第三章SDH技术及其结构特点3.1SDH技术的帧结构3.11SDH的帧结构SDH传输网的一个关键功能是要对支路信号进行同步和数字服用和交叉连接。
SDH帧结构必须适应这些功能要求，同时也希望支路信号在一帧内呈现均匀地、有规律的排列。
这样便于实现支路低速信号的分/插、复用和交换，说到底就为了方便的从高速SDH信号中直接上/下低速支路信号。

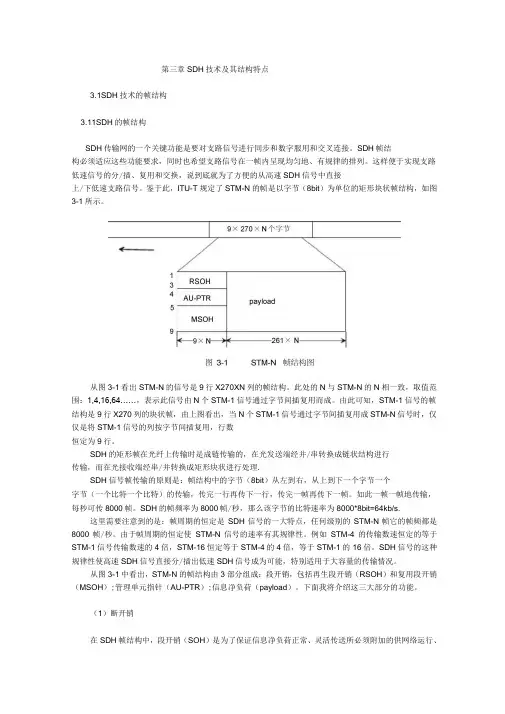

鉴于此，ITU-T规定了STM-N的帧是以字节（8bit）为单位的矩形块状帧结构，如图3-1所示。
从图3-1看出STM-N的信号是9行X270XN列的帧结构。
此处的N与STM-N的N相一致，取值范围：1,4,16,64……，表示此信号由N个STM-1信号通过字节间插复用而成。
由此可知，STM-1信号的帧结构是9行X270列的块状帧，由上图看出，当N个STM-1信号通过字节间插复用成STM-N信号时，仅仅是将STM-1信号的列按字节间插复用，行数恒定为9行。
SDH的矩形帧在光纤上传输时是成链传输的，在光发送端经并/串转换成链状结构进行传输，而在光接收端经串/并转换成矩形块状进行处理.SDH信号帧传输的原则是：帧结构中的字节（8bit）从左到右，从上到下一个字节一个字节（一个比特一个比特）的传输，传完一行再传下一行，传完一帧再传下一帧。
如此一帧一帧地传输，每秒可传8000帧。
SDH的帧频率为8000帧/秒，那么该字节的比特速率为8000*8bit=64kb/s.这里需要注意到的是：帧周期的恒定是SDH信号的一大特点，任何级别的STM-N帧它的帧频都是8000帧/秒。
由于帧周期的恒定使STM-N信号的速率有其规律性。
例如STM-4的传输数速恒定的等于STM-1信号传输数速的4倍，STM-16恒定等于STM-4的4倍，等于STM-1的16倍。
SDH信号的这种规律性使高速SDH信号直接分/插出低速SDH信号成为可能，特别适用于大容量的传输情况。
从图3-1中看出，STM-N的帧结构由3部分组成：段开销，包括再生段开销（RSOH）和复用段开销（MSOH）;管理单元指针（AU-PTR）;信息净负荷（payload）。

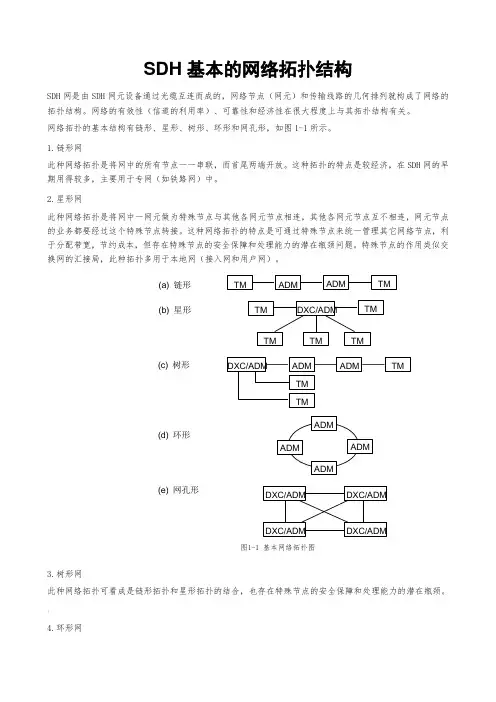

SDH基本的网络拓扑结构SDH网是由SDH网元设备通过光缆互连而成的，网络节点（网元）和传输线路的几何排列就构成了网络的拓扑结构。
网络的有效性（信道的利用率）、可靠性和经济性在很大程度上与其拓扑结构有关。
网络拓扑的基本结构有链形、星形、树形、环形和网孔形，如图1-1所示。
1.链形网此种网络拓扑是将网中的所有节点一一串联，而首尾两端开放。
这种拓扑的特点是较经济，在SDH网的早期用得较多，主要用于专网（如铁路网）中。
2.星形网此种网络拓扑是将网中一网元做为特殊节点与其他各网元节点相连，其他各网元节点互不相连，网元节点的业务都要经过这个特殊节点转接。
这种网络拓扑的特点是可通过特殊节点来统一管理其它网络节点，利于分配带宽，节约成本，但存在特殊节点的安全保障和处理能力的潜在瓶颈问题。
特殊节点的作用类似交换网的汇接局，此种拓扑多用于本地网（接入网和用户网）。
(a) 链形(b)星形(c) 树形(d) 环形(e) 网孔形TMTMTMTMTM TM TMTMTMTMADMADMADMADMDXC/ADMDXC/ADM图1-1基本网络拓扑图3.树形网此种网络拓扑可看成是链形拓扑和星形拓扑的结合，也存在特殊节点的安全保障和处理能力的潜在瓶颈。
{4.环形网环形拓扑实际上是指将链形拓扑首尾相连，从而使网上任何一个网元节点都不对外开放的网络拓扑形式。
这是当前使用最多的网络拓扑形式，主要是因为它具有很强的生存性，即自愈功能较强。
环形网常用于本地网（接入网和用户网）、局间中继网。
2.网孔形网将所有网元节点两两相连，就形成了网孔形网络拓扑。
这种网络拓扑为两网元节点间提供多个传输路由，使网络的可靠更强，不存在瓶颈问题和失效问题。
但是由于系统的冗余度高，必会使系统有效性降低，成本高且结构复杂。
网孔形网主要用于长途网中，以提供网络的高可靠性。
当前用得最多的网络拓扑是链形和环形，通过它们的灵活组合，可构成更加复杂的网络。
本节主要讲述链网的组成和特点和环网的几种主要的自愈形式（自愈环）的工作机理及特点。
SDH传送网的分层模型SDH传送网可以分为三层：电路层、通道层和传输媒质层，其分层模型如图2.11.2所示。
（1）．电路层网络电路层网络是面向业务的，不属于SDH传送层，但它由SDH传送网直接支撑。
电路层网络直接为用户提供通信业务，如电话交换、分组交换等。
电路层网络的主要节点设备有交换机、分组交换机等。
电路层网络与相邻的通道层网络是相互独立的。
（2）．通道层网络通道层网络可以支持一个或多个电路层网络，它为电路层网络的节点设备提供透明的通道。
其中VC-12是电路层网络节点间通道的基本传送单位，VC-3/VC-4是骨干通道的基本传送单位。
通道层网络可以进一步划分为高阶通道层（VC-4、VC-3）和低阶通道层（VC-12等）。
SDH传送网的一个重要特点是能够对通道层网络的连接进行管理与控制，因此网络的应用十分方便、灵活。
通道层网络与相邻的传输媒质层网络是相互独立的。
（3）．传输媒质层网络传输媒质层网络与传输媒质（光缆或微波）有关，[url=/]魔兽sf[/url]它可以支持一个或多个通道层网络，为通道层网络节点之间提供合适的通道容量。
STM-N可以作为传输媒质层网络的标准等级容量。
传输媒质层网络可进一步划分为段层网络和物理媒质层网络（简称物理层）。
其中段层网络涉及信息传输的所有功能，而物理层网络涉及具体的传输媒质，如是光缆还是微波。
在SDH传送网中，段层网络还可以细分为复用段层和再生段层。
其中复用段层网络为通道提供同步与复用功能，并完成复用段开销的处理与传送。
再生段层网络则完成再生器之间、再生器与复用段之间的信息传送，如定帧、扰码、再生段误码检测、再生段开销的处理与传送等。
物理层网络主要完成以光或电脉冲形式出现的毕特传送任务。
有关光接口的规范我们已经在第八七章讨论过。
3．SDH网络的物理拓扑结构（1）．基本物理拓扑结构所谓物理拓扑结构，是指网络接点和传输线路的几何连接所构成的各种图形，它反映了物理上的连接性。
传输网络和网元的基本结构
一.传输网络的基本结构：
传输网络基本结构：上图为一个具体的网络图，各种业务应用通过接入层、汇聚层、骨干层进行调度和业务传输。
二.SDH网元的基本结构
1、线路接口：完成线路信号STM-N的光-电转换；进行管理开销的处理。
2、支路接口：完成上、下业务信号。
PDH：2M、34M、45M、140M；SDH：155M、622M、2.5G
3、交叉矩阵：按需求对线路信号、支路信号中的VC进行交叉连接，实现线路-线路、线路-支路、支路-支路间的交叉连接；满足上、下电路等功能。
4、定时电路：对内：向设备的各单元提供定时信号；对外：外定时；提取定时；保持/自由运行方式；定时基准倒换。
5、通信与控制：采集设备各单元的数据；通过DCC通道传到网关；接收网管系统的命令并执行
6、公务：提供公务联络电话
三.实际的SDH设备结构：OSN3500
网元布线后：
四.SDH网络的基本结构。
