过程控制系统 第3章 简单系统 习题与解答

第一章思考题及习题1.1何谓控制通道?何谓干扰通道?它们的特性对控制系统质量有什么影响?答：所谓“通道”，就是某个参数影响另外一个参数的通路，这里所说的控制通道就是控制作用(一般的理解应当是控制器输出)U(s)对被控参数Y(s)的影响通路(一般的理解是控制作用通过执行器影响控制变量，然后控制变量通过被控对象再影响被控参数，即广义对象上的控制通道)。

同理，干扰通道就是干扰作用F(s)对被控参数Y(s)的影响通路。

干扰通道的特性对控制系统质量影响如下表所示。

控制通道的特性对控制系统质量影响如下表所示1.2如何选择控制变量?答：①所选控制变量必须是可控的。

②所选控制变量应是通道放大倍数比较大者，最好大于扰动通道的放大倍数。

③所选控制变量应使扰动通道时间常数越大越好，而控制通道时间常数应适当小一些为好，但不易过小。

④所选控制变量其通道纯滞后时间应越小越好。

⑤所选控制变量应尽量使干扰点远离被控变量而靠近控制阀。

⑥在选择控制变量时还需考虑到工艺的合理性。

一般来说，生产负荷直接关系到产品的产量，不宜经常变动，在不是十分必要的情况下，不宜选择生产负荷作为控制变量1.3控制器的比例度δ变化对控制系统的控制精度有何影响?对控制系统的动态质量有何影响?答：当G c(s)=K c时，即控制器为纯比例控制，则系统的余差与比例放大倍数成反比，也就是与比例度δ成正比，即比例度越大，余差也就越大。

K c增大、δ减小，控制精度提高(余差减小)，但是系统的稳定性下降。

1.4 4：1衰减曲线法整定控制器参数的要点是什么?答：衰减曲线法是在系统闭环情况下，将控制器积分时间T i放在最大，微分时间T d放在最小，比例度放于适当数值(一般为100%)，然后使δ由大往小逐渐改变，并在每改变一次δ值时，通过改变给定值给系统施加一个阶跃干扰，同时观察过渡过程变化情况。

如果衰减比大于4：1，δ应继续减小，当衰减比小于4：1时δ应增大，直至过渡过程呈现4：1衰减时为止。

过程控制系统与仪表课后习题答案完整第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制⽅案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的⼀种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪⼏部分组成？解答：过程控制系统：⼀般是指⼯业⽣产过程中⾃动控制系统的变量是温度、压⼒、流量、液位、成份等这样⼀些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类⽅法，通常过程控制系统可分为哪⼏类？解答：分类⽅法说明：按所控制的参数来分，有温度控制系统、压⼒控制系统、流量控制系统等；按控制系统所处理的信号⽅式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、⾃适应控制系统等；按其动作规律来分，有⽐例（P）控制、⽐例积分（PI）控制，⽐例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？⼆者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

⼆者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输⼊（设定值和扰动）不变时，整个系统若能达到⼀种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静⽌状态，这种状态称为稳态（或静态）。

第 1 章思考题与习题1-1过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2.控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图 1-1。

1-4说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（ P）控制、比例积分（ PI）控制，比例、积分、微分（ PID ）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。

第3章习题(xítí)与思考题3-1 什么(shén me)是控制器的控制规律？控制器有哪些基本控制规律？解答(jiědá)：1）控制(kòngzhì)规律：是指控制器的输出(shūchū)信号与输入偏差信号之间的关系。

2）基本控制规律：位式控制、比例控制、比例积分控制、比例微分控制和比例积分微分控制。

3-2 双位控制规律是怎样的？有何优缺点？解答：1）双位控制的输出规律是根据输入偏差的正负，控制器的输出为最大或最小。

2）缺点：在位式控制模式下，被控变量持续地在设定值上下作等幅振荡，无法稳定在设定值上。

这是由于双位控制器只有两个特定的输出值，相应的控制阀也只有两个极限位置，总是过量调节所致。

3）优点：偏差在中间区内时，控制机构不动作，可以降低控制机构开关的频繁程度，延长控制器中运动部件的使用寿命。

3-3 比例控制为什么会产生余差？解答：产生余差的原因：比例控制器的输出信号y与输入偏差e之间成比例关系：为了克服扰动的影响，控制器必须要有控制作用，即其输出要有变化量，而对于比例控制来讲，只有在偏差不为零时，控制器的输出变化量才不为零，这说明比例控制会永远存在余差。

3-4 试写出积分控制规律的数学表达式。

为什么积分控制能消除余差？解答：1）积分控制作用的输出变化量y 是输入偏差e 的积分：2）当有偏差存在(c únz ài)时，输出信号将随时间增大（或减小）。

当偏差为零时，输出停止变化，保持在某一值上。

因而积分控制器组成控制系统可以到达无余差。

3-5 什么是积分(j īf ēn)时间？试述积分时间对控制过程的影响。

解答(ji ěd á)：1）⎰=edt T y 11 积分时间是控制器消除偏差的调整时间，只要有偏差存在，输出信号将随时间增大（或减小）。

只有(zh ǐy ǒu)当偏差为零时，输出停止变化，保持在某一值上。

第3章习题与思考题3-1.简单控制系统由哪几部分组成？各部分的作用是什么？解答：简单控制系统由检测变送装置、控制器、执行器及被控对象组成。

检测变送装置的作用是检测被控变量的数值并将其转换为一种特定输出信号。

控制器的作用是接受检测装置送来的信号，与给定值相比较得出偏差，并按某种运算规律算出结果送往执行器。

执行器能自动地根据控制器送来的控制信号来改变操纵变量的数值，以达到控制被控变量的目的。

被控对象是指需要控制其工艺参数的生产设备或装置。

3-2.什么叫直接参数和间接参数？各使用在什么场合？解答：如果被控变量本身就是需要控制的工艺指标，则称为直接参数；如果被控变量本身不是需要控制的工艺指标，但与其有一定的间接对应关系时，称为间接参数。

在控制系统设计时，尽量采用直接参数控制，只有当被控变量无法直接检测，或虽能检测，但信号很微弱或滞后很大，才考虑采用间接参数控制。

3-3.被控变量的选择应遵循哪些原则？解答：被控变量的正确选择是关系到系统能否达到预期控制效果的重要因素，它选择的一般原则是：（1）被控变量应能代表一定的工艺操作指标或是反映工艺操作状态重要变量；（2）被控变量应是工艺生产过程中经常变化，因而需要频繁加以控制的变量；（3）被控变量应尽可能选择工艺生产过程的直接控制指标，当无法获得直接控制指标信号，或其测量或传送滞后很大时，可选择与直接控制指标有单值对应关系的间接控制指标；（4）被控变量应是能测量的，并具有较大灵敏度的变量；（5）被控变量应是独立可控的；（6）应考虑工艺的合理性与经济性。

3-4.操纵变量的选择应遵循哪些原则？解答：（1）操纵变量应是工艺上允许加以控制的可控变量；（2）操纵变量应是对被控变量影响诸因素中比较灵敏的变量，即控制通道的放大系数要大一些，时间常数要小一些，纯滞后时间要尽量小；（3）操纵变量的选择还应考虑工艺的合理性和生产的经济性。

3-5.简述选择调节器正、反作用的目的，如何选择?解答：其目的是使控制器、执行器、对象三个环节组合起来，能在控制系统中起负反馈作用。

WORD文档可编辑第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统.组成：参照图1—1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等;按其动作规律来分，有比例(P）控制、比例积分（PI）控制，比例、积分、微分(PID)控制系统等;按控制系统组成回路的情况来分,有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类:1．按设定值的形式不同划分:（1）定值控制系统（2）随动控制系统(3）程序控制系统2．按系统的结构特点分类:（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统？解答:在定值控制系统中设定值是恒定不变的,引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？解答：稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。

动态：从外部扰动出现、平衡状态遭到破坏、自动控制装置开始动作，到整个系统 又建立新的稳态（达到新的平衡）、调节过程结束的这一段时间，整个系统各个环节的状态和参数都处于变化的过程之中，这种状态称为动态。

在实际的生产过程中，被控过程常常受到各种振动的影响，不可能一直工作在稳态。

只有将控制系统研究与分析的重点放在各个环节的动态特性，才能设计出良好的控制系统。

1-8 评价控制系统动态性能的常用单项指标有哪些？各自的定义是什么？解答：单项性能指标主要有：衰减比、超调量与最大动态偏差、静差、调节时间、振荡频率、上升时间和峰值时间等。

第一章思考题与习题1－3 常用过程控制系统可分为哪几类?答：过程控制系统主要分为三类：1. 反馈控制系统：反馈控制系统是根据被控参数与给定值的偏差进行控制的，最终达到或消除或减小偏差的目的，偏差值是控制的依据。

它是最常用、最基本的过程控制系统。

2．前馈控制系统：前馈控制系统是根据扰动量的大小进行控制的，扰动是控制的依据。

由于没有被控量的反馈，所以是一种开环控制系统。

由于是开环系统，无法检查控制效果，故不能单独应用。

3. 前馈－反馈控制系统：前馈控制的主要优点是能够迅速及时的克服主要扰动对被控量的影响，而前馈—反馈控制利用反馈控制克服其他扰动，能够是被控量迅速而准确地稳定在给定值上，提高控制系统的控制质量。

3－4 过程控制系统过渡过程的质量指标包括哪些内容？它们的定义是什么？哪些是静态指标？哪些是动态质量指标？答：1. 余差(静态偏差）e ：余差是指系统过渡过程结束以后，被控参数新的稳定值y(∞)与给定值c 之差。

它是一个静态指标，对定值控制系统。

希望余差越小越好。

2.衰减比n:衰减比是衡量过渡过程稳定性的一个动态质量指标，它等于振荡过程的第一个波的振幅与第二个波的振幅之比，即：n ＜1系统是不稳定的，是发散振荡；n=1,系统也是不稳定的，是等幅振荡；n ＞1,系统是稳定的，若n=4,系统为4：1的衰减振荡，是比较理想的。

衡量系统稳定性也可以用衰减率φ4．最大偏差A ：对定值系统，最大偏差是指被控参数第一个波峰值与给定值C 之差，它衡量被控参数偏离给定值的程度。

5．过程过渡时间ts ：过渡过程时间定义为从扰动开始到被控参数进入新的稳态值的±5%或±3％（根据系统要求）范围内所需要的时间。

它是反映系统过渡过程快慢的质量指标，t s 越小，过渡过程进行得越快。

6．峰值时间tp: 从扰动开始到过渡过程曲线到达第一个峰值所需要的时间，（根据系统要求）范围内所需要的时间。

称为峰值时间tp 。

第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-10 某被控过程工艺设定温度为900℃，要求控制过程中温度偏离设定值最大不得超过80℃。

现设计的温度定值控制系统，在最大阶跃干扰作用下的过渡过程曲线如图1-4所示。

试求该系统过渡过程的单项性能指标：最大动态偏差、衰减比、振荡周期，该系统能否满足工艺要求？解答：○1最大动态偏差A ：C C C A ︒=︒-︒=50900950 ○2衰减比n ：1:5900910900950=--=n ○3振荡周期T ：(min)36945=-=T A<80C ︒, 且n>1 (衰减振荡)，所以系统满足工艺要求。

2-5 有两块直流电流表，它们的精度和量程分别为1) 1.0级，0～250mA2）2.5级，0～75mA现要测量50mA 的直流电流，从准确性、经济性考虑哪块表更合适？解答：分析它们的最大误差：1）∆max ＝250×1％＝2.5mA ；%5%100505.2±=⨯±=δ 2）∆max ＝75×2.5％＝1.875mA ；%75.3%10050875.1±=⨯±=δ 选择2.5级，0～75mA 的表。

一、单回路控制系统1. 画出图示系统的方框图：2. 一个简单控制系统总的开环增益（放大系数）应是正值还是负值？仪表行业定义的控制器增益与控制系统中定义的控制器的增益在符号上有什么关系？为什么？3. 试确定习题1中控制器的正反作用。

若加热变成冷却，且控制阀由气开变为气关，控制器的正反作用是否需要4. 什么是对象的控制通道和扰动通道？若它们可用一阶加时滞环节来近似，试述K P 、K f 、τp 、τf 对控制系统质量的影响。

5. 已知广义对象的传递函数为1)S (T e K P SτP P +-，若P P T τ的比值一定时，T P 大小对控制质量有什么影响？为什么？6. 一个简单控制系统的变送器量程变化后，对控制质量有什么影响？举例说明。

7. 试述控制阀流量特性的选择原则，并举例加以说明。

8. 对图示控制系统采用线性控制阀。

当负荷G 增加后，系统的响应趋于非周期函数，而G 减少时，系统响应震荡加剧，试分析其原因，并设法解决之。

9. 一个简单控制系统中，控制阀口径变化后，对系统质量有何影响？10. 已知蒸汽加热器如图所示，该系统热量平衡式为：G 1C 1(θ0-θi )=G 2λ(λ为蒸汽的冷凝潜热)。

（1）主要扰动为θi 时，选择控制阀的流量特性。

（2）主要扰动为G 1时，量特性。

（3特性。

11.作用后，对系统质量有什么影响？为了保持同样的衰减比，比例度δ要增加，为什么？12. 试写出正微分和反微分单元的传递函数和微分方程；画出它们的阶跃响应，并简述它们的应用场合。

13. 什么叫积分饱和？产生积分饱和的条件是什么？14. 采用响应曲线法整定控制器参数，选用单比例控制时，δ=K P τP /T P ×100%,即δ∝K P ，δ∝τP /T P ,为什么？而选择比例积分控制时，δ=1.44K P τP /T P ×100%，即比例度增加，为什么？15. 采用临界比例度法整定控制器参数，在单比例控制时，δ=2δK (临界比例度)，为什么？16. 在一个简单控制系统中，若对象的传递函数为)1T )(1S 1)(T S (T K W P V P +-+S ，进行控制器参数整定时，应注意什么？ 17. 已知广义对象的传递函数为1)S (T e K P SτP P +-，采用比例控制，当系统达到稳定边缘时，K C =K CK ，临界周期为T K 。

过程控制系统章节练习题及答案习题解答1. 什么是过程控制系统？过程控制系统是一种用于监测、控制和优化工业过程的系统。

它通常由传感器、执行器、控制器和人机界面等组成。

过程控制系统的主要功能是收集过程数据、分析数据、做出决策并自动调整参数，以提高生产效率、产品质量和工作安全性。

2. 过程控制系统的主要组成部分有哪些？过程控制系统主要由以下几个组成部分组成：•传感器：用于收集流程中的各种参数，如温度、压力、流量等。

•执行器：根据控制器的指令，调整流程中的参数，如开关阀门、调节电动机速度等。

•控制器：根据传感器的反馈信号和设定值，计算控制算法，并生成控制信号送给执行器。

•人机界面：供操作人员监视和操作过程控制系统，如显示仪表盘、报警信息和设定参数等。

3. 过程控制系统的工作原理是什么？过程控制系统的工作原理可以简单描述为以下几个步骤：1.传感器收集流程中的各种参数，并将数据传输给控制器。

2.控制器接收传感器数据，与设定值进行比较，并计算出控制信号。

3.控制信号送给执行器，执行器根据控制信号的大小和方向来调整流程中的参数。

4.执行器调整参数后，传感器再次收集参数，并将数据传输给控制器。

5.控制器不断进行数据分析，判断是否需要调整控制算法，并生成新的控制信号。

6.过程控制系统循环执行上述步骤，以实现对工业过程的监控和控制。

4. 什么是开环控制和闭环控制？•开环控制：也称为无反馈控制，是指控制器输出信号不受过程参数变化的影响。

开环控制系统只根据预先设定的参数进行控制，没有考虑实际过程的反馈信息。

这种控制方式比较简单，但容易受到外界因素的干扰，控制精度较低。

•闭环控制：也称为有反馈控制，是指控制器根据过程的反馈信息来调整输出信号。

闭环控制系统通过与设定值进行比较，获取过程的实际状态，并根据反馈信息调整控制算法，从而实现对过程的精确控制。

闭环控制具有良好的鲁棒性和可靠性。

5. 过程控制系统常见的控制策略有哪些？过程控制系统常见的控制策略包括以下几种：•比例控制：根据当前误差的大小，按比例调整控制器输出信号。

第三章调节器1．掌握P、PI、PD，PID调节的特点，各调节规律定义公式，其阶跃响应。

积分时间的大小相应的积分作用怎样？微分时间的大小其作用怎样？比例度如何求取？2．无扰动切换是指什么？3．了解微分先行的PID算法主要用于解决什么问题？对什么有微分作用？4．了解比例先行的PID算法有什么特点？5．掌握PID微分方程及差分方程？6．掌握调节器的正反作用判断。

执行器7．掌握解执行器的作用、类型、由哪两部分组成？各部分的作用是什么？8．了解气动执行器和电动执行器各有什么特点？9．掌握什么是气开阀，什么是气关阀。

按什么原则、如何来选择气开或气关方式？10．掌握调节阀流量特性的定义；理想流量特性的定义、分类和特点；11．工作流量特性的定义，串联管道中调节阀流量特性的变化12． S值是指什么？S值的大小对流量特性的影响？13．掌握选择调节阀的流量特性的三原则？14．了解电－气转换器起什么作用？为什么要用阀门定位器？15．掌握构成一个安全火花型防爆系统的充要条件是什么？安全火花型防爆系统的组成结构。

16．了解防爆栅有哪几种类型？17．了解危险场所分为哪几类？危险程度最高的是哪一类？第一类危险场所又分为哪几级？第四章控制对象的特性测试1.掌握利用机理法建立单容/双容对象的数学模型。

2.掌握什么是具有自衡能力的对象？具有滞后的一阶二阶特性的表示式；什么是无自衡能力的对象？具有滞后的一阶二阶特性的表示式。

3.掌握什么是飞升曲线？单容对象或多容对象的飞升曲线可用哪些参数来表征？4.掌握如何测定飞升曲线和方波响应曲线？测得方波响应曲线后如何获得飞升曲线(获取飞升曲线的原理和方法)。

5.掌握由飞升曲线来确定一阶对象，了解确定二阶对象的传递函数的方法。

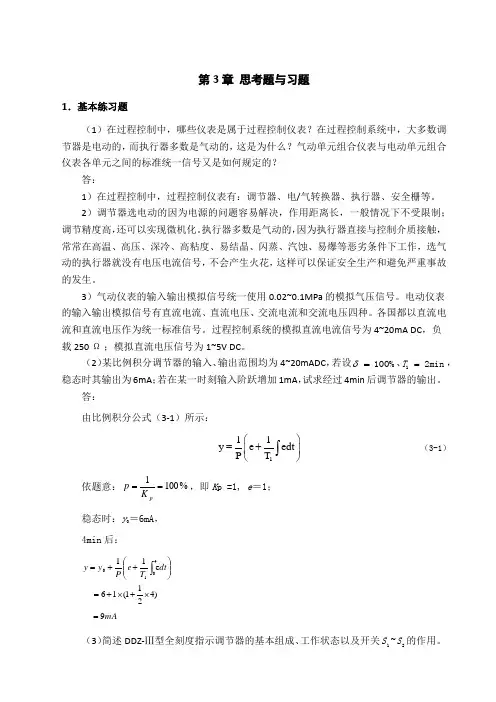

6.掌握测定对象动特性的方法分类第三次作业（P108）1（2）某比例积分调节器的输入，输出范围均为4~20mA DC，若设ó=100%，T1=2MIN，稳态时其输出为6mA，若在某一时刻输入阶跃增加1mA，试求经过4min后调节器的输出。

过程控制系统与仪表习题答案汇总Modified by JEEP on December 26th, 2020.第1章过程控制1-1 过程控制有哪些主要特点为什么说过程控制多属慢过程参数控制解：1．控制对象复杂、控制要求多样 2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统典型过程控制系统由哪几部分组成解：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：由被控过程和过程检测控制仪表（包括测量元件，变送器，调节器和执行器）两部分组成。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类解：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统解：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性什么是被控对象的动态特性二者之间有什么关系解：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

过程控制仪表及系统习题与思考题第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统{2）前馈控制系统（3）前馈―反馈复合控制系统1-5 什么是定值控制系统?在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。

为什么在分析过程控制系统得性能时更关注其动态特性？稳态：对于定值控制，当控制系统输入（设定值和扰动）不变时，整个系统若能达到一种平衡状态，系统中各个组成环节暂不动作，它们的输出信号都处于相对静止状态，这种状态称为稳态（或静态）。

过程控制工程第一章单回路控制系统何谓控制通道何谓干扰通道它们的特性对控制系统质量有什么影响控制通道——是指操纵变量与被控变量之间的信号联系；干扰通道——是指干扰作用与被控变量之间的信号联系;（1）控制通道特性对系统控制质量的影响：从K、T、τ三方面控制通道静态放大倍数越大,系统灵敏度越高,余差越小;但随着静态放大倍数的增大,系统的稳定性变差;控制通道时间常数越大,经过的容量数越多,系统的工作频率越低,控制越不及时,过渡过程时间越长,系统的质量越低,但也不是越小越好,太小会使系统的稳定性下降,因此应该适当小一些;控制通道纯滞后的存在不仅使系统控制不及时,使动态偏差增大,而且还还会使系统的稳定性降低;（2）干扰通道特性对系统控制质量的影响：从K、T、τ三方面干扰通道放大倍数越大,系统的余差也越大,即控制质量越差;干扰通道时间常数越大,阶数越高,或者说干扰进入系统的位置越远离被控变量测量点而靠近控制阀,干扰对被控变量的影响越小,系统的质量则越高;干扰通道有无纯滞后对质量无影响,不同的只是干扰对被控变量的影响向后推迟一个纯滞后时间τ0;如何选择操纵变量1考虑工艺的合理性和可实现性；2控制通道静态放大倍数大于干扰通道静态放大倍数；3控制通道时间常数应适当小一些为好,但不易过小,一般要求小于干扰通道时间常数;干扰动通道时间常数越大越好,阶数越高越好;4控制通道纯滞后越小越好;控制器的比例度δ变化对控制系统的控制精度有何影响对控制系统的动态质量有何影响比例度δ越小,系统灵敏度越高,余差越小;随着δ减小,系统的稳定性下降;图1-42为一蒸汽加热设备,利用蒸汽将物料加热到所需温度后排出;试问：①影响物料出口温度的主要因素有哪些②如果要设计一温度控制系统,你认为被控变量与操纵变量应选谁为什么③如果物料在温度过低时会凝结,应如何选择控制阀的开闭形式及控制器的正反作用答：①影响物料出口温度的因素主要有蒸汽的流量和温度、搅拌器的搅拌速度、物料的流量和入口温度;②被控变量应选择物料的出口温度,操纵变量应选择蒸汽流量;物料的出口温度是工艺要求的直接质量指标,测试技术成熟、成本低,应当选作被控变量;可选作操纵变量的因数有两个：蒸汽流量、物料流量;后者工艺不合理,因而只能选蒸汽流量作为操纵变量;③控制阀应选择气关阀,控制器选择正作用;图1-43为热交换器出口温度控制系统,要求确定在下面不同情况下控制阀的开闭形式及控制器的正反作用：①被加热物料在温度过高时会发生分解、自聚；②被加热物料在温度过低时会发生凝结；③如果操纵变量为冷却水流量,该地区最低温度在0℃以下,如何防止热交换器被冻坏;答：TC冷却水物料被冷却物料①控制阀选气关阀,选反作用控制器;②控制阀选气开阀,选正作用控制器;③控制阀选气关阀,选反作用控制器;单回路系统方块图如图1-44所示;试问当系统中某组成环节的参数发生变化时,系统质量会有何变化为什么1若T0增大； 2若τ0增大； 3若T f增大； 4若τf增大;答：1T0 增大,控制通道时间常数增大,会使系统的工作频率降低,控制质量变差；2τ0 增大,控制通道的纯滞后时间增大,会使系统控制不及时,动态偏差增大,过渡过程时间加长;3Tf 增大,超调量缩小1/Tf倍,有利于提高控制系统质量；4τf 增大对系统质量无影响,当有纯滞后时,干扰对被控变量的影响向后推迟了一个纯滞后时间τf ;第二章串级控制系统2．1 与单回路系统相比,串级控制系统有些什么特点1 串级系统由于副回路的存在, 使等效副对象时间常数减小,改善了对象的特性,使系统工作频率提高;2 串级控制系统有较强的抗干扰能力,特别是干扰作用于副环的情况下,系统的抗干扰能力会更强;3 串级系统具有一定的自适应能力;2．2 为什么说串级控制系统主控制器的正、反作用方式只取决于主对象放大倍数的符号,而与其他环节无关主环内包括有主控制器,副回路,主对象和主变送器.而副回路可视为一放大倍数为“1”的环节,主变送器放大倍数一般为正,所以主控制器的正反作用只取决于主对象放大倍数的符号;如果主对象放大倍数的符号为正,则主控制器为反作用,反之, 则主控制器为正作用;2．5 试说明为什么整个副环可视为一放大倍数为正的环节来看副回路所起的作用是使副变量根据主调节器输出进行控制,是一随动系统;因此整个副回路可视为一放大倍数为正的环节来看;2．6 试说明在整个串级控制系统中主、副控制器之一的正、反作用方式选错会造成怎样的危害当主、副控制器有一个正反作用方式选错时,就会造成系统的主回路或副回路按正反馈控制,当被控变量出现偏差时,系统不仅不向着消除偏差的方向校正,反而使被控变量远离给定值;2．7 图2-20所示的反应釜内进行的是化学放热反应,,而釜内温度过高会发生事故,因此采用夹套通冷却水来进行冷却,以带走反应过程中所产生的热量;由于工艺对该反应温度控制精度要求很高,单回路满足不了要求,需用串级控制;⑴当冷却水压力波动是主要干扰时,应怎样组成串级画出系统结构图;⑵当冷却水入口温度波动是主要干扰时,应怎样组成串级画出系统结构图;⑶对以上两种不同控制方案选择控制阀的气开、气关形式及主、副控制器的正、反作用方式;1选冷水流量为副变量,釜内温度为主变量组成串级系统.2夹套温度为副变量,釜内温度为主变量组成串级系统.2．8 图2-21为一管式炉原油出口温度与炉膛温度串级控制系统;要求：⑴选择阀的开闭形式⑵确定主、副控制器的正、反作用方式⑶在系统稳定的情况下,如果燃料压力突然升高,结合控制阀的开闭形式及控制器的正、反作用方式,分析串级系统的工作过程;1 气开阀2主控制器反作用,副控制器反作用;3如果燃料气的P1突然生高,副回路首先有一个“粗调”：P1↑→F1↑→T2↑→u2↓→ F1↓没有完全被副回路克服的部分干扰,通过主回路“细调”：T2↑→T1↑→u1↓→ F1↓→T2↓→T1↓2．9 某干燥器采用夹套加热和真空吸收并行的方式来干燥物料;干燥温度过高会使物料物性发生变化,这是不允许的,因此要求对干燥温度进行严格控制;夹套通入的是经列管式加热器加热的热水,而加热器采用的是饱和蒸汽,流程如图2-22所示;要求：⑴如果冷却水流量波动是主要干扰,应采用何种控制方案为什么⑵如果蒸汽压力波动是主要干扰,应采用何种控制方案为什么⑶如果冷却水流量和蒸汽压力都经常波动,应采用何种控制方案为什么1以热水温度为副变量,干燥器出口温度为主变量,蒸汽流量为操纵变量构成温度温度串级系统,冷水流量单独设计流量单回路系统理由：当被控变量为干燥器出口温度时,不宜选冷水流量做操纵变量,故单独设计流量单回路系统抑制冷水流量波动;以干燥器出口温度为被控量、蒸汽流量为操纵变量的控制系统中,控制通道太长,存在较大的时间常数和纯滞后,故选择换热器出口温度为副变量,构成串级系统,利用副回路减小等效时间常数;2 以热水温度为为副变量,干燥器的温度为主变量串级系统;理由：将蒸汽压力波动这一主要干扰包含在副回路中, 利用副回路的快速有效克服干扰作用抑制蒸汽压力波动对干燥器出口的温度的影响.3 采用与1相同方案;理由同1;第三章 比值控制系统比值与比值系数的含义有什么不同它们之间有什么关系答：①比值指工艺物料流量之比,即从流量与主流量之比：；比值系数指副、主流量变送器输出电流信号之比,即：二者之间的关系由下式决定：变送器输出与流量成线性关系时变送器输出与流量成平方关系时用除法器进行比值运算时,对输入信号的安排有什么要求为什么答：应使除法器输出小于1;除法器输出值既仪表比值系数,需要通过副流量调节器的内给定设置,大于1无法设定、等于1无法现场整定;什么是比值控制系统它有哪几种类型画出它们的结构原理图;答：比值控制系统就是实现副流量2F 与主流量1F 成一定比值关系,满足关系式：12F F K = 的控制系统;比值控制系统的类型：开环、单闭环、双闭环、变比值、串级－比值控制系统; 原理图见教材;用除法器组成比值系统与用乘法器组成比值系统有何不同之处答：① 系统结构不同,实现比值控制的设备不同;② 比值系数的设置方法不同,乘法方案通过在乘法器的一个输入端,输入一个外加电流信号I 0设置；除法方案通过副流量调节器的内给定设置;12F F K =min1min2I I I I K --='m ax 2m ax1F F K K ='2m ax 2m ax 1)(F F K K ='在用除法器构成的比值控制系统中,除法器的非线性对比值控制有什么影响 答：除法器环节的静态放大倍数与负荷成反比;为什么4：1整定方法不适用于比值控制系统的整定答：单闭环比值控制系统、双闭环的副流量回路、变比值回路均为随动控制系统,希望副流量跟随主流量变化,始终保持固定的配比关系;出现4：1振荡时,固定配比关系不能保证;当比值控制系统通过计算求得比值系数1K >' 时,能否仍用乘法器组成比值控制为什么能否改变一下系统结构,仍用乘法器构成比值控制答：当比值控制系统通过计算求得比值系数大于1时,不能用乘法器组成比值控制;因为当1K >'时,计算所得的乘法器的一个外加输入电流信号I 0大于20mA,超出乘法器的输入范围;不用改变系统结构,只要调整F 2max 保证K ＇〈1 即可;一比值控制系统用DDZ-III 型乘法器来进行比值运算乘法器输出416)4I )(4I (I 01+--=', 其中I 1与I 0分别为乘法器的两个输入信号,流量用孔板配差压变送器来测量,但没有加开方器,如图所示;已知h /kg 2000F ,h /kg 3600F max 2max 1==,要求：① 画出该比值控制系统方块图;② 如果要求1:2F :F 21=,应如何设置乘法器的设置值0I解：①方框图如下：0I1I 2F - 2I1F② 乘法器 控制器 调节阀测量变送器2测量变送器1 流量对象 21221max 2max 1213600()()0.8122000F K F F K K F =='==⨯=，由于流量用孔板配差压变送器，没加开方器，所以12I I =‘系统稳定时： 2111'1004444(4)(4)44,0.811616I I K I I I I I I K --==-----'=+⇒==‘’0164160.81416.96I K mA'=+=⨯+=某化学反应过程要求参与反应的A 、B 两物料保持5.2:4F :F B A =的比例,两物料的最大流量h m F h m F B A /290,/6253max 3max ==;通过观察发现A 、B 两物料流量因管线压力波动而经常变化;根据上述情况,要求：① 设计一个比较合适的比值控制系统;② 计算该比值系统的比值系数K ';③ 在该比值系统中,比值系数应设置于何处 设置值应该是多少假定采用DDZ-III 型仪表;④ 选择该比值控制系统控制阀的开闭形式及控制器的正、反作用;解：①系统设计如下：②81.1)29062545.2()F F K (K 22max B max A =⨯==' ③1K ≤',所以要将max B F 调大;所以 625.39062545.2KF F Amxa max B =⨯=≥取450max =B F 75.0)45062545.2()(22max max =⨯=='B A F F K K 比值系数K ＇通过I 0设置,mA K I 164160=+'=④选择A 阀为气开阀,主对象为正环节,测量变送为正环节,则主调节器为反作用;选取B 阀为气开阀,副对象为正环节,测量变送为正环节,则副调节器为反作用;在硝酸生产过程中有一氧化工序,其任务是将氨氧化成一氧化氮;为了提高氧化率,要求维持氨与氧的比例为2：1;该比值控制系统采用如图所示的结构形式;已知h /m 5000F ,h /m 12000F 3max 3max ==氧氨;试求比值系数K ’= 如果上述比值控制用DDZ-II 型仪表来实现,比值系数的设置0I 应该是多少解：12.150001200021F F K K max max≥=⨯=='氧氨 调整副流量的测量上限,使K ＜1’取8.0='K ,则7500max =氧F 即可;对于DDZ-II,mA K I 88.010100=⨯='=有一个比值控制系统如图所示;图中k 为一系数;若已知k=2,h /kg 1000F ,h /kg 300F max B max A ==,试求？K =' K=解：211='==K k I I A B 21)1000300K ()F F K(K 22max B max A ===' 36.2K =⇒一双闭环比值控制系统如图所示;其比值用DDZ-III 型乘法器来实现;已知h /kg 4000F ,h /kg 7000F max 2max 1==;要求：① 画出该系统方块图;② 若已知mA 18I 0=求该比值系统的比值K= 比值系数？K =' ③ 待该比值系统稳定时,测m A 10I 1=,试计算此时2I =解：①②12I I =‘系统稳定时： 2111'1004444(4)(4)44,1616I I K I I I I I I K --==-----'=+⇒=‘’③ 001max 2max 2max 1max 164, 18140.875160.8754000170002I K I mA K F K K F F K K F '=+='⇒=='=⨯'===212144(4)40.875(104)49.25I K I I K I mA -'=-'=-+=⨯-+=。

过程控制系统与仪表习题与思考题解答第1章思考题与习题1-1 过程控制有哪些主要特点？为什么说过程控制多属慢过程参数控制？解答：1．控制对象复杂、控制要求多样2. 控制方案丰富3．控制多属慢过程参数控制4．定值控制是过程控制的一种主要控制形式5．过程控制系统由规范化的过程检测控制仪表组成1-2 什么是过程控制系统？典型过程控制系统由哪几部分组成？解答：过程控制系统：一般是指工业生产过程中自动控制系统的变量是温度、压力、流量、液位、成份等这样一些变量的系统。

组成：参照图1-1。

1-4 说明过程控制系统的分类方法，通常过程控制系统可分为哪几类？解答：分类方法说明：按所控制的参数来分，有温度控制系统、压力控制系统、流量控制系统等；按控制系统所处理的信号方式来分，有模拟控制系统与数字控制系统；按控制器类型来分，有常规仪表控制系统与计算机控制系统；按控制系统的结构和所完成的功能来分，有串级控制系统、均匀控制系统、自适应控制系统等；按其动作规律来分，有比例（P）控制、比例积分（PI）控制，比例、积分、微分（PID）控制系统等；按控制系统组成回路的情况来分，有单回路与多回路控制系统、开环与闭环控制系统；按被控参数的数量可分为单变量和多变量控制系统等。

通常分类：1．按设定值的形式不同划分：（1）定值控制系统（2）随动控制系统（3）程序控制系统2．按系统的结构特点分类：（1）反馈控制系统（2）前馈控制系统（3）前馈—反馈复合控制系统1-5 什么是定值控制系统?解答：在定值控制系统中设定值是恒定不变的，引起系统被控参数变化的就是扰动信号。

1-6 什么是被控对象的静态特性？什么是被控对象的动态特性？二者之间有什么关系？解答：被控对象的静态特性：稳态时控制过程被控参数与控制变量之间的关系称为静态特性。

被控对象的动态特性：。

系统在动态过程中，被控参数与控制变量之间的关系即为控制过程的动态特性。

二者之间的关系：1-7 试说明定值控制系统稳态与动态的含义。
