(完整版)鲁教版(五四制)九年级物理下册：16.2“磁现象”知识归纳练习题(无答案),推荐文档

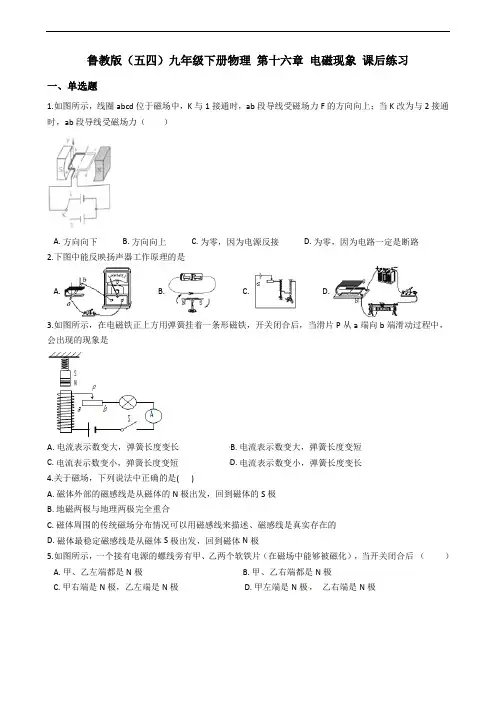

鲁教版（五四）九年级下册物理第十六章电磁现象课后练习一、单选题1.如图所示，线圈abcd位于磁场中，K与1接通时，ab段导线受磁场力F的方向向上；当K改为与2接通时，ab段导线受磁场力（）A. 方向向下B. 方向向上C. 为零，因为电源反接D. 为零，因为电路一定是断路2.下图中能反映扬声器工作原理的是A. B. C. D.3.如图所示，在电磁铁正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是A. 电流表示数变大，弹簧长度变长B. 电流表示数变大，弹簧长度变短C. 电流表示数变小，弹簧长度变短D. 电流表示数变小，弹簧长度变长4.关于磁场，下列说法中正确的是( )A. 磁体外部的磁感线是从磁体的N极出发，回到磁体的S极B. 地磁两极与地理两极完全重合C. 磁体周围的传统磁场分布情况可以用磁感线来描述、磁感线是真实存在的D. 磁体最稳定磁感线是从磁体S极出发，回到磁体N极5.如图所示，一个接有电源的螺线旁有甲、乙两个软铁片（在磁场中能够被磁化），当开关闭合后（）A. 甲、乙左端都是N极B. 甲、乙右端都是N极C. 甲右端是N极，乙左端是N极D. 甲左端是N极，乙右端是N极6.如图所示为直流电动机的工作原理图．以下相关的分析中正确的是（）A. 电动机的工作原理是电磁感应B. 电动机工作过程中，消耗的电能全部转化为机械能C. 电动机工作过程中，线圈中的电流方向保持不变D. 电动机工作过程中，线圈中也产生感应电流7.（2017•巴彦淖尔）如图为通电螺线管磁场强弱演示仪的示意图（导线电阻不计），由图可知：（）A. 当开关S接a点时，仪表指针向右偏转B. 当开关S接a点接滑片P向下移动时，仪表示数变小C. 保持滑片P的位置不变，开关S由a点换到b点，仪表示数变大D. 若将电源正负极对调，仪表指针偏转方向不变8.几位同学课后讨论对磁感线的理解，他们分别有以下几种看法，正确的是（）A. 将小铁屑放到磁体周围可以看到它们有规律的排列，说明磁感线是存在的B. 磁感线是我们为了形象的描述磁场画出来的，不是客观存在的C. 磁感线的方向与小磁针在磁场中静止时南极的指向一致D. 磁感线是带箭头的曲线，不可能是直线9.电磁铁通常弯成U形，这样做的目的是（）A. 使用方便B. 形状美观C. 加强磁性D. 便于操作10.下列哪种方法可以增强电磁铁的磁性（）A. 增大电阻B. 增强电流C. 延长通电时间D. 改变电流方向二、多选题11.如图所示，当开关闭合时，位于电磁铁右端的小磁针的北极向右偏转．那么（）A. 电源的a端为正极B. 电源的b端为正极C. 滑片向右移动时，电磁铁的磁性增强D. 滑片向右移动时，电磁铁的磁性减弱12.下列关于电磁现象的说法中正确的是（）A. 磁场和磁感线都是客观存在的B. 电动机是根据通电线圈在磁场中受力转动制成的C. 受地磁场的作用，可自由转动的小磁针静止时，其S极总是指向地理的北极方向D. 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就会产生感应电流13.关于电磁现象，下列说法中错误的是（）A. 通电线圈在磁场中受力转动的过程中，机械能转化为电能B. 指南针能指南是由于地磁场对指南针磁极有力的作用C. 磁场中某点的磁场方向是由放在该点的小磁针决定的D. 闭合电路的部分导体在磁场中做切割磁感线运动时，导体中一定产生电流三、填空题14.每个磁体都有两个磁极，当自由静止时指南的一端叫________．当用一个条形磁体的两极分别去靠近小磁针的N极时，看到如图甲所示的现象，这表明：同名磁极________，异名磁极________．如图乙，某同学在使用一块磁铁时，不小心把一个磁体打碎成了两块，此时共有________个磁极，再把原断处相对，两半磁铁________（选填“互相吸引”“互相排斥”或“不发生作用”）．15.如图所示，比较甲、乙可知通电导体周围存在 ________，比较 ________两图得到的结论是：通电导体周围的磁场方向与电流方向有关16.科技馆中有一个展品叫“磁棒过线圈”，该装置可以演示产生感应电流．展品如图所示，磁棒静止在线圈中时，电路中没有电流，电流表（灵敏电流计）指针指在“0”刻度位置．当小欣将磁棒从线圈中向上取出时，电流表（灵敏电流计）指针向左偏转；当把磁棒向下插入线圈中时，电流表（灵敏电流计）指针向右偏转．请写出小欣所探究的问题是________．17.学生在做奥斯特实验时有如下表达：（1）闭合电键，发现通电螺线管周围的小磁针发生偏转；（2）通电导线周围存在磁场（3）电流周围的磁场方向与电流的方向有关（4）改变电源正负值，发现小磁针的偏转情况与之前相比发生改变其中属于实验现象的是________ ；属于实验结论的是________ ．18.丹麦物理学家________发现通电导线周围存在磁场，在世界上第一个发现了电与磁之间的联系．如图所示的通电螺线管，当滑片P向左滑动时，螺线管的磁性将________．（选填“增强”、“减弱”或“不变”）四、解答题19.现在电动自行车、电动汽车逐渐普及，它们都采用电动机来获得动力．某直流电动机的铭牌上标有“220V5.5kW”，电动机线圈的电阻为0.4Ω．（1）电动机的工作原理是什么？（2）该电动机正常工作1h，消耗多少电能？电动机线圈产生多少热量？（3）在工作过程中，电动机因故障卡住无法转动，很快就闻到焦糊味道，请你从能量转化角度解释这个现象．五、实验探究题20.如图所示是小强研究“影响电磁铁磁性强弱因素”的装置图,它是由电源,滑动变阻器,开关、带铁芯的螺线管和自制的针式刻度板组成.通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱，在指针下方固定一物体A,当用导线a与接线柱1相连,闭合开关后，指针B发生偏转.（1）用笔画线代替导线将实物图连接完整，（2）当开关闭合后,电磁铁左端应为磁极的________极，（3）实验发现：①当清动变阻器的滑片P向左滑动时,指针B偏转的角度将会________（选填会大”或”变小”）②保持滑片P位置不变,当导线a由接线柱1改为与接线柱2相连,闭合开关后,可发现指针B偏转的角度将会________(选填”变大”或“变小”)。

基础题
【点方法】通电导体周围存在磁场，磁场看不见、摸 不着，根据小磁针偏转判断通电导体周围存在磁场， 采用的是转换法。
返回
基础题
4.[2024·东营期末]某物理兴趣小组的同学对“电与磁”非 常感兴趣，他们共同完成了以下实验：探究通电螺线管 外部磁场的分布。
(1)如图所示，闭合开关后，小磁针 发生偏转，说明通电螺线管周围 存在___磁__场___。
返回
基础题
2. 如图所示，通电螺线管旁的小磁针分别静止在图示位置。 请科学推断，最终决定通电螺线管极性的是( )
A.电源正负极的接法
B.螺线管导线的环绕方向
C.小磁针静止时N极的指向 D.螺线管中电流的方向
基础题
【点拨】根据题图可知，最终决定通电螺线管极性的 是螺线管中电流的方向，故ABC不符合题意，D符合 题意。 【答案】 D
综合应用题
【点拨】用右手握住线圈A、B，让四指指向线圈中 电流的方向，则拇指所指的那端就是线圈的N极，所 以线圈A的左端为N极、右端为S极，线圈B的左端为 N极、右端为S极，根据磁极间的相互作用规律可知， 线圈A和B会相互吸引，即它们将互相靠近，故B符合 题意，ACD不符合题意。
【答案】 B返回综源自应用题10. 人工心脏泵可短时间代替心脏工作，其结构如图所示， 线圈AB固定在活塞的柄上，泵室通过单向阀门与血管 相通。阀门S1只能向泵室外侧开启，阀门S2只能向泵 室内侧开启。
综合应用题
人工心脏泵工作时，以下说法不正确的是( ) A.线圈AB中应通入方向周期性改变的电流 B.电流从线圈A端流入时，磁体吸引活塞柄 C.电流从线圈B端流入时，血液流出泵室 D.人工心脏泵每分钟“跳动”的次数由线圈中电流的大
综合应用题
【点拨】由安培定则可知，闭合开关S时，通电螺线 管的右端为N极，左端为S极，由于异名磁极相互吸引， 则小磁针的S极会向左旋转，即小磁针逆时针旋转。 【答案】 D

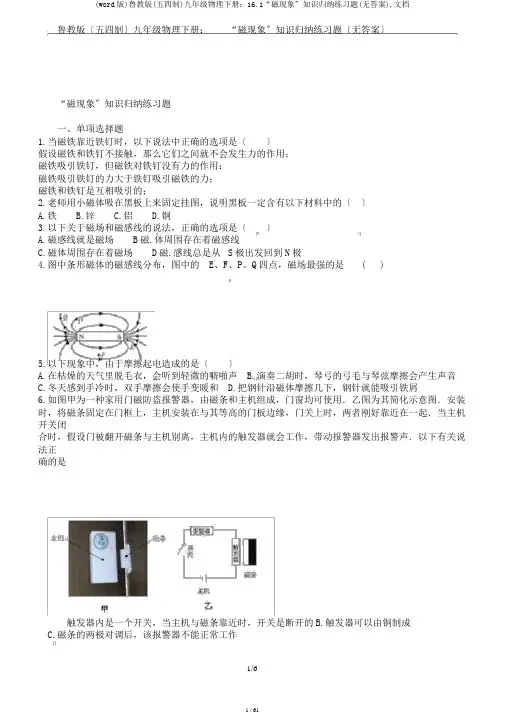

鲁教版〔五四制〕九年级物理下册：“磁现象〞知识归纳练习题〔无答案〕“磁现象〞知识归纳练习题一、单项选择题1.当磁铁靠近铁钉时，以下说法中正确的选项是〔〕假设磁铁和铁钉不接触，那么它们之间就不会发生力的作用；磁铁吸引铁钉，但磁铁对铁钉没有力的作用：磁铁吸引铁钉的力大于铁钉吸引磁铁的力；磁铁和铁钉是互相吸引的；2.老师用小磁体吸在黑板上来固定挂图，说明黑板一定含有以下材料中的〔〕A.铁B.锌C.铝D.铜3.以下关于磁场和磁感线的说法，正确的选项是〔〕A.磁感线就是磁场B磁.体周围存在着磁感线C.磁体周围存在着磁场D磁.感线总是从S极出发回到N极4.图中条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是( )5.以下现象中，由于摩擦起电造成的是〔〕A.在枯燥的天气里脱毛衣，会听到轻微的噼啪声B.演奏二胡时，琴弓的弓毛与琴弦摩擦会产生声音C.冬天感到手冷时，双手摩擦会使手变暖和D.把钢针沿磁体摩擦几下，钢针就能吸引铁屑6.如图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用．乙图为其简化示意图．安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠近在一起．当主机开关闭合时，假设门被翻开磁条与主机别离，主机内的触发器就会工作，带动报警器发出报警声．以下有关说法正确的是触发器内是一个开关，当主机与磁条靠近时，开关是断开的B.触发器可以由铜制成C.磁条的两极对调后，该报警器不能正常工作1/6本装置是利用电流的磁效应工作的7.磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近水雷时，就会引起水雷的爆炸，这是因为〔〕A.电磁感应现象B.磁极间的相互作用规律C.电荷间的相互作用规律D.磁场对电流的作用原理8.转动指南针的罗盘时，罗盘内的小磁针将〔〕A.随罗盘一起转动B.几乎在原位置不动C.转动得比罗盘快一些D.转动得比罗盘慢一些9.磁性材料已经广泛的用在我们的生活之中，以下器件中，没有应用磁性材料的是〔〕A.录像带B.录音带C.VCD光盘D.存储软盘10.以下作图中，正确的选项是〔〕A.A.通电螺线管的极性B.磁极间的磁感线C.动力F1的力臂D.上浮小球受到的力11.以下关于电和磁的说法正确的〔〕A.最早发现电流周围存在磁场的科学家是法拉第B.磁体外部的磁感线总是从S极出发，回到N极C.电动机是利用电磁感应现象制成的D.发电机是利用电磁感应现象制成的12.在一根条形磁铁附近平行放置一根与磁铁形状完全相同的棒状物体XY后，其周围磁场磁感线的分布情况如图甲所示。

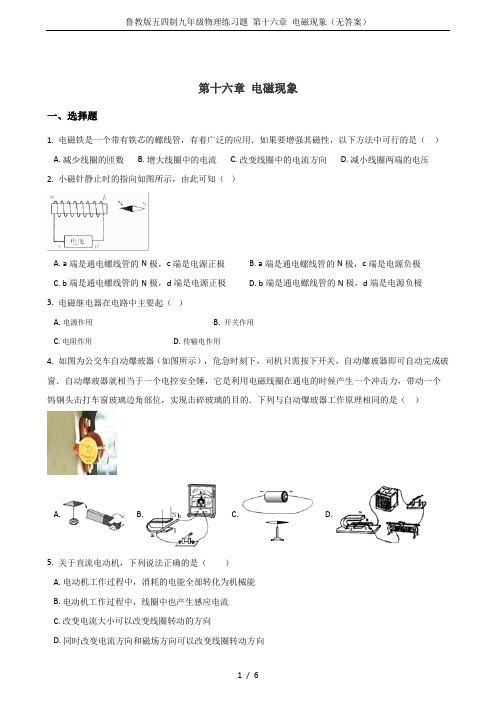

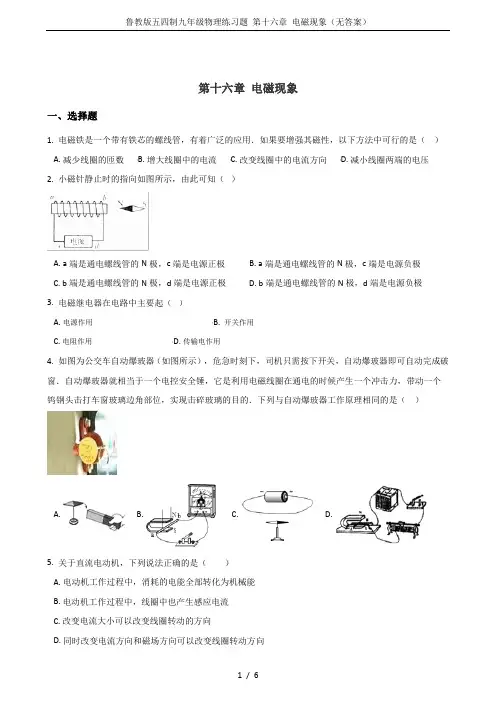

第十六章电磁现象一、选择题1. 电磁铁是一个带有铁芯的螺线管，有着广泛的应用．如果要增强其磁性，以下方法中可行的是（）A. 减少线圈的匝数B. 增大线圈中的电流C. 改变线圈中的电流方向D. 减小线圈两端的电压2. 小磁针静止时的指向如图所示，由此可知（）A. a端是通电螺线管的N极，c端是电源正极B. a端是通电螺线管的N极，c端是电源负极C. b端是通电螺线管的N极，d端是电源正极D. b端是通电螺线管的N极，d端是电源负极3. 电磁继电器在电路中主要起（）A. 电源作用B. 开关作用C. 电阻作用D. 传输电作用4. 如图为公交车自动爆玻器（如图所示），危急时刻下，司机只需按下开关，自动爆玻器即可自动完成破窗．自动爆玻器就相当于一个电控安全锤，它是利用电磁线圈在通电的时候产生一个冲击力，带动一个钨钢头击打车窗玻璃边角部位，实现击碎玻璃的目的．下列与自动爆玻器工作原理相同的是（）A. B. C. D.5. 关于直流电动机，下列说法正确的是（）A. 电动机工作过程中，消耗的电能全部转化为机械能B. 电动机工作过程中，线圈中也产生感应电流C. 改变电流大小可以改变线圈转动的方向D. 同时改变电流方向和磁场方向可以改变线圈转动方向6. 如图所示的手电筒内部有一个线圈，线圈内有一可来回运动的条形磁体，按箭头方向摇动时手电筒即可发光．下列实验中，与此手电筒工作原理一致的是（）A. B. C. D.7. 关于电磁继电器的衔铁的选用，下列说法中正确的是（）A. 应选用软铁材料B. 应选用钢棒C. 以上两种材料都可以使用D. 以上两种材料都不行8. 如图，通电螺线管周围有甲、乙、丙、丁四个小磁针，静止后小磁针指向正确的是（）A. 甲B. 乙C. 丙D. 丁9. 下列关于发现电磁感应现象的科学家和由这一现象产生的划时代发明，对应关系正确的是（）A. 爱迪生﹣﹣白炽灯B. 贝尔﹣﹣电话C. 法拉第﹣﹣发电机D. 爱思特﹣﹣电磁铁10. 把钢条的一端移近小磁针，小磁针被吸引过来，说明（）A. 钢条一定具有磁性B. 钢条一定没有磁性C. 钢条可能有磁性D. 以上说法都不对11.许多自动控制的电路中都安装有电磁铁．有关电磁铁，下列说法中正确的是（）A. 电磁铁的铁芯，可以用铜棒代替B. 电磁继电器中的磁体，可以使用永磁铁C. 电磁铁磁性的强弱只与电流的大小有关D. 电磁铁是根据电流的磁效应制成的12. 制造电动机所依据的原理是图中的（）A. B. C. D.二、填空题13. 第一个发现电和磁联系的科学家是________，这为电动机和发电机的发明奠定了基础．在做“让线圈转起来”的实验中，将线圈两端引线的漆皮，一端全部刮掉，另一端只刮半周（如图），其作用与直流电动机中的________作用相似．采用“刮漆”的办法（________能/不能）改变线圈中的电流方向。

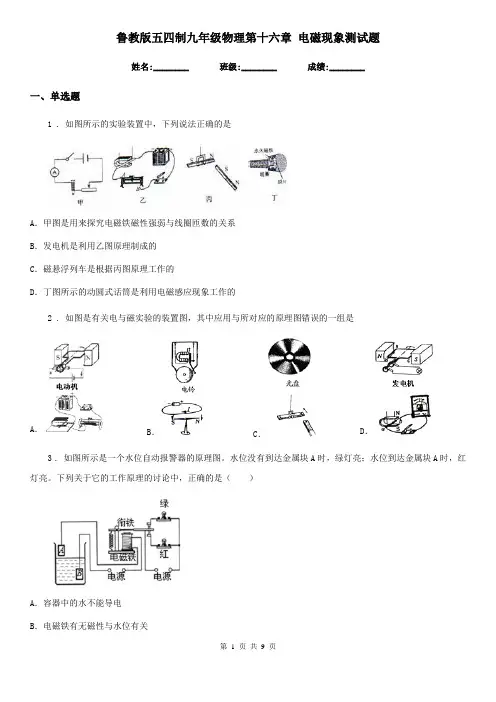

鲁教版五四制九年级物理第十六章电磁现象测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的实验装置中，下列说法正确的是A．甲图是用来探究电磁铁磁性强弱与线圈匝数的关系B．发电机是利用乙图原理制成的C．磁悬浮列车是根据丙图原理工作的D．丁图所示的动圆式话筒是利用电磁感应现象工作的2 . 如图是有关电与磁实验的装置图，其中应用与所对应的原理图错误的一组是A．B．C．D．3 . 如图所示是一个水位自动报警器的原理图。

水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮。

下列关于它的工作原理的讨论中，正确的是（）A．容器中的水不能导电B．电磁铁有无磁性与水位有关C．红、绿灯是并联的D．衔铁是永磁体4 . 如图所示，是用电磁继电器和光敏电阻（光照后电阻值就明显减小的电阻）组成的自动控制电路的示意图．当光线照射到光敏电阻上时，将发生的变化是（）A．电磁继电器控制电路中的电流减小B．电磁继电器控制电路断开C．当电阻减小到某特定值时，电磁铁的磁性减弱使得衔铁能复位，L发光D．当电阻减小到某特定值时，电磁铁的磁性增强足以吸引下衔铁，电动机工作5 . 如图所示，磁体N极与通电螺线管A端互相排斥，则关于A端的极性和电流的方向，判断正确的是（）A．A为N极，电流从a→b B．A为S极，电流从b→aC．A为N极，电流从b→a D．A为S极，电流从a→b6 . 手机无线充电技术是一种新型的充电方式，其原理是电流通过送电线圈产生磁场，受电线圈靠近该磁场就会产生电流，给手机充电，与受电线圈工作原理相同的是（）A．B．C．D．7 . 关于电与磁，下列说法正确的是（）A．磁感线越密的位置代表磁场越强B．描述磁场的磁感线真实存在C．利用电磁感应现象制成电动机D．地磁场的北极在地理北极附近8 . 关于电磁现象，下列说法正确的是（）A．通电导线周围一定存在磁场B．磁场是由疏密不同的磁感线组成的C．改变电流大小，可以改变电动机转动的方向D．任何导体在磁场中运动时，都能产生感应电流9 . 根据图示装置所探究的原理，可以制成下列哪种仪器（）A．A B．B C．C D．D10 . 下列物理学的研究成果与安培有关的是（）A．杠杆平衡原理的发现B．通电螺线管的极性与电流方向的关系C．发现电磁感应现象D．通电导线周围有磁场11 . 如图所示，闭合开关后将变阻器的滑片向右移动，下列说法正确的是A．电流表示数逐渐变大B．电磁铁上端是S极C．电磁铁的磁性增强D．弹簧测力计示数变小12 . 如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是A．滑片P向右移动，其他条件不变B．滑片P向左移动，其他条件不变C．开关S由1扳到2，其他条件不变D．电源的正负极对调，其他条件不变二、填空题13 . 电动机主要是由定子和______子组成，它是利用通电线圈在______中受力而转动的原理制成的。

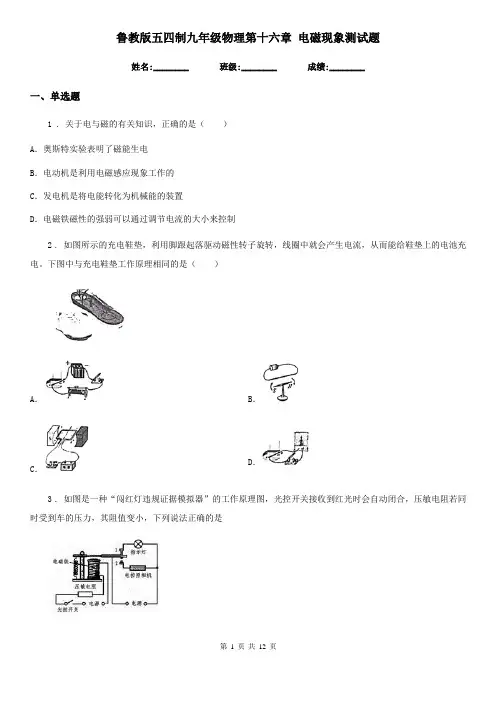

鲁教版五四制九年级物理第十六章电磁现象测试题姓名:________ 班级:________ 成绩:________一、单选题1 . 关于电与磁的有关知识，正确的是（）A．奥斯特实验表明了磁能生电B．电动机是利用电磁感应现象工作的C．发电机是将电能转化为机械能的装置D．电磁铁磁性的强弱可以通过调节电流的大小来控制2 . 如图所示的充电鞋垫，利用脚跟起落驱动磁性转子旋转，线圈中就会产生电流，从而能给鞋垫上的电池充电。

下图中与充电鞋垫工作原理相同的是（）A．B．D．C．3 . 如图是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻若同时受到车的压力，其阻值变小，下列说法正确的是A．电磁铁的磁性因线圈中电流的增大而减弱B．当线圈电流增大到一定值时，电控照相机工作C．当司机闯红灯时，指示灯和电控照相机同时工作D．当线圈电流增大到一定值时，指示灯工作4 . 如图所示，电磁铁上方附近有一点A，小磁针置于电磁铁的右方附近。

闭合开关S，下列判断正确的是（）A．电磁铁的左端为N极B．电磁铁上方A点的磁场方向向右C．小磁针静止后，其N极的指向向右D．向左移动滑片P，电磁铁的磁性减弱5 . 如图所示，在条形磁铁周围放置有甲、乙、丙三个小磁针，小磁针N极指向正确的是（）A．甲、乙对，丙错B．甲、丙对，乙错C．乙、丙对，甲错D．甲、乙、丙都对6 . 能说明发电机工作原理的是（）A．B．C．D．7 . 下列四幅图中，与电动机工作原理相同的是（）B．A．C．D．8 . “悬空的磁环”实验中，若所用的磁环都一样，中间的塑料管是光滑的．当甲、乙两个磁环处于静止状态时，它们之间的距离为h1，如图所示．再往乙的正上方套入丙磁环，当丙悬空并静止后，甲、乙之间的距离变为h2，乙、丙之间的距离为h3．已知磁环间的斥力随它们距离的减小而增大，则h1、h2、h3之间的大小关系满足（）A．h1＞h2 h2＞h3B．h1＞h2 h2＜h3C．h1＜h2 h2=h3D．h1＜h2 h2＜h39 . 下列说法中，不正确的是A．发现有人触电，应立即用手将触电人拉开B．同名磁极相互排斥，异名磁极相互吸引C．汽车轮胎刻有花纹是为了增大摩擦D．声音是由物体的振动产生的10 . 录音机的磁带上附有一层硬磁性材料制成的小颗粒，如右图所示，录音时，声音先转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场，磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息。

全章高频考点专训
(1)实验时应将电流表、导线ab串联起来组成___闭__合___ 回路。
全章高频考点专训
(2)该同学进行以下尝试，能使电流表指针偏转的是 ________(填字母标号，多选)。 A．导线ab在磁场中静止，换用磁性更强的蹄形磁体 B．导线在磁场中静止，但不用单根导线ab，而用匝 数很多的线圈 C．蹄形磁体静止，导线ab从图中所示位置水平向左 或水平向右运动
【点拨】图d中的两电磁铁串联，通过它们的电流是相 同的，可以得出的结论是：电流相同时，外形相同的通 电螺线管，线圈的匝数越多，它的磁性越强。
全章高频考点专训
4．【中考•泰州】如图所示，导体AB放在处于蹄形磁体磁 场中的水平金属轨道上。
全章高频考点专训
(1)接通电源，这时会看到导体AB运动起来，这表明 _磁__场__对__通__电__导__体___有力的作用。
全章高频考点专训
(1)将磁体向右插入螺线管中时，观察到灵敏电流计的指 针向右偏转，由此可知：_____电__路__中__产__生__电__流______。 【点拨】在实验装置中，灵敏电流计的作用就是检 测电路中有无电流产生，指针偏转，说明电路中产 生电流。
全章高频考点专训
(2)将磁体从螺线管中向左拔出时，会观察到灵敏电流计 的指针向____左____(填“左”或“右”)偏转。 【点拨】磁体向右插入时，灵敏电流计指针右偏， 若磁场方向不变，磁体向左拔出，改变了切割磁感 线的方向，感应电流方向会改变，灵敏电流计指针 向左偏转。
全章高频考点专训
D．蹄形磁体静止，导线ab从图中所示位置竖直向上 或竖直向下运动
E．蹄形磁体静止，导线ab从图中所示位置斜向上或 斜向下运动
【答案】CE
全章高频考点专训

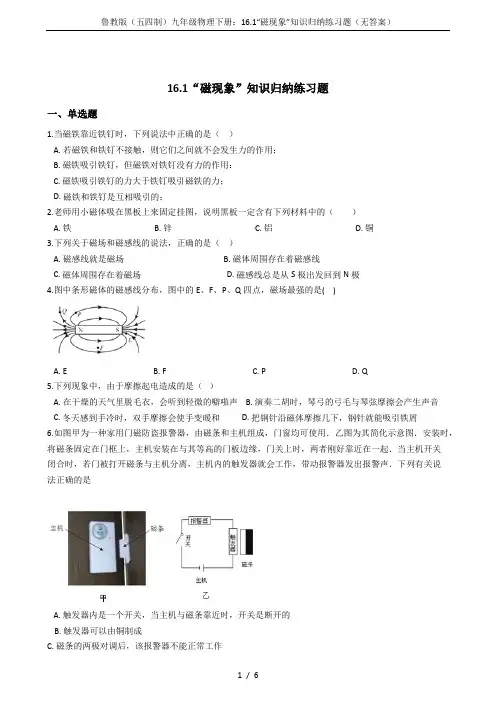

16.1“磁现象”知识归纳练习题一、单选题1.当磁铁靠近铁钉时，下列说法中正确的是（）A. 若磁铁和铁钉不接触，则它们之间就不会发生力的作用；B. 磁铁吸引铁钉，但磁铁对铁钉没有力的作用：C. 磁铁吸引铁钉的力大于铁钉吸引磁铁的力；D. 磁铁和铁钉是互相吸引的；2.老师用小磁体吸在黑板上来固定挂图，说明黑板一定含有下列材料中的（）A. 铁B. 锌C. 铝D. 铜3.下列关于磁场和磁感线的说法，正确的是（）A. 磁感线就是磁场B. 磁体周围存在着磁感线C. 磁体周围存在着磁场D. 磁感线总是从S极出发回到N极4.图中条形磁体的磁感线分布，图中的E、F、P、Q四点，磁场最强的是( )A. EB. FC. PD. Q5.下列现象中，由于摩擦起电造成的是（）A. 在干燥的天气里脱毛衣，会听到轻微的噼啪声B. 演奏二胡时，琴弓的弓毛与琴弦摩擦会产生声音C. 冬天感到手冷时，双手摩擦会使手变暖和D. 把钢针沿磁体摩擦几下，钢针就能吸引铁屑6.如图甲为一种家用门磁防盗报警器，由磁条和主机组成，门窗均可使用．乙图为其简化示意图．安装时，将磁条固定在门框上，主机安装在与其等高的门板边缘，门关上时，两者刚好靠近在一起．当主机开关闭合时，若门被打开磁条与主机分离，主机内的触发器就会工作，带动报警器发出报警声．下列有关说法正确的是A. 触发器内是一个开关，当主机与磁条靠近时，开关是断开的B. 触发器可以由铜制成C. 磁条的两极对调后，该报警器不能正常工作D. 本装置是利用电流的磁效应工作的7.磁性水雷是用一个可以绕轴转动的小磁针来控制起爆电路的，军舰被地磁场磁化后就变成了一个浮动的磁体，当军舰接近水雷时，就会引起水雷的爆炸，这是因为（）A. 电磁感应现象B. 磁极间的相互作用规律C. 电荷间的相互作用规律D. 磁场对电流的作用原理8.转动指南针的罗盘时，罗盘内的小磁针将（）A. 随罗盘一起转动B. 几乎在原位置不动C. 转动得比罗盘快一些D. 转动得比罗盘慢一些9.磁性材料已经广泛的用在我们的生活之中，下列器件中，没有应用磁性材料的是（）A. 录像带B. 录音带C. VCD光盘D. 存储软盘10.下列作图中，正确的是（）A. 通电螺线管的极性B. 磁极间的磁感线C. 动力F1的力臂D. 上浮小球受到的力11.下列关于电和磁的说法正确的（）A. 最早发现电流周围存在磁场的科学家是法拉第B. 磁体外部的磁感线总是从S极出发，回到N极C. 电动机是利用电磁感应现象制成的D. 发电机是利用电磁感应现象制成的12.在一根条形磁铁附近平行放置一根与磁铁形状完全相同的棒状物体XY后，其周围磁场磁感线的分布情况如图甲所示。

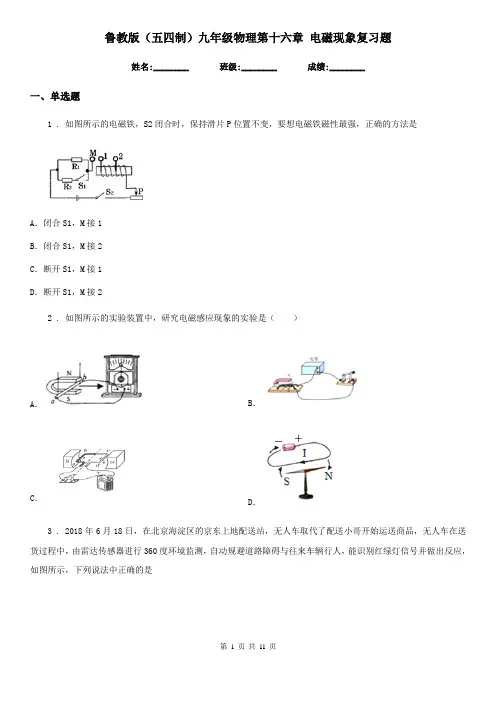

鲁教版（五四制）九年级物理第十六章电磁现象复习题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图所示的电磁铁，S2闭合时，保持滑片P位置不变，要想电磁铁磁性最强，正确的方法是A．闭合S1，M接1B．闭合S1，M接2C．断开S1，M接1D．断开S1，M接22 . 如图所示的实验装置中，研究电磁感应现象的实验是（）A．B．C．D．3 . 2018年6月18日，在北京海淀区的京东上地配送站，无人车取代了配送小哥开始运送商品，无人车在送货过程中，由雷达传感器进行360度环境监测，自动规避道路障碍与往来车辆行人，能识别红绿灯信号并做出反应，如图所示，下列说法中正确的是A．无人车工作时提供动力的电动机，其工作原理是与汽油机相同B．其雷达传感器与终端服务器和客户联系靠的是超声波C．无人机内部的核心“芯片”是用半导体材料制作的D．无人机前面的两只“大眼睛”相当于放大镜4 . 如图中能使条形磁体与通电螺线管相互吸引的是A．B．C．D．5 . 如图所示是电学中的一个实验，以下关于该实验的说法，正确的是（）A．该实验演示电流的磁效应B．该实验演示导体在磁场中运动能产生感应电流C．该实验跟发电机的工作原理相同D．该实验过程中，电能转化为机械能6 . 如图所示的演示实验，可以验证A．电磁铁磁场强弱与电流大小的关系B．通电导体周围存在磁场C．磁场对通电导体的作用D．磁极间相互作用的规律7 . 如图所示，静止在条形磁铁周围的四个小磁针指向正确的是（）A．小磁针A、B B．小磁针B、C C．小磁针C、D D．小磁针A、D8 . 在如图所示的E、F、P、Q四点中，场强最强的点是A．E点B．F点C．P点D．Q点9 . 下列关于磁场和磁感线的说法，正确的是（）A．磁感线就是磁场B．磁体周围存在着磁感线C．磁体周围存在着磁场D．磁感线总是从S极出发回到N极10 . 下列哪些现象不属于扩散现象A．卫生球放在箱子中，过几天箱子中充满了樟脑气味B．一杯水中放入一白糖，过了一会儿水变甜了C．洒水车将水喷洒在地面上D．长期堆在墙角边的煤，把墙内也染上了黑色11 . 如图所示，底面积相同的甲、乙两容器中装有质量和深度均相同的不同液体，则甲、乙两容器中液体的密度ρ甲和ρ乙的关系以及液体对容器底部的压力F甲和F乙的关系，正确的是（）A．ρ甲=ρ乙，F甲＜F乙B．ρ甲＞ρ乙，F甲=F乙C．ρ甲＜ρ乙，F甲＞F乙D．ρ甲＞ρ乙，F甲＞F乙12 . 如图甲是我国自行开发设计的中低速磁悬浮列车，“T”形轨道下方固定永磁体，静止时，车厢紧贴“T”形轨道，图乙是通电后工作的原理示意图，关于磁悬浮列车下列说法正确的是（）A．该磁悬浮列车的原理是运用磁铁同名磁极相互排斥B．车厢线圈通电后电源上端是正极C．车厢满载乘客和空载时受到的磁力相等D．车厢满载乘客和空载时线圈中的电流大小相等二、填空题13 . 图所示，通电螺线管左边是_______极。

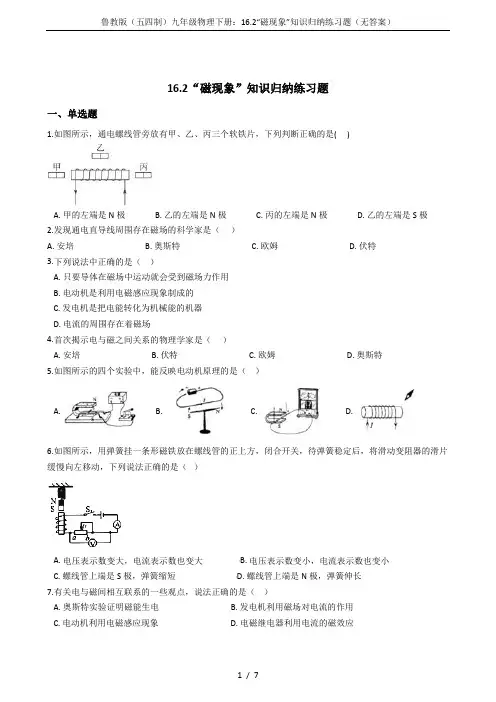

16.2“磁现象”知识归纳练习题一、单选题1.如图所示，通电螺线管旁放有甲、乙、丙三个软铁片，下列判断正确的是( )A. 甲的左端是N极B. 乙的左端是N极C. 丙的左端是N极D. 乙的左端是S极2.发现通电直导线周围存在磁场的科学家是（）A. 安培B. 奥斯特C. 欧姆D. 伏特3.下列说法中正确的是（）A. 只要导体在磁场中运动就会受到磁场力作用B. 电动机是利用电磁感应现象制成的C. 发电机是把电能转化为机械能的机器D. 电流的周围存在着磁场4.首次揭示电与磁之间关系的物理学家是（）A. 安培B. 伏特C. 欧姆D. 奥斯特5.如图所示的四个实验中，能反映电动机原理的是（）A. B. C. D.6.如图所示，用弹簧挂一条形磁铁放在螺线管的正上方，闭合开关，待弹簧稳定后，将滑动变阻器的滑片缓慢向左移动，下列说法正确的是（）A. 电压表示数变大，电流表示数也变大B. 电压表示数变小，电流表示数也变小C. 螺线管上端是S极，弹簧缩短D. 螺线管上端是N极，弹簧伸长7.有关电与磁间相互联系的一些观点，说法正确的是（）A. 奥斯特实验证明磁能生电B. 发电机利用磁场对电流的作用C. 电动机利用电磁感应现象D. 电磁继电器利用电流的磁效应8.如图所示，一个闭合的正方形线圈从一个蹄形磁铁的上方落下，其aa′边进入蹄形磁铁直至底部，线圈的边长比磁铁的高度长，是在此过程中（）A. 线圈中无感应电流产生B. 线圈中有感应电流产生，线圈的机械能转化为电能C. 线圈中有感应电流产生，产生的电能转化为机械能D. 以上说法都不对9.如图所示的四个装置，关于它们分别用来演示哪个物理现象的描述，正确的是（）A.图a可用来演示磁场对通电导线的作用B. 图b可用来演示电流的热效应C. 图c可用来演示电荷间的相互作用D. 图d可用来演示电磁感应现象10.图中的两个线圈，套在一根光滑的玻璃管上．导线柔软，可自由滑动．开关S闭合后，则（）A. 两线圈左右分开B. 两线圈向中间靠拢C. 两线圈静止不动D. 两线圈先左右分开，然后向中间靠拢11.关于图中所示的通电螺线管，下列说法正确的是（）A. 通电螺线管的右端是S极B. 只对调电源正负极，通电螺线管的磁场方向不发生改变C. 通电螺线管的外部磁感线是从S极发出回到N极的D. 当滑动变阻器的滑片向右移动时，通电螺线管的磁性增强12.如图所示作图中，错误的是（）A. 凹透镜对光的作用B. 平面镜成像C. 动力F1的力臂D. 通电螺线管的磁场13.如图所示，甲、乙、丙是放在通电螺线管周围的铁片，当开关s闭合后则（）A. 甲的左端为s极B. 乙的左端为s极C. 丙的右端为s极D. 甲和丙的右端都是s极14.如图所示电路，开关S闭合后，下列说法正确的是（）A. 小磁针N极向左转动B. 螺线管的右端为N极C. 小磁针在图所示的位置保持静止D. 向左移动滑片P，螺线管磁性减弱15.如图所示，各实验现象所揭示的原理或规律与其所对应的应用技术正确的是（）A. B. C. D.二、填空题16.如图所示，条形磁铁放在水平桌面上，左端的S极正对着电磁铁，当电磁铁中的电流不断增大时，条形磁铁向左加速运动，则电磁铁中的电流方向是________ (选填“从a到b”或“从b到a”)，条形磁铁在运动过程中受到的摩擦力________ (选填“变大”、“不变”或“变小”)17.根据如图所示的通电螺线管中的电流方向，可以判断出通电螺线管的左端是________极.（选填“N”或“S”）.18.如图所示，正方体磁体漂浮在通电导体的上方，关于这一现象表明：通电导体周围存在________ ，正方体磁体此时受________ （选填“平衡”或“非平衡”）力．19.根据图中通电螺线管的磁感线的方向，可以判断螺线管的右端是________ 极（选填“N”或“S”），电源的右端是________ 极。

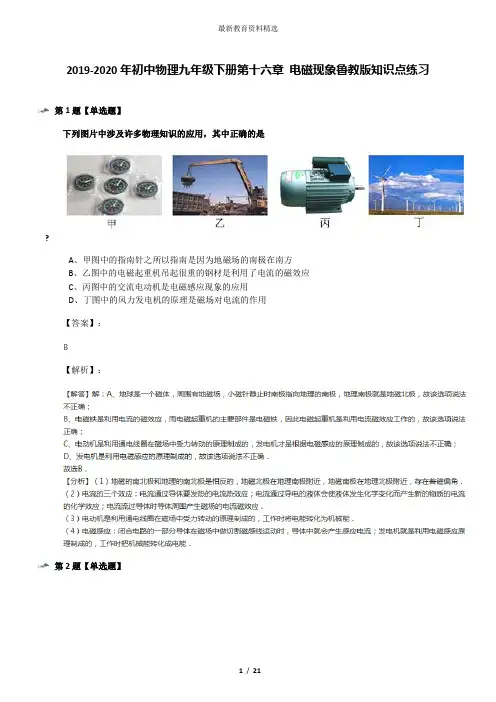

2019-2020年初中物理九年级下册第十六章电磁现象鲁教版知识点练习第1题【单选题】下列图片中涉及许多物理知识的应用，其中正确的是?A、甲图中的指南针之所以指南是因为地磁场的南极在南方B、乙图中的电磁起重机吊起很重的钢材是利用了电流的磁效应C、丙图中的交流电动机是电磁感应现象的应用D、丁图中的风力发电机的原理是磁场对电流的作用【答案】：【解析】：第2题【单选题】如图所示的四个装置可以用来演示物理现象或工作原理，下列表述正确的是( )A、甲图可演示发电机工作原理B、乙图可演示电动机工作原理C、丙图可演示电生磁现象D、丁图可演示电磁感应现象【答案】：【解析】：第3题【单选题】若将条形磁铁两极中的N极切掉，则剩下这部分( )A、只有S极B、仍然有S、N两极C、变成了N极D、有可能是S极，也有可能是N极【答案】：【解析】：第4题【单选题】如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动时，不能产生感应电流的情况是( )A、B、C、D、【答案】：【解析】：第5题【单选题】如图所示，关于甲、乙、丙、丁四幅实验装置图说法如下①甲实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流②乙实验说明磁场能产生电流③丙实验说明同名磁极相吸，异名磁极相斥④丁实验说明通电直导线在磁场中受到力其中正确的是( )A、①和②B、②和③C、③和④D、④和①【答案】：【解析】：第6题【单选题】电风扇通电时扇叶会飞速转动，下列各图与之工作原理相同的是( )A、B、C、D、【答案】：【解析】：第7题【单选题】如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是( )A、小车受到电磁铁斥力作用，向右运动B、小车受到电磁铁引力作用，向左运动C、只将滑片P向右移动，电磁铁磁性增强D、只将电源正负极交换，电磁铁磁性减弱【答案】：【解析】：第8题【单选题】下列各种设备中，与发电机工作原理相同的是( )A、司南B、电磁继电器C、电炉子D、动圈式话筒【答案】：【解析】：第9题【单选题】在电和磁漫长的发展历史中，许多科学家做出了卓越贡献，其中发现电磁感应现象的科学家是( )A、法拉第B、沈括C、安培D、焦耳【答案】：【解析】：第10题【单选题】如图所示，条形磁铁置于水平桌面上，电磁铁与条形磁铁处于同一水平线放置，且左端固定，当开关S闭合，电路中滑动变阻器的滑片P逐渐向下移动时，条形磁铁始终保持静止，则在此过程中，条形磁铁受到的摩擦力( )?A、方向向右，逐渐减小B、方向向右，逐渐增大C、方向向左，逐渐减小D、方向向左，逐渐增大【答案】：【解析】：第11题【单选题】如图所示，小明和小华同学将一根较长软电线的两端与高灵敏电流计两接线柱连接，拿着电线的两处，站在东西方向，象跳绳一样在空中不停地摇动，观察到灵敏电流计的指针发生偏转．此现象隐含的物理原理是( )A、电流周围存在磁场B、电磁感应原理C、物质的磁化原理D、磁场对电流有力的作用【答案】：【解析】：第12题【单选题】国产003型航母将采用自行研制的电磁弹射器。

鲁教版（五四制）九年级物理复习题第十六章电磁现象（无答案）第十六章电磁现象一、选择题1.以下有关电磁现象的说法中，正确的选项是（）直流电动机工作时，线圈刚转至均衡地点，换向器就自动改变线圈中的电流方向磁场对放入此中的物体有力的作用奥斯特实验说明导体四周存在磁场发电机是依据电磁感觉现象制成的2.为了防备中考考试舞弊，监考人员利用手持式金属探测器对考生进行检查（以下图），当凑近金属物体时，在金属导体中就会产生涡电流（感觉电流），探测器发出警报．以下选项中也是利用该原理工作的是（）A.动圈式话筒B电.磁铁C电.铃D电.动机3.小明在一块有机玻璃板上安装了一个用导线绕成的螺线管，在板面上平均撒满铁屑。

通电后轻敲玻璃板，铁屑的摆列以下图。

以下说法的是（）A.图中A，B两点对比，B点处的磁场较强B.若将电源的正负极对换，闭合开关，轻敲玻璃板，铁屑的散布状况改变C.在实验中不可以够用铜屑取代铁屑显示磁场散布D.若只增大螺线管中的电流， A，B两点处的磁场方向会发生改变4.直流电动机工作时，能量的转变状况是( )A.电能转变为化学能B.化学能转变为电能C.机械能转变为电能D.电能转变为机械能5.以下四幅图对应的说法正确的选项是（）A.通电导线四周存在磁场，将小磁针移走，该磁场消逝1/8电流一准时，线圈的匝数越多，电磁铁的磁性越强C.改变电流方向并对换磁体的N、S极，导体摇动方向发生改变闭合开关后，只需导体在磁场中运动，电路中就必定会有感觉电流6.对于磁感线的观点，下边说法正确的选项是（）A.磁感线是真切存在的B磁.感线上随意一点的切线方向表示该点的磁场方向C.磁感线由S极出发，回到N极D磁.感线的方向是小磁针S极受力的方向7.在研究“让线圈转起来的实验中”，小红用钕铁硼磁铁、一节干电池、线圈、金属支架组装了以下图的装置，用绝缘胶带将支架固定在电池两头，将磁铁放在电池侧壁上，再将线圈一端的绝缘漆所有刮去，另一端的绝缘漆只刮去一半后，放在支架上，线圈即可连续转动，以下说法正确的选项是（）2/8A.线圈转动过程中，耗费的电能完整转变为机械能B.这个装置与发电机的原理同样C.只改变磁场的方向，线圈的转动方向能够改变D.只改变电流的方向，线圈的转动方向不会改变8.对于磁体、磁场和磁感线，以下说法中正确的选项是（）A.铁和铝都能够被磁体所吸引B.磁感线是磁场中真切存在的曲线C.磁体之间的互相作用是经过磁场发生的D.小磁针的北极无论在任何状况下都指向地理的南极9.如图是条形磁体的磁感线散布，图中的E、F、P、Q四点，磁场最强的是（）A.EB.FC.PD.Q10.转动指南针的罗盘时，罗盘内的磁针A.随罗盘一同转动起来B.不随罗盘转动，仍在原地点C.随罗盘转动，且比罗盘转动快一些D.随罗盘转动，不过罗盘转动慢一些11.以下图，通电导线 a、b固定不动，左磁体对a的作使劲为F a，右磁体对b的作使劲为F b，下列说法正确的选项是（）A. B.C. D.12.某同学用两个同样的大铁钉绕制成电磁铁进行实验，以下图．在“研究电磁铁”的实验过程中，当S闭合后，以下说法不正确的选项是（）3/8电流同样，匝数多的磁性大要使电磁铁磁性加强，应将滑动变阻器的滑片P向左挪动电磁铁能吸引的大头针越多，表示它的磁性越强B线圈的匝数多，说明经过B线圈的电流大于经过A线圈的电流二、填空题13.电磁铁的磁性有无能够由________控制，磁性强弱能够由________来控制，磁场方向能够由________控制．14.磁场是看不见、摸不着的，但我们能够依据它的基天性质来认识它，磁场的基天性质是________．15.以下图，磁悬浮地球仪是利用________名磁极互相排挤的原理制成的；转动地球仪时，底座与地球仪之间的斥力将________（选填“变大”、“变小”或“不变”）．16.科学家的每次重要发现，都有力地推进了人类文明的进度．丹麦物理学家________第一发现了电流周围存在则磁场，第一个揭露了电和磁之间的联系．小郭同学自制了一个用开关来控制电磁铁南北极的奇妙装置，以下图．当开关S接________（选填“a或”“b）”点时，电磁铁的A端是N极17.中国人发明的司南是世界上最早利用地磁场指示方向的仪器．古文《论衡?是应篇》中记录：“司南之杓（用途），投之于地，其柢（握柄）指南”．则勺柄应为该磁体的________极；某物理研究所试试利用一块天然磁石制作一具“司南”，图乙所示为天然磁石的磁感线散布状况，则应将磁石的________（选填“B”、“C、”“D或”“E）”处打磨勺柄．4/818.在以下电器设施中：1电电扇；2电熨斗；3电磁起重机；4动圈式扬声器；5动圈式话筒；6发电机．利用电磁感觉原理工作的有________填序号．19.在“研究感觉电流产生条件”的实验中，小明将导体ab、开关、小量程电流表和蹄形磁体按以下图的方式进行安装。

鲁教版（五四制）九年级下册物理第十六章电磁现象章末练习题姓名:________ 班级:________ 成绩:________一、单选题1 . 如图中，F是磁场对通电导线的作用力。

下列哪个选项中，磁场对通电导线的作用力与图中F的方向相同（）A．B．C．D．2 . 在如图所示的实验装置中，当直导线通电后，观察到直导线运动起来，利用这一现象所揭示的原理，可制成的设备是（）A．电磁铁B．发电机C．电动机D．电磁继电器3 . 如图所示，甲、乙两运动员正在进行的比赛叫押加，押加是我国少数民族体育项目之一，又称大象拔河．比赛中，甲、乙两人通过腿、肩等部位用力拖动布带互拉，以决胜负．下列说法正确的是（）A．甲运动员所受拉力的施力物体是乙运动员B．当甲、乙两运动员处于静止状态时，他们对布带的两个拉力的三要素完全相同C．互拉过程中，甲对布带的拉力与乙对布带的拉力始终相等D．若甲最终取胜，说明地对甲的摩擦力大于地对乙的摩擦力4 . 如图所示，在装水的大烧杯A中，浮着一个盛适量水的试管B，对大烧杯持续加热，当大烧杯中的水沸腾时温度达100℃，则试管中的水（）A．温度能达到100℃，也能沸腾B．温度能达到100℃，但不能沸腾C．温度不能达到100℃，不能沸腾D．不能确定是否沸腾5 . 如图所示情景中，与其对应的物理知识正确的是A．如果两侧各去掉一个钩码，杠杆左端会下沉B．磁场对通电导体有力的作用C．静止木块对斜面的压力示意图D．电冰箱的金属外壳要接地6 . 随着技术的进步，LED常被用作光源或信号显示器，制作LED的关键材料是（）A．绝缘体B．普通导体C．超导体D．半导体7 . 如图是磁带录音机录音原理的示意图．录音时，动圈话筒将声信号转换为电信号送到录音磁头；录音磁头是一个蹄形电磁铁，它的磁性强弱随电信号变化，将电信号转换为磁信号；录音磁带贴着录音磁头移动，上面的磁粉被磁化，声音信号被记录在磁带上．关于磁带录音机录音过程，下列说法正确的是A．话筒将声信号转换为电信号利用了电流的磁效应B．录音磁头将电信号转换为磁信号利用了电磁感应现象C．话筒将声信号转换为电信号利用了电磁感应现象D．录音磁头将电信号转换为磁信号利用了电磁感应现象8 . 以下实验现象能说明电动机工作原理的是（）A．B．C．D．9 . 小鹏在研究通电导体周围磁场的情况时，将能够自由转动的小磁针静置在水平桌面上，将一根直导线平行置于小磁针正上方。

第十六章电磁现象一、选择题1.要想使一台直流电动机的转速增大一些，下列方法中不能达到目的的是（）A. 增大线圈中的电流B. 增加线圈的匝数C. 将磁体的磁极对调一下D. 增强原来的磁场2.发现电流磁效应的科学家是( )A. 牛顿B. 奥斯特C. 库仓D. 欧姆3.下列各图中小磁针静止时的指向（涂黑端为N极）或磁感线方向的标示，正确的是（）A. B. C. D.4.如图所示，一个闭合的正方形线圈从一个蹄形磁铁的上方落下，其aa′边进入蹄形磁铁直至底部，线圈的边长比磁铁的高度长，是在此过程中（）A. 线圈中无感应电流产生B. 线圈中有感应电流产生，线圈的机械能转化为电能C. 线圈中有感应电流产生，产生的电能转化为机械能D. 以上说法都不对5.如图所示的四个装置，可演示电动机原理的是（）A. B. C. D.6.同学们做实验的装置如图所示, 闭合开关, 先将导体ab水平用力向右移动,导体cd也随之运动起来,则在以上的实验中下列说法正确的是（）A. 实验装置中的甲装置运用的原理是电磁感应现象B. 实验装置中的甲装置把电能转化为机械能C. 实验装置中的乙装置产生的现象在生活中的应用是发电机D. 若将导体ab 水平用力向左移动, 导体cd 的运动方向不变7.如图ab是一根导线，它是闭合电路的一部分，当电路接通，电流方向从a到b时，它在磁场中按箭头方向运动，若电流方向从b到a，下列导线的运动方向正确的是（）A. B. C. D.8. 如图，下列设备中利用了电磁感应原理工作的是（）A. 麦克风B. 扬声器C. 电动机D. 电磁继电器9.磁场的基本性质是( )A. 能使小磁针发生偏转B. 能够吸引铁C. 能够产生磁感线D. 能对放在其中的磁体产生力的作用10.无线充电是一种新技术，它的原理是（）A. B. C. D.11.如图中的a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中按箭头方向运动时，下列哪种情况不会产生感应电流（）A. B. C. D.12.如图所示为“探究感应电流产生条件”的实验装置．以下说法正确的是A. 让导线ab在磁场中静止，蹄形磁体的磁性越强，灵敏电流计指针偏转角度越大B. 用匝数较多的线圈代替单根导线ab，且使线圈在磁场中静止，这时灵敏电流计指针偏转角度增大C. 蹄形磁体固定不动，当ab沿水平方向左右运动时，灵敏电流计指针会发生偏转D. 蹄形磁体固定不动，当导线ab沿竖直方向运动时，灵敏电流计指针会发生偏转二、填空题13.物质具有吸引________的性质叫作磁性．14.在“探究通电螺线管外部磁场方向”实验中，在图示的螺线管周围不同位置放一些小磁针，闭合开关，观察各个小磁针的指向。

第十六章电磁现象一、选择题1.关于发电机和电动机，以下说法正确的选项是〔〕A. 发电机是根据电磁感应现象制成的B. 电动机把机械能转化为电能C. 发电机把电能转化为机械能D. 电动机是根据电磁感应现象制成的2.发电机和电动机的创造使人类步入电气化时代．制造发电机所根据的主要物理知识是A. 磁场对电流的作用B. 磁极间的互相作用C. 电磁感应现象D. 电流周围存在着磁场3. 如下图，小明用漆包线绕成线圈ABCD，将线圈一端的漆全部刮去，另一端刮去一半放入磁场，做成电动机模型．连接干电池后〔〕A. 线圈持续来回摆动B. 线圈沿固定方向持续转动C. AB边中电流方向交替变化D. CD边始终受到磁场力作用，且是动力4.以下选项中，可以用来演示发电机原理的是A. B. C. D.5.同学们做实验的装置如下图，闭合开关，先将导体ab程度用力向右挪动，导体cd也随之运动起来，那么在以上的实验中，以下说法正确的选项是〔〕A. 实验装置中的甲装置运用的原理是电磁感应现象B. 实验装置中的甲装置把电能转化为动能C. 实验装置中的乙装置产生的现象在生活中的应用是发电机D. 假设将导体ab程度用力向左挪动，导体cd的运动方向不变6.对图中甲、乙、丙、丁四幅图解释合理的是( )A. 甲装置说明利用磁场能产生电流B. 乙装置原理可制成发电机C. 丙装置应用了电磁感应原理D. 丁装置可研究电磁铁磁性强弱与电流大小的关系7.在如下图的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到电流表上，当ab做切割磁感线运动时，能观察到电流表的指针发生偏转．利用这一现象所提醒的原理，可制成的设备是〔〕A. 电熨斗B. 电动机C. 电磁继电器D. 发电机8.如下图，程度桌面上放置一块条形磁铁，其左侧是一个固定好的通电螺线管，整套装置处于程度静止状态，以下关于此装置说法正确的选项是〔〕A. 通电螺线管左端为S极B. 螺线管右端和磁铁之间的互相作用力为吸引力C. 右边条形磁铁所受的重力和通电螺线管对它的作用力为一对平衡力D. 条形磁铁所受的摩擦力方向为程度向左9.小磁针静止时的指向如下图，由此可知〔〕A. a端是通电螺线管的N极，c端是电源负极B. a端是通电螺线管的N极，c端是电源正极C. b端是通电螺线管的N极，d端是电源负极D. b端是通电螺线管的N极，d端是电源正极10.如下图的实验装置中，属于电磁感应现象的是〔〕A. B. C. D.11. 如图为实验室常用电流表内部构造图．多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连．当线圈中有电流通过时，它受力转动带动指针偏转，便可显出电流的大小．图中与这一过程工作原理一样的是〔〕A. B. C. D.12. 如下图，甲、乙、丙、丁是四幅实验图，以下说法正确的选项是〔〕A. 甲实验说明同名磁极互相吸引，异名磁极互相排挤B. 乙实验说明闭合电路的局部导体在磁场中做切割磁感线运动时，导体中就产生电流C. 丙实验说明利用磁场可以产生电流D. 丁实验说明机械能可以转化为电能二、填空题13.如下图的实验装置中，用棉线将铜棒ab悬挂于磁铁N、S极之间，铜棒的两端通过导线连接到灵敏电流计上.当铜棒向左运动时，电流计的指针________ 〔选填“偏转〞或“不偏转〞〕；该装置可将________ 能转化为电能；写出用该原理制成的一种设备：________ 。
