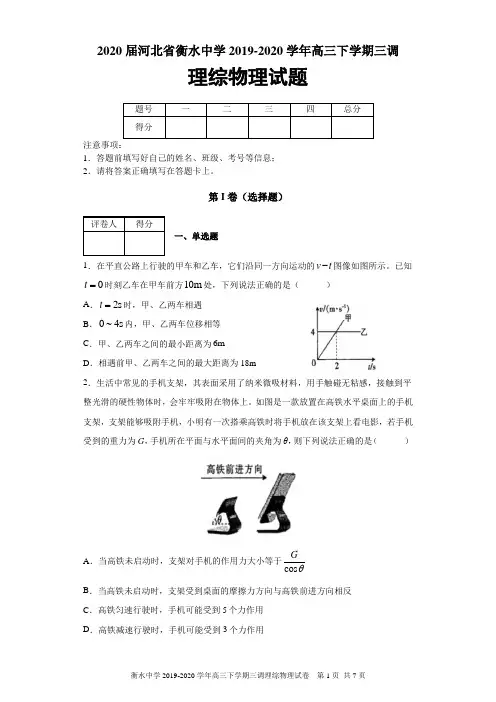

2020届河北省衡水中学2019-2020学年高三下学期三调理综物理试题含答案解析

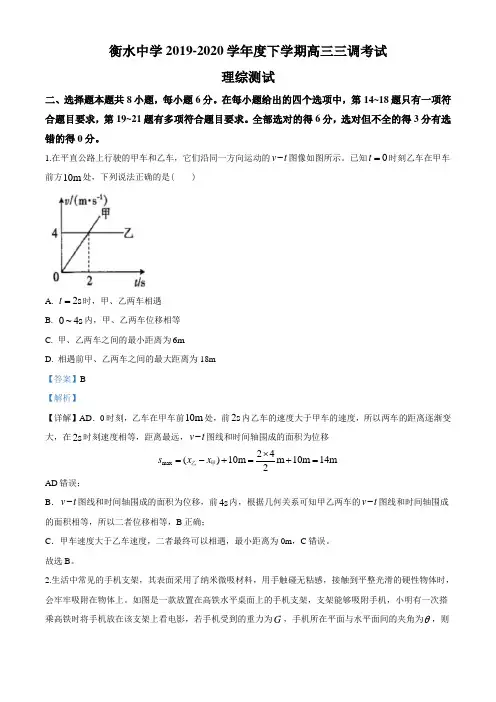

衡水中学2019-2020学年度下学期高三三调考试理综测试二、选择题本题共8小题，每小题6分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分有选错的得0分。

1.在平直公路上行驶的甲车和乙车，它们沿同一方向运动的v t-图像如图所示。

已知0t=时刻乙车在甲车前方10m处，下列说法正确的是( )A. 2st=时，甲、乙两车相遇B. 04s~内，甲、乙两车位移相等C. 甲、乙两车之间的最小距离为6mD. 相遇前甲、乙两车之间的最大距离为18m【答案】B【解析】【详解】AD．0时刻，乙车在甲车前10m处，前2s内乙车的速度大于甲车的速度，所以两车的距离逐渐变大，在2s时刻速度相等，距离最远，v t-图线和时间轴围成的面积为位移max24()10m m10m14m2s x x ⨯=-+=+=乙甲AD错误；B．v t-图线和时间轴围成的面积为位移，前4s内，根据几何关系可知甲乙两车的v t-图线和时间轴围成的面积相等，所以二者位移相等，B正确；C．甲车速度大于乙车速度，二者最终可以相遇，最小距离为0m，C错误。

故选B。

2.生活中常见的手机支架，其表面采用了纳米微吸材料，用手触碰无粘感，接触到平整光滑的硬性物体时，会牢牢吸附在物体上。

如图是一款放置在高铁水平桌面上的手机支架，支架能够吸附手机，小明有一次搭乘高铁时将手机放在该支架上看电影，若手机受到的重力为G，手机所在平面与水平面间的夹角为θ，则下列说法正确的是( )A. 当高铁未启动时，支架对手机的作用力大小等于cos GθB. 当高铁未启动时，支架受到桌面的摩擦力方向与高铁前进方向相反C. 高铁匀速行驶时，手机可能受到5个力作用D. 高铁减速行驶时，手机可能受到3个力作用 【答案】D 【解析】【详解】A ．高铁未启动时，手机处于静止状态，受重力和支架对手机的作用力，根据平衡条件可知，支架对手机的作用力与重力大小相等、方向相反，A 错误；B ．高铁未启动时，以手机和支架整体为研究对象，受重力和桌面的支持力二力平衡，不受桌面摩擦力，B 错误；C ．高铁匀速行驶时，手机受重力、纳米材料的吸引力、支架的支持力和摩擦力，共4个力作用，C 错误；D ．高铁减速行驶时，手机具有与高铁前进方向相反的加速度，可能只受重力、纳米材料的吸引力和支架的支持力共3个力作用，D 正确。

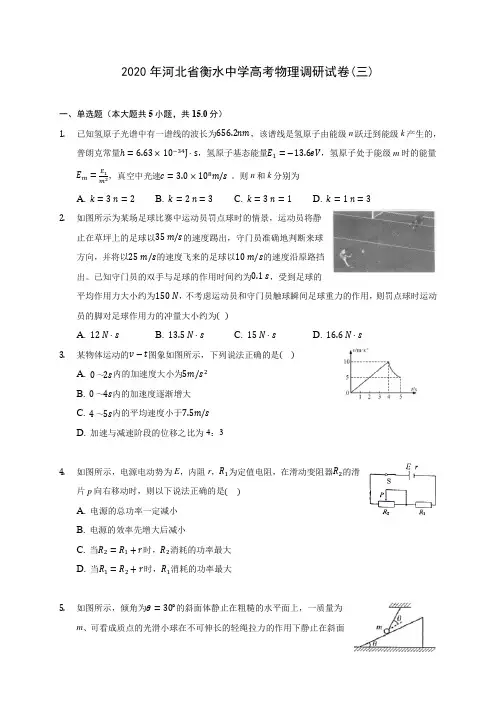

2020年河北省衡水中学高考物理调研试卷(三)一、单选题（本大题共5小题，共15.0分）1.已知氢原子光谱中有一谱线的波长为656.2nm，该谱线是氢原子由能级n跃迁到能级k产生的，普朗克常量ℎ=6.63×10−34J⋅s，氢原子基态能量E1=−13.6eV，氢原子处于能级m时的能量E m=E1，真空中光速c=3.0×108m/s 。

则n和k分别为m2A. k=3n=2B. k=2n=3C. k=3n=1D. k=1n=32.如图所示为某场足球比赛中运动员罚点球时的情景，运动员将静止在草坪上的足球以35m/s的速度踢出，守门员准确地判断来球方向，并将以25m/s的速度飞来的足球以10m/s的速度沿原路挡出。

已知守门员的双手与足球的作用时间约为0.1s，受到足球的平均作用力大小约为150N，不考虑运动员和守门员触球瞬间足球重力的作用，则罚点球时运动员的脚对足球作用力的冲量大小约为()A. 12N·sB. 13.5N·sC. 15N·sD. 16.6N·s3.某物体运动的v−t图象如图所示，下列说法正确的是()A. 0～2s内的加速度大小为5m/s2B. 0～4s内的加速度逐渐增大C. 4～5s内的平均速度小于7.5m/sD. 加速与减速阶段的位移之比为4：34.如图所示，电源电动势为E，内阻r，R1为定值电阻，在滑动变阻器R2的滑片p向右移动时，则以下说法正确的是()A. 电源的总功率一定减小B. 电源的效率先增大后减小C. 当R2=R1+r时，R2消耗的功率最大D. 当R1=R2+r时，R1消耗的功率最大5.如图所示，倾角为θ=30°的斜面体静止在粗糙的水平面上，一质量为m、可看成质点的光滑小球在不可伸长的轻绳拉力的作用下静止在斜面上。

已知轻绳与斜面间的夹角也为θ，重力加速度为g，则水平面对斜面体的摩擦力大小为()A. 12mg B. √36mg C. 34mg D. √33mg二、多选题（本大题共4小题，共12.0分）6.如图所示，竖直平面内的两个半圆轨道在B点平滑连接，两个半圆的圆心O 1、O 2在同一水平线上，粗糙的小半圆半径为R，光滑的大半圆半径为2R.一质量为m的滑块(可视为质点)从大半圆的一端A点以一定的初速度向上沿着半圆内壁运动，且刚好能通过大半圆的最高点，最后滑块从小半圆的左端冲出轨道，刚好能到达大半圆的最高点.已知重力加速度为g，则()A. 滑块在A点的初速度为√6gRB. 滑块在A点时对半圆轨道的压力为6mgC. 滑块第一次通过小半圆过程克服摩擦力做的功为mgRD. 滑块到达大半圆的最高点返回后经O 1再次通过小半圆到达B点时的速度为√2gR7.我国在轨运行的气象卫星有两类，一类是极地轨道卫星−风云1号，绕地球做匀速圆周运动的周期为12h，另一类是地球同步轨道卫星−风云2号，运行周期为24ℎ.下列说法正确的是()A. 风云1号的线速度大于风云2号的线速度B. 风云1号的向心加速度大于风云2号的向心加速度C. 风云1号的发射速度大于风云2号的发射速度D. 风云1号、风云2号相对地面均静止8.如图所示，两根平行光滑金属导轨固定在同一水平面内，其左端接有定值电阻R，建立ox轴平行于金属导轨，在0≤x≤4m的空间区域内存在着垂直导轨平面向下的磁场，磁感应强度B随坐标x(以m为单位)的分布规律为B=0.8−0.2x(T)，金属棒ab在外力作用下从x=0处沿导轨向右运动，ab始终与导轨垂直并接触良好，不计导轨和金属棒的电阻。

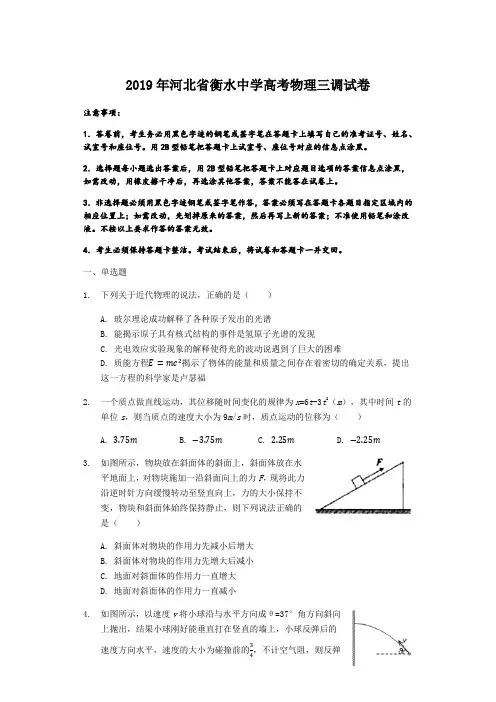

2019年河北省衡水中学高考物理三调试卷注意事项：1．答卷前，考生务必用黑色字迹的钢笔或签字笔在答题卡上填写自己的准考证号、姓名、试室号和座位号。

用2B型铅笔把答题卡上试室号、座位号对应的信息点涂黑。

2．选择题每小题选出答案后，用2B型铅笔把答题卡上对应题目选项的答案信息点涂黑，如需改动，用橡皮擦干净后，再选涂其他答案，答案不能答在试卷上。

3．非选择题必须用黑色字迹钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内的相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案；不准使用铅笔和涂改液。

不按以上要求作答的答案无效。

4．考生必须保持答题卡整洁。

考试结束后，将试卷和答题卡一并交回。

一、单选题1.下列关于近代物理的说法，正确的是（）A. 玻尔理论成功解释了各种原子发出的光谱B. 能揭示原子具有核式结构的事件是氢原子光谱的发现C. 光电效应实验现象的解释使得光的波动说遇到了巨大的困难D. 质能方程揭示了物体的能量和质量之间存在着密切的确定关系，提出这一方程的科学家是卢瑟福2.一个质点做直线运动，其位移随时间变化的规律为x=6t-3t2（m），其中时间t的单位s，则当质点的速度大小为9m/s时，质点运动的位移为（）A. B. C. D.3.如图所示，物块放在斜面体的斜面上，斜面体放在水平地面上，对物块施加一沿斜面向上的力F，现将此力沿逆时针方向缓慢转动至竖直向上，力的大小保持不变，物块和斜面体始终保持静止，则下列说法正确的是（）A. 斜面体对物块的作用力先减小后增大B. 斜面体对物块的作用力先增大后减小C. 地面对斜面体的作用力一直增大D. 地面对斜面体的作用力一直减小4.如图所示，以速度v将小球沿与水平方向成θ=37°角方向斜向上抛出，结果小球刚好能垂直打在竖直的墙上，小球反弹后的速度方向水平，速度的大小为碰撞前的，不计空气阻，则反弹后小球的速度大小再次为v时，速度与水平方向夹角的正切值为（已知°，cos37°）（）A. B. C. D.5.如图所示，平行边界MN、PQ之间有垂直纸面向里的匀强磁场，磁感应强度大小为B，两边界间距为d，边界MN上有一粒子源A，可沿纸面内各个方向向磁场中输入质量均为m，电荷量均为+q的粒子，粒子射入磁场的速度大小v=，若不计粒子的重力，则粒子能从PQ边界射出的区域长度与能从MN边界射出的区域长度之比为（）A. 1：1B. 2：3C. ：2D. ：36.2016年9月15日，搭载着“天宫二号”空间实验室的“长征二号F”运载火箭在酒泉卫星发射中心正式点火升空，“天空二号”顺利地进入运行圆轨道．某同学从网上查得“天宫二号”的运行轨道离地高度为h，地球的半径为R，地球表面的重力加速度为g，由此可得天宫二号的（）A. 运行周期ℎB. 运行的线速度ℎC. 角速度ℎD. 向心加速度大小ℎ7.如图所示，两等量异种电荷在同一水平线上，它们连线的中点为O，竖直面内的半圆弧光滑绝缘轨道的直径AB水平，圆心在O点，圆弧的半径为R，C为圆弧上的一点，OC为竖直方向的夹角为37°，一电荷量为+q，质量为m的带电小球从轨道的A端由静止释放，沿轨道滚动到最低点时，速度v=2，g为重力加速度，取无穷远处电势为零，则下列说法正确的是（）A. 电场中A点的电势为B. 电场中B点的电势为C. 小球运动到B点时的动能为2mgRD. 小球运动到C点时，其动能与电势能的和为8.在如图所示的变压器电路中，两定值电阻的阻值R1=R2=R，变压器为理想变压器，电表为理想电表，在a、b两端输入正弦交流电压，原副线圈的匝数比为1：2，则（）A. 电流表的示数为B. 电压表的示数为C. 电路消耗的总功率为D. 电阻、消耗的功率之比为2：19.下列说法正确的是（）A. 一切与热现象有关的宏观自然过程都是不可逆的B. 使用钢笔难以在油纸上写字，这是因为钢笔使用的墨水与油纸不浸润C. 增大气体的压强，可以使气体分子之间的斥力大于引力，使分子力表现为斥力D. 对于一定量的理想气体，如果体积不变，压强减小，那么它的内能一定减小，气体对外做功E. 若容器中用活塞封闭着刚好饱和的一些水汽，当保持温度不变向心缓慢压缩活塞时，水汽的质量减少，压强不变10.下列说法正确的是（）A. 弹簧振子的回复力，由弹簧的弹力提供B. 单摆振动的周期，一定等于它固有周期C. 机械波从一种介质进入另一种介质，如果波速变大，那么波长一定变大D. 在干涉现象中，振动加强点的位移有时可能比振动减弱的点的位移小E. 发生多普勒效应时，波源发出的波的频率并没有发生变化二、实验题探究题11.甲、乙两同学用如图甲实验所示的装置测滑块与长木板之间的动摩擦因数，在一端装有定滑轮的长木板上固定有甲、乙两个光电门，与光电门相连的计时器能显示滑块上的遮光片通过光电门时遮光的时间，滑块通过绕过定滑轮的轻质细绳与测力计挂钩相连，测力计下吊着装有沙的沙桶，测力计能显示挂钩所受的拉力，滑块对长木板的压力大小等于滑块的重力大小，已知当地的重力加速度为g。

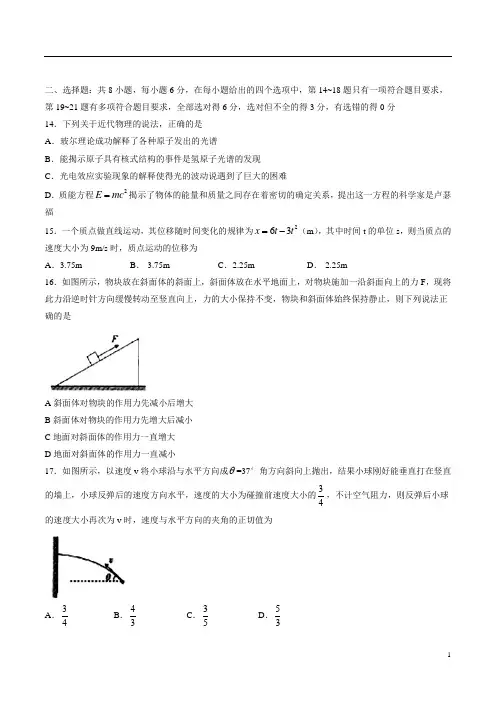

二、选择题：共8小题，每小题6分，在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求，全部选对得6分，选对但不全的得3分，有选错的得0分 14．下列关于近代物理的说法，正确的是 A ．玻尔理论成功解释了各种原子发出的光谱B ．能揭示原子具有核式结构的事件是氢原子光谱的发现C ．光电效应实验现象的解释使得光的波动说遇到了巨大的困难D ．质能方程2E mc =揭示了物体的能量和质量之间存在着密切的确定关系，提出这一方程的科学家是卢瑟福15．一个质点做直线运动，其位移随时间变化的规律为263x t t =-（m ），其中时间t 的单位s ，则当质点的速度大小为9m/s 时，质点运动的位移为A ．3.75mB ．-3.75mC ．2.25mD ．-2.25m16．如图所示，物块放在斜面体的斜面上，斜面体放在水平地面上，对物块施加一沿斜面向上的力F ，现将此力沿逆时针方向缓慢转动至竖直向上，力的大小保持不变，物块和斜面体始终保持静止，则下列说法正确的是A 斜面体对物块的作用力先减小后增大B 斜面体对物块的作用力先增大后减小C 地面对斜面体的作用力一直增大D 地面对斜面体的作用力一直减小17．如图所示，以速度v 将小球沿与水平方向成θ=37°角方向斜向上抛出，结果小球刚好能垂直打在竖直的墙上，小球反弹后的速度方向水平，速度的大小为碰撞前速度大小的34，不计空气阻力，则反弹后小球的速度大小再次为v 时，速度与水平方向的夹角的正切值为A ．34 B ．43C ．35D ．5318．如图所示，平行边界MN 、PQ 间有垂直纸面向里的匀强磁场，磁场的磁感应强度大小为B ，两边界的间距为d ，MN 上有一粒子源A ，可在纸面内沿各个方向向磁场中射入质量均为m ，电荷量均为+q 的粒子，粒子射入磁场的速度大小23qBdv m=，不计粒子的重力，则粒子能从PQ 边界射出的区域长度与能从MN 边界射出的区域长度之比为A1：1 B2：3 C 3:2 D 缺失19．2019年9月15日，搭载着“天宫二号”空间实验室的“长征二号F ”运载火箭在酒泉卫星发射中心正式点火升空，“天空二号”顺利地进入运行圆轨道。

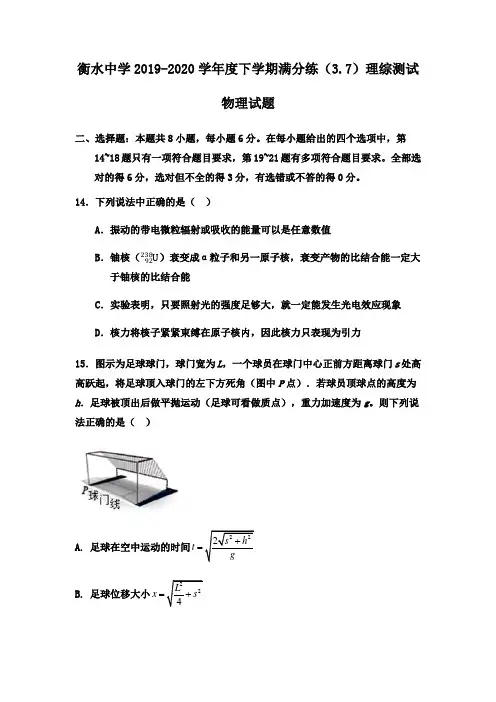

衡水中学2019-2020学年度下学期满分练（3.7）理综测试物理试题二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错或不答的得0分。

14．下列说法中正确的是（）A．振动的带电微粒辐射或吸收的能量可以是任意数值238）衰变成α粒子和另一原子核，衰变产物的比结合能一定大B．铀核（U92于铀核的比结合能C．实验表明，只要照射光的强度足够大，就一定能发生光电效应现象D．核力将核子紧紧束缚在原子核内，因此核力只表现为引力15．图示为足球球门，球门宽为L，一个球员在球门中心正前方距离球门s处高高跃起，将足球顶入球门的左下方死角（图中P点）．若球员顶球点的高度为h．足球被顶出后做平抛运动（足球可看做质点），重力加速度为g。

则下列说法正确的是（）A. 足球在空中运动的时间t=B. 足球位移大小x=C. 足球初速度的方向与球门线夹角的正切值2tan s L θ=D.足球初速度的大小22024g L v s h ⎛⎫=+ ⎪⎝⎭16．双星系统由两颗恒星组成，两恒星在相互引力的作用下，分别围绕其连线上的某一点做周期相同的匀速圆周运动。

研究发现，双星系统演化过程中，两星的总质量、距离和周期均可能发生变化。

若某双星系统中两星做圆周运动的周期为T ，经过一段时间演化后，两星总质量变为原来的k 倍，两星之间的距离变为原来的n 倍，则此时圆周运动的周期为（ ）A ．32n T kB ．3n T kC ．2n T kD ．n T k 17．如图所示，在光滑水平桌面上有一个质量为m 的质点，在沿平行于桌面方向的恒定外力F 作用下，以初速度v 0从A 点开始做曲线运动，图中曲线是质点的运动轨迹。

已知在t s 末质点的速度达到最小值v ，到达B 点时的速度方向与初速度v 0的方向垂直，则下列说法不正确的是（ ）A ．恒定外力F 的方向与初速度的反方向成θ角指向曲线内侧，且0sin v v θ= B ．质点所受合外力的大小为220m v v -C ．质点到达B 点时的速度大小为0220v v -D ．t s 内恒力F 做功为()22012m v v - 18．如图所示．直角三角形ABC 区域内有垂直于纸面向外的匀强磁场，AB 边长为2L ，直角三角形导线框abc 与直角三角边ABC 相似，ab 边长为L ，∠acb=∠ACB=30度，线框在纸面内，且bc边和BC边在同一直线上，bc边为导线，电阻不计，ab边和ac边由粗细均匀的金属杆弯折而成．现用外力使线框以速度v匀速向右运动通过磁场区域，则线框在通过磁场的过程中，线框ab边的电势差Uab随时间变化的关系图象正确的是（）A. B. C.D.19．如图所示，在光滑绝缘水平面上有一半径为R的圆，AB是一条直径，空间有与水平面平行的匀强电场，场强大小为E。

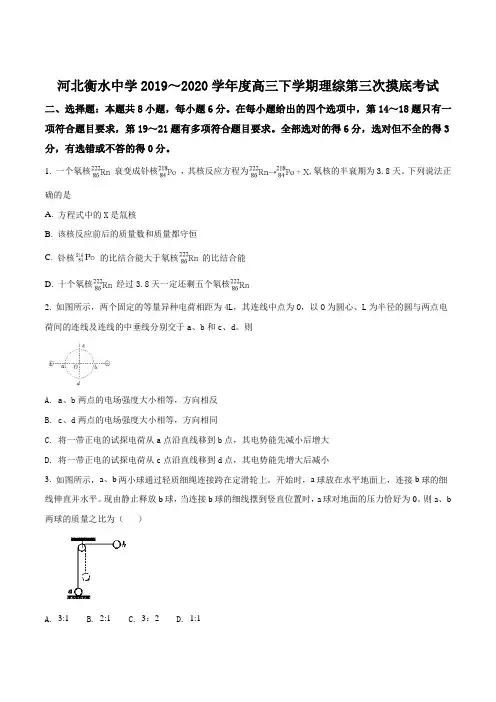

河北衡水中学2019～2020学年度高三下学期理综第三次摸底考试二、选择题：本题共8小题，每小题6分。

在每小题给出的四个选项中，第14～18题只有一项符合题目要求，第19～21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分，有选错或不答的得0分。

1. 一个氡核衰变成钋核，其核反应方程为,氡核的半衰期为3.8天。

下列说法正确的是A. 方程式中的X是氚核B. 该核反应前后的质量数和质量都守恒C. 钋核的比结合能大于氡核的比结合能D. 十个氡核经过3.8天一定还剩五个氡核2. 如图所示，两个固定的等量异种电荷相距为4L，其连线中点为O，以O为圆心、L为半径的圆与两点电荷间的连线及连线的中垂线分别交于a、b和c、d。

则A. a、b两点的电场强度大小相等，方向相反B. c、d两点的电场强度大小相等，方向相同C. 将一带正电的试探电荷从a点沿直线移到b点，其电势能先减小后增大D. 将一带正电的试探电荷从c点沿直线移到d点，其电势能先增大后减小3. 如图所示，a、b两小球通过轻质细绳连接跨在定滑轮上。

开始时，a球放在水平地面上，连接b球的细线伸直并水平。

现由静止释放b球，当连接b球的细线摆到竖直位置时，a球对地面的压力恰好为0。

则a、b 两球的质量之比为（）A. 3:1B. 2:1C. 3：2D. 1:14. L形的光滑金属轨道AOC，AO沿竖直方向，OC沿水平方向，PQ是如图所示地放在导轨上的一根金属直杆，直杆从图示位置由静止开始在重力作用下运动，运动过程中Q端始终在OC上。

空间存在着垂直于纸面向外的匀强磁场，则在PQ杆滑动的过程中，下列判断正确的是A. 感应电流的方向始终是由P→Q，PQ所受安培力的方向垂直杆向左B. 感应电流的方向先是由P→Q，后是由Q→P，PQ所受安培力的方向先垂直于杆向左，后垂直于杆向右C. 感应电流的方向始终是由Q→P，PQ所受安培力的方向垂直杆向右D. 感应电流的方向先是由Q→P，后是由P→Q，PQ所受安培力的方向先垂直于杆向右，后垂直于杆向左5. 一质点在0～10 s内，其v-t图象的图线恰好是与两坐标轴相切的圆弧，则（）A. 0时刻，质点的加速度等于0B. 10 s内质点的位移约为21.5 mC. 质点的加速度大小等于1m/s2时的速度等于4.5 m/sD. 质点的加速度随时间均匀减小6. 2017年2月24日，美国宇航局宣布，在距离地球39光年外的水瓶座，发现了围绕恒星“Trappist - 1“运行的7个类地行星，其中排列第5的行星“f”（可视为均力球体，且不考虑其白转运动）被认为最适宜人类居住。

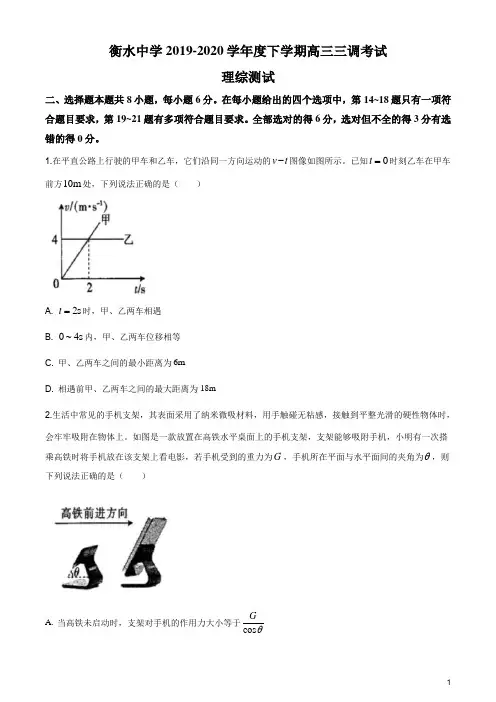

衡水中学2019-2020学年度下学期高三三调考试理综测试二、选择题本题共8小题，每小题6分。

在每小题给出的四个选项中，第14~18题只有一项符合题目要求，第19~21题有多项符合题目要求。

全部选对的得6分，选对但不全的得3分有选错的得0分。

1.在平直公路上行驶的甲车和乙车，它们沿同一方向运动的v t -图像如图所示。

已知0t =时刻乙车在甲车前方10m 处，下列说法正确的是（ ）A. 2s t =时，甲、乙两车相遇B. 04s ~内，甲、乙两车位移相等C. 甲、乙两车之间的最小距离为6mD. 相遇前甲、乙两车之间的最大距离为18m2.生活中常见的手机支架，其表面采用了纳米微吸材料，用手触碰无粘感，接触到平整光滑的硬性物体时，会牢牢吸附在物体上。

如图是一款放置在高铁水平桌面上的手机支架，支架能够吸附手机，小明有一次搭乘高铁时将手机放在该支架上看电影，若手机受到的重力为G ，手机所在平面与水平面间的夹角为θ，则下列说法正确的是（ ）A. 当高铁未启动时，支架对手机的作用力大小等于cos GθB. 当高铁未启动时，支架受到桌面的摩擦力方向与高铁前进方向相反C. 高铁匀速行驶时，手机可能受到5个力作用D. 高铁减速行驶时，手机可能受到3个力作用 3.已知氢原子能级公式为2m AE n=-，其中n =1，2，…称为量子数，A 为已知常量；要想使氢原子量子数为n 的激发态的电子脱离原子核的束缚变为白由电子所需的能量大于由量子数为n 的激发态向 1n -澈发态跃迁时放出的能量，则n 的最小值为（ ） A. 2B. 3C. 4D. 54.2019年12月7日10时55分，我国在太原卫星发射中心用“快舟一号”甲运载火箭，成功将“吉林一号”高分02B 卫星发射升空，卫星顺利进入预定轨道，绕地球做匀速圆周运动。

已知地球质量为M 、引力常最为G ，卫星与地心的连线在时间t （小于其运动周期）内扫过的面积为S ，则卫星绕地球运动的轨道半径为（ ）A. 224S GMtB. t GMC. 224GMt SD.t GM5.如图所示，某中学航天兴趣小组的同学将静置在地面上的质量为M （含水）的自制“水火箭”释放升空，在极短的时间内，质量为m 的水以相对地面为0v 的速度竖直向下喷出。

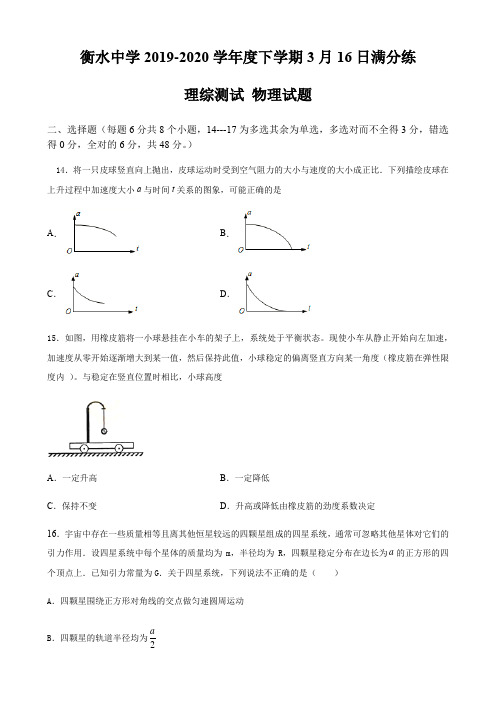

衡水中学2019-2020学年度下学期3月16日满分练理综测试 物理试题二、选择题（每题6分共8个小题，14---17为多选其余为单选，多选对而不全得3分，错选得0分，全对的6分，共48分。

）14．将一只皮球竖直向上抛出，皮球运动时受到空气阻力的大小与速度的大小成正比．下列描绘皮球在上升过程中加速度大小a 与时间t 关系的图象，可能正确的是A ．B ．C ．D ．15．如图，用橡皮筋将一小球悬挂在小车的架子上，系统处于平衡状态。

现使小车从静止开始向左加速，加速度从零开始逐渐增大到某一值，然后保持此值，小球稳定的偏离竖直方向某一角度（橡皮筋在弹性限度内 ）。

与稳定在竖直位置时相比，小球高度A ．一定升高B ．一定降低C ．保持不变D ．升高或降低由橡皮筋的劲度系数决定16．宇宙中存在一些质量相等且离其他恒星较远的四颗星组成的四星系统，通常可忽略其他星体对它们的引力作用．设四星系统中每个星体的质量均为m ，半径均为R ，四颗星稳定分布在边长为的正方形的四个顶点上．已知引力常量为G ．关于四星系统，下列说法不正确的是（ ）A ．四颗星围绕正方形对角线的交点做匀速圆周运动B ．四颗星的轨道半径均为a 2aC ．四颗星表面的重力加速度均为D ．四颗星的周期均为17．滑雪运动深受人民群众喜爱，某滑雪运动员（可视为质点）由坡道进入竖直面内的圆弧形滑道AB ，从滑道的A 点滑行到最低点B 的过程中，由于摩擦力的存在，运动员的速率不变，则运动员沿AB 下滑过程中（ ）A ．合外力做功一定大于零B ．所受摩擦力大小不变C ．合外力始终与速度垂直D ．机械能始终保持不变18 ．在绝缘粗糙的斜面上A 点处固定一点电荷甲，将一带电小物块乙从斜面上B 点处由静止释放，乙沿斜面运动到C 点时静止，则：A ． 甲乙一定带同种电荷B ． B 点电势一定高于C 点电势C ． 从B 到C 的过程中，乙的电势能一定减少D ． 从B 到C 的过程中，乙的机械能的损失量一定等于克服摩擦力做的功19．如图所示，导电物质为电子的霍尔元件位于两串联线圈之间，线圈中电流为I ，线圈间产生匀强磁场，磁感应强度大小B 与I 成正比，方向垂直于霍尔元件的两侧面，此时通过霍尔元件的电流为I H ，与其前后表面相连的电压表测出的霍尔电压U H 满足：U H ＝H I B k d，式中k 为霍尔系数，d 为霍尔元件两侧面间的距离。
