开关电源的PCB布局布线设计

PCB如何布线布局的方法PCB布线布局是电路设计的重要环节之一，它涉及到各个电子元件之间的互连，以及信号传输、电源供应和地线的设计。

良好的布线布局能够提高电路性能，降低电磁干扰，增加可靠性。

下面将介绍一些常用的PCB布线布局方法。

1.层间布线：PCB通常具有多层布线，因此在布局时需要考虑层间布线的方式。

首先，应将信号线和电源线、地线分离在不同的层上，以减小互相干扰的可能性。

其次，层间布线时应尽量使用直线来连接元件，以降低损耗和干扰。

2.最短路径布局：在布线布局中，应尽量将信号线的长度缩短到最小，以减小传输时间和避免信号衰减。

因此，在选定元件位置时，应考虑信号线的走向和长度，使得信号线尽量短而直。

3.阻抗匹配布局：在高速电路设计中，为了保证信号的完整性，信号线的阻抗匹配非常重要。

布局时应尽量避免信号线之间的阻抗变化，宜采用相同宽度和层间距、相同走线方式的布线。

4.绕排突出布局：与传统的矩形布线布局相比，绕排突出布局可以更好地集中功率传输器件，减小电磁干扰，提高电路性能。

这种布局方法通常适用于功率放大器、开关电源等需要大电流传输的电路。

5.模拟与数字分离布局：在混合信号电路中，模拟信号和数字信号往往需要分开处理，以避免相互干扰。

布线布局时，应尽可能将模拟信号线和数字信号线分开，同时采取屏蔽措施，减少干扰。

6.参考地布局：参考地布局是指将整个电路的地线连接在一起，形成一个参考地。

这种布局方法可以降低电路中的回流电流，减少电流环路带来的电磁干扰。

参考地布局的原则是将地线尽可能地贴近信号线并平行排列，以减小回流电流路径的长度。

7.高频信号布局：在高频电路设计中，布线布局尤为重要。

尽量减小高频信号线的长度，减小信号线间的耦合和阻抗变化。

此外，高频信号线还需要采取差分布局或屏蔽布局，以减小干扰。

8.电源供应布局：电源供应布局是指电源线的布线方法。

应尽量减小电源线的长度，避免与信号线和地线交叉，以减小电源噪声的影响。

开关电源pcb设计规则
开关电源PCB设计规则是指在设计开关电源电路时，需要遵循的一些规则和原则，以确保PCB设计的质量和稳定性。

以下是一些常见的开关电源PCB设计规则：
1. 安全间距：为了防止电弧和机械故障，需要保持适当的安全间距。

例如，在高压和低压之间应保持足够的安全间距，通常为3mm 以上。

2. 分隔高低压：高压和低压部分的电路应该分隔开来，以避免高压对低压电路的干扰。

3. 接地：必须正确接地，以避免地面噪声和回路问题。

所有接地点都应连接到一个共同的接地平面或接地线。

4. 降噪和去耦电容：在电源输入处和电源输出处应添加合适的降噪和去耦电容，以提供稳定的电源和降低噪声。

5. 温度管理：考虑到开关电源的热量产生，需要设计散热器和散热路径，确保电路稳定运行并具有良好的散热性能。

6. 信号完整性：保持信号线的最短和最直接路径，以减少信号延迟和互相干扰。

7. 过流保护：设计过流保护电路，以避免电路过载和损坏。

8. PCB层序：根据电路的复杂性和特定要求，设计适当的PCB层序，以提供良好的屏蔽和隔离效果。

9. 元件布局：考虑到电路的稳定性和散热问题，合理布置元件，避免集中热源和元件之间的干扰。

10. 绝缘：在高压部分和低压部分需要做绝缘处理，以确保安全。

这些规则只是一些常见的指导原则，具体的规则和要求还取决于具体的开关电源设计和应用场景。

在设计时，还需要根据具体情况做出适当的调整和优化。

三圈两地，开关电源PCB布板要领Ref /thread-174480-1-1.html【作者nc965】有人说关电源的布板反正很麻烦，我同意，因为它是开关电源，不是其他题目是讲“要领”，因此不讲细节，也不是教材，与教材或者他人的理解相左、我也不做过多解释有人说否！细节很重要，决定成败，我说，要领最重要，基本的东西最重要，关键的地方没整对，大方向都错了，谈何细节？因此只捡最重要的讲，其余的自己去琢磨了。

要领就6个字：布局，地线，间距。

其实前4各字基本上是一层意思，后两个字是另外一层意思，这些是要领，其余的都是细节了。

优化图示第一的好与不好，是电容及电感的位置不一样，“C-L-C”π型滤波器不好好（大电流开窗）第二背面的好与不好，就是回路有分割与没分割的区别！不好好（电感后电容开口）第一张图的π型滤波器的电容在电感之后，第二张图的电容管脚铜皮开缺口（保证电流尽量通过电感上方的电容？）。

滤波效果差异其实在图中已经标注出来了的；【nc965】仔细看图，没有说输入输出电流流过电容，正因为输入输出是直流，不能流过电容，那么高频开关电路的高频脉冲交流就只能走电容了，因此电容上的脉冲电流特别大。

恩，这个图例子举的不错，一要遵循电流的流向，二要出线尽量从电容的根部出来。

输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。

发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口其他讨论是不是太宽了也容易被干扰到，最近做一个案子，把IC地线加粗后低压高温烧机时会出现工作不正常。

比如说有些动点（电感与开关管之间）就不宜布的过大【lclbf】看看我画的这个板子，怎么优化？自己感觉IT回来面积太大，有没有想到其他好的方法，还有接地和其他回路有没有问题。

湖南工程学院电子实习课题名称PCB制板与工艺设计专业班级姓名学号指导教师2011年 5 月16 日湖南工程学院电子实习任务书课题名称PCB制板与工艺设计专业班级自动化学生姓名学号指导老师审批任务书下达日期 2011 年 5月 16 日任务完成日期2011年5月 21 日设计内容与设计要求设计内容：对给定的电路（按学号进行分配），使用Protel软件，进行电路图绘制，进行PCB制版设计，设计为双面板，板子大小合适，进行合理的规则设置，PCB板子的元器件布局、布线合理，要求补泪滴、铺铜，电源线与地线不小于20mil，要求按工业化标准设计，并进行必要的合理的抗干扰处理。

设计要求：1）初步分析电路图，按16纸张大小，绘制电路图，若超出16K，则分页绘制。

2）查阅元器件参数与封装，没有的封装要求自建封装库。

3）进行ERC规则检查，生成正确的网络表（不打印）；4）按工业化标准进行PCB制板与工艺设计（参数设置，规则设置，板子大小确定，布局，布线，补泪滴，铺铜，抗干扰处理等）。

5）生成的报表有（网络表，板子信息表，材料清单表，数控钻孔文件，元件拾放文件）；6）写说明书（以图为主，文字为辅）7) 必须打印的文档为：①原理图②材料清单③顶层④底层⑤各层叠印（各层重叠一起打印）⑥丝印层⑦3D效果图。

其他的表单或PCB图层只生成，不打印。

8）提高说明书及电子文档主要设计条件1.现代电子设计实验室（EDA）；2.Protel软件。

3.任务电路图；4.设计书籍与电子资料若干。

5.示范成品PCB样板若干，示范电子成品若干。

说明书格式目录第1章电路图绘制第2章元器件参数对应封装选择及说明（有适当文字说明）第3章 ERC与网络表（有适当文字说明，网络表不需打印）第4章 PCB制板与工艺设计（有适当文字说明）第5章各种报表的生成第6章 PCB各层面输出与打印第7章总结参考文献进度安排设计时间为一周第一周星期一、布置课题任务，课题介绍及讲课。

首先从开关电源的设计及生产工艺开始描述吧，先说说印制板的设计。

开关电源工作在高频率，高脉冲状态，属于模拟电路中的一个比较特殊种类。

布板时须遵循高频电路布线原则。

1、布局：脉冲电压连线尽可能短，其中输入开关管到变压器连线，输出变压器到整流管连接线。

脉冲电流环路尽可能小如输入滤波电容正到变压器到开关管返回电容负。

输出部分变压器出端到整流管到输出电感到输出电容返回变压器电路中X电容要尽量接近开关电源输入端，输入线应避免与其他电路平行，应避开。

Y电容应放置在机壳接地端子或FG连接端。

共摸电感应与变压器保持一定距离，以避免磁偶合。

如不好处理可在共摸电感与变压器间加一屏蔽，以上几项对开关电源的EMC性能影响较大。

输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。

发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口控制部分要注意：高阻抗弱信号电路连线要尽量短如取样反馈环路，在处理时要尽量避免其受干扰、电流取样信号电路，特别是电流控制型电路，处理不好易出现一些想不到的意外，其中有一些技巧现以3843电路举例见图（1）图一效果要好于图二，图二在满载时用示波器观测电流波形上明显叠加尖刺，由于干扰限流点比设计值偏低，图一则没有这种现象、还有开关管驱动信号电路，开关管驱动电阻要靠近开关管，可提高开关管工作可靠性，这和功率 MOSFET高直流阻抗电压驱动特性有关。

下面谈一谈印制板布线的一些原则。

线间距：随着印制线路板制造工艺的不断完善和提高，一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题，完全能够满足大多数应用场合。

考虑到开关电源所采用的元器件及生产工艺，一般双面板最小线间距设为0.3mm，单面板最小线间距设为0.5mm，焊盘与焊盘、焊盘与过孔或过孔与过孔，最小间距设为0.5mm，可避免在焊接操作过程中出现“桥接”现象。

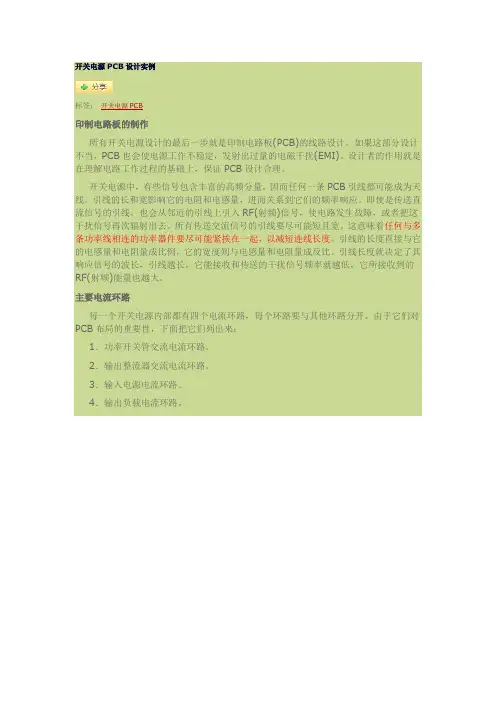

开关电源PCB设计实例标签：开关电源PCB印制电路板的制作所有开关电源设计的最后一步就是印制电路板(PCB)的线路设计。

如果这部分设计不当，PCB也会使电源工作不稳定，发射出过量的电磁干扰(EMI)。

设计者的作用就是在理解电路工作过程的基础上，保证PCB设计合理。

开关电源中，有些信号包含丰富的高频分量，因而任何一条PCB引线都可能成为天线。

引线的长和宽影响它的电阻和电感量，进而关系到它们的频率响应。

即使是传送直流信号的引线，也会从邻近的引线上引入RF(射频)信号，使电路发生故障，或者把这干扰信号再次辐射出去。

所有传送交流信号的引线要尽可能短且宽。

这意味着任何与多条功率线相连的功率器件要尽可能紧挨在一起，以减短连线长度。

引线的长度直接与它的电感量和电阻量成比例，它的宽度则与电感量和电阻量成反比。

引线长度就决定了其响应信号的波长，引线越长，它能接收和传送的干扰信号频率就越低，它所接收到的RF(射频)能量也越大。

主要电流环路每一个开关电源内部都有四个电流环路，每个环路要与其他环路分开。

由于它们对PCB布局的重要性，下面把它们列出来：1．功率开关管交流电流环路。

2．输出整流器交流电流环路。

3．输入电源电流环路。

4．输出负载电流环路。

图59a、b、c画出了三种主要开关电源拓扑的环路。

通常输入电源和负载电流环路并没有什么问题。

这两个环路上主要是在直流电流上叠加了一些小的交流电流分量。

它们一般有专门的滤波器来阻止交流噪声进入周围的电路。

输入和输出电流环路连接的位置只能是相应的输入输出电容的接线端。

输入环路通过近似直流的电流对输入电容充电，但它无法提供开关电源所需的脉冲电流。

输入电容主要是起到高频能量存储器的作用。

类似地，输出滤波电容存储来自输出整流器的高频能量，使输出负载环能以直流方式汲取能量。

因此，输入和输出滤波电容接线端的放置很重要。

如果输入或输出环与功率开关或整流环的连接没有直接接到电容的两端，交流能量就会从输入或输出滤波电容上流进流出，并通过输入和输出电流环“逃逸”到外面环境中。

开关电源PCB设计要点及实例分析开关电源PCB设计要点及实例分析开关电源PCB设计要点及实例分析为了适应电子产品飞快的更新换代节奏，产品设计工程师更倾向于选择在市场上很容易采购到的AC/DC适配器，并把多组直流电源直接安装在系统的线路板上。

由于开关电源产生的电磁干扰会影响到其电子产品的正常工作，正确的电源PCB设计就变得非常重要。

开关电源PCB设计与数字电路PCB设计完全不一样。

在数字电路排版中，许多数字芯片可以通过PCB软件来自动排列，且芯片之间的连接线可以通过PCB软件来自动连接。

用自动排版方式排出的开关电源肯定无法正常工作。

所以,设计人员需要对开关电源PCB设计基本规则和开关电源工作原理有一定的了解。

1 开关电源PCB设计基本要点1.1 电容高频滤波特性图1是电容器基本结构和高频等效模型。

图1 电容器结构和寄生等效串联电阻和电感电容的基本公式是C=Εrε0 （1）式（1）显示，减小电容器极板之间的距离（D）和增加极板的截面积（A）将增加电容器的电容量。

电容通常存在等效串联电阻（ESR）和等效串联电感（ESL）二个寄生参数。

图2是电容器在不同工作频率下的阻抗（ZC）。

图2 电容阻抗（ZC）曲线一个电容器的谐振频率（F0）可以从它自身电容量（C）和等效串联电感量（LESL）得到，即F0= （2）当一个电容器工作频率在F0以下时，其阻抗随频率的上升而减小，即ZC= （3）当电容器工作频率在F0以上时，其阻抗会随频率的上升而增加，即ZC=J2πfLESL（4）当电容器工作频率接近F0时，电容阻抗就等于它的等效串联电阻（RESR）。

电解电容器一般都有很大的电容量和很大的等效串联电感。

由于它的谐振频率很低，所以只能使用在低频滤波上。

钽电容器一般都有较大电容量和较小等效串联电感，因而它的谐振频率会高于电解电容器，并能使用在中高频滤波上。

瓷片电容器电容量和等效串联电感一般都很小，因而它的谐振频率远高于电解电容器和钽电容器，所以能使用在高频滤波和旁路电路上。

开关电源的PCB布线要求开关电源是一种常见的电源之一。

在集成电路的建设中，PCB布线设计是非常重要的，因为合理的PCB布线设计可以大大提高电路的稳定性和可靠性。

特别是在开关电源中，良好的PCB布线设计可以保证电源的性能表现。

因此，本文将介绍开关电源的PCB布线要求。

1. 开关电源PCB布线的基本原则布线设计应遵循以下原则：最短距离布线、线路走向自然、防止串信和互相干扰、保证信号传输质量、减少交叉、噪声与干扰。

开关电源的PCB布线应遵循其工作原理和特征。

因此，布线应考虑以下几个方面：（1）控制单元和功率单元之间的布线开关电源中，控制单元和功率单元之间的布线最好采用双面铜箔。

两面分别贴附于不同的电路板侧面，通过足够的接地区域将控制单元与功率单元连接起来。

此外，控制单元和功率单元之间的布线应避免走近其他信号线，以减少干扰和噪声。

（2）开关管的布局在开关电源的设计中，布置开关管时，应考虑其焊盘的布局，避免电容器等元器件太近，导致开关管与其他元器件之间出现串扰和互相干扰的情况。

同时，开关管布线的电感应该保持足够小，以减少噪声的产生。

（3）输入输出滤波在开关电源中，输入和输出滤波电容应布置在尽可能近的地方，以便缩短电流路径，减小共模噪声，提高抗干扰性。

2. 开关电源PCB布线的具体实现（1）输出过滤电路的布置在开关电源中，输出过滤电容（Cout）、输出电感（LOut）和输出短路电菩（Rout）等元件构成的过滤电路主要是为了抵抗输出端的高频噪声，因此应尽可能在开关管的输出端背面布置上述元件，并较短距离地接线连接一起。

为进一步减小信号在跑动过程中的干扰，如条件允许可以考虑在输出位置借助Lcl滤波来过滤掉高频扰动。

（2）高频降噪电阻的布置在高频降噪电阻（RF）的布置中，为了规避开关管；管贞周围存在的两对互相耦合的集成电路阻抗，对RF电阻的参考铺方式有两种形式，具体布置如下。

（3）控制电路的布置控制电路包括开关电源脉宽调制芯片、反馈电路、保险丝、脉冲变压器等基本单元，其布置和连线应符合以下要求：a. 脉宽调制控制芯片应该在布局与连接两方面得到考虑，控制芯片两侧的布局以及自身内部元器件布局一定要工整、规整、紧凑，以避免噪声的干扰和影响；b. 比较器反馈电路应布置在控制芯片上，以尽可能减少反馈信号跑动的距离和串扰的影响；c. 连接在主电路和控制电路间的脉冲变压器电路应该收紧磁感线，保证高频信号附着到比较器变化的上升沿或下降沿。

太有用了，8个开关电源layout经验！其实对于一个开关电源工程师而言PCB的绘制其实是对一款产品的影响至关重要的部分，如果你不能很好的Layout的话，整个电源很有可能不能正常工作，最小问题也是稳波或者EMC过不去这是别人家的成品开关电源，模组，我会以这个电源模组的设计重点给大家讲一些点的。

经验一，安规走线间距这个是写在协议里面的，如果你不按照这个做，耐压测试一定是过不了的，因为高电压，会直接空气击穿。

注意保险丝之前的距离是比较远的，要求3mm以上，这就是为啥保险丝都会放在电路最前端的原因。

第二个要注意的是就算安规没有写，如果两根走线太近，正常工作也依然会击穿的，两根1mm间距的PCB外层耐压是200V 所以一般220v交流或者310V直流的走线距离至少2mm以上，我一般都是在2.5mm以上的。

这些器件都是有安规要求的，说白了，就是两个器件有最小尺寸需求的，太小的器件其实是不可能过安规的，能明白吗？这就是所谓的开关电源PCB工程师实质上是带着镣铐在跳舞的原因。

开关电源变压器的骨架，同样是为了符合安规所以要有严格的把关。

尤其是初级，到次级的距离，小功率变压器是必须飞线的。

飞线的长度也要被管控，如果飞线太短，耐压可能会受到影响，而如果飞线太长，会有可能对外辐射电磁信号，EMC过不了，所以需要在规格书里面详细写清楚，PCB绘制的时候，飞线的焊盘一定要注意，不能太妖孽。

经验二，电流走向这个其实很少有真的被提及，其实原因也很简单。

很多人不注意啊。

看着两个设计，这部分RV1压敏电阻到后面x2电容之间，为啥走线为啥故意这样走，而不是直接覆铜全部短接？注意这里保险丝之后，接压敏电阻VR1再接x2电容的走线，完全是绕了一个弯这是为什么？理由很简单，不让电流在PCB上面有回头路可以走。

电流只走阻抗最小的部分，如果直接覆铜，必经的元器件就有可能会被跳过，所以这样做不可以。

同样的，这里的电解电容，一样是为了避免电流绕过必经的电容，直接流到负载上。

三圈两地，开关电源PCB布板要领Ref【作者nc965】有人说关电源的布板反正很麻烦，我同意，因为它是开关电源，不是其他题目是讲要领”因此不讲细节，也不是教材，与教材或者他人的理解相左、我也不做过多解释有人说否！细节很重要，决定成败，」我说，要领最重要，基本的东西最重要，关键的地方没整对，大方向都错了，谈何细节？匚因此只捡最重要的讲，其余的自己去琢磨了。

要领就6个字：布局，地线，间距。

其实前4各字基本上是一层意思，后两个字是另外一层意思，这些是要领，其余的都是细节了。

优化图示:AR*71第一的好与不好，是电容及电感的位置不一样，C-L-C ” n型滤波器不好好（大电流开窗）第二背面的好与不好，就是回路有分割与没分割的区别！不好好（电感后电容开口）第一张图的n型滤波器的电容在电感之后，第二张图的电容管脚铜皮开缺口（保证电流尽量通过电感上方的电容？）。

滤波效果差异其实在图中已经标注出来了的；【nC965】仔细看图，没有说输入输出电流流过电容，正因为输入输出是直流，不能流过电容，那么高频开关电路的高频脉冲交流就只能走电容了，因此电容上的脉冲电流特别大。

恩，这个图例子举的不错，一要遵循电流的流向，二要出线尽量从电容的根部出来。

输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子，可影响电源输出纹波指标，两只小容量电容并联效果应优于用一只大容量电容。

发热器件要和电解电容保持一定距离，以延长整机寿命，电解电容是开关电源寿命的瓶劲，如变压器、功率管、大功率电阻要和电解保持距离，电解之间也须留出散热空间，条件允许可将其放置在进风口■■ ?/o +- I 1 :^I ^WB m i其他讨论是不是太宽了也容易被干扰到，最近做一个案子，把IC 地线加粗后低压高温烧机时会出现工作不正常。

比如说 有些动点（电感与开关管之间）就不宜布的过大 【Iclb看看我画的这个板子，怎么优化？自己感觉IT 回来面积太大，有没有想到其他好的方法,还有接地和其他回路有没有问题。
