汽车动力性检测实验指导书

《汽车运用工程》实验指导书王革新金正兴编黑龙江工程学院汽车系2007年10月·哈尔滨实验一：汽车动力性实验一、实验目的和性质目的：测量滑行距离，了解汽车滚动阻力，汽车最高车速及汽车加速能力，分析汽车动力性技术状况。

提高学生综合分析汽车动力性能的能力。

性质：综合性实验。

二、实验仪器设备、材料1.AM-2000非接触式车速仪一套2.丰田海狮客车一台3．耗材：温度计、汽油、打印纸等三、预习内容1.汽车弹性迟滞损失功产生的原因。

2.汽车运行阻力与驱动力平衡图。

3．最高车速的实验条件。

4．测量汽车加速能力的实验条件。

四、实验项目㈠、汽车滑行实验内容与步骤汽车滑行试验：试验时车辆先稳定在某一车速，换入空档滑行到停车，由记录数据S′、V′a 0′，按公式1计算a值代入公式2求得V a0=50km/h时汽车滑行距离。

分析汽车动力性技术水平对道路实验加速能力、V amax、制动效能测定的影响。

S=（-b+（b2+ac）1/2）/2a （式1）a=（V a0′2-bS′）/S′2（式2）S：V a0=50km/h时汽车滑行距离，m；a：计算系数，1/s2；b：常数（车重小于4吨，滑行距离小于600m，b=0.37），m/s2；c：常数（c=771.6），m2/s2。

1. 初始阶段：开机或按复位健，以此复位主机。

2．步路、步长的选择，按目的或要求选择步距和步长。

3．准备试验：当汽车速度略大于预想初这时，表示测试条件已具备，搞档进行滑行。

4．试验过程：当汽车速度降至预想初速度时，按开始键，计算机对汽车速度进行监视．如果测试过程中欲监视其它参数的变化情况可按“切换”被改变局承内容。

5．打印阶段：当滑行给克按结束键，计算机自动对测试过程中的数据进行处理。

被打印I健或打印11键，打印结果。

㈡、汽车最高车速实验内容与步骤汽车达到最高车速后，测定其通过1km路段的时间，即可求得V amax。

1.初始阶段：开机或按复位健l复位主机。

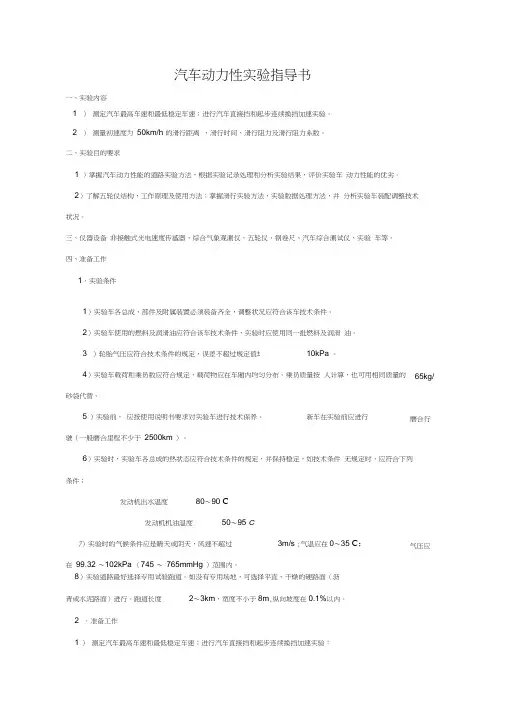

汽车动力性实验指导书一、实验内容1 ）测定汽车最高车速和最低稳定车速；进行汽车直接挡和起步连续换挡加速实验。

2 ）测量初速度为50km/h 的滑行距离、滑行时间、滑行阻力及滑行阻力系数。

二、实验目的要求1 ）掌握汽车动力性能的道路实验方法，根据实验记录处理和分析实验结果，评价实验车动力性能的优劣。

2）了解五轮仪结构，工作原理及使用方法；掌握滑行实验方法，实验数据处理方法，并分析实验车装配调整技术状况。

三、仪器设备非接触式光电速度传感器、综合气象观测仪、五轮仪、钢卷尺、汽车综合测试仪、实验车等。

四、准备工作1．实验条件1）实验车各总成、部件及附属装置必须装备齐全，调整状况应符合该车技术条件。

2）实验车使用的燃料及润滑油应符合该车技术条件，实验时应使用同一批燃料及润滑油。

3 ）轮胎气压应符合技术条件的规定，误差不超过规定值±10kPa 。

4）实验车载荷和乘员数应符合规定，载荷物应在车厢内均匀分布。

乘员质量按人计算，也可用相同质量的砂袋代替。

5 ）实验前，应按使用说明书要求对实验车进行技术保养。

新车在实验前应进行驶（一般磨合里程不少于2500km ）。

6）实验时，实验车各总成的热状态应符合技术条件的规定，并保持稳定，如技术条件无规定时，应符合下列条件；发动机出水温度80〜90 C发动机机油温度50〜95 C7）实验时的气候条件应是睛天或阴天，风速不超过3m/s ;气温应在0〜35 C；在99.32 〜102kPa （745 〜765mmHg ）范围内。

8）实验道路最好选择专用试验跑道。

如没有专用场地，可选择平直、干燥的硬路面（沥青或水泥路面）进行。

跑道长度2〜3km，宽度不小于8m,纵向坡度在0.1%以内。

2 ．准备工作1 ）测定汽车最高车速和最低稳定车速；进行汽车直接挡和起步连续换挡加速实验：65kg/磨合行气压应a ）登记实验车的生产厂名、牌号、型号、发动机号、底盘号和出厂日期等；b）检查车辆外部紧固件的紧固程度，各总成润滑油及润滑状态和密封状况；c ）检查油、电路,并按技术条件进行调整,使其达到最佳工作状态；d ）检查发动机风扇皮带张力,发动机气缸压力、机油压力及发动机怠速转速；e ）检查照明灯、信号灯等能否正常工作；f）检查转向系、离合器、制动系统工作状况，使其保持良好技术状态；g ）对测试仪器进行校验。

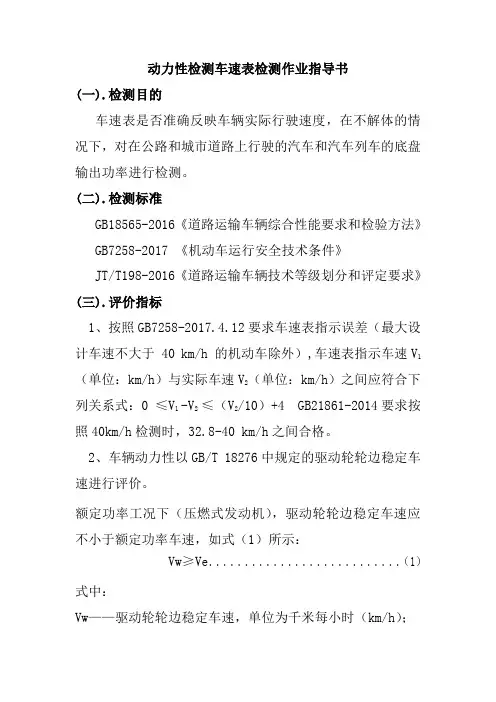

动力性检测车速表检测作业指导书(一).检测目的车速表是否准确反映车辆实际行驶速度，在不解体的情况下，对在公路和城市道路上行驶的汽车和汽车列车的底盘输出功率进行检测。

(二).检测标准GB18565-2016《道路运输车辆综合性能要求和检验方法》GB7258-2017 《机动车运行安全技术条件》JT/T198-2016《道路运输车辆技术等级划分和评定要求》(三).评价指标1、按照GB7258-2017.4.12要求车速表指示误差（最大设计车速不大于 40 km/h 的机动车除外）,车速表指示车速V1（单位：km/h）与实际车速V2（单位：km/h）之间应符合下列关系式：0 ≤V1 -V2 ≤（V2/10）+4 GB21861-2014要求按照40km/h检测时，32.8-40 km/h之间合格。

2、车辆动力性以GB/T 18276中规定的驱动轮轮边稳定车速进行评价。

额定功率工况下（压燃式发动机），驱动轮轮边稳定车速应不小于额定功率车速，如式（1）所示：Vw≥Ve．．．．．．．．．．．．．．．．．．．．．．．．．．．（1）式中：Vw——驱动轮轮边稳定车速，单位为千米每小时（km/h）；Ve——额定功率车速，单位为千米每小时（km/h）。

额定扭矩工况下（点燃式发动机），驱动轮轮边稳定车速应不小于额定扭矩车速，如式（2）所示：Vw≥Vm．．．．．．．．．．．．．．．．．．．．．．．．．．．（2）式中：Vm——额定扭矩车速，单位为千米每小时（km/h）。

(四).设备要求1、动力性检测应采用符合JT/T445要求的底盘测功机进行检验功率。

并装双驱动轴车辆的检验采用三轴六滚筒式底盘测功机。

2、底盘测功机应能根据环境温度、湿度、气压等参数计算功率校正系数，且能根据登录车辆参数和信息，计算测功机的加载力并进行恒力加载。

3、底盘测功机的静态力示值误差为±1.0% ，恒力控制误差为±20N，车速示值误差为±0.3km/h或±1.0%。

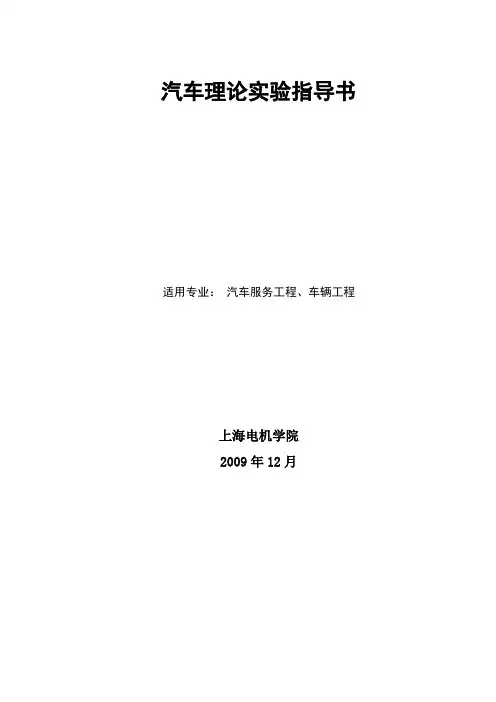

汽车理论实验指导书适用专业：汽车服务工程、车辆工程上海电机学院2009年12月目录前言 (2)实验一汽车动力性实验 (3)实验二汽车燃油经济性实验 (6)实验三汽车制动性实验 (8)前言《汽车理论》作为汽车专业的基础课程，目前在各个高校教学安排中都非常重视，主要讲述了汽车的动力性、燃油经济性、制动性、操纵稳定性、舒适性及通过性。

本门课程的学习为其他汽车专业课程打下理论基础，也为今后实践中合理选用汽车、改装各种专用车、合理使用、管理汽车以及正确地进行汽车试验等创造条件。

同时本课程很多章节涉及到汽车实验，比如汽车的动力性、燃油经济性、制动性等内容均需要有实验作为辅助教学内容。

实验一汽车动力性实验一、实验目的1.1通过试验，加深对《汽车理论》课程中汽车动力性的理解。

1.2掌握汽车动力性试验的一般方法，学会准确记录和处理测量数据。

1.3掌握实验设备的正确操作和测量原理。

1.4培养学生对汽车实验的组织能力。

二、实验内容①最低稳定车速；②汽车起步连续换挡加速试验；三、仪器设备CTM-2004F机动车综合测试仪、OES-Ⅱ速度传感器、实验车。

四、准备工作1．实验条件1）实验车各总成、部件及附属装置，必须装备齐全，调整状况应符合该车技术条件。

2）实验车使用的燃料及润滑油应符合该车技术条件，实验时应使用同一批燃料及润滑油。

3）轮胎气压应符合技术条件的规定，误差不超过规定值±10kPa。

4）实验车载荷和乘员数应符合规定，载荷物应在车厢内均匀分布。

乘员质量按65kg/人计算，也可用相同质量的砂袋代替。

5）实验前，应按使用说明书要求对实验车进行技术保养。

新车在实验前应进行磨合行驶（一般磨合里程不少于2500km）。

6）实验时，实验车各总成的热状态应符合技术条件的规定，并保持稳定，如技术条件无规定时，应符合下列条件；发动机出水温度 80～90发动机机油温度 50～95℃7）实验时的气候条件应是睛天或阴天，风速不超过3m/s；气温应在0～35℃；气压应在99.32～102kPa（745～765mmHg）范围内。

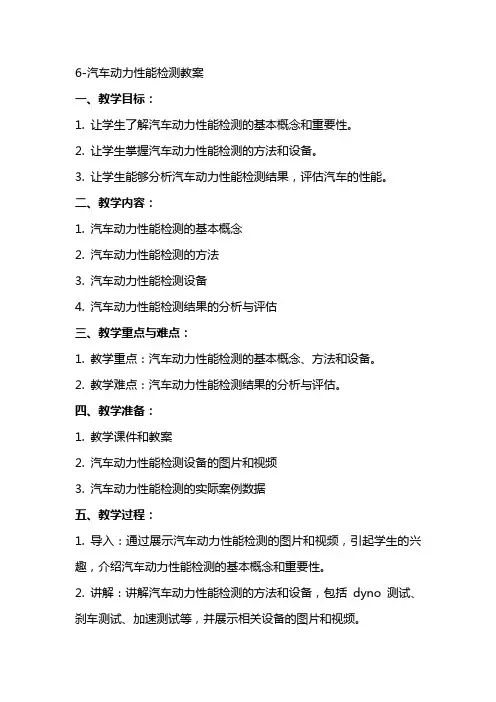

6-汽车动力性能检测教案一、教学目标：1. 让学生了解汽车动力性能检测的基本概念和重要性。

2. 让学生掌握汽车动力性能检测的方法和设备。

3. 让学生能够分析汽车动力性能检测结果，评估汽车的性能。

二、教学内容：1. 汽车动力性能检测的基本概念2. 汽车动力性能检测的方法3. 汽车动力性能检测设备4. 汽车动力性能检测结果的分析与评估三、教学重点与难点：1. 教学重点：汽车动力性能检测的基本概念、方法和设备。

2. 教学难点：汽车动力性能检测结果的分析与评估。

四、教学准备：1. 教学课件和教案2. 汽车动力性能检测设备的图片和视频3. 汽车动力性能检测的实际案例数据五、教学过程：1. 导入：通过展示汽车动力性能检测的图片和视频，引起学生的兴趣，介绍汽车动力性能检测的基本概念和重要性。

2. 讲解：讲解汽车动力性能检测的方法和设备，包括dyno 测试、刹车测试、加速测试等，并展示相关设备的图片和视频。

3. 实践：让学生通过实际案例数据，分析汽车动力性能检测结果，评估汽车的性能。

4. 总结：总结本节课的重点内容，强调汽车动力性能检测在汽车维修和改装中的重要性。

5. 作业：布置相关的练习题，让学生巩固所学内容。

六、教学评估：1. 课堂参与度：观察学生在课堂上的积极参与程度，包括提问、回答问题和讨论。

2. 作业完成情况：评估学生完成作业的质量，包括准确性、完整性和及时性。

3. 实际操作能力：评估学生在实际操作汽车动力性能检测设备时的技能和理解程度。

七、教学拓展：1. 汽车动力性能检测的最新技术和发展趋势。

2. 汽车动力性能检测设备的市场需求和前景。

3. 汽车动力性能检测与汽车节能环保的关系。

八、教学反馈：1. 学生反馈：收集学生对教学内容和教学方法的反馈，了解他们的学习需求和意见。

2. 同行评价：与其他教师交流教学经验和方法，互相借鉴和改进。

3. 教学改进：根据学生反馈和同行评价，不断改进教学方法和内容，提高教学质量。

6-汽车动力性能检测教案第一章：汽车动力性能检测概述1.1 教学目标了解汽车动力性能检测的定义和重要性掌握汽车动力性能检测的主要参数和指标理解汽车动力性能检测的方法和流程1.2 教学内容汽车动力性能检测的定义和作用汽车动力性能检测的主要参数和指标汽车动力性能检测的方法和流程1.3 教学活动引入汽车动力性能检测的概念，引导学生思考其重要性讲解汽车动力性能检测的主要参数和指标，举例说明其含义和作用通过案例分析，让学生了解汽车动力性能检测的方法和流程1.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测的理解学生完成相关练习题，巩固所学内容第二章：汽车动力性能检测设备及原理2.1 教学目标了解汽车动力性能检测设备的种类和功能掌握汽车动力性能检测设备的原理和操作方法理解汽车动力性能检测数据的意义和应用2.2 教学内容汽车动力性能检测设备的种类和功能汽车动力性能检测设备的原理和操作方法汽车动力性能检测数据的意义和应用2.3 教学活动展示不同类型的汽车动力性能检测设备，介绍其功能和应用讲解汽车动力性能检测设备的原理和操作方法，进行实际操作演示分析汽车动力性能检测数据，让学生理解其意义和应用2.4 教学评估学生观察和分析汽车动力性能检测设备，回答相关问题学生参与实际操作，演示对汽车动力性能检测设备的操作方法第三章：汽车动力性能检测方法与流程3.1 教学目标掌握汽车动力性能检测的方法和流程理解不同汽车动力性能检测项目的具体操作步骤学会正确使用汽车动力性能检测设备进行实际操作3.2 教学内容汽车动力性能检测的方法和流程不同汽车动力性能检测项目的具体操作步骤汽车动力性能检测设备的正确使用方法3.3 教学活动讲解汽车动力性能检测的方法和流程，引导学生理解其重要性分组进行不同汽车动力性能检测项目的实际操作，讲解具体操作步骤学生分组进行实际操作，教师进行指导和评估3.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测方法和流程的理解学生完成实际操作，展示对汽车动力性能检测设备的正确使用方法第四章：汽车动力性能检测数据分析与应用4.1 教学目标理解汽车动力性能检测数据的意义和应用掌握汽车动力性能检测数据的分析方法学会利用汽车动力性能检测数据进行车辆性能评估4.2 教学内容汽车动力性能检测数据的意义和应用汽车动力性能检测数据的分析方法利用汽车动力性能检测数据进行车辆性能评估的方法4.3 教学活动讲解汽车动力性能检测数据的意义和应用，引导学生理解其重要性分析不同汽车动力性能检测数据，讲解其分析方法学生分组进行车辆性能评估，利用汽车动力性能检测数据进行实际操作4.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测数据的理解和分析能力学生完成车辆性能评估，展示对汽车动力性能检测数据的应用能力第五章：汽车动力性能检测实验与实践5.1 教学目标掌握汽车动力性能检测实验的基本方法和步骤学会正确使用汽车动力性能检测设备进行实际操作理解汽车动力性能检测实验结果的意义和应用5.2 教学内容汽车动力性能检测实验的基本方法和步骤汽车动力性能检测设备的正确使用方法汽车动力性能检测实验结果的意义和应用5.3 教学活动讲解汽车动力性能检测实验的基本方法和步骤，引导学生理解实验过程分组进行汽车动力性能检测实验，讲解具体操作步骤学生分组进行实验，教师进行指导和评估5.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验的理解和操作能力学生完成实验报告，展示对汽车动力性能检测实验结果的理解和应用能力第六章：汽车动力性能检测实验注意事项6.1 教学目标了解汽车动力性能检测实验的安全注意事项掌握汽车动力性能检测设备的正确使用方法理解实验过程中可能出现的问题及解决方法6.2 教学内容汽车动力性能检测实验的安全注意事项汽车动力性能检测设备的正确使用方法实验过程中可能出现的问题及解决方法6.3 教学活动讲解汽车动力性能检测实验的安全注意事项，强调实验安全的重要性演示汽车动力性能检测设备的正确使用方法分析实验过程中可能出现的问题及解决方法6.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验安全注意事项的理解学生完成实际操作，展示对汽车动力性能检测设备的正确使用方法第七章：汽车动力性能检测实验数据处理7.1 教学目标掌握汽车动力性能检测实验数据的处理方法理解实验数据处理的意义和应用学会利用实验数据进行汽车动力性能评估7.2 教学内容汽车动力性能检测实验数据的处理方法实验数据处理的意义和应用利用实验数据进行汽车动力性能评估的方法7.3 教学活动讲解汽车动力性能检测实验数据的处理方法，引导学生理解其重要性分析不同汽车动力性能检测实验数据，讲解其处理方法学生分组进行实验数据处理，利用实验数据进行汽车动力性能评估7.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验数据处理的理解和能力学生完成实验数据处理，展示对实验数据进行汽车动力性能评估的能力8.1 教学目标8.2 教学内容8.3 教学活动8.4 教学评估第九章：汽车动力性能检测实验成果评价9.1 教学目标掌握汽车动力性能检测实验成果的评价方法理解实验成果评价的意义和应用学会利用实验成果进行汽车动力性能评估9.2 教学内容汽车动力性能检测实验成果的评价方法实验成果评价的意义和应用利用实验成果进行汽车动力性能评估的方法9.3 教学活动讲解汽车动力性能检测实验成果的评价方法，引导学生理解其重要性分析不同汽车动力性能检测实验成果，讲解其评价方法学生分组进行实验成果评价，利用实验成果进行汽车动力性能评估9.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验成果评价的理解和能力学生完成实验成果评价，展示对实验成果进行汽车动力性能评估的能力第十章：汽车动力性能检测实验总结与反思10.1 教学目标掌握汽车动力性能检测实验总结的方法和步骤理解实验总结的意义和应用10.2 教学内容汽车动力性能检测实验总结的方法和步骤实验总结的意义和应用10.3 教学活动讲解汽车动力性能检测实验总结的方法和步骤，引导学生理解其重要性分析实验总结的意义和应用10.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验总结方法和步骤的理解学生完成实验总结，展示对实验总结的意义和应用的掌握第十一章：汽车动力性能检测实验案例分析11.1 教学目标了解汽车动力性能检测实验案例的分析方法掌握汽车动力性能检测实验案例的解析技巧学会应用实验数据进行汽车动力性能问题诊断11.2 教学内容汽车动力性能检测实验案例的分析方法汽车动力性能检测实验案例的解析技巧应用实验数据进行汽车动力性能问题诊断的方法11.3 教学活动讲解汽车动力性能检测实验案例的分析方法，引导学生理解其重要性分析具体汽车动力性能检测实验案例，讲解其解析技巧学生分组进行实验案例分析，应用实验数据进行汽车动力性能问题诊断11.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验案例分析的理解和能力学生完成实验案例分析，展示对实验数据进行汽车动力性能问题诊断的能力第十二章：汽车动力性能检测实验技术创新与发展12.1 教学目标了解汽车动力性能检测实验技术的创新与发展趋势掌握新型汽车动力性能检测设备的使用方法理解新型汽车动力性能检测技术在实际应用中的优势12.2 教学内容汽车动力性能检测实验技术的创新与发展趋势新型汽车动力性能检测设备的使用方法新型汽车动力性能检测技术在实际应用中的优势12.3 教学活动讲解汽车动力性能检测实验技术的创新与发展趋势，引导学生关注行业动态演示新型汽车动力性能检测设备的使用方法分析新型汽车动力性能检测技术在实际应用中的优势12.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验技术创新与发展趋势的理解学生完成实际操作，展示对新型汽车动力性能检测设备的正确使用方法第十三章：汽车动力性能检测实验与维修实践13.1 教学目标掌握汽车动力性能检测实验与维修实践的结合方法学会利用汽车动力性能检测结果进行车辆维修理解汽车动力性能检测在车辆维修中的重要性13.2 教学内容汽车动力性能检测实验与维修实践的结合方法利用汽车动力性能检测结果进行车辆维修的方法汽车动力性能检测在车辆维修中的重要性13.3 教学活动讲解汽车动力性能检测实验与维修实践的结合方法，引导学生理解其重要性分组进行汽车动力性能检测实验与维修实践，讲解具体操作步骤学生分组进行实际操作，教师进行指导和评估13.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验与维修实践结合方法的理解学生完成实际操作，展示对汽车动力性能检测结果在车辆维修中应用的能力第十四章：汽车动力性能检测实验教学设计与实践14.1 教学目标掌握汽车动力性能检测实验教学设计的方法和步骤理解汽车动力性能检测实验教学实践的意义和应用学会利用实验教学设计提升汽车动力性能检测教学效果14.2 教学内容汽车动力性能检测实验教学设计的方法和步骤汽车动力性能检测实验教学实践的意义和应用利用实验教学设计提升汽车动力性能检测教学效果的方法14.3 教学活动讲解汽车动力性能检测实验教学设计的方法和步骤，引导学生理解其重要性分析汽车动力性能检测实验教学实践的意义和应用学生分组进行实验教学设计，利用实验教学设计提升汽车动力性能检测教学效果14.4 教学评估学生参与讨论，回答问题，展示对汽车动力性能检测实验教学设计方法和步骤的理解学生完成实验教学设计，展示对实验教学实践的意义和应用的掌握第十五章：汽车动力性能检测实验教学成果评价与反思15.1 教学目标掌握汽车动力性能检测实验教学成果的评价方法理解实验教学成果评价的意义和应用学会利用实验教学成果进行教学反思和提升15.2 教学内容汽车动力性能检测实验教学成果的评价方法实验教学成果评价的意义和应用利用实验教学成果进行教学反思和提升的方法15.3 教学活动讲解汽车动力性能检测实验教学成果的评价方法，引导学生理解其重要性分析不同汽车动力性能检测实验教学成果，讲解其重点和难点解析重点：汽车动力性能检测的主要参数和指标汽车动力性能检测的方法和流程汽车动力性能检测设备的正确使用方法实验数据的处理方法及其在车辆性能评估中的应用实验成果的评价方法及其在教学反思和提升中的应用难点：汽车动力性能检测设备的工作原理和操作方法实验过程中可能出现的问题及解决方法实验数据的分析和应用实验成果的评价和反思实验教学设计与实践。

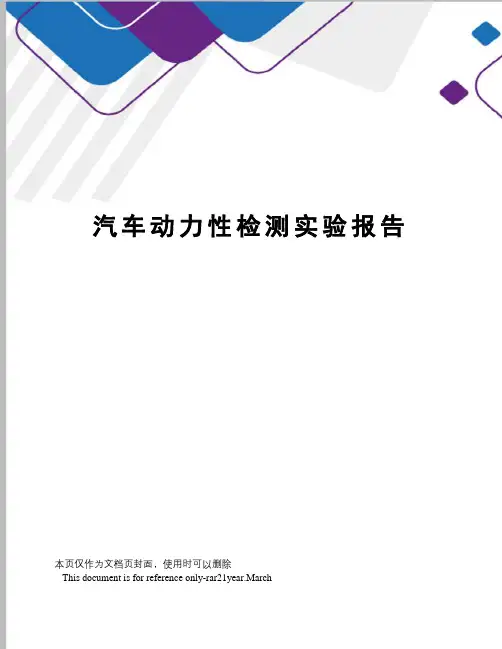

汽车动力性检测实验报告本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March汽车动力性检测实验报告一、实验目的通过底盘测功机试验台对汽车驱动轮输出功率进行检测，检测汽车动力性，使学生能够学会底盘测功试验台的使用方法；了解仪器设备的工作原理以及实验方法和步骤。

深入理解汽车动力性和传动系效率的相关知识。

二、实验原理汽车动力性是汽车在行驶中能达到的最高车速、最大加速能力和最大爬坡能力，是汽车的基本使用性能。

汽车属高效率的运输工具，运输效率的高低在很大程度上取决于汽车的动力性。

这是因为汽车行驶的平均技术速度越高，汽车的运输生产率就越高。

而影响平均技术速度的最主要因素就是汽车动力性。

汽车检测部门一般常用汽车的最高车速、加速能力、最大爬坡度、发动机最大输出功率、底盘输出最大驱动功率作为动力性评价指标。

本实验主要是利用底盘测功试验台对汽车驱动轮输出功率进行检测。

汽车动力性室内台架试验的方式，主要是用无外载测功仪检测发动机功率，底盘测功机检测汽车的最大输出功率、最高车速和加速能力。

室内台架试验不受气候、驾驶技术等客观条件的影响，只受测试仪本身测试精度的影响，测试条件易于控制，所以汽车检测站广泛采用汽车动力性室内台架试验方式。

为了取得精确的测量结果，底盘测功机的生产厂家，应在说明书中给出该型底盘测功机在测试过程中本身随转速变化机械磨擦所消耗的功率，对风冷式测功机还需给出冷却风扇随转速变化所消耗的功率。

另外，由于底盘测功机的结构不同，对汽车在滚筒上模拟道路行驶时的滚动阻力也不同，在说明书中还应给出不同尺寸的车轮在不同转速下的滚动阻力系数值。

三、实验设备电涡流底盘测功试验台一台、小货车一部。

四、实验结果1.汽车底盘输出功率的检测方法通过底盘测功机检测车辆的最大底盘驱动功率，用以评定车辆的技术状况等级。

(1)在动力性检测之前，必须按汽车底盘测功机说明书的规定进行试验前的准备。

实验一汽车动力性道路试验一、实验目的1、了解汽车动力性能道路试验的要求；2、掌握汽车动力性能的道路试验方法；3、能够了解汽车测试仪器的工作原理，掌握仪器的操作规程；4、能根据试验记录处理和分析试验结果，评价试验车动力性能的优劣。

5、了解GB/T12534 汽车道路试验方法通则GB/T12543 汽车加速性能试验方法GB/T12544 汽车最高车速试验方法GB/T12547 汽车最低稳定车速试验方法二、实验仪器设备及要求1、实验仪器设备(1）非接触式汽车性能测试仪型号：AM-2026A组成：速度传感器、制动传感器和主机.其中主机由8位CPU、EPROM、RAM、键盘、LED显示器、微型打印机及接口电路等组成,配接速度传感器、制动传感器等。

速度传感器包括照明灯和探头两部分。

工作原理:以微型电脑为核心部件,配以相应的I/O接口及外设，不需要与路面接触或设置任何测量标准，采用光电空间相关滤波技术，安装在车上的光电路面探测器（即速度传感器）照射路面，把路面图象变换成频率信号,经CPU分析处理得到汽车在每一时刻的速度,用于汽车动力性、制动性的测试。

该速度传感器可克服五轮仪由于接触地面发生滑动、跳动和轮胎气压变化而产生的误差。

测试功能：汽车滑行试验、制动试验（轿车热衰退试验)、最低稳定车速与最高车速的测定、直接档加速和连续换挡加速试验、等速油耗试验、百公里油耗试验、加速油耗试验、多工况油耗试验等.（2）试验车(3）DEM6型轻便三杯风向风速表、空盒式大气压表2、试验要求（1）车辆条件①试验车辆应处于良好状态，如点火系、供油系、制动蹄鼓间隙、车轮轴承紧度、车轮定位、轮胎气压与标准值相差不超过±10kpa等。

②对于车辆载荷,我国规定动力性试验时汽车为满载,货车内可以按规定载质量均匀放置砂袋；乘用车、客车以及货车驾驶室的乘员可以用重物替代，每位乘员的质量相当于65kg。

③汽车试验时应具有的正常温度状态为：冷却水温度80～90℃；发动机机油温度60～95℃；变速器及驱动桥齿轮油温度不低于50℃。

一、实验目的1. 理解汽车动力性的基本概念和评价指标。

2. 掌握汽车动力性实验的基本方法和步骤。

3. 通过实验验证汽车动力性参数，为汽车设计和优化提供依据。

二、实验原理汽车动力性是指汽车在行驶过程中，从发动机输出动力到驱动车轮，实现行驶性能的能力。

主要评价指标包括最高车速、加速性能、最大爬坡度、起步加速性能等。

三、实验设备1. 汽车一辆（实验车型：XXX）2. 底盘测功机（型号：XXX）3. 非接触式测速仪（型号：XXX）4. 数据采集器（型号：XXX）5. 计算机软件（例如：Matlab）四、实验步骤1. 实验准备- 确保汽车处于良好状态，轮胎气压适中。

- 检查底盘测功机、测速仪、数据采集器等设备是否正常工作。

2. 实验一：最高车速实验- 将汽车停放在底盘测功机上，启动底盘测功机。

- 以恒定加速度驱动汽车，当汽车达到稳定速度时，记录汽车行驶距离和通过时间。

- 根据公式计算最高车速：v = s / t，其中v为最高车速，s为行驶距离，t 为通过时间。

3. 实验二：加速性能实验- 将汽车停放在底盘测功机上，启动底盘测功机。

- 以恒定加速度驱动汽车，当汽车达到预定速度时，记录汽车行驶距离和通过时间。

- 根据公式计算加速性能：a = (v2 - v1) / t，其中a为加速度，v1为起始速度，v2为终止速度，t为加速时间。

4. 实验三：最大爬坡度实验- 将汽车停放在底盘测功机上，启动底盘测功机。

- 将底盘测功机设置为爬坡模式，以恒定加速度驱动汽车，当汽车达到预定爬坡度时，记录汽车行驶距离和通过时间。

- 根据公式计算最大爬坡度：θ = arctan(f)，其中θ为爬坡度，f为滚动阻力系数。

5. 数据采集与分析- 将实验数据导入计算机，使用软件进行数据分析和处理。

- 根据实验结果，绘制汽车动力性曲线图，分析汽车动力性性能。

五、实验结果与分析1. 最高车速- 实验结果：最高车速为XXX km/h。

- 分析：根据实验结果，汽车的最高车速达到了预期目标。

汽车动力性实验报告一、实验目的汽车动力性是汽车在行驶中能达到的最高车速、加速能力和爬坡能力的重要性能指标。

本次实验的目的是通过对汽车动力性相关参数的测量和分析，深入了解汽车的动力性能，为汽车的设计、改进和使用提供参考依据。

二、实验设备与工具1、实验车辆：选取了一辆_____型号的汽车，车辆状况良好，各项性能指标符合实验要求。

2、测速仪：用于测量汽车行驶速度。

3、坡度仪：用于测量爬坡时的坡度。

4、计时器：记录汽车加速和爬坡的时间。

三、实验原理1、最高车速实验汽车在水平良好的路面上，以最高挡位行驶，通过测速仪测量其能达到的稳定最高车速。

2、加速性能实验汽车从静止状态开始，全力加速，通过计时器记录达到一定车速所需的时间，计算出加速度。

3、爬坡能力实验汽车在一定坡度的道路上行驶，测量其能克服的最大坡度。

四、实验步骤1、最高车速实验（1）选择一条长直、平坦、无交通干扰的道路作为实验场地。

（2）将汽车预热至正常工作温度。

（3）驾驶员将挡位挂至最高挡，全油门加速，当车速达到稳定后，记录此时的车速。

2、加速性能实验（1）在同一道路上，标记出起始点和终点。

（2）汽车静止在起始点，驾驶员将挡位挂至合适挡位，迅速踩下油门踏板，全力加速，同时计时器开始计时，当汽车达到设定的车速时，停止计时。

（3）重复实验多次，取平均值。

3、爬坡能力实验（1）找到具有一定坡度的道路。

（2）汽车以最低挡位缓慢上坡，逐渐增加油门，直到汽车无法继续前进，记录此时的坡度。

五、实验数据及处理1、最高车速实验经过多次实验，测得汽车的最高车速为_____km/h。

2、加速性能实验从 0 加速到 60km/h 所需时间为_____s，从 0 加速到 100km/h 所需时间为_____s。

3、爬坡能力实验汽车能够克服的最大坡度为_____°。

对实验数据进行分析，可以得出汽车的动力性能在不同方面的表现。

六、实验结果分析1、最高车速最高车速反映了汽车在良好路面上的行驶能力。

汽车动力性检测实验指导书汽车动力性检测项目及检测方法一、汽车动力性评价指标汽车动力性是汽车在行驶中能达到的最高车速、最大加速能力和最大爬坡能力，是汽车的基本使用性能。

汽车属高效率的运输工具，运输效率的高低在很大程度上取决于汽车的动力性。

这是因为汽车行驶的平均技术速度越高，汽车的运输生产率就越高。

而影响平均技术速度的最主要因素就是汽车动力性。

随着我国高等级公路里程的增长，公路路况与汽车性能的改善，汽车行驶车速愈来愈高，但在用汽车随使用时间的延续其动力性将逐渐下降，不能达到高速行驶的要求，这样不仅降低了汽车应有的运输效率及公路应有的通行能力，而且成为交通事故、交通阻滞的潜在因素。

因此，在交通部1990年发布的13号令中，特别要求对汽车动力性进行定期检测。

动力性检测合格是营运汽车上路运行的一项重要技术条件。

1995年交通部为了提高在用汽车的技术性能，发布了JT/T198-95《汽车技术等级评定标准》，将动力性作为第一项主要性能进行评定。

另外早在1983年国家颁布的GB3798《汽车大修竣工出厂技术条件》第2.6项中对汽车大修后的加速性能规定了最低要求，这都说明了国家对在用汽车动力性的重视。

汽车检测部门一般常用汽车的最高车速、加速能力、最大爬坡度、发动机最大输出功率、底盘输出最大驱动功率作为动力性评价指标。

TOP(km/h)1.最高车速υamax最高车速是指汽车以厂定最大总质量状态在风速≤3m/s的条件下，在干燥、清洁、平坦的混凝土或沥青路面上，能够达到的最高稳定行驶速度。

TOP2.加速能力t（s）汽车加速能力是指汽车在行驶中迅速增加行驶速度的能力。

通常用汽车加速时间来评价。

加速时间是指汽车以厂定最大总质量状态在风速≤3m/s的条件下，在干燥、清洁、平坦的混凝土或沥青路面上，由某一低速加速到某一高速所需的时间。

(1)原地起步加速时间，亦称起步换档加速时间，系指用规定的低档起步，以最大的加速度（包括选择适当的换档时机）逐步换到最高档后，加速到某一规定的车速所需的时间，其规定车速各国不同，如0-50 km/h，对轿车常用0-80 km/h，0-100 km/h，或用规定的低档起步，以最大加速度逐步换到最高档后，达到一定距离所需的时间，其规定距离一般为0-400m，0-800m，0-100Om，起步加速时间越短，动力性越好；(2)超车加速时间亦称直接档加速时间，指用最高档或次高档，由某一预定车速开始，全力加速到某一高速所需的时间，超车加速时间越短，其高档加速性能越好。

汽车动力性实验学生模板实验一汽车动力性试验一、实验内容测定汽车最高车速和最低稳定车速；进行汽车直接档和起步连续换档加速实验。

二、实验目的要求掌握汽车动力性能的道路实验的原理和方法，根据实验记录处理和分析实验结果，评价实验。

汽车动力性能的优劣。

三、仪器设备五轮仪、发动机转速表、秒表、综合气象观测仪、钢卷尺、标杆、实验车等。

四、实验内容1．实验条件应包括实验车技术状况，轮胎气压，载荷，实验道路条件和气候条件等1．最高车速测定（1）在实验道路上选定中间一段500m作为测速路段，其两端各设100m为准备路段，并用标杆做好标志。

（2）根据实验车加速性能的优劣，选定充足的加速区间，使实验车驶入测速路段前已达到最高的稳定车速。

测定其以最高稳定车速通过测速路段的时间，往返各进行一次。

填好下表数据2．最低稳定车速测测定（1）在实验路段上选定两段长100m的测量路段，两段之间相隔200～300m。

（2）汽车挂直接挡，在测量路段前保持可以稳定行驶的最低稳定车速驶入测量路段，通过五轮仪或车速行驶记录装置观察车速，测定通过第一个测量路段的时间；驶离第一个测量路段后，急速踩下油门踏板，发动机不应熄火，传动系不应颤动，加速至20～25km/h，并在第二个测量路段前再稳定至最低稳定车速驶入测量路段，测量通过第二个测量路段的时间。

根据实验情况，适当提高或降低驶入测量路段前的稳定车速，重复实验。

（3）实验中，在测量路段不允许切断离合器，使离合器打滑或使用制动。

（4）实验往返各进行一次，按4次通过测量路段的时间取算术平均值，计算出汽车直接档的最低稳定车速。

3．汽车直接档和起步连续换档加速实验在实验路段上选定中间一段1500m作为加速实验路段，两端各设100m为初速度路段。

（1）汽车直接档加速实验实验车经充分预热行驶后，以稍高于直接挡的最低稳定车速为初速度（选5的整倍数，如10、15、20、25km/h），匀速通过100m路段，在进入实验路段前10m左右打开五轮仪开始记录，至加速实验路段起点处，急速将油门踩到底，使汽车加速至该档最高车速的80%以上。

前言一、实验目的：1、了解测试原理与方法、培养学生正确的选用测试装置；2、掌握汽车实验方法、数据处理和分析方法；3、接触工程实际的各种实验规范和要求；4、能够根据要求选择确定的汽车实验方案，并能够进行数据分析，为进一步学习、研究和处理汽车工程技术问题打下基础。

二、实验内容与要求：通过实验加深学生所学内容，熟悉汽车基本性能的检测方法。

1、汽车悬挂系统固有频率和阻尼比的测定：通过实验了解汽车悬架性能检测时常见的检测仪器设备和汽车悬架性能检测的基本原理。

2、发动机参数测试实验：通过实验熟悉发动机实验台架，掌握发动机调速特性实验的方法，正确操作、准确记录测量数据并分析、评价。

3、汽车动力学测试实验：通过实验了解汽车动力学测试的设备工作原理，基本结构，测试流程并准确记录测量数据。

三、实验注意事项：1、服从实验指导教师的管理，遵守实验室安全管理制度和设备操作规程。

2、实验室应保持肃静、文明、整洁的工作环境和良好的工作秩序，禁止在室内高声喧哗、打闹。

3、实验前认真预习，熟悉实验相关内容。

4、实验期间注意安全，不得乱动与本实验无关的实验设备与器材，如擅自动用与本实验无关的仪器设备造成损失，承担全部责任。

5、严格按照实验步骤进行实验，认真观察和思考。

爱护实验设备。

6、实验完毕后，清理现场，清点工具，摆放整齐，在老师允许下方可离开。

7、课下认真且及时完成实验报告，要求书写工整，图表清晰，并作好总结，如有疑问请在下次实验中提出。

实验一汽车悬挂系统固有频率和阻尼比的测定一、实验目的测定汽车车身部分固有频率、阻尼比和车轮部分的固有频率。

根据要求组成测量系统，掌握测量点的布置及测试系统的调试。

掌握仪器的正确使用方法，对测量数据进行正确的处理和分析，并编制实验报告。

二、实验条件实验应在汽车满载时进行。

根据需要可补充空载时的实验。

实验前需称量汽车总质量及前、后轴的质量。

悬架弹性元件、减振器和缓冲块应符合技术条件规定。

实验车辆轮胎花纹完好，轮胎气压符合技术条件规定的数值。

XX学院实验指导书课程编号： 1215146003课程名称：汽车试验学实验学时： 12 适用专业：车辆工程制定人：屈辰鸣制（修）订时间： 2019年7月专业负责人审核：贾爱琴专业建设工作组审核：2019年 7月实验纪律要求1.请按照时间安排准时进入实验室。

2.请不要带入与实验无关的各类用具及杂物。

请保持安静、整洁的实验环境。

3.请自觉遵守实验室的各项规章制度，听从实验室管理人员和教师的安排。

4.实验过程中设备出现故障时，请不要擅自处理，并请立即报告实验室管理人员。

5.实验完毕时，请按指定位置摆放实验物品，把工作凳排列整齐，有序地离开实验室。

6.学生操作实验过程中，请不要随意更换实验配置，坚决杜绝盗取配件等行为。

7.请爱护实验室的各种设备。

第一部分实验大纲一、教学目的与基本要求学习本课程的目的是培养学生正确地选用测试装置、初步掌握汽车试验方法、数据处理和分析方法，能够根据设计要求设计实用是汽车试验方案，并能够进行初步的数据分析，为学生进一步学习、研究和处理汽车工程技术问题打下基础。

1.任课教师要具备渊博的理论知识和实践指导操作能力的；2.具有专业所必需的制图、计算、实验、测试、文献检索和基本工艺操作等基本技能；3.具有较强的工程实践能力、自学能力和创新意识以及参与科学研究与科技开发的能力；4.具有汽车设计工程师核心岗位相应的车辆设计和应用能力；5.熟悉和掌握安全操作常识，操作过程中零部件和工具的正确放置、分类；操作完成后进行检查和场地及工具的清洁，培养文明生产的良好习惯；6.锻炼和培养学生的动手能力。

二、实验内容与学时分配三、实验成绩评定、考核办法1．实验报告（每个实验均撰写实验报告，实验报告按统一格式，采用统一的报告纸、统一的原始数据记录纸。

报告内容包括：实验名称、实验目的、实验仪器、实验原理、实验内容及简要步骤、数据处理、讨论与小结、原始记录单。

学生要认真书写，字迹整洁、清晰。

教师认真批改每一份报告，批改后签字，在报告上标明成绩。

目录实验一汽车动力性实验 (2)1、最高车速实验 (2)2、最低稳定车速实验 (2)3、加速能力实验 (3)4、滑行实验 (5)实验二汽车燃油经济性实验 (6)实验三汽车制动性实验 (8)附：汽车性能综合测试系统介绍 (10)实验报告格式及要求 (11)主要参考文献 (11)实验一汽车动力性实验一、实验目的和任务1、学习汽车最高车速、最低稳定车速、加速性能、滑行阻力等动力性能的测定方法。

2、了解实验用仪器的主要结构、工作原理和使用方法。

二、实验仪器、设备及材料汽车性能综合测试系统，车速传感器，实验汽车等三、实验原理及步骤1、最高车速实验（1）实验条件：（现场介绍）（2）仪器：汽车性能综合测试系统（3）方法：A、路段设置：在规定的道路上，选定中间一段500米为测速路段，其两段各设100米为准备路段。

B、根据汽车加速性能的优劣选定充足的加速路段，使汽车驶入测定路段前已经具有最高稳定车速，测定汽车以最高车速通过测速路段的时间，接连往返各实验一次。

C、实验结果按测速距离与各次通过测速路段时间的平均值，算出最高车速，最高车速实验记录按下表填写。

2、最低稳定车速实验（1）实验目的测定汽车的最小稳定车速，为加速实验进行准备。

（2）实验方法A、路段设置在规定道路上，选定两段长100米的测量路段，两段之间相隔200~300米。

B、载重汽车用直接挡及超速挡、越野汽车用直接挡及传动系最低挡。

在测量路段前，保持可以稳定行使的最小车速驶入测量路段，测量通过第一个测量路段的时间，驶离第一个测量路段后，急速踩下油门踏板，以发动机不应熄火，传动系不应颤动加速至20~25公里/小时，并在第二测量路段前稳定最小车速，测量通过第二个测量路段的时间，根据实验情况适当提高或者降低驶入测量路段前的稳定车速，重复进行实验。

C 、实验往返进行一次，按4次通过路段时间，取平均值，算出汽车某一挡的最小稳定车速。

())/(416.34321m in h km t t t t S V a +++=式中，S 为测试路段的长度（取平均值），t i 为每次实验通过路段的时间（s ）。
