综合布线系统防雷接地注意事项

装设防雷接地线的注意事项装设防雷接地线是一项重要的工程，它能有效保护建筑物或设备免受雷电攻击。

以下是关于装设防雷接地线的一些注意事项，并对每个要点进行详细描述。

1. 准备工作：在开始装设防雷接地线之前，要先进行相关的准备工作。

包括对场地进行勘测，确定接地装置的位置和布置方式，以及采购必要的材料和工具。

2. 布置方案：在确定接地装置的位置时，需要考虑建筑物的结构和周围的环境条件。

接地线应尽量靠近被保护设备，避免与其他金属结构交叉。

3. 地下钢筋：在布置接地线时，要注意避开地下的钢筋。

由于钢筋对电流的传导能力较好，穿过钢筋可能会导致接地效果不佳。

4. 接地深度：接地线的深度对其效果有重要影响。

一般来说，接地线的埋深应不小于1.5米，但也要根据当地的地质条件和建筑物的高度来确定。

5. 地质状况：接地线的效果还与地质状况有关。

对于湿润的土壤，接地线的效果会更好。

如果地质条件较差，可以考虑采用特殊材料或深钻的方式来提高接地效果。

6. 接地体积：接地体的体积越大，接地效果越好。

在选择接地电极时，应优先考虑大体积的接地装置，例如接地网、接地板等。

7. 接地电阻：接地电阻是一个重要的指标，它反映了接地线的质量。

一般来说，接地电阻应小于10欧姆，否则接地效果就不够理想。

8. 焊接工艺：在安装接地线时，要确保焊接牢固可靠。

焊接点要清洁、无氧化物，并采用合适的焊接材料和工艺。

9. 连接方式：接地线与设备的连接方式也要注意。

常用的连接方式有直接接地和无线电连接两种，选择合适的方式要根据具体的情况来决定。

10. 检测和维护：装设防雷接地线后，还需要进行定期的检测和维护工作，确保接地装置的正常运行。

检测方法可以采用电阻法、微电流法等。

如果发现接地电阻过大或其他异常情况，应及时修复或更换设备。

以上是关于装设防雷接地线的注意事项的详细描述。

在进行装设工作时，要充分考虑建筑物和设备的具体情况，选择合适的接地方式和装置，以确保防雷接地线的可靠性和稳定性。

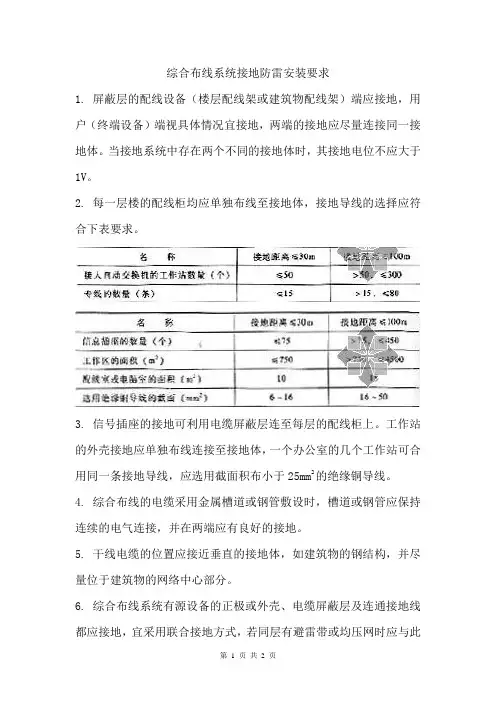

综合布线系统接地防雷安装要求
1. 屏蔽层的配线设备（楼层配线架或建筑物配线架）端应接地，用户（终端设备）端视具体情况宜接地，两端的接地应尽量连接同一接地体。

当接地系统中存在两个不同的接地体时，其接地电位不应大于1V。

2. 每一层楼的配线柜均应单独布线至接地体，接地导线的选择应符合下表要求。

3. 信号插座的接地可利用电缆屏蔽层连至每层的配线柜上。

工作站的外壳接地应单独布线连接至接地体，一个办公室的几个工作站可合用同一条接地导线，应选用截面积布小于25mm2的绝缘铜导线。

4. 综合布线的电缆采用金属槽道或钢管敷设时，槽道或钢管应保持连续的电气连接，并在两端应有良好的接地。

5. 干线电缆的位置应接近垂直的接地体，如建筑物的钢结构，并尽量位于建筑物的网络中心部分。

6. 综合布线系统有源设备的正极或外壳、电缆屏蔽层及连通接地线都应接地，宜采用联合接地方式，若同层有避雷带或均压网时应与此
相连，使整个大楼的接地系统组成一个笼式均压体。

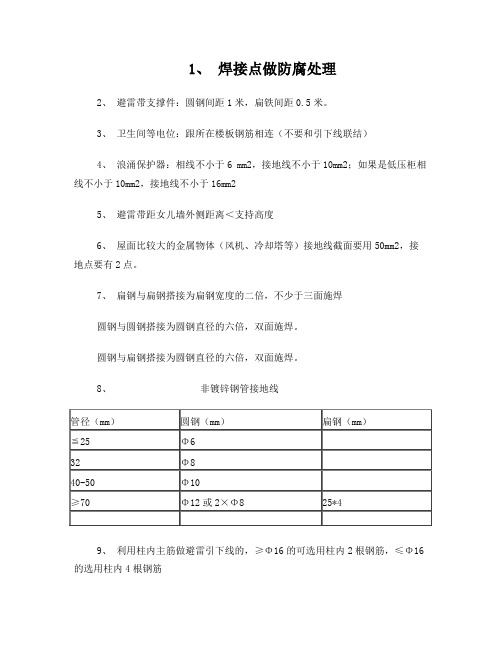

1、焊接点做防腐处理
2、避雷带支撑件：圆钢间距1米，扁铁间距0.5米。

3、卫生间等电位：跟所在楼板钢筋相连（不要和引下线联结）
4、浪涌保护器：相线不小于6 mm2，接地线不小于10mm2；如果是低压柜相线不小于10mm2，接地线不小于16mm2
5、避雷带距女儿墙外侧距离＜支持高度
6、屋面比较大的金属物体（风机、冷却塔等）接地线截面要用50mm2，接地点要有2点。

7、扁钢与扁钢搭接为扁钢宽度的二倍，不少于三面施焊
圆钢与圆钢搭接为圆钢直径的六倍，双面施焊。

圆钢与扁钢搭接为圆钢直径的六倍，双面施焊。

8、非镀锌钢管接地线
9、利用柱内主筋做避雷引下线的，≥Φ16的可选用柱内2根钢筋，≤Φ16的选用柱内4根钢筋
10、突出屋面但低于女儿墙的金属构件不必做防雷接地
11、均压环是高层建筑物为防侧击雷而设计的环绕建筑物周边的水平避雷带。

在建筑设计中当高度超过滚球半径时(一类30米，二类45米，三类60米)，每隔6米设一均压环。

在设计上均压环可利用圈梁内两条主筋焊接成闭合圈，此闭合圈必须与所有的引下线连接。

要求每隔6米设一均压环，其目的是便于将6米高度内上下两层的金属门、窗与均压环连接。

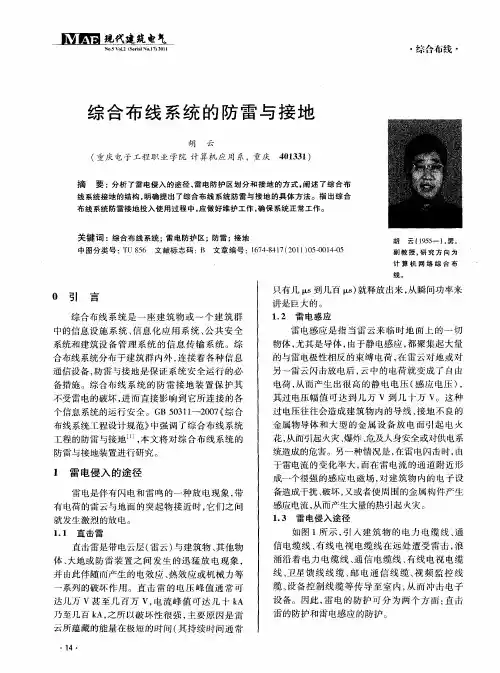

综合布线系统如何防雷
1.接地保护：
接地是综合布线系统中最基本、最有效的防雷措施之一、通过将系统
的金属结构和设备与地面进行良好的接触，能够将雷电能量引入地下，减
少对系统的损害。

接地保护应包括设备接地、金属结构接地和防静电接地等。

2.避雷针：
避雷针是一种能够吸收和释放大量雷电能量的设备，能够有效地降低
被击中的概率。

在综合布线系统的高处设置避雷针，能够将雷电引入地下，减少对系统的冲击。

3.防雷设备：
4.屏蔽措施：
5.距离隔离：
6.接线保护：
7.防火措施：
8.定期检测：
综合布线系统的防雷工作需要综合考虑布线系统的特点和工作环境，
采取多种综合防护措施，尽可能减少雷击对系统的损害。

在实际工程中，
还需要根据具体情况制定详细的防雷方案，并与专业的防雷单位合作，确
保系统的可靠性和安全性。

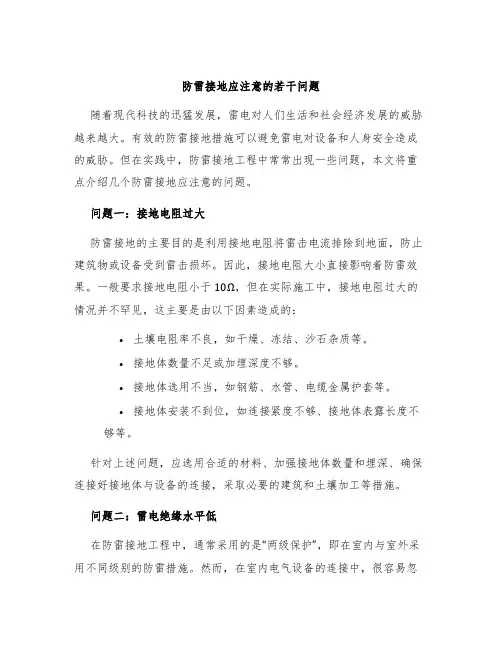

防雷接地应注意的若干问题随着现代科技的迅猛发展，雷电对人们生活和社会经济发展的威胁越来越大。

有效的防雷接地措施可以避免雷电对设备和人身安全造成的威胁。

但在实践中，防雷接地工程中常常出现一些问题，本文将重点介绍几个防雷接地应注意的问题。

问题一：接地电阻过大防雷接地的主要目的是利用接地电阻将雷击电流排除到地面，防止建筑物或设备受到雷击损坏。

因此，接地电阻大小直接影响着防雷效果。

一般要求接地电阻小于10Ω，但在实际施工中，接地电阻过大的情况并不罕见，这主要是由以下因素造成的：•土壤电阻率不良，如干燥、冻结、沙石杂质等。

•接地体数量不足或加埋深度不够。

•接地体选用不当，如钢筋、水管、电缆金属护套等。

•接地体安装不到位，如连接紧度不够、接地体表露长度不够等。

针对上述问题，应选用合适的材料、加强接地体数量和埋深、确保连接好接地体与设备的连接，采取必要的建筑和土壤加工等措施。

问题二：雷电绝缘水平低在防雷接地工程中，通常采用的是“两级保护”，即在室内与室外采用不同级别的防雷措施。

然而，在室内电气设备的连接中，很容易忽视低压电缆终端的防雷保护，造成雷电从室外进入室内电缆，进而对接地系统造成损坏，影响系统正常运行。

因此，必须要加强对低压电缆终端的防雷保护，通过透明线、避雷带、凸缘等方式降低系统的雷电绝缘水平。

问题三：防雷接地应变通处理在防雷接地施工中，很难对所有场所都采用相同的方案进行防雷接地。

尤其是在地形复杂、土壤情况不同、环境条件不同的场合下，更需要根据实际情况进行变通处理。

例如，当接地体埋深不足时，可选用埋深较大的接地体，或在原有的基础上加执行接地体。

当雷电冲击电流过大时，可通过增大接地体表面积、加强接地体之间的极性连通、采用防雷组合大地网等措施来实现防雷效果。

因此，在实际施工中，我们需要根据具体情况，选择合适的接地方案和方法。

问题四：防雷接地检测方法随着防雷接地工程的建设，对于防雷接地效果的检测也变得越来越重要。

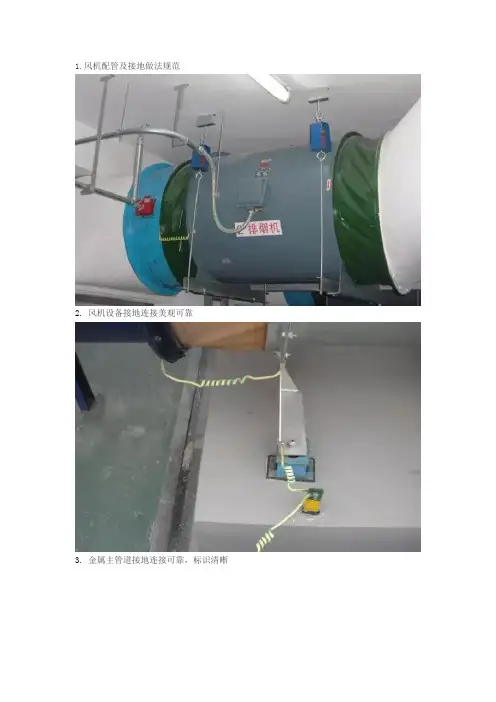

1.风机配管及接地做法规范
2.风机设备接地连接美观可靠
3.金属主管道接地连接可靠，标识清晰
4.屋面避雷带与引下线焊接美观、可靠，标识清晰
5.避雷带穿越伸缩缝敷设加装Ω弯补偿
6.屋面金属管道接地连接做法美观、可靠
7.配电室内接地干线设置美观、标识清晰
8.等电位端子箱设置美观可靠，标识清晰
9.局部等电位箱安装规范，铜排规格符合要求
10.外墙接地测试点设置正确，标识清晰
避雷带安装应注意的问题：
1）建筑物顶部和外墙上的接闪器必须与建筑物栏杆、旗杆、吊车梁、管道、设备、太阳能热水器、门窗、幕墙支架等外露的金属物进行电气连接。

2）高出屋面避雷带、避雷网的非金属突出物体，如烟囱、透气管、天窗等不在保护范围内时，应在其上部增加避雷带、避雷网或避雷针保护。

3)避雷带宜安装在屋顶的外沿和建筑物的突出部分，且应该闭合成为一个环状整体，不应甩头。

4)当利用金属栏杆作避雷网时，拐弯处应弯成圆弧活弯，栏杆壁厚等规格不应小于对标准接闪器所规定的规格，栏杆应与屋面引下线可靠焊接。

对防雷接地的接地要求是什么接地系统是指用来保护人们免受雷击伤害的设备或装置，能将雷电击中的电流引入地下，从而消散掉。

防雷接地系统的设计与安装至关重要，不仅要确保人身安全，还需要减少设备受到雷击的损害。

因此，对防雷接地的要求非常严格。

首先，防雷接地系统需要满足以下基本要求：1.合理布置：接地系统的设计需要合理布置，确保各个设备和设施之间有良好的接地连接，形成一个整体的接地网。

2.低阻抗：接地系统的电阻需要足够低，以确保雷电能够迅速、稳定地引入地下，减少设备受到雷击的可能性。

3.绝缘良好：接地系统需要保持良好的绝缘状况，防止接地线与其他设备或地下管道之间发生不必要的电接触。

4.安全可靠：接地系统需要经过认证，并且应定期检查和维护，以确保其安全性能长期稳定可靠。

其次，根据不同场所的特点以及使用目的，防雷接地系统的要求也会有所不同。

以下是一些具体情况下的防雷接地要求：1.住宅区或商业区：对于住宅区或商业区的防雷接地系统，一般要求地下接地体的埋置深度达到1.5米以上，并且需要与建筑物的主体构件连接，以确保接地体能够迅速、有效地将雷电引入地下。

2.工业区：对于工业区的防雷接地系统，要求地下接地体的埋置深度达到2米以上，并且需要增加接地电极的数量，以确保地下接地网的连接更加均匀稳定。

3.高层建筑：对于高层建筑，由于其高度较大，相对来说更容易成为雷电的撞击目标。

因此，防雷接地系统要求地下接地体具备良好的导电性和机械强度，以确保高层建筑在遭受雷击时能够有效地分散电流。

4.露天场所：对于露天场所，由于没有建筑物的阻挡，雷击的风险较大，因此对接地系统的要求也相对较高。

一般要求地下接地网覆盖范围广，接地电阻较低，并增设接地针等附加装置，以提高接地系统的防护能力。

总之，对防雷接地的要求主要包括合理布置、低阻抗、良好绝缘和安全可靠等方面。

此外，根据不同场所的特点以及使用目的的不同，防雷接地系统还会有一些额外的要求。

在设计和安装接地系统时，需要考虑到具体的场所要求，并遵守相关的标准和规范，以确保接地系统的安全性能和可靠性。

防雷接地规范防雷接地规范是指建筑物、设备设施等在进行接地设计和施工时应遵循的相关规范和标准，旨在确保接地系统能够有效地排除雷电产生的电流，保护人身安全和设备设施的正常运行。

一、选择适当的接地方式1.根据具体情况选择合适的接地方式，如单点接地、多点接地或组合接地等，以保证接地系统的完整性和连通性。

二、接地导体的选材与安装1.接地导体应选择优质的铜材或镀锌钢材，导体截面积应满足相关规范的要求。

2.接地导体应埋设在地下深度不小于0.6m的接地基座中，导体与基座的连接处应严密可靠。

三、接地体的设置1.建筑物的接地体应设置在离建筑物外边缘1m以外的地方，距离应足够远，以防止雷电直击建筑物。

2.接地体的设置数量应充足，根据具体情况合理确定接地体的数量和布局。

四、接地系统的连通性1.接地系统各部分之间的连通应符合相关规范的要求，接地导线的连接应牢固可靠，排除接地系统中的任何断路情况。

2.接地体、接地回线和接地导线的连接处应采用专用接地夹等连接件，确保接触良好。

五、接地系统的维护与检测1.定期对接地系统进行检查和维护，及时排除损坏、腐蚀等情况，保证接地系统的正常运行。

2.接地系统应定期进行电阻测试，确保接地电阻符合相关规范的要求。

六、设备设施的接地保护1.对于易受雷击的设备设施，应在其周围设置专用的接地装置，以提供有效的防雷保护。

2.对于需要进行防雷保护的设备设施，应根据具体情况合理设置接地装置，确保设备设施的接地电阻符合相关规范的要求。

七、建筑物内部的防雷设施1.建筑物内部的电气设备应设置有效的防雷综合保护装置，以保护设备的安全运行。

2.建筑物内部的金属管道、制气管道等设备应与接地系统连接，以防止雷电对这些设备产生的危害。

总之，防雷接地规范是保证建筑物和设备设施在雷电发生时能够及时排除雷电产生的电流，保护人身安全和设备设施的正常运行的重要规范。

建筑和设备设计者在设计和施工过程中必须严格按照相关规范进行操作，确保防雷接地系统的可靠性和有效性。

防雷接地网施工方案的技术要点与注意事项1. 引言在现代社会，雷击事故频繁发生，给人们的生命、财产安全带来了巨大的威胁。

为了有效预防和减少雷击事故的发生，建筑物的防雷接地网施工显得尤为重要。

本文将就防雷接地网施工的技术要点与注意事项进行详细探讨。

2. 地质勘测在进行防雷接地网施工前，需对勘测区域的地质条件进行全面分析和研究。

主要考虑以下几点：2.1 地下水位：地下水位的高低会直接影响接地网的敷设深度，应选择合适的位置避免接地网与地下水接触，避免电流分散。

2.2 地质结构：地质结构的复杂性会影响接地网的施工及使用效果，应特别关注脆弱地层、岩洞和裂隙等情况。

2.3 地耐性：地耐性是决定接地网敷设深度的重要参数，应根据具体地质条件选择合适的耐性。

3. 施工方案设计3.1 接地网型式选择：根据建筑物的类型和用途，选择合适的接地网型式。

常见的接地网型式有等电位接地网和网壳接地网等。

3.2 接地网规模确定：根据建筑物的大小和雷击频率，确定接地网的规模。

一般来说，接地网的电阻值应小于10Ω，以确保有效地将雷电电荷引入地下。

3.3 接地体敷设方式：根据具体情况，选择敷设方式，可采用竖向敷设、横向敷设或混合敷设的方式，以提高接地效果。

3.4 接地电缆选材：接地电缆应选用耐腐蚀、耐湿等性能良好的材料，并注意选择适当截面面积的电缆以保证电流传导效果。

4. 施工技术要点4.1 接地体的埋设：根据设计要求，选择合适的接地体，埋设时要保证接地体周围土壤的密实，减小接地电阻。

4.2 接地电缆的敷设：接地电缆的敷设应按照设计要求进行，保证电缆的绝缘层完好无损，并注意防止电缆被损坏。

4.3 接地体的连接：接地体之间及接地体与建筑物的连接处要牢固可靠，接地电阻应小于设计要求，减少电流泄漏。

4.4 施工过程监控：施工过程中要严格监控接地电阻，确保达到设计要求。

必要时可进行接地电阻测试，排除异常情况。

5. 注意事项5.1 安全防护：施工人员应佩戴合适的防护用品，包括安全帽、防护眼镜、防静电服等。
