555芯片资料

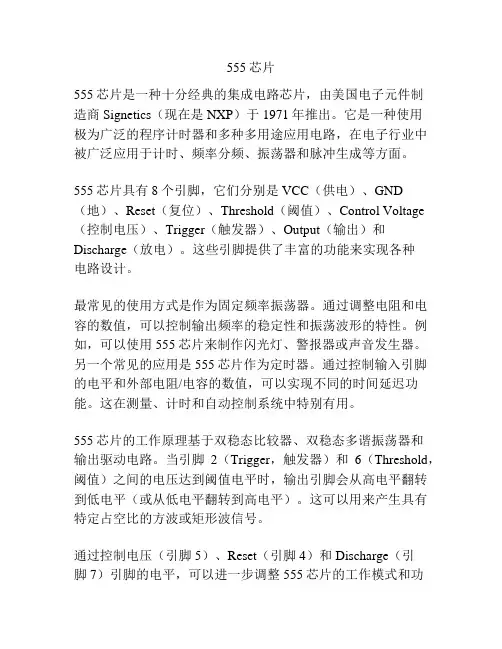

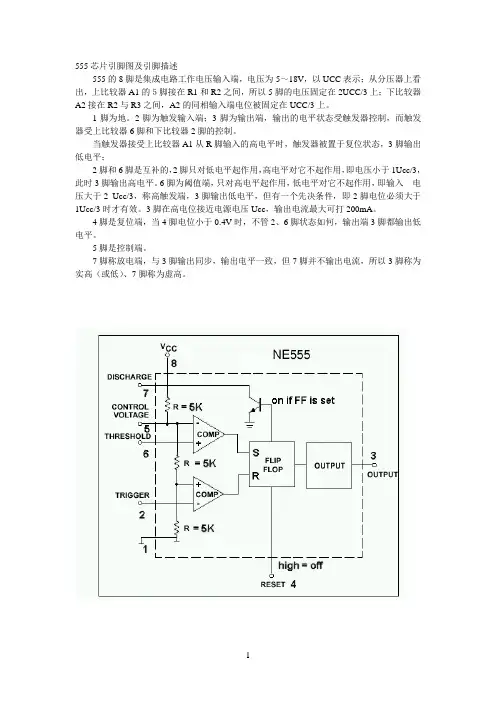

555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

555集成电路管脚,工作原理,特点及典型应用电路介绍.1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

2. 555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

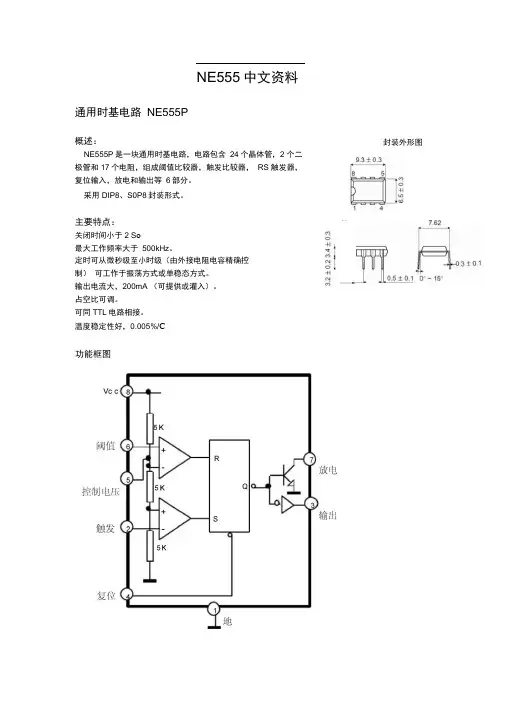

NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 个二极管和17个电阻，组成阈值比较器，触发比较器，RS 触发器，复位输入，放电和输出等6部分。

采用DIP8、S0P8封装形式。

主要特点：关闭时间小于2 S o最大工作频率大于500kHz。

定时可从微秒级至小时级（由外接电阻电容精确控制）可工作于振荡方式或单稳态方式。

输出电流大，200mA （可提供或灌入）。

占空比可调。

可同TTL电路相接。

温度稳定性好，0.005%/C功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25C）（若无其它规定，Vcc=5~15V , Tamb=25应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5〜18V ，以UCC 表示；从分压器上看出，上比较器6脚A1的5脚接在 R1和R2之间，所以5脚的电压固定在 2UCC/3上；下比 较器A2接在R2与R3之间，A2的同相输入端电位被固定在 UCC/3上。

NE555管脚功能介绍：1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发 器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器 A1从R 脚输入的高电平时，触发器被置于复位状态， 3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1UCC/3 , 此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电 压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即 2脚电位必须大于1.单稳态延时电路V ；TVo -)丄工3.开机延迟电路：接通电源输岀Vo 由低跳变到高而延迟的电路。

延迟时间：td=1.1RCVo丄HFUAU o0. 01 uF 1 01WIH-O Vc c启动4.开机延迟电路：接通电源输岀 由高跳变到低而延迟的电路。

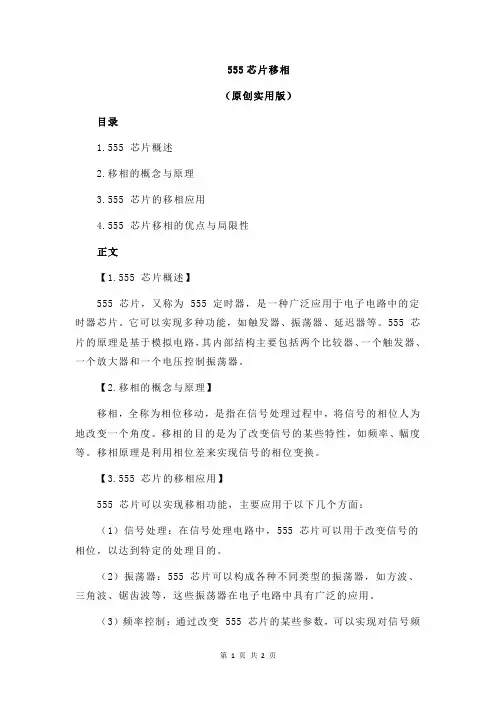

555芯片移相（原创实用版）目录1.555 芯片概述2.移相的概念与原理3.555 芯片的移相应用4.555 芯片移相的优点与局限性正文【1.555 芯片概述】555 芯片，又称为 555 定时器，是一种广泛应用于电子电路中的定时器芯片。

它可以实现多种功能，如触发器、振荡器、延迟器等。

555 芯片的原理是基于模拟电路，其内部结构主要包括两个比较器、一个触发器、一个放大器和一个电压控制振荡器。

【2.移相的概念与原理】移相，全称为相位移动，是指在信号处理过程中，将信号的相位人为地改变一个角度。

移相的目的是为了改变信号的某些特性，如频率、幅度等。

移相原理是利用相位差来实现信号的相位变换。

【3.555 芯片的移相应用】555 芯片可以实现移相功能，主要应用于以下几个方面：（1）信号处理：在信号处理电路中，555 芯片可以用于改变信号的相位，以达到特定的处理目的。

（2）振荡器：555 芯片可以构成各种不同类型的振荡器，如方波、三角波、锯齿波等，这些振荡器在电子电路中具有广泛的应用。

（3）频率控制：通过改变 555 芯片的某些参数，可以实现对信号频率的控制，从而满足不同场合的需求。

【4.555 芯片移相的优点与局限性】555 芯片移相的优点：（1）结构简单：555 芯片内部结构简单，使用方便。

（2）功能多样：555 芯片不仅可以实现移相功能，还可以作为定时器、触发器等使用。

（3）稳定性高：555 芯片的工作稳定性高，抗干扰能力强。

局限性：（1）频率范围有限：555 芯片移相所能实现的频率范围有限，不能满足所有应用场景的需求。

（2）相位控制精度较低：555 芯片移相的相位控制精度相对较低，对于要求高精度的场合可能不适用。

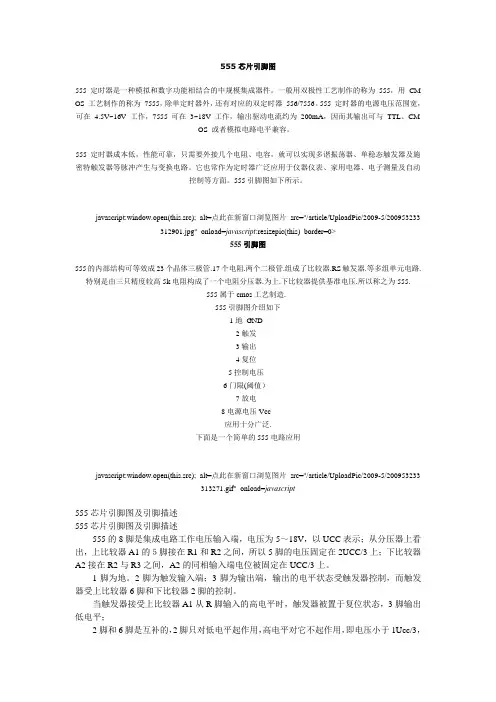

555芯片引脚图555 定时器是一种模拟和数字功能相结合的中规模集成器件。

一般用双极性工艺制作的称为555，用CM OS 工艺制作的称为7555，除单定时器外，还有对应的双定时器556/7556。

555 定时器的电源电压范围宽，可在 4.5V~16V 工作，7555 可在3~18V 工作，输出驱动电流约为200mA，因而其输出可与TTL、CMOS 或者模拟电路电平兼容。

555 定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。

它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。

555引脚图如下所示。

javascript:window.open(this.src); alt=点此在新窗口浏览图片src="/article/UploadPic/2009-5/200953233312901.jpg" onload=javascript:resizepic(this) border=0>555引脚图555的内部结构可等效成23个晶体三极管.17个电阻.两个二极管.组成了比较器.RS触发器.等多组单元电路.特别是由三只精度较高5k电阻构成了一个电阻分压器.为上.下比较器提供基准电压.所以称之为555.555属于cmos工艺制造.555引脚图介绍如下1地GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛.下面是一个简单的555电路应用javascript:window.open(this.src); alt=点此在新窗口浏览图片src="/article/UploadPic/2009-5/200953233313271.gif" onload=javascript555芯片引脚图及引脚描述555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

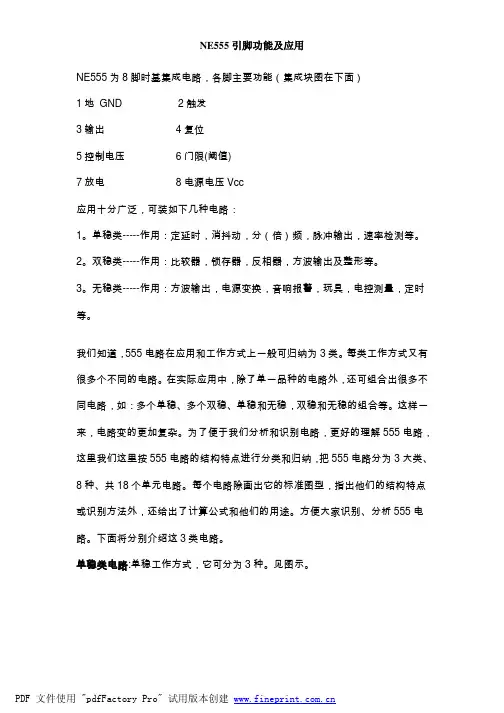

NE555引脚功能及应用NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地GND 2触发3输出4复位5控制电压6门限(阈值)7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。

单稳类-----作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。

2。

双稳类-----作用：比较器，锁存器，反相器，方波输出及整形等。

3。

无稳类-----作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。

我们知道，555电路在应用和工作方式上一般可归纳为3类。

每类工作方式又有很多个不同的电路。

在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。

这样一来，电路变的更加复杂。

为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。

每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。

方便大家识别、分析555电路。

下面将分别介绍这3类电路。

单稳类电路:单稳工作方式，它可分为3种。

见图示。

第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。

他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。

第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。

他们的输入特点都是“RT-7.6-CT”，都是从2端输入。

1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。

第3种（图3）是压控振荡器。

单稳型压控振荡器电路有很多，都比较复杂。

为简单起见，我们只把它分为2个不同单元。

不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。

图中列出了2个常用电路。

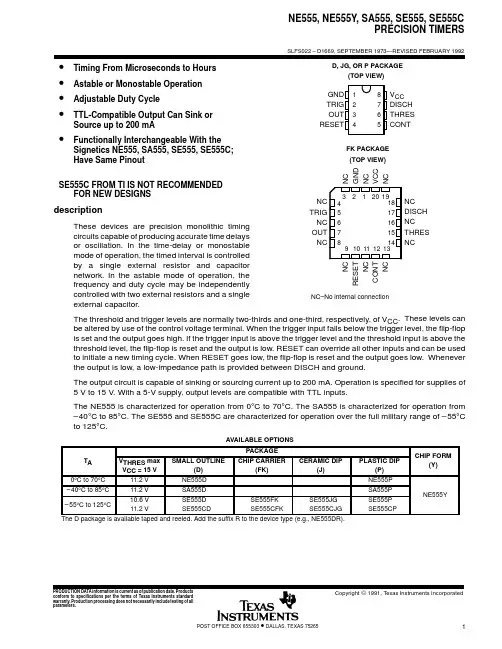

NE555YCHIP FORM(Y)NE555, NE555Y, SA555, SE555, SE555CPRECISION TIMERSCopyright 1991, Texas Instruments IncorporatedNE555, NE555Y, SA555, SE555, SE555C PRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555YPRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992UNITSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555, SA555, SE555, SE555C PRECISION TIMERSTHRES voltage levelTRIG voltage levelRESET currentCONT voltage (open circuit)Low-level output voltage Supply current V CC = 15 VV CC = 5 VV CC = 15 VOutput low, No loadOutput high, No loadVVmAVVVTESTCONDITIONS†Initial error of timing interval‡T A = 25°CT A = MIN to MAX T A = 25°Cppm/°C%/Vns SLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992 NE555, SA555, SE555, SE555CPRECISION TIMERSTHRES voltage level TRIG voltage levelRESET current CONT voltage (open circuit)Low-level output voltageSupply currentV CC = 15 VV CC = 5 V V CC = 15 VOutput low, No loadOutput high, No loadVVmAVVVInitial error of timing interval †%/V nsC L = 15 pFSupply voltage sensitivity of timing intervalSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555YPRECISION TIMERSNE555, SA555, SE555, SE555CPRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555, SA555, SE555, SE555C PRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555, SA555, SE555, SE555CPRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555, SA555, SE555, SE555C PRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555, SA555, SE555, SE555CPRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555, SA555, SE555, SE555C PRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555, SA555, SE555, SE555CPRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992NE555, SA555, SE555, SE555C PRECISION TIMERSSLFS022 – D1669, SEPTEMBER 1973—REVISED FEBRUARY 1992IMPORTANT NOTICETexas Instruments (TI) reserves the right to make changes to its products or to discontinue any semiconductor product or service without notice, and advises its customers to obtain the latest version of relevant information to verify, before placing orders, that the information being relied on is current.TI warrants performance of its semiconductor products and related software to the specifications applicable at the time of sale in accordance with TI’s standard warranty. Testing and other quality control techniques are utilized to the extent TI deems necessary to support this warranty. Specific testing of all parameters of each device is not necessarily performed, except those mandated by government requirements.Certain applications using semiconductor products may involve potential risks of death, personal injury, or severe property or environmental damage (“Critical Applications”).TI SEMICONDUCTOR PRODUCTS ARE NOT DESIGNED, INTENDED, AUTHORIZED, OR WARRANTED TO BE SUITABLE FOR USE IN LIFE-SUPPORT APPLICATIONS, DEVICES OR SYSTEMS OR OTHER CRITICAL APPLICATIONS.Inclusion of TI products in such applications is understood to be fully at the risk of the customer. Use of TI products in such applications requires the written approval of an appropriate TI officer. Questions concerning potential risk applications should be directed to TI through a local SC sales office.In order to minimize risks associated with the customer’s applications, adequate design and operating safeguards should be provided by the customer to minimize inherent or procedural hazards.TI assumes no liability for applications assistance, customer product design, software performance, or infringement of patents or services described herein. Nor does TI warrant or represent that any license, either express or implied, is granted under any patent right, copyright, mask work right, or other intellectual property right of TI covering or relating to any combination, machine, or process in which such semiconductor products or services might be or are used.Copyright © 1995, Texas Instruments Incorporated。

555定时器芯片手册【原创版】目录1.555 定时器芯片概述2.555 定时器的基本原理3.555 定时器的引脚功能及应用4.555 定时器的典型应用电路5.555 定时器的使用注意事项正文【555 定时器芯片概述】555 定时器芯片是一种常用的模拟集成电路，广泛应用于各种定时、延时和触发电路中。

它的主要特点是功能简单、价格低廉、工作稳定可靠，因此深受电子工程师的喜爱。

555 定时器芯片由美国 Signetics 公司发明，现已成为全球通用的标准定时器电路。

【555 定时器的基本原理】555 定时器的基本原理是利用三个电阻器、两个 NAND 门和两个触发器构成一个简单的正反馈电路。

当输入端施加正电压时，触发器被激活，输出端产生一个矩形脉冲信号。

通过调整电阻值可以改变脉冲的宽度和延时时间。

【555 定时器的引脚功能及应用】555 定时器芯片共有 8 个引脚，分别为：1.引脚 1（GND）：地引脚2.引脚 2（VCC）：电源正极3.引脚 3（RESET）：复位引脚，低电平有效4.引脚 4（TRIGGER）：触发器引脚，施加正电压触发器动作5.引脚 5（CONTROL VOLTAGE）：控制电压引脚，决定输出电压的高低6.引脚 6（A）：输出信号 A，矩形脉冲信号7.引脚 7（B）：输出信号 B，矩形脉冲信号的反相信号8.引脚 8（D）：放电引脚，使触发器放电555 定时器芯片可以应用于各种定时、延时和触发电路，如简单的定时器、多功能计时器、电子开关、自动控制等。

【555 定时器的典型应用电路】555 定时器的典型应用电路有：1.简单的延时电路2.触摸式延时开关3.多功能定时器4.电子计数器5.定时闹钟等【555 定时器的使用注意事项】在使用 555 定时器芯片时，需要注意以下几点：1.电源电压范围应为 2V 至 16V，否则可能导致工作不稳定或损坏芯片。

2.负电源引脚（GND）应接在电路的地线上，以保证电路的稳定性。

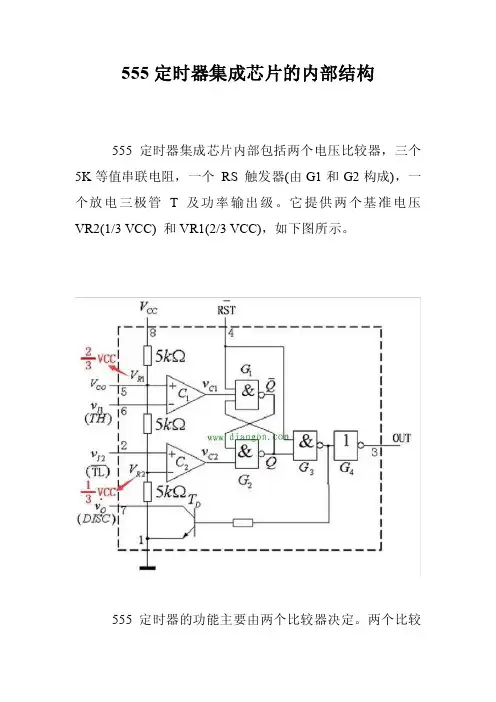

555定时器集成芯片的内部结构
555定时器集成芯片内部包括两个电压比较器，三个5K等值串联电阻，一个RS 触发器(由G1和G2构成)，一个放电三极管T 及功率输出级。

它提供两个基准电压VR2(1/3 VCC) 和VR1(2/3 VCC)，如下图所示。

555 定时器的功能主要由两个比较器决定。

两个比较
器的输出电压控制RS 触发器和放电管T的状态。

在电源与地之间加上电压，且当5脚悬空时，则电压比较器C1 的同相输入端的电压为2/3VCC，C2反相输入端的电压为1/3VCC。

若低触发输入端TL的电压小于1/3 VCC，则比较器C2的输出为0，可使RS 触发器置1，使输出端OUT=1，即输出高电平。

如果高触发端TH的电压大于2/3 VCC，同时TR端的电压大于1/3 VCC，则C1 的输出为0，C2 的输出为1，可将RS 触发器置0，使输出端OUT=0，即输出低电平。

综上所述，在8脚接电源VCC，1脚接地，5脚未外接电压，555时基电路的逻辑功能表如下：
只有彻底理解了这个功能图，才能灵活运用555集成芯片设计产品。

555, 定时器。

555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

555集成电路管脚,工作原理,特点及典型应用电路介绍.1 555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

2. 555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。

NE555中文资料详解555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。

NE555管脚功能介绍：1脚为地。

2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。

当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。

6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。

3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。

4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。

5脚是控制端。

7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。

1555集成电路的框图及工作原理555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。

但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。

此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。

由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。

555芯片管脚介绍555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
