灯具安装方式的表示

一、灯具的安装方式：1 线吊式 CP Wire(Cord) Pendant2 链吊式 CH Chain Pendant3 管吊式 P Pipe(Conuit) erected4 壁装式 W Wall mounted5 吸顶式或直附式 S Ceiling mounted (Absorbed)6 嵌入式 R Recessed in7 顶棚内安装 CR Coil Recessed8 墙壁内安装 WR Wall Recessed9 台上安装 T Table10 柱上安装 CL Colum二、国标的符号线吊式自在器线吊式 SW Wire suspension type 链吊式 CS Catenary suspension type管吊式 DS Conduit suspension type壁装式 W Wall mounted type吸顶式 C Ceiling mounted type嵌入式 R Flush type顶棚内安装 CR Recessed in ceiling墙壁内安装 WR Recessed in wall支架上安装 S Mounted on support柱上安装 CL Mounted on columm座装 HM Holder mounting三、标注代号对照施工图专用——线路敷设方式代号施工图专用——线路敷设方式代号线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，W e--灯泡安装高度，f--安装方式L--光源种类，白炽灯或荧光灯。

电气设计施工图中常用线路敷设方式SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管。

一，导线穿管表示：SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管。

二、导线敷设方式的表示：DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷。

三、灯具安装方式的表示：CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KP C 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P、DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30 -32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。

各种敷设方式代表符号（一）符号, 敷设, 代表符号, 敷设, 代表SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC定：线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TCPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。

电气图纸中敷设方式符号表示大全在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式，下面总结了一些常用的符号表示含义，希望能对大家有所帮助一、导线穿管表示SC——焊接钢管MT——电线管PC——PVC塑料硬管FPC——阻燃塑料硬管CT——桥架MR——金属线槽M——钢索CP——金属软管PR——塑料线槽RC——镀锌钢管二、导线敷设方式表示DB——直埋TC——电缆沟BC——暗敷在梁内CLC——暗敷在柱内WC——暗敷在墙内CE——沿天棚顶敷设CC——暗敷在天棚顶内SCE——吊顶内敷设F——地板及地坪下SR——沿钢索BE——沿屋架，梁WE——沿墙明敷三、灯具安装方式的表示CS——链吊DS——管吊W——墙壁安装C——吸顶R——嵌入S——支架CL——柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCDTQ30——32/2P 这两个是两种塑壳断路器的型号HSM8——63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30——32/2P 也是塑壳断路器的一种，额定电流32A，2极开关四、型号的含义R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

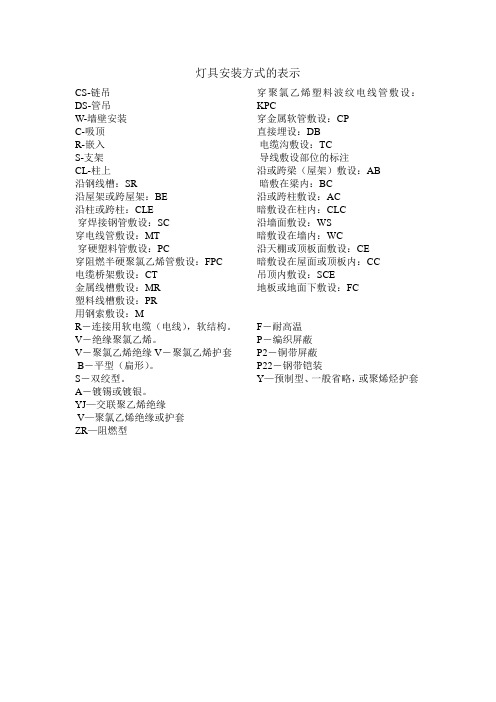

灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
C-吸顶
R-嵌入
S-支架
CL-柱上
沿钢线槽：SR
沿屋架或跨屋架：BE
沿柱或跨柱：CLE
穿焊接钢管敷设：SC
穿电线管敷设：MT
穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT
金属线槽敷设：MR
塑料线槽敷设：PR
用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP
直接埋设：DB
电缆沟敷设：TC
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB
暗敷在梁内：BC
沿或跨柱敷设：AC
暗敷设在柱内：CLC
沿墙面敷设：WS
暗敷设在墙内：WC
沿天棚或顶板面敷设：CE
暗敷设在屋面或顶板内：CC
吊顶内敷设：SCE
地板或地面下敷设：FC
R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温
P－编织屏蔽
P2－铜带屏蔽
P22－钢带铠装
Y—预制型、一般省略，或聚烯烃护套
YJ—交联聚乙烯绝缘
V—聚氯乙烯绝缘或护套ZR—阻燃型。

建筑电气中的W C C C F C代表什么意思Last revision date: 13 December 2020.建筑电气中的WC、CC、FC代表什么意思？推荐答案工程图纸都有图纸设计说明各个字母代表什么意思都有SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设 WE：沿墙面敷设CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内 CLC：暗敷设在柱内WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管 FPC-阻燃塑料硬管CT-桥架 MR-金属线槽M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内 CLC-暗敷在柱内WC-暗敷在墙内 CE-沿天棚顶敷设CC-暗敷在天棚顶内 SCE-吊顶内敷设FC-地板及地坪下 SR-沿钢索BE-沿屋架，梁 WE-沿墙明敷三，灯具安装方式的表示CS-链吊 DS-管吊W-墙壁安装 C-吸顶R-嵌入 S-支架 CL-柱上沿钢线槽：SR 沿屋架或跨屋架：BE沿柱或跨柱：CLE 穿焊接钢管敷设：SC穿电线管敷设：MT 穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT金属线槽敷设：MR 塑料线槽敷设：PR用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP 直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC 沿或跨柱敷设：AC暗敷设在柱内：CLC 沿墙面敷设：WS暗敷设在墙内：WC 沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P也是塑壳断路器的一种，额定电流32A，2极开关。

灯，人们生活中用来照明的工具，每个家庭都会安装使用的必备品。

现在市面上有各式各样的灯具，而生活中最常用的基本还是这四种：吊灯，吸顶灯，壁灯和筒灯。

所以下面小编就为大家介绍下4种常用灯具安装方式，希望能帮助到大家。

1、吊灯吊灯安装在混凝土顶面上时，可采用预埋件、穿透螺栓及胀管螺栓紧固。

而如何挑选胀管螺栓的规格?则需要根据灯具的重量来决定。

注意：单头吊顶的胀管螺栓的规格的最小也不能低于6mm，多头吊灯不能低于8mm，螺栓数量至少2枚。

2、吸顶灯吸顶灯可用胀管螺栓紧固或木螺丝在预埋木砖上紧固。

而如何挑选胀管螺栓的规格?则需要根据灯具的底座大小形状和灯具重量来决定，一般吸顶灯底座形状有圆形、方形和矩形三种。

当采用胀管螺栓紧固吸顶灯时，吸顶灯底座直径超过100mm，其螺栓直径则不得小于6mm，而且必须用2枚螺钉紧固。

当采用木螺丝紧固吸顶灯时，木螺丝的数量不应少于灯具给定的安装孔数。

3、壁灯安装壁灯时，首先需根据底座的构造判断是否采用底台。

底台一般是用木板自制，木板厚度应大于15mm，表面涂刷装饰油漆。

当需要使用底台安装壁灯时，则应先固定底台，再将壁灯固定在底台上，然后用灯位盒的安装螺孔旋入螺钉来固定，也可以在墙面上打孔、预埋木砖或用塑料胀管螺钉来固定，壁灯底座螺丝一般不少于2枚。

壁灯安装高度的判断：如果是吊顶壁灯的话，灯具中心一般距地面2m~2.2m;如果是床头壁灯的话，则1.2m~1.4m为宜。

4、筒灯筒灯基本形状都是圆筒形，灯口为镀铅、镀钛或镀镍的金属宽边圆环，属嵌入式灯具，适用于吊顶上，具有较好的装饰性和照明性。

在安装筒灯时，需要先根据筒灯尺寸、安装位置在吊顶上划线钻孔;再将吊顶内预留电源线与筒灯连接通，调整筒灯固定弹簧片的蝶形螺母，使弹簧片的高度与吊顶厚度相同;最后把筒灯推入吊顶开孔处，并装上合适的灯泡。

以上就是家居中4种常用灯具安装方式，不知道你看懂和学会了没?安装灯具说其简单，其实也不容易，所以在家装时如果你没完全的把握，还是请专业师傅安装一下，你在旁边检查工作。

照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯配电线路的标注方法a—b(c×d)e—f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装灯具安装方式的表示 :CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设线路敷设方式标注PR 塑料线槽敷设PC 硬制塑料管敷设FPC 半硬制塑料管敷设SC 薄电线管敷设RC 水煤气管敷设MR 封闭式金属线槽敷设CT 电线桥架或托盘敷设K 瓷瓶或拄式绝缘子敷设PCL 塑料夹敷设CP 蛇皮管/金属软管敷设QR 铝合金线槽敷设PL阻燃半硬聚乙烯管敷设AL 铝皮线卡敷设SR 沿钢索敷设BE 沿屋架或跨屋架敷设CLE 沿柱或跨柱敷设WE 沿墙面敷设ACE 能进入的吊顶内敷设CE 沿顶棚面或顶板面敷设BC 暗敷设在梁内CLC 暗敷设在柱内WC 暗敷设在墙内FC 暗敷在地面CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F怎样看室内照明电气施工图一、室内电气工程的组成：指供电和用电工程、外线工程、变配电工程、室内配线工程、电力工程、照明工程、防雷工程、接地工程、发电工程和弱点工程（消防报警|广播、电话|闭路电视、互联网等）二、室内电气施工图的作用、组成、特点1、图纸的作用：说明电气工程的构成和功能，描述电气工程的工作原理，提供安装技术数据和使用维护的依据。

灯具安装方法灯具在家居装饰中扮演着非常重要的角色，它不仅能够提供光线，还能够美化家居环境。

因此，正确的安装灯具是至关重要的。

下面将介绍一些常见的灯具安装方法，希望能够帮助大家更好地进行灯具安装。

首先，选择合适的位置。

在安装灯具之前，需要根据实际情况选择合适的位置。

考虑到照明效果和美观性，选择一个合适的位置非常重要。

一般来说，吊灯适合安装在客厅、餐厅等场所，壁灯适合安装在走廊、卧室等地方，而台灯适合放置在桌子上。

因此，在安装灯具之前，一定要先确定好位置。

其次，准备必要的工具和材料。

在安装灯具时，需要准备好一些必要的工具和材料，比如螺丝刀、电钻、膨胀螺丝、吊钩等。

这些工具和材料能够帮助我们更好地进行灯具安装，确保安装的牢固和稳定。

接着，进行电路连接。

在安装吊灯等需要接通电源的灯具时，需要进行电路连接。

首先要关闭总电源开关，然后根据灯具的接线说明，将电源线和灯具线连接好。

在接线过程中，一定要注意保持线路的整齐和牢固，确保安全使用。

然后，进行灯具的固定安装。

在进行灯具的固定安装时，需要根据灯具的安装说明进行操作。

通常情况下，吊灯需要安装吊钩，将灯具挂在吊钩上，并进行固定。

壁灯需要使用膨胀螺丝将灯具固定在墙上，而台灯则需要放置在桌子上并进行固定。

最后，进行灯具的调试和调整。

在安装完成后，需要进行灯具的调试和调整。

首先打开总电源开关，测试灯具是否能够正常使用。

然后根据实际情况，调整灯具的角度和亮度，确保照明效果和美观性。

总的来说，灯具的安装并不复杂，但是需要我们在安装过程中认真细致，确保每一个步骤都做到位。

只有这样，才能够保证灯具的安装质量和使用效果。

希望以上介绍的灯具安装方法能够对大家有所帮助，祝大家在家居装饰中能够拥有更好的照明效果。

、灯具的安装方式:1 线吊式CP Wire(Cord Pendant2链吊式CH Chain Pendant3管吊式P Pipe(Conuit erected4壁装式W Wall mounted5吸顶式或直附式S Ceiling mounted (Absorbed6嵌入式R Recessed in7顶棚内安装CR Coil Recessed8墙壁内安装WR Wall Recessed9台上安装T Table10柱上安装CL Colum、国标的符号线吊式自在器线吊式SW Wire suspension type链吊式CS Catenary suspension type 管吊式DS Conduitsuspension type壁装式W Wall mounted type吸顶式 C Ceiling mounted type嵌入式R Flush type顶棚内安装CR Recessed in ceiling墙壁内安装WR Recessed in wall支架上安装S Mounted on support柱上安装CL Mounted on columm座装HM Holder mounting表达内容三、标注代号对照本图集代汉语拼音代号线吊式自在器线吊式cp固定线吊式cp x x防水线吊式cp1x1x1吊线器式cp2x2x2链吊式cp3x3x3管吊式ch l l吸顶式或直附式p g g 嵌入式( 嵌入不可进人的s d d 顶棚r r r 顶棚内安装( 嵌入可进人的顶棚cr dr dr 墙壁内安装wr br br台上安装t t t支架上安装spj jb b壁装式w柱上安装cl z z 座装hm zh zh施工图专用——线路敷设方式代号施工图专用——线路敷设方式代号线路敷设方式代号PVC用阻燃塑料管敷设DG 用电工钢管敷设VXG用塑制线槽敷设GXG用金属线槽敷设KRG用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM沿柱敷设QM沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA――暗设在梁内ZA—暗设在柱内QL暗设在墙内PA ---- 暗设在屋面内或顶棚内DA暗设在地面或地板内PNA-暗设在不能进入的吊顶内④照明灯具安装方式代号D――吸顶式L 链吊式G ----- 管吊式B――壁装式R ------ 嵌入式BR ---- 墙壁内安装(4 设备标注方法'⑦配电线路的标注方法a ------ b(c x d ------ f其中：a-- 回路编号b-- 导线型号c-- 导线根数d-- 导线截面e-- 敷设方式及穿管管径f-- 敷设部位表示2 根导线表示3 根导线表示n 根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a-- 灯数b-- 型号或编号c-- 每盏照明灯具的灯泡个数d-- 灯泡容量，We-- 灯泡安装高度，mf-- 安装方式L-- 光源种类，白炽灯或荧光灯。

常规道路照明灯具布置的五种基本形式常规道路照明灯具的布置一般有五种形式，具体如下：1、单侧布置所有灯具均布置在道路的同一侧，这种单侧布置方式适合于比较窄的道路。

它要求灯具的安装高度等于或大于路面有效宽度。

单侧布置的优点是诱导性好，造价比较低。

缺点是不设灯的一侧路面亮度（或照度）比设灯的一侧低，因而2个不同方向行驶的车辆得到的照明条件是不同的。

2、交错布置灯具按之字形交替排列在道路两侧，这种双侧交错布置方式适合于比较宽的道路。

它要求灯具的安装高度不小于路面的效宽度的0.7倍。

双侧交错布置的优点是亮度总均匀度可以满足，在雨天提供的照明条件比单侧布置的要好。

缺点是亮度纵向均匀度一般较差，诱导性也不及单侧布置的好，有时会令驾驶员对道路走向产生有些混乱的印象。

3、对称布置灯具相对排列在道路两侧，这种双侧对称布置方式适合于宽路面的道路。

它要求灯具的安装高度不应小于路面有效宽度的一半。

在有中央分车带且其宽度大于单向道路宽度的1/3的双幅路上采用对称布置时，其效果成为2个独立的单侧布置，因而必须按单侧布置处理。

当然，分车带虽窄但沿着分车带有障碍物（如树、防眩屏等）时也应照此处理。

4、横向悬索式布置把灯具悬挂在横跨道路的缆绳上，灯具的垂直对称面与道路轴线成直角。

这种横向悬索式布置方式的灯具安装高度一般都比较低（6~8m），多用于树木较多、遮光比较严重的道路，也用于楼群区难于安装灯杆的狭窄街道，这时可直接反缆绳的两端固定在街道两侧的建筑物上。

采用横向悬索式布灯时，既可以把灯具悬挂在道路中心上方（中心布置），也可以悬挂在道路的一侧（单侧布置）或两侧（对称或交错布置）。

但一般情况下不推荐这种悬挂方式，因为悬挂在缆绳上的灯具容易摆动或转动，以致为驾驶员造成间歇性的闪烁眩光。

5、中心对称布置适合于有中间分车带的双幅路。

灯具安装在位于中间分车带的Y形或T形灯杆上。

灯具的安装高度应等于或大于单向道路的有效宽度。

当中间分车带不太宽时，中心对称布置的灯具，其车道侧和人行道侧的光通量对路面亮度都有贡献。

安装方式及代号含义线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装(4)设备标注方法’⑦配电线路的标注方法a——b(c×d)e——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--灯泡安装高度，mf--安装方式L--光源种类，白炽灯或荧光灯在电气系统图上，常看到有BV -2x4 FEC20 CC.WC等标志图样。

其中FEC20 CC.WC中的FEC是半硬质塑料管CC.WC CC--顶板内暗敷 WC--墙内暗敷SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCFC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷.. ACC--吊顶内敷设CE--沿顶板明敷GGD/M/J①②③G－交流低压配电柜G－电器元件固定安装，固定接线D/M/J－D：电力用柜 M：面板操作 J：静电电容器①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA②－主电路方案代号③－辅助电路方案代号PGL □—□P－低压开启式配电柜G－电器元件固定安装，固定接线L－动力用前面□－设计序号后面□－主电路方案号PGL1型为15KA（有效值），PGL2型为30KA（有效值）；现在PGL已基本不用了，动力大部分采用GGD了。

照明灯具标注方法一般标注方法：灯具吸顶安装标注方法：其中：a--灯数b--型号或编号c--每盏照明灯具的灯泡个数d--灯泡容量，We--f--L--④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装灯具安装方式的表示 :CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设CC 暗敷在顶板内ACC 暗敷在不能进人的吊顶内穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M欢迎共阅穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS一、二、1、2、例绘制它们的外形尺寸，而是用图形符号表示，同时用文字符号、安装代号来说明电气装置和线路的安装位置、相互关系和敷设方法。
