电气绝缘材料针焰试验作业指导书.doc

针焰燃烧测试常于照明、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件、辅件等电工电子设备及其部件、组件的研究、生产和质检部门以及绝缘材料、工程塑料或其它固体可燃材料行业等进行小火焰起燃源程序仿真试验。

适用于：灯具照明、电子电器、汽车部件、动力电池、燃料电池、金属材料、电线电缆、塑胶制品、生物医疗、电力工程、建筑建材、轨道交通、其他行业产品的针焰燃烧检测。

中1创1盟1实1验室针焰燃烧测试参考标准：
符GB 5169.5-2008、 IEC 60695-2-2、IEC 60695-11-5等相关标准要求。

作业指导书针焰试验作业指导书（受控文件）文件编号：CDNTC-WI-M16版次：V1.0发放编号：OA系统发布制/修订：日期： 2019-08-01 审核：日期： 2019-08-01 批准：日期： 2019-08-01制/修订履历1 目的1.1指导检测人员能正确操作设备，按照标准方法进行针焰试验。

1.2依据标准：1）GB 7000.1-2015《灯具一般安全要求与试验》13.3.1 条款；2）GB 19510.1-2008《灯的控制装置第1部分：一般要求和安全要求》18.4 条款；3）GB 19510.14-2008《灯的控制装置第14部分：LED模块用直流或交流电子控制》第 20 章；4）GB/T 5169.5-2008《电工电子产品着火危险试验第5部分：试验火焰针焰试验方法装置、确认试验方法和导则》。

2 适用范围2.1适用于 LED 照明电气产品（灯具、灯的控制装置）及其组装零配件或元器件的塑料部件（或材料），但对陶瓷材料的部件不做本试验。

3 使用设备3.1 针焰试验装置（制造商深圳市德迈盛，型号ZY-H），游标卡尺。

4 职责4.1设备操作人员（检测人员）负责设备的日常检查。

4.2设备管理员组织人员做设备的定期保养、维护。

5 作业程序5.1取样：如果可能，试样应是完整的设备、组件或部件。

必要时，拆除部分外壳或截取适当部位进行试验。

如果试样不可能在设备中的组件或部位上进行，则从设备上取下试样进行试验。

5.2试样预处理：将试样放置在温度 15℃～ 35℃之间，相对湿度 45% ～ 75% 之间的环境条件下至少 24 h。

5.3设备准备：施焰时间设定为10 s，持焰时间设定30 s。

在试验夹具下方 200 mm± 5 mm 处放置一块厚约 10 mm木板，紧密覆盖一层符合ISO 4046-4:2002的包装绢纸。

装载丙烷或丁烷气体，开关由 UNLOCK 调到 FUEL LOCK，旋钮由 OFF 调到 MAX。

北京京安运泰消防技术服务有限公司电气检测作业指导书第A版编制：_________________ H期:审核：__________________ 日期:前言为了预防和减少屯气原因引起的火灾,保护公民人身安全和社会财产安全，遵循“预防为主，防消结合”的消防工作方针，针对建筑电气火灾的特点，进行有效的建筑电气防火检测工作。

制定本作业指导卩的目的是为本公司进行建筑消防电气的检测工作提供技术检测依据。

本作业指导书贯彻了现行国家标准、行业标准的相关内容，同时部分釆用了公安部的行业标准。

1引用标准下列标准包含的条文通过在本作业指导书的引用而构成木作业指导书的条文。

所有标准都会被修订。

当使用最新版木的标准时，木作业指导书相应予以修改。

GB50045-95 (2005)高层民用建筑设计防火规范GB50303-2002建筑电气工程施工质量验收规范GB50254-1996电气装置安装工程低压电器施工及验收规范JGJ16-2008民用建筑电气设计规范GB50053-199410KV及以下变电所设计规范GB50016-2006建筑设计防火规范DB33/1067-2010建筑工程消防验收规范GB50168-2006电气装曽安装工程电缆线路施工及验收规范GB50054-1995低压配屯设计规范GB50116-1998火灾口动报警系统设计规范GB19510. 9-2009灯的控制装置第9部分荧光灯用镇流器的特殊要求GB50217-2007电力工程电缆设计规范GB16895. 14-2010特殊装置或场所的要求，装有桑拿浴加热器的房间和小间GB50171-1992电气装置安装工程一盘，及二次回路结线施工及验收规范DL/T664-2008带电设备红外诊断应用规范2总则3.1建筑电气设备的选择和安装应与环境条件及工作状态相适应并应符合国家的设计和施工的规范和标准。

3.2建筑屯气设备的线路及其附件应符合产品质量标准，有产品合格证。

绝缘测试作业指导书1. 简介绝缘测试是一种常用的电气安全检测方法，用于评估电气设备或电路中绝缘材料的性能和可靠性。

本作业指导书旨在详细介绍绝缘测试的操作步骤、注意事项以及相关仪器使用方法，以确保测试的准确性和安全性。

2. 仪器和设备在进行绝缘测试之前，需要准备以下仪器和设备：2.1 绝缘电阻测试仪：用于测量绝缘电阻，检测绝缘材料与外部导体之间的电阻。

2.2 地线电阻测试仪：用于测量接地系统或接地导体的电阻值。

2.3 绝缘棒：用于提供操作人员与被测设备之间的隔离，以防止电流通过人体。

2.4 安全帽、绝缘手套、绝缘鞋等个人防护装备。

3. 操作步骤3.1 准备工作3.1.1 确保测试仪器和设备的完好性和可用性，检查其外观和连接线路是否损坏。

3.1.2 接通测试仪器和设备的电源，并调整合适的工作电压和电流范围。

3.1.3 确保操作人员佩戴正确的个人防护装备，特别是绝缘手套和绝缘鞋。

3.2 绝缘电阻测试3.2.1 将绝缘电阻测试仪的电极连接到被测电路或设备的绝缘材料上，确保连接牢固。

3.2.2 根据测试仪器的要求，选择合适的测试模式和参数，如直流电阻测试、交流电阻测试等。

3.2.3 开始测试，记录测试仪器上显示的绝缘电阻数值，并评估其是否达到预期的要求。

3.3 地线电阻测试3.3.1 将地线电阻测试仪的电极连接到待测试的接地系统或接地导体上，确保连接牢固。

3.3.2 根据测试仪器的要求，选择合适的测试模式和参数，如二线法、三线法等。

3.3.3 开始测试，记录测试仪器上显示的地线电阻数值，并评估其是否符合相关安全标准。

4. 注意事项4.1 安全第一：在进行绝缘测试时，务必遵循相关的安全规范和操作指南，佩戴个人防护装备，并确保测试仪器和设备的正常工作状态。

4.2 仔细阅读说明书：在使用绝缘电阻测试仪和地线电阻测试仪之前，务必详细阅读其操作说明书，了解其功能、使用方法和注意事项。

4.3 测试环境要求：绝缘测试应在干燥、无污染和无电磁干扰的环境中进行，以确保测试结果的准确性。

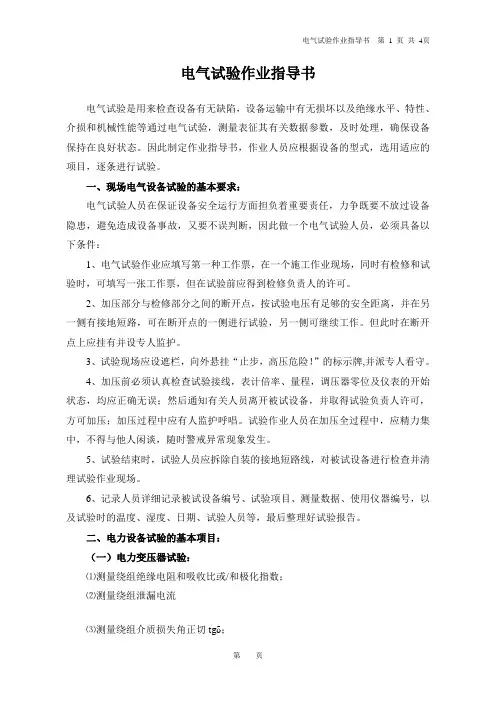

电气试验作业指导书电气试验是用来检查设备有无缺陷，设备运输中有无损坏以及绝缘水平、特性、介损和机械性能等通过电气试验，测量表征其有关数据参数，及时处理，确保设备保持在良好状态。

因此制定作业指导书，作业人员应根据设备的型式，选用适应的项目，逐条进行试验。

一、现场电气设备试验的基本要求：电气试验人员在保证设备安全运行方面担负着重要责任，力争既要不放过设备隐患，避免造成设备事故，又要不误判断，因此做一个电气试验人员，必须具备以下条件：1、电气试验作业应填写第一种工作票，在一个施工作业现场，同时有检修和试验时，可填写一张工作票，但在试验前应得到检修负责人的许可。

2、加压部分与检修部分之间的断开点，按试验电压有足够的安全距离，并在另一侧有接地短路，可在断开点的一侧进行试验，另一侧可继续工作。

但此时在断开点上应挂有并设专人监护。

3、试验现场应设遮栏，向外悬挂“止步，高压危险！”的标示牌,并派专人看守。

4、加压前必须认真检查试验接线，表计倍率、量程，调压器零位及仪表的开始状态，均应正确无误；然后通知有关人员离开被试设备，并取得试验负责人许可，方可加压；加压过程中应有人监护呼唱。

试验作业人员在加压全过程中，应精力集中，不得与他人闲谈，随时警戒异常现象发生。

5、试验结束时，试验人员应拆除自装的接地短路线，对被试设备进行检查并清理试验作业现场。

6、记录人员详细记录被试设备编号、试验项目、测量数据、使用仪器编号，以及试验时的温度、湿度、日期、试验人员等，最后整理好试验报告。

二、电力设备试验的基本项目：（一）电力变压器试验：⑴测量绕组绝缘电阻和吸收比或/和极化指数；⑵测量绕组泄漏电流⑶测量绕组介质损失角正切tgδ；⑷交流耐压试验；⑸测量电容型套管的介质损失角正切tgδ和电容值；⑹测量轭铁梁和穿芯螺栓（可接触到的）的绝缘电阻，测量铁芯对地、铁芯对轭铁梁、穿芯螺栓对铁绝缘电阻；⑺测量绕组直流电阻；⑻检查绕组所有分接的电压比；⑼校正三相变压器的组别或单相变压器的极性；⑽测量空载电流和空载损耗；⑾检查有载分接开关的动作情况。

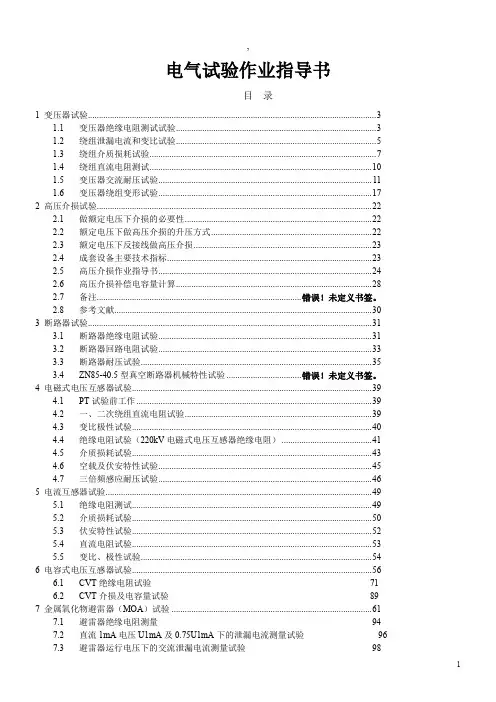

,电气试验作业指导书目录1 变压器试验 (3)1.1 变压器绝缘电阻测试试验 (3)1.2 绕组泄漏电流和变比试验 (5)1.3 绕组介质损耗试验 (7)1.4 绕组直流电阻测试 (10)1.5 变压器交流耐压试验 (11)1.6 变压器绕组变形试验 (17)2 高压介损试验 (22)2.1 做额定电压下介损的必要性 (22)2.2 额定电压下做高压介损的升压方式 (22)2.3 额定电压下反接线做高压介损 (23)2.4 成套设备主要技术指标 (23)2.5 高压介损作业指导书 (24)2.6 高压介损补偿电容量计算 (28)2.7 备注............................................................................................. 错误！未定义书签。

2.8 参考文献 (30)3 断路器试验 (31)3.1 断路器绝缘电阻试验 (31)3.2 断路器回路电阻试验 (33)3.3 断路器耐压试验 (35)3.4 ZN85-40.5型真空断路器机械特性试验 .................................. 错误！未定义书签。

4 电磁式电压互感器试验 (39)4.1 PT试验前工作 (39)4.2 一、二次绕组直流电阻试验 (39)4.3 变比极性试验 (40)4.4 绝缘电阻试验（220kV电磁式电压互感器绝缘电阻） (41)4.5 介质损耗试验 (43)4.6 空载及伏安特性试验 (45)4.7 三倍频感应耐压试验 (46)5 电流互感器试验 (49)5.1 绝缘电阻测试 (49)5.2 介质损耗试验 (50)5.3 伏安特性试验 (52)5.4 直流电阻试验 (53)5.5 变比、极性试验 (54)6 电容式电压互感器试验 (56)6.1 CVT绝缘电阻试验716.2 CVT介损及电容量试验897 金属氧化物避雷器（MOA）试验 (61)7.1 避雷器绝缘电阻测量947.2 直流1mA电压U1mA及0.75U1mA下的泄漏电流测量试验967.3 避雷器运行电压下的交流泄漏电流测量试验9817.4 避雷器工频参考电流（选1mA）下的工频参考电压测量1008 电缆试验 (67)8.1 电力电缆绝缘电阻测试1038.2 电力电缆直流耐压及直流泄漏电流试验1058.3 电力电缆交流耐压试验1079 接地装置试验 (72)10 安全工器具和绝缘油试验 (75)10.1 绝缘油试验11410.1.1 绝缘油介质损耗角正切值tanδ测试11410.1.2 绝缘油工频耐压试验11510.2 绝缘工器具试验11710.2.1 绝缘手套试验11710.2.2 绝缘靴试验11810.2.3 绝缘操作杆试验11910.2.4 验电器启动电压试验121 21 变压器试验1.1变压器绝缘电阻测试试验试验目的电力变压器是发电厂、变电站和用电部门最主要的电力设备之一，是输变电能的电器。

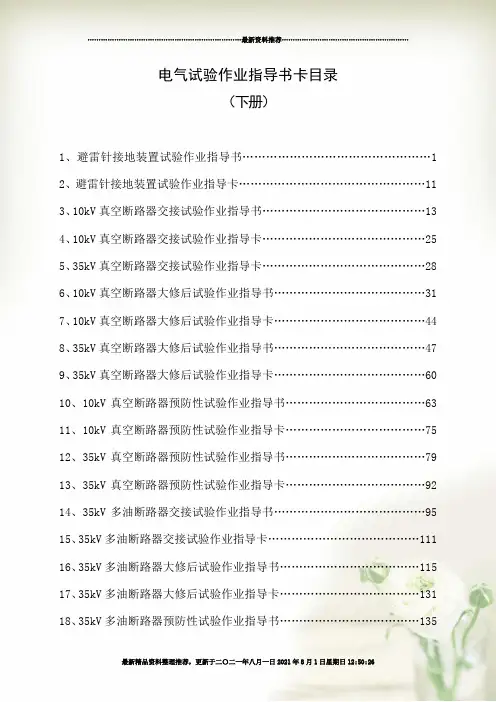

电气试验作业指导书卡目录（下册）1、避雷针接地装置试验作业指导书 (1)2、避雷针接地装置试验作业指导卡 (11)3、10kV真空断路器交接试验作业指导书 (13)4、10kV真空断路器交接试验作业指导卡 (25)5、35kV真空断路器交接试验作业指导卡 (28)6、10kV真空断路器大修后试验作业指导书 (31)7、10kV真空断路器大修后试验作业指导卡 (44)8、35kV真空断路器大修后试验作业指导书 (47)9、35kV真空断路器大修后试验作业指导卡 (60)10、10kV真空断路器预防性试验作业指导书 (63)11、10kV真空断路器预防性试验作业指导卡 (75)12、35kV真空断路器预防性试验作业指导书 (79)13、35kV真空断路器预防性试验作业指导卡 (92)14、35kV多油断路器交接试验作业指导书 (95)15、35kV多油断路器交接试验作业指导卡 (111)16、35kV多油断路器大修后试验作业指导书 (115)17、35kV多油断路器大修后试验作业指导卡 (131)18、35kV多油断路器预防性试验作业指导书 (135)19、35kV多油断路器预防性试验作业指导卡 (150)20、6-10kV真空开关柜交接试验作业指导书 (153)21、6-10kV真空开关柜交接试验作业指导卡 (169)22、6-10kV真空开关柜大修后试验作业指导书 (175)23、6-10kV真空开关柜大修后试验作业指导卡 (191)24、6-10kV真空开关柜预防性试验作业指导书 (197)25、6-10kV真空开关柜预防性试验作业指导卡 (212)26、隔离开关大修试验作业指导书 (217)27、隔离开关大修试验作业指导书 (228)28、隔离开关交接试验作业指导卡 (231)29、隔离开关交接试验作业指导书作业指导书 (241)30、隔离开关预试防试验作业指导书作业指导卡 (245)31、隔离开关预试防试验作业指导书作业指导书 (254)32、少油断路器绝缘油取样作业指导书作业指导卡 (257)33、少油断路器绝缘油取样作业指导书作业指导卡 (265)34、绝缘油击穿电压试验作业指导书 (267)编号：Q/×64变电站避雷针接地装置试验作业指导书编写：年月日审核：年月日批准：年月日试验负责人：试验日期年月日时至年月日时黄冈供电公司最新精品资料整理推荐，更新于二〇二一年八月一日2021年8月1日星期日12:50:26最新精品资料整理推荐，更新于二〇二一年八月一日2021年8月1日星期日12:50:261适用范围本作业指导书适用于变电站避雷针接地装置试验。

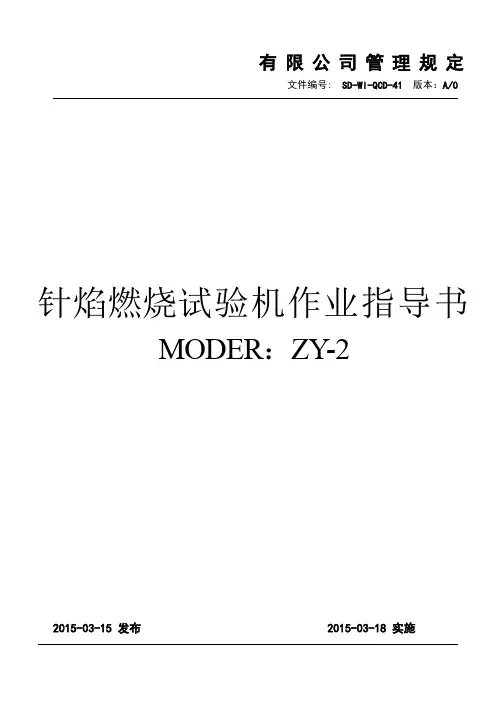

有限公司管理规定文件编号: SD-WI-QCD-41 版本：A/0针焰燃烧试验机作业指导书MODER：ZY-22015-03-15 发布 2015-03-18 实施1、本机概述本机适用于各种电器产品在使用中由于故障条件，如流过泄漏路径的故障电流，组件或零件的过热，不良接触等情况下均可能引起火焰，它可能又射到附近的零件上，针焰试验是模拟产品内部在故障条件下所产生的小火焰，用模拟技术评定着火危险性。

对于小零件(或组件)灼热丝试验或水平－垂直燃烧试验方法不适合时，可引用针焰试验方法。

如果试验样品在进行灼热丝试验时起燃，则所产生的燃烧危险情况还需用针焰试验。

针焰试验仪适用于对电工电子产品、家用电器的部件、零件和组件等，如：接线板、离心开关、电饭锅插座……本机符合GB/T5169.5、IEC60695-2-2《电工电子产品着火危险试验第2部分：试验方法2、测试要求:垂直试验时,将试件置于内火焰顶端,燃烧15秒,熄灭15秒,重复3次后，依标准规定，检查试件被焚情形。

水平试验时,将试件最左边标尺点置于内火焰（垂直）顶端,燃烧30秒后移开火焰,依标准规定，检查试件被焚情形。

全自动型,可设定燃烧时间,熄灭时间及重复次数,可自动完成耐燃试验。

要求:水平燃烧时, 将试件水平置于内火焰顶端, 30秒及以下直至燃烧,然后撤离喷灯, 依标准规定，检查试件被焚情形。

倾斜燃烧时, 将试件与水平成60度置于内火焰顶端, 30秒及以下直至燃烧,然后撤离喷灯, 依标准规定，检查试件被焚情形。

控制箱: 本机所有动作由此箱控制,本箱右侧端子分别连接可控制火焰的燃烧。

3、使用方法提示1. 依说明书规定之电压,将控制箱之电源线连接电源。

2. 打开电源开关,燃烧方式,并先将自动/手动选择钮拨至手动位,打开瓦斯阀门,约经5秒后开始点火,调整阀门大小以控制瓦斯流量,3. 将自动/手动选择钮拨至自动位,设定燃烧时间于左侧定时器,设定停燃时间于右侧定时器,同时,设定燃烧时间于定时器。

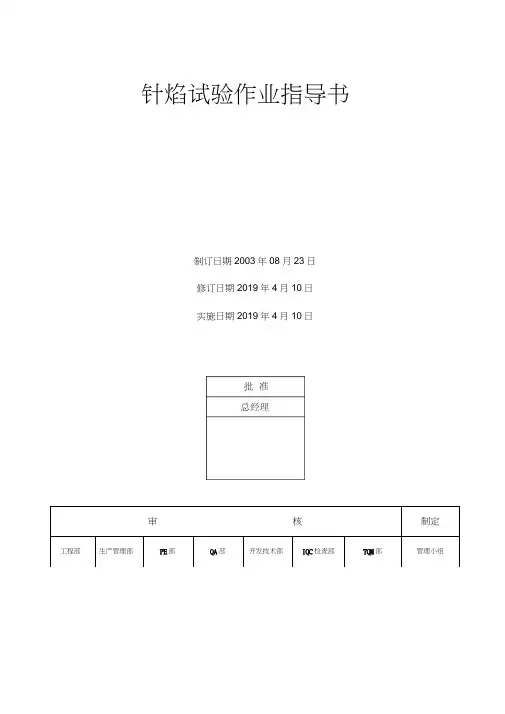

针焰试验作业指导书制订日期2003年08月23日修订日期2019年4月10日实施日期2019年4月10日针焰试验作业指导书针焰试验作业指导书更改记录针焰试验作业指导书目录项目、标题页次更改记录 (2)目录 (3)1. 总则 (4)1.1适用范围 (4)1.2起草、更改、作废 (4)1.3目的 (4)1.4权责 (4)针焰试验作业指导书1.5.定义 (4)2. 作业内容 (5)3 •相关文件 (8)4. 相关表单 (8)5. 流程图 (9)总页数：5页针焰试验作业指导书1. 适用范围适用于成品及其部件和元件，也适用于固体电气绝缘材料或其它可燃材料。

2. 参考标准GB/T 5169.5-1997《电工电子产品着火危险试验第2部分：试验方法第2篇：针焰试验》GB4706.1-2005《家用和类似用途的电器的安全第1部分：通用要求》3. 试验的主要设备针焰试验装置。

4•试验的说明4.1如果可能，试验样品应为完整的成品、部件或元件。

必要时，拆掉部分外壳或截取适当的部分进行试验，但必须仔细地确保试验条件在形状、空气流通、热应力效应和可能产生的火焰，以及燃烧或灼热颗粒落到试验样品附近等方面的影响与正常使用时出现的情况无显著的差别。

4.2 不要将试验火焰施加到由于切割所产生的边缘上。

4.3 样品数量为3个。

5.试验前的准备5.1试验样品，白松木板和绢纸在温度15C-35 C、相对湿度45%〜75%的大气环境下放置24h。

5.2检查设备和仪器是否符合本项目试验要求。

5.3试验前，准备样品资料（材料成分、样品结构图等）、样品的着火危险分析和检测记录。

5.4将样机状况、样机标识内容及有关技术参数填写在检测记录上。

6. 试验方法6.1调节火焰高度到12± 1mm火焰温度从100°C±2C升至U 700C±3C的时间为23.5s± 1.0s。

6.2将试验样品垂直安装在夹具上固定好，将燃烧器与水平面成45°夹角，调节燃烧针焰试验作业指导书器和夹具使燃烧器与样品底面距离8mm或侧面距离5mm6.3在厚约10mm平滑的白松木板上紧裹一层娟纸，并置于施加针焰的试验样品位置下面的200± 5mm处。

电气试验专业作业指导书1. 引言电气试验是电气工程领域中一个非常重要的实践环节，通过实验可以帮助学生巩固所学的理论知识，加深对电气设备的了解，并培养学生的实验能力和工程实践能力。

本作业指导书旨在为电气试验专业的学生提供一份详细的作业指导，帮助他们顺利完成试验作业。

2. 实验目的本次试验的目的是让学生掌握相关仪器设备的使用方法，熟悉电气试验的流程，并培养其实验操作能力和数据处理能力。

3. 实验所需材料和设备•示波器•信号发生器•电阻箱•电流表•电压表•直流电源•交流电源4. 实验内容本次试验的主要内容包括： 1. 电阻测量实验 2. 电流测量实验 3. 电压测量实验 4. 直流电源调节实验 5. 交流电源调节实验4.1 电阻测量实验1.将电阻箱的电阻调节到100 Ω。

2.将信号发生器连接到电阻箱的输入端口，设置信号发生器产生频率为 1 kHz 的正弦波信号。

3.连接电压表到电阻箱的输出端口，测量输出电压。

4.根据欧姆定律计算电流值。

5.使用示波器观察输入信号和输出信号，进行波形分析。

4.2 电流测量实验1.将信号发生器接地。

2.设置信号发生器产生频率为 1 kHz 的正弦波信号。

3.将示波器的探头连接到信号发生器的输出端口，选择电压测量模式，并测量输出电压。

4.根据欧姆定律计算电流值。

4.3 电压测量实验1.将信号发生器接地。

2.设置信号发生器产生频率为 1 kHz 的正弦波信号。

3.将示波器的探头连接到信号发生器的输出端口，选择电压测量模式，并测量输出电压。

4.4 直流电源调节实验1.将示波器的探头连接到直流电源的输出端口。

2.调节直流电源的电压输出，记录不同电压下的测量值。

4.5 交流电源调节实验1.将示波器的探头连接到交流电源的输出端口。

2.调节交流电源的电压输出，记录不同电压下的测量值。

5. 实验数据处理和分析对实验数据进行整理和分析，并根据实验结果进行讨论和总结。

6. 实验报告撰写要求1.实验报告包括以下内容：实验目的、实验原理、实验设备与材料、实验步骤、实验数据、数据处理和分析、实验结果讨论和总结。

第1篇一、前言针焰试验仪是一种用于测试材料燃烧性能的设备，适用于各类纤维、纺织品、泡沫、木材等材料的燃烧性能测试。

本操作规程旨在确保试验人员正确、安全地操作针焰试验仪，获取准确、可靠的试验数据。

二、仪器准备1. 检查针焰试验仪外观是否完好，设备部件是否齐全，电源线、连接线等是否完好。

2. 将针焰试验仪放置在稳固、水平的工作台上，确保仪器平稳。

3. 打开电源开关，预热10分钟，使仪器达到工作状态。

三、试验准备1. 样品准备：根据试验要求，将样品裁剪成规定尺寸，确保样品无损坏、无杂质。

2. 样品放置：将样品平铺在试验板上，确保样品与试验板接触良好。

3. 样品固定：使用夹具将样品固定在试验板上，确保样品在试验过程中不会移动。

四、试验操作1. 设置参数：根据试验要求，设置试验参数，如针焰高度、试验时间等。

2. 启动试验：按下试验按钮，开始试验。

观察样品在试验过程中的燃烧情况。

3. 记录数据：在试验过程中，记录样品燃烧速度、燃烧火焰颜色、燃烧残留物等数据。

4. 停止试验：试验结束后，关闭试验按钮，停止试验。

五、试验结果处理1. 根据试验数据，计算样品的燃烧性能指标，如燃烧速度、燃烧热等。

2. 对比标准，判断样品是否符合相关要求。

六、试验结束后处理1. 关闭电源开关，断开电源。

2. 清理试验仪器，将仪器放置在干燥、通风的地方。

3. 对试验数据进行整理、归档。

七、注意事项1. 操作人员应熟悉针焰试验仪的操作规程，确保试验过程安全。

2. 试验过程中，操作人员应保持距离，避免受到火焰、高温等伤害。

3. 试验过程中，如发现异常情况，应立即停止试验，检查原因并处理。

4. 试验结束后，及时清理试验现场，保持实验室整洁。

5. 定期对针焰试验仪进行维护、保养，确保仪器正常工作。

本操作规程适用于针焰试验仪的操作，如需进行其他类型试验，请参照相应操作规程。

第2篇一、概述针焰试验仪是一种用于测定材料燃烧性能的试验设备，主要用于评估材料在针焰作用下的燃烧性能，包括燃烧时间、燃烧速度、燃烧高度等参数。
