机械设计作业3答案

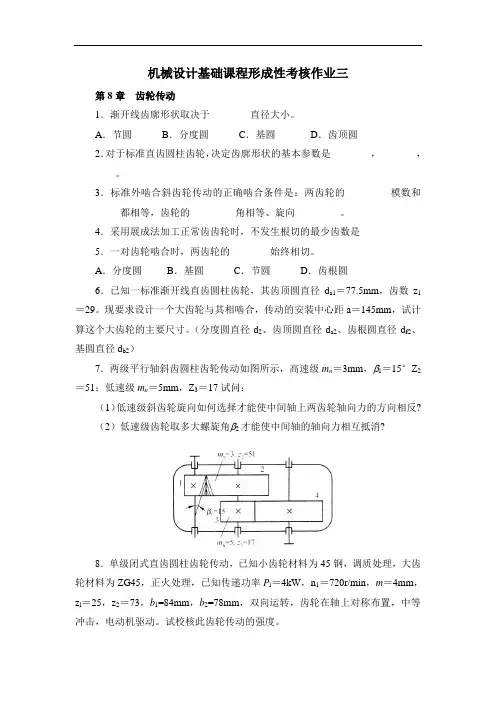

机械设计基础课程形成性考核作业三第8章齿轮传动1．渐开线齿廓形状取决于________直径大小。

A．节圆B．分度圆C．基圆D．齿顶圆2．对于标准直齿圆柱齿轮，决定齿廓形状的基本参数是________，________，________。

3．标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的_________模数和_________都相等，齿轮的_________角相等、旋向_________。

4．采用展成法加工正常齿齿轮时，不发生根切的最少齿数是_______5．一对齿轮啮合时，两齿轮的________始终相切。

A．分度圆B．基圆C．节圆D．齿根圆6．已知一标准渐开线直齿圆柱齿轮，其齿顶圆直径d a1＝77.5mm，齿数z1＝29。

现要求设计一个大齿轮与其相啮合，传动的安装中心距a＝145mm，试计算这个大齿轮的主要尺寸。

（分度圆直径d2、齿顶圆直径d a2、齿根圆直径d f2、基圆直径d b2）7．两级平行轴斜齿圆柱齿轮传动如图所示，高速级m n＝3mm，β1＝15°Z2＝51；低速级m n＝5mm，Z3＝17试问：（1）低速级斜齿轮旋向如何选择才能使中间轴上两齿轮轴向力的方向相反?（2）低速级齿轮取多大螺旋角β2才能使中间轴的轴向力相互抵消?8．单级闭式直齿圆柱齿轮传动，已知小齿轮材料为45钢，调质处理，大齿轮材料为ZG45，正火处理，已知传递功率P l＝4kW，n1＝720r/min，m＝4mm，z l＝25，z2＝73，b1=84mm，b2=78mm，双向运转，齿轮在轴上对称布置，中等冲击，电动机驱动。

试校核此齿轮传动的强度。

第9章蜗杆传动1．为什么将蜗杆分度圆直径d l规定为蜗杆传动中的标准参数？2．为什么蜗杆的传动比i只能表达为i＝z2/z1，却不能以i＝d2/d1来表示？3．图示的各蜗杆传动均以蜗杆为主动件。

试标出图中未注明的蜗轮或蜗杆的转向及旋向，并画出蜗杆和蜗轮受力的作用点和三个分力的方向。

01-10 ABAB ABAB AA11-20 DCAC BBAC CB21.答：图示机构的自由度为0，故不合理。

在D处改为一个滑块。

22.等加速等减速会有刚性冲击（速度有突变）余弦曲线会有柔性冲击（加速度有突变）正弦曲线运动规律既没有刚性冲击也没有柔性冲击（无速度突变，无加速度突变）等速运动规律有刚性冲击，等加速减速运动规律有柔性冲击，正弦加速，3-4-5多项式运动规律无刚性柔性冲击，余弦加速运动规律有柔性无刚性，一般是以加速度突变大小来确定刚性柔性得23.答：刚性转子静平衡的力学条件：在转子上加一平衡质量所产生的惯性力与各偏心质量的惯性力的合力(或质径积的矢量和)为零，或使转子的质心在回转轴线上。

刚性转子动平衡的力学条件：各偏心质量(包括平衡质量)的惯性力的矢量和为零，以及由这些惯性力所构成的力矩的矢量和也为零。

当转子的宽度b与直径D之比（宽径比）小于0.2时，例如砂轮、飞轮、齿轮、带轮和盘形凸轮等，由于其轴向尺寸较小，故可近似地认为其所有的质量都分布在垂直于轴线的同一个平面内。

如果转子的质心位置不在回转轴线上，则当转子转动时，其偏心质量就会产生离心惯性力，从而在运动副中引起附加动压力。

当转子的支承阻力很小时，在重力的作用下，质心将处于回转轴线下方，因为这种不平衡现象在转子静止时就能显示出来。

24.答：(一)避免在预定寿命期内失效的要求。

1.强度零件在工作中发生断裂或不允许的残余变形统属强度不足。

2.刚度零件在工作时所产生的弹性变形不超过允许的限度,就叫做满足了刚度要求。

3.寿命有的零件在工作初期虽然能够满足各种要求,但在工作一定时间后,却可能由于某些原因而失效。

(二)结构工艺性要求零件具有良好的结构工艺性,是指在既定的生产条件下,能够方便而经济地生产出来,并便于装配。

所以零件的结构工艺性应从毛坯制造、机械加工过程及装配等几个生产环节加以综合考虑。

(三)可靠性要求零件可靠度的定义与机器可靠度的定义是相同的,即在规定的使用时间内和预定的环境条件下,零件能够正常地完成其功能的概率。

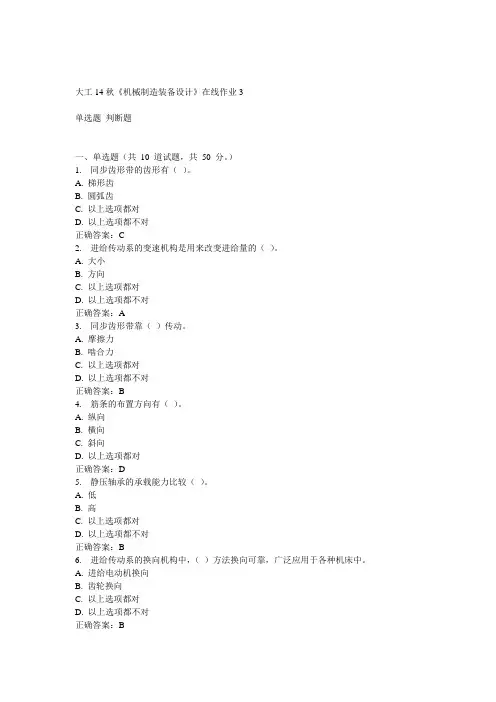

大工14秋《机械制造装备设计》在线作业3
单选题判断题
一、单选题（共10 道试题，共50 分。

）
1. 同步齿形带的齿形有（）。

A. 梯形齿
B. 圆弧齿
C. 以上选项都对
D. 以上选项都不对
正确答案：C
2. 进给传动系的变速机构是用来改变进给量的（）。

A. 大小
B. 方向
C. 以上选项都对
D. 以上选项都不对
正确答案：A
3. 同步齿形带靠（）传动。

A. 摩擦力
B. 啮合力
C. 以上选项都对
D. 以上选项都不对
正确答案：B
4. 筋条的布置方向有（）。

A. 纵向
B. 横向
C. 斜向
D. 以上选项都对
正确答案：D
5. 静压轴承的承载能力比较（）。

A. 低
B. 高
C. 以上选项都对
D. 以上选项都不对
正确答案：B
6. 进给传动系的换向机构中，（）方法换向可靠，广泛应用于各种机床中。

A. 进给电动机换向
B. 齿轮换向
C. 以上选项都对
D. 以上选项都不对
正确答案：B。

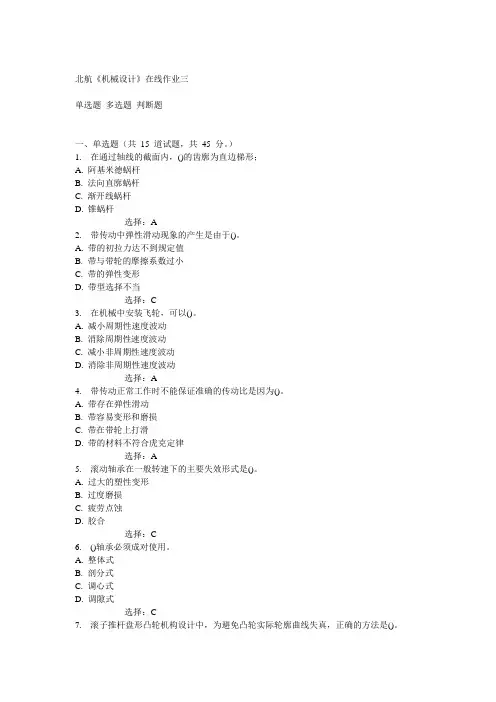

北航《机械设计》在线作业三
单选题多选题判断题
一、单选题（共15 道试题，共45 分。

）
1. 在通过轴线的截面内，()的齿廓为直边梯形；
A. 阿基米德蜗杆
B. 法向直廓蜗杆
C. 渐开线蜗杆
D. 锥蜗杆
-----------------选择：A
2. 带传动中弹性滑动现象的产生是由于()。

A. 带的初拉力达不到规定值
B. 带与带轮的摩擦系数过小
C. 带的弹性变形
D. 带型选择不当
-----------------选择：C
3. 在机械中安装飞轮，可以()。

A. 减小周期性速度波动
B. 消除周期性速度波动
C. 减小非周期性速度波动
D. 消除非周期性速度波动
-----------------选择：A
4. 带传动正常工作时不能保证准确的传动比是因为()。

A. 带存在弹性滑动
B. 带容易变形和磨损
C. 带在带轮上打滑
D. 带的材料不符合虎克定律
-----------------选择：A
5. 滚动轴承在一般转速下的主要失效形式是()。

A. 过大的塑性变形
B. 过度磨损
C. 疲劳点蚀
D. 胶合
-----------------选择：C
6. ()轴承必须成对使用。

A. 整体式
B. 剖分式
C. 调心式
D. 调隙式
-----------------选择：C
7. 滚子推杆盘形凸轮机构设计中，为避免凸轮实际轮廓曲线失真，正确的方法是()。

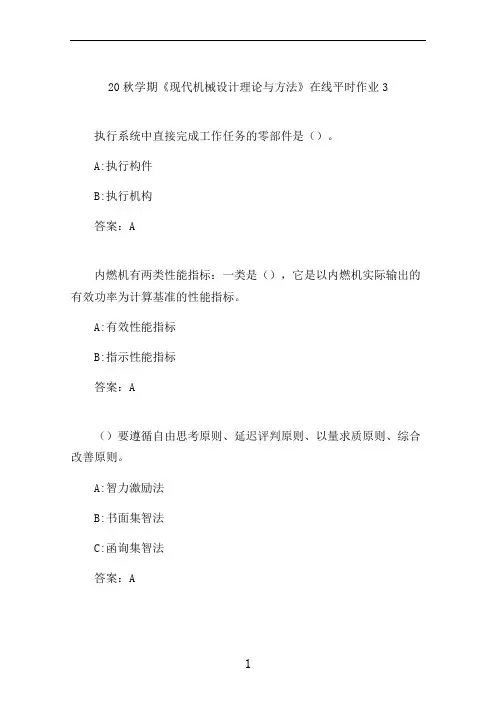

20秋学期《现代机械设计理论与方法》在线平时作业3执行系统中直接完成工作任务的零部件是（）。

A:执行构件
B:执行机构
答案：A
内燃机有两类性能指标：一类是（），它是以内燃机实际输出的有效功率为计算基准的性能指标。

A:有效性能指标
B:指示性能指标
答案：A
（）要遵循自由思考原则、延迟评判原则、以量求质原则、综合改善原则。

A:智力激励法
B:书面集智法
C:函询集智法
答案：A
机械设计的一般程序，应该是（）。

A:设计规划、技术设计、方案设计、施工设计
B:技术设计、设计规划、方案设计、施工设计
C:设计规划、方案设计、技术设计、施工设计
D:设计规划、方案设计、施工设计、技术设计
答案：C
在全部功能或主要功能的实现原理和结构未知的情况下，运用成熟的科学技术成果所进行的新型的机械产品设计，属于（）。

A:开发性设计
B:适应性设计
C:变型性设计
答案：A
考虑力流的合理性时，以下的结构设计中（）比较好。

A:
B:
答案：B
图示电动机的工作制，对应哪一种？。

机械设计基础作业3５轮系思考题5—1 定轴轮系与周转轮系得主要区别就是什么？行星轮系与差动轮系有何区别?５－2 定轴轮系中传动比大小与转向得关系？5－３什么就是惰轮？它有何用途?5－4 什么就是转化轮系?如何通过转化轮系计算出周转轮系得传动比?5-５如何区别转化轮系得转向与周转轮系得实际转向？5—6 怎样求混合轮系得传动比?分解混合轮系得关键就是什么?如何划分？5－７观察日常生活周围得机器，各举出一个定轴轮系与周转轮系,并计算出传动比与转向。

习题5—１在图示得轮系中，已知z1=15，z２＝23,z２'=15,z3＝31，ｚ３’=15，z4=33,z4'=２（右旋）,z5=60,ｚ５’=20，（m =4 ｍm），若n1 ＝500r/min,求齿条6线速度u得大小与方向.题图5-15-2 在图示齿轮系中，已知z1=ｚ2＝19,z3'=２6，z4=30,z４’=20，z5=7８,齿轮１与齿轮3同轴线,求齿轮3得齿数及传动比i15。

题图5-35—3 在图示得钟表传动示意图中,E 为擒纵轮，N 为发条盘,S ，M 及H 分别为秒针，分针与时针。

设ｚ1=７２,z ２=１２，ｚ3=64,z 4=8，ｚ5=６0,ｚ６=8,z 7=60,z 8=6,ｚ9=8,ｚ10＝24，z 11=6，z 1２=24,求秒针与分针得传动比i ＳM 及分针与时针得传动比i ＭＨ。

5-4 图示车床变速箱中,移动三联齿轮a 可使齿轮3’与４’啮合，又移动双联齿轮ｂ，可使齿轮５’与6’啮合。

已知各轮得齿数为z 1=4２，z 2=５8,ｚ3'=38，ｚ4’=4２，z 5’=50，z 6’=48,电动机转速为１450r ／m ｉn 。

试求此种情况下输出轴转速得大小与方向.5-5 在图示得行星减速装置中,已知z １=z 2＝１7,z 3=15。

当手柄转过９0°时转盘H 转过多少度?题图5-5题图5-75－６ 在图示得差动齿轮系中,已知各轮齿数ｚ１=1５,z 2＝25,z ２’=2０，ｚ3=6０。

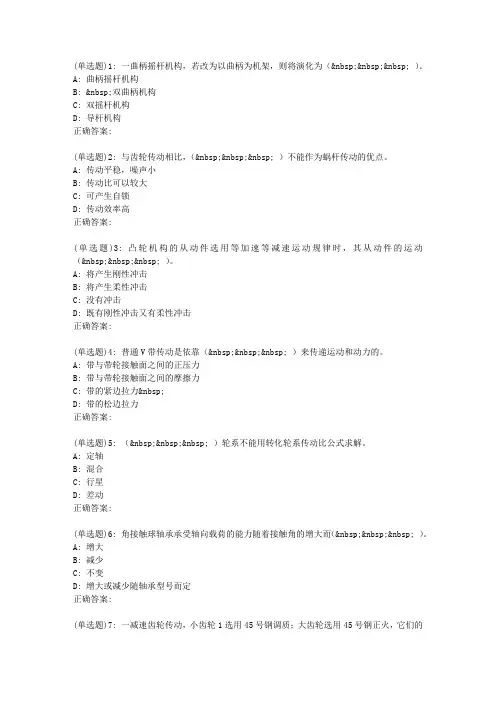

(单选题)1: 一曲柄摇杆机构，若改为以曲柄为机架，则将演化为（    ）。

A: 曲柄摇杆机构B:  双曲柄机构C: 双摇杆机构D: 导杆机构正确答案:(单选题)2: 与齿轮传动相比，（    ）不能作为蜗杆传动的优点。

A: 传动平稳，噪声小B: 传动比可以较大C: 可产生自锁D: 传动效率高正确答案:(单选题)3: 凸轮机构的从动件选用等加速等减速运动规律时，其从动件的运动（    ）。

A: 将产生刚性冲击B: 将产生柔性冲击C: 没有冲击D: 既有刚性冲击又有柔性冲击正确答案:(单选题)4: 普通V带传动是依靠（    ）来传递运动和动力的。

A: 带与带轮接触面之间的正压力B: 带与带轮接触面之间的摩擦力C: 带的紧边拉力 D: 带的松边拉力正确答案:(单选题)5: （    ）轮系不能用转化轮系传动比公式求解。

A: 定轴B: 混合C: 行星D: 差动正确答案:(单选题)6: 角接触球轴承承受轴向载荷的能力随着接触角的增大而（    ）。

A: 增大B: 减少C: 不变D: 增大或减少随轴承型号而定正确答案:(单选题)7: 一减速齿轮传动，小齿轮1选用45号钢调质；大齿轮选用45号钢正火，它们的齿面接触应力（    ）。

A: 小齿轮大于大齿轮B: 小齿轮小于大齿轮C: 小齿轮等于大齿轮D: 小齿轮小于等于大齿轮正确答案:(单选题)8: 一对标准直齿圆柱齿轮，若 Z1=18，Z2=72，则这对齿轮的弯曲应力（    ）。

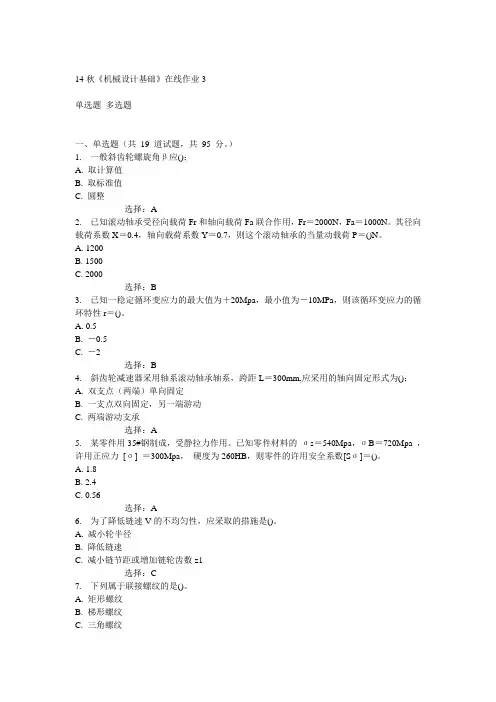

14秋《机械设计基础》在线作业3单选题多选题一、单选题（共19 道试题，共95 分。

）1. 一般斜齿轮螺旋角β应()；A. 取计算值B. 取标准值C. 圆整-----------------选择：A2. 已知滚动轴承受径向载荷Fr和轴向载荷Fa联合作用，Fr＝2000N，Fa＝1000N。

其径向载荷系数X＝0.4，轴向载荷系数Y＝0.7，则这个滚动轴承的当量动载荷P＝()N。

A. 1200B. 1500C. 2000-----------------选择：B3. 已知一稳定循环变应力的最大值为＋20Mpa，最小值为－10MPa，则该循环变应力的循环特性r＝()。

A. 0.5B. －0.5C. －2-----------------选择：B4. 斜齿轮减速器采用轴系滚动轴承轴系，跨距L＝300mm,应采用的轴向固定形式为()；A. 双支点（两端）单向固定B. 一支点双向固定，另一端游动C. 两端游动支承-----------------选择：A5. 某零件用35#钢制成，受静拉力作用。

已知零件材料的σs＝540Mpa，σB＝720Mpa ，许用正应力[σ] ＝300Mpa，硬度为260HB，则零件的许用安全系数[Sσ]＝()。

A. 1.8B. 2.4C. 0.56-----------------选择：A6. 为了降低链速V的不均匀性，应采取的措施是()。

A. 减小轮半径B. 降低链速C. 减小链节距或增加链轮齿数z1-----------------选择：C7. 下列属于联接螺纹的是()。

A. 矩形螺纹B. 梯形螺纹C. 三角螺纹。

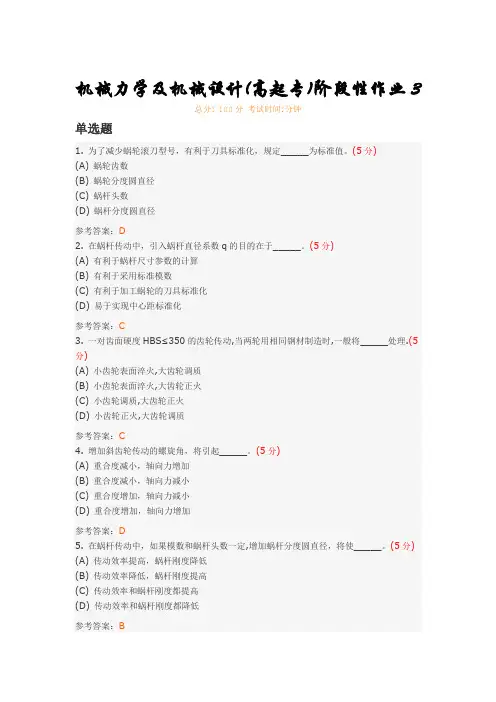

机械力学及机械设计(高起专)阶段性作业3总分: 100分考试时间:分钟单选题1. 为了减少蜗轮滚刀型号，有利于刀具标准化，规定_____为标准值。

(5分)(A) 蜗轮齿数(B) 蜗轮分度圆直径(C) 蜗杆头数(D) 蜗杆分度圆直径参考答案：D2. 在蜗杆传动中，引入蜗杆直径系数q的目的在于_____。

(5分)(A) 有利于蜗杆尺寸参数的计算(B) 有利于采用标准模数(C) 有利于加工蜗轮的刀具标准化(D) 易于实现中心距标准化参考答案：C3. 一对齿面硬度HBS≤350的齿轮传动,当两轮用相同钢材制造时,一般将_____处理.(5分)(A) 小齿轮表面淬火,大齿轮调质(B) 小齿轮表面淬火,大齿轮正火(C) 小齿轮调质,大齿轮正火(D) 小齿轮正火,大齿轮调质参考答案：C4. 增加斜齿轮传动的螺旋角，将引起_____。

(5分)(A) 重合度减小，轴向力增加(B) 重合度减小，轴向力减小(C) 重合度增加，轴向力减小(D) 重合度增加，轴向力增加参考答案：D5. 在蜗杆传动中，如果模数和蜗杆头数一定,增加蜗杆分度圆直径，将使_____。

(5分)(A) 传动效率提高，蜗杆刚度降低(B) 传动效率降低，蜗杆刚度提高(C) 传动效率和蜗杆刚度都提高(D) 传动效率和蜗杆刚度都降低参考答案：B6. 同精度的齿轮传动，载荷系数K与_____有关。

(5分)(A) 圆周速度(B) 大齿轮在轴上相对于轴承的位置(C) 传动超载(D) 原动机及工作机器的性能和工作情况参考答案：D7. 在圆柱齿轮传动中，常使小齿轮齿宽略大于大齿轮齿宽，原因是_____。

(5分)(A) 提高小齿轮齿面接触强度(B) 提高小齿轮齿根弯曲强度(C) 补偿安装误差，保证全齿宽接触(D) 减少小齿轮载荷分布不均参考答案：C8. 带传动工作时产生弹性滑动是因为_____。

(5分)(A) 带的预紧力不够(B) 带和带轮间摩擦力不够(C) 带绕过带轮时有离心力(D) 带的紧边和松边拉力不等参考答案：D9. 标准V带型号的选定取决于_____。

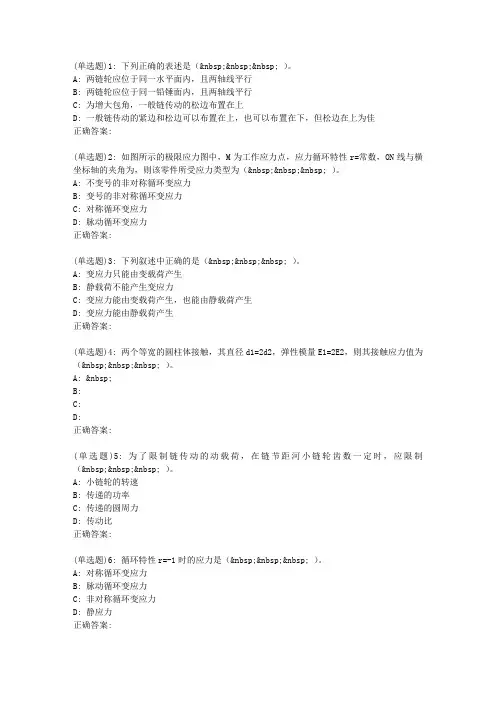

(单选题)1: 下列正确的表述是（    ）。

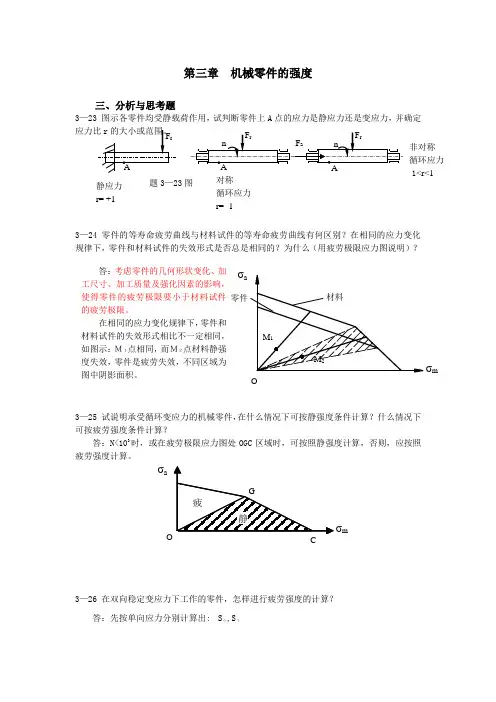

A: 两链轮应位于同一水平面内，且两轴线平行B: 两链轮应位于同一铅锤面内，且两轴线平行C: 为增大包角，一般链传动的松边布置在上D: 一般链传动的紧边和松边可以布置在上，也可以布置在下，但松边在上为佳正确答案:(单选题)2: 如图所示的极限应力图中，M为工作应力点，应力循环特性r=常数，ON线与横坐标轴的夹角为，则该零件所受应力类型为（    ）。

A: 不变号的非对称循环变应力B: 变号的非对称循环变应力C: 对称循环变应力D: 脉动循环变应力正确答案:(单选题)3: 下列叙述中正确的是（    ）。

A: 变应力只能由变载荷产生B: 静载荷不能产生变应力C: 变应力能由变载荷产生，也能由静载荷产生D: 变应力能由静载荷产生正确答案:(单选题)4: 两个等宽的圆柱体接触，其直径d1=2d2，弹性模量E1=2E2，则其接触应力值为（    ）。

A:  B:C:D:正确答案:(单选题)5: 为了限制链传动的动载荷，在链节距河小链轮齿数一定时，应限制（    ）。

A: 小链轮的转速B: 传递的功率C: 传递的圆周力D: 传动比正确答案:(单选题)6: 循环特性r=-1时的应力是（    ）。

A: 对称循环变应力B: 脉动循环变应力C: 非对称循环变应力D: 静应力正确答案:(单选题)7: 采用三油楔或多油楔滑动轴承的目的在于（   ）。

A: 提高承载能力B: 增加润滑油量C: 提高轴承的稳定性D: 减少摩擦发热正确答案:(单选题)8: 有一单个紧螺栓联接，要求被联接件接合面不分离。

大工18秋《机械设计基础》在线作业3 100分一、多选题共5题，25分1 5分蜗杆传动的失效形式包括下列的()。

A 点蚀B 齿根折断C 齿面胶合D 过度磨损学生答案：ABCD 得分:5分2 5分在蜗轮齿面接触疲劳强度计算中,需要下列()参数。

A 啮合齿面上的法向载荷B 接触线总长C 载荷系数D 材料的弹性影响系数学生答案：ABCD 得分:5分3 5分蜗杆传动的载荷性质包括下列的()。

A 均匀、无冲击B 不均匀、小冲击C 不均匀、大冲击D 均匀、有冲击学生答案：ABC 得分:5分4 5分圆弧圆柱蜗杆传动的特点是()。

A 传动比范围大B 润滑油膜利于形成C 啮合效率高D 对中心距误差的敏感性强学生答案：ABCD 得分:5分5 5分圆弧圆柱蜗杆传动的主要参数有下列的()。

A 齿形角B 变位系数C 齿廓圆弧半径D 以上选项均不正确学生答案：ABC 得分:5分二、单选题共5题，25分1 5分根据载荷的方向选择轴承类型时,对于纯轴向载荷,一般选用()。

A 推力轴承B 深沟球轴承C 角接触球轴承D 圆锥滚子轴承学生答案：A 得分:5分2 5分调心球轴承的结构代号是()。

A 10000B 20000C 29000D 30000 学生答案：A 得分:5分3 5分调心滚子轴承的结构代号是()。

A 10000B 20000C 29000D 30000 学生答案：B 得分:5分4 5分推力调心滚子轴承的结构代号是()。

A 10000B 20000C 29000D 30000 学生答案：C 得分:5分5 5分圆锥滚子轴承的结构代号是()。

A 10000B 20000C 29000D 30000 学生答案：D 得分:5分三、判断题共10题，50分1 5分为了配凑中心距或提高杆传动的承载能力及传动效率,常采用变位蜗杆传动。

A 对 B 错学生答案：A 得分:5分2 5分圆弧圆柱蜗杆传动是一种新型的蜗杆传动。

A 对 B 错学生答案：A 得分:5分3 5分轴承所受载荷的大小、方向和性质,是选择轴承类型的主要依据。
