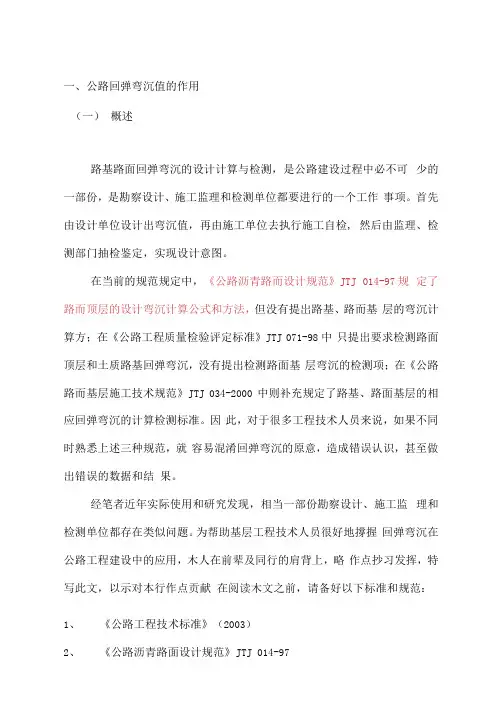

一、公路回弹弯沉值的作用（一）概述路基路面回弹弯沉的设计计算与检测，是公路建设过程中必不可少的一部份，是勘察设计、施工监理和检测单位都要进行的一个工作事项。
首先由设计单位设计出弯沉值，再由施工单位去执行施工自检, 然后由监理、检测部门抽检鉴定，实现设计意图。
在当前的规范规定中，《公路沥青路而设计规范》JTJ 014-97规定了路而顶层的设计弯沉计算公式和方法，但没有提岀路基、路而基层的弯沉计算方；在《公路工程质量检验评定标准》JTJ 071-98中只提出要求检测路面顶层和土质路基回弹弯沉，没有提出检测路面基层弯沉的检测项；在《公路路而基层施工技术规范》JTJ 034-2000 中则补充规定了路基、路面基层的相应回弹弯沉的计算检测标准。
因此，对于很多工程技术人员来说，如果不同时熟悉上述三种规范，就容易混淆回弹弯沉的原意，造成错误认识，甚至做出错误的数据和结果。
经笔者近年实际使用和研究发现，相当一部份勘察设计、施工监理和检测单位都存在类似问题。
为帮助基层工程技术人员很好地撐握回弹弯沉在公路工程建设中的应用，木人在前辈及同行的肩背上，略作点抄习发挥，特写此文，以示对本行作点贡献在阅读木文之前，请备好以下标准和规范：1、《公路工程技术标准》（2003）2、《公路沥青路面设计规范》JTJ 014-973、《公路路面基层施工技术规范》JTJ 034-20004、《公路工程质量检验评定标准》JTJ 071-98（二）弯沉的作用公路工程回弹弯沉分为容许弯沉、设计弯沉和计算弯沉。
容许弯沉容许弯沉是合格路面在正常使用期末不利季节，路而处于临界破坏壮态时出现的最大回弹弯沉，是从设计弯沉经过路面强度不断衰减的一个变化值。
理论上是一个最低值。
计算公式是LR = 72ON *AC*ASo《公路沥青路面设计规范》JTJ 014-97 119页设计弯沉设计弯沉值即路而设计控制弯沉值。
是路面竣工后第一年不利季节，路而在标准轴载作用下，所测得的最大回弹弯沉值，理论上是路面使用周期中的最小弯沉值。

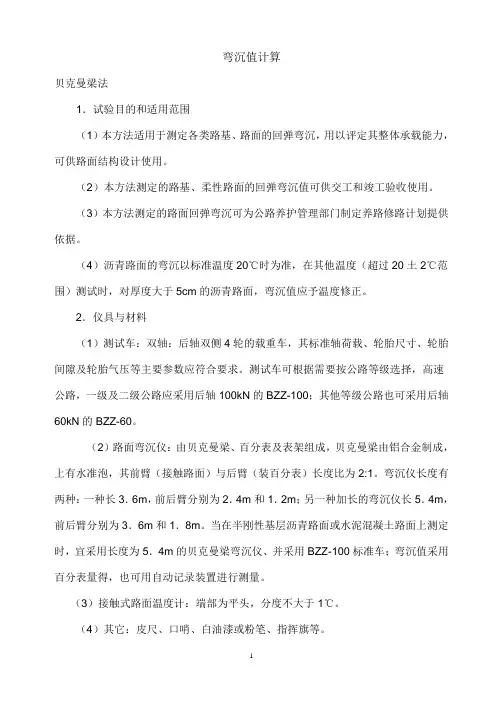

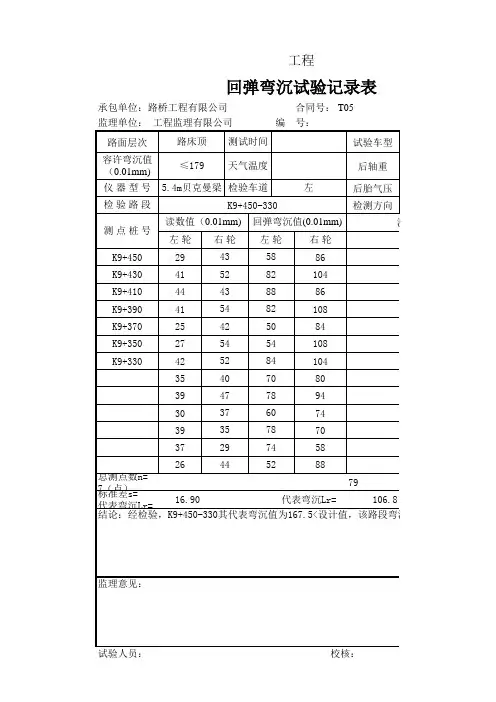

弯沉值计算贝克曼梁法1．试验目的和适用范围（1）本方法适用于测定各类路基、路面的回弹弯沉，用以评定其整体承载能力，可供路面结构设计使用。
（2）本方法测定的路基、柔性路面的回弹弯沉值可供交工和竣工验收使用。
（3）本方法测定的路面回弹弯沉可为公路养护管理部门制定养路修路计划提供依据。
（4）沥青路面的弯沉以标准温度20℃时为准，在其他温度（超过20土2℃范围）测试时，对厚度大于5cm的沥青路面，弯沉值应予温度修正。
2．仪具与材料（1）测试车：双轴：后轴双侧4轮的载重车，其标准轴荷载、轮胎尺寸、轮胎间隙及轮胎气压等主要参数应符合要求。
测试车可根据需要按公路等级选择，高速公路，一级及二级公路应采用后轴100kN的BZZ-100；其他等级公路也可采用后轴60kN的BZZ-60。
（2）路面弯沉仪：由贝克曼梁、百分表及表架组成，贝克曼梁由铝合金制成，上有水准泡，其前臂（接触路面）与后臂（装百分表）长度比为2:1。
弯沉仪长度有两种：一种长3．6m，前后臂分别为2．4m和1．2m；另一种加长的弯沉仪长5．4m，前后臂分别为3．6m和1．8m。
当在半刚性基层沥青路面或水泥混凝土路面上测定时，宜采用长度为5．4m的贝克曼梁弯沉仪、并采用BZZ-100标准车；弯沉值采用百分表量得，也可用自动记录装置进行测量。
（3）接触式路面温度计：端部为平头，分度不大于1℃。
（4）其它：皮尺、口哨、白油漆或粉笔、指挥旗等。
3．试验方法与步骤1）试验前准备工作（1）检查并保持测定用标准车的车况及刹车性能良好，轮胎内胎符合规定充气压力。
（2）向汽车车槽中装载（铁块或集料），并用地中衡称量后轴总质量，符合要求的轴重规定，汽车行驶及测定过程中，轴重不得变化。
（3）测定轮胎接地面积；在平整光滑的硬质路面上用千斤顶将汽车后轴顶起，在轮胎下方铺一张新的复写纸，轻轻落下千斤顶，即在方格纸上印上轮胎印痕，用求积仪或数方格的方法测算轮胎接地面积、精确至0.1cm²。
自动弯沉仪利用贝克曼梁测定路面回弹弯沉值操作简便，应用广泛，我国路面设计及检测的标准方法和基本参数都是建立在这种试验方法基础之上的，但是，这种试验方法整个测试过程全是人工操作，测试结果受人为因素的影响较大，而且测速慢。
自动弯沉仪是测定路面弯沉值的高效自动化设备，可对路面进行高密集点的强度测量，适用于路面施工质量控制、验收及路面养护管理。
1．主要设备自动弯沉仪测定车：洛克鲁瓦型，由测试汽车、测量机构、数据采集处理系统三部分组成。
测量机构安装在测试车底盘下面。
自动弯沉仪测定车的主要技术参数如下：测试车轴距： 6.57m测臂长度： 1.75-2.40m后轴荷载： 100kN测定轮对路面的压强： 0.7MPa最小测试步距： 4-10m测试精度： 0.01mm测试速度： 1.5-4.0km/h2．工作原理自动弯沉仪的基本工作原理与贝克曼梁的原理是相同的，都是采用简单的杠杆原理。
自动弯沉仪测定车在检测路段以一定速度行驶，将安装在测试车前后轴之间底盘下面的弯沉测定梁放到车辆底盘的前端并支于地面保持不动，当后轴双轮隙通过测头时，弯沉通过位移传感器等装置被自动记录下来，这时,测定梁被拖动，以二倍的汽车速度拖到下一测点，周而复始地向前连续测定。
通过计算机可输出路段弯沉检测统计计算结果。
3.使用技术要点（1）自动弯沉仪做长距离移动时，应根据路况把一些对通过能力影响大的组件、部件拆下来，待移动到测量工地时，再进行安装调试。
（2）操作计算机，根据要求输入有关信息及命令。
（3）为了保证系统A／D转换板与位移传感器的测量精度，应进行自动弯沉仪的标定。
（4）自动弯沉仪所采集数据以文本方式存储于计算机中，其记录格式分节点数据。
弯沉值数据及弯沉盆数据三种。
输入有关信息和参数后，可显示出左右双侧的弯沉峰值柱状图及峰值、距离和温度等；计算出平均值、标准差和代表弯沉值；显示弯沉盆图形并计算出曲率半径。
应当注意，自动弯沉仪测定的是总弯沉，因而与贝克曼梁测定的回弹弯沉有所不同。

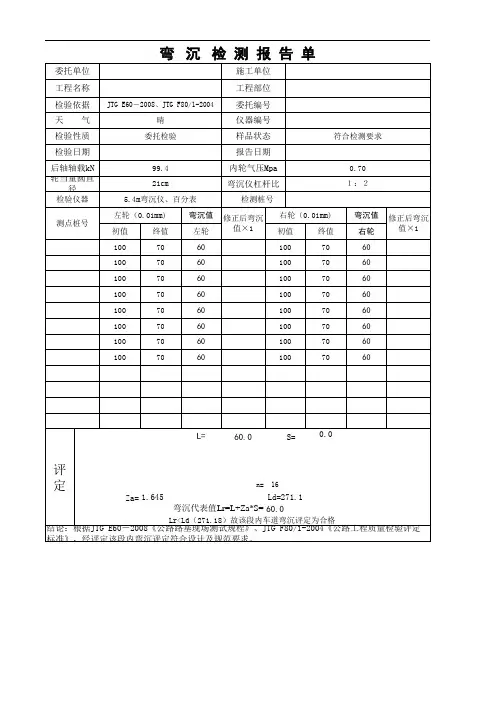

弯沉自动计算表(含弯沉计算及标准差、代表值、平均值)本文档旨在介绍弯沉自动计算表的目的和作用，并概括说明将要涵盖的内容。
弯沉自动计算表是一种工具，用于计算建筑结构弯曲所引起的沉降，并分析数据以获得标准差、代表值以及平均值。
通过使用这个自动计算表，工程师可以快速而准确地评估结构的稳定性和安全性，从而有效地进行设计和施工。
本文档将按照以下大纲进行详细阐述：弯沉计算的基本原理和公式弯沉自动计算表的使用方法和步骤弯沉计算表的示例和案例分析弯沉计算表的优势和局限性结论和建议通过阅读本文档，您将了解如何使用弯沉自动计算表来进行弯沉计算，分析数据，并获得标准差、代表值以及平均值。
这将为工程师提供一个有力的工具，以确保建筑结构的稳定性和安全性。
请继续阅读以下章节以获得更详细的信息。
