地质图件制作及注意事项大家好！我借此机会把各单位在汇交报告中，图件经常出现的一些问题和应注意的地方来给大家讲一下。

我本人对制图方面有所了解，但对地质方面不专业，在讲述过程中有不对的地方，请大家谅解！在此也向大家说明一下，在过去验收图件中提出的问题有不对的地方请给予指出我及时改正。

第一方面：地质图的制作地质图是以表示地质内容为主的专题地图，图上的其余内容作为编图、用图的依据，但我们在编制地质图时必须掌握以下特点，才能突出主题，主次分明，使读图者能迅速地判读专业内容。

㈠、地质图件中地形要素的取舍要合理地质图是以地质要素为主，地形要素为辅。

地形内容是地质图的地理基础，它与普通地形图的主要区别，在于地形内容的选取是主要根据地质图的需要而定的。

因此我们在做地质图时不要直接把地质内容套到地形图上，这样呢地形内容载负量特别大，重点不突出，层次不清楚，让看图着就感觉图面特别乱，也不符合编图要求。

大家都知道地形图或者搜集来的地形图，它上面的内容比较多，地理内容、地形内容都比较详细，所以我们就要对地形内容进行选取，进行一定的取舍。

㈡、地形要素的选取要有所侧重地形要素的选取，不仅要考虑编图比例尺的大小，而且要根据各种地质图的不同需要有所侧重。

第一点：对综合性地质图的地形底图来说，一般需表示山峰和高程、水系、居民地、主要交通、境界和地貌等主要地形要素，应强调表示与地质、矿产有关的内容。

作为地形底图，一般不表示植被要素和与地质、矿产无密切关系的独立地物，管线等符号。

大比例尺地形底图，应适当考虑野外现场定向、定位以及寻找地质体所需要的方位物。

第二点：如矿区地形地质图，图的比例尺是以相同的或比地形图稍大的为底图，自1:500~1:1万不等。

图上表示等高线、水系、坐标线，主要厂房、桥梁、高压线路，主要交通线路等。

图上的各种地理注记，如城镇、居民点、以能说明矿区地理位置及经济条件为限，不宜过多。

下面讲一下各要素的表示方法：1、水系的表示：水系的含意是指四大类水系物体（海洋；河流、运河和沟渠；水井与水源）的总称。

野外填绘地质图方法与要求一、地质填图方法简述地质图是用规定的符号、色谱和花纹将一个地区的主要地质体和地质现象（如各种岩层、地质构造、矿床等的时代、产状、分布和相互关系），按一定比例概括地投影到平面图（地形图）上的一种图件。

地质填图，则是沿着布置的观察路线，将地质点或构造点标在地形图上（即定点），并在地形图上勾绘出点周围的地质界线或断层线等。

野外地质填图的基本步骤1．明确填图的比例尺，确定观察点、线密度为了确保填图质量，1：5000地质图总的要求线距200-250m，点距视构造的复杂程度，基岩的出露情况和要解决的主要地质问题而决定，点距一般应小于线距。

2．确定填图单元填图单元的划分是地质填图的基础，根据比例尺及岩性的一致性，稳定性，可靠性确定本次实习区的地质填图单元，本次填图单位为：莲沱组（Nh1l）；南沱组（Nh2n）；陡山沱组（Z1d）一、二、三、四段；灯影组（Z1dn）一、二、三段；第四系（Q4）。

3．布置观察路线布置观察路线一般有两种方法：（1）追索法：在制绘不同时代地层的地质界线时，沿地层走向，或者为了解决某一地质问题（如断层），而沿着一特定方向进行地质观察来填绘地质图的方法。

追索法适应下列情况：A．地层岩性、厚度变化大，只有在追索过程中才能准确地了解其横向变化，掌握地质界线的延伸和分布；B．地质界线不明显，一定要经过追索才能填绘；C．构造复杂、断裂发育地区，为了更好的填绘出断层线而采用追索法；D．山脊、沟谷、水系平行于地层走向分布，地形条件有利于追索性。

（2）穿越法：垂直或大角度斜交地层走向（或构造线方向）布置观察路线进行地质观察和填绘地质图的方法。

穿越法适用于下列情况：A．露头好，岩性、厚度变化不大，地层分界清楚；B．构造相对较简单；C．地形平缓，且沟谷、水系多垂直或斜交地层走向分布。

穿越法的优点在于可以很快地了解到岩层的厚度、地层剖面及纵向变化。

实习区地形、地质条件适合用穿越法，可以采用以穿越法为主，局部地段选用追索法。

MICAPS4.0 用户手册
目录
0 快速入门手册.........................................................................................................................6 0.1 安装.............................................................................................................................. 6 0.2 快速配置......................................................................................................................6 0.2.1 数据源配置.......................................................................................................6 0.2.2 综合图配置.......................................................................................................7 0.2.3 单站雷达默认配置（工具栏）...................................................................... 9 0.2.4 模式剖面默认配置（工具栏）...................................................................... 9 0.2.5 累积降水默认配置（工具栏）.................................................................... 10 0.2.6 表格数据默认配置（工具栏）.....................................................................11 0.2.7 模式探空默认配置.........................................................................................11 0.2.8 基础地图信息配置.........................................................................................12 0.2.9 交互层“另存为”保存................................................................................ 13 0.2.10 系统启动配置与出图配置.......................................................................... 14 0.2.11 传真图配置.................................................................................................15

2.2图上一般不表示第四系松散沉积物，但如矿区内大面积第四系覆盖，要编制矿区基岩地质图，揭去所有的第四系盖层时，则在图上所有穿过第四系的工程达到基岩的深度，工程揭露和物探方法推断的地质界线应表示。
2.3主要探矿工程及编号、勘探剖面位置及编号的展绘。
2.4为了反映矿区地质构造，垂直主要构造线和矿体走向切制1-2条地质剖面，附于地形地质图下方，剖面比例尺同地形地质图。
新疆鑫汇地质矿业1页共1页

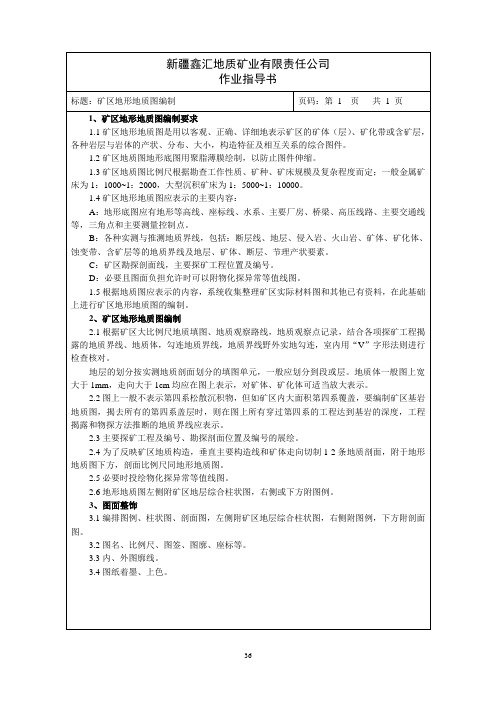

1、矿区地形地质图编制要求
1.1矿区地形地质图是用以客观、正确、详细地表示矿区的矿体（层）、矿化带或含矿层，各种岩层与岩体的产状、分布、大小，构造特征及相互关系的综合图件。
1.2矿区地质图地形底图用聚脂薄膜绘制，以防止图件伸缩。
1.3矿区地质图比例尺根据勘查工作性质、矿种、矿床规模及复杂程度而定；一般金属矿床为1：1000~1：2000，大型沉积矿床为1：5000~1：10000。
1.4矿区地形地质图应表示的主要内容：
A：地形底图应有地形等高线、座标线、水系、主要厂房、桥梁、高压线路、主要交通线等，三角点和主要测量控制点。
B：各种实测与推测地质界线，包括：断层线、地层、侵入岩、火山岩、矿体、矿化体、蚀变带、含矿层等的地质界线及地层、矿体、断层、节理产状要素。
C：矿区勘探剖面线，主要探矿工程位置及编号。
D：必要且图面负担允许时可以附物化探异常等值线图。
1.5根据地质图应表示的内容，系统收集整理矿区实际材料图和其他已有资料，在此基础上进行矿区地形地质图的编制。
2、矿区地形地质图编制
2.1根据矿区大比例尺地质填图、地质观察路线，地质观察点记录，结合各项探矿工程揭露的地质界线、地质体，勾连地质界线，地质界线野外实地勾连，室内用“V”字形法则进行检查核对。

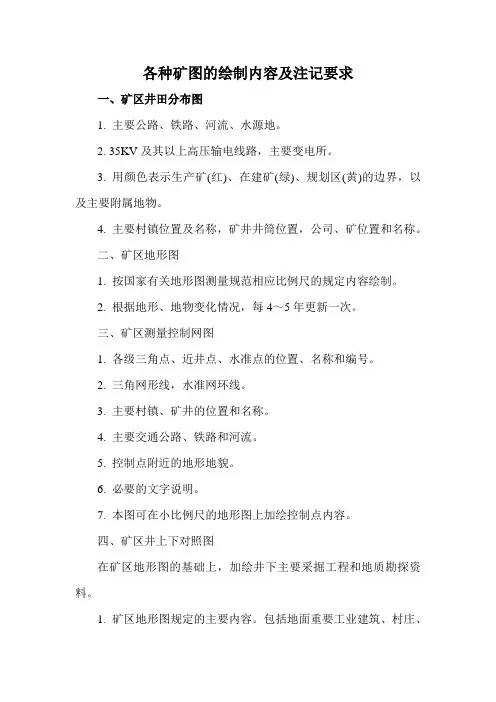

各种矿图的绘制内容及注记要求一、矿区井田分布图1. 主要公路、铁路、河流、水源地。

2. 35KV及其以上高压输电线路，主要变电所。

3. 用颜色表示生产矿(红)、在建矿(绿)、规划区(黄)的边界，以及主要附属地物。

4. 主要村镇位置及名称，矿井井筒位置，公司、矿位置和名称。

二、矿区地形图1. 按国家有关地形图测量规范相应比例尺的规定内容绘制。

2. 根据地形、地物变化情况，每4～5年更新一次。

三、矿区测量控制网图1. 各级三角点、近井点、水准点的位置、名称和编号。

2. 三角网形线，水准网环线。

3. 主要村镇、矿井的位置和名称。

4. 主要交通公路、铁路和河流。

5. 控制点附近的地形地貌。

6. 必要的文字说明。

7. 本图可在小比例尺的地形图上加绘控制点内容。

四、矿区井上下对照图在矿区地形图的基础上，加绘井下主要采掘工程和地质勘探资料。

1. 矿区地形图规定的主要内容。

包括地面重要工业建筑、村庄、零星建筑物、铁路、主要公路、高压线，以及大的河流、湖泊，地形等高线等。

2. 井下主要开采水平的井底车场、运输大巷、主要石门、主要上下山、总回风道和采区内的重要巷道，回采工作面及其编号。

3. 主要煤(岩)层露头线，主要断层线、井田技术边界线，保安煤柱的围护带和边界线，并注明批准文号。

4. 井口位置及名称，钻孔及其编号、地面标高。

5. 相邻矿区的采掘工程。

五、矿区地形地质图或基岩地质图在地形图基础上加绘以下内容：1. 主要煤(岩)层露头线，主要断层线，褶曲轴及岩浆岩出露范围。

2. 必要的钻孔、探槽、探井、勘探线及其编号。

3. 矿井边界，井口位置及名称。

4. 地层界限及代号，地层分布范围、名称及产状。

5. 在图幅两侧或下方加绘煤田综合柱状图，走向、倾向剖面图。

6. 当地质资料发生重大变动时，要及时修改填绘。

六、矿区地质构造纲要图1. 经纬线、指北针。

2. 断层线、褶曲轴、岩浆岩出露范围及陷落柱范围。

3. 主要钻孔、探槽、探井的位置及名称、编号。

5.4尽量采集有利于多种元素聚积的淤泥、粉砂、细砂等物质。避免采集淤泥表层可能存在的有机物、岸边塌积物及人工堆积物，特别是可能带来严重污染的人工堆积物。
5.5为了提高每个采样点上样品的代表性及保证足够的样品重量，要在采样点附近一定范围内（例如15m~30m）进行多点采集，合并为一个样品。采样重量视不同岩性地区、样品粒度分布状况而定。可以在野外用不锈钢筛过筛，也可以回驻地使样品干燥后过筛。但要保证样品过60目筛后的重量大于200g。
5.8采样点应正确地标绘在1：50000地形图上。使用GPS定点，定点误差不大于50m（GPS定点方法及要求见附录C）。为便于质量检查和异常检查，原则上每个采样点均应留有标志，至少每条水系的最上游采样点必须留有标志。
5.9统一使用标准化的野外记录卡、用代码记录样品的各种特征及周围环境特征，野外记录卡的格式及填写说明见附录A。
b.采样点主要分布在二级水系中和一级水系口上。适当考虑水系长度，超过1km的一级水系，除在水系口上取样外，还可以进入水系取一个或几个样品。注意使每一个点都能控制自己特有的汇水域，避免不必要的重复控制。
c.最上游采样点控制的汇水盆地面积一般不小于1/3km2，不大于3km2；
d.要考虑不同自然地理地质条件下异常的持续性。
5.10记录卡填写的内容在现场用2H或3H铅笔填写或在现场用掌上电脑录入。使用电子信息技术录入的要求见工整、清晰，不准重抄和涂改，发现记录有误，只能将原记录代码划去，在其左上方写上正确的代码。
5.12采样小组使用的1：50000地形图手图，每日野外工作结束后要将采样点着墨，以直径2mm小圆圈标定采样点，写上样品号。同时要根据手图将其全部内容转绘到另一张同比例尺地形图上，制成采样点位底图。转点误差应小于0.5mm。

地质图
对野外地质总图进行综合，按比例尺不同面积太 小(图面无法表示的-直径不大于2mm)地质体及 长度小的断层和线状地质体(长度不大于5mm)等 可以不表示，但有特殊意义的可夸大表示。
连同综合地层柱状图和剖面图(可图切)及图例等 完善成完整的地质图。
地质填图归纳为
收
测
布
集
制
置
研
剖
路
究
面
线
资
确
料
（
地点：
地质手图：
点号：D2001，“2001”中的“2”代表组号，后三位当 点号。
点位：GPS坐标（写全）：4220251，18240225。
点性：界线点、岩性分界点、构造点、脉岩点、矿化点、化
石点、控制点、露头点、碎石点。
描述：从宏观到微观，要求层次清楚、写真写实、描述详
细、文理通顺、整洁美观、概念准确、重点突出、 产
特征、主要标志及相互接触关系等。 同时，填图人员要统一思想、统一认识。
填图路线的布置
尽量垂直工作区主构造线，即以穿越法为主 ，辅以追索法。另外，路线应布置在可观察到更多 的内容和露头区。
路线要统一布置，布置时要充分考虑：地质体及 异常、矿（化）点分布、主构造线方向、基岩出露 情况、地形地貌、交通等综合因素。不同区域其路 线间距应有所不同，不同性质路线其人员安排和观 查的重点也不尽相同。一般先布主干路线，再布辅 助路线。
实际材料图
是“地质填图”中重要的基础图件 ，与手图同比例尺的完整地形图做底图 ，除地质内容外，主要反映实际材料， 包括：地质点、路线、剖面、产状、样 品及工程等。
记录、手图、实际材料图一定要对口 ，三者为最基础的原始资料，要同时归 档。（三对口）

煤矿CAD矿图编制标准说明目录第一章矿图技术管理及制图技术 (1)第一节矿图技术管理的一般规定 (1)矿图的基本要求 (1)第二节生产矿井必备的基本矿图和专用矿图 (2)一、生产矿井必备的基本矿图 (2)二、生产矿井必备的测量图 (2)三、生产矿井必备的地质图 (3)四、生产矿井必备的储量管理图 (3)五、生产矿井必备的水文地质图 (3)六、生产矿井必备的通风防尘系统图 (3)七、生产矿井必备的机电运输系统图 (4)第三节各种矿图的绘制内容及注记要求 (4)一、井田区域地形图 (4)二、工业广场平面图 (5)三、采掘工程平面图 (6)四、主要巷道平面图 (7)五、井上下对照图 (7)六、矿井地面控制网图 (8)七、矿井地形地质图 (8)八、矿井煤系地层综合柱状图 (8)九、矿井地质剖面图 (9)十、矿井煤(岩)层对比图 (9)十一、矿井分水平地质切面图 (10)十二、矿井煤层底板等高线及资源量估算图 (10)十三、矿井综合水文地质图 (11)十四、矿井充水性图 (12)十五、矿井综合水文地质柱状图 (13)十六、矿井水文地质剖面图 (14)十七、矿井主要含水层等水位（压）线图 (15)十八、矿井防治水系统图 (15)十九、通风、防尘管路系统图 (16)二十、机电运输系统图 (16)(一)图纸图签要求： (16)机电运输系统图图签格式 (17)（二）供电系统方框图 (17)（三）配电(供电)系统图 (18)（四）排水管路系统图 (19)（五）通信系统图 (19)（六）压风管路系统图 (20)（七）提升运输系统图 (20)（八）井下电气设备布置图 (21)第二章煤矿矿图图例 (22)第一节图例的相关规定 (22)第二节图例的一般要求 (22)第三节符号的绘制 (23)第四节注记 (24)第一章矿图技术管理及制图技术第一节矿图技术管理的一般规定矿图的基本要求1、煤矿地质测量图(以下简称矿图)的技术管理必须符合《煤矿地质测量图技术管理规定》，矿图绘制的内容、精度以及绘制的方法、标准，必须符合煤矿地质、测量的有关规程及《煤矿地质测量图例》的规定。

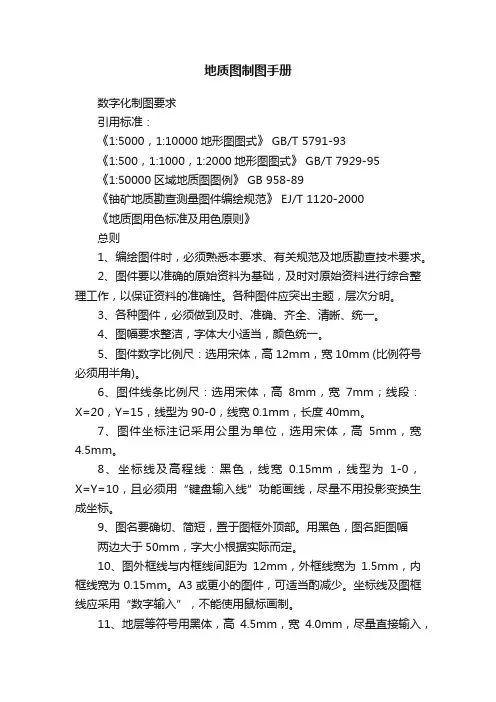

地质图制图手册数字化制图要求引用标准：《1:5000，1:10000地形图图式》 GB/T 5791-93《1:500，1:1000，1:2000地形图图式》 GB/T 7929-95《1:50000区域地质图图例》 GB 958-89《铀矿地质勘查测量图件编绘规范》 EJ/T 1120-2000《地质图用色标准及用色原则》总则1、编绘图件时，必须熟悉本要求、有关规范及地质勘查技术要求。

2、图件要以准确的原始资料为基础，及时对原始资料进行综合整理工作，以保证资料的准确性。

各种图件应突出主题，层次分明。

3、各种图件，必须做到及时、准确、齐全、清晰、统一。

4、图幅要求整洁，字体大小适当，颜色统一。

5、图件数字比例尺：选用宋体，高12mm，宽10mm (比例符号必须用半角)。

6、图件线条比例尺：选用宋体，高8mm，宽7mm；线段：X=20，Y=15，线型为90-0，线宽0.1mm，长度40mm。

7、图件坐标注记采用公里为单位，选用宋体，高5mm，宽4.5mm。

8、坐标线及高程线：黑色，线宽0.15mm，线型为1-0，X=Y=10，且必须用“键盘输入线”功能画线，尽量不用投影变换生成坐标。

9、图名要确切、简短，置于图框外顶部。

用黑色，图名距图幅两边大于50mm，字大小根据实际而定。

10、图外框线与内框线间距为12mm，外框线宽为1.5mm，内框线宽为0.15mm。

A3或更小的图件，可适当酌减少。

坐标线及图框线应采用“数字输入”，不能使用鼠标画制。

11、地层等符号用黑体，高4.5mm，宽4.0mm，尽量直接输入，不用子图库中符号，花岗岩可用子图表示，且应垂直向上，不旋转。

12、主要构造应有编号，构造编号字体用黑体，高4.5mm，宽4.0mm，数字编号须用下标表示(如F800 )。

13、图例中应包括图内所给的各种符号及色调，地形图上的惯用符号可不列出，图例与图幅内容一致，尽可能使用最简明的技术语言。

图例排列顺序一般先地层—地层界线—产状—构造—矿物、蚀变—工程—其它，最后为工作范围。

4.总则
4.1目的任务 调查工作区内各类建造和构造要素特征、空间分布、相互关联及与成矿 的关系，查明含矿建造、构造、矿化蚀变带等分布和特征，为成矿规律 研究、找矿靶区圈定、潜力评价等提供基础图件 4.2 部署原则 ●突出重点矿种和重点成矿区带，以1:50 000标准图幅为基本调查单 元进行单幅或多幅专项填图 ●一般应在1:50 000区域地质调查基础上部署矿产地质专项填图工作 ●在成矿有利地段、存在重要地质矿产科学问题的地区部署开展大比例 尺矿产地质专项填图 ●以最新成矿理论、找矿预测理论为指导，充分应用新技术、新方法， 促进地质调查与科学研究深度融合，解决与成矿作用相关的重大地质问 题
4.总则
4.3 工作程序 一般包括预研究、野外填图、综合整理与研究、数据库建设、野 外验收、成果提交等程序。上述程序是互为关联、密不可分的有 机整体 4.4 工作内容 ●在资料收集与整理分析、野外踏勘的基础上，划分建造构造单 元，编制建造构造草图 ●测制剖面，确定填图单元 ●开展区内建造构造特征、矿产特征及找矿线索调查，重点分析 、查明与成矿有关的建造构造特征及找矿标志，填编建造构造图 ●总结成矿规律、控矿条件、成矿要素，初步建立找矿预测地质 模型
6.野外调查
6.1 测制剖面 一个图幅应测制或修测2条-3条地质剖面，比例尺以1:1 000-1:5 000 为宜。对含矿建造可采用更大比例尺剖面进行实测。通过剖面测制，重 点划分与成矿有关的建造类型，研究建造的矿化特征，采集岩矿、地球 化学和构造岩等样品，确定填图单元 6.1.1 矿化（体）带剖面 （1）针对重要含矿地质体、蚀变带、矿（化）带、矿（化）体、前人 采矿遗迹（采坑、老硐）布设剖面 （2）必要时，可施工轻型山地工程进行揭露，针对蚀变带、矿（化） 带、矿（化）体要进行刻槽取样，分析矿石质量，了解矿石的类型、矿 体的规模、形态、产状、矿体与围岩的关系、蚀变特征、矿化类型及矿 化标志等 （3）测制矿化（体）带剖面时，其测制、观察、描述、编录和取样工 作按照《固体矿产勘查原始地质编录规程》(DZ/T 0078-2015)执行

形、图象、符号和颜色直接表示地球物理勘查工作布置与施工情况，异常分布与其特 征，解释推断，结论与建议等内容的图件。它是物探工作成果的主要表现形式。 $ " # 参数比例尺 :@C@F8DC>? =?@A8
指图中参数坐标轴上单位长度表示的物探参数的量值大小。 一般纵坐标表示物探参数值，横坐标表示距离。参数比例尺常用的为算术和对数两 种比例尺。 $ " $ 技术说明 =:8?>G>?@D>9E= 指图件上反映使用图件时必须了解的某些技术数据和方法技术情况的一种文字说 明。 内容包括：坐标系统（当采用独立坐标系统时）、测网敷设方法、定点（位）方法 与精度，物探方法与技术条件，图中物探数据精度，制图说明，其他有关说明。 $ " % 物探工作布置图 F@: 9G H9CI>E7 A@<9JD 是专门表示物探野外工作计划、设计内容的图。 · *(/* ·
质构造单元名称
(" 工作区域很大与
) " 用“ + + , + + ” 测区 名 称 一 致 时 两
表 示 工 作 地 区 时， 者合
其前后两个地区名 )" 重要标题地物名
称的等级要相同
称
* " 位 置 图 类、推 断
成 果 图 类，必 要 时
代之 以 物 探 方 法 大
类名称
’ " 物 探 方 法、参 数 ’ " 参 数 图 类 的 图
($ 责任表：
表%
（制图单位）
可将多点结果的曲线装订成曲线册。 ! " #! 推断剖面图 ’%-,**,& ",).’#%
含有解释推断过程和成果，以及验证工程手段内容的剖面图。 包括剖面图大部分内容，还应主要突出与解释有关的内容。 ! " #% 推断平面图 ’%-,**,& /01 含有解释推断成果和工作建议的平面图。 主要突出与解释推断有关的内容。 ! " #& 推断立体图 ’%-,**,& "10), &’0(*0/ 含有解 释 推 断 成 果、 验 证 工 程、 有 关 地 质 内 容 及 高 程 坐 标 的 三 视 （ 正、 侧、 俯 ） 图。 内容包括：坐标网，推断的地质体，与成矿有关的构造；验证工程及位置、编号 等。 ! " #’ 物探图图式 -#*/0. #- (,#123"’)04 ,514#*0.’#% /01 指物探图的编制格式，各种符号及其注记的编排规格。 内容包括：图上各种符号的式样、尺寸和颜色，注记字体的大小和排列方式，以及 图的整饰和有关说明。 ! " #( 物探图图例 4,(,%& #- (,#123"’)04 ,514#*0.’#% /01 指物探图上所用各种符号的举例说明。 内容包括：图形符号、文字符号、颜色、线条和物探参数比例尺，以及它们的名 称、含义。

5.3采样布局原则为：
a.采样点要分布均匀、合理。要使1：50000地形图上按1km2划出的采样格子（称小格）中的绝大多数（95%以上）小格内都有采样点分布，应做到基本不出现或很少出现连续3个以上空白小格。采样密度平均为1~2个点/km2时，小格内样品数一般不要超过2个。采样点分布均匀并不意味着将采样点布置在采样格子中央，而应将采样点布置在每一个格子中能最大限度控制汇水面积处（见图2）；
GB/T14839地球化学勘查技术符号
3总则
3.1区域化探是基础性、公益性、战略性基础地质调查工作之一。工作范围应覆盖我国全部可工作的国土面积。其调查成果，主要为区域矿产勘查中成矿远景区和中大型找矿靶区的圈定、资源潜力预测、地质填图与基础地质研究、环境与土地质量评价以及社会其它行业和领域的应用提供数十种元素含量空间分布的地球化学资料。此项工作按国际分幅部署测区。基本工作比例尺为1：250000，交通很不发达、工作条件困难的边远地区也可采用1：500000工作比例尺。它们的基本采样密度（以水系沉积物测量为例）分别为1点/1~4km2和1点/16km2。成果图件视不同行业、不同领域和不同群体对地球化学资料的需求，可制作任意比例尺和不同图示表达形式的图件（册）提供应用。
d.重要异常的查证：包括拟采用的查证方法、使用的现场分析手段和设备、查证程度、提交异常查证的成果图件、简报等。
e.技术、经济指标：包括设备、材料计划、经济预算、组织编制和工作进度安排等；
f.提交成果的内容与时间：包括计划上交的报告、图件等资料，提交时间等。
4.5区域化探项目都应单独编写设计书。设计书由项目负责人负责编写。
3.2按地理特点和区域化探工作条件，可把我国大致分为以下两类地区（见图1）：
a.内地及沿海中低山、丘陵地区；

第 5 页 共 46 页
一、采掘工程平面图绘制要求
一、基本要求 第 1 条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤
矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合 各矿的具体情况制定的。
第 2 条. 绘制图种和比例尺,采掘工程平面图比例尺 1：2000 或 1:5000。
8、煤层底板等高线、根据图面允许情况和实际要求，加绘地面重 要工业建筑、居民区、铁路、重要公路、大的河流及其保护煤柱线；
第 4 条 图种编绘原则及精度要求 采掘工程平面图的井巷部分按实际比例绘制，采掘工程平面图图例 符号按相同比例尺的要求绘制。 重要地物与地物轮廓相对附近控制点的平面位置误差＜图上 0.6mm；
8mm。 9、未注明字体按实际情况设置。
三、具体内容及要求 第 10 条. 巷道、导线点、水准基点、圆形竖井、圆形斜煤仓、
圆形煤仓的符号按图-005[采掘工程平面图图例（1）]的要求绘制。 主要巷道应注明名称（一字间隔），主要斜巷还应注记倾向和倾角，
1：2000 倾角字高 2mm，巷道交叉口、变坡以及平巷等特征点，在图上 每隔 50～100mm 应注记底板高程。
井田技术边界、保安煤柱及其它边界线，注明名称和批准文号。 第 12 条.实测正、逆断层，断层编号及注记，断层上、下盘，实测 和推测陷落柱，岩浆岩侵入体及天然焦界线等按图-005[采掘工程平面
第 9 页 共 46 页
图图例（5）] 的要求绘制。 绘落差大于平均煤厚二分之一的断层，并注记断层的性质、倾角、
集时，可省略次要符号，以不影响看图为准。 第 7 条.阿拉伯数字注记用在线状地物（含井下巷道）、高程等注
记时，字向按光线法则（光线法则：以光线在右上角呈 45°照射，所有 的字体注在阳面）执行；用于独立地物，如钻孔高程、孔号、井口高程、 碎部点高程注记时采用水平字列（水平字列：各字中心连线平行于南、 北图廓，由左向右排列），字头朝图幅上方，字隔 0.1mm。

第 3 章 启动GeoMap3.5..................................................................................................17 3.1 新建或打开一个GeoMap图册 ..........................................................................18 3.2 GeoMap3.5 初始运行界面简介 .........................................................................23
2
目录
5.17 直角网格 ....................................................................................................... 103 5.18 图例框 .........................................................................................5.19 图框 ............................................................................................................... 115 5.20 地名 ............................................................................................................... 124 5.21 井位 ..........

CAD绘制各类地质图的步骤及注意事项, CAD绘制各类地质图的步骤及注意事项CAD绘制平面图注意:地质绘图要求精确，特别是一些点的卡定，是不能有丝毫的误差的。

关于如何衡量地质图上的精确度，其实很简单，就是x,y,z。

地质图由点线面各种元素结合而成，而其中以点的定位最为重要，以下将在不同情况下对一些注意事项进行说明。

平面图的绘制步骤:1、在综合平面图上选取需要绘制的勘探线，在任意一端选取一个开始点。

开始点应是勘探线与综合图上的一个整数坐标线的交点为好。

2、勘探线平面图中的勘探线是一条平直的线段，所以坐标线在勘探线平面图中的走向一般都是倾斜的。

以开始点为基准，就可以开始绘制勘探线平面图了。

3、绘制时所需的数据:1)以开始点为起点位置，测量勘探线的长度。

2)测量勘探线与坐标线的夹角，用于判定在勘探线平面图上的坐标线位置和角度。

3)之后根据勘探线长度及结合综合图上的孔位位置，绘制勘探线平面图的外框大小。

剖面图的绘制步骤:在勘探线平面图的基础上，我们可以绘制勘探线剖面图了。

其步骤如下:1、剖面图就是根据勘探线在综合图上的位置而切一条剖面线，然后根据勘探线穿过的地层，在勘探线下绘制不同的岩性条纹而后最终成图。

在综合图上观察勘探线所经过的地形，需记录的数据:勘探线上各控制点的高程及其与开始点的距离、勘探线经过的地层分界位置、以及一些重要的地物的位置。

2、根据以上的数据我们可以画出勘探线上的地形变化，一些地层分界处、地物位置等。

(在此提醒，如果还需落钻孔或其他元素，请先不急着给剖面线上条纹，以为在绘制剖面线时，往往会出现某个点的不注意而导致制图误差，或高或低的情况在绘制剖面线时时很常见的问题，而修改起来也是一件挺麻烦的事，我想有过类似经历的同道们也很明白那种感受吧。

所以，我们的口号是，坚持从大到小的原则，绝不贪功冒进，不然产生的后果会让人很郁闷的。

)钻孔钻线在平面图上的落法:在平面图上，所谓的钻孔钻线投影，就是把钻线上的各个点垂直的投影到地表平面上。

附录A（资料性）雷电风险评估的地闪密度计算可以通过LLS获得。

根据本文件，全球大部分地区的NG以往N是根据雷暴日或雷电计数器的数据进行计算。

由于现有更精确的方法，不再推荐使用雷暴G日或雷电计数器的数据。

在没有LLS的地区，推荐地闪密度式(A.1)估算：N G=0.25×N t………………………………………（A.1）式中：N G——地闪密度，单位为次每平方千米年[次/(km2·a)]；N——每年每平方公里记录的光学观测雷电数量的总和（云闪和地闪）。

t注：在全球大部分地区，雷电活动能够从卫星上用光学手段观测到。

搭载在卫星上的传感器对各种雷电可以相对一致的响应。

通过适度的平均处理，光学雷电密度数据可提供比雷声观测更好的地闪密度估计。

如果总体通常地闪具有多个雷击地点。

根据附录C中描述的方法，现代LLS可以直接提供NSGN是被独立验证的，则推荐用此值。

SG附录B （规范性）地闪密度（N G ）和雷击点密度（N SG ）绘制流程基于LLS数据的地闪密度（N G ）和雷击点密度（N SG ）绘制流程见图B.1。

图B.1基于LLS数据的地闪密度（N G ）和雷击点密度（N SG ）绘制流程基于卫星闪电数据的地闪密度（N G ）和雷击点密度（N SG ）绘制流程见图B.2。

图B.2基于卫星闪电数据的地闪密度（N G ）和雷击点密度（N SG ）绘制流程图附录C（资料性））的释义和计算方法地面雷击点（GSPS大约一半的负极性云对地闪电具有多个雷击点。

这种情况发生在箭式先导的一部分随前序回击通道发展，当快结束时产生新的路径到地面。

每一个雷击点可认为是一个威胁，需要在雷电风险评估中考虑。

基于高精度雷电定位数据，可以区分一次地闪几乎所有不同的雷击点。

LLS可通过不同的算法来确定地面雷击点，这些算法各有优缺点，具体如下：a）参数拟合法。

取回击的如下参数：回击波形上升时间（RT）、回击序数(Order)、回击间距离差(D)、50%置信度误差椭圆半长轴长度(SMA)。
