【CN209949009U】一种物联网太阳能储能系统【专利】

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201810541603.0(22)申请日 2018.05.30(71)申请人 肇庆三向教学仪器制造股份有限公司地址 510000 广东省肇庆市高新区大旺大道57号(72)发明人 叶光显　杨水昌　(74)专利代理机构 广州京诺知识产权代理有限公司 44407代理人 刘菊欣(51)Int.Cl.H04L 29/08(2006.01)H04L 29/06(2006.01)(54)发明名称一种物联网系统(57)摘要本发明实施例公开了一种物联网系统，包括远程服务器、传输模块、单片机和物联网设备，所述远程服务器分别与所述传输模块、所述单片机和所述物联网设备通信连接，所述单片机、远程服务器和物联网设备三方通过通信协议进行设备实时数据通信以及对所述物联网设备的写值操作。

与现有技术相比，本发明简化物联网模块配置，缓解服务器系统性能的压力，同时提高物联网的实时作用。

权利要求书1页 说明书4页 附图2页CN 108769205 A 2018.11.06C N 108769205A1.一种物联网系统，其特征在于，包括远程服务器、传输模块、单片机和物联网设备，所述远程服务器分别与所述传输模块、所述单片机和所述物联网设备通信连接，所述单片机、远程服务器和物联网设备三方通过通信协议进行设备实时数据通信以及对所述物联网设备的写值操作。

2.根据权利要求1所述的一种物联网系统，其特征在于，所述远程服务器设有服务器主机、数据库和服务器应用程序；所述服务器主机、数据库与服务器应用程序三者之间通过各自通信协议通信连接。

3.根据权利要求2所述的一种物联网系统，其特征在于，所述传输模块与所述服务器应用程序通过TCP client或Socket协议通信连接。

4.根据权利要求2所述的一种物联网系统，其特征在于，所述传输模块为USR -LTE -7S4传输模块。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920588553.1(22)申请日 2019.04.27(73)专利权人 深圳市光瑞实业有限公司地址 518000 广东省深圳市龙华区观澜街道库坑社区富坑社区同富裕工业区13号F栋宝三和陶瓷厂综合楼1201(72)发明人 许洪桥　尧韩　(51)Int.Cl.H02J 7/35(2006.01)H02S 30/20(2014.01)(54)实用新型名称一种折叠式太阳能储能系统设备(57)摘要本实用新型公开了一种折叠式太阳能储能系统设备，由折叠太阳能充电包、储能设备组成，折叠太阳能充电包由包体布料、6块相同的太阳能板、输出线组成，太阳能板与输出线内部电连接，折叠太阳能充电包通过所述输出线与所述储能设备连接；包体布料将太阳能板缝制于一体。

本实用新型涉及充电设备领域，本实用新型折叠式太阳能储能系统设备的折叠太阳能充电包、储能设备都携带方便，在没有阳光的情况下可以使用储能设备里储存的电能给其它设备供电，实用方便，能够满足不时之需。

权利要求书1页 说明书2页 附图1页CN 209730884 U 2019.12.03C N 209730884U权　利　要　求　书1/1页CN 209730884 U1.一种折叠式太阳能储能系统设备，其特征在于：包括折叠太阳能充电包(1)、储能设备(2)，所述折叠太阳能充电包(1)由包体布料(3)、6块相同的太阳能板(4)、输出线(5)组成，所述太阳能板(4)与所述输出线(5)内部电连接，所述折叠太阳能充电包(1)通过所述输出线(5)与所述储能设备(2)连接。

2.根据权利要求1所述的折叠式太阳能储能系统设备，其特征在于：所述包体布料(3)通过缝制的方式将所述太阳能板(4)缝制于一体。

3.根据权利要求1所述的折叠式太阳能储能系统设备，其特征在于：所述包体布料(3)由防水耐磨的面料制成，最左边太阳能板外表面的包体布料(3)上设有一个放置袋(6)，所述放置袋(6)的左右两边上方各设有一个固定扣(7)，下方通过布带各设有一个活动扣(8)，所述固定扣(7)与所述活动扣(8)扣紧将折叠包锁紧，所述包体布料(3)上设有一个提手(9)；所述输出线(5)存放于所述放置袋(6)内，所述输出线(5)可接MC4光伏连接器或SAE连接器。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201711188342.0(22)申请日 2017.11.20(71)申请人 山东鲁能智能技术有限公司地址 250101 山东省济南市高新区(历下区)新泺大街2008号银荷大厦B座626(72)发明人 杨勇　高先进　刘雷　胡勇　丁积德　董俊杰　高传站　石众　(74)专利代理机构 济南圣达知识产权代理有限公司 37221代理人 董雪(51)Int.Cl.H02J 3/38(2006.01)H02J 13/00(2006.01)(54)发明名称一种光储充系统能量管理装置、系统(57)摘要本发明公开了一种光储充系统能量管理装置、系统，包括：主程序，Modbus规约库和GOOSE规约库、Xml规约库、104规约库、组态监视工具、实时操作系统和硬件层；所述硬件层采集与其连接的外围设备的实时运行信息并上送至主程序；组态监视工具用于对能量管理装置的运行状态进行监视，同时对能量管理装置的参数、规约库、能量管理控制策略进行配置；本发明有益效果：本发明系统主要针对光储充一体化充电站微网应用，优化架构，策略执行实时性高。

能量管理系统采用VxWorks实时操作系统，具有多任务、可抢占、可预测的任务同步机制，保障能量管理策略指令的有序、高效执行。

权利要求书2页 说明书7页 附图3页CN 107968429 A 2018.04.27C N 107968429A1.一种光储充系统能量管理装置，其特征在于，包括：主程序，Modbus规约库和GOOSE规约库、Xml规约库、104规约库、组态监视工具、实时操作系统和硬件层；所述硬件层采集与其连接的外围设备的实时运行信息并上送至主程序；组态监视工具用于对能量管理装置的运行状态进行监视，同时对能量管理装置的参数、规约库、能量管理控制策略进行配置；所述主程序通过加载Modbus规约库、GOOSE规约库、Xml规约库和104规约库与外围设备通过网络进行通信，将能量管理控制策略执行的结果转化成相应的控制指令，经过实时操作系统的任务调度实时精确地与外围设备进行交互控制；实现对电网、光伏、PCS储能系统及充电桩之间的优化分配。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 202110124469.6(22)申请日 2021.01.28(71)申请人 南京交想科技有限公司地址 211000 江苏省南京市江宁区迎翠路7号7011-2(72)发明人 汪洋　(51)Int.Cl.F24S 20/20(2018.01)F24S 50/40(2018.01)F24S 60/30(2018.01)F24D 15/02(2006.01)(54)发明名称一种基于物联网的智能太阳能供热系统(57)摘要本发明针对太阳能不断随时间变化造成太阳能供热系统输出温度波动的问题，提出一种基于物联网的智能太阳能供热系统，其可以实时监控运行参数，实施智能控制，从而实现平稳运行。

传统太阳能供热系统需要安装大型储热设备，且换热器的运行偏离设计值较大时会造成输出温度偏差。

本发明利用物联网的技术特点，使太阳能供热系统的传感器和控制器可以协同工作。

通过在不同太阳能辐射值情况下，选择不同的换热器管道线路，从而使系统可以在多档运行参数下工作。

系统在太阳能辐射不断变化的情况下，无需储热设备，实现输出温度稳定。

权利要求书1页 说明书3页 附图1页CN 112728783 A 2021.04.30C N 112728783A1.一种基于物联网的智能太阳能供热系统，其特征是：所述物联网通过CAN总线或RS485总线或工业以太网总线连接系统各个环节的智能管理模块、传感器和控制器。

2.如权利要求1所述智能管理模块是指：温度管理模块、流量管理模块、辐射管理模块、换热管理模块。

3.如权利要求2所述温度管理模块可以实现系统输出温度的控制。

4.如权利要求2所述流量管理模块可以实现系统换热工质流量的控制。

5.如权利要求2所述辐射管理模块可以实现系统工作档位的控制。

6.如权利要求2所述换热管理模块可以实现换热器内传热工质管路多个路线的切换，从而通过改变传热面积，实现不同的传热功率。

专利名称：太阳能储能系统专利类型：发明专利
发明人：李光
申请号：CN201210433866.2申请日：20121105
公开号：CN102889698A
公开日：
20130123
专利内容由知识产权出版社提供
摘要：本发明公开了一种太阳能储能系统，它包括第六控制阀、控制系统、换热容器、高温储罐和低温储罐以及与用热设备相连通的太阳能集热装置，太阳能集热装置具有吸热介质进口和吸热介质出口，换热容器上具有第一吸热介质对流口、第二吸热介质对流口、第一储热介质对流口和第二储热介质对流口，换热容器的第一储热介质对流口通过高温储热介质循环泵与高温储罐相连通，换热容器的第二储热介质对流口通过低温储热介质循环泵与低温储罐相连通，换热容器的第一储热介质对流口与高温储热介质循环泵之间连接有第一控制阀。

本发明能够利用太阳能以及储能介质换热，并且实现白天和晚上都能给用热设备带来热能，可以使用热设备连续工作。

申请人：常州能源设备总厂有限公司
地址：213033 江苏省常州市新北区创业路18号
国籍：CN
代理机构：常州市科谊专利代理事务所
代理人：孙彬
更多信息请下载全文后查看。

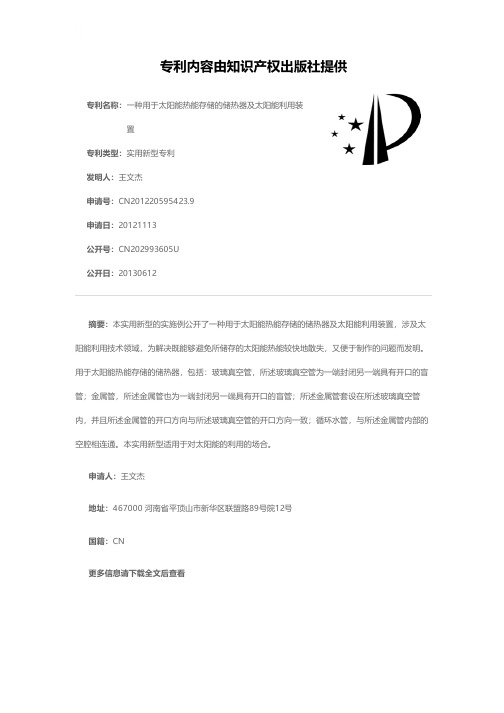

专利名称：一种用于太阳能热能存储的储热器及太阳能利用装置
专利类型：实用新型专利
发明人：王文杰
申请号：CN201220595423.9
申请日：20121113
公开号：CN202993605U
公开日：
20130612
专利内容由知识产权出版社提供
摘要：本实用新型的实施例公开了一种用于太阳能热能存储的储热器及太阳能利用装置，涉及太阳能利用技术领域，为解决既能够避免所储存的太阳能热能较快地散失，又便于制作的问题而发明。

用于太阳能热能存储的储热器，包括：玻璃真空管，所述玻璃真空管为一端封闭另一端具有开口的盲管；金属管，所述金属管也为一端封闭另一端具有开口的盲管；所述金属管套设在所述玻璃真空管内，并且所述金属管的开口方向与所述玻璃真空管的开口方向一致；循环水管，与所述金属管内部的空腔相连通。

本实用新型适用于对太阳能的利用的场合。

申请人：王文杰
地址：467000 河南省平顶山市新华区联盟路89号院12号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种太阳能供电储能系统专利类型：实用新型专利
发明人：蓝鹏,侯家礼,孙继兰,李丝思申请号：CN201320582677.1
申请日：20130922
公开号：CN203481873U
公开日：
20140312
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种太阳能供电储能系统，包括超导太阳能聚光镜，所述超导太阳能聚光镜设有用于接收热能的热接收装置，所述热接收装置通过热导管分别连接储热器、热电转换器、热动力转换器；其中所述热电转换器通过输出电路连接钠硫储能电池；其中所述钠硫储能电池通过电路连接逆变输出电路；所述热动力转换器连接发电机，该发电机通过整流器电路连接整流器；整流器连接有输出电路。

本实用新型能够对太阳能进行储能并发电，作为当前通用电力替代能源，由其可对偏远地区提供电力。

申请人：蓝鹏,侯家礼,孙继兰,李丝思
地址：100070 北京市丰台区科兴路2号恒富花园2号院2号楼1102室
国籍：CN
更多信息请下载全文后查看。

专利名称：一种新型太阳能储能器
专利类型：实用新型专利
发明人：常昊雷,张顺杰,张大千,张文,程敬举,卢鹏亮申请号：CN201720159349.9
申请日：20170222
公开号：CN207234710U
公开日：
20180413
专利内容由知识产权出版社提供
摘要：一种新型太阳能储能器，包括：保护箱、石墨导体层、储能膜、金属导体、石墨导体、逆变器、储能箱、放电口、放电开关、充电口、充电开关、电压传感器、充放电控制器，本实用新型提供了一种新型太阳能储能器，该存储器对电能的存储效率高，使用寿命长，自然放电性弱，而且可以智能控制充电和放电的进行，并且可以改变放电电流类型，实用性强，本装置市场潜力大，可以在市场上进行推广。

申请人：郭敏强
地址：450000 河南省郑州市高新区科学大道100号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种太阳能智能供电系统、可读存储介质专利类型：发明专利
发明人：张贺鹏
申请号：CN201910211349.2
申请日：20190320
公开号：CN109888876A
公开日：
20190614
专利内容由知识产权出版社提供
摘要：本发明涉及一种太阳能智能供电系统、可读存储介质，涉及太阳能的技术领域，解决了太阳能板在收集好电能后，通常存储在储能装置中，此时存储装置输出的直流电，当需要使用的时候，需要将直流电转换为交流电，在通过充电器将交流电转换为直流电从而给锂电池包进行充电，从而造成能源的二次损耗的问题，其包括主控模块、太阳能收集模块、连接模块、锂电池模块、能源转换模块、总电量检测模块、锁定模块；主控模块中预设有电量基准信号；当总电量检测信号小于电量基准信号时，锁定模块以实现对锂电池模块的锁定；反之，解除锁定以实现锂电池模块的单独取出。

本发明具有减少能源损耗的效果。

申请人：宁波中鹏锂能源科技有限公司
地址：315100 浙江省宁波市鄞州区瞻岐镇联胜盐场
国籍：CN
更多信息请下载全文后查看。

专利名称：一种分布式太阳能储能系统专利类型：发明专利
发明人：林志刚
申请号：CN202011085696.4
申请日：20201012
公开号：CN112186873A
公开日：
20210105
专利内容由知识产权出版社提供
摘要：本发明涉及一种分布式太阳能储能系统，包括：若干光伏组件，用于接受并采集太阳能，所述光伏组件包含若干太阳能电池板，所述若干太阳能电池板沿阳光的运动轨迹分布，且所述太阳能电池板的与水平面之间的夹角可调节；智能监测模块，连接至每个光伏组件，用于获取每个所述光伏组件的光照时间和光照量，并根据光照时间和光照量智能计算若干光伏组件的最佳分布角度，并调节所述太阳能电池板的与水平面之间的夹角；AI检测模块，用于获取所述主储能模块的图像信息，并且通过AI数据处理分析所述图像信息，判断所述主储能模块是否正常工作；控制系统，电连接所述光伏组件和所述储能模块，并且控制所述电源切换开关和所述继电开关的启闭。

申请人：东山神盾新能源科技有限公司
地址：363499 福建省漳州市东山县西埔镇白石街342号613室
国籍：CN
代理机构：厦门原创专利事务所(普通合伙)
更多信息请下载全文后查看。

专利名称：一种太阳能智能储能系统的管理方法专利类型：发明专利
发明人：黄碧雄,林文魁,柯昆明,张文波,余维
申请号：CN201110445760.X
申请日：20111228
公开号：CN102545323A
公开日：
20120704
专利内容由知识产权出版社提供
摘要：本发明公开了一种太阳能智能储能系统的管理方法，其包括以下步骤：S1：进行初始调制，存储数据；S2：根据实时端电压，对比S1步骤存储的数据，初步确定其最大功率输出点；S3：使用未充满的电池匹配出初步确定的最大功率输出点附近的电压值，并将其接入系统充电，测得此时的电流，然后可得出其实时输出功率；S4：比较S3中得到的多个实时功率，选择最大输出功率的匹配方案执行，并将数据反馈到主控模块的MCU中，该MCU进行新老数据的更新；S5：重复步骤S2-S4直到得到终止信号。

该管理方法能够通过实时匹配和基于逻辑连接的自动切换工作策略，使得太阳能系统一直在最大功率点附近工作，实现了对太阳能的充分利用。

申请人：中国科学院苏州纳米技术与纳米仿生研究所
地址：215123 江苏省苏州市工业园区独墅湖高教区若水路398号
国籍：CN
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710749961.6(22)申请日 2017.08.28(71)申请人 安徽汉威电子有限公司地址 230001 安徽省合肥市高新区柏堰科技园香樟大道与杨林路交口B-2#号楼101室(72)发明人 蔡昕　李晓　汪青山　(51)Int.Cl.H02J 7/35(2006.01)H02J 7/36(2006.01)(54)发明名称一种智能型太阳能充电系统(57)摘要本发明公开了一种智能型太阳能充电系统，包括太阳能电池板、蓄电池A、蓄电池B、充电控制器、负载系统，上述充电控制器控制连接上述蓄电池A、上述蓄电池B、上述太阳能电池板，并且上述充电控制器配置有电池过充保护电路，上述太阳能电池板分别连接上述蓄电池A、上述蓄电池B、上述负载系统。

本发明的有益效果在于，提高了太阳能的使用率，从而有效的弥补了市面上现有太阳能充电系统的不足。

权利要求书1页 说明书3页 附图1页CN 107359689 A 2017.11.17C N 107359689A1.一种智能型太阳能充电系统，其特征在于，包括太阳能电池板、蓄电池A、蓄电池B、充电控制器、负载系统，上述充电控制器控制连接上述蓄电池A、上述蓄电池B、上述太阳能电池板，并且上述充电控制器配置有电池过充保护电路，上述太阳能电池板分别连接上述蓄电池A、上述蓄电池B、上述负载系统。

2.一种智能型太阳能充电系统的使用方法，其特征在于，步骤包括：(1)在阳光充足时，由太阳能电池板直接给负载系统供电，同时给电量不足的蓄电池A 或蓄电池B充电；(2)到夜晚或阴雨天时，切换到蓄电池A或蓄电池B给负载系统供电，在夜晚或阴雨天气时，判断两块蓄电池电量，当两块蓄电池都电量满时，系统随机选择一块蓄电池A给负载系统供电，当蓄电池A电量高于50％而此时又进入白天时，切换回太阳能电池板直接给负载系统供电，此时系统检测到蓄电池A电量高于50％，蓄电池B电量满，则不对任何电池进行充电；(3)当再次进入夜晚时，充电控制器再次判断蓄电池A和蓄电池B的当前电量，此时充电控制器选择供电蓄电池A或蓄电池B的条件为如果有电量低于50％时则选择电量高的供电，如果电量都高于50％则选择电量低的供电，因此此时仍选择蓄电池A继续供电，当用电过程中检测到蓄电池A电量低于50％时，切换到蓄电池B供电；(4)再次进入白天时，再切换到太阳能电池板供电，并且接通太阳能电池板对蓄电池A 充电；(5)遇到长时间连续阴雨天气时，系统根据上述的选择方式先选择一块供电，若选择的为蓄电池A，则先将蓄电池A用至剩余50％电量，然后判断蓄电池B电量，当蓄电池B电量高于50％时，切换到蓄电池B供电，等到蓄电池B电量剩余20％时，再判断蓄电池A电量，当蓄电池A电量高于20％时，切换到蓄电池A供电；(6)此时若恢复到晴天阳光充足时，则切换到太阳能电池板给负载系统供电，并且同时给电量较低的蓄电池B充电，当蓄电池B电量高于50％时，切换到给蓄电池A充电，直到蓄电池A充满后再次切换到蓄电池B充电，直到蓄电池B电量充满。

新能源专利太阳能储能系统随着能源需求的不断增长和环境保护的意识逐渐加强，新能源技术成为了人们关注的焦点。

太阳能作为一种绿色、可再生的能源，被广泛应用于发电和供暖领域。

然而，由于太阳能的不稳定性和不可控性，如何将其储存起来成为了一个重要的问题。

为了解决这一问题，科学家们开始研究太阳能储能系统，并在此领域进行了专利技术的创新。

太阳能储能系统是指将太阳能转化为其他形式的能量，以便在需要的时候进行释放和利用。

下面将介绍几种与太阳能储能系统相关的新能源专利技术。

专利一：太阳能电池板太阳能电池板是太阳能发电的核心组件，其中的专利技术涉及到太阳能电池的材料、结构和效率等方面。

科学家通过改进电池材料的光吸收特性和电子传导性能，使得太阳能电池板的效率得到了大幅提升。

同时，他们还研发了高效耐用的太阳能电池板，并获得了相关专利。

专利二：太阳能储能材料太阳能储能系统的关键是选择合适的储能材料。

科学家们通过研究和创新，提出了多种新型的太阳能储能材料，如锂离子电池、超级电容器、氢气储存等。

这些储能材料具有高效、环保、长寿命等特点，并获得了相关专利技术的保护。

专利三：太阳能储能系统控制技术如何合理地控制太阳能储能系统的充放电过程是一个复杂而关键的问题。

科学家们通过研究太阳能储能系统的充电、放电、储能效率等方面的技术，提出了多种控制策略和算法。

这些技术确保了太阳能储能系统的安全稳定运行，并获得了相关专利技术的认可。

专利四：太阳能储能系统应用技术除了研发太阳能储能系统本身的技术外，科学家们还不断探索太阳能储能系统在实际应用中的创新方法。

例如，将太阳能储能系统与电动汽车充电桩相结合，实现能源互动和共享。

这些创新应用技术为太阳能储能系统的商业化运营提供了保障，并获得了相关专利技术的保护。

新能源专利太阳能储能系统的发展对于推动可持续发展和应对能源短缺问题具有重要意义。

科学家们通过不断的创新和研发，使太阳能储能系统的效率和可靠性得到了大幅提升。

专利名称：一种集成太阳能供电的物联网装置专利类型：实用新型专利
发明人：杨勇,黄京定,陈祥宇
申请号：CN201921386926.3
申请日：20190823
公开号：CN211046550U
公开日：
20200717
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种集成太阳能供电的物联网装置，包括太阳能供电装置、防护装置以及安装在所述防护装置内的物联设备、太阳能控制器、充电电池；所述太阳能供电装置包括太阳能板，所述太阳能板的输出端通过第一导线连接所述太阳能控制器的输入端，所述太阳能控制器的输出端通过第二导线连接所述充电电池的输入端，所述充电电池的输出端通过第三导线连接所述物联设备的供电端。

本实用新型实施例提供的集成太阳能供电的物联网装置能够实现物联设备的持续供电工作，降低电力配套成本和提高物联设备的工作可靠性。

申请人：广州旋坤信息科技有限公司
地址：510000 广东省广州市广州高新技术产业开发区科学大道33号自编五栋501之518房国籍：CN
代理机构：广州三环专利商标代理有限公司
更多信息请下载全文后查看。
