软件体系结构原理、方法与实践

软件体系结构原理方法与实践

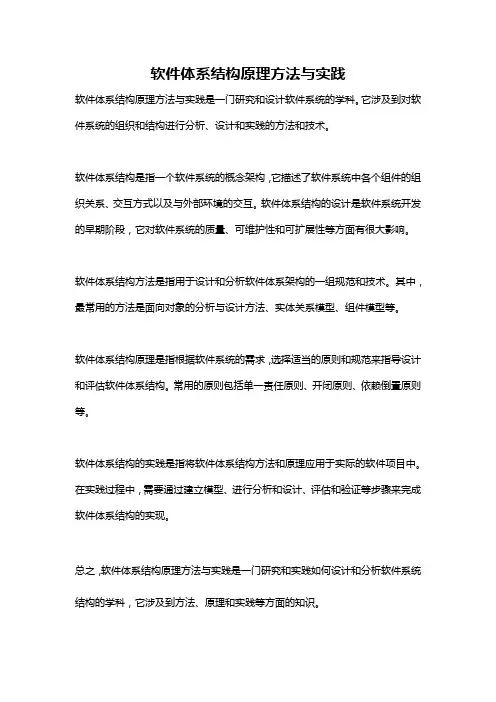

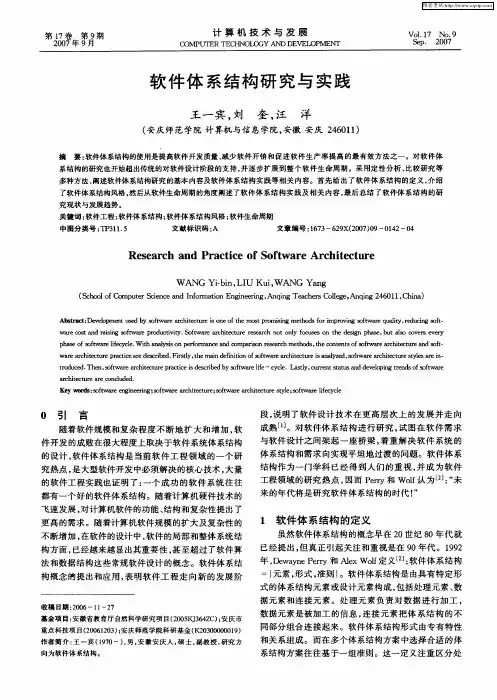

软件体系结构原理方法与实践是一门研究和设计软件系统的学科。

它涉及到对软件系统的组织和结构进行分析、设计和实践的方法和技术。

软件体系结构是指一个软件系统的概念架构，它描述了软件系统中各个组件的组织关系、交互方式以及与外部环境的交互。

软件体系结构的设计是软件系统开发的早期阶段，它对软件系统的质量、可维护性和可扩展性等方面有很大影响。

软件体系结构方法是指用于设计和分析软件体系架构的一组规范和技术。

其中，最常用的方法是面向对象的分析与设计方法、实体关系模型、组件模型等。

软件体系结构原理是指根据软件系统的需求，选择适当的原则和规范来指导设计和评估软件体系结构。

常用的原则包括单一责任原则、开闭原则、依赖倒置原则等。

软件体系结构的实践是指将软件体系结构方法和原理应用于实际的软件项目中。

在实践过程中，需要通过建立模型、进行分析和设计、评估和验证等步骤来完成软件体系结构的实现。

总之，软件体系结构原理方法与实践是一门研究和实践如何设计和分析软件系统结构的学科，它涉及到方法、原理和实践等方面的知识。

一、引言1.1 课程背景软件体系结构是软件工程的一个重要分支，它涉及软件系统的整体结构设计和组织管理。

本课程旨在帮助学生了解软件体系结构的基本概念、原则、方法和工具，提高他们分析和设计复杂软件系统的能力。

1.2 课程目标通过本课程的学习，学生应掌握软件体系结构的基本概念、原则和常见的体系结构风格；了解软件体系结构的设计方法和工具；学会分析现有软件体系结构，评估其优劣；能够运用所学知识设计适用于不同场景的软件体系结构。

二、课程内容2.1 软件体系结构基本概念软件体系结构的定义软件体系结构与软件设计的关系软件体系结构的组成元素软件体系结构的基本原则2.2 常见软件体系结构风格组件级体系结构面向对象体系结构面向过程体系结构事件驱动体系结构数据流体系结构三、软件体系结构设计方法3.1 设计方法概述软件体系结构设计方法的目标和任务设计方法的基本步骤3.2 设计方法和工具面向对象设计方法设计模式架构描述语言（ADL）软件体系结构评估方法四、软件体系结构评估4.1 评估方法概述评估的目的和意义评估方法分类4.2 评估方法和工具定性评估方法定量评估方法评估工具介绍五、实例分析与实践5.1 实例分析分析现有软件体系结构实例评估现有软件体系结构的优劣5.2 实践项目设计一个简单的软件体系结构使用评估方法对设计出的软件体系结构进行评估本课程的教学方式包括课堂讲解、案例分析、实践项目和小组讨论。

通过这些教学方式，学生可以更好地理解和掌握软件体系结构的知识，提高分析和设计软件系统的能力。

六、软件体系结构的设计模式6.1 设计模式的概念设计模式的定义设计模式与软件体系结构的关系6.2 常见的设计模式创建型设计模式结构型设计模式行为型设计模式6.3 设计模式的应用与实践设计模式的选用原则设计模式的应用案例分析七、软件体系结构的演化7.1 软件体系结构演化的概念软件体系结构演化的原因软件体系结构演化的过程7.2 软件体系结构演化的方法与策略软件体系结构演化的方法软件体系结构演化的策略软件体系结构演化的案例分析软件体系结构演化的工具与技术八、软件体系结构的开源框架8.1 开源框架的概念开源框架的定义开源框架与软件体系结构的关系8.2 常见软件体系结构开源框架常用开源框架介绍开源框架的选择与使用8.3 开源框架的实践与应用开源框架的案例分析开源框架的整合与定制九、软件体系结构的评估与优化9.1 软件体系结构评估的概念软件体系结构评估的目的软件体系结构评估的方法9.2 软件体系结构优化的概念软件体系结构优化的目标软件体系结构优化的方法9.3 软件体系结构评估与优化的实践与应用软件体系结构评估与优化的案例分析10.1 课程回顾课程主要内容的回顾10.2 软件体系结构的发展趋势软件体系结构在未来的发展软件体系结构面临的挑战与机遇10.3 课程建议与展望学生对课程的建议与反馈课程未来的改进方向通过本课程的学习，学生不仅能够掌握软件体系结构的基本概念、方法和工具，还能够了解软件体系结构的设计模式、演化、开源框架以及评估与优化等方面的知识。

软件架构设计的思考与实践在现如今的信息时代，软件已经成为了人们日常生活不可或缺的一部分。

而软件设计的重要性也越来越受到重视。

面对瞬息万变的市场需求和用户需求，软件设计必须具有良好的架构设计，以满足软件系统的可扩展性、可维护性和可重用性等方面的要求。

本文将结合软件开发实践经验，阐述软件架构设计的思考和实践。

一、软件架构设计的基本概念在谈论软件架构设计之前，首先要了解什么是软件架构。

软件架构是指在软件开发过程中，以满足特定需求为目的，用来定义软件组成部分以及它们之间的关系和交互的体系结构，其中包括软件元素、关系、属性和约束等。

软件架构设计则是指在软件开发过程中需要按照一定的目标和需求，合理地选择和组合可用的软件构架，以达到提升软件设计质量的目的。

软件的架构设计涉及到多方面的知识，包括软件开发方法、软件开发流程、软件测试、软件性能等。

其包含的组成部分具有快速迭代开发、模块化、可维护性、扩展性和可重用性等的特点。

同时，软件架构设计还应该符合软件产品的可扩展性、可维护性、安全性等方面的要求。

二、软件架构设计的思考1.理解需求软件架构设计始于需求分析。

只有通过深入了解用户需求并明确界定需求，才能制定出相应的架构设计方案，这是软件架构设计的首要工作。

在需求分析的过程中，需要对业务流程的各个环节进行深入分析，明确系统的功能、性能、可靠性、可扩展性和可维护性等方面的要求。

2.确定架构类型软件架构设计需要根据不同的需求选择不同的架构类型。

例如，当系统需要支持高并发处理时，需要选择基于分布式架构设计；若要提高系统的可靠性，可以选择基于集群的架构设计。

在选择架构类型的时候，需要综合考虑各种因素，制定出更合适的架构设计方案。

3.关注模式选择模式是指软件设计的一种优秀的实践经验。

在软件开发过程中，所用到的各种模式包括架构模式、设计模式、编程模式等等。

模式能够提高软件的可维护性和可重用性，同时还可以更好的促进代码的可读性和易理解性。

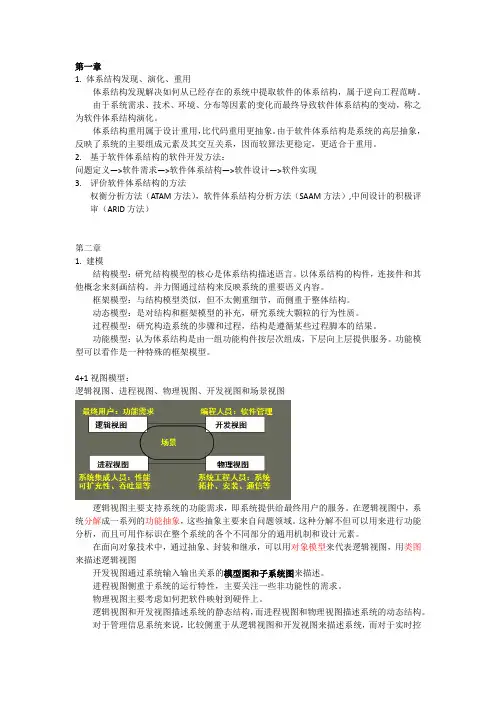

第一章1. 体系结构发现、演化、重用体系结构发现解决如何从已经存在的系统中提取软件的体系结构，属于逆向工程范畴。

由于系统需求、技术、环境、分布等因素的变化而最终导致软件体系结构的变动，称之为软件体系结构演化。

体系结构重用属于设计重用，比代码重用更抽象。

由于软件体系结构是系统的高层抽象，反映了系统的主要组成元素及其交互关系，因而较算法更稳定，更适合于重用。

2.基于软件体系结构的软件开发方法：问题定义—>软件需求—>软件体系结构—>软件设计—>软件实现3.评价软件体系结构的方法权衡分析方法（ATAM方法），软件体系结构分析方法（SAAM方法）,中间设计的积极评审（ARID方法）第二章1. 建模结构模型：研究结构模型的核心是体系结构描述语言。

以体系结构的构件，连接件和其他概念来刻画结构。

并力图通过结构来反映系统的重要语义内容。

框架模型：与结构模型类似，但不太侧重细节，而侧重于整体结构。

动态模型：是对结构和框架模型的补充，研究系统大颗粒的行为性质。

过程模型：研究构造系统的步骤和过程，结构是遵循某些过程脚本的结果。

功能模型：认为体系结构是由一组功能构件按层次组成，下层向上层提供服务。

功能模型可以看作是一种特殊的框架模型。

4+1视图模型：逻辑视图、进程视图、物理视图、开发视图和场景视图逻辑视图主要支持系统的功能需求，即系统提供给最终用户的服务。

在逻辑视图中，系统分解成一系列的功能抽象，这些抽象主要来自问题领域。

这种分解不但可以用来进行功能分析，而且可用作标识在整个系统的各个不同部分的通用机制和设计元素。

在面向对象技术中，通过抽象、封装和继承，可以用对象模型来代表逻辑视图，用类图来描述逻辑视图开发视图通过系统输入输出关系的模型图和子系统图来描述。

进程视图侧重于系统的运行特性，主要关注一些非功能性的需求。

物理视图主要考虑如何把软件映射到硬件上。

逻辑视图和开发视图描述系统的静态结构，而进程视图和物理视图描述系统的动态结构。

实验项目列表实验1：ACME软件体系结构描述语言应用一、实验目的1）掌握软件体系结构描述的概念2）掌握应用ACMESTUDIO工具描述软件体系结构的基本操作二、实验学时2学时。

三、实验方法由老师提供软件体系结构图形样板供学生参考，学生在样板的指导下修改图形，在老师的指导下进行软件体系结构描述。

四、实验环境计算机及ACMESTUDIO。

五、实验内容利用ACME语言定义软件体系结构风格，修改ACME代码，并进行风格测试。

六、实验操作步骤一、导入Zip文档建立的一个Acme Project，并且命名为AcmeLab2。

如下图：接着导入ZIP文档，导入完ZIP文档后显示的如下图：二、修改风格在AcmeLab2项目中,打开families下的TieredFam.acme.如下图：修改组件外观1. 在组件类型中，双击DataNodeT; 在其右边的编辑器中，将产生预览；选择Modify按钮，将打开外观编辑器对话框。

2. 首先改变图形：找到Basic shape section，在Stock image dropdown menu中选择Repository类型.3. 在Color/Line Properties section修改填充颜色为深蓝色。

4. 在颜色对话框中选择深蓝色，并单击[OK].5. 修改图形的边框颜色为绿色7. 单击Label tab，在Font Settings section, 设置字体颜色为白色,单击[OK] 产生的图形如下图：添加新元素类型1. 在Component Types section选择New按钮2. 在对话框中，类型名称输入LogicNodeT .3. 选择TierNodeT 为父类型.4. 单击[Finish].5. 按照修改外观的步骤，修改LogicNodeT的外观：填充颜色为浅绿色，边框颜色为黑色，大小为2，其他默认。

产生的图形如下图：添加新属性类型1. 选择Property Types2. 选择New按钮3. 在对话框中，类型名称为TierPropT4. 类型选择enum5. 值为：client, logic, data6. 单击[OK].添加属性1. 激活属性视图页2. 双击TierNodeT3. 选择Properties tab4. 右击空白位置，或者单击图标，选择新建属性5. 属性名为tier.6. 类型为TierPropT（找不到，则直接输入TieredFam.TierPropT）7.单击[OK].添加规则1. 单击Family editor中的TieredFam (Press to select).2. 选择属性视图中的规则页3. 单击生成新规则4. 规则名为hostCheck，选择invariant单选项5. 在规则框中输入（直接粘贴过去）Forall t1 : TierNodeT in ponents |!t1.allowShareHost -> (Forall t2 : TierNodeT in ponents | t1 != t2 -> t1.host != t2.host)6. 单击[Parse Rule] 以确认无语法错误，有错误，要重新写。

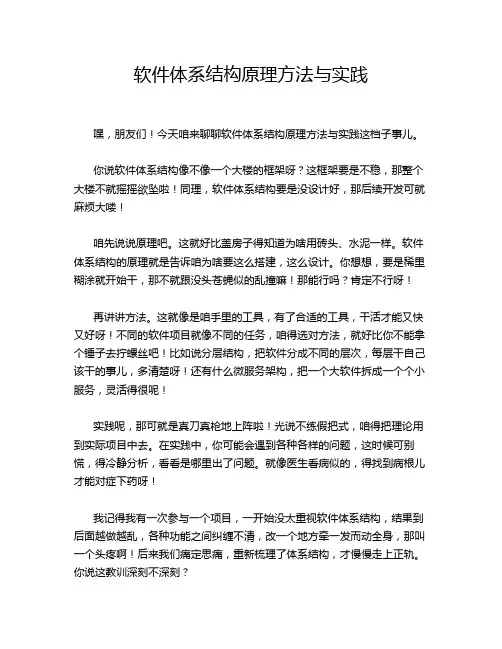

软件体系结构原理方法与实践嘿，朋友们！今天咱来聊聊软件体系结构原理方法与实践这档子事儿。

你说软件体系结构像不像一个大楼的框架呀？这框架要是不稳，那整个大楼不就摇摇欲坠啦！同理，软件体系结构要是没设计好，那后续开发可就麻烦大喽！咱先说说原理吧。

这就好比盖房子得知道为啥用砖头、水泥一样。

软件体系结构的原理就是告诉咱为啥要这么搭建，这么设计。

你想想，要是稀里糊涂就开始干，那不就跟没头苍蝇似的乱撞嘛！那能行吗？肯定不行呀！再讲讲方法。

这就像是咱手里的工具，有了合适的工具，干活才能又快又好呀！不同的软件项目就像不同的任务，咱得选对方法，就好比你不能拿个锤子去拧螺丝吧！比如说分层结构，把软件分成不同的层次，每层干自己该干的事儿，多清楚呀！还有什么微服务架构，把一个大软件拆成一个个小服务，灵活得很呢！实践呢，那可就是真刀真枪地上阵啦！光说不练假把式，咱得把理论用到实际项目中去。

在实践中，你可能会遇到各种各样的问题，这时候可别慌，得冷静分析，看看是哪里出了问题。

就像医生看病似的，得找到病根儿才能对症下药呀！我记得我有一次参与一个项目，一开始没太重视软件体系结构，结果到后面越做越乱，各种功能之间纠缠不清，改一个地方牵一发而动全身，那叫一个头疼啊！后来我们痛定思痛，重新梳理了体系结构，才慢慢走上正轨。

你说这教训深刻不深刻？软件体系结构原理方法与实践，这可不是孤立的呀，它们是相辅相成的。

只有把原理搞清楚，方法选对了，再加上丰富的实践经验，才能打造出优秀的软件。

咱可别小瞧了这软件体系结构，它可是软件的灵魂所在！一个好的软件体系结构能让软件变得强大、稳定、易维护。

你想想，要是你的软件老是出问题，用户不得烦死呀！那你的口碑不就砸了嘛！所以呀，朋友们，一定要重视软件体系结构原理方法与实践。

别嫌麻烦，这都是为了咱的软件能更上一层楼！咱得把这当成一门艺术，用心去雕琢，去打磨。

总之，软件体系结构就像是软件的脊梁，撑起着整个软件的世界。

软件设计与体系结构总结体系结构概要1.软件开发知识的半衰期为3年2.⽀持软件⼯程的根基在于质量关注点• 软件⼯程过程和实践的通⽤原则主要是：– ①为最终⽤户提供价值，– ②保持简洁，– ③维护可见的东西（产品和计划），– ④认识（必须理解别⼈将消费你所⽣产的产品），– ⑤⾯向未来，– ⑥计划复⽤，以及⑦认真思考3. 关于软件⼯程原则指导实践的核⼼原则：（1）指导过程的原则、（2）指导实践的原则指导框架活动的原则：沟通原则、策划原则、建模原则、构造原则、部署原则建模原则：1.敏捷模型建模原则、2. 需求建模原则、3. 设计建模原则4. 软件的三个设计层次：体系结构级，代码级，执⾏级\5. 软件体系结构的定义（1）Dewayne Perry和A1ex Wolf这样定义：软件体系结构是具有⼀定形式的结构化元素，即构件的集合，包括处理构件、数据构件和连接构件。

处理构件负责对数据进⾏加⼯，数据构件是被加⼯的信息，连接构件把体系结构的不同部分组合连接起来。

这⼀定义注重区分构件，这⼀⽅法在其他的定义和⽅法中基本上得到保持。

\6. 在体系结构的层次上，相关的系统级别的问题包括了容量、吞吐量、⼀致性、构件的兼容性等。

7.体系结构的设计原则： 1.抽象原则 2.分⽽治之 3.封装和信息隐蔽原则 4.模块化原则 5.⾼内聚低耦合 5.关注点分离 6.策略和实现分离策略 7.接⼝和实现分离原则\8. 请解释需求⼯程需求⼯程（Requirement Engineering，RE）是指致⼒于不断理解需求的⼤量任务和技术。

从软件过程的⾓度来看，需求⼯程发⽣在与客户沟通活动和为⼀般的软件过程定义的建模活动过程中，其任务是为设计和构建活动建⽴⼀个可靠坚固的基础，它必须适应过程、项⽬、产品和⼈员⼯作的需要。

需求⼯程在设计和构造之间建⽴起联系的桥梁。

9．需求⼯程过程通过执⾏七个不同的活动来实现：起始、导出、精化、协商、规格说明，确认和管理，其中起始、导出和精化属于项⽬的起始阶段下⾯这组问题有助于理解为什么导出需求这么困难：范围问题：理解问题：易变问题。

软件体系结构原理方法与实践软件体系结构原理是指在软件开发过程中，以系统的构造为核心，通过对软件系统的整体结构进行规划和设计，以满足系统需求的一种方法论和理论体系。

软件体系结构原理的方法主要包括模块化设计、分层设计、客户端/服务器模式、面向对象设计等。

这些方法的核心目标都是为了实现软件系统的可维护性、可拓展性、可复用性和可演化性。

首先，模块化设计是软件体系结构原理的核心方法之一。

它将一个大型软件系统分解为多个功能独立的模块，每个模块具有特定的功能和明确的接口。

模块之间通过定义好的接口进行交互，从而实现模块之间的解耦合，便于系统的维护和拓展。

其次，分层设计是软件体系结构原理的另一个重要方法。

该方法将软件系统按照功能或者抽象程度划分为多个层次，每个层次可实现一个特定的功能或者提供一种特定的服务，层与层之间通过明确定义的接口进行交互。

分层设计可以使得系统结构清晰，各层之间的关系明确，易于维护和扩展。

此外，客户端/服务器模式也是软件体系结构原理中常用的方法之一。

该模式将系统划分为客户端和服务器两个部分，客户端负责用户界面和用户交互，服务器负责数据处理和业务逻辑。

客户端通过与服务器的通信来获取所需的数据和服务。

这种模式可以使得系统的逻辑更清晰，易于分工合作和系统的拓展。

最后，面向对象设计是软件体系结构原理中应用广泛的方法。

它将现实世界看作是由对象组成的，通过模拟对象之间的交互来实现系统的设计和开发。

面向对象设计提供了丰富的设计概念和工具，如封装、继承、多态等，可以实现系统的松耦合、灵活性和可复用性。

软件体系结构原理的方法与实践是相辅相成的。

方法提供了指导和原则，而实践则是将方法应用到具体的软件开发中。

在实践过程中，需要根据实际情况选择合适的方法和技术，合理地划分模块、设计接口和定义层次关系，以实现系统的目标和需求。

总之，软件体系结构原理是软件开发过程中的一种方法论和理论体系，通过模块化设计、分层设计、客户端/服务器模式和面向对象设计等方法来实现软件系统的可维护性、可拓展性、可复用性和可演化性。

《软件设计与体系结构》教学大纲01.课程的性质、目的与任务《软件设计与体系结构》课程是为软件工程专业开设的必修课，也是计算机科学与技术软件开发方向课程。

本课程运用工程的思想、原理、技术、工具，来对软件设计以及软件体系结构的相关思想、理论与方法进行系统介绍，包括软件模型和描述、软件体系结构建模和UML、软件设计过程、软件体系结构风格、面向对象的软件设计方法、面向数据流的软件设计方法、用户界面设计、设计模式、Web服务体系结构、基于分布构件的体系结构、软件体系结构评估、软件设计的进化、云计算的体系结构等内容。

本课程的具体任务包括：1．让学生建立构建软件系统架构一般方法的感性认识，理解并掌握软件系统架构分析、体系结构建模与架构设计的相关理论知识，培养学生软件架构设计的基本能力，能从内部模块规划设计、系统层次结构的构建开始，了解构建系统结构的一般技术和方法。

2．在构建软件系统的过程中，理解软件系统构建的一些关键问题，学习应对不同需求的系统对策和设计实现技术，使学生初步具备一定的系统架构分析与设计能力，同时，深入理解各种典型框架技术及原理，并初步具备运用模式设计思想开展软件详细设计的能力。

3．一方面，让学生理解并掌握软件体系结构的重要概念、术语和系统化方法，建立软件架构设计的理念，了解当前流行的框架技术，并理解其原理。

另一方面，以加深知识理解和培养初步架构设计能力为目的，并在项目开发中加以实践；在实践环节中重点培养运用典型框架进行项目构建的能力和使用设计模式进行细化设计的能力。

02.课程教学基本要求及基本内容第1章引言（一）基本教学内容1.1 软件1.2 软件工程1.3 软件设计1.4 软件体系结构（二）基本要求教学目的：理解软件的本质、软件神话、软件工程，了解软件过程和软件工程实践的相关内容，了解网络环境带来的各类问题。

教学重点：软件工程中的设计、设计过程和设计质量、软件设计原则。

教学难点：什么是软件体系结构、软件体系结构的内容、设计阶段的软件体系结构。
