污水处理厂工程测量专项施工方案

污水处理厂工程测量专

项施工方案

Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998

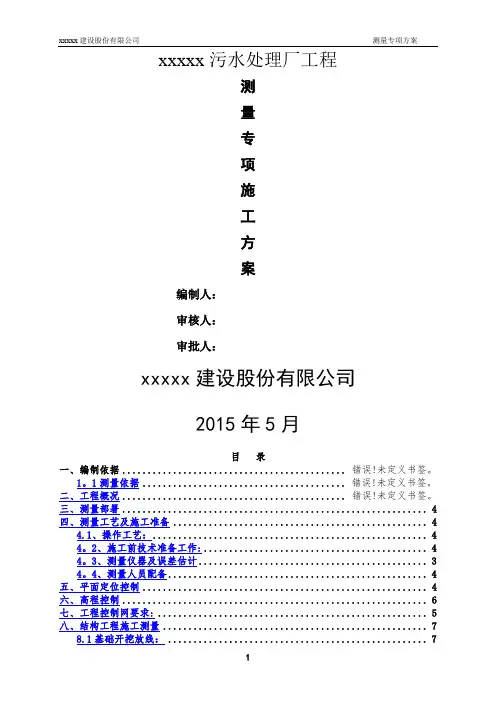

xxxxx污水处理厂工程

测

量

专

项

施

工

方

案

编制人：

审核人：

审批人：

xxxxx建设股份有限公司

2015年5月

目录

一、编制依据

《工程测量规范》（GB50026－－2007）

《钢筋混凝土高层建筑结构设计与施工规范》（JGJ3——91）《经纬仪检定规程》（JJG414——2011）

《水准仪检定规程》（JJG425——2003）

《钢尺检定规程》（JJG4——1999）

中国市政工程西南设计研究总院有限公司提供的定位点

设计施工图、施工总平面布置图。

二、工程概况

参建单位

工程名称：xxxx第三污水处理厂工程

工程地点：xxxxx

业主单位：xxxxxx

设计单位：xxxxx

勘探单位：xxxxx

监理单位：xxxxx

施工单位：xxxxxx

质量监督部门：xxxxx

工程地理位置及面积

本工程项目业主为xxxx限责任公司，建设地点位于xxxx村xxx组。由xxxx有限公司设计，设计规模日处理污水4万吨，主要包括场平、道路、市政构筑物及附属建筑物、污水处理设备安装、给排水电器安装等全部工作内容。

本工程主要包括建筑物、构筑物、总平以及安装等工程，其中：

1、建筑物主要包括综合楼、粗格栅及提升泵房、脱水机房、鼓风机房、机修仓库、门卫室；

2、构筑物主要包括沉淀池、生化池、回流泵池、滤池、细格栅及沉砂池、紫外线消毒渠等；

3、总平工程主要包括道路、围墙、绿化等；

4、安装工程主要包括电气设备安装、控制设备安装、仪器仪表安装、工艺设备安装、监控设备安装及照明安装等内容。

建设方提供控制点：三点

X=，Y= H=

X=，Y=，H=

X=，Y=，H=

高程为动态PTK拟合高程。

三、测量部署

测量目标：测量放线做到工程的定位准确，平面几何形状及尺寸正确，层高标高正确，竖向垂直，满足顺利施工的需要。

先建立一级控制导线，再测设二级导线并加密控制网，建立高程控制网。

测量放线的要求是：“快、准、严、高”即放线快、点线准、要求严、标准高。

四、测量工艺及施工准备 、操作工艺：

平面尺寸定位放线施工流程:

高程控制放线施工流程:

、施工前技术准备工作: 熟悉施工图纸、测量内容。

熟悉测量方案、掌握必要的施工方法。 、测量仪器及误差估计 . 电子全站仪：

电子全站仪是一种先进的多功能测量仪器，它集测角、测距、放样等功能于一身，并能直接计算出坐标和高程。GTS-102N 全站仪，测角误差为±20”，测距误差为±（1/500）mm 。根据场地范围，测距长度不得超过250m ，

建筑物的定位误差要求小于5cm ，全站仪满足技术要求。 水准仪DSZ2

水准仪是用来测量高程和计算高差的测量仪器，本工程高程控制采用水准仪DSZ2 水准测量仪施测，每公里往返高差为±2mm ，满足本工程水准测量技术要求。在施工过程中，采用水准仪进行抄平，测设标高。

各测量仪器使用范围:

、测量人员配备

测量人员： 3人，此三人负责整个建筑物的的投点验线及现场测量管理工作

测量放线工：2人，此二人负责弹线等辅助工作。

五、平面定位控制

定位测量方案

根据我单位同类工程定位经验，本工程以建设单位提供的两个城市导线点Q2、S2为依据使用全站仪在施工现场测设一条闭合导线，作为一级控制；再以此精密导线为依据测设二级导线控制网。

放线依据：本工程的起算导线点为建设单位提供的城市导线点。

定位条件：根据最终施工总平面图，选取一点和一方向作为定位条件。

校核：根据甲方所确定的放线依据和设计图纸确定的定位条件使用全站仪来校核导线点的坐标是否正确，同时确认定位条件是否满足四周边界尺寸不矛盾、且唯一。

一级导线控制网：根据甲方提供的定位依据选择易于通视和保护的控制点，使用全站仪测量出所有导线点间的距离和角度，并做成一闭合图形

二级导线加密控制网：按建筑物四角轴线交点坐标建立控制点,并根据施工的需要加密控制点，要求导线的闭合差小于1/40000；再根据施工需要在建筑周围建立二级控制网，并加密观测点。

一级导线平面控制网

二级导线加密控制网根据现场实际情况和观测要求建立。

六、高程控制

高程控制网的测设：根据甲方提供的两处控制点高程控制点，利用DSZ2进行往返复核测量，调整误差到允许范围内,作为施工标高控制点,然后将高程引至建筑物范围内，在建筑物四周和场地内埋设高程控制网点，点位应互相通视，间距不超过

100m，组成闭合控制网，精度闭合差±6mm√n。

七、工程控制网要求：

控制桩具体作法及保护：轴线桩点用钢筋端面上刻十字丝控制，周围用砖砌筑，（见下图）

顶面略高于地面，并埋于土层以下，上搭钢管栏杆保护。水准控制点同样可采用此钢筋桩面。各桩作醒目标识以利保护。

控制网周期性校测：轴线控制网和高程控制网每年校测2次，分别在雨季后和冬期结束之后，将校测结果记录，以保证控制网精度。

八、结构工程施工测量

基础开挖放线：

（1）根据建筑物平面图、设计边坡及地面高程，分别用白灰洒出基槽下口（坡角）及基槽上口线。

（2）垫层上基础放线：用经纬仪正倒镜法以轴线控制桩为准将各轴线直接投测在垫层上。
