人教版 九年级物理 第18章 电功率 培优训练-试卷

人教版九年级物理第十八章《电功率》测试题（含答案）一、填空题1、两个电阻R1：R2＝2：3串联后接在电源上，它们消耗电功率之比P1:P2为______，若将它们并联起来，接到电源上，消耗的电功率之比P1':P2'为_______，若保持电源电压不变，则串联与并联消耗的总功率之比P串：P并为______。

2、把一个标有“6V，3W”的灯泡接在10V的电源上，要使灯泡正常发光，需要______联一个_____Ω的电阻，此时电阻消耗的电功率是_____ W。

3、电灯的电阻为30Ω，正常发光时通过它的电流为0.1A，现把它接在恒定电流为0.4A的电路中，要使它正常发光，应把______Ω的电阻跟电灯____联，此时电阻消耗的电功率是______ W。

4、“220V，5W”的灯泡甲和“220V，100W”的灯泡乙，其灯丝长短相同，可发现灯泡______的灯丝较细，若将这两个灯泡并联在220V的电源上，_____ 灯泡亮些，若将这两个灯泡串联在220V的电源上，则______灯泡亮些。

5、一个白炽灯泡铭牌上标有“220V 100W”字样，则这盏灯的灯丝电阻为_____ Ω.如果灯丝断了之后,重新将灯丝搭上,设灯丝电阻变为440Ω,通电后,则灯丝中实际电流为_____A;实际功率为_____ W；通电1min后,灯丝实际消耗的电能为_____ J(假设灯丝电阻不随温度改变).6、电炉丝和铜导线串联接在电路中，通电后，电炉丝热的发红而铜导线却不怎么热，这是因为电炉丝和铜导线中的__________相等，但是电炉丝的__________比铜导线大，消耗的电功率多的缘故。

7、下表是国产洗衣机的说明书所列数据，由此可知洗衣机正常工作的电流为_____A，若洗衣、脱水累计1小时，则洗衣机消耗的功率为_____ kW·h。

二、选择题8、标有“2400Ω40W”和“2400Ω20W”的两个定值电阻，串联起来接在220V的电路上，则它们在相同的时间内产生的热量之比为（）A.1：2B.2：1C.1：1D.1：49、如图所示的电路，当变阻器的滑片P向b移动过程中（）A. 灯L功率变大，电流表A电压表V的示数都变小B. 灯L功率变大，电流表A的示数变小电压表V的示数变大C. 灯L功率变小，电流表A电压表V示数都变大D. 灯L功率变小，电流表A的示数变小，电压表V 示数变大10、一个电热器电阻为R，当它两端电压为U，通电时间为t时，消耗电能为W；若要使它消耗电能为4W，下列方法正确的是（）A电阻R不变，电压U不变，通电时间t变为原来的2倍B电阻R减半，电压U增大1倍，通电时间t不变C电阻R不变，电压U增大1倍，通电时间t不变D电阻R减半，电压U不变，通电时间t不变11、R1 、R2两个电阻并联后接入电路中，它们的电功率之比P1：P2=9：4则有R1、R2两个电阻阻值之比是：（）A、9：4B、4：9C、3：2D、2：312、某学校共有40个教室，每个教室里装着6盏40 W的日光灯.由于注意节约用电，平均每盏每天少开半小时，那么一个月（按30天）可节约电（）A．144度B．145 度C．146 度D．147度13、下列情况中不属于防止电热危害的是（）A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次14、用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。

一、选择题1．甲、乙两只灯泡的I－U关系图象如图所示，现将甲、乙两灯串联在电路中，当甲灯两端电压为2 V时，乙灯消耗的功率是（）A．2 W B．0.8 W C．1. 2 W D．3 W2．某一阻值为R的电阻，通过的电流为I时，在t时间内产生的热量是Q。

则当另一阻值为2R的电阻，通过电流是2I时，在同样的t时间内产生的热量为（）A．2Q B．4Q C．8Q D．16Q3．如图甲是某款电子测温仪，图乙是它内部的原理图，其中电源电压保持不变，R是热敏R为保护电阻；显示仪是由电流表或电压表改装而电阻，用于靠近人体测温，定值电阻成。

在测人的体温时，显示仪的示数会随被测者体温的升高而增大，下列分析正确的是（）A．显示仪是由电流表改装成的B．被测温者温度越高，电路消耗的电功率越小C．热敏电阻R随着温度的升高阻值增大D．将0R更换为阻值更大的电阻，测相同温度，显示仪示数变大4．如图所示，测量额定电压为2.5V小灯泡电功率，电源电压恒为4.5V。

移动滑动变阻器图像，由此可知的滑片，由接入电路中的最大阻值开始记录数据，得到小灯泡的U I（）A．灯泡的额定功率为6.25WB．电路消耗的最小功率为0.45WC．滑动变阻器的最大阻值为20ΩD．正常工作时灯丝电阻为40Ω5．两个定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，现把它们连入由一个开关和电源组成的电路，以下说法正确的是（）A．甲、乙并联时允许干路最大电流为1.6AB．甲、乙并联时允许乙的最大功率为5.4WC．甲、乙串联时允许电源最大电压为19VD．甲、乙串联时允许甲的最大功率为10W6．如图所示，电源电压保持不变，滑动变阻器的滑片P向a端移动过程中，下列判断正确的是（）A．电流表示数变小B．电路的总电阻变大 C．电路的总功率变大D．电压表示数变大7．如图所示，L1、L2两个白炽灯泡的额定电压相同。

闭合开关，看到L1灯发光、L2灯不发光的现象。

则下列说法正确的是（）A．通过L1灯的电流大于L2灯的电流B．L1灯的额定功率小于L2灯的额定功率C．L1灯的阻值比L2灯的阻值小很多D．L1灯的实际功率小于L2灯的实际功率8．雅靖发现家中的客厅灯泡较亮，而餐厅灯泡较暗，则较亮的灯泡（）A．电阻大B．功率大C．功率小D．电流小9．下列数据最接近实际的是（）A．LED节能台灯的电功率约为500W B．人体的电阻约为100ΩC．手持测温仪电池的电压约为220V D．家用电冰箱正常工作的电流约为1A 10．下列几个单位中，不属于电能单位的是（）A．千瓦B．度C．千瓦·时D．焦耳11．家用洗衣机的主要部件是电动机，若一台洗衣机在220V电路中正常工作时通过的电流为2A，每分钟产生的热量为960J，则下列说法中不正确．．．的是（）A．电动机的功率为440W B．电动机线圈的电阻为110ΩC．电动机的发热功率为16W D．电动机被卡住不转动时，电功率为12100W12．如图所示，电源电压不变，R是定值电阻。

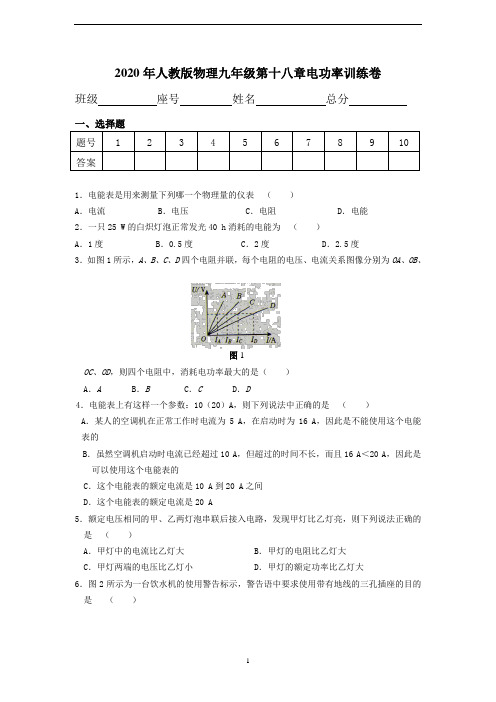

2020年人教版物理九年级第十八章电功率训练卷班级座号姓名总分一、选择题题号 1 2 3 4 5 6 7 8 9 10答案1．电能表是用来测量下列哪一个物理量的仪表（）A．电流 B．电压 C．电阻 D．电能2．一只25 W的白炽灯泡正常发光40 h消耗的电能为（）A．1度 B．0.5度 C．2度 D．2.5度3．如图1所示，A、B、C、D四个电阻并联，每个电阻的电压、电流关系图像分别为OA、OB、OC、OD，则四个电阻中，消耗电功率最大的是（）A．A B．B C．C D．D4．电能表上有这样一个参数：10（20）A，则下列说法中正确的是（）A．某人的空调机在正常工作时电流为5 A，在启动时为16 A，因此是不能使用这个电能表的B．虽然空调机启动时电流已经超过10 A，但超过的时间不长，而且16 A＜20 A，因此是可以使用这个电能表的C．这个电能表的额定电流是10 A到20 A之间D．这个电能表的额定电流是20 A5．额定电压相同的甲、乙两灯泡串联后接入电路，发现甲灯比乙灯亮，则下列说法正确的是（）A．甲灯中的电流比乙灯大 B．甲灯的电阻比乙灯大C．甲灯两端的电压比乙灯小 D．甲灯的额定功率比乙灯大6．图2所示为一台饮水机的使用警告标示，警告语中要求使用带有地线的三孔插座的目的是（）图1图2A．防止使用时加在饮水机的电压过大B．防止使用时通过饮水机的电流过大C．防止使用时饮水机外壳带电使人触电D．为了让饮水机外壳与大地绝缘7．李明同学家的所有家用电器都不工作了，他用试电笔检查时，发现所有的家用电器都不带电，保险丝也没有断，发生此现象的原因不可能的是（）A．停电了 B．进户火线断了 C．保险丝接线处接触不良 D．火线和零线相碰了8．关于人体触电的说法正确的是（）A．只有高压电才能使人体触电 B．只要有电压加在人体上，就会使人体触电C．只有36 V的电压才是安全电压 D．人触电的真正原因是有较大电流通过人体9．要使电热器的电功率增大为原来的2倍，可以通过改变电热器的电压U及改变电热器的电阻R来实现，那么可以采用的办法有（）A．U不变，使电阻变为R / 2 B．使电压和电阻分别变为U /2、R / 2 C．使电压和电阻分别变为U /2、R / 4 D．U不变，使电阻变为2 R10．如图3所示的电路中，两只电压表的指针均指在刻度盘正中央，以下判断正确的是（）R1R2图3图3A．通过R1的电流小于通过R2的电流B．加在R1两端的电压与加在R2两端的电压相等C．R1电阻值大于R2电阻值D．R1消耗的电功率小于R2消耗的电功率二、不定项选择题11．下列单位中，是电能单位的有（）A．库仑 B．焦耳 C．千瓦时 D．欧姆12．如图11所示的电路中，电源电压为30 V且保持不变，定值电阻为30 Ω，滑动变阻器标有“60 Ω 1.5 A”字样,在该电路正常使用的情况下。

九年级物理电功率专题训练（培优）一：选择题1．如图所示的电路中，电源电压保持不变，R1、R3为两个定值电阻，滑动变阻器最大值R2＝15Ω。

当开关S1闭合、S2和S3断开，滑片P移到最上端时，电压表V1的示数为U1，电压表V2的示数为U2；再将滑片P移到最下端时，电压表V1的示数为U1'，电压表V2的示数为U2'，R3消耗的功率为P3；此时将开关S1和S2闭合、S3断开，电流表A 的示数为I1；当开关S1、S2和S3都闭合，滑片P移到最下端时，电流表A的示数为I2，R3消耗的功率为P3'，此时电路消耗的最小功率为P min，已知U l：U2＝2：1，P3：P3'＝1：36，I2、I1之差为1A。

下列结论正确的是（）A．电源电压是9V B．R3的阻值是10ΩC．U1'：U2'＝2：1 D．P min＝13.2WR ，R为滑动变阻器。

滑2．如图所示的电路中，电源电压保持不变，定值电阻04Ω片P位于滑动变阻器的中点时，0R的电功率为16W，当滑片从中点向b端移动距离L 后，0R的电功率为9W；滑片从中点向a端移动距离L后，0R的电功率为（）A．36W B．25W C．23W D．18W3．标有“4V 1W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中，其中电源电压为6V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”（不考虑温度对电阻的影响）。

则下列说法正确的是（）A．滑动变阻器滑片向左移动时，电流表和电压表示数都变大B ．滑动变阻器的最大功率为1WC ．电路中消耗的最大功率为3.6WD ．为确保电路安全，滑动变阻器接入电路的阻值变化范围为8Ω~16Ω4．如图所示电路中，电源电压不变，小灯泡标有“6V 3W ”,闭合开关后，当滑片P 移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为1P ；当滑片P 移至某一端点时，电压表示数变化了2V ，电流表示数变化了0.1A ，此时滑动变阻器的功率为2P ，且211.2P P ，在保证电路安全的情况下，此过程中：（1）电路的最大总功率为6W ；（2）电压表示数变化的范围是4V 6V ；（3）小灯泡正常发光时，滑动变阻器接入电路的阻值为最大值的三分之二；（4）小灯泡的最小功率和最大功率之比为8∶15。

第18章电功率培优测试1．某台灯铭牌上标有“9W”字样，“9W”表示该台灯的A．额定功率B．实际功率C．额定电流D．实际电流2．小萌在更换灯泡时发现灯泡上标有“220V40W”的字样。

下列说法中正确的是A.该灯泡只能在220V电压下工作B.该灯泡的实际功率是40W不变C.该灯泡每秒消耗的电能是40WD.该灯泡正常发光时的功率是40W3．如图所示，灯泡L1“6V6W”和L2“12V6W”（灯泡电阻保持不变）串联在电压为12V的电源上，闭合开关S，两灯都能发光，下列说法正确的是A．L1更亮些B．电流表的示数为0.5AC．L1的实际功率为0.96WD．当电源电压换为18V时，两盏灯将同时正常工作4．小红在做“探究串联电路电压的规律”实验时，连好了如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小5．两定值电阻甲、乙中的电流与电压关系如图所示，现将甲和乙串联后接在电压为6V的电源两端，下列分析正确的是A．乙两端的电压是2V B．甲消耗的电功率等于0.8WC．甲中的电流大于乙中的电流 D．甲乙两端的电压之比为2:16．两只小灯泡上分别标有甲“6V 3W”、乙“4V 2W”字样，现在把它们按不同方式接在不同电路中．下列判断错误的是A ．若把它们串联在10V 电路中，两只灯泡恰好都能正常发光B ．若把它们串联在10V 电路中，两只灯泡都不能正常发光C ．若把它们并联在6V 电路中，只有甲灯泡能正常发光D ．若把它们并联在4V 电路中，只有乙灯泡能正常发光7．将“2.5V 0.3A”和“3.8V 0.3A”的两个灯泡接在合适的电源上，两个小灯泡均没有烧坏，两灯相比较与实际相符的是A ．若两灯串联，“3.8V 0.3A”灯泡更亮B ．若两灯串联，“2.5V 0.3A”灯泡两端电压更大C ．若两灯并联，“3.8V 0.3A”灯泡更亮D ．若两灯并联，通过“3.8V 0.3A”灯泡的电流更大8．如图甲所示是一种检测天然气泄漏的电路．电源电压恒定不变，R 0为定值电阻，R 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，下列说法正确的是A ．天然气浓度增大时，电压表示数变小B ．天然气浓度增大时，电路消耗的总功率变小C ．天然气浓度减小时，电流表示数变大D ．天然气浓度减小时，电压表示数与电流表示数的比值不变9．如图所示，电源电压为 4.5V ，电压表量程为“0～3V”，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω1A”，小灯泡L 标有“2.5V1.25W”（灯丝电阻不变）。

人教版九年级物理第十八章电功率测试卷带参考答案和解析选择题如图所示，电路中的电源电压相同且保持不变，所有的灯泡规格相同，且不考虑温度对电阻的影响，闭合开关，以下比较a、b、d三灯实际功率的大小关系式中正确的是A. P a =P d =PbB. P a ＞P d ＞PbC. P a =Pd ＞PbD. Pa ＜Pd =Pb【答案】C【解析】试题根据连接方式的不同，选择合适的功率公式分别求得三灯的功率进行比较．解：a灯的功率Pa=；b灯功率Pb=I2R=R=d灯并联在电路中，Pd=，则三灯功率的关系为：Pa=Pd＞Pb故选C选择题有两只定值电阻RA和RB，各自的电流与电压关系如U–I图象中的A、B。

则（）A. 若将它们串联接在电源两端，RA的电流是RB的2倍B. 若将它们并联接在电源两端，RA两端的电压是RB的2倍C. 若将它们串联接在电源两端，RA的电功率是RB的2倍D. 若将它们并联接在电源两端，RA的电功率是RB的2倍【答案】C【解析】试题分析：如果将它们串联接在电源两端，串联电路中电流处处相等，RA的电流等于RB的电流，故A错；如果将它们并联接在电源两端，并联电路中，各支路两端电压相等，RA的电压等于RB的电压，故B错；由图像可知：RA=2U0/I0，RB=U0/I0，RA=2RB，如果将它们串联接在电源两端，由串联电路中电流处处相等得出电压与电阻成正比：UA=2UB，可得RA的电功率是RB的2倍，故C正确；如果将它们并联接在电源两端，根据并联电路各支路两端电压相等得出电流与电阻成反比：IB=2IA，PA∶PB=UIA∶UIB= UIA∶2UIA=1∶2，RA的电功率是RB的一半，故D错；故应选C。

选择题将标有“6 V 3 W”和“6 V 2 W”的甲、乙两只小灯泡串联起来，接在电压为6 V的电源两端，接通电路后，以下说法正确的是()A. 两只小灯泡都不能正常工作，甲灯比乙灯亮B. 两只小灯泡都能正常发光C. 通过乙灯的电流较大，所以乙灯较亮D. 两只小灯泡的总功率小于2 W【答案】D【解析】试题分析：（1）已知两灯泡的额定电压和额定功率，根据P=UI求出两灯泡的额定电流，利用欧姆定律求出两灯泡的电阻；（2）根据串联电路的电流特点比较通过两灯泡的电流关系，根据电阻的串联和欧姆定律求出电路中的电流，然后与两灯泡的额定电流相比较判断两灯泡是否正常工作，根据P=I2R比较两灯泡的实际功率关系判断亮暗关系，根据P=UI求出电路消耗的总功率．解：（1）由P=UI可得，两灯泡的额定电流：I甲===0.5A，I乙===A，由I=可得，两灯泡的电阻：R甲===12Ω，R乙===18Ω；（2）甲、乙两只小灯泡串联起来，接在电压为6V的电源两端时，因串联电路中各处的电流相等，所以，通过两灯泡的电流相等，故C不正确；因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I===0.2A，因I＜I乙＜I甲，所以，两灯泡均不能正常发光，故B不正确；由P=I2R可知，乙灯泡的电阻较大，实际功率较大，灯泡较亮，故A不正确；电路的总功率：P=UI=6V×0.2A=1.2W＜2W，故D正确．故选D．选择题如图所示电路，电源电压不变。

人教版物理九年级第十八章《电功率》测试试题（含答案）1 / 9第十八章《电功率》测试题一、单选题（每小题只有一个正确答案）1．安全教育已越来越引起学校和社会各界的高度重视并开展了一系列丰富多彩的教育活动。

某中学在一次关于家庭用电的“对”、“错”抢答比赛中，提出以下说法，其中应回答“对”的是（ ）A ．如果发生了触电事故，要立即切断电源B ．若没有保险丝，可用细铜丝代替C ．控制家用电器的开关应该安装在零线上D ．电饭煲用三脚插头和三孔插座，是为了利用三角形的稳定性和美观性2．各种不同的用电器各不相同，功率为200W 的用电器可能是（ ）A ．空调B ．吸尘器C ．电子计算机D ．学生计算器3．下列家用电器中，将电流热效应作为工作原理的是（ ）A ．电热水器B ．电视机C ．抽油烟机D ．电冰箱4．标有“6V 6W ”“3V 3W ”的灯1L 和2L （假设灯丝电阻不变），若将它们并联接在某电源上，两灯都发光，下列说法正确的是（ ）A ．灯1L 比灯2L 亮B ．灯1L 、2L 的实际功率之比为2:1C ．电源电压为3V 时，灯2L 正常发光D ．电源电压为9V 时，灯1L 、2L 都正常发光5．小华同学设计了一个检测天然气泄漏的电路如图所示．电源电压恒定不变；R 0为定值电阻；R 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示．下列说法正确的是（ ）A ．天然气浓度增大时，电压表示数变小B ．天然气浓度增大时，电路消耗的总功率变小C ．天然气浓度减小时，电流表示数变大D ．天然气浓度减小时，电压表与电流表示数的比值不变6．将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是（ ）A．三个用电器产生的热量相同B．电风扇产生的热量最多C．电烙铁产生的热量最多D．电视机产生的热量最多7．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是（）A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小8．日光灯的发光效率比白炽灯高，是一种节能光源，但工厂的车床照明不使用日光灯，主要原因是（）A．日光灯是管形的，因此用它照明看不清零件的细节B．长其在日光灯照射下感到疲劳C．日光灯发光是不连续的，所以在它照射下观看转动的物体会发生错觉D．日光灯长度大，不便于工人操作9．关于机械功，功率，机械效率，下面说法正确的是（）A．功率越大的机械，机械效率越高B．省力的机械一定费距离，但不省功C．机械效率越低的机械，做的功就越少D．做的功越多，功率越大10．用相同的滑轮和绳子分别组成如图所示的甲、乙两个滑轮组，把相同的重物匀速提升相同的高度，若不计绳重及摩擦，下列说法正确的是（）A．绳子自由端移动的距离不相等，拉力对滑轮组所做的功相等B．绳子自由端移动的距离相等，拉力对滑轮组所做的功不相等C．绳子受的拉力F1和F2大小相等，滑轮组的机械效率相同D．绳子受的拉力F1和F2大小不相等，滑轮组的机械效率不同11．如图所示电路，电源电压不变.闭合开关后，当滑片P在某一端点时，电流表示数为0. 3A,小灯泡消耗的功率为0. 9W ;当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W.下列说法正确的是（）人教版物理九年级第十八章《电功率》测试试题（含答案）3 / 9A ．滑动变阻器的最大阻值为10ΩB ．电源电压为10VC ．小灯泡正常发光时的电阻为10ΩD ．滑片P 在最右端时，滑动变阻器消耗的功率为1. 8W12．田甜在家发现客厅白炽灯的发光比房间白炽灯的发光亮，对这种现象判读那正确的是 （ ）A ．客厅白炽灯两端的电压大B ．客厅白炽灯灯丝的电阻大C ．客厅白炽灯灯丝的电流大D ．以上判断都有可能13．图甲中的R 1为滑动变阻器（允许通过的最大电流为5A ），R 2为定值电阻．闭合开关S ，移动滑片P ，R 1两端电压U 和通过它的电流I 之间的关系如图乙所示，R 1消耗的功率P 与通过它的电流I 之间的关系如图丙所示．下列选项正确的是（ ）A ．电源电压为45VB ．R 2的阻值为7.5ΩC ．滑动变阻器连入电路中的阻值范围4﹣45ΩD ．当R 1功率为120W 时，电路消耗的总功率为200W14．如图所示，电源电压为4.5V ，电流表量程为“0﹣0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L 标有“2.5V 1.25W”（不考虑温度对灯丝电阻的影响），在保证通过小灯泡L 的电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）A ．小灯泡的额定电流是0.6AB ．电流表示数变化范围是0.3﹣0.5AC ．电压表的示数变化范围是0﹣3VD．电路的最大功率是1.25W15．如图甲所示，已知电流表的量程为0-0.6A，电压表的量程为0-15V，滑动变阻器R2的规格为“50Ω 0.5A”.闭合开关S后，调节滑动变阻器的滑片P，得到电流表与电压表的示数关系如图乙所示，在保证电路安全的前提下，下列说法中正确的是（）A．电源电压为9VB．R1的功率范围是0.4W-3.6WC．滑动变阻器的取值范围是2Ω-50ΩD．电路总功率的变化范围是2W-3W二、多选题（每小题至少有两个正确答案）16．下列单位中，哪个是电功单位（）A．焦耳B．伏·安·秒C．伏·安D．千瓦·时17．如图，电源电压不变，闭合开关S，当滑动变阻器滑片从中点向右移动时，下列说法正确的是（）A．电压表V示数变小，电流表A1示数不变B．电压表V的示数与电流表A2示数之比变大C．整个电路消耗的电功率变小D．滑动变阻器消耗的电功率先变大后变小18．标有“6V 3.6W”字样的小灯泡和标有“20Ω1A”字样的滑动变阻器，连接在如图所示的电路中．已知电源电压为6V，闭合开关，移动滑动变阻器滑片，电流表、电压表示数的变化范围分别是（）人教版物理九年级第十八章《电功率》测试试题（含答案）A．电流表的变化范围0.2A～0.6AB．电流表的变化范围0.3A～0.6AC．电压表的变化范围0V～4VD．电压表的变化范围2V～6V19．如图所示，电源电压8V，电压表量程是“0～3V”，电流表量程“0～0.6A”，滑动变阻器标有“20Ω1A”字样，小灯泡标有“6V 3W”字样（不考虑灯丝电阻的变化），闭合开关，在不损坏电路元件的条件下，下列说法正确的是（）A．电压表示数增大时，电流表示数也增大B．小灯泡正常发光时，滑动变阻器与小灯泡的电功率之比是1：3C．滑动变阻器两端电压的变化范围是1V～3VD．滑动变阻器允许接入电路中的阻值范围是4Ω﹣7.2Ω20．如图甲所示，电源电压为12V恒定不变，闭合开关S，在保证电路安全的前提下，调节滑动变阻器的滑片，从最大值滑至a点时，小灯泡恰好正常发光，移动滑片过程中电流表示数与两个电压表示数的关系图象如图乙所示．下列说法正确的是( )A．小灯泡正常发光时的电压为3VB．定值电阻R的阻值为10ΩC．小灯泡额定功率为1.8WD．滑动变阻器的最大阻值为40Ω5/ 9三、实验题21．小勇在测量额定电压是2.5V小灯泡电功率的实验中：（1）为完成实验，请用笔画线代替导线，将如图甲连接完整，要求滑动变阻器的滑片P向左移动时电流表示数变大________；（2）在如图乙方框内画出与图甲连接情况对应的电路图_________；（3）闭合开关后，小勇发现无论怎样移动滑片小灯泡都不发光，电流表无示数，电压表有示数，出现这种现象的原因是_______；（4）故障排除后，调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图所示，此时通过小灯泡的电流为_______A，小灯泡此时的电功率为_______W．若要测量小灯泡的额定功率，应移动滑动变阻器的滑片，观察电压表的示数，请在如图所示的电压表上画出测量小灯泡额定功率时指针正确的位置．22．如图甲所示，在测量小灯泡的电功率的实验中(小灯泡的额定电压为2.5 V)。

人教版九年级物理第18章电功率培优训练一、选择题1. 把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大2. 有L1、L2两个小灯泡，分别标有“6 V 6 W”“6 V 3 W”字样，测得它们的I-U 图像如图所示。

林红同学将L1、L2两个灯泡串联接入电路中，当L1、L2两个灯泡两端的总电压为8 V时，L1、L2两灯泡的总功率是()A.9 WB.4 WC.8 WD.4.5 W3. 在如图所示的家庭电路中，先闭合开关S1，让电炉正常工作，然后依次闭合灯泡开关，则()A.接入电路的总电阻变大B.火线和零线中的总电流变大C.通过各用电器的电流一定相等D.电炉的功率比灯泡的功率大，所以它两端的电压更高4. 小明家上次查看电能表示数为，本次查看时电能表示数如图所示，则下列说法正确的是()A.他家在这段时间内消耗的电能为903 kW·hB.电能表是测量电功率的仪表C.若只让一个标有“220 V1000 W”的电热水器正常工作10 min，则电能表的转盘转了600转D.这个电能表的额定功率为2200 W5. (多选)如图所示电路中，电源电压不变，R1为定值电阻，闭合开关S，当滑动变阻器滑片P向右移动时，下列判断正确的是()A.电流表A的示数变大B.电压表V1的示数变大C.电路中消耗的总功率变大D.电压表V2与电流表A示数的比值变小6. 如图所示的电路中，a、b、c是三只电表(电压表或电流表)，闭合开关S，标有“3 V 1.5 W”的灯泡L1正常发光，标有“6 V 3 W”的灯泡L2发光较暗。

若不考虑温度对灯丝电阻的影响，下列说法正确的是()A.电表a为电流表，且示数为1 AB.电表b为电压表，且示数为3 VC.电表c为电流表，且示数为0.25 AD.闭合开关S，电路消耗的总功率为2.25 W7. 在如图所示的电路中，闭合开关S后，小灯泡不发光，但电流表、电压表指针均有偏转，则电路可能发生的故障是()A.小灯泡被短路B.小灯泡灯丝断了C.小灯泡与灯座接触不良D.小灯泡实际功率比额定功率小得多8. 如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化关系如图乙所示，则下列说法正确的是()A. R1的阻值是20 ΩB.当电流表的示数是0.4 A时，R2接入电路的阻值是30 ΩC.电源电压是16 VD.该电路的最大电功率为7.2 W二、填空题9. 如图所示，开关闭合后，滑动变阻器的滑片P从左向右滑动的过程中，灯泡的亮度将________(选填“变亮”或“变暗”)，电压表示数将________(选填“增大”、“减小”或“不变”)．10. 如图所示，当开关S闭合，甲、乙两表均为电压表时，两表示数比U甲∶U乙＝3∶1；当开关S断开，甲、乙两表均为电流表时，两表示数之比I甲∶I乙＝________，相同时间内R1、R2产生的热量之比Q1∶Q2＝________.11. 如图所示的电路，电源电压3 V保持不变．闭合开关S1、S2，电流表的示数为0.3 A，则R1的阻值是________Ω；断开开关S2后，电流表示数变化了0.2 A，此时R2消耗的电功率是________W.12. 如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器(a、b为其两个端点)．当闭合开关S，滑片P在某一端点时，电压表示数为8 V，R2消耗的功率为0.8 W；当滑片P移到另一位置时，电流表示数为0.3 A，R2消耗的功率比原来增加了1 W．则滑动变阻器R2的最大阻值是________Ω，整个电路消耗的最大功率是________ W.13. 在如图所示的电路中，电源电压保持不变，开关S1、S2均闭合。

(新人教版)物理第18章第2节电功率( 含答案)1．小雷想知道小灯的亮暗程度与什么因素有关。

于是找来额定电流均小于0.6 A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图所示的电路开始探究。

请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整。

若小雷连接电路后闭合开关，灯L1几乎不发光，移动滑片P也不能改变灯的亮度。

原因是他把滑动变阻器的_______、_______．接线柱接入了电路。

小雷排除故障后，按图乙所示的电路继续进行实验：①闭合开关，滑片P向_______端移动，使灯L1发光，测出灯L1的相关物理量，记录②请将记录数据时遗漏的物理量和单位填入表格的空格处。

小雷注意到灯L1的亮度变化是：第二次比第一次亮，第三次比第二次更亮。

结合表中数据得出的结论是小灯泡越亮，它的实际功率越________。

用L2替换L1重复上面的实验时，需要改变_______表的量程，发现灯L2的亮度变化规律与灯L1相似。

小雷在实验结束后与同学们讨论：①有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确。

"这种说法错误的原因是小雷忽略了__________．对小灯电阻的影响。

②有同学认为“把灯L1换成定值电阻，该实验可以用来研究导体中的电流与电压的关系。

"你认为这种说法___________。

如图A、B①A ②电流/A大电压①温度②正确2．利用如图所示的实物连接电路图，既可以测定小灯泡的电阻，又可以测定小灯泡的电功率．前者的实验原理是______________________;后者的实验原理是______________．小明同学按实验原理连接好电路．闭合开关，电流表指针几乎不动，电压表指针有明显偏转．然后移动滑动变阻器的滑片，最终，他发现无论怎样移动滑片，两表指针均几乎不动．请你指出电路的故障．在这两个实验中，都要调整滑动变阻器的滑片．请你说出这一操作的主要目的有什么不同．或小灯泡断路前者是改变小灯泡电流及两端的电压，实现多次测量。

人教版九年级物理第十八章电功率章节练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图所示，当开关闭合时，电压表V1、V2的示数分别为10V和4V，已知电动机M的线圈电阻为1Ω，R是阻值为4Ω的定值电阻，下列结论正确的是（）A．R两端的电压为6V B．通过电动机的电流为6AC．电阻R消耗的电功率为8W D．电动机消耗的电功率为6W2、甲，乙两个电热器的电阻之比为3∶2，通电相同时间产生的热量之比为8∶3．则通过甲、乙的电流之比为（）A．3∶2 B．2∶3 C．3∶4 D．4∶33、如图所示，电源电压恒定不变，开关都闭合后，电路正常工作。

当断开开关S1时，下列判断中正确的是（）A．电流表示数变大B．电压表示数变大C．电路的总电阻变小D．电路的总功率变小4、如题图甲所示，电源电压恒为3V，灯泡L标有“2.5V”，滑动变阻器R标有“10Ω 1A”的字样，灯泡L的I-U图线如图乙所示，闭合开关S，在电路安全的情况下，下列说法不正确．．．的是（）A．滑片P向右移动的过程中，电压表示数变小B．滑片P向左移动的过程中，灯丝电阻变大C．滑片P处于b端时，电压表示数为1.5VD．灯泡正常发光时，电路总电功率为0.75W5、下列用电器正常工作时，在相同的时间内产生热量最多的是（）A．“220V 60W”的电风扇B．“220V 60W”日光灯C．“220V 60W”的电热器D．一样多6、如图甲所示，电源电压保持不变，R1是定值电阻，小灯泡L的额定电压是6V且灯丝电阻不随温度变化。
