钻孔灌注桩钢筋计算表格

钻孔灌注桩资料表格（全套）.施⼯放样现场记录表承包⼈：合同号：监理单位：编号：浙路（JS）101单位⼯程分项⼯程施⼯⽇期分部⼯程桩号、部位检测、记录⽇期施⼯放样⽰意图：承包⼈⾃检说明：监理检评：现场监理⽇期施⼯负责⼈⽇期质检员⽇期施⼯员⽇期浙江省交通厅⼯程质量监督站监制桩基础回旋钻孔原始记录（⼀）承包⼈：监理单位：合同号：结构物名称：⼯程编号：浙路（JS）606墩号桩号设计桩径（m）设计桩底标⾼开钻⽇期施⼯前准备情况地⾯标⾼⽔位标⾼护筒顶⾯标⾼护筒底⾯标⾼钻孔平台标⾼钻盘顶⾯标⾼基准⾯位置护筒型式护筒埋深护筒内⽔位标⾼钻机型号钻头型式及直径钻头⾼度⽅钻杆长度起⽌接钻杆情况钻进深度(m)地质情况泥浆情况⼯作内容⽇时：分⽇时：分时间时：分节数长度基准⾯⾄⽅钻杆读数本次累计孔底标⾼钻渣情况设计地质实际地质⽐重粘度砂率记事填表说明：1、此表按桩基填写，开钻阶段使⽤；2、应详细填写施⼯过程；不同地质交界⾯应明确填写，交界⾯的标⾼应经设计、监理认可。

质检员：施⼯负责⼈：施⼯员：现场监理：浙江省交通厅⼯程质量监督站..桩基础回旋钻孔原始记录（⼆）承包⼈：监理单位：合同号：结构物名称：⼯程编号：浙路（JS ）606-1墩号桩号设计桩径（m ）设计桩底标⾼开钻⽇期起⽌接钻杆情况钻进深度(m)地质情况泥浆情况⼯作内容⽇时：分⽇时：分时间时：分节数长度基准⾯⾄⽅钻杆读数本次累计孔底标⾼钻渣情况设计地质实际地质⽐重粘度砂率记事辅助⽣产时间（h ）⾮⽣产停钻时间（h ）纯钻时间清孔检孔检查机具其它⼩计孔内事故停电其它⼩计合计时间（h ）监理终孔意见：时间统计填表说明：1、此表按桩基填写，开钻阶段使⽤；2、应详细填写施⼯过程；不同地质交界⾯应明确填写，交界⾯的标⾼应经设计、监理认可。

3、⼯件内容应包括清孔。

质检员：施⼯负责⼈：施⼯员：现场监理：浙江省交通厅⼯程质量监督站监制.钻（挖）孔桩终孔后灌注前检查记录承包⼈：合同号：监理单位：编号：浙路（JS ）609结构物名称⾥程桩号台、墩号桩号设计标⾼钻孔直径地⾯⾼程护筒顶标⾼护筒长度桩顶桩尖桩长钻头⾼度设计终孔孔位偏差⾃钻盘（或基准⾯）⾄孔底总深度项⽬测定时限钻盘基准⾯标⾼沉淀测量时间桩顶终孔时⽉⽇时实测孔深灌注前⽉⽇时分节长度搭接长度测量时间总长12341-22-33-4焊接⽅法实际操作（h ）钢筋笼安装⾄钢筋笼顶⾯实测距离 M 计算钢筋笼顶⾯标⾼为 M ⾃⽉⽇时起⾄⽉⽇时⽌料⽃直径底⼝标⾼总长第⼀节长度底⼝标⾼容量储槽容量⼯作时间导管安装理论计算⾸次应⼀次性下灌砼数量 m3⾃⽉⽇时起⾄实际操作（h ）其他记录事项现场监理⽇期施⼯负责⼈⽇期质检员⽇期施⼯员⽇期注：⼀座桥（或结构物）桩基完⼯后，需⽤JS612表对桩基进⾏汇总。

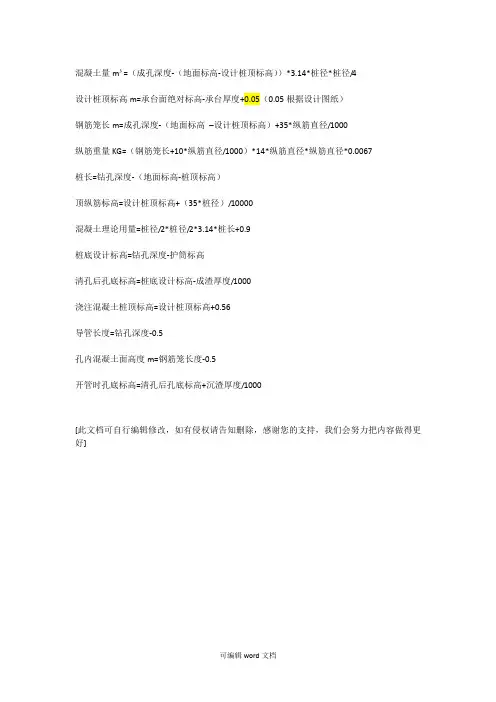

混凝土量m³=（成孔深度-（地面标高-设计桩顶标高））*3.14*桩径*桩径/4
设计桩顶标高m=承台面绝对标高-承台厚度+0.05（0.05根据设计图纸）
钢筋笼长m=成孔深度-（地面标高–设计桩顶标高）+35*纵筋直径/1000
纵筋重量KG=（钢筋笼长+10*纵筋直径/1000）*14*纵筋直径*纵筋直径*0.0067
桩长=钻孔深度-（地面标高-桩顶标高）
顶纵筋标高=设计桩顶标高+（35*桩径）/10000
混凝土理论用量=桩径/2*桩径/2*3.14*桩长+0.9
桩底设计标高=钻孔深度-护筒标高
清孔后孔底标高=桩底设计标高-成渣厚度/1000
浇注混凝土桩顶标高=设计桩顶标高+0.56
导管长度=钻孔深度-0.5
孔内混凝土面高度m=钢筋笼长度-0.5
开管时孔底标高=清孔后孔底标高+沉渣厚度/1000
[此文档可自行编辑修改，如有侵权请告知删除，感谢您的支持，我们会努力把内容做得更好]
可编辑word文档。

施工技术交底记录表
中铁电气化局京石客专项目部一分部第二作业队 SGJSJD－永定河特大桥-（）
钻孔灌注桩开孔单工程名称：
钻孔灌注桩开孔单工程名称：
钻孔灌注桩钻孔记录表
桥名：墩台号：桩位编号：设计桩底标高：桩顶顶标高：护筒顶标高：钻孔类型及直：首节钻头钻杆长度：
6 / 11
记录：工地负责人：承包人：监理员：监理工程师：日期：
7 / 11
钻孔灌注桩终孔验收单
编码：
工程名称：施工单位：
桩号：护筒标高：
开孔日期：年月日终孔日期：年月日时分
钻孔桩原始记录表格(全)
钻孔灌注桩水下混凝土灌注记录表
工程名称：编号：
10 / 11
钻孔桩原始记录表格(全)
本表由施工单位填写并保存。

11 / 11。

钻孔灌注桩钢筋计算书一、引言钻孔灌注桩是一种在建筑、桥梁、道路等工程中广泛应用的基桩类型。

其通过机械钻孔，在地下形成圆形或方形等特定形状的孔，然后放置钢筋笼，灌入混凝土，形成基桩。

本计算书主要针对钻孔灌注桩的钢筋用量进行计算。

二、计算依据本计算书依据以下规范和标准进行计算：1、《混凝土结构设计规范》（GB-2010）2、《建筑地基基础设计规范》（GB-2011）3、《建筑桩基技术规范》（JGJ94-2008）三、钢筋用量计算1、钢筋笼长度计算钢筋笼长度 =桩长 +钢筋笼锚固长度2、主筋用量计算主筋用量 = （钢筋笼长度×主筋直径×主筋密度）/（主筋截面积×桩数×损耗率）3、箍筋用量计算箍筋用量 = （钢筋笼长度×箍筋间距×箍筋密度）/（箍筋截面积×桩数×损耗率）4、加强筋用量计算加强筋用量 = （加强筋直径×加强筋密度）/（加强筋截面积×桩数×损耗率）四、参数选择1、钢筋笼锚固长度：根据规范和工程实际情况确定。

2、主筋直径：根据设计要求确定。

3、箍筋间距：根据设计要求确定。

4、加强筋直径：根据设计要求确定。

5、钢筋密度：根据《混凝土结构设计规范》确定。

6、损耗率：根据工程实际情况确定。

7、桩数：根据工程实际情况确定。

8、桩长：根据地质勘察报告和设计要求确定。

五、结论通过以上计算，我们可以得出钻孔灌注桩的钢筋用量。

在实际工程中，还需要考虑其他因素，如钢筋连接方式、施工工艺等，因此，本计算书仅为参考依据。

在具体工程中，应结合实际情况进行计算和调整。

钻孔灌注桩钢筋计算标题：整式的乘法单元测试试卷一、试卷概述本试卷旨在检验学生对于整式乘法的理解和掌握情况。

整式乘法是数学基础运算的重要部分，对于后续的学习有着至关重要的影响。

本试卷包含选择题、填空题、计算题等多种题型，力求全面考察学生的知识掌握程度。

钻孔灌注桩钢筋量计算表一、钻孔灌注桩钢筋的组成钻孔灌注桩中的钢筋主要包括主筋、箍筋和加强筋。

1、主筋主筋通常沿桩身纵向布置，承受桩身的拉力和压力。

其数量和直径根据桩的受力情况和设计要求确定。

2、箍筋箍筋呈螺旋状环绕在主筋周围，起到约束主筋、提高桩身抗剪能力和增强桩身混凝土整体性的作用。

3、加强筋加强筋一般设置在主筋的顶部和底部，用于加强主筋的连接和抵抗桩顶或桩底的集中应力。

二、钢筋量计算的基本原理钢筋量的计算主要基于钢筋的长度和单位长度的重量。

钢筋长度＝设计长度＋锚固长度＋弯钩长度（如有）单位长度钢筋重量（kg/m）＝钢筋直径（mm）×钢筋直径（mm）× 000617三、主筋量计算1、主筋长度计算主筋长度通常分为桩身长度和锚固长度两部分。

桩身长度根据设计桩长确定。

锚固长度则根据相关规范和设计要求，在桩顶或桩底预留一定的长度，以保证主筋与承台或桩底基础的可靠连接。

假设桩身长度为 L1，桩顶锚固长度为 L2，桩底锚固长度为 L3，主筋直径为 d，则单根主筋长度为：L ＝ L1 ＋ L2 ＋ L32、主筋数量计算主筋数量根据桩的截面形状和设计要求确定。

对于圆形桩，主筋数量通常均匀分布在圆周上；对于方形桩，则按照一定的间距布置。

假设圆形桩的直径为 D，主筋间距为 s，则主筋数量 n ＝πD ／ s （向上取整）3、主筋重量计算单根主筋重量＝ L × 000617 × d²主筋总重量＝单根主筋重量 ×主筋数量四、箍筋量计算1、箍筋长度计算箍筋长度的计算较为复杂，需要考虑箍筋的螺旋间距、桩身直径和箍筋的搭接长度（如有）。

对于螺旋箍筋，其长度可以近似按下式计算：L ＝√（πD）²＋s²，其中 D 为桩身直径，s 为箍筋的螺旋间距。

考虑到箍筋的搭接长度（通常为 10d，d 为箍筋直径），则单圈箍筋的实际长度为：L' ＝ L ＋ 10d2、箍筋圈数计算箍筋圈数＝（桩身长度保护层厚度）／箍筋间距（向上取整）3、箍筋重量计算单圈箍筋重量＝ L' × 000617 × d²箍筋总重量＝单圈箍筋重量 ×箍筋圈数五、加强筋量计算1、加强筋长度计算加强筋通常呈环形，其长度等于桩身的周长加上搭接长度。

主钢筋长度L：23.6m +深冠梁长度0.6m = 24.2m主筋直径D：20mm每个主筋N1的搭接数：2（筋原料为9m）每堆主筋数N2：20桩数为N3搭接长度k：k =（L + 10d﹥6﹥6 ﹣8n1）主筋的计算公式：g =（L + 10d 6 6 6 6 6 8 8 6 8 8 6 6 8 8 6 n 3 6 3 8 6g：每米钢筋的重量。

如何计算钻孔桩的钢筋笼数量？看一下这篇文章。

每米钢筋重量表主钢筋的计算相对简单。

一般而言，是计算现浇桩的主钢筋的米数，然后乘以每米相应钢筋的重量。

现浇桩主筋的重量：g =（24.2 + 10 * 0.02 * 2）* 20 * 2.466 * 1 = 1213.27kg螺旋钢筋的计算：钢筋笼长度L：23.6m＠=螺旋钢筋间距= 0.15m钢筋笼D的直径：0.56（0.7的直径减去7cm的保护层）螺旋钢筋直径D：0.008m桩号N3 = 1每堆螺旋钢筋数量n4：157桩直径R：0.7m保护层C厚度：7cm常数K2 = [（D + D）π] 2常数K3 =（[（D + D）π]-0.5-6.8 + @ @ 0.5）平方根常数K4 = @？0.5常数：πG每米钢筋重量如何计算钻孔桩的钢筋笼数量？看一下这篇文章。

螺旋钢筋的计算公式现浇桩的螺旋钢筋的重量：g =根数（[（0.56 + 0.008）×3.14] ﹤0.15 + 0.15×0.5）×157×0.395×1 = 198.66kg加劲肋计算：钢筋笼长度L：23.6m＠=加劲肋间距= 2m钢筋笼D的直径：0.56（0.7的直径减去7cm的保护层）桩直径R：0.7m保护层C厚度：7cm主筋直径D：20mm每堆钢筋数量N4：12堆数N3：1常数k = [（D + D）π+ 10d]常数πG每米钢筋重量钢筋直径D1：0.014加劲肋的计算公式：g = [（D + D）π+ 10d1]﹥6.8 *﹥6.8n4 ﹣6.8g﹥6.8n3灌注桩的钢筋重量：g = [（0.56 + 0.02）×3.14 + 10×0.014]×12×1.203×1 = 28.31kg 总重量：g = 1213.27 + 198.66 + 28.31 = 1440.24kg也就是说，钻孔桩理论上需要1.44吨钢筋。

主筋计算：主筋长度L:23.6m+深拱梁长度0.6m=24.2m主筋直径D:20mm每根主筋搭接数N1:2（肋材9m）每根桩主筋数量N2:20桩数为N3搭接长度k:k=（L+10d﹥6﹥6﹣8n1）主筋计算公式：g=（L+10D6 6 6 6 8 8 8 8 8 8 8 6 6 8 6 n 3 6 3 8 6 6g：每米钢筋的重量。

如何计算钻孔灌注桩的钢筋笼数？看看这篇文章。

每米钢筋重量主筋的计算比较简单。

一般来说，是计算灌注桩主筋的米数，再乘以每米相应钢筋的重量。

灌注桩主筋重量：g=（24.2+10*0.02*2）*20*2.466*1=1213.27kg 螺旋钢筋计算：钢筋笼长度L:23.6m＠=螺旋钢筋间距=0.15m钢筋笼直径D:0.56（0.7直径减去7cm保护层）螺旋钢筋直径D:0.008m站N3=1每桩螺旋钢筋数n4:157桩径R:0.7m保护层厚度C:7cm常数K2=[（D+D）π]2常数K3=（[（D+D）π]-0.5-6.8+@@0.5）平方根常数K4=@？0.5常数：π每米钢筋重量如何计算钻孔灌注桩的钢筋笼数？看看这篇文章。

螺旋筋计算公式灌注桩螺旋钢筋重量：g=（[（0.56+0.008）×3.14]＜0.15+0.15×0.5）×157×0.395×1=198.66kg加劲肋计算：钢筋笼长度L:23.6m＠=加劲肋间距=2m钢筋笼直径D:0.56（0.7直径减去7cm保护层）桩径R:0.7m保护层厚度C:7cm主筋直径D:20mm每桩钢筋数N4:12桩数N3:1常数k=[（D+D）π+10d]常数π每米钢筋重量钢筋直径D1:0.014加劲肋计算公式：g=[（D+D）π+10d1]﹥6.8*﹥6.8n4﹣6.8g﹥6.8n3灌注桩钢筋重量：g=[（0.56+0.02）×3.14+10×0.014]×12×1.203×1=28.31kg 总重量：g=1213.27+198.66+28.31=1440.24kg换句话说，钻孔灌注桩理论上需要1.44吨钢筋。

钻孔灌注桩表格首先，我们来了解一下钻孔灌注桩施工的基本流程。

钻孔灌注桩的施工一般包括场地准备、桩位测量、护筒埋设、钻孔、清孔、钢筋笼制作与安装、灌注混凝土等主要步骤。

在每个步骤中，都需要相应的表格来记录关键数据和操作情况。

场地准备阶段，会有场地平整检查表，记录场地的平整度、排水情况等。

桩位测量时，则需要桩位测量记录表，准确记录桩位的坐标、偏差等信息。

护筒埋设环节，有护筒埋设检查表，涵盖护筒的直径、长度、埋设深度、中心偏差等数据。

钻孔过程中，钻孔记录表是最为重要的表格之一。

它详细记录了钻孔的起止时间、钻进速度、钻进深度、泥浆指标（如比重、黏度、含砂率等）、遇到的地质情况等。

通过对这些数据的分析，可以判断钻孔的质量和进度，及时发现问题并采取相应的措施。

清孔完成后，清孔记录表登场。

它记录了清孔的方法、清孔时间、清孔后的泥浆指标、孔底沉渣厚度等内容，确保孔内干净，为后续的灌注混凝土做好准备。

钢筋笼制作与安装阶段，有钢筋笼制作检查表和安装检查表。

制作检查表记录了钢筋笼的主筋规格、间距、箍筋间距、焊接质量等；安装检查表则关注钢筋笼的下放深度、中心偏差、固定方式等。

灌注混凝土是钻孔灌注桩施工的关键环节，此时的混凝土灌注记录表至关重要。

它记录了混凝土的配合比、坍落度、灌注起止时间、灌注速度、灌注量、导管埋深等数据。

同时，还会记录灌注过程中是否出现异常情况，如堵管、钢筋笼上浮等，并记录相应的处理措施。

除了上述针对各个施工环节的专项表格外，还有一些综合性的表格用于汇总和管理整个钻孔灌注桩施工过程的数据。

比如施工日志，它按照日期顺序记录每天的施工情况，包括天气、人员、设备、施工进度、质量问题及处理等。

质量检验评定表则用于对钻孔灌注桩的质量进行评定，根据相关的标准和规范，对桩的各项指标进行打分和评价，确定桩的质量等级。

在实际使用这些表格时，需要注意以下几点：一是表格的填写要及时、准确、完整。

施工人员应在完成相应操作后，立即填写表格，避免事后回忆导致的数据偏差。
