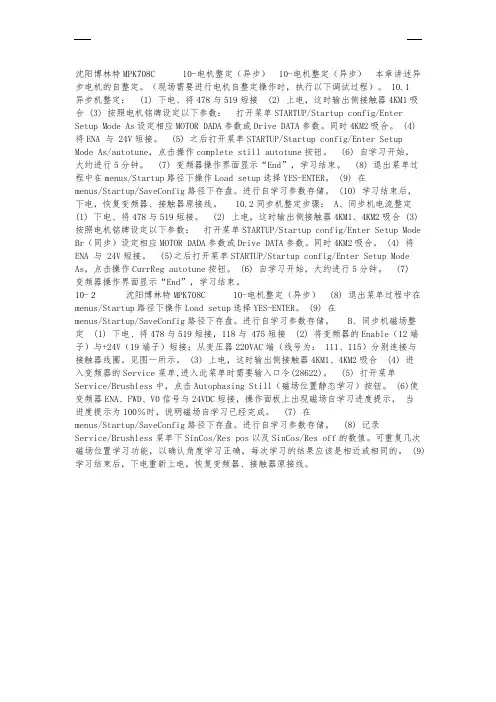

沈阳博林特MPK708C 10-电机整定（异步） 10-电机整定（异步）本章讲述异步电机的自整定。
（现场需要进行电机自整定操作时，执行以下调试过程）。
10.1异步机整定： (1) 下电、将478与519短接 (2) 上电，这时输出侧接触器4KM1吸合 (3) 按照电机铭牌设定以下参数：打开菜单STARTUP/Startup config/Enter Setup Mode As设定相应MOTOR DADA参数或Drive DATA参数。
同时4KM2吸合。
(4) 将ENA 与 24V短接。
(5) 之后打开菜单STARTUP/Startup config/Enter Setup Mode As/autotune，点击操作complete still autotune按钮。
(6) 自学习开始，大约进行5分钟。
(7) 变频器操作界面显示“End”，学习结束。
(8) 退出菜单过程中在menus/Startup路径下操作Load setup选择YES-ENTER。
(9) 在menus/Startup/SaveConfig路径下存盘。
进行自学习参数存储。
(10) 学习结束后，下电，恢复变频器、接触器原接线。
10.2同步机整定步骤： A、同步机电流整定(1) 下电、将478与519短接。
(2) 上电，这时输出侧接触器4KM1、4KM2吸合 (3) 按照电机铭牌设定以下参数：打开菜单STARTUP/Startup config/Enter Setup Mode Br（同步）设定相应MOTOR DADA参数或Drive DATA参数。
同时4KM2吸合。
(4) 将ENA 与 24V短接。
(5)之后打开菜单STARTUP/Startup config/Enter Setup Mode As，点击操作CurrReg autotune按钮。
(6) 自学习开始，大约进行5分钟。
(7)变频器操作界面显示“End”，学习结束。
无脚手架电梯安装慢车调试2009-9-4目录1�序言2�注意事项3.现场元器件装配检查及确认4.上电和参数设置5.主控制器运行条件的确认6.电流及磁场整定步骤7.机房慢车调试8.轿顶慢车调试9.主控器及变频器故障记录1.序言电梯的安装是电梯售后服务的一部分�电梯无脚手架安装即是一种降低成本、提高安装质量并增加施工安全性的新电梯安装方法。
该电梯安装方法系采用电梯自身的轿厢底板作为施工电梯吊篮的底板�以电梯自身的导轨作为电梯吊篮在井道内运行的导轨�以电梯自身的主机作为电梯吊篮在井道内提升的动力�以电梯自身的极限、限位、缓冲器及其开关、限速器和安全钳等安全部件作为吊篮在井道内施工的安全部件。
最大限度地减少了脚手架的使用。
本手册适用于采用M P K708C控制系统的无脚手架安装电梯电气慢车调试�尤其适用于出厂前已经过联机调试的电梯。
如有疑问请及时与公司安装部联系。
安装部2009-9-42-注意事项1、调试前应对应检查井道�确认电梯部件安装完毕�井道内绝不允许有凸起物。
2、调试前应检查底坑无水�井道壁无渗漏。
3、调试前应检查机房温度、湿度合乎要求�地面无积水�无渗漏。
4、调试前应检查控制柜的工作面离墙面的距离大于600m m。
控制柜与机械设备距离应不小于500m m。
5、调试前应对控制柜内各器件进行检查�器件是否完好�连线是否松动�各接插件/电缆连接是否正确�有无松动。
6、调试前应在各厅站门口放置显著标识�以防外部人员误入电梯发生意外。
调试过程中非调试人员严禁进入机房。
7、调试过程中如需切断电源�应在开关处悬挂或粘贴明显标识。
8、调试过程中应对主调试人发出的每项指令加以重复�无误后方可执行�以免造成失误。
9、调试过程中如需进入井道应带安全帽。
10、调试过程中任何人未经允许不得私自进入底坑或上轿顶。
11、在吊装曳引机时�应特别注意使用标识吊点�并保护编码器12、调试前应检查电动设备的检验期有效13、烧电焊时�要检查地线和焊把线�防止电焊时烧毁控制柜元器件14、在整个无脚手架电梯安装过程中�必须保证安全钳及限速器起超速保护的作用�限位、轿厢缓冲器及对重缓冲器开关起极限运行位置电气保护作用�轿厢缓冲器及对重缓冲器起极限位置缓冲作用�15、对重坨数量应计算准确�对重架放入井道时�确认井道内无人员施工�对重架放入井道时�厅门口操作人员应系安全带�并固定于井道外牢固处16、不能在轿底或工作平台上做任何剧烈运动�走车时�应确认固定轿厢的顶杠脱离井道壁17、电梯安装中避免使用安装队自购的卷扬机、钢丝绳、吊篮等。

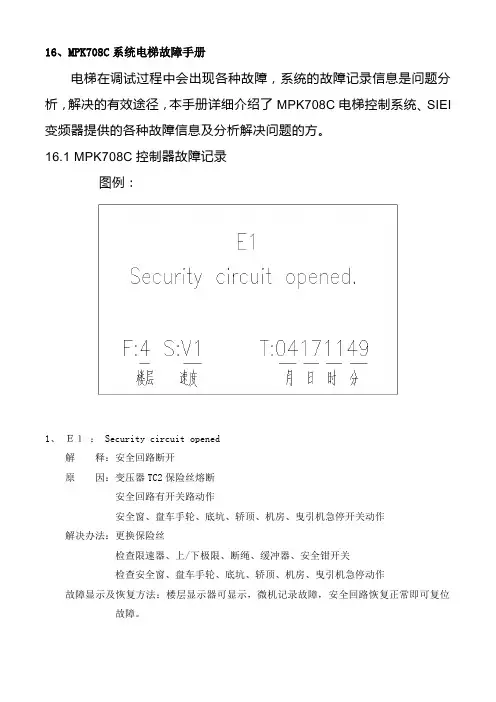

16、MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。
16.1 MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换1mm调整磁铁位置，磁铁距离开关水平距离6+-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。

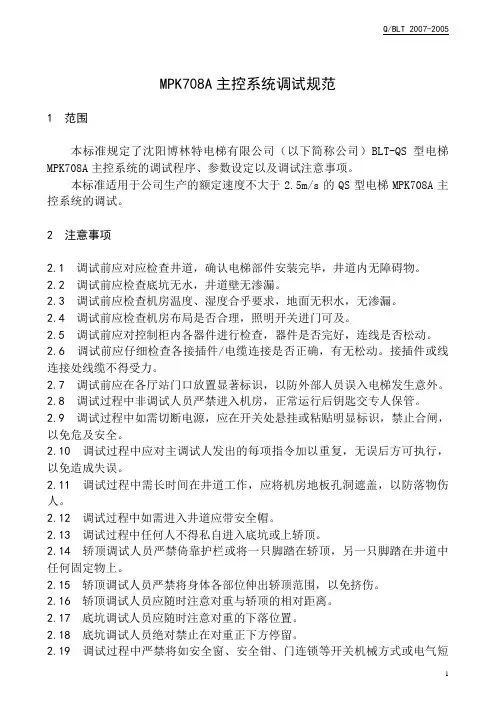

MPK708A主控系统调试规范1 范围本标准规定了沈阳博林特电梯有限公司（以下简称公司）BLT-QS型电梯MPK708A主控系统的调试程序、参数设定以及调试注意事项。
本标准适用于公司生产的额定速度不大于2.5m/s的QS型电梯MPK708A主控系统的调试。
2 注意事项2.1 调试前应对应检查井道，确认电梯部件安装完毕，井道内无障碍物。
2.2 调试前应检查底坑无水，井道壁无渗漏。
2.3 调试前应检查机房温度、湿度合乎要求，地面无积水，无渗漏。
2.4 调试前应检查机房布局是否合理，照明开关进门可及。
2.5 调试前应对控制柜内各器件进行检查，器件是否完好，连线是否松动。
2.6 调试前应仔细检查各接插件/电缆连接是否正确，有无松动。
接插件或线连接处线缆不得受力。
2.7 调试前应在各厅站门口放置显著标识，以防外部人员误入电梯发生意外。
2.8 调试过程中非调试人员严禁进入机房，正常运行后钥匙交专人保管。
2.9 调试过程中如需切断电源，应在开关处悬挂或粘贴明显标识，禁止合闸，以免危及安全。
2.10 调试过程中应对主调试人发出的每项指令加以重复，无误后方可执行，以免造成失误。
2.11 调试过程中需长时间在井道工作，应将机房地板孔洞遮盖，以防落物伤人。
2.12 调试过程中如需进入井道应带安全帽。
2.13 调试过程中任何人不得私自进入底坑或上轿顶。
2.14 轿顶调试人员严禁倚靠护栏或将一只脚踏在轿顶，另一只脚踏在井道中任何固定物上。
2.15 轿顶调试人员严禁将身体各部位伸出轿顶范围，以免挤伤。
2.16 轿顶调试人员应随时注意对重与轿顶的相对距离。
2.17 底坑调试人员应随时注意对重的下落位置。
2.18 底坑调试人员绝对禁止在对重正下方停留。
2.19 调试过程中严禁将如安全窗、安全钳、门连锁等开关机械方式或电气短接后运行。
2.20 当底坑超过1.5m 时，应借助梯子或高凳上下，严禁攀附随线和轿底或其他部位。
2.21 调试过程中行灯应使用系统提供的24V 安全电压。
MPK708C系统电梯故障手册编制：审核：MPK708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C电梯控制系统、SIEI变频器提供的各种故障信息及分析解决问题的方。
一、MPK708C控制器故障记录图例：1、Ｅ１： Security circuit opened解释：安全回路断开原因：变压器TC2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：Door Lock Opened Or Error解释：门锁故障原因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2 输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３： Can’t Find the Leveling Point解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４： Can’t Find the Deceleration Point解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floor protect错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+1mm-通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floor protect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
柏林特qs8500 (MPK-708C)宁波申凌门机调试资料2.2.1 、接线门机接线为 9 针接插件连接，见下图注：如出厂没有门机连接电缆，按照上图接线2.2.2.门机的检查和调试（1）合上机房电源箱空气开关QF1、QF3。
（2）合上控制柜空气开关QF2、QF5。
（3）复原控制柜急停开关。
（4）合上门机电源开关，将轿顶检修/正常开关转至检修位置。
（5）检查变频门机板电源端子之间（端子14、15）的电压应为220V±7%VAC。
（6）按照门机说明书进行门机调试。
（7）检查开，关门动作。
A.将轿顶检修转换开关设置为检修状态, 门处于关闭状态。
1.用短接线短接616和614，门机执行开门动作。
2.用短接线短接616和615，门机执行关门动作。
3.让门处于完全打开位置，手按轿顶上或下行按钮，此时门机应自动关闭。
B.也可以将门机设置成自动状态，门处于关闭状态。
C.用手按开门KA7继电器，门机执行开门动作（注意安全）。
D.用手按关门KA6继电器，门机执行关门动作（注意安全）。
E.让门处于完全打开位置，手按轿顶上或下行按钮，此时门机应自动关闭。
（8）检查开，关门到位动作A、使电梯停在平层位置，把检修/正常开关转到正常位置，门处于关闭状态。
B、观察液晶操作器上应显示自动状态。
C、让液晶操作器处于输入状态监视栏观察：开门到位TX0右边应显示“※”，关门到位TX1右边应显示“—”。
D、用手按开门KA7继电器，门机执行开门动作，开门到位后TX0右边显示“—”，TX1右边应显示“※”。
E、用手按关门KA6继电器，门机执行关门动作，关门到位后TX0右边显示“※”，TX1右边应显示“—”。
（9）门机的开关、端子功能简述（宁波申菱变频门机，其他门机参照相应的使用手册）1、调试切换开关当该开关置于调试状态时，系统对外部信号不响应，按下手动关门开关或手动开门开关时，门机按要求关门或开门；当开关置于系统状态时，系统由外部信号控制，手动关门开关及手动开门开关不起作用。

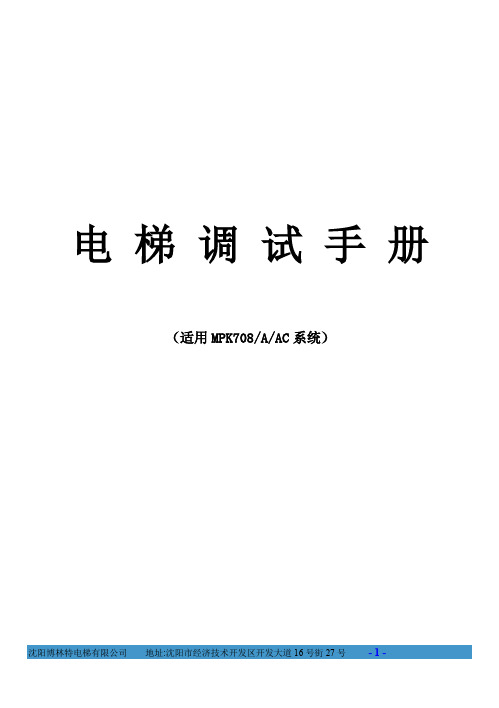

电梯调试手册（适用MPK708/A/AC系统）电梯调试手册（Q/BLT 2008-2012）本手册所阐述的内容仅提供给博林特电梯有限公司调试、维保人员经培训合格后使用。
为了您个人及他人的安全，请勿执行您无资格执行和没有认证的工艺步骤。
本手册包括的所有图纸和信息属沈阳博林特电梯有限公司财产，不能任意直接或间接地传播、公开、并损坏沈阳博林特电梯有限公司的利益。
本手册严禁以任何理由私自复印，若调试人员离开本公司，应及时将资料交还沈阳博林特电梯有限公司。
调试人员在调试前应仔细阅读本手册，调试过程严格按照本手册程序执行。
在调试过程中应穿着电工绝缘鞋、工作服等防护衣物，并应保证在每个现场至少有一套调试工具。
本手册适用于采用MPK708A控制系统的乘客电梯电气调试，适用于控制柜、曳引机、编码器在出厂时进行了配套调试工作的电梯系统。
本手册需要配套以下文件使用：1、门机系统的调试标准见《门机使用手册》。
2、《电气安装手册》（编号BLT-Q20120112）。
3、《电梯标准参数设置》（由软件和配套整梯梯速参数表组成）。
电梯安全关系重大，因此要求每位调试人员工作认真仔细，决不放过任何疑点或进行危险操作！在调试过程中发现问题可以及时与电气设计室联系。
电话:86-24-25162795编制：王威校对：于春梅一、主控制器显示和菜单设定：（1）、显示如果稳压电源G1、G2的输出正确。
主控制器显示操作主页：按一下Enter键，将进入到主控制器的主界面中：以下是左下角状态的对应说明：自动（AUTO）检测（TEST）消防（FIRE）地震（SEISM）司机（MANUAL）满载（FULLY）超载（OVER）轻载（LIGHT）自学习（LEARNNING）锁梯（LOCK）以下是右下角状态的对应说明：开门（OPEN）关门（CLOSE）（2）、菜单在主界面中，按一下Enter键即可以进入选择主菜单的模式，例如：菜单序号中：第一位数字表示主菜单，第二位数字表示主菜单下的相应子菜单。
电梯MPK708C调试-快车调试现场检查和确认（1）、机械装配检查及确认A、电梯底坑部件安装完好，若使用液压缓冲器，则应确认缓冲油是否按要求加足；底坑干燥。
B、井道内无影响电梯运行的障碍物。
C、厅门安装良好。
D、厅门立柱与门洞之间应封闭良好。
E、导轨安装已经检验合格。
F、钢丝绳安装正确，紧固。
G、各开关的安装和固定。
H、限速器钢丝绳涨紧轮安装正确。
I、轿厢安装完毕，拼装紧固。
J、随行电缆安装固定良好。
K、机房部件定位符合国家标准。
L、主机固定符合工厂的安装说明要求，并且主机大梁固定封闭（等隐蔽工程）到位。
M、若为有齿轮曳引机，应确认减速箱的油是否加到位。
N、应确认主机上的编码器固定是否牢固。
O、限速器定位应符合国家标准。
P、线槽敷设规整，线槽间有铜片或黄绿线连接。
Q、控制柜安装定位规整。
R、机房，井道保持整洁。
S、井道内每个楼层的平层感应器插板安装正确T、轿厢门机安装正确（2）、电气装配检查和确认注意A、门机接线应正确；光幕接线正确。
B、轿顶平层感应器接线正确，并安装尺寸正确、牢固。
C、井道内各安全开关能有效动作。
D、井道内上，下检测开关安装位置正确及开关动作有效。
E、对讲机接线是否正确，并确认通话正常。
F、到站钟接线应正确（无到站钟可省略此步）。
G、外呼盒的接线可靠，正确。
H、轿厢照明及风扇接线正确参数的检查和确认（1）、主控制器参数确认（举例说明）查看自学习以后以下参数的值，下面给出实验塔4#电梯的运行参数值：编码器脉冲数：2048rpm减速比：1：1变频器分频：8曳引机转速：234rpm门区板长度：220mm参数说明如下：注：井道换速开关的安装位置（即各梯速的换速距离）需严格按照系统标准规定距离进行安装使用，调试中严格保证硬件的安装位置确定以后，进行井道自学习后，不再更改换速开关的安装位置，即保证硬件和软件的换速距离一致．（2）、变频器参数确认确认变频器相应的速度设定值以及再次确认相关的运行参数。

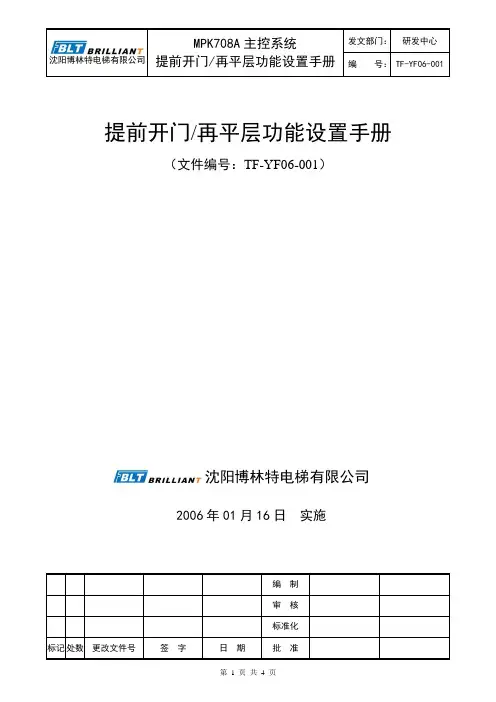

提前开门/再平层功能设置手册（文件编号：TF-YF06-001）沈阳博林特电梯有限公司2006年01月16日 实施一、平层开关安装说明平层开关安装释意图(再平层功能适用)见图1：图1注：仅有提前开门功能时，无须此步操作。
安装要求：1、电梯平层时4SQ4的水平中心与门区平层板的中心等高；2、16SQ2、16SQ3按4SQ4的中心等距分布；3、门区平层上沿距16SQ2底边距离调整为5～10㎜；4、门区平层下沿距16SQ3上边距离调整为5～10㎜；5、16SQ2、4SQ4、16SQ3的垂直中心线重合。
二、再平层功能动作顺序电梯正常停靠时，仅4SQ4门区开关被门区隔磁板遮挡。
当由于某种原因，电梯停靠时，16SQ2或16SQ3被门区隔磁板遮挡，电梯会以再平层速度向被遮挡开关相反的方向运行，直至被遮挡的开关脱离遮挡，并且仅4SQ4门区开关被门区隔磁板遮挡后，电梯立刻停止运行；通过对再平层速度的细致调整，使电梯的平层误差保持合理。
三、主控器的设定：1、主控器软件版本号：V1.352、开门时间：提前开门功能适用；在不出现E2门联锁故障的前提下，此时间尽可能设小。
3、PM4、提前开门：5、再平层：四、变频器的设定：1、文件下载到变频器(再平层功能配套)。
2、TRA VEL/Speed profile/Multi Speed 5 = 20～50㎜/s (再平层速度)3、I/O config/Digital outputs/Std digital outs/Std dig out src/DO 3 src = Compare 1 output4、Custom Functions/Compare/Compare1/Compare1 src/Cmp 1 inp 0 src = speed5、Custom Functions/Compare/compare1/Compare1 cfg/Cmp 1 inp 1 src = ≤16384×0.4/电梯额定速度(m/s)6、Custom Functions/Compare/Compare1/Compare1 cfg/Cmp 1 function = |I0|<|I1|五、调试补充说明因为门区平层板的长度由原220㎜改为320㎜，为能准确平层，应适当增加爬行速度值，并确保电梯以此爬行速度进入门区。
博检存档编存档日艺工调电梯试ⅡBLT-司公限有梯电特林博阳沈Ⅱ沈阳博林特BLT 调试工艺Catalogue录目慢车调试工艺1.Page DescriptionNo.页序号说明9 1.1 检查和确认9 1.1.1 现场机械装配检查及确认10 1.1.2 电气装配检查及确认12 1.1.3 编码器装配的检查13 1.2 上电和检查13 1.2.1 进一步的确认和检查13 1.2.2 ±检查现场提供的总进线电压，三相电压应为3807%VAC，相间偏差13 1.2.3 图纸的要求检查总进线线规及总开关容量应达到CAD13 1.2.4 以上检查都得以确认正常后，则可上电调试13 1.2.5 通电后的检查21 1.3 主机整定21 1.3.1 616GL5-JJ）型号使用安川变频器的主机（型号21 1.3.1.1 准备和检查22 1.3.1.2 主机整定24 1.4 机房检修运行26 1.5 轿顶检修操作261.6紧急电动运行BLT CONTROL SYSTEM１Ⅱ沈阳博林特BLT 调试工艺2快车调试工艺27 2.1 检查和确认27 2.1.1 现场机械装配检查及确认27 2.1.2 电气装配检查及确认29 上电和检查2.229 2.2.1 进一步进行确认及检查29 2.2.2 门机的检查和调试31 2.2.3 光幕的检查31 轿厢层显的检查2.2.431 2.2.5 平层感应器接线检查32 2.2.6 终端强迫减速开关的检查和调试32 ,检查每层平层插板安装位置数量正确2.2.733 快车调试工艺2.333 2.3.1 BLT-KOLLMORGEN主板参数一览33 2.3.1.1 主要参数34 输入输出信号设置表2.3.1.235 2.3.1.3 F参数菜单表36 2.3.2 模拟速度指令系统的调试36 井道学习2.3.2.137 2.3.2.2 试运行37 2.3.2.2.1 再平层功能的检查382.3.2.2.2单层运行BLT CONTROL SYSTEM２Ⅱ沈阳博林特BLT 调试工艺38 2.3.2.2.3 双层运行38 2.3.2.2.4 全程运行38 开，关门运行的确认2.3.2.2.538 2.3.2.2.6 光幕功能的确认38 2.3.2.2.7 关门力矩的确认38 2.3.2.2.8 轿厢选层按钮功能确认39 2.3.2.2.9 确认其他功能开关39 2.3.2.3 运行舒适感调整40 2.4 井道串行通讯系统的调试40 2.4.1 检查和确认41 2.4.2 上电确认41 井道SM-04板的调试2.4.342 2.5 平层精调42 2.5.1 平层偏移量的确定42 2.5.2 平层精调44 并联调试2.644 2.6.1 确认并联接线45 2.6.2 并联调试的确认46 群控调试2.746 2.7.1 确认群控群线47 2.7.2 群控调试的确认482.8消防功能的调试BLT CONTROL SYSTEM３Ⅱ沈阳博林特BLT 调试工艺48 2.8.1 消防功能的定义48 2.8.2 消防功能的输入点48 2.8.3 消防功能的调试49 故障代码表 2.9BLT CONTROL SYSTEM４Ⅱ沈阳博林特BLT 调试工艺告警维保本手册所阐述之内容仅提供给博林特电梯有限公司调试、请勿执行你无人员经培训合格后使用。
感谢您使用博林特电梯！为了能让您和其他乘客更加安全的、舒适的乘用博林特电梯，请电梯的管理人员及操作人员熟读本书后，恰当的进行电梯的管理及使用工作。
电梯属于特种交通工具，为了时刻保持电梯的最佳运行状态，延长其使用寿命，需要定期的维护检修，关于维修保养事宜请与沈阳博林特电梯股份有限公司联系。
电话：（024）25162828目录博林特电梯的使用方法 (2)使用博林特电梯的注意事项 (3)开始运行和停止运行的步骤 (5)日常管理和紧急处理 (11)紧急情况处理 (12)电梯的安全使用、文明搭乘规则 (13)博林特电梯的使用方法运行方式1、此状态下电梯根据乘客需要自动运行，侯梯厅分别有“上行”、“下行”按钮；按下按钮作为“召唤”被登记，电梯按照与运行同方向的召唤，依次应答。
此时，停止楼的“召唤”被取消。
2、前进方向的前方无“召唤”时，如反向有“召唤”，便自动地反转方向运行，应答与此相反方向的“召唤”。
3、应答所有的“召唤”后。
如无其他召唤时，就在该楼关闭梯门待机。
根据订购要求也有返回特定（通常是1楼）待机的。
4、轿厢内的操纵箱上有目的楼按钮。
在两端站时，反向运行消号。
使用方法1、乘电梯时电梯的候梯厅有“上行”“下行”用按钮。
请按下想去的方向的按钮。
轿厢在该楼待机时，梯门自动打开。
轿厢在其他楼层待机或运行中时，先应答前进方向的召唤，抵达该楼时，打开梯门。
2、上电梯之后请按下目的地楼的按钮。
（该按钮若已亮灯，就不必再按）。
按门自动关上，往目的地楼出发，到达之后自动开门。
匆忙时按下关门按钮，即可马上出发。
轿厢内超过指定人数以上时，超载警报铃鸣响，梯门不能关闭。
请最后上梯的客人依次退出电梯。
在梯门的关闭过程，如人体或货物触摸到梯门的安全装置（在个有光电门安全装置，则为遮挡发光线）时，梯门转关为开之后，再关上。
使用博林特电梯时的注意事项管理博林特电梯的负责人，请留意下列事项，请对使用电梯的人员，正确地指导乘用方法。
无脚手架电梯安装慢车调试2009-9-4目录1�序言2�注意事项3.现场元器件装配检查及确认4.上电和参数设置5.主控制器运行条件的确认6.电流及磁场整定步骤7.机房慢车调试8.轿顶慢车调试9.主控器及变频器故障记录1.序言电梯的安装是电梯售后服务的一部分�电梯无脚手架安装即是一种降低成本、提高安装质量并增加施工安全性的新电梯安装方法。
该电梯安装方法系采用电梯自身的轿厢底板作为施工电梯吊篮的底板�以电梯自身的导轨作为电梯吊篮在井道内运行的导轨�以电梯自身的主机作为电梯吊篮在井道内提升的动力�以电梯自身的极限、限位、缓冲器及其开关、限速器和安全钳等安全部件作为吊篮在井道内施工的安全部件。
最大限度地减少了脚手架的使用。
本手册适用于采用M P K708C控制系统的无脚手架安装电梯电气慢车调试�尤其适用于出厂前已经过联机调试的电梯。
如有疑问请及时与公司安装部联系。
安装部2009-9-42-注意事项1、调试前应对应检查井道�确认电梯部件安装完毕�井道内绝不允许有凸起物。
2、调试前应检查底坑无水�井道壁无渗漏。
3、调试前应检查机房温度、湿度合乎要求�地面无积水�无渗漏。
4、调试前应检查控制柜的工作面离墙面的距离大于600m m。
控制柜与机械设备距离应不小于500m m。
5、调试前应对控制柜内各器件进行检查�器件是否完好�连线是否松动�各接插件/电缆连接是否正确�有无松动。
6、调试前应在各厅站门口放置显著标识�以防外部人员误入电梯发生意外。
调试过程中非调试人员严禁进入机房。
7、调试过程中如需切断电源�应在开关处悬挂或粘贴明显标识。
8、调试过程中应对主调试人发出的每项指令加以重复�无误后方可执行�以免造成失误。
9、调试过程中如需进入井道应带安全帽。
10、调试过程中任何人未经允许不得私自进入底坑或上轿顶。
11、在吊装曳引机时�应特别注意使用标识吊点�并保护编码器12、调试前应检查电动设备的检验期有效13、烧电焊时�要检查地线和焊把线�防止电焊时烧毁控制柜元器件14、在整个无脚手架电梯安装过程中�必须保证安全钳及限速器起超速保护的作用�限位、轿厢缓冲器及对重缓冲器开关起极限运行位置电气保护作用�轿厢缓冲器及对重缓冲器起极限位置缓冲作用�15、对重坨数量应计算准确�对重架放入井道时�确认井道内无人员施工�对重架放入井道时�厅门口操作人员应系安全带�并固定于井道外牢固处16、不能在轿底或工作平台上做任何剧烈运动�走车时�应确认固定轿厢的顶杠脱离井道壁17、电梯安装中避免使用安装队自购的卷扬机、钢丝绳、吊篮等。
上电和参数设置在进行了的检查和确认后，尚需进行下列步骤的确认及检查：（1）、取掉抱闸线接插件（2）、确认所有的空气开关处于断开状态（3）、确认井道，轿厢无人，并具备适合电梯安全运行的条件（4）、确认井道外的施工不可能影响电梯安全运行（5）、使控制柜急停按钮置位检查现场提供三相五线制的总进线电压：测量电源控制箱1QF1前端总进线电压，其应为380±7%VAC，相间偏差不应大于15VAC，每一相与N线之间的单相电压为220±7%VAC，N线与PE之间若相通，则N-PE之间的电压不能大于30 VAC。
（因各地区电压等级可能略有差异，此处以3AC380V为标准值）检查总进线线规及总开关容量应达到设计图纸的要求。
以上检查都得以确认正常后，则可上电调试。
通电后的检查：（1）、合上总电源开关1QF1，这时检查进线端子L1、L2、L3之间的电压，其应与总进线电压一致。
（2）、检查控制柜内变压器1TC1的供电，测量其电压如下：控制变压器1TC2：输入（线号：L2、110）：380±7%VAC；输出（线号：114、115）：220±7%VAC；输出（线号：116+、117-）：110±7%VDC（或其他电压等级）；输出（线号：118、119）：110±7%VAC若有问题，请立即检查故障！（3）、检测正常，可以检查变压器、稳压电源的输出电压，测量其电压如下：稳压电源G1：输入（线号：114、115）：220±7%VAC；输出（线号：24V、0V）：24VDC；稳压电源G2：输入同G1；输出（线号：5V、0V1）：5VDC；1、这时，可以测量0V1与0V间为绝缘状态。
若有问题，请立即检查故障！2、主控制器MPK70C的工作电压为直流稳压24V与5V，如果把工作电压错接入交流220V会使其损坏。
主控制器显示和菜单设定：（1）、显示如果稳压电源G1、G2的输出正确。
MPK708C 系统电梯故障手册编制： 审核： 批准：沈阳博林特电梯有限公司MPK708C 系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了MPK708C 电梯控制系统、SIEI 变频器提供的各种故障信息及分析解决问题的方。
一、MPK708C 控制器故障记录 图例：1、 Ｅ１ ： Security circuit opened解 释：安全回路断开 原 因：变压器TC2保险丝熔断 安全回路有开关路动作 安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关 检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作 故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
Ｅ２ ：Door Lock Opened Or Error解 释：门锁故障原 因：关门时厅/ 轿门锁不通，超时关门运行时厅/ 轿门锁断开，电梯急停主控器检测点故障 解决办法：检查门机检查轿顶板PM709输入输出信号动作是否准确主控器I3.1 , I3.2输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
Ｅ３： Can’t Find the Leveling Point 解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3 故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
Ｅ４： Can’t Find the Deceleration Point 解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数time/floorprotect错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+-1mm通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大time/floorprotect参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
M P K708C系统电梯故障手册编制：审核：批准：沈阳博林特电梯有限公司M P K708C系统电梯故障手册电梯在调试过程中会出现各种故障，系统的故障记录信息是问题分析，解决的有效途径，本手册详细介绍了M P K708C电梯控制系统、S I E I变频器提供的各种故障信息及分析解决问题的方。
一、M P K708C控制器故障记录图例：1、Ｅ１：S e c u r i t y c i r c u i t o p e n e d解释：安全回路断开原因：变压器T C2保险丝熔断安全回路有开关路动作安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停开关动作解决办法：更换保险丝检查限速器、上/下极限、断绳、缓冲器、安全钳开关检查安全窗、盘车手轮、底坑、轿顶、机房、曳引机急停动作故障显示及恢复方法：楼层显示器可显示，微机记录故障，安全回路恢复正常即可复位故障。
2、Ｅ２：D o o r L o c k O p e n e d O r E r r o r解释：门锁故障原因：关门时厅/轿门锁不通，超时关门运行时厅/轿门锁断开，电梯急停主控器检测点故障解决办法：检查门机检查轿顶板P M709输入输出信号动作是否准确主控器I3.1,I3.2输入信号是否正确检查厅/轿门联锁及线路故障显示及恢复方法：楼层显示器可显示，微机记录故障，门锁信号恢复正常即可复位故障。
出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
3、Ｅ３：C a n’t F i n d t h e L e v e l i n g P o i n t解释：电梯减速后超过10秒检测不到门区信号原因：门区开关损坏平层板插入深度少解决办法：更换门区开关平层板至少插入开关2/3故障显示及恢复方法：楼层显示器显示，微机记录故障，检修复位。
4、Ｅ４：C a n’t F i n d t h e D e c e l e r a t i o n P o i n t解释：检测不到减速点原因：换速（双稳态）开关故障换速磁铁位置错误变频器分频卡输出脉冲错误或有干扰参数t i m e/f l o o r p r o t e c t错误解决办法：检查换速（双稳态）开关，并更换调整磁铁位置，磁铁距离开关水平距离6+-1m m通过主控器显示界面观察脉冲信号变化是否正常检测变频器分频模块调整加大t i m e/f l o o r p r o t e c t参数（默认13S）故障显示及恢复方法：楼层显示器可显示，微机记录故障，出现此故障后可能伴有E14出现，电梯到端站重新校正后恢复运行。
MPK708C系统电梯参数设置说明编制：罗玉明沈阳博林特电梯有限公司MPK708C电气系统出厂参数设置说明一、MPK708C主控器出厂参数设置说明（Y标准单梯设置，其余视工程而定）1、CONGFIG（10）配置菜单序号子菜单名内容出厂设定值11ADDRESS：设定电梯的地址群控或并联时的电梯地址，若是底部有错层的电梯，有地下层站的地址号为奇数。
12CONNECT呼梯工作模式OFF-LINE正常模式YON-LINE自动呼梯模式13SPEED多段速选择<1.5一段速依据层站高度及速度在井道自学习前设置>1.6二段速>2.0三段速14FLOOR DISPLAY楼层的显示设置0～64,A～Z,-1～-9,1A,2A,1B,2B,1S,2S,A1,A2,A3,B1,B2,B3,E1,E2,F1,G1,G2,UB,DB,PB,LG,L1,L2,M1,M2,P1,P2,P3,S1,S2,S3,SS,RC,5A,8A,3A,RG,PH,JP,NJ,GH,MP,GF,π,TZ,NF,SB,3B,P4,P5,B4,B5,UG15DATA日期:年/月/日调整为当前日期16TIME时间:时/分/秒调整为当前时间17LEARNING设置自学习功能OFF:自学习后自动变OFFYON：允许自学习运行18MANUAL DOOR司机时开门方式ON:长按关门钮YOFF：点动关门钮19MANUAL DIRECTION司机时外呼截梯ON:外呼不截梯YOFF:外呼截梯1A CONVERTER SELECT变频器选择SIEI YMICOCONTROL配mico变频器1B DIFERFLOOR并联梯错层层站数0无错层Y1底端错一层2底端错二层1C SOFTWARE VERSION软件版本非设定项目1D PULSES PR运行曲线显示分辨率默认值1282、TIME（20）时间菜单21STOP方向/使能释放时间默认值3.5ｓ22START默认值0ｓ备用23BRAKE默认值0ｓ备用24DOOR OPEN开门的时间默认值3.0ｓ，提前开门时设置提前开门时间25DOOR CLOSE关门的时间默认值5ｓ26OPEN PROTECT开门保护的时间默认值8ｓ27CLOSE PROTECT关门保护的时间默认值8ｓ28RINGING蜂鸣器鸣响频率默认值10/T29GONG到站钟信号输出周期默认值1ｓ2A SPEED STOP自动找平层停延时默认值0.9ｓ2B FLOOR PROTECT单楼层时间保护默认值13ｓ2C TIME1安全触板蜂鸣时间默认值10ｓ2D TIME2运行时间保护60ｓ2ETIME3默认值0ｓ未使用2F RUN TIMES运行次数只读，非设定项3、STATION(30)31BASE并联电梯的基站及锁梯层站1-8根据工程情况设定32FIRE HOUSE消防层站根据工程情况设定33HIGHEST显示自学习的层站数非设定项34WAIT（1）电梯并联时待梯层根据工程情况设定35WAIT（2）备用36REPLY STATION设置响应的楼层数根据工程情况设定4、CALL(40)呼梯菜单序号子菜单内容出厂设定值41UP CALL 上呼42DOWN CALL 下呼43CAR CALL 轿内呼梯5、I/O(50)输入/输出监视菜单序号子菜单内容出厂设定值51INPUT(A,B,0.0-3.3)主控制器输入状态52OUT(0.0-2.5)主控器输出状态53X01-X08内选板状态54A00-A13PM709输入信号状态X34,X35主控器输出状态55B00-B06PM709输出信号状态6、DOOR(60)门设置菜单序号子菜单内容出厂设定值61DOOR1 1#门62DOOR2 2#门7、HISTORY(70)故障记录菜单序号子菜单内容出厂设定值70HISTORY Ex:故障代码F:S:T:8、PASSWORD(80)密码菜单序号子菜单内容出厂设定值81PASSWORD密码PLEASE INPUT:00000默认值000009、PULSE MONITOR(90)脉冲监视菜单序号子菜单内容出厂设定值91CURRENT当前脉冲值自学习获得非设定项92RUN_IN1/4门区数自学习获得非设定项93DEL.1DISTANCEV1减速距离V1减速距离自学习获得非设定项94DEL.2DISTANCEV2减速距离V2减速距离自学习获得非设定项95DEL.3DISTANCEV3减速距离V3减速距离自学习获得非设定项96FLOOR对应楼层脉冲数对应楼层脉冲数自学习获得非设定项97DEL.V2PERMIT（×DL）V2允许减速距离自学习获得非设定项98DEL.V3PERMIT（×DL）V3允许减速距离自学习获得非设定项99RUN V2Dis（×DL）起动V2距离自学习获得非设定项9A RUN V3Dis（×DL）起动V3距离自学习获得非设定项9B DOOR LENGTH（MM）非设定项，备用10、INPUT SELECT（A0）功能选择菜单序号子菜单名内容出厂设定值A1GOINGBACK自动返回基站设定00：不返基站Yxx：返基站时间(分钟)A2BRAKE抱闸检测选择ON：检测抱闸开关OFF：不检测抱闸开关YA3DISTURB PRO轻载防捣乱功能选择OFF：无此功能ON：有此功能YA4DISTURB NUM防捣乱数设定防捣乱数设定,1-8A5FIRE MODE消防模式00：显示“火”字样Y01：显示“F”字样04：俄罗斯火灾模式，显示“π”字样说明：FIRE MODE参数设置，采用二进制位进行不同消防模式的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。
默认值00。
00：显示“火”字样01：显示“F”字样04：俄罗斯火灾模式，显示“π”字样序号子菜单名内容出厂设定值A6SAFEEDGE无用A7CONTROLMODE控制模式03:中国模式，备用电源时返基站后电梯不运行Y11：中国模式，备用电源时返基站后电梯可继续运行01:俄罗斯模式，备用电源时返基站后电梯不运行09：俄罗斯模式，备用电源时返基站后电梯可继续运行说明：CONNTROL MODE参数设置，采用二进制位进行不同控制模式的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。
默认值03。
03:中国模式，备用电源时返基站后电梯不运行19：中国模式，备用电源时返基站后电梯可继续运行01:俄罗斯模式，，备用电源时返基站后电梯不运行17：俄罗斯模式，备用电源时返基站后电梯可继续运行序号子菜单名内容出厂设定值A8RE-LEVELING再平层功能选择默认值为OFF YON：有再平层功能A9PRE-OPEN提前开门功能选择默认值为OFF YON：有再平层功能AA PMCARD扩展板选择默认值为OFFON有提前开门或再平层AB OPEN-METHOD：开门方法选择0：表示单门机单操纵箱。
Y1：表示双操纵箱双门机或单门机场合，要求两个门机同时开关2：表示双操纵箱双门机，要求门机分别控制。
AC REPAIR OPEN：检修开门方式无用，改为检修时开门按钮不能开门。
AD GROUP群控功能选择OFF：无群控功能。
YON：有群控功能。
AE MONITOR有小区或远程监视OFF，无远程监控功能。
YON，有远程监控功能。
AF ARRIVE LAMP报站灯功能OFF：无到站灯功能YON：有到站灯功能AG ERROR OPEN TIMES故障开门次数0：该功能取消Y当大于0时，若关门不到位次数超过该设定值，则停止自动关门，若按关门按钮，则重新尝试关门。
AH TIME4设置检修运行时断开速度信号后方向保持的时间默认0s。
YAI FORCE CLOSE强迫关门功能选择OFF：无强迫关门功能。
YON：有强迫关门功能AJ TEST TIME自动运行测试次数备用AK CLOSE LAMP节电照明关灯时间无呼梯后关闭轿厢灯的时间，默认03（分钟）序号子菜单名内容出厂设定值AL RUN MODE运行模式00:无功能A，无功能B Y01：功能A，电机热检测02：功能B，电子称量03：功能A+B说明：RUN MODE参数设置，采用二进制位进行不同功能的设置，下图为具体说明，设置参数时需要将其转换为十进制数值进行设置。
默认值00。
00:无功能A，无功能B01：功能A，电机热检测02：功能B，电子称量03：功能A+B二、SIEI变频器出厂参数设置序号参数名参数号参数值单位1Spd ref/fbk res1880同步0.03125、异步0.125rpm 2Travel unites sel1015millimeters3Smooth start spd7110同步1、异步5Mm/s 4Multi speed07060117Mm/s 5Multi speed17061800Mm/s 6Multi speed270621000/1250/1500Mm/s 7Multi speed370631500/1750/2000/2500Mm/s 8Multi speed47064300Mm/s 9MR0acc ini jerk8046600Mm/s^3 10MR0acceleration8040600Mm/s^2 11MR0acc end jerk8041600Mm/s^3 12MR0dec ini jerk8047600Mm/s^3 13MR0deceleration8042600Mm/s^2 14MR0dec end jerk8043600Mm/s^3 15MR0end decel8044600Mm/s^2 16Cont close delay7100200ms 17Brake open delay7101200ms 18Smooth start dly7102500ms 19Brake close delay7103800ms 20Cont open delay7104500ms 21Start fwd src7115Dig pad022Start rev src7116Dig pad123Mlt ramp sel src8090Dig pad224Mlt spd s0src7072Dig pad325Mlt spd s1src7073Dig pad426Mlt spd s2src7074DI7monitor27SpdP1gain%370010%28SpdI1gain%370110%29SpdP2gain%370215%30SpdI2gain%370310%31SpdP3gain%370440%32SpdI3gain%370510%33Spd0enable3720Enable as start34Spd0P gain%372240%35Spd0I gain%372310%36Prop filter23803ms序号参数名参数号参数值单位37Spd0ref thr3726同步1、异步5rpm 38Spd0ref delay3727500ms 39Spd0speed thr3724同步1、异步5rpm 40Spd0spd delay3725500ms 41SGP tran21h thr370695％42SGP tran32I thr37070.5％43SGP tran21band37080.5％44SGP tran32band37090.1％45DO0src4065RUN cont mon46DO1src4066BRAKE cont mon47DO2src4067Drive OK48DO3src4068Compare1output49Dig Enable src156Dig pad1550Tcurr lim sel1190T lim sym var51Tcurr lim sel1195Pad1552Pad091006253Pad19101400054Pad391033276755Cmp1inp0src6049Norm Speed56Cmp1inp16042100057Cmp1function6044|I0|<|I1|58Cmp2inp0src6064Speed ref59Cmp2inp1src6065Norm Speed60Cmp2function6059I0==I161Cmp2window6060327662Cmp2delay60612s 63EF src9075Dig pad564EF hold off96002000ms 三、CT变频器出厂参数设置1、变频器功能参数序号参数（所有同一参数）参数名BLT出厂值1Pr00.34设置访问权限0：可读写操作2Pr00.49访问级别L2：可以进入所有菜单3Pr11.31修改控制模式先在xx.00输入1253（欧洲，设定值50赫兹）或1254（美国，设定值60赫兹），再进入11.31更改需要模式后直接按红色复位键CL vect闭环矢量（异步）Servo闭环伺服（同步）4Pr18.45方向取反（改变电机运行方，On：与原方向相反）默认为OFF5Pr18.48切换增益(On:允许启动增益和运行增益切换)默认为On6Pr18.50恢复出厂设置(OFF:恢复BLT运行模式，无需保存自动变On)默认为On7Prxx.00输入1000后按M，再按红色复位建保存。
