最新2019-旁路开关带主变开关-PPT课件

典型图纸讲解目录前言 (3)一、220kV旁路刀闸闭锁回路图 (4)二、220kV线路刀闸闭锁回路图 (9)三、冷却器控制回路 (11)四、380V自动装置回路 (17)五、主变保护 (20)六、同期回路 (25)七、失灵保护回路 (28)八、距离保护回路 (32)九、开关控制回路图 (35)前言对于运行人员考试经常涉及的九张图纸翡翠学习小组根据自身所学做了一定的讲解，仅供大家参考、讨论。

由于老图纸缺少相应的注解和自身水平所限，部分回路讲解不够清楚甚至错误，请各位见谅，希望各位同事对我们进行批评指证。

同时希望有更多的同事加入到图纸学习、研究的行列，在以后工作中遇到二次方面的问题可以做一定的讲解加入到其中，最终形成一个运行部图纸讲解库。

一、220kV旁路刀闸闭锁回路图220kV旁路2030间隔如下图1.1所示。

图1.1 220kV旁路2030间隔代表20303刀闸，02G代表2030B0地刀，04G代表2030C0地刀。

1.1电动机构控制回路1G（20301刀闸）的电动机控制回路共有两条电动机控制回路一如图1.2中红线所示。

图1.2 刀闸控制回路A(小母线)→1RD（熔断器）→DLa（2030开关辅助接点，常闭，2030开关A 相在分位时闭合）→DLb（2030开关辅助接点，常闭，2030开关B相在分位时闭合）→DLc（2030开关辅助接点，常闭，2030开关C相在分位时闭合）→02G（2030B0地刀位置接点，常闭，2030B0地刀在分位时闭合）→04G（2030C0地刀位置接点，常闭，2030C0地刀在分位时闭合）→2G(20302刀闸辅助接点，常闭，20302刀闸在拉开位置时闭合) →1G操作机构（20301刀闸操作机构）→1N（小母线，后面一般会串接母线地刀接点，此处没画出来）由以上路径可以看出，20301刀闸的控制回路1要求开关在分闸位置、2030B0地刀和2030C0地刀在拉开位置、20302刀闸在拉开位置。

4

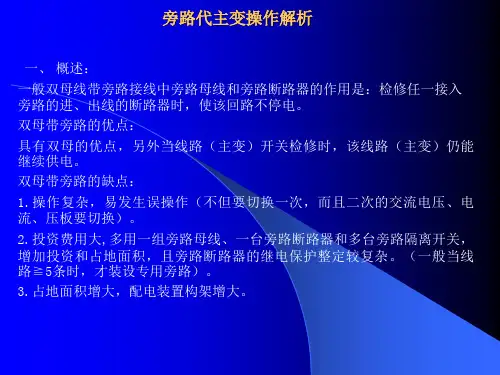

220KV线路旁路带路操作
• 20KV线路的旁路带路操作是较复杂一种倒 闸操作，因此要求操作人员在正确运用旁 路操作一次设备操作的基础上，对继电路 保护二次回路等方面的改变（高频保护的 投退、零序保护的投退、重合闸的投停 等），必须要搞清楚，否则可能导致“误 操作”事故，直接威胁人身及设备的安全 运行。
3
若旁路开关与被带开关在不同电源母线上运行
• ⑴ 根据调度命令合上母联开关（012） • ⑵检查旁路热备用 • ⑶调整带路开关保护定值，使其与被带线路保护定值一致 • ⑷投入旁路保护 • ⑸合上旁路开关（010）对旁母充电 • ⑹取下带路开关（010）的操作直流保险； • ⑺取下被带路开关（001）的操作直流保险 • ⑻取下母联开关（012）的操作直流保险 • ⑼合上被带路线路的旁路刀闸（001－4） • ⑽检查两条线路负荷分配良好 • ⑾装上带路开关(010）的操作直流保险； • ⑿装上被带路开关（001）的操作直流保险 • ⒀装上母联开关（012）的操作直流保险 • ⒁拉开被带路开关（001） • ⒂检查两条线路负荷转移良好 • ⒃被带路开关由热备用转为冷备用
• (15)投入旁路相应零序保护压板
• (16)试验高频通道
• (17)按调度要求投入旁路高频保护压板
• (18)项
• （1）带路操作前应将旁路保护定值改为被带线路保护定值。 • (2)配有纵联保护（如高频保护、纵差保护等）的线路代路操作前，应
• (8) 合上所代线路旁母刀闸(空载充电旁路母线)
• (9) 将旁路电压切换开关切至旁路开关所在母线（若电压切换是自动 切换，此项可省略）。
• (10)合上旁路开关(并列)
• (11)检查旁路负载分配良好
• (12)投入旁路重合闸，停用被带线路的重合闸

Nhomakorabea
6. 将旁路的电压回路切换到主变
将电压切换开关由“本侧”切至“旁路”位置（使保护所用的电压原是经过高 压侧开关刀闸的辅助接点及电压切换继电器的接点过来改为经过旁路开关刀闸 的辅助接点及电压切换继电器的接点过来）
7．切换电流回路。

将旁路2620开关纵差CT连片接入差动回路


先将旁路的CT联片由短接位置取下后投至主变位置 再将主变CT联片由短接位置取下后投至主变位置 旁路的CT联片和主变CT联片是串接的关系
13．将旁路的三相不一致保护切换到主变
14.将主变开关改为改为冷备用
15.如被代开关改为开关检修，还应脱离母差跳高压侧开 关压板，以防机械伤人。（现场检修人员在其上工作时， 母差动作，造成伤人。对于非自适应型保护还应将母差 CT连片短接）
谢谢！
的失灵启动压板）




因为旁路开关作为主变开关使用,其保护均停用,仅使用其操作箱, 包扩旁路2620开关的主保护及后备保护、失灵启动母差的出口压 板 关于220kV开关的失灵保护: ⑴220kV线路开关的失灵保护是由线路保护起动，经相电流元件控 制和电压元件闭锁，通过母差回路出口,短延时跳母联,长延时跳 所在母线上的开关。 ⑵关于主变开关的失灵保护，因现在220－500kV主变保护均为微 机型保护,不像原来整流型保护存在延时复归的问题 ,且电气量和 非电器量保护出口独立,新建变电站变压器220kV开关失灵保护均 投用,通过母差回路出口,短延时跳母联,长延时跳所在母线上的开 关。 ⑶ “220kV短路器失灵保护调度运行说明”中规定：旁路开关代 出线开关时其断路器失灵保护应起用，代主变开关时其断路器失 灵保护应停用”。
在此期间#2主变不失电，且保护不能够误动,要求先停 用保护再进行电压、电流回路切换，二次切换结束后 再进行一次操作,一次操作结束后再退出被代开关的电 流回路.

主变总开关的TA二次回路从TA到就地端子箱到主变 保护屏端子排，从TA二次联片进入主变保护，中间 环节很少。但旁路开关带主变开关纵差TA只有一组 次级，变电站却有两台主变，故要进行切换。旁路 开关的TA二次回路从TA到就地端子箱，先到旁路开 关端子排，进行1#、2#主变的切换，如图三所示， 切换后再到主变保护屏端子排，通过TA二次联片进 入主变保护。在正常运行方式下，两组TA联片均处 于短接位置。当旁路开关带总开关运行时，两组TA 联片均要由短接位置改为接入位置。任一组TA联片 在短接位置都可能造成差动保护误动作的事故。
TWJa TWJb TWJc
HWJa HWJb HWJc
主变总开关三 相不一致接点
LJ0
旁路开关三相 不一致接点
图六 三相不一致保护切换示意图
五、几种运行方式的讨论 双主保护与双后备保护的主变压器保护中， 沿用了单套保护的运行习惯，即第一套保护 接独立电流互感器，旁代时进行电流回路切 换，第二套保护接套管电流互感器，旁代时 不切换，在旁路开关代主变压器开关时，旁 路开关的保护停用。但在某些运行方式下保 护的使用方法值得讨论(因为瓦斯保护与运 行方式无关，可按规程投入运行)：
C411
1X:3
A423 B423 C423
1X:5 1X:6 1X:7
220KV旁路CT来
9LHa
A491
1X:8
9LHb B491 9LHc 1X:9
C491
1X:10
A423 B423 C423
1X:12 1X:13 1X:14
主 变 差 动 保 护
110KV旁路CT来
16LHa
A561
1X:15
4 2
8 6
12 10
