ADS2009 常用元器件介绍

一、课件简介1.1 课件目的：使学员熟练掌握ADS中元件管理的相关操作，提高工作效率。

1.2 课件内容：介绍ADS中元件的概念、作用以及如何进行元件管理。

1.3 适用对象：ADS软件的初学者和需要进行元件管理的用户。

二、ADS中元件概述2.1 什么是元件：在ADS中，元件是构成电路的基本单位，可以是简单的电阻、电容等，也可以是复杂的芯片模型。

2.2 元件的作用：元件是电路设计的基础，通过元件可以实现电路的功能。

2.3 元件的分类：ADS中的元件分为无源元件、有源元件和混合元件。

三、元件管理界面3.1 元件管理界面的打开：通过ADS软件的主界面，“元件”菜单，选择“元件管理器”即可打开元件管理界面。

3.2 元件管理界面简介：元件管理界面包括元件列表、元件属性栏和操作按钮。

3.3 如何添加元件：在元件管理界面中，通过“添加”按钮，选择相应的元件库，选择需要的元件进行添加。

四、元件属性设置4.1 元件属性的含义：元件属性包括元件的名称、类型、值、单位等，这些属性会影响电路的仿真结果。

4.2 如何修改元件属性：在元件管理界面中，选中需要修改的元件，在其属性栏中进行修改。

4.3 如何删除元件：在元件管理界面中，选中需要删除的元件，“删除”按钮即可。

五、元件管理的高级操作5.1 创建元件库：在元件管理界面中，“创建库”按钮，可以创建一个新的元件库，方便管理不同的元件。

5.2 导入元件：在元件管理界面中，“导入”按钮，可以从外部文件中导入元件，丰富元件库。

5.3 导出元件：在元件管理界面中，选中需要导出的元件，“导出”按钮，可以将元件保存到外部文件中。

六、元件查找与替换6.1 查找元件：在元件管理界面中，可以使用搜索功能快速查找特定元件。

6.2 替换元件：在元件管理界面中，可以替换电路中的元件，以实现电路功能的修改或优化。

六、元件查找与替换6.1 查找元件：在元件管理界面中，可以使用搜索功能快速查找特定元件。

ADS主要仿真器介绍(ADS2005A, ADS2004A, ADS2003C)ADS ( Advanced Design System ) 是美国Agilent公司推出的电路和系统分析软件，它集成多种仿真软件的优点，仿真手段丰富多样，可实现包括时域和频域，数字与模拟，线性与非线性，高频与低频，噪声等多种仿真分析手段，范围涵盖小至元器件，大到系统级的仿真分析设计；ADS能够同时仿真射频（RF），模拟（Analog）,数字信号处理（DSP）电路，并可对数字电路和模拟电路的混合电路进行协同仿真。

由于其强大的功能，很快成为全球内业界流行的EDA 设计工具。

下面来详细介绍ADS 在射频、模拟电路设计中的常用的仿真器及其功能。

1. DC Simulation直流仿真是所有仿真的基础，它可执行电路的拓扑检查以及直流工作点扫描和分析。

2. AC Simulation交流仿真能获取小信号传输参数，如电压增益，电流增益，线性噪声电压，电流。

在设计无源电路和小信号有源电路如LNA 时，此仿真器十分有用。

3. S-parameter Simulation微波器件在小信号时，被认为工作在线性状态，是一个线性网络; 在大信号工作时，被认为工作在非线性状态，是一个非线性网络。

通常采用S 参数分析线性网络，谐波平衡法分析非线性网络。

S 参数是入射波和反射波建立的一组现性关系，在微波电路中通常用来分析和描述网络的输入特性。

S 参数中的S11，和S12 反映了输入输出端的驻波特性，S21 反映了电路的幅频和相频特性以及群时延特性，S12反映电路的隔离性能。

S-parameter Simulation 仿真时将电路视为一个四端口网络，在工作点上将电路线性化，执行线性小信号分析，通过其特定的算法，分析出各种参数值，因此，S-parameter Simulation可以分析线性S-parameter，线性噪声参数，传输阻抗（Zij）以及传输导纳（Yij）。

ad中基本元器件符号基本元器件是构成电子电路的基本组成部分，它们具有特定的电气和物理特性。

这些元器件通常用符号来简化表示，使得电路图看起来更加清晰和易于理解。

在下面的内容中，将介绍一些常见的基本元器件符号，包括电阻、电容、电感、二极管、晶体管和集成电路。

1. 电阻 (R)：电阻是一种将电流限制在电路中的元器件，用来控制电流的大小。

它的符号通常是一个平行的横线，两端连接有一个箭头表示流过电阻的电流方向。

2. 电容 (C)：电容是一种存储电荷的元器件，由两个电极和介质构成。

它的符号通常是两个平行的线段，代表电容的两个电极，而两个线段之间的空隙表示电容的介质。

3. 电感(L)：电感是一种储存电能的元器件，由导体线圈构成。

它的符号通常是一个带有两个或多个曲线的线圈，表示导体的线圈结构。

4. 二极管 (D)：二极管是一种具有单向导电性的元器件，能够使电流在一个方向上流通，而在另一个方向上则截止。

它的符号通常是一个三角形，其中一条边直线表示正极，另一条弯曲的边表示负极。

5. 晶体管 (T)：晶体管是一种用于放大和控制电流的元器件，通常由三个区域组成：基区、发射区和集电区。

它的符号通常是三个相连的箭头，代表不同的区域。

6. 集成电路 (IC)：集成电路是一种将多个元器件集成到一个芯片上的元器件，用于实现复杂的功能。

它的符号通常是一个长方形，内部包含有不同的组件，如晶体管、电容和电阻。

除了上述基本元器件符号外，还有一些其他常见的符号也需要了解：7. 电源：电源通常用线段表示，可以是直流电源、交流电源或电池。

8. 地线：地线是连接电路和大地的导线，通常用一条平行线段表示。

9. 信号源：信号源的符号通常是一个圆圈，代表产生电信号的源头。

10. 开关：开关的符号通常是一个带有断开或闭合状态的线段。

这些基本元器件符号可以通过标准化的符号图表来表示，以便在设计和分析电子电路时可以更加清晰和准确地理解。

通过熟悉这些符号，人们能够更好地理解电路图，并进行电子电路的设计、分析和故障排除等工作。

常用的protel元件及对应的封装名称元件代号封装备注电阻 R AXIAL0.3电阻 R AXIAL0.4电阻 R AXIAL0.5电阻 R AXIAL0.6电阻 R AXIAL0.7电阻 R AXIAL0.8电阻 R AXIAL0.9电阻 R AXIAL1.0电容 C RAD0.1 方型电容电容 C RAD0.2 方型电容电容 C RAD0.3 方型电容电容 C RAD0.4 方型电容电容 C RB.2/.4 电解电容电容 C RB.3/.6 电解电容电容 C RB.4/.8 电解电容电容 C RB.5/1.0 电解电容保险丝 FUSE FUSE二极管 D DIODE0.4 IN4148二极管 D DIODE0.7 IN5408三极管 Q T0-126三极管 Q TO-3 3DD15三极管 Q T0-66 3DD6三极管 Q TO-220 TIP42电位器 VR VR1电位器 VR VR2电位器 VR VR3电位器 VR VR4电位器 VR VR5元件代号封装备注插座 CON2 SIP2 2脚插座 CON3 SIP3 3插座 CON4 SIP4 4插座 CON5 SIP5 5插座 CON6 SIP6 6DIP插座 CON16 SIP16 16插座 CON20 SIP20 20整流桥堆D D-37R 1A直角封装整流桥堆D D-38 3A四脚封装整流桥堆D D-44 3A直线封装整流桥堆D D-46 10A四脚封装集成电路U DIP8(S) 贴片式封装集成电路U DIP16(S) 贴片式封装集成电路U DIP8(S) 贴片式封装集成电路U DIP20(D) 贴片式封装集成电路U DIP4 双列直插式集成电路U DIP6 双列直插式集成电路U DIP8 双列直插式集成电路U DIP16 双列直插式集成电路U DIP20 双列直插式集成电路U ZIP-15H TDA7294 集成电路U ZIP-11HDual In-line Package双列直插封装QFPQuad Flat Package四边引出扁平封装PQFPPlastic Quad Flat Package塑料四边引出扁平封装Shorten Quad Flat Package缩小型细引脚间距QFPBGABall Grid Array Package球栅阵列封装PGAPin Grid Array Package针栅阵列封装CPGACeramic Pin Grid Array陶瓷针栅阵列矩阵PLCCPlastic Leaded Chip Carrier 塑料有引线芯片载体CLCCCeramic Leaded Chip Carrier 塑料无引线芯片载体SOPSmall Outline Package小尺寸封装TSOPThin Small Outline Package 薄小外形封装SOTSmall Outline Transistor小外形晶体管SOJSmall Outline J-lead Package J形引线小外形封装Small Outline Integrated Circuit Package 小外形集成电路封装。

ADS2009 常用元器件介绍录入： 点击：37151．集总参数元件组成电路模型的元件都是能反映实际电路中元件主要物理特征的理想元件。

电路中元件在工作过程中还与电磁现象有关，常见的3种最基本的理想电路元件有：表示消耗电能的理想电阻元件R；表示储存电场能的理想电容元件C；表示储存磁场能的理想电感元件L。

当实际电路的尺寸远小于电路工作时电磁波的波长时，可以把元件的作用集总在一起，用一个或有限个R、L、C元件来描述，这样的电路称为集总参数电路。

集总参数元件是具有两个端钮的元件，从一个端钮流入的电流等于从另一个端钮流出的电流，端点间的电压为单值量。

在原理图设计窗口中的“Lumped-Components”主件控制面板可以选择集总参数元件，其中主要包括电感、电容和电阻等常用集总参数元件。

1）电容（1）一般电容：一般电容符号如图2-19所示，其主要参数见表2-2。

表2-2 一般电容参数（2）含Q值电容（CAPQ）：Q值是衡量电容的重要指标，含有Q值电容电路符号如图2-20所示，其主要参数见表2-3。

表2-3 含有Q值的电容参数（3）直流阻塞电容（DC_Block）：直流阻塞电容是用于在电路中隔掉直流成分的理想器件模型，其电路符号如图2-21所示，其主要参数见表2-4。

直流阻塞电容对暂态分析是非因果的，参数C和L通常用于暂态分析，且电容的值是有限值（默认为1μF）。

2）电感（1）一般电感：一般电感符号如图2-22所示，其主要参数见表2-5。

表2-5 一般电感参数（2）含Q值电感（INDQ）：Q值是衡量电感的重要指标，含有Q值的电感符号如图2-23所示，其主要参数见表2-6。

（3）交流阻塞电感（DC_Feed）：交流阻塞电感是用于在电路中隔掉交流成分的理想器件模型，其电路符号如图2-24所示。

其参数与直流阻塞电容一致。

3）电阻一般电阻符号如图2-25所示，其主要参数见表2-7。

4）RLC连接结构除了单个的集总参数元件外，ADS还提供了集总参数元件的各种连接方式，主要有电感电容并联结构和电感电容串联结构。

电子行业电子元器件讲解大全1. 引言电子行业是现代工业中非常重要的一个领域，而电子元器件是电子产品中的核心组成部分。

了解电子元器件的特性和使用方法对于从事电子行业的人员来说至关重要。

本文将介绍一些常见的电子元器件，包括其定义、分类、特性以及常见应用场景。

通过阅读本文，读者将能够更深入地了解电子行业中的电子元器件。

2. 电子元器件分类电子元器件可以根据其功能和使用特性进行分类。

以下是一些常见的电子元器件分类：2.1. 主动元器件主动元器件是指能够在电路中能够产生能量或控制信号流动的元器件。

常见的主动元器件包括二极管、晶体管、场效应管和集成电路等。

•二极管：二极管是一种具有两个电极的元件，能够在正向电压下导通电流，在反向电压下截止电流。

它是很多电子设备中的基础元件之一。

•晶体管：晶体管是一种半导体器件，可以实现电流的放大和开关控制。

它在放大电路、开关电路、放大器等领域都有广泛的应用。

•场效应管：场效应管是一种控制电路中电流流动的元件。

它具有高输入电阻和低输出阻抗的特点，广泛应用于放大电路和开关电路中。

•集成电路：集成电路是在一个芯片上集成多个电子元器件的电路。

它具有体积小、功耗低、性能稳定等优点，在计算机、通信等领域有着广泛的应用。

2.2. 无源元器件无源元器件是指不能主动产生能量或控制信号流动的元器件。

常见的无源元器件包括电阻器、电容器和电感器等。

•电阻器：电阻器是一种能够限制电流流动的元件。

它能够将电能转化为热能，常用于电路中的电流限制和电压分压等功能。

•电容器：电容器是一种存储电能的设备。

它由两个导体板和介电层组成，能够在电场的作用下存储电荷。

电容器在电源滤波、信号耦合、振荡电路等方面有着广泛的应用。

•电感器：电感器是由线圈组成的元器件，能够存储能量并产生电压。

它在滤波器、振荡器、变压器等电路中起到重要的作用。

2.3. 光电子器件光电子器件是利用光和电子之间相互作用的元器件。

常见的光电子器件包括光电二极管、光敏电阻和光电晶体管等。

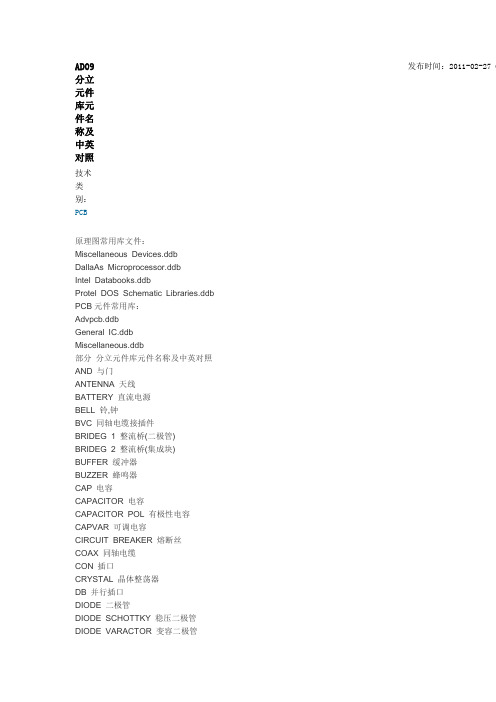

AD09发布时间：2011-02-27 0分立元件库元件名称及中英对照技术类别：PCB原理图常用库文件：Miscellaneous Devices.ddbDallaAs Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\输出移位寄存器74LS97 TTL 6位同步二进制乘法器CD系列：：CD4000 双3输入端或非门+单非门TICD4001 四2输入端或非门HIT/NSC/TI/GOLCD4002 双4输入端或非门NSCCD4006 18位串入/串出移位寄存器NSCCD4007 双互补对加反相器NSCCD4008 4位超前进位全加器NSCCD4009 六反相缓冲/变换器NSCCD4010 六同相缓冲/变换器NSCCD4011 四2输入端与非门HIT/TICD4012 双4输入端与非门NSCCD4013 双主-从D型触发器FSC/NSC/TOSCD4014 8位串入/并入-串出移位寄存器NSCCD4015 双4位串入/并出移位寄存器TICD4016 四传输门FSC/TICD4017 十进制计数/分配器FSC/TI/MOTCD4018 可预制1/N计数器NSC/MOTCD4019 四与或选择器PHICD4020 14级串行二进制计数/分频器FSCCD4021 08位串入/并入-串出移位寄存器PHI/NSCCD4022 八进制计数/分配器NSC/MOTCD4023 三3输入端与非门NSC/MOT/TICD4024 7级二进制串行计数/分频器NSC/MOT/TICD4025 三3输入端或非门NSC/MOT/TICD4026 十进制计数/7段译码器NSC/MOT/TICD4027 双J-K触发器NSC/MOT/TICD4028 BCD码十进制译码器NSC/MOT/TICD4029 可预置可逆计数器NSC/MOT/TICD4030 四异或门NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器NSC/MOT/TICD4032 三串行加法器NSC/TICD4033 十进制计数/7段译码器NSC/TICD4034 8位通用总线寄存器NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存NSC/MOT/TI CD4038 三串行加法器NSC/TICD4040 12级二进制串行计数/分频器NSC/MOT/TICD4041 四同相/反相缓冲器NSC/MOT/TICD4042 四锁存D型触发器NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器NSC/MOT/TICD4048 4输入端可扩展多功能门NSC/HIT/TICD4049 六反相缓冲/变换器NSC/HIT/TICD4050 六同相缓冲/变换器NSC/MOT/TICD4051 八选一模拟开关NSC/MOT/TICD4052 双4选1模拟开关NSC/MOT/TICD4053 三组二路模拟开关NSC/MOT/TICD4054 液晶显示驱动器NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器NSC/HIT/TICD4056 液晶显示驱动器NSC/HIT/TICD4059 “N”分频计数器NSC/TICD4060 14级二进制串行计数/分频器NSC/TI/MOT CD4063 四位数字比较器NSC/HIT/TICD4066 四传输门NSC/TI/MOTCD4067 16选1模拟开关NSC/TICD4068 八输入端与非门/与门NSC/HIT/TICD4069 六反相器NSC/HIT/TICD4070 四异或门NSC/HIT/TICD4071 四2输入端或门NSC/TICD4072 双4输入端或门NSC/TICD4073 三3输入端与门NSC/TICD4075 三3输入端或门NSC/TICD4076 四D寄存器CD4077 四2输入端异或非门HITCD4078 8输入端或非门/或门CD4081 四2输入端与门NSC/HIT/TICD4082 双4输入端与门NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器NSC/MOT/STCD4094 8位移位存储总线寄存器NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器NSC/MOT/TICD4099 8位可寻址锁存器NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器CD40106 六施密特触发器NSC\TICD40107 双2输入端与非缓冲/驱动器HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/***CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD40110 十进制加/减,计数,锁存,译码驱动STCD40147 10-4线编码器NSC\MOTCD40160 可预置BCD加计数器NSC\MOTCD40161 可预置4位二进制加计数器NSC\MOTCD40162 BCD加法计数器NSC\MOTCD40163 4位二进制同步计数器NSC\MOTCD40174 六锁存D型触发器NSC\TI\MOTCD40175 四D型触发器NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TICD40193 可预置4位二进制加/减计数器NSC\TICD40194 4位并入/串入-并出/串出移位寄存NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐)CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器CD4528 双单稳态触发器。

P 塑料或环氧树脂密封双列直插R 微型“SQ”封装S 塑料四面引线扁平封装T TO-92型封装RS 缩小的微型封装ST 薄型四面引线扁平封装U 薄型微型封装W 非密封的陶瓷/玻璃双列直插Y 单列直插Z 陶瓷有引线芯片载体高精度单块器件XXX XXXX BI E X /8831 2 3 4 5 6前缀器件编号老化选择电性等级封装形式军品工艺1、器件分类：A DC A/D转换器OP 运算放大器AMP 设备放大器BUF 缓冲器PKD 峰值监测器PM PMI 二次电源产品CMP 比较器PM PMI二次电源产品REF 电压比较器DAC D/A转换器RPT PCM线重复器JANMil-M-38510SMP 取样/保持放大器LIU 串行数据列接口单元SW 模拟开关LIU 串行数据列接口单元SW 模拟开关MAT 配对晶体管SSM 声频产品MUX 多路调制器TMP 温度传感器2、器件编号：3、老化选择：4、电性等级：5、封装形式：H 6腿TO-78 J 8腿TO-99 K 10腿TO-100P 环氧树脂B双列直插PC 塑料有引线芯片载体Q 16腿陶瓷双列直插R 20腿陶瓷双列直插RC 20引出端无引线芯片载体S 微型封装T 28腿陶瓷双列直插TC 20引出端无引线芯片载体V 20腿陶瓷双列直插X 18腿陶瓷双列直插Y 14腿陶瓷双列直插Z 8腿陶瓷双列直插6、军品工艺：ALTERA产品型号命名XXX XXX X X XX X1 2 3 4 5 6前缀 器件编号 封装形式 温度范围 脚数 速度 1、前缀：EP 典型器件 EPC 组成的EPROM 器件 EPX 快闪逻辑器件 EPM MAX5000系列、MAX7000系列、MAX9000系列 EPF FLEX 10K 或FLFX 6000系列、FLFX8000系列2、器件编号：3、封装形式： D 陶瓷双列直插 Q 塑料四面引线扁平封装 B 球阵列P 塑料双列直插 R 功率四面引线扁平封装 L 塑料J 形引线芯片载体S 塑料微型封装 T 薄型J 形引线芯片载体 W 陶瓷四面引线扁平封装J 陶瓷J 形引线芯片载体 4、温度范围： C 0℃至70℃ I -40℃至85℃ M -55℃至125℃ 5、脚数： 6、速度：AM XX XX XX X X X 1 2 3 4 5 6 7 前缀 系列 生产工艺 器件编号 封装 温度 分类1、前缀： AM 为AMD 公司产品2、系列： 21 MOS 存储器 25 中规范(MSI) 26 计算机接口27 双极存储器或(EPROM) 28 MOS 存储器29 双极微处理器54/74 中规范(MSI) 60.61.66 模拟,双极79 电信80 MOS 微处理器 81.82 MOS 和双极处围电路90 MOS91 MOS.RAM 92 MOS 95 MOS 外围电路 98 EEPROM1004 ECL 存储器104 ECL 存储器 PAL 可编程逻辑陈列3、生产工艺： "L" 低功耗 "S" 肖特基"LS" 低功耗肖特基4、器件编号：5、封装形式： D 铜焊双列直插(多层陶瓷 L 无引线芯片P 塑料双列直插 X 管芯A 塑料球栅B 塑料芯片载体 C.D 密封双阵列列Z.Y.U.K.H 塑料四面引线扁平E 扁平封装(陶瓷扁平) J 塑料芯片载体(PLCC)V.M 薄是四面引线扁平P.R 塑料双列S 塑料小引线封装JS.J 密封双列R 陶瓷芯片载体 A 陶瓷针栅阵陈列E 薄的小引线封装G 陶瓷针栅阵列 L 陶瓷芯片载体(LCC) P 塑料双列直插W 晶片NS.N 塑料双列Q.QS 陶瓷双列直插NG 塑料四面引线扁平封装W 扁平6、温度范围： C 商用温度(0～70)℃或(0～75)℃ M 军用温度(-25～-125)℃N 工业用(-25～85)℃H 商用(0～100)℃ I 工业用(-40～85)℃K 特殊军用(-30～125)℃ L 限制军用(-55～85)℃<125℃7、分类： 没有标志的为标准加工产品,标有"B"的为老化产品ATXX X XX XX X X X12 3 4 5 6前缀 器件编号速度 封装形式温度范围工艺1、前缀： ATMEL 公司产品代号2、器件编号：3、速度：4、封装形式：A TQFP 封装B 陶瓷钎焊双列直插C 陶瓷熔封D 陶瓷双列直插F 扁平封装G 陶瓷双列直插，一次可编程 J 塑料J 形引线芯片载体K 陶瓷J 形引线芯片载体N 无引线芯片载体，一次可编程 L 无引线芯片载体 M 陶瓷模块P 塑料双列直插 Q 塑料四面引线扁平封装R 微型封装集成电路S 微型封装集成电路 T 薄型微型封装集成电路U 针阵列V 自动焊接封装 W 芯片 Y 陶瓷熔封Z 陶瓷多芯片模块5、温度范围： C 0℃至70℃ I -40℃至85℃ M -55℃至125℃6、工艺：空白 标准B Mil-Std-883，不符合B 级 /883 Mil-Std-883, 完全符合B 级XXX XXX (X) X X X1 2 3 4 5 6 前缀 器件编号 一般说明 温度范围 封装形式 筛选等级 DAC 87 X XXX X /883B 4 7 8温度范围 输入编码 输出 1、前缀：放大器： OPA 运算放大器 ISO 隔离放大器INA 仪用放大器 PGA 可编程控增益放大器转换器： ADC A/D 转换器 ADS 有采样/保持的A/D 转换器DAC D/A 转换器MPC 多路转换器 PCM 音频和数字信号处理的A/D 和D/A 转换器SDM 系统数据模块 SHC 采样/保持电路模拟函数： MPC 多功能转换器 MPY 乘法器DIV 除法器LOG 对数放大器频率产品： VFC 电压-频率转换器UAF 通用有源滤波器其它： PWS 电源（DC/DC转换器） PWR 电源 REF 基准电压源XTR 发射机RCV 接收机2、器件编号：3、一般说明： A 改进参数性能 L 锁定 Z +12V 电源工作 HT 宽温度范围4、温度范围： H 、J 、K 、L ： 0℃至70℃A 、B 、C ：-25℃至85 ℃ R 、S 、T 、V 、W ：-55℃至125℃5、封装形式： L 陶瓷芯片载体 H 密封陶瓷双列直插 M 密封金属管帽G 普通陶瓷双列直插N 塑料芯片载体 U 微型封装P 塑封双列直插6、筛选等级： Q 高可靠性QM 高可靠性，军用7、输入编码： CBI 互补二进制COB 互补余码补偿二进制输输入入CSB 互补直接二进制输入CTC 互补的两余码8、输出：V 电压输出I 电流输出XXX 7 C XXX XX X X X1 2 3 4 5 6前缀器件编号速度封装形式温度范围工艺1、前缀：CY Cypress公司产品CYM 模块VIC VME总线2、器件编号：7C128 CMOS SRAM 7C245 PROM 7C404 FIFO 7C9101 微处理器3、速度：4、封装：A 塑料薄型四面引线扁平封装J 塑料有引线芯片载体K 陶瓷熔封R 带窗口的针阵列B塑料针阵列L 无引线芯片载体S 微型封装IC D 陶瓷双列直插N 塑料四面引线扁平封装T 带窗口的陶瓷熔封E 自动压焊卷P 塑料U 带窗口的陶瓷四面引线扁平封装F 扁平封装PF 塑料扁平单列直插V J形引线的微型封装G 针阵列PS 塑料单列直插W 带窗口的陶瓷双列直插Y 陶瓷无引线芯片载体H 带窗口的密封无引线芯片载体X 芯片HD 密封双列直插PZ 塑料引线交叉排列式双列直插Q 带窗口的无引线芯片载体HV 密封垂直双列直插5、温度范围：C 民用（0℃至70℃）I 工业用（-40℃至85℃）M 军用（-55℃至125℃）6、工艺： B 高可靠性MC XXXX X X (G)1 2 3 4 5前缀器件编号温度封装无铅标志1、前缀：MC 有封装的IC MCC IC芯片MFC 低价塑料封装功能电路MCB 扁平封装的梁式引线IC MCBC 梁式引线的IC芯片MCCF 倒装的线性电路MLM 与NSN线性电路引线一致的电路MCH 密封的混合电路MHP 塑料的混合电路MCM 集成存储器MMS 存储器系统2、器件编号：1500～1599 (-55～125)℃军用线性电路1400～1499;3400～3499 (0～70)℃线性电路:1300～1399.3300～3399 消费工业线性电路3、温度或改型： C 0～70℃ A 表示改型的符号4、封装形式：L 陶瓷双列直插(14或16) U 陶瓷封装G 金属壳TO-5型R 金属功率型封装TO-66型K 金属功率型TO-3封装F 陶瓷扁平封装T 塑料TO-220型P 塑料双列P1 8线性塑料封双列直插P2 14线塑料封双列直插PQ 参差引线塑料封双列(仅消费类器件)封装SOIC 小引线双列封装5、无铅标志：G 无铅产品无标识有铅产品IDT XX XXX XX X X X1 2 3 4 5 6 7前缀系列器件编号功耗速度封装温度1、前缀：IDT为IDT公司产品前缀2、系列：29:MSI逻辑电路39:有限位的微处理器和MSI逻辑电路49:有限位的微处理器和MSI逻辑电路54/74:MSI逻辑电路61:静态RAM 71:静态RAM(专卖的)72:数字信号处理器电路79:RISC部件7M/8M:子系统模块(密封的) 7MP/8MP:子系统模块(塑封)3、器件编号：4、功耗：L或LA低功耗:S或SA:标准功耗5、速度：6、封装：P:塑料双列TP:塑料薄的双列TC:薄的双列(边沿铜焊)TD:薄的陶瓷双列D:陶瓷双列 C:陶瓷铜焊双列XC:陶瓷铜焊缩小的双列G:针栅阵列(PGA) SO:塑料小引线ICJ:塑料芯片载体L:陶瓷芯片载体XL:精细树脂芯片栽体ML:适中的树脂芯片载体E:陶瓷封装 F:扁平封装U:管芯7、温度范围：没标:(0～70)℃B:833B级 (-55～125)℃I:工业级(-40～85)℃XXX XXXX X X X X1 2 3 4 5 6前缀器件编号电性能选择温度范围封装形式脚数1、前缀： D 混合驱动器G 混合多路FET MM 高压开关NE/SE SIC产品ICL 线性电路ICM 钟表电路DGM 单片模拟开关ICH 混合电路IH 混合/模拟门IM 存储器AD 模拟器件DG 模拟开关2、器件编号：3、电性能选择：4、温度范围：A -55℃至125℃ B -20℃至85℃ C 0℃至70℃I -40℃至125℃M -55℃至125℃5、封装形式：A TO-237型 B 微型塑料扁平封装 C TO-220型D 陶瓷双列直插E TO-8微型封装F 陶瓷扁平封装H TO- 66型I 16脚密封双列直插J 陶瓷双列直插K TO-3型L 无引线陶瓷芯片载体P 塑料双列直插S TO-52型T TO-5、TO-78、TO-99、TO-100型U TO-72、TO-18、TO-71型V TO-39型Z TO-92型/W 大圆片/D 芯片Q 2引线金属管帽6、脚数： A 8 B 10 C 12 D 14 E 16 F 22 G 24H 42 I 28 J 32 K 35 L 40 M 48 N 18P 20 Q 2 R 3 S 4 T 6 U 7V 8（引线间距0.2"，绝缘外壳）W 10（引线间距0.23"，绝缘外壳）Y 8（引线间距0.2"，4脚接外壳）Z 10（引线间距0.23"，5脚接外壳）MAX XXX (X) X X X X 1 2 3 4 5 6 7 前缀器件编号等级温度范围封装形式脚数尾标1、前缀：MAXIM公司产品代号2、器件编号：100-199 模数转换器600-699 电源产品200-299 接口驱动器／接受器700-799 微处理器外围显示驱动器300-399 模拟开关模拟多路调制器800-899 微处理器监视器800-899 微处理器监视器400-499运放900-999 比较器500-599 数模转换器3、指标等级或附带功能：A表示5%的输出精度，E表示防静电4、温度范围：C= 0℃ 至70℃（商业级）A = -40℃至+85℃（汽车级）M =-55℃ 至+125℃（军品级）E =-40℃ 至+85℃（扩展工业级）I =-20℃ 至+85℃（工业级）G =-40℃ 至+105℃（AEC-Q100 2级）T =-40℃ 至+150℃（AEC-Q100 0级）U = 0℃ 至+85℃ （扩展商业级）5、封装形式：A SSOP(缩小外型封装) B CERQUADC TO-220, TQFP(薄型四方扁平封装)D 陶瓷铜顶封装E 四分之一大的小外型封装F 陶瓷扁平封装 H 模块封装,SBGAJ CERDIP (陶瓷双列直插)K TO-3 塑料接脚栅格阵列LLCC (无引线芯片承载封装)M MQFP (公制四方扁平封装)N 窄体塑封双列直插 P 塑封双列直插Q PLCC (塑料式引线芯片承载封装)R 窄体陶瓷双列直插封装(300mil)S 小外型封装T TO5,TO-99,TO-100 U TSSOP,μMAX,SOTW 宽体小外型封装（300mil）X SC-70（3脚，5脚，6脚）Y窄体铜顶封装ZTO-92MQUAD/D裸片/PR 增强型塑封/W 晶圆6、管脚数量：A 8,25,46B 10，64C 12，192D 14,128E 16,144F 22，256G 24,81H 44I 28,57 J 32 K 5,68,265 L 9,40M 7，48,267 N18,56O 42 P 20,96Q 2，100 R 3，84S 4，80 T 6，160U 38,60 V 8（圆形）,30,196 W 10（圆形）,169 X 36 Y 8（圆形）,52 Z 10（圆形）,727、尾标：T或T&TR表示该型号以卷带包装供货＋表示无铅(RoHS)封装-表示未经过无铅认证#表示符合RoHS标装器件拥有无-D或-TD表示器件潮湿灵敏度等级(MSL)大于1供铅豁免权 货时需防潮包装PIC XX XXX XXX (X) -XX X /XX 1 2 3 4 5 6 前缀 器件编号 改进类型 速度和标识 温度范围 封装形式 1、前缀：PIC MICROCHIP 公司产品代号2、编号和类型： C CMOS 电路LC 小功率CMOS 电路 LCS 小功率保护AA 1.8VLCR 小功率CMOS ROM F 快闪可编程存储器HC 高速CMOSCR CMOS ROM LV 低电压 FR FLEX ROM3、改进类型或选择：4、速度及标识： -55 55ns -70 70ns -90 90ns -10 100ns-12 120ns -15 150ns -17 170ns -20 200ns -25 250ns-30 300ns晶体标示： LP 小功率晶体 RC 电阻电容 XT 标准晶体/振荡器HS 高速晶体频率标示： -20 2MHZ -04 4MHZ -10 10MHZ -16 16MHZ -20 20MHZ-2525MHZ -3333MHZ5、温度范围： 空白 0℃至70℃I -45℃至85℃E -40℃至125℃6、封装形式： L PLCC 封装 SP 横向缩小型塑料双列直插 JW 陶瓷熔封双列直插，有窗口P 塑料双列直插 SS 缩小型微型封装 PQ 塑料四面引线扁平封装W 大圆片 TS 薄型微型封装8mm×20mm SL 14腿微型封装-150milJN 陶瓷熔封双列直插，无窗口 CL 68腿陶瓷四面引线，带窗口 SM 8腿微型封装-207milSN 8腿微型封装-150 mil PT 薄型四面引线扁平封装 VS 超微型封装8mm×13.4mmSO 微型封装-300 mil TQ 薄型四面引线扁平封装 ST 薄型缩小的微型封装-4.4mmLM XXX X X 1 2 3 4系列器件编号温度封装1、系列：AD 模拟对数字AH 模拟混合 AM 模拟单片CD CMOS 数字 DA 数字对模拟LF 线性FEF LH 线性混合 LM 线性单片 LP 线性低功耗LMC CMOS 线性LX 传感器 MM MOS 单片 TBA 线性单片 NMC MOS 存储器2、器件编号： 用3位,4位或5位数字表示3、温度： A 表示改进规范的; C 表示商业用的温度范围线性电路的1XX,2XX,3XX 表示三种温度分别为 (-55～125)℃(-25～85)℃(0～70)℃4、封装形式： D 玻璃/金属双列直插 F 玻璃/金属扁平 H TO-5(TO ～99,TO ～100,TO ～46)J 低温度玻璃双列直插(黑陶瓷) K TO-3(钢的) KC TO-3(铝的)N 塑料双列直插P TO-202(D-40 耐热的) S "SGS"型功率双列直插T TO-220型 W 低温玻璃扁平封装(黑瓷扁平)Z TO-92型E 陶瓷芯片载体Q 塑料芯片载体 M 小引线封装L 陶瓷芯片载体μP X XXXX X 1 2 3 4 前缀 产品类型 器件编号 封装形式 1、前缀： 2、产品类型： A 混合元件 B 双极数字电路 C 双极模拟电路 D 单极型数字电路 3、器件型号： 4、封装形式： A 金属壳类似TO-5型封装 D 陶瓷双列 H 塑封单列直插 L 塑料芯片载体 B 陶瓷扁平封装 E 陶瓷背的双列直插 J 塑封类似TO-92型 M 芯片载体 C 塑封双列 G 塑封扁平 K 陶瓷芯片载体 V 立式的双列直插封装XX X XXX XX1234系列 温度 器件编号 封装 1、系列： 1 数字电路用两位符号区别系列.2 单片电路用两符号表示.第一符号 S 数字电路T 模拟电路U 模拟/数字混合电路第二符号 除"H"表示混合电路外,其它无规定3 微机电路用两位符号表示MA 微计算机和CPUMB 位片式处理器 MD 存储器有关电路ME 其它有关电路(接口,时钟,外围控制,传感器等)2、温度范围： A 没有规定范围 如果器件是别的温度范围,可不标,亦可标"A".B (0～70)℃C (-55～125)℃D (-25～70)℃E (-25～85)℃F -40～85)℃G (-55～85)℃3、器件编号：4、封装： 第一位表示外观C 圆壳封装D 双列直插E 功率双列(带散热片)F 扁平(两边引线)G 扁平(四边引线) K 菱形(TO-3系列)M 多列引线(双.三.四列除外) Q 四列直插R 功率四列(外散热片)S 单列直插 T 三列直插 第二位表示封装材料 C 金属-陶瓷 G 玻璃-陶瓷(陶瓷浸渍) M 金属P 塑料 (半字符以与前符号混淆)XXX XXX X X XX1 2 3 4 5系列 器件编号 封装 无铅标识 包装 1、系列： DPA 低电压大功率直流解决方案 LNK 替代线性变压器以及阻/容降压解决的方案TNY 具有峰值功率模式大功率范围的高效离线式开关ICTOP 拥有EcoSmart 技术的集成离线式开关电源芯片2、器件编号：3、封装： G SMD-8,SMD-8B 封装 P DIP-8,DIP-8B 封装PFI DIP-8B 封装Y.YAI TO-220封装 R TO263-7C 封装F TO-262封装 4、无铅标识： 空白 有铅产品N 无铅产品5、包装： TL 或Bx 表示XX XXXXX X X1 2 3 4前缀 器件编号 改进类型 封装形式1、前缀： HA 模拟电路HB 存储器模块HG 专用集成电路 HD 数字电路HL 光电器件（激光二极管/LED ）HN 存储器（NVM ） HM 存储器（RAM ） HR 光电器件（光纤） PF RF 功率放大器2、产品编号：3、改进类型：4、封装形式： P 塑料双列 PG 针阵列SO 微型封装C 陶瓷双列直插S 缩小的塑料双列直插G 陶瓷熔封双列直插CP 塑料有引线芯片载体FP 塑料扁平封装CG 玻璃密封的陶瓷无引线芯片载体LAXXXX 1 2 前缀 器件编号1、前缀： LA 双极线性电路 LB 双九数字电路 LC CMOS 电路 LE MNMOS 电路 LM PMOS.NMOS 电路 SKT 厚腊电路 LD 薄膜电路2、器件编号：普通线性、逻辑器件 M XXX XXXXX XXX X 1 2 3 4 5 产品系列 器件编号速度封装温度1、产品系列：74AC/ACT先进CMOS HCF4XXXM74HC高速CMOS2、器件编号：3、速度：4、封装：BIR，BEY陶瓷双列直插M，MIR塑料微型封装5、温度：普通存贮器件XX X XXXX X XX X XX1 2 3 4 5 6 7系列工艺器件编号封装速度温度等级1、系列：ET21 静态RAM ETL21 静态RAM TS27 EPROMETC27 EPROM MK41 快静态RAM S28 EEPROMMK45 双极端口FIFO MK48 静态RAM TS29 EEPROM2、工艺：空白NMOS CCMOS L小功率3、器件编号：4、封装： C 陶瓷双列J 陶瓷双列N 塑料双列Q UV窗口陶瓷熔封双列直插5、速度：6、温度：空白0℃~70℃E -25℃~70℃V -40℃~85℃M -55℃~125℃7、等级：空白标准B/B MIL-STD-883B B级存储器编号（U.V EPROM和一次可编程OTP）M XX X XXX X X XXX X X1 2 3 4 5 6 7 8系列类型容量改进等级电压范围速度封装温度1、系列：27EPROM 87EPROM锁存2、类型：3、容量：6464K位（X8）256256K位（X8）16116M位（X8/16）可选择512512K位（X8）10011M位（X8）16016M位（X8/16）1011M位（X8）低电压10241M位（X8）4014M位（X8）低电压20012M位（X8）2012M位（X8）低电压8014M位（X8）40014M位（X8）40024M位（X16）4、改进等级：5、电压范围：空白5V +10%Vcc X5V +10%Vcc6、速度：55 55n 60 60ns 70 70ns80 80ns 90 90ns 100/10 100 n120/12 120 ns 150/15 150 ns 200/20 200 ns250/25 250 ns7、封装： F 陶瓷双列直插（窗口）L 无引线芯片载体（窗口）M 塑料微型封装B 塑料双列直插C 塑料有引线芯片载体（标准）N 薄型微型封装K 塑料有引线芯片载体（低电压）8、温度：10℃~70℃6-40℃~85℃3-40℃~125℃快闪EPROM的编号M XX X A B C X X XXX X X1 2 3 4 5 6 7 8 9 10电源类型容量擦除结构改型Vcc 速度封装温度1、电源：2、类型： F 5V +10% V 3.3V +0.3V3、容量：11M 22M 33M 88M 1616M4、擦除：0大容量1顶部启动逻辑块2 底部启动逻辑块 4 扇区5、结构：0 ×8/×16可选择1 仅×82 仅×166、改型：空白 A7、Vcc：空白5V+10%VccX +5%Vcc8、速度：60 60ns 70 70ns 80 80ns 90 90ns100 100ns 120 120ns 150 150ns 200 200ns9、封装：C/K 塑料有引线芯片载体B/P 塑料双列直插M 塑料微型封装N 薄型微型封装，双列直插10、温度： 1 0℃~70℃ 6 -40℃~85℃3-40℃~125℃仅为3V和仅为5V的快闪EPROM编号XX X XXX X XXX X X1 2 3 4 5 6 7 器件系列类型容量Vcc 速度封装温度1、器件系列：29快闪2、类型： F 5V单电源V 3.3单电源3、容量：100T （128K×8.64K×16）顶部块100B （128K×8.64K×16）底部块040 （12K×8）扇区200T （256K×8.64K×16）顶部块200B （256K×8.64K×16）底部块080 （1M×8）扇区400T （512K×8.64K×16）顶部块400B （512K×8.64K×16）底部块016 （2M×8）扇区4、Vcc：空白5V+10%VccX +5%Vcc5、速度：60 60ns 70 70ns 80 80ns 90 90ns 120 120ns6、封装：M 塑料微型封装N 薄型微型封装K 塑料有引线芯片载体P 塑料双列直插7、温度：10℃~70℃6-40℃~85℃3-40℃~125℃串行EEPROM的编号ST XX XX XX X X X1 2 3 4 5 6器件系列类型工艺容量改型封装温度1、器件系列：24 12C 25 12C（低电压）93 微导线95 SPI总线28EEPROM2、类型/工艺：C CMOS（EEPROM）E 扩展I C总线W 写保护P SPI总线LV 低电压（EEPROM） CS 写保护（微导线）3、容量：01 1K 02 2K 04 4K 08 8K 16 16K 32 32K 64 64K4、改型：空白 A、 B、 C、 D5、封装： B 8腿塑料双列直插M 8腿塑料微型封装ML 14腿塑料微型封装6、温度： 1 0℃~70℃ 6 -40℃~85℃3-40℃~125℃微控制器编号ST X XX X XX X X1 2 3 4 5 6前缀系列版本器件编号封装温度范围1、前缀：2、系列：62 普通ST6系列63 专用视频ST6系列 72 ST7系列90 普通ST9系列92 专用ST9系列10 ST10位系列20 ST20 32位系列3、版本：空白 ROM T OTP（PROM）R ROMlessP 盖板上有引线孔E EPROMF 快闪4、序列号：5、封装：B 塑料双列直插D 陶瓷双列真插 F 熔封双列直插M 塑料微型封装S 陶瓷微型封装CJ 塑料有引线芯片载体K 无引线芯片载体L 陶瓷有引线芯片载体QX 塑料四面引线扁平封装G 陶瓷四面扁平封装成针阵列R 陶瓷什阵列T 薄型四面引线扁平封装6、温度范围：1.50℃~70℃(民用) 2-40℃~125℃(汽车工业)61 -40℃~85℃(工业)E-55℃~125℃一般IC型号XXXX XXX X XX1 2 6 3前缀器件编号温度封装数字和接口电路XXXX XXXX XXXX XXXX XXXX1 6 42 3前缀温度系列器件编号封装1、前缀：AC 改进的双极电路SN 标准的数字电路TL TII的线性控制电路TIEF 跨导放大器TIES 红外光源TAL LSTTL逻辑阵列JANB 军用B级IC TAT STTL逻辑阵列JAN38510 军用产品TMS MOS存储器/微处理器JBP 双极PMOS 883C产品TM 微处理器组件SNC IV马赫3级双极电路TBP 双极存储器SNJ MIL-STD-883B双极电路TC CCD摄像器件SNM IV马赫1级电路TCM 通信集成电路RSN 抗辐射电路TIED 经外探测器SBP 双极微机电路TIL 光电电路SMJ MIL-STD-883B MOS电路VM 语音存储器电路TAC CMOS逻辑阵列; TIFPLA双极扫描编程逻辑阵列TLC 线性CMOS电路TIBPAL 双极可编程阵列逻辑2、器件编号：3、封装：J.JT.JW.JG 陶瓷双列PH.PQ.RC 塑料四扁平封装T 金属扁平封装LP 塑料三线 D.DW 小引线封装DB.DL 缩小的小引线封装DBB.DGV 薄的超小封装 DBV 小引线封装 GB 陶瓷针栅阵列RA 陶瓷扁平封装 KA.KC.KD.KF 塑料功率封装U 陶瓷扁平封装P 塑料双列 JD 黄铜引线框陶瓷双列 W.WA.WC.WD 陶瓷扁平封装N.NT.NW.NE.NF 塑料双列 MC 芯片DGG.PW 薄的再缩小是小引线封装 PAG.PAH.PCA.PCB.PM.PN.PZ 塑料薄型四列扁平封装FH.FN.FK.FC.FD.FG.FM.FP 芯片载体4、系列： GTL Gunning Transceiver Logic SSTL Seris-Stub TerminatedLogicCBT Crossbar Technolongy CDC Clock-DistributionCircuitsABTE 先进BiCMOS 技术／增强收发逻辑 FB Backplane TransceivrLogic/Futurebust没标者为标准系列 L 低功耗系列 AC/ACT 先进CMOS 逻辑H 高速系列 AHC/AHCT 先进高速CMOS 逻辑ALVC 先时低压CMOS 技术S 肖特基二极管箝位系列 LS 低功耗肖特基系列 BCT BiCMOS 总线-接口技术AS 先进肖特系列 F F 系列（FAST ） CBT Crossbar Techunogy ALS 先进低功耗肖特基 HC/HCT 高速CMOS 逻辑 LV 低压HCMOS 技术 ABT 先时BiCMOS 技术 5、速度： 15 150 ns MAX 取数 17 170 ns MAX 取数 20 200 ns MAX 取数 25 250 ns MAX 取数 35 350 ns MAX 取数 45 450 ns MAX 取数 20 200 ns MAX 取数 3 350 ns MAX 取数 4 450 ns MAX 取数6、温度范围：数字和接口电路系列 55.54 (-55～125)℃ 75.74 (0～70)℃CMOS 电路74表示(-40～85)℃76 (-40～85)℃双极线性电路 M (-55～125)℃ E (-40～85)℃I (-25～85)℃ C (0～70)℃ MOS 电路 M (-55～125)℃ R (-55～85)℃ L (0～70)℃ C (-25～85)℃ E (-40～85)℃ S (-55～100)℃ H (00～55)℃TXXXXXX1 2 3前缀 器件编号 封装1、前缀： TA 双极线性电路 TC CMOS 电路 TD 双极数字电路 TM MOS 存储器及微处理器电路2、器件编号： P 塑封 M 金属封装 C 陶铸封装3、封装形式： F 扁平封装 T 塑料芯载体(PLCC) J SOJD CERDIP(陶瓷浸渍) Z ZIPX XXXXXX X X (-XX) 1 2 3 4 5 6 前缀 器件编号 封装 温度范围 工艺等级存储时间EEPOTX XXXX X X X 1 2 7 3 4 前缀 器件编号阻值封装温度范围串行快闪X XX X XXXX X -X 1 2 3 4 8 前缀 器件编号封装温度范围Vcc 限制1、前缀：2、器件编号：3、封装形式： D 陶瓷双列直插 P 塑料双列直插 M 公制微型封装 Y 新型卡式 E 无引线芯片载体 L 薄型四面引线扁平封装 X 模块 F 扁平封装 S 微型封装 K 针振列 V 薄型缩小型微型封装 J 塑料有引线芯片载体 T 薄型微型封装4、温度范围： 空白 标准 B B 级（MIL-STD-883） E -20℃至85℃I -40℃至85℃ M -55℃至125℃ 5、工艺等级： 空白 标准 B B 级（MIL-STD-883） 6、存取时间（仅限EEPROM 和NOVRAM ）：15 150ns 20 200ns 25 250ns 空白 300ns35 350ns45 450ns 55 55ns 70 70ns 90 90ns 7、前端到末端电阻： Z 1K Ω Y 2K Ω W 10K Ω U 50K Ω T 100K Ω 8、Vcc 限制： 空白 1.8V 至3.6V -5 4.5V 至5.5VVcc限制（仅限串行EEPROM）：空白 4.5V至5.5V -3 3V至5.5-2.7 2.7V至5.5V -1.8 1.8V至5.5VZ XXXXX XX X X X XXXX1 2 3 4 5 6 7前缀器件编号速度封装温度范围环境特殊选择1、前缀：2、器件编号：3、速度：空白 2.5MHz A 4.0MHz B 6.0MHz H 8.0MHz L 低功耗的，直接用数字标示4、封装形式：A 极小型四面引线扁平封装C 陶瓷钎焊D 陶瓷双列直插E 陶瓷，带窗口F 塑料四面引线扁平封装G 陶瓷针阵列H 缩小型微型封装I PCB芯片载体K 陶瓷双列直插，带窗口L 陶瓷无引线芯片载体P 塑料双列直插Q 陶瓷四列S 微型封装V 塑料有引线芯片载体5、温度范围：E -40℃至100℃M -55℃至125℃S 0℃至70 ℃6、环境试验过程：A 应力密封B 军品级C 塑料标准D 应力塑料E 密封标准7、特殊选择：。

部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点)ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关其他元件库Protel Dos Schematic 4000 Cmos .Lib 40.系列CMOS管集成块元件库4013 D 触发器4027 JK 触发器Protel Dos Schematic Analog Digital.Lib 模拟数字式集成块元件库AD系列DAC系列HD系列MC系列Protel Dos Schematic Comparator.Lib 比较放大器元件库Protel Dos Shcematic Intel.Lib INTEL公司生产的80系列CPU集成块元件库Protel Dos Schematic Linear.lib 线性元件库例555Protel Dos Schemattic Memory Devices.Lib 内存存储器元件库Protel Dos Schematic SYnertek.Lib SY系列集成块元件库Protes Dos Schematic Motorlla.Lib 摩托罗拉公司生产的元件库Protes Dos Schematic NEC.lib NEC公司生产的集成块元件库Protes Dos Schematic Operationel Amplifers.lib 运算放大器元件库Protes Dos Schematic TTL.Lib 晶体管集成块元件库74系列Protel Dos Schematic Voltage Regulator.lib 电压调整集成块元件库Protes Dos Schematic Zilog.Lib 齐格格公司生产的Z80系列CPU集成块元件库元件属性对话框中英文对照Lib ref 元件名称Footprint 器件封装Designator 元件称号Part 器件类别或标示值Schematic Tools 主工具栏Writing Tools 连线工具栏Drawing Tools 绘图工具栏Power Objects 电源工具栏Digital Objects 数字器件工具栏Simulation Sources 模拟信号源工具栏PLD Toolbars 映象工具栏追问你就不能简单点吗？复制那么多给我，你想说啥呢回答者：A胡勇涛| 二级| 2011-5-5 23:32在dxp按照目录的Library文件下有，安装下就行了追问能具体说明步骤吗回答点击元件库--安装回答者：燕子穿梭| 四级| 2011-5-6 20:39Dallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddb,当你安装时，这些都是有的，实在找不到了，在安装的更目录下ctrl+F 你懂得~~ 回答者：豪放的笔杆| 四级| 2011-5-7 12:53分享到：qin_514一级我的提问我的回答积分商城（1）条消息等待处理今天你做任务了没？全部任务准备入学+20.新秀集训+10.茁壮成长+100.持之以恒..进入个人中心来百度推广工程技术科学?2011 Baidu 使用百度前必读知道协议任务提醒x不需要重新安装，你只需要打开windows更新检查更新，其中有重要更新，和可选更新，你选择IE9的语言包更新安装即可。

A D元件库中常用元件AD软件元件库中常用元件Altium下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search 栏中输入 *soc 即可。

Altium下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下: 晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件. Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。

ADS2009 常用元器件介绍录入： 点击：37151．集总参数元件组成电路模型的元件都是能反映实际电路中元件主要物理特征的理想元件。

电路中元件在工作过程中还与电磁现象有关，常见的3种最基本的理想电路元件有：表示消耗电能的理想电阻元件R；表示储存电场能的理想电容元件C；表示储存磁场能的理想电感元件L。

当实际电路的尺寸远小于电路工作时电磁波的波长时，可以把元件的作用集总在一起，用一个或有限个R、L、C元件来描述，这样的电路称为集总参数电路。

集总参数元件是具有两个端钮的元件，从一个端钮流入的电流等于从另一个端钮流出的电流，端点间的电压为单值量。

在原理图设计窗口中的“Lumped-Components”主件控制面板可以选择集总参数元件，其中主要包括电感、电容和电阻等常用集总参数元件。

1）电容（1）一般电容：一般电容符号如图2-19所示，其主要参数见表2-2。

表2-2 一般电容参数（2）含Q值电容（CAPQ）：Q值是衡量电容的重要指标，含有Q值电容电路符号如图2-20所示，其主要参数见表2-3。

表2-3 含有Q值的电容参数（3）直流阻塞电容（DC_Block）：直流阻塞电容是用于在电路中隔掉直流成分的理想器件模型，其电路符号如图2-21所示，其主要参数见表2-4。

直流阻塞电容对暂态分析是非因果的，参数C和L通常用于暂态分析，且电容的值是有限值（默认为1μF）。

2）电感（1）一般电感：一般电感符号如图2-22所示，其主要参数见表2-5。

表2-5 一般电感参数（2）含Q值电感（INDQ）：Q值是衡量电感的重要指标，含有Q值的电感符号如图2-23所示，其主要参数见表2-6。

（3）交流阻塞电感（DC_Feed）：交流阻塞电感是用于在电路中隔掉交流成分的理想器件模型，其电路符号如图2-24所示。

其参数与直流阻塞电容一致。

3）电阻一般电阻符号如图2-25所示，其主要参数见表2-7。

4）RLC连接结构除了单个的集总参数元件外，ADS还提供了集总参数元件的各种连接方式，主要有电感电容并联结构和电感电容串联结构。

altiumdesigner的元件对应英文名原理图常用库文件：Miscellaneous Devices.ddbDallas Microprocessor.ddbIntel Databooks.ddbProtel DOS Schematic Libraries.ddbPCB元件常用库：Advpcb.ddbGeneral IC.ddbMiscellaneous.ddb部分分立元件库元件名称及中英对照AND 与门ANTENNA 天线BATTERY 直流电源BELL 铃,钟BVC 同轴电缆接插件BRIDEG 1 整流桥(二极管)BRIDEG 2 整流桥(集成块)BUFFER 缓冲器BUZZER 蜂鸣器CAP 电容CAPACITOR 电容CAPACITOR POL 有极性电容CAPVAR 可调电容CIRCUIT BREAKER 熔断丝COAX 同轴电缆CON 插口CRYSTAL 晶体整荡器DB 并行插口DIODE 二极管DIODE SCHOTTKY 稳压二极管DIODE VARACTOR 变容二极管DPY_3-SEG 3段LEDDPY_7-SEG 7段LEDDPY_7-SEG_DP 7段LED(带小数点) ELECTRO 电解电容FUSE 熔断器INDUCTOR 电感INDUCTOR IRON 带铁芯电感INDUCTOR3 可调电感JFET N N沟道场效应管JFET P P沟道场效应管LAMP 灯泡LAMP NEDN 起辉器LED 发光二极管METER 仪表MICROPHONE 麦克风MOSFET MOS管MOTOR AC 交流电机MOTOR SERVO 伺服电机NAND 与非门NOR 或非门NOT 非门NPN NPN三极管NPN-PHOTO 感光三极管OPAMP 运放OR 或门PHOTO 感光二极管PNP 三极管NPN DAR NPN三极管PNP DAR PNP三极管POT 滑线变阻器PELAY-DPDT 双刀双掷继电器RES1.2 电阻RES3.4 可变电阻RESISTOR BRIDGE ? 桥式电阻RESPACK ? 电阻SCR 晶闸管PLUG ? 插头PLUG AC FEMALE 三相交流插头SOCKET ? 插座SOURCE CURRENT 电流源SOURCE VOLTAGE 电压源SPEAKER 扬声器SW ? 开关SW-DPDY ? 双刀双掷开关SW-SPST ? 单刀单掷开关SW-PB 按钮THERMISTOR 电热调节器TRANS1 变压器TRANS2 可调变压器TRIAC ? 三端双向可控硅TRIODE ? 三极真空管VARISTOR 变阻器ZENER ? 齐纳二极管DPY_7-SEG_DP 数码管SW-PB 开关74系列：74LS00 TTL 2输入端四与非门74LS01 TTL 集电极开路2输入端四与非门74LS02 TTL 2输入端四或非门74LS03 TTL 集电极开路2输入端四与非门74LS122 TTL 可再触发单稳态多谐振荡器74LS123 TTL 双可再触发单稳态多谐振荡器74LS125 TTL 三态输出高有效四总线缓冲门74LS126 TTL 三态输出低有效四总线缓冲门74LS13 TTL 4输入端双与非施密特触发器74LS132 TTL 2输入端四与非施密特触发器74LS133 TTL 13输入端与非门74LS136 TTL 四异或门74LS138 TTL 3-8线译码器/复工器74LS139 TTL 双2-4线译码器/复工器74LS14 TTL 六反相施密特触发器74LS145 TTL BCD—十进制译码/驱动器74LS15 TTL 开路输出3输入端三与门74LS150 TTL 16选1数据选择/多路开关74LS151 TTL 8选1数据选择器74LS153 TTL 双4选1数据选择器74LS154 TTL 4线—16线译码器74LS155 TTL 图腾柱输出译码器/分配器74LS156 TTL 开路输出译码器/分配器74LS157 TTL 同相输出四2选1数据选择器74LS158 TTL 反相输出四2选1数据选择器74LS16 TTL 开路输出六反相缓冲/驱动器74LS160 TTL 可预置BCD异步清除计数器74LS161 TTL 可予制四位二进制异步清除计数器74LS162 TTL 可预置BCD同步清除计数器74LS163 TTL 可予制四位二进制同步清除计数器74LS164 TTL 八位串行入/并行输出移位寄存器74LS165 TTL 八位并行入/串行输出移位寄存器74LS166 TTL 八位并入/串出移位寄存器74LS169 TTL 二进制四位加/减同步计数器74LS17 TTL 开路输出六同相缓冲/驱动器74LS170 TTL 开路输出4×4寄存器堆74LS173 TTL 三态输出四位D型寄存器74LS174 TTL 带公共时钟和复位六D触发器74LS175 TTL 带公共时钟和复位四D触发器74LS180 TTL 9位奇数/偶数发生器/校验器74LS181 TTL 算术逻辑单元/函数发生器74LS185 TTL 二进制—BCD代码转换器74LS190 TTL BCD同步加/减计数器74LS191 TTL 二进制同步可逆计数器74LS192 TTL 可预置BCD双时钟可逆计数器74LS193 TTL 可预置四位二进制双时钟可逆计数器74LS194 TTL 四位双向通用移位寄存器74LS195 TTL 四位并行通道移位寄存器74LS196 TTL 十进制/二-十进制可预置计数锁存器74LS197 TTL 二进制可预置锁存器/计数器74LS20 TTL 4输入端双与非门74LS21 TTL 4输入端双与门74LS22 TTL 开路输出4输入端双与非门74LS221 TTL 双/单稳态多谐振荡器74LS240 TTL 八反相三态缓冲器/线驱动器74LS241 TTL 八同相三态缓冲器/线驱动器74LS243 TTL 四同相三态总线收发器74LS244 TTL 八同相三态缓冲器/线驱动器74LS245 TTL 八同相三态总线收发器74LS247 TTL BCD—7段15V输出译码/驱动器74LS248 TTL BCD—7段译码/升压输出驱动器74LS249 TTL BCD—7段译码/开路输出驱动器74LS251 TTL 三态输出8选1数据选择器/复工器74LS253 TTL 三态输出双4选1数据选择器/复工器74LS256 TTL 双四位可寻址锁存器74LS257 TTL 三态原码四2选1数据选择器/复工器74LS258 TTL 三态反码四2选1数据选择器/复工器74LS259 TTL 八位可寻址锁存器/3-8线译码器74LS26 TTL 2输入端高压接口四与非门74LS260 TTL 5输入端双或非门74LS266 TTL 2输入端四异或非门74LS27 TTL 3输入端三或非门74LS273 TTL 带公共时钟复位八D触发器74LS279 TTL 四图腾柱输出S-R锁存器74LS28 TTL 2输入端四或非门缓冲器74LS283 TTL 4位二进制全加器74LS290 TTL 二/五分频十进制计数器74LS293 TTL 二/八分频四位二进制计数器74LS295 TTL 四位双向通用移位寄存器74LS298 TTL 四2输入多路带存贮开关74LS299 TTL 三态输出八位通用移位寄存器74LS30 TTL 8输入端与非门74LS32 TTL 2输入端四或门74LS322 TTL 带符号扩展端八位移位寄存器74LS323 TTL 三态输出八位双向移位/存贮寄存器74LS33 TTL 开路输出2输入端四或非缓冲器74LS347 TTL BCD—7段译码器/驱动器74LS352 TTL双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS352 TTL 双4选1数据选择器/复工器74LS353 TTL 三态输出双4选1数据选择器/复工器74LS365 TTL 门使能输入三态输出六同相线驱动器74LS366 TTL 门使能输入三态输出六反相线驱动器74LS367 TTL 4/2线使能输入三态六同相线驱动器74LS368 TTL 4/2线使能输入三态六反相线驱动器74LS37 TTL 开路输出2输入端四与非缓冲器74LS373 TTL 三态同相八D锁存器74LS374 TTL 三态反相八D锁存器74LS375 TTL 4位双稳态锁存器74LS377 TTL 单边输出公共使能八D锁存器74LS378 TTL 单边输出公共使能六D锁存器74LS379 TTL 双边输出公共使能四D锁存器74LS38 TTL 开路输出2输入端四与非缓冲器74LS380 TTL 多功能八进制寄存器74LS39 TTL 开路输出2输入端四与非缓冲器74LS390 TTL 双十进制计数器74LS393 TTL 双四位二进制计数器74LS40 TTL 4输入端双与非缓冲器74LS42 TTL BCD—十进制代码转换器74LS447 TTL BCD—7段译码器/驱动器74LS45 TTL BCD—十进制代码转换/驱动器74LS450 TTL 16:1多路转接复用器多工器74LS451 TTL 双8:1多路转接复用器多工器74LS453 TTL 四4:1多路转接复用器多工器74LS46 TTL BCD—7段低有效译码/驱动器74LS460 TTL 十位比较器74LS461 TTL 八进制计数器74LS465 TTL 三态同相2与使能端八总线缓冲器74LS466 TTL 三态反相2与使能八总线缓冲器74LS467 TTL 三态同相2使能端八总线缓冲器74LS468 TTL 三态反相2使能端八总线缓冲器74LS469 TTL 八位双向计数器74LS47 TTL BCD—7段高有效译码/驱动器74LS48 TTL BCD—7段译码器/内部上拉输出驱动74LS490 TTL 双十进制计数器74LS491 TTL 十位计数器74LS498 TTL 八进制移位寄存器74LS50 TTL 2-3/2-2输入端双与或非门74LS502 TTL 八位逐次逼近寄存器74LS503 TTL 八位逐次逼近寄存器74LS51 TTL 2-3/2-2输入端双与或非门74LS533 TTL 三态反相八D锁存器74LS534 TTL 三态反相八D锁存器74LS54 TTL 四路输入与或非门74LS540 TTL 八位三态反相输出总线缓冲器74LS55 TTL 4输入端二路输入与或非门74LS563 TTL 八位三态反相输出触发器74LS564 TTL 八位三态反相输出D触发器74LS573 TTL 八位三态输出触发器74LS574 TTL 八位三态输出D触发器74LS645 TTL 三态输出八同相总线传送接收器74LS670 TTL 三态输出4×4寄存器堆74LS73 TTL 带清除负触发双J-K触发器74LS74 TTL 带置位复位正触发双D触发器74LS76 TTL 带预置清除双J-K触发器74LS83 TTL 四位二进制快速进位全加器74LS85 TTL 四位数字比较器74LS86 TTL 2输入端四异或门74LS90 TTL 可二/五分频十进制计数器74LS93 TTL 可二/八分频二进制计数器74LS95 TTL 四位并行输入\\输出移位寄存器74LS97 TTL 6位同步二进制乘法器。

在AD09中查找元件和封装Altium Designer 软件方法/步骤1.Altium下Miscellaneous Devices.Intlib元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。

2.Altium下Miscellaneous connectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻AXIAL无极性电容RAD电解电容RB-电位器VR二极管DIODE三极管TO电源稳压块78和79系列TO-126H和TO-126V场效应管和三极管一样整流桥D-44 D-37 D-46单排多针插座CON SIP双列直插元件DIP晶振XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.53.关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件AXIAL0.3-AXIAL1.0无极性电容RAD0.1-RAD0.4有极性电容RB.2/.4-RB.5/1.0二极管DIODE0.4及DIODE0.7石英晶体振荡器XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为R B.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2, 所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可。

Miscellaneous Devices.Intlib 元件库中常用元件有：电阻系列（res*）排组（res pack*）电感（inductor*）电容（cap*，capacitor*）二极管系列（diode*，d*）三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）运算放大器系列（op*）继电器（relay*）8位数码显示管（dpy*）电桥（bri*bridge）光电耦合器( opto* ，optoisolator )光电二极管、三极管（photo*）模数转换、数模转换器（adc-8，dac-8）晶振（xtal）电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）天线（antenna）保险丝（fuse*）开关系列（sw*）跳线（jumper*）变压器系列（trans*）？？？？（tube*）（scr）（neon）（buzzer）（coax）晶振（crystal oscillator）的元件库名称是Miscellaneous Devices.Intlib, 在search栏中输入*soc 即可。

########### DXP2004下Miscellaneousconnectors.Intlib元件库中常用元件有：(con*，connector*)(header*)(MHDR*)定时器NE555P 在库TI analog timer circit.Intlib中电阻 AXIAL无极性电容 RAD电解电容 RB-电位器 VR二极管 DIODE三极管 TO电源稳压块78和79系列 TO-126H和TO-126V场效应管和三极管一样整流桥 D-44 D-37 D-46单排多针插座 CON SIP双列直插元件 DIP晶振 XTAL1电阻:RES1,RES2,RES3,RES4;封装属性为axial系列无极性电容:cap;封装属性为RAD-0.1到rad-0.4电解电容:electroi;封装属性为rb.2/.4到rb.5/1.0电位器:pot1,pot2;封装属性为vr-1到vr-5二极管:封装属性为diode-0.4(小功率)diode-0.7(大功率)三极管:常见的封装属性为to-18(普通三极管)to-22(大功率三极管)to-3(大功率达林顿管)电源稳压块有78和79系列;78系列如7805,7812,7820等79系列有7905,7912,7920等常见的封装属性有to126h和to126v整流桥:BRIDGE1,BRIDGE2: 封装属性为D系列(D-44,D-37,D-46)电阻: AXIAL0.3-AXIAL0.7 其中0.4-0.7指电阻的长度,一般用AXIAL0.4瓷片电容:RAD0.1-RAD0.3. 其中0.1-0.3指电容大小,一般用RAD0.1电解电容:RB.1/.2-RB.4/.8 其中.1/.2-.4/.8指电容大小.一般<100uF用RB.1/.2,100uF-470uF用RB.2/.4,>470uF用RB.3/.6二极管: DIODE0.4-DIODE0.7 其中0.4-0.7指二极管长短,一般用DIODE0.4发光二极管:RB.1/.2集成块: DIP8-DIP40, 其中8-40指有多少脚,8脚的就是DIP8贴片电阻0603表示的是封装尺寸与具体阻值没有关系但封装尺寸与功率有关通常来说0201 1/20W0402 1/16W0603 1/10W0805 1/8W1206 1/4W电容电阻外形尺寸与封装的对应关系是:0402=1.0x0.50603=1.6x0.80805=2.0x1.21206=3.2x1.61210=3.2x2.51812=4.5x3.22225=5.6x6.5关于零件封装我们在前面说过,除了DEVICE.LIB库中的元件外,其它库的元件都已经有了固定的元件封装,这是因为这个库中的元件都有多种形式:以晶体管为例说明一下:晶体管是我们常用的的元件之一,在DEVICE.LIB库中,简简单单的只有NPN与PNP之分,但实际上,如果它是NPN的2N3055那它有可能是铁壳子的TO—3,如果它是NPN的2N3054,则有可能是铁壳的TO-66或TO-5,而学用的CS9013,有TO-92A,TO-92B,还有TO-5,TO-46,TO-52等等,千变万化.还有一个就是电阻,在DEVICE库中,它也是简单地把它们称为RES1和RES2,不管它是100Ω还是470KΩ都一样,对电路板而言,它与欧姆数根本不相关,完全是按该电阻的功率数来决定的我们选用的1/4W和甚至1/2W的电阻,都可以用AXIAL0.3元件封装,而功率数大一点的话,可用AXIAL0.4,AXIAL0.5等等.现将常用的元件封装整理如下:电阻类及无极性双端元件 AXIAL0.3-AXIAL1.0无极性电容 RAD0.1-RAD0.4有极性电容 RB.2/.4-RB.5/1.0二极管 DIODE0.4及 DIODE0.7石英晶体振荡器 XTAL1晶体管、FET、UJT TO-xxx(TO-3,TO-5)可变电阻(POT1、POT2) VR1-VR5当然,我们也可以打开C:\Client98\PCB98\library\advpcb.lib库来查找所用零件的对应封装.这些常用的元件封装,大家最好能把它背下来,这些元件封装,大家可以把它拆分成两部分来记如电阻AXIAL0.3可拆成AXIAL和0.3,AXIAL 翻译成中文就是轴状的,0.3则是该电阻在印刷电路板上的焊盘间的距离也就是300mil(因为在电机领域里,是以英制单位为主的.同样的,对于无极性的电容,RAD0.1-RAD0.4也是一样;对有极性的电容如电解电容,其封装为RB.2/.4,RB.3/.6等,其中“.2”为焊盘间距,“.4”为电容圆筒的外径.对于晶体管,那就直接看它的外形及功率,大功率的晶体管,就用TO—3,中功率的晶体管,如果是扁平的,就用TO-220,如果是金属壳的,就用TO-66,小功率的晶体管,就用TO-5,TO-46,TO-92A等都可以,反正它的管脚也长,弯一下也可以.对于常用的集成IC电路,有DIPxx,就是双列直插的元件封装,DIP8就是双排,每排有4个引脚,两排间距离是300mil,焊盘间的距离是100mil.SIPxx就是单排的封装.等等.值得我们注意的是晶体管与可变电阻,它们的包装才是最令人头痛的,同样的包装,其管脚可不一定一样.例如,对于TO-92B之类的包装,通常是1脚为E(发射极),而2脚有可能是B极(基极),也可能是C(集电极);同样的,3脚有可能是C,也有可能是B,具体是那个,只有拿到了元件才能确定.因此,电路软件不敢硬性定义焊盘名称(管脚名称),同样的,场效应管,MOS管也可以用跟晶体管一样的封装,它可以通用于三个引脚的元件.Q1-B,在PCB里,加载这种网络表的时候,就会找不到节点(对不上).在可变电阻上也同样会出现类似的问题;在原理图中,可变电阻的管脚分别为1、W、及2,所产生的网络表,就是1、2和W,在PCB电路板中,焊盘就是1,2,3.当电路中有这两种元件时,就要修改PCB与SCH之间的差异最快的方法是在产生网络表后,直接在网络表中,将晶体管管脚改为1,2,3;将可变电阻的改成与电路板元件外形一样的1,2,3即可.PCB元件封装库命名规则文章发表于：2010-09-15 08:301、集成电路（直插）用DIP-引脚数量+尾缀来表示双列直插封装尾缀有N和W两种,用来表示器件的体宽N为体窄的封装，体宽300mil,引脚间距2.54mmW为体宽的封装, 体宽600mil,引脚间距2.54mm如：DIP-16N表示的是体宽300mil,引脚间距2.54mm的16引脚窄体双列直插封装2 、集成电路（贴片）用SO-引脚数量+尾缀表示小外形贴片封装尾缀有N、M和W三种,用来表示器件的体宽N为体窄的封装，体宽150mil,引脚间距1.27mmM为介于N和W之间的封装，体宽208mil,引脚间距1.27mmW为体宽的封装, 体宽300mil,引脚间距1.27mm如：SO-16N表示的是体宽150mil，引脚间距1.27mm的16引脚的小外形贴片封装若SO前面跟M则表示为微形封装，体宽118mil,引脚间距0.65mm3、电阻3.1 SMD贴片电阻命名方法为：封装+R如：1812R表示封装大小为1812的电阻封装3.2 碳膜电阻命名方法为：R-封装如：R-AXIAL0.6表示焊盘间距为0.6英寸的电阻封装3.3 水泥电阻命名方法为：R-型号如：R-SQP5W表示功率为5W的水泥电阻封装4、电容4.1 无极性电容和钽电容命名方法为：封装+C如：6032C表示封装为6032的电容封装4.2 SMT独石电容命名方法为：RAD+引脚间距如：RAD0.2表示的是引脚间距为200mil 的SMT独石电容封装4.3 电解电容命名方法为：RB+引脚间距/外径如：RB.2/.4表示引脚间距为200mil, 外径为400mil的电解电容封装5、二极管整流器件命名方法按照元件实际封装，其中BAT54和1N4148封装为1N41486 、晶体管命名方法按照元件实际封装，其中SOT-23Q封装的加了Q以区别集成电路的SOT-23封装，另外几个场效应管为了调用元件不致出错用元件名作为封装名7、晶振HC-49S,HC-49U为表贴封装，AT26,AT38为圆柱封装，数字表规格尺寸如：AT26表示外径为2mm，长度为8mm的圆柱封装8、电感、变压器件电感封封装采用TDK公司封装9、光电器件9.1 贴片发光二极管命名方法为封装+D来表示如：0805D表示封装为0805的发光二极管9.2 直插发光二极管表示为LED-外径如LED-5表示外径为5mm的直插发光二极管9.3 数码管使用器件自有名称命名10、接插10.1 SIP+针脚数目+针脚间距来表示单排插针，引脚间距为两种：2mm，2.54mm如：SIP7-2.54表示针脚间距为2.54mm 的7针脚单排插针10.2 DIP+针脚数目+针脚间距来表示双排插针，引脚间距为两种：2mm，2.54mm如：DIP10-2.54表示针脚间距为2.54mm 的10针脚双排插针10.3 其他接插件均按E3命名Altium Designer 快捷键1. PCB设计快捷键（单次按键）单次按键是指按下该键并放开。
