H3C各种型号交换机端口镜像配置方法总结

H3C各种型号交换机端口镜像配置方法总结一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不同方式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，对其输入输出数据都进行镜像。

H3C---S2126型号交换机镜像端口配置通过Console口搭建配置环境1. 连接交换机到PC如图2-2所示，建立本地配置环境，只需将PC的串口通过配置电缆与以太网交换机的Console口连接。

图2-2 通过Console口搭建本地配置环境2. 配置终端参数(1)打开PC，在PC机Windows界面上点击[开始/(所有)程序/附件/通讯]，运行终端仿真程序，建立新的连接（以Windows XP的超级终端为例）。

如图2-3所示，在“名称”文本框中键入新建连接的名称“aaa”，单击<确定>按钮。

图2-3 新建连接(2)选择连接串口。

如图2-4所示，在“连接时使用”下拉表单中选择进行连接的串口（注意选择的串口应与配置电缆实际连接的串口相一致），单击<确定>按钮。

图2-4 连接端口设置(3)设置串口参数。

如图2-5所示，在串口的属性对话框中设置波特率为9600bps，数据位为8，奇偶校验为无，停止位为1，数据流控制为无。

单击<确定>按钮，进入[超级终端]窗口。

图2-5 端口通信参数设置(4)配置超级终端属性。

在超级终端中选择[文件/属性/设置]，进入如图2-6所示的属性设置窗口。

选择终端仿真类型为VT100或自动检测，单击<确定>按钮，返回[超级终端]窗口。

图2-6 终端类型设置(5)终端上显示以太网交换机自检信息，自检结束后提示用户键入回车。

回车后会出现命令行提示符（如<H3C>），此时就可以对交换机进行配置了，具体的配置命令请参考本书中以后各章节的内容。

6.4 以太网端口镜像配置6.4.1 以太网端口镜像简介端口镜像，即能将指定端口的数据包复制到监控端口，以进行网络检测和故障排除。

S2100系列以太网交换机提供基于端口的镜像功能，即可将指定的一个或多个端口的报文复制到镜像端口，用于报文的分析和监视。

例如：将被镜像端口Ethernet0/1端口上的报文复制到指定镜像端口Ethernet0/2，通过镜像端口Ethernet0/2上连接的协议分析仪进行测试和记录。

H3C交换机端口镜像配置方法交换机将数据从一个端口转发至到另一个端口的处理方式称为交换模式。

不少企业使用的交换机是H3C交换机，那么你知道H3C交换机的端口镜像配置方法吗?下面跟yjbys店铺一起来看看吧!一、端口镜像概念：Port Mirror(端口镜像)是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不同方式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像(观测)端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

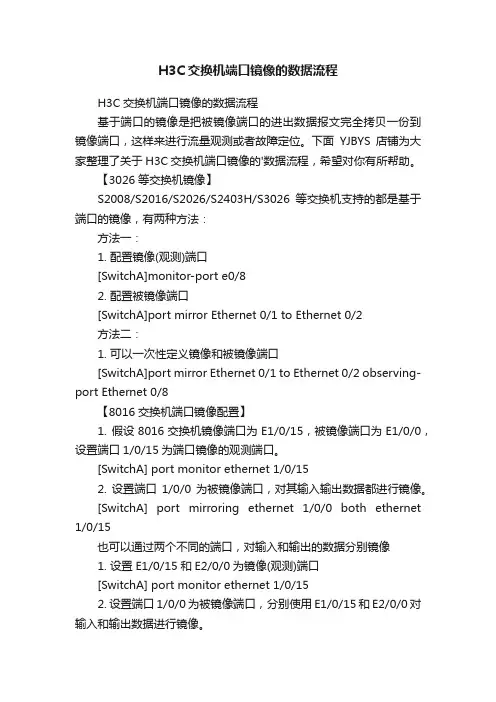

H3C交换机端口镜像的数据流程H3C交换机端口镜像的数据流程基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

下面YJBYS店铺为大家整理了关于H3C交换机端口镜像的'数据流程，希望对你有所帮助。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一：1. 配置镜像(观测)端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二：1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，对其输入输出数据都进行镜像。

[SwitchA] port mirroring ethernet 1/0/0 both ethernet 1/0/15也可以通过两个不同的端口，对输入和输出的数据分别镜像1. 设置E1/0/15和E2/0/0为镜像(观测)端口[SwitchA] port monitor ethernet 1/0/152. 设置端口1/0/0为被镜像端口，分别使用E1/0/15和E2/0/0对输入和输出数据进行镜像。

[SwitchA] port mirroring gigabitethernet 1/0/0 ingress ethernet 1/0/15[SwitchA] port mirroring gigabitethernet 1/0/0 egress ethernet 2/0/0【H3C交换机端口镜像的数据流程】。

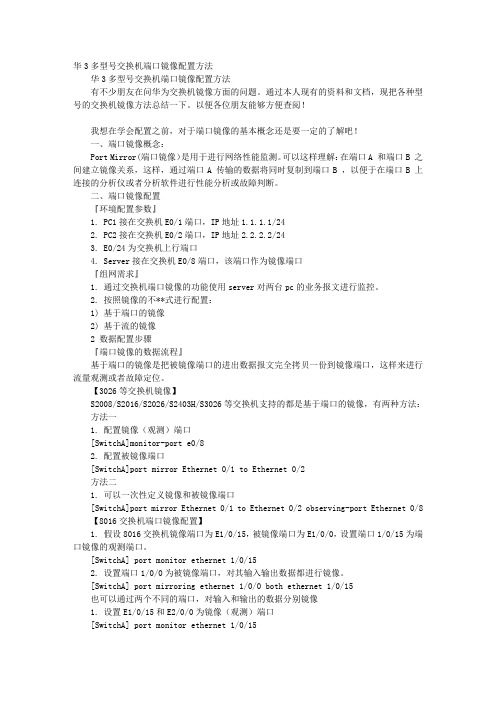

华3多型号交换机端口镜像配置方法华3多型号交换机端口镜像配置方法有不少朋友在问华为交换机镜像方面的问题。

通过本人现有的资料和文档，现把各种型号的交换机镜像方法总结一下。

以便各位朋友能够方便查阅！我想在学会配置之前，对于端口镜像的基本概念还是要一定的了解吧！一、端口镜像概念：Port Mirror(端口镜像）是用于进行网络性能监测。

可以这样理解：在端口A 和端口B 之间建立镜像关系，这样，通过端口A 传输的数据将同时复制到端口B ，以便于在端口B 上连接的分析仪或者分析软件进行性能分析或故障判断。

二、端口镜像配置『环境配置参数』1. PC1接在交换机E0/1端口，IP地址1.1.1.1/242. PC2接在交换机E0/2端口，IP地址2.2.2.2/243. E0/24为交换机上行端口4. Server接在交换机E0/8端口，该端口作为镜像端口『组网需求』1. 通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控。

2. 按照镜像的不**式进行配置：1) 基于端口的镜像2) 基于流的镜像2 数据配置步骤『端口镜像的数据流程』基于端口的镜像是把被镜像端口的进出数据报文完全拷贝一份到镜像端口，这样来进行流量观测或者故障定位。

【3026等交换机镜像】S2008/S2016/S2026/S2403H/S3026等交换机支持的都是基于端口的镜像，有两种方法：方法一1. 配置镜像（观测）端口[SwitchA]monitor-port e0/82. 配置被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2方法二1. 可以一次性定义镜像和被镜像端口[SwitchA]port mirror Ethernet 0/1 to Ethernet 0/2 observing-port Ethernet 0/8 【8016交换机端口镜像配置】1. 假设8016交换机镜像端口为E1/0/15，被镜像端口为E1/0/0，设置端口1/0/15为端口镜像的观测端口。

华为交换机H3C S3600-52P-EI端口镜像设置方法1、用专用串口线连接交换机的“consle”口和电脑串口，进入“超级终端”，选择串口，设置参数（还原默认值）。

连接成功后，显示“<H3C>”2、华为交换机型号不同，设置方法差异很大，键入“dis ver”命令，查看装置信息。

<H3C>dis ver3、进入系统视图，在系统视图下，才能键入设置命令。

<H3C>system-view （输入此命令后，“< >”变为“[ ]”）System View: return to User View with Ctrl+Z.[H3C]4、设置镜像端口[H3C]mirroring-group 1 local ? 输入命令，回车后出现下面字符。

<cr> 回车后回到“系统视图”状态[H3C] 键入如下命令，将3口设置为镜像端口[H3C]mirroring-group 1 mirroring-port Ethernet 1/0/3 ? 回车后出现如下信息：Ethernet Ethernet interfaceGigabitEthernet GigabitEthernet interfaceboth Monitor the inbound and outbound packets 表示对端口接收和发送的报文进行镜像inbound Monitor the inbound packets 表示对端口接收的报文进行镜像outbound Monitor the outbound packets 表示对端口发送的报文进行镜像to Range of interfaces（根据需要设置被镜像报文的方向），如下：[H3C]mirroring-group 1 mirroring-port Ethernet 1/0/3 both 回车后回到“系统视图”状态5、设置监控端口[H3C] 键入如下命令，将4口设置为监控端口[H3C]mirroring-group 1 monitor-port Ethernet 1/0/4Ethernet1/0/4 has been configured monitor port in the mirroring group 1!6、检查设置的正确性[H3C]display mirroring-group 1mirroring-group 1:type: localstatus: activemirroring port:Ethernet1/0/3 bothmonitor port: Ethernet1/0/4[H3C]7、取消镜像设置。
