第三章 材料强韧化设计的总结与实例
- 格式：ppt
- 大小：269.50 KB
- 文档页数：31
下载文档原格式
合集下载
金属材料强韧化原理及应用ppt课件
Fire – tetrahedron（四面体） Air – octahedron（八面体） Earth – cube（六面体）
Water – icosahedron（二十面体） Ether – dodecahedron（十二面体）
2020/5/3
.
9
金属材料强韧化原理及应用 概述 — 金属材料发展历史回顾 人类对材料微观结构认识的发展过程
.
21
金属材料强韧化原理及应用
金属材料强韧化机理
物理强韧化：是在金属内部晶 体缺陷的作用和通过缺陷之间 的相互作用，对晶体的力学性 能产生一定的影响，进而改变 金属性能
化学强韧化：是元素的本质决 定的因素以及元素的种类不同 和元素的含量不同造成的材料 性能的改变
物理强韧化
化学强韧化
Q:相交处的强韧 化机制是什么？
固溶强化
弥散强化
2020/5/3
.
24
金属材料强韧化原理及应用
金属强化的途径
细晶强化
Grain refine strengthening: 通过细化晶粒而使材料强度提高的方法称为 细晶强化。
Decreasing grain size ⇒ σy increases ⇒ εu vanishes
即为通常所讲的强度上升， 而塑性下降。
未取向，实际强度比理论值小1000倍左右
2020/5/3
.
16
金属材料强韧化原理及应用
一些金属材料的理论强度与实际强度
实际材料断裂时的临界分切应力
金属
临界分切应力m （MPa）
实验值 理论值
金属
临界分切应力m （MPa）
实验值 理论值
Al 1.3
4.3
Mn 0.8
Water – icosahedron（二十面体） Ether – dodecahedron（十二面体）
2020/5/3
.
9
金属材料强韧化原理及应用 概述 — 金属材料发展历史回顾 人类对材料微观结构认识的发展过程
.
21
金属材料强韧化原理及应用
金属材料强韧化机理
物理强韧化：是在金属内部晶 体缺陷的作用和通过缺陷之间 的相互作用，对晶体的力学性 能产生一定的影响，进而改变 金属性能
化学强韧化：是元素的本质决 定的因素以及元素的种类不同 和元素的含量不同造成的材料 性能的改变
物理强韧化
化学强韧化
Q:相交处的强韧 化机制是什么？
固溶强化
弥散强化
2020/5/3
.
24
金属材料强韧化原理及应用
金属强化的途径
细晶强化
Grain refine strengthening: 通过细化晶粒而使材料强度提高的方法称为 细晶强化。
Decreasing grain size ⇒ σy increases ⇒ εu vanishes
即为通常所讲的强度上升， 而塑性下降。
未取向，实际强度比理论值小1000倍左右
2020/5/3
.
16
金属材料强韧化原理及应用
一些金属材料的理论强度与实际强度
实际材料断裂时的临界分切应力
金属
临界分切应力m （MPa）
实验值 理论值
金属
临界分切应力m （MPa）
实验值 理论值
Al 1.3
4.3
Mn 0.8
材料的强化和韧化
➢ 形变强化使金属变脆，因而在冷加工过程中需要进行 多次中间退火，使金属软化，才能够继续加工
❖限制
➢ 使用温度不能太高，否则由于退火效应，金属会软化
➢ 对于脆性材料，一般不宜利用应变硬化来提高强度性 能
金属材料的韧化
材料的韧性是断裂过程的能量参量，是材料强度与塑性的 综合表现
当不考虑外因时，断裂过程包括裂纹的形核和扩展。通常 以裂纹形核和扩展的能量消耗或裂纹扩展抗力来标示材料 韧性。
细晶强化
❖定义
❖强化机理
➢晶界对位错滑移的阻滞效应
当位错运动时，由于晶界两侧晶粒的取向不同，加之 这里杂质原子较多，增大了晶界附近的滑移阻力， 因而的滑移带不能直接进入一侧晶粒中
➢晶界上形变要满足协调性
需要多个滑移系统同时动作，这同样导致位错不易穿 过晶界，而是塞积在晶界处
—晶粒越细，晶界越多，位错阻滞效应越显著， 多晶体的强度就越高
第二相粒子强化
➢不易形变的粒子
包括弥散强化的粒子以及沉淀强化的大尺寸粒子
位错绕过机制（Orowan，奥罗万机制）
运动位错线在 不易形变粒子 前受阻、弯曲
外加切应力的 增加使位错弯 曲，直到在A、 B处相遇
位错线方向相反 位错线绕过
的A、B相遇抵 粒子，恢复
消，留下位错环， 原态，继续
位错增殖
向前滑移
临界尺寸dc,十几到二十纳米之间 反Hall-Petch效应
第二相粒子强化 ❖分类
➢通过相变（热处理）获得 析出硬化、沉淀强化或时效强化
➢通过粉末烧结或内氧化获得 弥散强化
❖强化效果
➢相粒子的强度、体积分数、间距、粒子的形状 和分布等都对强化效果有影响
➢第二相粒子强化比固溶强化的效果更为显著
金属材料强韧化技术改进方案设计
金属材料强韧化技术改进方案设计1. 引言金属材料的强韧化是提高金属材料力学性能的重要途径之一。
过去几十年来，金属材料的强韧化技术得到了广泛研究和应用，但是存在一些挑战，例如在高温和高应力环境下的变形和断裂问题。
因此，本文将设计一种改进方案，以解决金属材料强韧化的一些关键问题。
2. 问题分析2.1 高温下金属材料的变形和断裂问题在高温环境下，金属材料容易发生塑性变形和断裂。
这主要是由于高温条件下，材料内部晶界的位错运动增加，导致材料塑性变形能力的降低和脆性断裂的发生。
2.2 高应力下金属材料的断裂问题当金属材料受到高应力作用时，容易发生断裂。
这是由于高应力导致材料内部的位错密度增加，超过了位错移动能力，从而导致断裂。
3. 改进方案设计为了解决金属材料在高温和高应力环境下的变形和断裂问题，本文提出以下改进方案：3.1 晶界工程设计晶界对于金属材料的强韧性具有重要影响。
通过晶界工程设计，可以控制晶界的位错活动，从而提高材料的韧性。
一种常用的方法是通过添加合适的合金元素来调制晶界结构，例如添加微量的Al、Mg等元素，形成稳定的非晶态晶界结构，从而改善金属材料的强韧性。
3.2 强化相设计强化相是指将强硬的相分布在金属基体中，可以有效地提高材料的硬度和强度。
常见的强化相包括碳化物、氮化物、硼化物等。
通过调控强化相的粒度和分布，可以提高金属材料的强度和抗变形能力。
另外，合理选择强化相的成分，可以通过形成固溶体来增加晶界的位错移动阻力，从而改善材料的强韧性。
3.3 微观结构调控微观结构调控是指通过控制金属材料的晶粒大小、晶粒形状和晶格缺陷等微观结构参数，来改善材料的力学性能。
通过细化晶粒尺寸，可以提高材料的强度和韧性。
一种常用的方法是采用等通道转角挤压（ECAP）技术，通过多次挤压和旋转，使材料的晶粒得到细化。
此外，通过调控晶粒形状和晶格缺陷的分布，也可以改善材料的塑性变形和断裂行为。
4. 实施步骤4.1 材料选择根据需求，选择适合的金属材料作为实施对象。
金属材料的强韧化机制与应用
金属材料的强韧化机制与应用对结构材料来说，最重要的性能指标是强度和韧性。
强度是指材料抵抗变形和断裂的能力，强度可分为抗拉强度、抗压强度、抗弯强度、抗剪强度等，各种强度间常有一定的联系，使用中一般较多以抗拉强度作为最基本的强度指标；韧性指材料变形和断裂过程中吸收能量的能力。
以下介绍金属材料的主要强韧化机制。
一、金属材料的强化金属材料强化的类型主要有固溶强化、细晶强化（晶界强化）、第二相粒子强化和相变强化。
（一）固溶强化固溶强化是利用金属材料内部点缺陷（间隙原子和置换原子）对位错运动的阻力使得金属基体（溶剂金属）获得强化的一种方法。
它分为两类：间隙式固溶强化和置换式固溶强化。
1. 间隙式固溶强化：原子直径很小的元素如C、N、O、B 等，作为溶质元素溶入溶剂金属时，形成间隙式固溶体。
C、N等间隙原子在基体中与“位错”产生弹性交互作用，当进入刃型位错附近并沿位错线呈统计分布，形成“柯氏气团”。
当在螺型位错应力场作用下，C、N原子在位错线附近有规则排列就形成“S nock”气团。
这些在位错附近形成的“气团”对位错的移动起阻碍和钉扎作用，对金属基体产生强化效应。
2. 置换式固溶强化：置换式溶质原子在基体晶格中造成的畸变大都是球面对称的，固溶效能比间隙式原子小（约小两个数量级），这种强化效应称为软硬化。
形成置换式固溶体时，溶质原子在溶剂晶格中的溶解度同溶质与溶剂的原子尺寸、电化学性质等因素密切相关，当原子尺寸愈接近，周期表中位置愈相近，其电化学性质也愈接近，则溶解度也愈大。
由于溶质原子置换了溶剂晶格结点上的原子，当原子直径存在差别就会破坏溶剂晶格结点上原子引力平衡，而使其偏离原平衡位置，从而造成晶格畸变，随原子直径差别增加，造成的畸变程度愈大，由此造成的强化效果更大。
（二）细晶强化晶界分为大角度晶界（位向差大于10o）和小角度晶界（亚晶界，位向差1~2o）。
晶界两边相邻晶粒的位向和亚晶块的原子排列位向存在位向差，处于原子排列不规则的畸变状态。
材料的强韧化
算的最大应力。
疑问：传统的“强度设计”合理性？是否需辅以“韧性设计”？“安全”系数从某种角度讲也是一种“无知”系数，它反映人们对于客观事物的了解程度，如应力分析是否与使用条件完全符合，施工过程引入的残余应力有多大，施工与设计的偏差等。
采用其所长>1的值来弥补这些“无知”，从而获得“安全”设计。
考虑到高温、疲劳及腐蚀的作用，在设计时引入持久强度、疲劳极限及应力腐蚀断裂强度等性能，还考虑了多向受力，这些均为强度设计，而对塑性指标和韧性指标只依据经验提出要求，未用于设计计算。
(2) 对材料的断裂判据发生了怀疑；疑问：宏观应力σ〈σs〈σb？应力状态、应变速度、环境温度对断裂有何影响？合理的断裂判据？(3) 考核了工艺的适用性；熔化焊接，不仅改变性能，还会引入残余应力、缺口、裂纹等，影响断裂。
(4) 深入理解了工作情况；使用不当，如过载、划伤、冲击、过冷等，均促进脆断。
对于材料的断裂和其它失效，设计是主导，材料是基础，工艺是保证，使用是监护。
断裂的失效机理主要因素协助因素失效机理恒载韧断及脆断交变载荷疲劳断裂力学化学、恒载应力腐蚀断裂化学、交变载荷腐蚀疲劳断裂热学(化学) 蠕变断裂、液态金属脆化三、材料科学与工程的研发思路：(1) 依据工程构件服役行为确定所需材料性能；(2) 依据性能要求，确定所需材料结构；(3) 制定材料生产工艺，获得所需材料结构；(4) 采用必要设备，保证工艺实施；或反其道而行之的思路：(5) 只有适当的设备才能保证工艺；(6) 只有通过工艺才能改变结构；(7) 结构决定性能；(8) 材料的性能决定工程构件的行为。
§2 材料的力学性能力学性能：是指材料在各种载荷(外力)作用下表现出来的抵抗能力。
包括强度、塑性、硬度、韧性和疲劳强度等。
金属、陶瓷和高分子材料具有不同的力学性能，主要是由其基本结构决定的。
如金属和陶瓷的晶体结构、缺陷是理解其力学性能的核心概念；高分子材料的构形，交联与缠结起了关键作用。

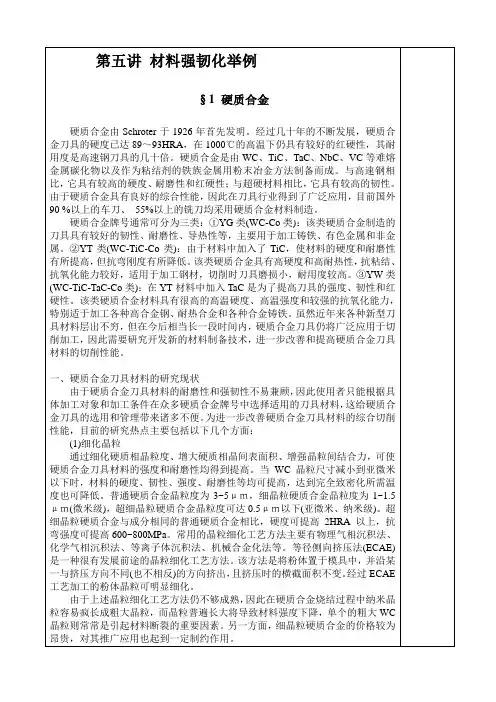

材料强韧化(2)
上述特点决定了涂层硬质合金刀具特别适用于FMs、CIMS(计算机集成制造系统)等自动化加工设备。但是，采用涂层方法仍未能根本解决硬质合金基体材料韧性和抗冲击性较差的问题。
(3)表面、整体热处理和循环热处理
对强韧性较好的硬质合金表面进行渗氮、渗硼等处理，可有效提高其表面耐磨性。对耐磨性较好但强韧性较差的硬质合金进行整体热处理，可改变材料中的粘结成分与结构，降低WC硬质相的邻接度，从而提高硬质合金的强度和韧性。利用循环热处理工艺缓解或消除晶界间的应力，可全面提高硬质合金材料的综合性能。
§2铁碳合金
一、铁碳合金相图
二、钢在冷却时的转变
钢在高温下所形成的A，过冷至Ar1以下，成为热力学不稳定状态的过冷奥氏体，在不同过冷度下，过冷A将发生三种类型转变：珠光体转变、寅贝氏体转变、马氏体转变。
一、珠光体转变：(高温转变) (Pearlite)
硬质合金牌号通常可分为三类：①YG类(WC-Co类)：该类硬质合金制造的刀具具有较好的韧性、耐磨性、导热性等，主要用于加工铸铁、有色金属和非金属。②YT类(WC-TiC-Co类)：由于材料中加入了TiC，使材料的硬度和耐磨性有所提高，但抗弯刚度有所降低。该类硬质合金具有高硬度和高耐热性，抗粘结、抗氧化能力较好，适用于加工钢材，切削时刀具磨损小，耐用度较高。③YW类(WC-TiC-TaC-Co类)：在YT材料中加入TaC是为了提高刀具的强度、韧性和红硬性。该类硬质合金材料具有很高的高温硬度、高温强度和较强的抗氧化能力，特别适于加工各种高合金钢、耐热合金和各种合金铸铁。虽然近年来各种新型刀具材料层出不穷，但在今后相当长一段时间内，硬质合金刀具仍将广泛应用于切削加工，因此需要研究开发新的材料制备技术，进一步改善和提高硬质合金刀具材料的切削性能。
加入硬质合金材料中的晶须能吸收裂纹扩展的能量，吸收能量的大小则由晶须与基体的结合状态决定。晶须增韧机制主要表现为：①晶须拔出增韧：晶须在外界负载作用下从基质中拔出时，因界面摩擦而消耗掉一部分外界负载能量，从而达到增韧目的，其增韧效果受晶须与界面滑动阻力的影响。晶须与基体界面之间必须有足够的结合力，以使外界负载能有效传递给晶须，但该结合力又不能太大，以便保持足够的拔出长度。②裂纹偏转增韧：当裂纹尖端遇到弹性模量大于基质的第二相时，裂纹将偏离原来的前进方向，沿两相界面或在基质内扩展。由于裂纹的非平面断裂比平面断裂具有更大的断裂表面，因此可吸收更多外界能量，从而起到增韧作用。在基质内加入高弹性模量的晶须或颗粒均可引起裂纹偏转增韧机制。③晶须桥接增韧：当基质断裂时，晶须可承受外界载荷并在断开的裂纹面之间起到桥梁连接作用。桥接的晶须可对基质产生使裂纹闭合的力，消耗外界载荷做功，从而提高材料韧性。
(3)表面、整体热处理和循环热处理
对强韧性较好的硬质合金表面进行渗氮、渗硼等处理，可有效提高其表面耐磨性。对耐磨性较好但强韧性较差的硬质合金进行整体热处理，可改变材料中的粘结成分与结构，降低WC硬质相的邻接度，从而提高硬质合金的强度和韧性。利用循环热处理工艺缓解或消除晶界间的应力，可全面提高硬质合金材料的综合性能。
§2铁碳合金
一、铁碳合金相图
二、钢在冷却时的转变
钢在高温下所形成的A，过冷至Ar1以下，成为热力学不稳定状态的过冷奥氏体，在不同过冷度下，过冷A将发生三种类型转变：珠光体转变、寅贝氏体转变、马氏体转变。
一、珠光体转变：(高温转变) (Pearlite)
硬质合金牌号通常可分为三类：①YG类(WC-Co类)：该类硬质合金制造的刀具具有较好的韧性、耐磨性、导热性等，主要用于加工铸铁、有色金属和非金属。②YT类(WC-TiC-Co类)：由于材料中加入了TiC，使材料的硬度和耐磨性有所提高，但抗弯刚度有所降低。该类硬质合金具有高硬度和高耐热性，抗粘结、抗氧化能力较好，适用于加工钢材，切削时刀具磨损小，耐用度较高。③YW类(WC-TiC-TaC-Co类)：在YT材料中加入TaC是为了提高刀具的强度、韧性和红硬性。该类硬质合金材料具有很高的高温硬度、高温强度和较强的抗氧化能力，特别适于加工各种高合金钢、耐热合金和各种合金铸铁。虽然近年来各种新型刀具材料层出不穷，但在今后相当长一段时间内，硬质合金刀具仍将广泛应用于切削加工，因此需要研究开发新的材料制备技术，进一步改善和提高硬质合金刀具材料的切削性能。
加入硬质合金材料中的晶须能吸收裂纹扩展的能量，吸收能量的大小则由晶须与基体的结合状态决定。晶须增韧机制主要表现为：①晶须拔出增韧：晶须在外界负载作用下从基质中拔出时，因界面摩擦而消耗掉一部分外界负载能量，从而达到增韧目的，其增韧效果受晶须与界面滑动阻力的影响。晶须与基体界面之间必须有足够的结合力，以使外界负载能有效传递给晶须，但该结合力又不能太大，以便保持足够的拔出长度。②裂纹偏转增韧：当裂纹尖端遇到弹性模量大于基质的第二相时，裂纹将偏离原来的前进方向，沿两相界面或在基质内扩展。由于裂纹的非平面断裂比平面断裂具有更大的断裂表面，因此可吸收更多外界能量，从而起到增韧作用。在基质内加入高弹性模量的晶须或颗粒均可引起裂纹偏转增韧机制。③晶须桥接增韧：当基质断裂时，晶须可承受外界载荷并在断开的裂纹面之间起到桥梁连接作用。桥接的晶须可对基质产生使裂纹闭合的力，消耗外界载荷做功，从而提高材料韧性。
陶瓷材料的强韧化
陶瓷材料的强韧化
姓名：霍延通 学号：152085204007
陶瓷材料的强韧化
一、前言 二、陶瓷材料的断裂问题 三、陶瓷材料的晶须法增韧 四、陶瓷材料的相变增韧 五、陶瓷材料的纤维法增韧
陶瓷材料的强韧化
一、前言
现代陶瓷材料具有耐高温、硬度高、耐磨损、耐 腐蚀及相对密度轻等许多优良的性能。但它同时 也具有致命的弱点，即脆性，这一弱点正是目前 陶瓷材料的使用受到很大限制的主要原因。因此， 陶瓷材料的强韧化问题便成了研究的一个重点问 题。陶瓷不具备像金属那样的塑性变形能力，在 断裂过程中除了产生新的断裂表面需要吸收表面 能以外，几乎没有其它吸收能量的机制，这就是 陶瓷脆性的本质原因。
陶瓷材料的强韧化
变为单斜相，并产生体积膨胀，形成压缩表面层，从而 强化陶瓷。ZrO2增韧Al2O3陶瓷刀具是典型的相变增韧陶 瓷，美国和瑞典研制的ZrO2增韧陶瓷刀片具有相当高的 刀刃强度和耐磨性，用于加工合金钢时，粗车速度为 313m/s,精车速度为12m/s。它可以在高于硬质合金刀具 4~5倍的切削速度下加工高温合金。
陶瓷材料的强韧化
1、晶须的特性
陶瓷材料的强韧化
SiC晶须性质
陶瓷材料的强韧化
陶瓷材料的强韧化
2、SiC晶须的制备 （1）三氯硅烷法
（2）气液固法
陶瓷材料的强韧化
（3）加热SiC块 （4）稻壳 3、基质和晶须的选择考虑 （1）化学相容性 （2）弹性模量的匹配
（3）热膨胀系数的匹配
陶瓷材料的强韧化
五、陶瓷材料的纤维增韧
为了提高复合材料的韧性，必须尽可能提高材料断裂时 消耗的能量。任何固体材料在载荷作用下，吸收能量的 方式无非是两种：材料变形和形成新的表面。对于脆性 基体和纤维来说，允许的变形很小，因此变形吸收的断 裂能也很少。为了提高这类材料的吸收能，只能是增加 断裂表面，即增加裂纹的扩展路径。纤维的引入不仅提 高了陶瓷材料的韧性，更重要的是使陶瓷材料的断裂行 为发生了根本性变化，由原来的脆性断裂变成了非脆性 断裂。纤维增强陶瓷基复合材料的增韧机制包括纤维脱 粘、纤维拔出、纤维桥接、裂纹弯曲和偏转。
姓名：霍延通 学号：152085204007
陶瓷材料的强韧化
一、前言 二、陶瓷材料的断裂问题 三、陶瓷材料的晶须法增韧 四、陶瓷材料的相变增韧 五、陶瓷材料的纤维法增韧
陶瓷材料的强韧化
一、前言
现代陶瓷材料具有耐高温、硬度高、耐磨损、耐 腐蚀及相对密度轻等许多优良的性能。但它同时 也具有致命的弱点，即脆性，这一弱点正是目前 陶瓷材料的使用受到很大限制的主要原因。因此， 陶瓷材料的强韧化问题便成了研究的一个重点问 题。陶瓷不具备像金属那样的塑性变形能力，在 断裂过程中除了产生新的断裂表面需要吸收表面 能以外，几乎没有其它吸收能量的机制，这就是 陶瓷脆性的本质原因。
陶瓷材料的强韧化
变为单斜相，并产生体积膨胀，形成压缩表面层，从而 强化陶瓷。ZrO2增韧Al2O3陶瓷刀具是典型的相变增韧陶 瓷，美国和瑞典研制的ZrO2增韧陶瓷刀片具有相当高的 刀刃强度和耐磨性，用于加工合金钢时，粗车速度为 313m/s,精车速度为12m/s。它可以在高于硬质合金刀具 4~5倍的切削速度下加工高温合金。
陶瓷材料的强韧化
1、晶须的特性
陶瓷材料的强韧化
SiC晶须性质
陶瓷材料的强韧化
陶瓷材料的强韧化
2、SiC晶须的制备 （1）三氯硅烷法
（2）气液固法
陶瓷材料的强韧化
（3）加热SiC块 （4）稻壳 3、基质和晶须的选择考虑 （1）化学相容性 （2）弹性模量的匹配
（3）热膨胀系数的匹配
陶瓷材料的强韧化
五、陶瓷材料的纤维增韧
为了提高复合材料的韧性，必须尽可能提高材料断裂时 消耗的能量。任何固体材料在载荷作用下，吸收能量的 方式无非是两种：材料变形和形成新的表面。对于脆性 基体和纤维来说，允许的变形很小，因此变形吸收的断 裂能也很少。为了提高这类材料的吸收能，只能是增加 断裂表面，即增加裂纹的扩展路径。纤维的引入不仅提 高了陶瓷材料的韧性，更重要的是使陶瓷材料的断裂行 为发生了根本性变化，由原来的脆性断裂变成了非脆性 断裂。纤维增强陶瓷基复合材料的增韧机制包括纤维脱 粘、纤维拔出、纤维桥接、裂纹弯曲和偏转。
材料强韧化设计的总结与实例
? 香港一直力推中药“港标”，韩国也一样，长期 用自己的标准衡量中国大陆出口的中药材质量， 致使我国企业在出口中药材时，经常面临国内合 格一出国门就不合格的尴尬。
? 这些国家或地区的标准远高于我国。难道我们就 制定不出与韩国、香港一样的高标准？
? 韩国和香港都是自身几乎没有中药资源的国家或 地区，他们主要从事加工或转口贸易，因此完全 可以把标准制定得很高，至于价格，无非就是 “高进高出”。
?2010年版《中国药典》有两项重 大进步:一是从单一成分向多成 分 转变，保证整体的可控性 ;二是强 调专属性。
?如“麸炒苍术炒至深黄色”，对于 深黄色的标准每个人理解都不尽相 同，照此标准炮制饮片，或多或少 会产生一些理化性质的不同，功效 自然产生差异，其结果必然导致饮 片质量不统一 。
标准的高低与中药材资源存在密 切关系
?中药材（饮片）质量标准正文按 名称、来源、性状、 鉴别、检查、含量测定、炮制、性味与归经、功能与 主治、用法与用量、注意、贮藏 等顺序编写。 ?单列饮片的标准内容同药材标准，来源简化为“本 品为×的炮制加工品”，增加[ 制法]项。饮片的 [ 性味 归经]、[ 功能主治]如有改变记载炮制品的性能。 ?列在药材[ 炮制]项下的饮片，不同于药材的项目应 逐项列出，如制法、性状、含量测定等，并须明确规 定饮片相应项目的限度。
?名称
?中药材名称包括中文名、汉语拼音及拉丁名， 按《中药及天然药物命名原则》有关规定命 名。炮制品的名称应与药材名称相呼应，如 炙黄芪、蜜麻黄、熟地黄。
?来源
?包括 基源 即原植 ( 动) 物的 科名、 植( 动) 物的中文名、 拉丁学名、药用部位、采 收季节、产地加工和药材 传统名称； 矿物药包括该矿物的 类、族、矿石 名或 岩石名、主要成分及产地加工。 ?单列炮制品的来源简化为“本品为××的炮制加工
? 这些国家或地区的标准远高于我国。难道我们就 制定不出与韩国、香港一样的高标准？
? 韩国和香港都是自身几乎没有中药资源的国家或 地区，他们主要从事加工或转口贸易，因此完全 可以把标准制定得很高，至于价格，无非就是 “高进高出”。
?2010年版《中国药典》有两项重 大进步:一是从单一成分向多成 分 转变，保证整体的可控性 ;二是强 调专属性。
?如“麸炒苍术炒至深黄色”，对于 深黄色的标准每个人理解都不尽相 同，照此标准炮制饮片，或多或少 会产生一些理化性质的不同，功效 自然产生差异，其结果必然导致饮 片质量不统一 。
标准的高低与中药材资源存在密 切关系
?中药材（饮片）质量标准正文按 名称、来源、性状、 鉴别、检查、含量测定、炮制、性味与归经、功能与 主治、用法与用量、注意、贮藏 等顺序编写。 ?单列饮片的标准内容同药材标准，来源简化为“本 品为×的炮制加工品”，增加[ 制法]项。饮片的 [ 性味 归经]、[ 功能主治]如有改变记载炮制品的性能。 ?列在药材[ 炮制]项下的饮片，不同于药材的项目应 逐项列出，如制法、性状、含量测定等，并须明确规 定饮片相应项目的限度。
?名称
?中药材名称包括中文名、汉语拼音及拉丁名， 按《中药及天然药物命名原则》有关规定命 名。炮制品的名称应与药材名称相呼应，如 炙黄芪、蜜麻黄、熟地黄。
?来源
?包括 基源 即原植 ( 动) 物的 科名、 植( 动) 物的中文名、 拉丁学名、药用部位、采 收季节、产地加工和药材 传统名称； 矿物药包括该矿物的 类、族、矿石 名或 岩石名、主要成分及产地加工。 ?单列炮制品的来源简化为“本品为××的炮制加工
材料强韧化原理总结汇报
材料强韧化原理总结汇报材料强韧化是材料科学和工程领域中一个重要的研究方向，它的目标是使材料具有更好的强度和韧性，以应对各种极端环境和工况下的应力和应变。
强韧化的关键在于改变材料的微观结构和组织，通过优化晶体结构、界面微观结构、晶界结构等方面的设计来增加材料的韧性和强度。
强韧化原理可以归纳为以下几个方面：1. 平衡硬度和韧性：在材料设计中，平衡硬度和韧性是一个重要的考虑因素。
硬材料通常具有较高的强度，但韧性较低；而韧性材料往往具有较高的韧性，但是强度相对较低。
研究人员通过调整材料组分、控制材料的微观结构和制备工艺等手段，实现了硬度和韧性的平衡，从而达到强韧化的效果。
2. 晶体结构优化：晶体结构对材料的强度和韧性具有重要影响。
通过优化晶体的晶格结构、晶间间隙等因素，可以使晶体材料变得更强韧。
例如，通过控制晶体的取向和晶界的分布，可以增加材料的界面耐久性和韧性。
3. 界面微观结构设计：材料中的界面在强韧化中起着至关重要的作用。
界面是不同材料相互作用的区域，通过优化界面的微观结构，可以增强材料的界面结合力、界面位错密度等，从而提高材料的强度和韧性。
4. 晶界工程：晶界是晶体内部的缺陷，也是材料中强韧化的关键环节。
通过调控晶界的大小、方向、位错密度等参数，可以有效地延缓裂纹的扩展速度，增强材料的韧性。
晶界工程在金属、陶瓷和复合材料等领域具有广泛应用。
5. 添加强化相和纳米颗粒：通过向材料中添加强化相和纳米颗粒，可以改变材料的内部结构，增强材料的强度和韧性。
强化相和纳米颗粒可以阻碍材料中的位错和裂纹的传播路径，同时提高材料的界面结合力和位错密度，从而增加材料的韧性。
6. 合理应力分布：在材料强韧化中，合理的应力分布是关键。
通过调整材料内部的应力分布，可以有效地减少应力集中区域，降低材料的应力集中度，从而提高材料的韧性。
综上所述，材料强韧化是通过微观结构和组织设计来提高材料的强度和韧性的过程，具体包括平衡硬度和韧性、晶体结构优化、界面微观结构设计、晶界工程、添加强化相和纳米颗粒以及合理应力分布等方面的研究，通过这些措施来增强材料的界面结合力、位错密度、界面耐久性等性能，提高材料的韧性和强度。
金属材料的强韧化.概要
金属强韧化从机理上划分可分为三种：
(1) 物理强韧化
金属内部晶体缺陷的作用和通生一定
的影响，进而改变金属性能的现象。
(2)化学强韧化
指的是元素的本质决定的因素以及元素 的种类不同和元素的含量不同造成的材料性 能的改变。这里包括了元素之间的相互作用 和结合对性能带来的影响，也包括元素的含 量不同造成的由量变到质变的许多问题。
3、位错强化
（1） 晶体中的位错达到一定值后，位错间 的弹性交互作用增加了位错运动的阻力。可 以有效地提高金属的强度。 流变应力τ 和位错密度的关系： 培莱-赫许公式
（2）加工硬化
4、沉淀相颗粒强化
（1）可变形微粒的强化作用——切割机制 适用于第二相粒子较软并与基体共格的情形。 主要有以下几方面的作用： A 位错切过粒子后产生新的界面，提高了界 面能。 B 若共格的粒子是一种有序结构，位错切过 之后，沿滑移面产生反相畴，使位错切过粒 子时需要附加应力。
材料的强韧化
主讲人：邵红红
强韧化问题的主要着眼点在于 材料的性能。
调整化学成分 细化晶粒 金属材料的强韧化 形变热处理 复相热处理 下贝氏体强韧化
复习
强度 是材料抵抗变形和断裂的能力。 塑性 表示材料断裂时总的塑变程度。
韧性 是材料变形和断裂过程中吸收能量的能力， 它是强度和塑性的综合表现。 材料在塑性变形和断裂全过程中吸收能量的 多少表示韧性的高低．
图中阴影区域是23刃位错多余半原子面的区域， 如果这段位错沿滑移面移动，必然导致这个多余 半原子面扩大或缩小，即发生位错大攀移。
二、化学强韧化
化学强韧化的核心意义是阐述元素以化
学相互作用方式强韧化的概念、内涵、化学
强化所面对的结合键和材料腐蚀的问题。
第三章 合金元素对钢的强韧性和工艺性能的影响
4、降低钢中的含碳量 碳是钢中必不可少的元素，然而加碳虽然强化作用很大， 但却显著降低韧性，这是普遍倾向。针对这一特性，含碳量 极低的(≤0.03%wt)、通过析出金属间化合物来强化的马氏 体时效钢，具有高的韧性。
第二节 合金化与强韧化机理的综合运用举例 25Si2Mn2CrNiMoV低碳马氏体型超高强度钢的开发，其合金 设计思路可以归结为： 1． 强化低碳马氏体的考虑 碳含量的确定要综合考虑以下因素： ①增加碳含量，碳原子进入八面体间隙位置造成固溶 强化。 ②同时，增加碳含量，可以使马氏体在回火过程中有 更多的碳化物析出，从而造成弥散强化。 ③但是，当碳含量超过0.3%时，淬火裂纹倾向大大增 加。 综合上述三个因素，碳含量最终确定为0.25%。
钢铁在淬火后基体内的位错密度以及缺陷密度也大幅度的增加这都增加了钢材的强4析出碳化物弥散强化钢材在经淬火处理后在回火过程中以特殊碳化物的质点弥散析出这些碳化物能有效地阻碍位错的运动提高了钢的屈服强度

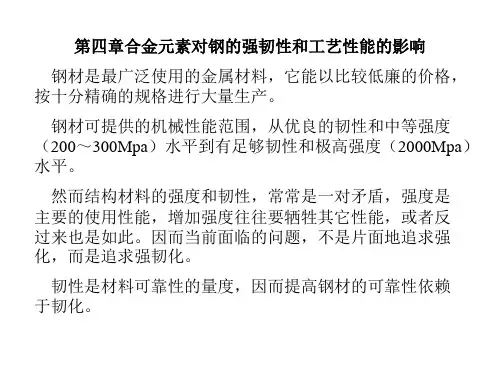

第四章合金元素对钢的强韧性和工艺性能的影响 第四章合金元素对钢的强韧性和工艺性能的影响 合金元素对钢的强韧性和工艺性能 钢材是最广泛使用的金属材料，它能以比较低廉的价格， 按十分精确的规格进行大量生产。 钢材可提供的机械性能范围，从优良的韧性和中等强度 （200～300Mpa）水平到有足够韧性和极高强度（2000Mpa） 水平。 然而结构材料的强度和韧性，常常是一对矛盾，强度是 主要的使用性能，增加强度往往要牺牲其它性能，或者反 过来也是如此。因而当前面临的问题，不是片面地追求强 化，而是追求强韧化。 韧性是材料可靠性的量度，因而提高钢材的可靠性依赖 于韧化。
不同合金元素溶于铁素体中的强化系数KiF值如下表所示：
元素 C+N P Si Ti Al Cu Mn Cr Ni Mo V
金属材料的强韧化机理与实践
②利用奥氏体(A)的逆转变 钢件加热到A后，淬火成M，然后快速(20s)重
新加热到A状态，如此反复3~4次，晶粒可细化到13~14 级。 ③ 采用A-F两相区交替加热淬火
采用亚温淬火(F+A双相区加热)，在提高材料 强韧性的同时显著降低临界脆化温度，抑制回火脆性。 在A-F两相区交替加热，可使A/F相界面积大大增加，因 而使奥氏体形核率大大增多，晶粒也就越细化。
固溶强化
固溶强化：C原子在面心立方晶格中造成的 畸变呈球面对称，所以C在A中的间隙强化作用属于 弱硬化。置换原子在A中的强化作用比C原子更小。
固溶强化是钢铁材料主要强化手段之一，其 基本内容可归纳为两点：
①间隙式固溶强化对F基体(包括M)的强化效能最大，但对 韧性、塑性的削弱也很显著；
②置换式固溶强化对F强化作用虽然比较小，却不削弱基 体的塑性
形变热处理就是利用时效强化和冷作硬化的交互作用及强化在 一定程度上的叠加作用。常用于 Al-Cu系， Al-Li系，和Al-MgSi系等合金。
对固溶处理后的Al-Li合金在时效前进行适当冷变形，可在合金中形成密布的位错或位 错缠结，成为S‘，T1等相非均匀形核的位置，从而增大位错不能切割的沉淀相的体 积分数，减少合金的共面滑移及晶界应力集中。同时，还可使沉淀相更细小均匀的分 布增多，抑制晶界平衡相的形成
(5) 合金元素的加入使DBTT提高，但某些合金元素 如铼的加入却明显改善钼的脆性，提高塑性变 形能力，使DBTT降低。
• 钨钼的低温再结晶脆性： 在高温下使用的钨钼回到室温附近时表
现严重的脆性，加工过程及使用过程中产生 各种形式的脆性破裂。
产生原因: 本征脆性 间隙杂质在晶界上偏聚
• 钨钼的强韧化途径：
•原位合成
金属材料的强韧化设计
金属材料的强韧化设计金属材料是一种常用的材料，其广泛应用于建筑、航空航天、汽车等领域。
然而，随着工程领域对材料性能的不断追求，单纯追求强度已不再满足实际需求，而需要更强的韧性。
因此，金属材料的强韧化设计成为研究的热点，旨在提高材料的耐用性和可靠性。
一、理论基础金属材料的强韧化设计基于力学原理和材料科学的基础。
力学原理提供了材料强度和应力分布的理论基础，而材料科学则关注材料的组织结构和性能。
强韧化设计将这两个方面结合起来，通过调整材料的微观结构和化学成分，实现材料强度和韧性的优化。
二、微观结构调控在金属材料的强韧化设计中，微观结构调控是关键步骤之一。
微观结构包括晶粒尺寸、晶界、相分布等。
通过控制晶粒尺寸，可以有效地提高材料的韧性。
较小的晶粒尺寸可以阻碍位错的移动，从而提高材料的强度和延展性。
此外，晶界是材料中晶粒的交界面，也是位错的集中区域。
优化晶界结构可以改善材料的力学性能。
相分布直接影响材料的力学性能，合理控制相的分布，可以增强材料的韧性。
三、化学成分调整除了微观结构调控，化学成分调整也是金属材料强韧化设计的重要手段。
通过合理选择合金元素，可以改变材料的性能。
例如，在钢铁中添加合适的合金元素，可以提高材料的强度和韧性。
添加合金元素可以改变晶粒的尺寸和形状，从而影响材料的力学性能。
化学成分调整是通过调整材料中的原子排列方式，从而改变材料的力学性能。
四、热处理工艺热处理是金属材料强韧化设计中不可或缺的一环。
通过合理的热处理工艺，可以改变材料的晶界结构、相分布和原子排列方式。
热处理过程中的加热和冷却速率对材料性能有重要影响。
通过精确控制温度和时间，可以实现材料的强韧性优化。
五、应用案例在实际工程中，金属材料的强韧化设计已经得到了广泛应用。
以航空领域为例，航空发动机涡轮叶片需要同时具备较高的强度和韧性。
通过优化材料组织结构和化学成分，以及精确的热处理工艺，可以实现叶片的强韧性提升。
类似的强韧化设计在汽车和建筑领域也存在广泛应用。
