电流互感器和电压互感器..

电压互感器和电流互感器配置规则电压互感器和电流互感器是电力系统中常见的测量设备，它们在电能计量和保护装置中起着重要的作用。

在电力系统中，我们通常需要对电压和电流进行测量和监测，以确保系统的稳定性和安全性。

因此，正确配置电压互感器和电流互感器是至关重要的。

让我们来了解一下电压互感器。

电压互感器通常安装在电力系统的高压侧，用于将高电压变换为低电压，以便进行测量和监测。

它们的主要作用是保护和控制装置的正常运行。

在配置电压互感器时，我们需要考虑以下几个因素。

首先是变比。

变比是电压互感器的一个重要参数，它决定了输入和输出电压之间的关系。

在选择变比时，我们需要根据系统的电压等级和测量需求来确定。

通常情况下，变比选择合理的范围是非常重要的，以确保测量的准确性和可靠性。

其次是额定电流。

额定电流是指在额定变比下，电压互感器能够承受的最大电流值。

在配置电压互感器时，我们需要根据系统的负荷情况和保护需求来选择适当的额定电流。

选择过小的额定电流可能导致电压互感器过载，而选择过大的额定电流可能导致测量误差。

还需要考虑电压互感器的精度和负载特性。

精度是指电压互感器输出信号与输入信号之间的误差。

在选择电压互感器时，我们需要根据测量要求来确定所需的精度等级。

负载特性是指电压互感器在不同负载条件下的输出特性。

在配置电压互感器时，我们需要确保其负载特性与所连接的设备相匹配。

接下来，让我们来了解一下电流互感器。

电流互感器通常安装在电力系统的低压侧，用于将高电流变换为低电流，以便进行测量和监测。

它们的主要作用是测量和保护装置的正常运行。

在配置电流互感器时，我们需要考虑以下几个因素。

首先是额定电流。

额定电流是指在额定变比下，电流互感器能够承受的最大电流值。

在选择电流互感器时，我们需要根据系统的负荷情况和保护需求来确定适当的额定电流。

选择过小的额定电流可能导致电流互感器过载，而选择过大的额定电流可能导致测量误差。

其次是精度和负载特性。

精度是指电流互感器输出信号与输入信号之间的误差。

电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进展直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流〔我国标准为5安倍〕，以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

则为了能够对这些线路的电路进展监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个"钳〞便是穿心式电流互感器。

电流互感器的构造如下列图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki〔Ki称为变流比〕所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

电流互感器次级电流最大值，通常设计为标准值5A。

不同的电流的电路所配用的电流互感器是不同的，其变流比有10/5、20/5、30/5、50/5、75/5、100/5等等。

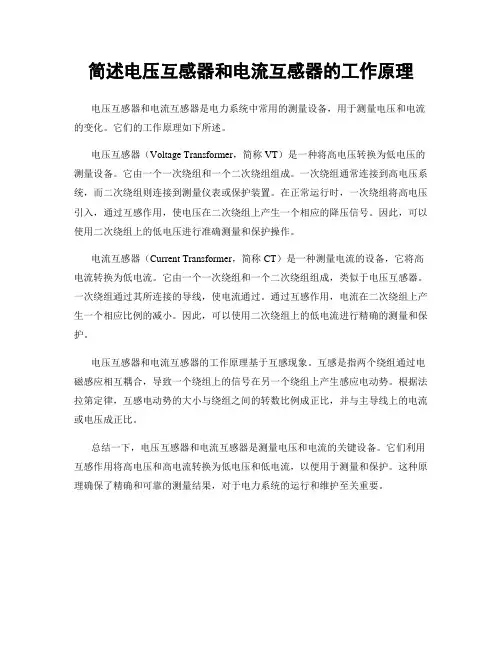

简述电压互感器和电流互感器的工作原理
电压互感器和电流互感器是电力系统中常用的测量设备，用于测量电压和电流的变化。

它们的工作原理如下所述。

电压互感器（Voltage Transformer，简称VT）是一种将高电压转换为低电压的测量设备。

它由一个一次绕组和一个二次绕组组成。

一次绕组通常连接到高电压系统，而二次绕组则连接到测量仪表或保护装置。

在正常运行时，一次绕组将高电压引入，通过互感作用，使电压在二次绕组上产生一个相应的降压信号。

因此，可以使用二次绕组上的低电压进行准确测量和保护操作。

电流互感器（Current Transformer，简称CT）是一种测量电流的设备，它将高电流转换为低电流。

它由一个一次绕组和一个二次绕组组成，类似于电压互感器。

一次绕组通过其所连接的导线，使电流通过。

通过互感作用，电流在二次绕组上产生一个相应比例的减小。

因此，可以使用二次绕组上的低电流进行精确的测量和保护。

电压互感器和电流互感器的工作原理基于互感现象。

互感是指两个绕组通过电磁感应相互耦合，导致一个绕组上的信号在另一个绕组上产生感应电动势。

根据法拉第定律，互感电动势的大小与绕组之间的转数比例成正比，并与主导线上的电流或电压成正比。

总结一下，电压互感器和电流互感器是测量电压和电流的关键设备。

它们利用互感作用将高电压和高电流转换为低电压和低电流，以便用于测量和保护。

这种原理确保了精确和可靠的测量结果，对于电力系统的运行和维护至关重要。

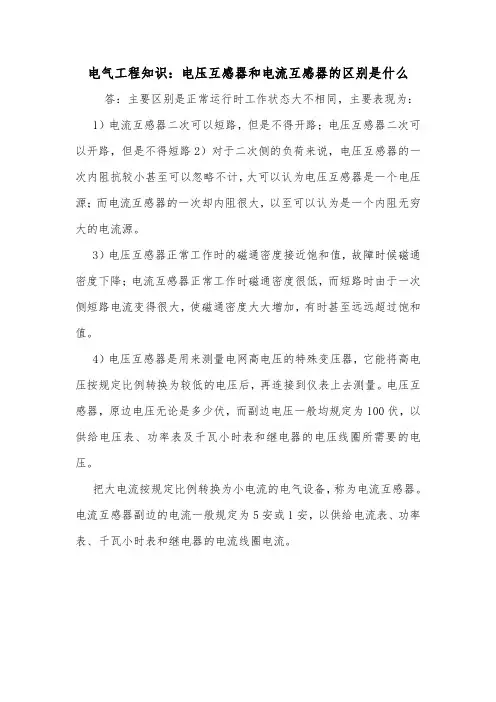

电气工程知识：电压互感器和电流互感器的区别是什么答：主要区别是正常运行时工作状态大不相同，主要表现为： 1）电流互感器二次可以短路，但是不得开路；电压互感器二次可以开路，但是不得短路2）对于二次侧的负荷来说，电压互感器的一次内阻抗较小甚至可以忽略不计，大可以认为电压互感器是一个电压源；而电流互感器的一次却内阻很大，以至可以认为是一个内阻无穷大的电流源。

3）电压互感器正常工作时的磁通密度接近饱和值，故障时候磁通密度下降；电流互感器正常工作时磁通密度很低，而短路时由于一次侧短路电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。

4）电压互感器是用来测量电网高电压的特殊变压器，它能将高电压按规定比例转换为较低的电压后，再连接到仪表上去测量。

电压互感器，原边电压无论是多少伏，而副边电压一般均规定为100伏，以供给电压表、功率表及千瓦小时表和继电器的电压线圈所需要的电压。

把大电流按规定比例转换为小电流的电气设备，称为电流互感器。

电流互感器副边的电流一般规定为5安或1安，以供给电流表、功率表、千瓦小时表和继电器的电流线圈电流。

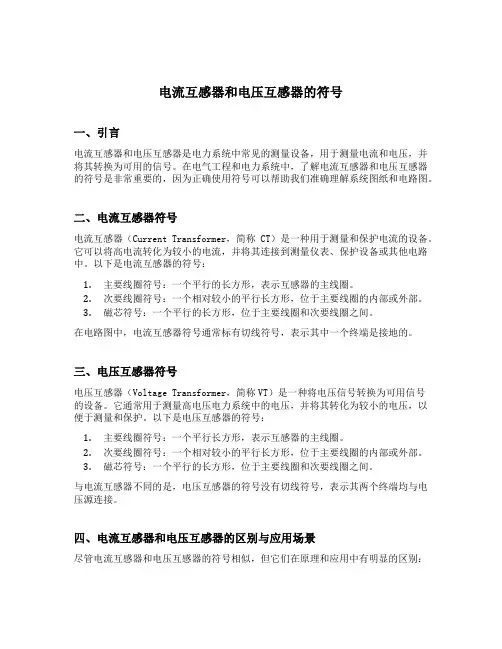

电流互感器和电压互感器的符号一、引言电流互感器和电压互感器是电力系统中常见的测量设备，用于测量电流和电压，并将其转换为可用的信号。

在电气工程和电力系统中，了解电流互感器和电压互感器的符号是非常重要的，因为正确使用符号可以帮助我们准确理解系统图纸和电路图。

二、电流互感器符号电流互感器（Current Transformer，简称CT）是一种用于测量和保护电流的设备。

它可以将高电流转化为较小的电流，并将其连接到测量仪表、保护设备或其他电路中。

以下是电流互感器的符号：1.主要线圈符号：一个平行的长方形，表示互感器的主线圈。

2.次要线圈符号：一个相对较小的平行长方形，位于主要线圈的内部或外部。

3.磁芯符号：一个平行的长方形，位于主要线圈和次要线圈之间。

在电路图中，电流互感器符号通常标有切线符号，表示其中一个终端是接地的。

三、电压互感器符号电压互感器（Voltage Transformer，简称VT）是一种将电压信号转换为可用信号的设备。

它通常用于测量高电压电力系统中的电压，并将其转化为较小的电压，以便于测量和保护。

以下是电压互感器的符号：1.主要线圈符号：一个平行长方形，表示互感器的主线圈。

2.次要线圈符号：一个相对较小的平行长方形，位于主要线圈的内部或外部。

3.磁芯符号：一个平行的长方形，位于主要线圈和次要线圈之间。

与电流互感器不同的是，电压互感器的符号没有切线符号，表示其两个终端均与电压源连接。

四、电流互感器和电压互感器的区别与应用场景尽管电流互感器和电压互感器的符号相似，但它们在原理和应用中有明显的区别：1.原理：电流互感器根据电流感应定律，通过变压器的原理将高电流转变为低电流；电压互感器则根据电压感应定律，通过变压器的原理将高电压转变为低电压。

2.比例关系：电流互感器的次级电流与主线圈电流成比例关系；电压互感器的次级电压与主线圈电压成比例关系。

3.应用场景：电流互感器通常用于测量高电流，并将其转化为低电流信号进行测量和保护；电压互感器通常用于测量高电压，并将其转化为低电压信号，以便于测量和保护。

目录1. 概述 (2)2. 电压互感器 (2)2.1. 基本介绍 (2)2.2. 主要类型 (3)2.3. 工作原理 (3)2.4. 注意事项 (4)2.5. 铭牌标志 (5)2.6. 基本作用 (5)2.7. 接线方式 (5)2.8. 常见异常 (6)3. 电流互感器 (7)3.1. 基本介绍 (7)3.2. 基本原理 (7)3.3. 型号参数 (8)3.4. 使用原则 (10)3.5. 校验方法 (11)3.6. 注意事项 (12)1.概述互感器在供配电系统中主要分为两种：电压互感器和电流互感器。

在供配电系统中，大电流、高电压有时不能直接用电流表和电压表来测量，必须通过互感器按比例减小后测量。

互感器的内部结构就是变压器。

按照变压器的原理运行。

互感器和变压器的工作原理相同,都是运用电磁感应原理来工作的.变压器的作用是将一种等级的电压变换成另一种等级的同频率的电压,它只能实现电压的变换,不能实现功率的变换.互感器分为电压互感器和电流互感器.电压互感器的作用是供给测量仪表,继电器等电压,从而正确的反映一次电气系统的各种运行情况.使测量仪表,继电器等二次电气系统与一次电气系统隔离,以保证人员和二次设备的安全,将一次电气系统的高电压变换成同意标准的低电压值(100伏,100/1.732伏,100/3伏). 电力互感器的作用与电压互感器的作用基本相同,不同的就是电流互感器是将一次电气系统的大电流变换成标准的5安或1安供给继续电器,测量仪表的电流线圈。

2.电压互感器2.1.基本介绍电压互感器是一个带铁心的变压器。

它主要由一、二次线圈、铁心和绝缘组成。

当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。

改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。

电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。

电压互感器、电流互感器原理电压互感器、电流互感器是电力系统中常用的测量装置，用于测量高电压和大电流。

本文将分别从电压互感器和电流互感器的原理进行介绍。

一、电压互感器原理电压互感器，简称VT，又称电压互感器、电压互感器、电压互感器等，是一种用于测量高压电缆和高压设备中电压的测量装置。

其工作原理基于互感器的原理，即利用磁感应现象。

电压互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高压设备并联连接，二次绕组与测量仪表相连。

当高压设备通电时，一次绕组中产生的磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电压成正比的电压。

这样，通过测量二次绕组中的电压，就可以得到高压设备中的电压值。

二、电流互感器原理电流互感器，简称CT，又称电流互感器、电流互感器等，是一种用于测量高电流的测量装置。

其工作原理也是基于互感器的原理。

电流互感器的主要组成部分包括铁芯、一次绕组、二次绕组和外壳。

一次绕组与高电流设备串联连接，二次绕组与测量仪表相连。

当高电流通过一次绕组时，会在铁芯中产生一个磁场，这个磁场会通过铁芯传递到二次绕组中，从而在二次绕组中诱导出一个与一次绕组中电流成正比的电流。

通过测量二次绕组中的电流，就可以得到高电流设备中的电流值。

三、电压互感器和电流互感器的特点1. 测量范围广：电压互感器和电流互感器能够测量较大范围内的电压和电流，适用于不同电力系统和设备的测量需求。

2. 高精度：电压互感器和电流互感器具有较高的测量精度，可以满足电力系统对精确测量的要求。

3. 绝缘性能好：电压互感器和电流互感器在设计和制造过程中，采用了一系列的绝缘措施，确保了其在高电压和大电流环境下的安全可靠性。

4. 动态性能好：电压互感器和电流互感器响应速度快，能够准确测量瞬态和稳态下的电压和电流。

四、电压互感器和电流互感器的应用电压互感器和电流互感器广泛应用于电力系统中的各种测量和保护装置中，如电能计量、保护继电器、故障录波器等。

电压互感器（pt）和电流互感器（ct）区别原理
电压互感器（pt）和电流互感器（ct）在原理上是⼀样的，它们都是利⽤了电磁转换的原理，不同的是磁路不同，其中电压互感器的⼀次和⼆次流过的磁通是相同的，两侧的电势合匝数成正⽐，所以根据这个原理制作的电压互感器可以测量电压，电压互感器是并在要测的电压上，⼆次就可以感应出相应的电压，电压⽐和匝数⽐倒数；⽽电流互感器是让待测电流流过互感器的线圈内部，从⽽在⼆次产⽣相应电流，⼀次电流*⼀次匝数=⼆次电流*⼆次匝数，根据磁通可以分析出电压互感器不能短路，短路回产⽣过流，电流互感器不能开路，开路会产⽣⾼压，电压互感器的等级有220kv/110v，110kv/110V，10kv/100v等各个电压等级，电流互感器有⼆次为1A和5A两⼤类，如100/5，100/1，200/1等多种型号。

互感器专业的企业⽣产制造商，⼭东探索智能科技有限公司办公室地址位于沂蒙⼭⾰命⽼区--临沂，⼭东省临沂⾼新区宝⼭
路156，于2016年05⽉09⽇在临沂⾼新技术产业开发区市场监督管理局注册成⽴，注册资本为300万，在公司发展壮⼤的3年⾥，我们始终为客户提供好的产品和技术⽀持、健全的售后服务，我公司主要经营智能电⼦产品、智能电⽓产品、磁性材料及应⽤产品、半导体材料及应⽤产品的技术开发及⽣产
美国，中国，俄罗斯，⽇本等国都有合作，质量过硬，技术⼀流值得选择合作。

联系⼈：王增发158- ------0655--------5098。

电压互感器与电流互感器的作用原理及两者区别Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】电流互感器作用及工作原理_电压互感器的作用及工作原理_电压互感器和电流互感器的区别电力系统为了传输电能，往往采用交流电压、大电流回路把电力送往用户，无法用仪表进行直接测量。

互感器的作用，就是将交流电压和大电流按比例降到可以用仪表直接测量的数值，便于仪表直接测量，同时为继电保护和自动装置提供电源，所以说电压互感器与电流互感器在电力系统中起到了非常的大的作用，而本文要介绍的就是电压互感器与电流互感器的区别以及如何使用电压互感器测量交流电路线电压。

电流互感器作用及工作原理电流互感器的主要所用是用来将交流电路中的大电流转换为一定比例的小电流（我国标准为5安倍），以供测量和继电保护只之用。

大家应该知道在发电、变电、输电、配电过程中由于用电设备的不同，电流往往从几十安到几万安都有，而且这些电路还可能伴随高压。

那么为了能够对这些线路的电路进行监控、测量，同时又要解决高压、高电流带来的危险，这时就需要用到电流互感器了。

有些人可能见过电工用的钳形表，这是一种用来测量交流电流的设备，它那个“钳”便是穿心式电流互感器。

电流互感器的结构如下图所示，可用它扩大交流电流表的量程。

在使用时，它的原线圈应与待测电流的负载线路相串联，副边线圈则与电流表串接成闭合回路，如图中右边的电路图所示。

电流互感器的原线圈是用粗导线绕成，其匝数只有一匝或几匝，因而它的阻抗极小。

原线圈串接在待测电路中时，它两端的电压降极小。

副线圈的匝数虽多，但在正常情况下，它的电动势E2并不高，大约只有几伏。

由于I1/I2=Ki（Ki称为变流比）所以I1=Ki*I2由此可见，通过负载的电流就等于副边线圈所测得的电流与变流比Ki之乘积。

如果电流表同一只专用的电流互感器配套使用，则这安培表的刻度就可按大电流电路中的电流值标出。

一、电流互感器的作用电流互感器是电力系统中很重要的一个一次设备,其原理是根据电磁感应原理而制造的.它的一次线圈匝数很少,通常采用单匝线圈,即一根铜棒或一根铜排.二次线圈主要接测量仪表或继电器的线圈.电流互感器的二次侧不能开路运行,当二次侧开路时,一次侧的电流主要用于激磁,这样会在二次侧感应出很高的电压,从而危及二次设备和人身的安全,也会造成电流互感器烧毁。

其主要作用是:1、将很大的一次电流转变为标准的5安培。

2、为测量装置和继电保护的线圈提供电流。

3、对一次设备和二次设备进行隔离。

二、电压互感器的作用是把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。

同时，使用电压互感器可以将高电压与电气工作人员隔离。

电压互感器虽然也是按照电磁感应原理工作的设备，但它的电磁结构关系与电流互感器相比正好相反。

电压互感器二次回路是高阻抗回路，二次电流的大小由回路的阻抗决定。

当二次负载阻抗减小时，二次电流增大，使得一次电流自动增大一个分量来满足一、二次侧之间的电磁平衡关系。

可以说，电压互感器是一个被限定结构和使用形式的特殊变压器。

电压互感器是发电厂、变电所等输电和供电系统不可缺少的一种电器。

精密电压互感器是电测试验室中用来扩大量限，测量电压、功率和电能的一种仪器。

电压互感器和变压器很相似，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

线路上为什么需要变换电压呢?这是因为根据发电、输电和用电的不同情况线路上的电压大小不一，而且相差悬殊，有的是低压220V 和380V，有的是高压几万伏甚至几十万伏。

电流互感器和电压互感器1）电流互感器与电压互感器在正常运行时，工作状态也不同：电流互感器二次侧可以短路，但不得开路，二次侧一旦开路时，会产生很大的开路电压；电压互感器二次侧可以开路，但不得短路，二次侧一旦短路时，会产生很大的短路电流。

2）电流互感器与电压互感器接入电路的方式也不同：电流互感器串联在火线或零线上；电压互感器并联在火线和零线之间。

3）相对于二次侧的负荷来说：电压互感器的一次侧内阻抗较小以至可以忽略，可以认为：电压互感器是一个内阻很小的电压源；而电流互感器的一次侧内阻很大，以至可以认为：电流互感器是一个内阻无穷大的电流源。

4）电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密度下降；电流互感器正常工作时磁通密度很低，而二次侧开路时，一次侧励磁电流变得很大，使磁通密度大大增加，有时甚至远远超过饱和值。

电流互感器与电压互感器的工作原理互感器的原理与变压器的原理没任何区别，由一、二次绕组，加铁芯构成。

可以这样说：电流、电压互感器就是容量极小的变压器，以不同方式接入电路，可分别实现测量电流、测量电压的功能。

电流互感器的工作原理在测量交变大电流时，为能够安全测量，在＜★火线或零线上★＞串联一个变压器(/电流互感器)(接在变压器的输入端)，这个变压器的输出端接入电流表，由于输入线圈的匝数小于输出线圈的匝数，因此输出电流小于输入电流；这时的输出电压大于输入电压。

但是由于变压器(/电流互感器)是串联在电路中，所以输入电压很小，输出电压也不大，电流互感器就是升压(降流)变压器。

但是，当电流互感器一次侧接入电路，而将二次侧开路时，二次侧线圈会产生很高的感应电压，以致损坏仪表绝缘甚至烧坏仪表，对测量人员也造成危险。

电压互感器的工作原理在测量交变大电压时，为能够安全测量，在＜★火线和零线间★＞并联一个变压器（接在变压器的输入端），这个变压器的输出端接入电压表，由于输入线圈的匝数大于输出线圈的匝数，因此输出电压小于输入电压，电压互感器就是降压变压器。
