按键模块编程思路

单片机按键模块设计一、硬件设计1、按键的类型选择按键的类型有很多种，常见的有机械按键和触摸按键。

机械按键通过金属触点的闭合和断开来产生电信号，具有成本低、可靠性高的优点，但寿命相对较短，容易产生抖动。

触摸按键则通过电容感应或电阻感应来检测触摸动作，寿命长、外观美观，但成本相对较高，且容易受到外界干扰。

在一般的单片机应用中，机械按键通常是更经济实用的选择。

2、按键的连接方式按键可以采用独立式连接或矩阵式连接。

独立式连接适用于按键数量较少的情况，每个按键单独连接到单片机的一个 I/O 口上，这种方式简单直观，但占用的 I/O 口资源较多。

矩阵式连接则适用于按键数量较多的情况，通过将按键排列成矩阵形式，利用行线和列线的交叉点来识别按键，大大节省了 I/O 口资源，但编程相对复杂。

以 4×4 矩阵按键为例，我们需要 8 个 I/O 口，其中 4 个作为行线，4 个作为列线。

当某个按键被按下时，对应的行线和列线会接通，通过扫描行线和列线的状态，就可以确定被按下的按键。

3、上拉电阻的使用为了保证单片机能够正确检测按键的状态，通常需要在按键连接的I/O 口上加上拉电阻。

上拉电阻将I/O 口的电平拉高，当按键未按下时，I/O 口处于高电平；当按键按下时，I/O 口被拉低为低电平。

上拉电阻的阻值一般在10KΩ 左右。

4、消抖处理由于机械按键在按下和释放的瞬间，触点会产生抖动，导致单片机检测到的电平不稳定。

为了消除这种抖动，通常采用软件消抖或硬件消抖的方法。

软件消抖是在检测到按键状态变化后，延迟一段时间（一般为10ms 20ms），再次检测按键状态，如果状态保持不变，则认为按键有效。

这种方法简单易行，但会增加程序的执行时间。

硬件消抖则是通过在按键两端并联电容或使用专用的消抖芯片来实现。

电容可以吸收触点抖动产生的尖峰脉冲，使电平稳定。

但硬件消抖会增加硬件成本和电路复杂度。

二、软件编程1、按键扫描程序在软件编程中，需要编写按键扫描程序来检测按键的状态。

单片机门铃设计随着人们生活水平的提高，门铃在人们的日常生活中扮演着越来越重要的角色。

单片机门铃设计，不仅可以满足基本的门铃功能，还可以实现一些更智能化、个性化的需求。

本文将介绍一种基于单片机的门铃设计方案，包括硬件和软件两部分。

单片机门铃设计的电路主要由单片机、按键、扬声器和LED等组成。

其中，单片机选用AT89C51，它具有价格便宜、使用广泛等特点。

按键用于触发门铃，扬声器用于发出声音，LED用于显示门铃状态。

单片机门铃设计的电路原理图如图1所示。

当按键被按下时，单片机接收到信号，触发扬声器发出声音，同时LED显示门铃状态。

单片机门铃设计的程序设计语言采用C语言。

C语言具有可读性强、易于维护等特点，能够满足单片机门铃设计的需求。

单片机门铃设计的程序流程图如图2所示。

当按键被按下时，程序进入中断处理函数，通过调用一个播放声音的函数来触发扬声器发出声音，同时更新LED显示状态。

在实验中，我们首先搭建了硬件电路，然后编写了单片机门铃设计的程序并烧录到单片机中。

在按键被按下时，我们听到了清脆的铃声，并且LED灯亮起，表示门铃已经触发。

通过实验，我们验证了单片机门铃设计的可行性和实用性。

该设计方案不仅实现了基本的门铃功能，还具有智能化、个性化的特点。

由于采用了单片机控制，该门铃还具有安装方便、调试简单等优点。

本文介绍了一种基于单片机的门铃设计方案。

该方案通过软硬件结合的方式实现了智能化、个性化的门铃功能，具有较高的实用价值和应用前景。

同时，该设计方案也具有一定的创新性和探索性，为其他嵌入式系统的设计提供了参考和借鉴。

智能门铃系统设计：基于51单片机的创新方案随着科技的不断发展，智能家居成为了现代生活的新宠。

其中，智能门铃系统作为智能家居的重要组成部分，具有方便、实用、安全等优点。

本文基于51单片机，设计了一种智能门铃系统，旨在提高家居安全性和生活品质。

传统的门铃系统一般由普通单片机或嵌入式系统作为主控芯片，通过按键或感应器触发铃声输出。

事件2
事件3
项目一、读取按键模块的值 项目二、按键控制灯闪烁 项目三、按ቤተ መጻሕፍቲ ባይዱ控制红绿灯（自助式红 绿灯）
按键元件与主控板连接
电源负极（接地）
电源正极（+5V）
IO引脚
2.红外传感器模块的使用
3.光线模块和声音模块的使用
02 模拟传感器
1.旋钮电位器模块和元件
项目一、旋钮电位器调节灯的闪烁频率 项目二、旋钮电位器调节灯的亮度 项目三、旋钮电位器调节红绿灯通行时间
态； • 3. 当电位器旋钮向另外一端旋转时，LED_A亮度逐渐降低，LED_B处于
熄灭状态； • 4. 当电位器旋钮达到中间位置时，LED_A、LED_B都处于熄灭状态； • 5. 继续向另外一端旋转电位器，LED_B逐渐变亮，LED_A处于熄灭状态； • 6. 当电位器旋钮达到另外一端时，LED_B达到最亮，LED_A处于熄灭状
图形化编程（二）传感器使用
01 数字传感器
电子模块
输入模块——给主控板输入信息，主控板通过程序对信息进行处理 和运算，并控制输出
按键模块 红外模块 声音模块 光线模块 旋钮电位器模块 灰度模块 温度模块 超声波模块 红外遥控
1.按键模块的使用
选择结构
逻辑模块——如果那么（ if语句）
条件？
事件1
态。
绘制流程图
开始
定义变量turn、 LED_A、LED_B
条件循环
电位器A1赋值给变 量turn数码管显示
Y
N
turn<512
变量LED_A与turn在 0-512映射到255-0
变量LED_B与turn在5121023映射到0-255
LED灯接D1，亮度LED_A LED灯接D2，亮度为0

下面我们来看看多个按键的情况 吧
一般情况下，如果多个按键每个都直接接在单片机的 I/O 上的话会占用很多的 I/O 资源。比 较合理的一种做法是，按照行列接成矩阵的形式。按键接在每一个的行列的相交处。这样对 于 m 行 n 列的矩阵，可以接的按键总数是 m*n。这里我们以常见的 4*4 矩阵键盘来讲解矩阵 键盘的编程。
/******************************************
* 此模块所需相关支持库
*
******************************************/
#include"regx52.h"
#define uint8 unsigned char
#define uint16 unsigned int
bit bdata StartScan = 0 ;//此变量需放在定时中断中置位
else
{
//SHOW_ICON
}
}
}
每次执行读键盘函数时，只是对一些标志进行判断，然后退出。因此能够充分的利用 CPU 的资源。同时可以处理连发按键。此按键扫描按键函数可以直接放在主函数中。如果感觉按 键太过灵敏或者迟钝则改一下相关消抖动的宏定义即可。此函数也可以通过中断标志位进行 定时的扫描。此时，需要添加一个定时标志位，并将相关消抖动的和连击时间的宏定义改小 即可。然后在主程序类似下面这样写即可
这个流程是好多教科书上的做法。可惜，误导了好多人。为什么呢。因为它根本就没有考虑 实际情况。我们根据这幅流程图来写它的代码看看。
unsigned char v_ReadKey_f( void )
{
unsigned char KeyPress ;

节日彩灯控制器课程设计报告c语言节日彩灯控制器课程设计报告一、引言随着科技的不断进步，现代人们的生活越来越依赖于电子产品。

而在各种电子产品中，微控制器是其中非常重要的一种。

本次课程设计是基于C语言，利用单片机实现节日彩灯控制器。

二、设计目标本次课程设计的主要目标是通过C语言编写程序，利用单片机实现对彩灯进行控制。

具体地说，需要实现以下功能：1. 彩灯颜色切换：通过按键进行彩灯颜色的切换；2. 彩灯亮度调节：通过按键进行彩灯亮度的调节；3. 彩灯闪烁效果：通过按键实现彩灯闪烁效果。

三、硬件设计本次课程设计所使用的硬件如下：1. 单片机：STC89C52；2. LED彩灯模块；3. 5V直流电源；4. 按键模块。

四、软件设计1. 程序框架本次课程设计采用模块化编程思想，将整个程序分为三个模块：LED 控制模块、按键扫描模块和主函数模块。

其中，LED控制模块主要实现对彩灯的控制；按键扫描模块用于检测按键是否被按下，并将按键状态传递给主函数模块；主函数模块则是整个程序的核心，用于调用其他两个模块的函数，并根据按键状态进行相应的处理。

2. 程序流程（1）LED控制模块LED控制模块主要实现对彩灯颜色、亮度以及闪烁效果的控制。

具体流程如下：a. 初始化：设置P1口为输出口；b. 颜色切换：通过改变P1口输出电平来实现彩灯颜色的切换；c. 亮度调节：通过PWM技术来实现彩灯亮度的调节；d. 闪烁效果：通过定时器中断来实现彩灯闪烁效果。

（2）按键扫描模块按键扫描模块主要用于检测按键是否被按下，并将按键状态传递给主函数模块。

具体流程如下：a. 初始化：设置P3口为输入口；b. 扫描按键状态：循环检测P3口输入电平，如果检测到输入电平为低电平，则说明相应的按键被按下，将按键状态传递给主函数模块。

（3）主函数模块主函数模块是整个程序的核心，用于调用其他两个模块的函数，并根据按键状态进行相应的处理。

具体流程如下：a. 初始化：调用LED控制模块和按键扫描模块的初始化函数；b. 循环执行：循环检测按键状态，根据不同的按键状态调用LED控制模块中相应的函数实现彩灯控制。

双极型晶体管和场效应管在电路中几乎都是用小信号来控制大电流的。
器件介绍：
双极型晶体管：
晶体三极管有三只引脚，分别叫做B（基极）、C（集电极）、E（发射极）。三个引脚的功能
可以概述为：基极相当于控制台，集电极代表收集电流、发射极代表射出电流。
B：Base
C：Collector
E：Emitter
晶体三极管分为NPN和PNP两种类型。注意：不同型号三极管的E、B、C三个引脚位置不 同，具体需要区分。
器件介绍： 二极管：是常见的半导体器件之一。二极管有很多类型，下图是最为常见
的二极管封装。转换成直流电压和电流的电路中。有一个PN结。
二极管的特性是单向导电性。所以二极管经常在把交流电压和电流穿换成 直流电压和电流的电路中。
前面课程讲到的LED也是二极管的一种。二极管是极性 器件，其中有色环的一端为二极管的阴极。不同类型的二极 管的符号不同，PN结二极管的符号如右图。
器件介绍：
晶体管 严格意义上讲，晶体管泛指一切以 半导体材料为基础的但医院建，包括各种半
导体材料制成的二极管、三极管等。习惯上来讲，晶体管多指双极型晶体管和场效 应晶体管。其中双极型晶体管又简称晶体三极管。有两个PN结。
双极型晶体管和场效应管的主要区别在于：双极型晶体管是一种电流控制型半导体效应 器件，需要在控制端（基极）输入或输出电流；场效应管是电压控制型半导体器件，只需要 电压。
NPN型晶体三极管
VCC
高 电 平 导 通
NPN型晶体三极管通常情况下，是断开状态，当一个小 的电流流入基极B或一个小的正向偏压加在基极和发射极时， 它就处于导通状态，允许一个较大的集电极-发射极电流，用 于开关电路和放大电路。
PNP型晶体三极管

单片机按键模块设计（二）引言概述：本文将介绍单片机按键模块设计的相关内容。

按键模块在嵌入式系统中被广泛应用，能够方便地实现对系统的控制和操作。

本文将从五个大点进行阐述，包括按键模块原理介绍、按键类型选择、按键电路设计、按键功能实现和按键模块调试。

通过详细介绍和分析，将帮助读者更好地理解和使用单片机按键模块。

正文：1. 按键模块原理介绍- 按键模块是通过触发按键开关来产生不同信号的模块。

它由按键开关和其它电路组成，可以实现按键信号的检测和处理。

- 常见的按键模块原理包括矩阵式按键、独立式按键和编码式按键。

每种原理都有其适用的场景和特点。

2. 按键类型选择- 按键的类型包括机械按键和触摸按键。

机械按键通常使用弹簧结构，稳定可靠，适用于精确操作。

触摸按键使用电容或电阻感应原理，触摸灵敏，外观简洁。

- 在选择按键类型时，需要根据具体应用场景和用户需求，综合考虑按键的性能、可靠性、成本等因素。

3. 按键电路设计- 按键电路设计要考虑按键的接入、滤波、去抖动等问题。

接入问题包括按键引脚的连接和布局。

滤波问题可以通过外部电容电路实现，防止因按键抖动引起的干扰。

去抖动问题可以通过软件或硬件的方式解决，确保按键信号的稳定和准确。

4. 按键功能实现- 按键的功能实现可以通过编程来完成。

根据按键的不同组合或按下时间等条件，可以触发不同的功能操作。

- 常见的按键功能包括开关控制、菜单选择、模式切换等。

通过编程，可以灵活地定制按键功能，满足不同应用的需求。

5. 按键模块调试- 按键模块的调试主要包括按键动作测试、按键信号检测和按键功能验证。

通过合理的测试和验证，可以确保按键模块的正常工作。

- 调试可以通过示波器、调试工具等设备来实现。

通过观察按键信号的波形和分析按键功能的实现情况，可以排查和解决可能存在的问题。

总结：本文从按键模块原理介绍、按键类型选择、按键电路设计、按键功能实现和按键模块调试五个大点进行了详细阐述。

通过本文的介绍，读者可以了解到单片机按键模块设计的基本原理和实现方法，从而能够更好地应用于具体的嵌入式系统中。

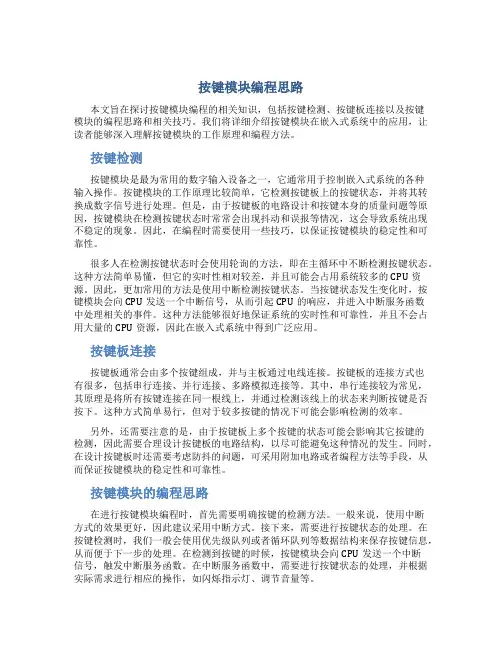

按键模块编程思路本文旨在探讨按键模块编程的相关知识，包括按键检测、按键板连接以及按键模块的编程思路和相关技巧。

我们将详细介绍按键模块在嵌入式系统中的应用，让读者能够深入理解按键模块的工作原理和编程方法。

按键检测按键模块是最为常用的数字输入设备之一，它通常用于控制嵌入式系统的各种输入操作。

按键模块的工作原理比较简单，它检测按键板上的按键状态，并将其转换成数字信号进行处理。

但是，由于按键板的电路设计和按键本身的质量问题等原因，按键模块在检测按键状态时常常会出现抖动和误报等情况，这会导致系统出现不稳定的现象。

因此，在编程时需要使用一些技巧，以保证按键模块的稳定性和可靠性。

很多人在检测按键状态时会使用轮询的方法，即在主循环中不断检测按键状态。

这种方法简单易懂，但它的实时性相对较差，并且可能会占用系统较多的CPU资源。

因此，更加常用的方法是使用中断检测按键状态。

当按键状态发生变化时，按键模块会向CPU发送一个中断信号，从而引起CPU的响应，并进入中断服务函数中处理相关的事件。

这种方法能够很好地保证系统的实时性和可靠性，并且不会占用大量的CPU资源，因此在嵌入式系统中得到广泛应用。

按键板连接按键板通常会由多个按键组成，并与主板通过电线连接。

按键板的连接方式也有很多，包括串行连接、并行连接、多路模拟连接等。

其中，串行连接较为常见，其原理是将所有按键连接在同一根线上，并通过检测该线上的状态来判断按键是否按下。

这种方式简单易行，但对于较多按键的情况下可能会影响检测的效率。

另外，还需要注意的是，由于按键板上多个按键的状态可能会影响其它按键的检测，因此需要合理设计按键板的电路结构，以尽可能避免这种情况的发生。

同时，在设计按键板时还需要考虑防抖的问题，可采用附加电路或者编程方法等手段，从而保证按键模块的稳定性和可靠性。

按键模块的编程思路在进行按键模块编程时，首先需要明确按键的检测方法。

一般来说，使用中断方式的效果更好，因此建议采用中断方式。

引言概述：单片机按键模块设计在嵌入式系统中具有重要的作用，通过设计合理的按键模块可以方便用户与系统进行交互操作。

本文将从按键模块的硬件设计、按键扫描算法、按键去抖动、按键中断以及按键模块的应用等五个方面进行详细阐述。

正文内容：一、按键模块的硬件设计1.按键类型的选择：根据具体应用需求和用户操作方式，选择合适的按键类型，如矩阵键盘、独立按键等。

2.输入电压与电流的确定：根据按键的工作电压和电流要求，选择合适的电源电压和外部电阻。

3.按键与单片机的连接方式：根据按键的类型，确定按键与单片机的连接方式，如直接连接、串口连接等。

4.按键模块的尺寸与外观设计：根据实际应用场景和外观要求，确定按键模块的尺寸和外观设计。

二、按键扫描算法1.串行扫描算法：逐个扫描按键，判断按键是否按下。

2.并行扫描算法：同时扫描多个按键，减少扫描时间。

3.矩阵扫描算法：通过行列扫描按键，减少IO口的使用。

4.多级扫描算法：分为多级扫描，通过级联的方式减少IO口的占用。

三、按键去抖动1.硬件去抖动方法：通过添加电容、电阻等元件，使按键在按下与释放时产生延时，从而避免按键的误触发。

2.软件去抖动方法：通过软件延时的方式，根据按键的状态变化进行判断，确保按键的稳定性。

四、按键中断1.外部中断方式：通过配置外部中断向量表、中断触发方式等参数，实现按键的中断处理。

2.内部中断方式：通过编程控制，设置相关寄存器的值，实现按键的中断处理。

五、按键模块的应用1.电子产品应用：如智能家居、智能门锁等，用户可以通过按键模块进行系统操作。

2.工业自动化应用：如、自动控制设备等，按键模块用于操作控制和调试调整参数。

3.仪器仪表应用：如数字化示波器、频谱仪等，按键模块用于功能切换和参数调整。

4.通信设备应用：如无线对讲机、方式等，按键模块用于频道切换、音量调节等功能。

5.汽车电子应用：如车载导航、车载音响等，按键模块用于操作菜单、调节音量等功能。

总结：单片机按键模块的设计涉及硬件设计、按键扫描算法、按键去抖动、按键中断以及应用等多个方面。

「雕爷学编程」Arduino动⼿做（26）——4X4矩阵键盘模块37款传感器与模块的提法，在⽹络上⼴泛流传，其实Arduino能够兼容的传感器模块肯定是不⽌37种的。

鉴于本⼈⼿头积累了⼀些传感器和模块，依照实践出真知（⼀定要动⼿做）的理念，以学习和交流为⽬的，这⾥准备逐⼀动⼿试试做实验，不管成功与否，都会记录下来---⼩⼩的进步或是搞不定的问题，希望能够抛砖引⽟。

【Arduino】108种传感器模块系列实验（资料+代码+图形+仿真）实验⼆⼗六：4X4矩阵键盘模块（轻触式按键）矩阵键盘是单⽚机外部设备中所使⽤的排布类似于矩阵的键盘组。

矩阵式结构的键盘显然⽐直接法要复杂⼀些，识别也要复杂⼀些，列线通过电阻接正电源，并将⾏线所接的单⽚机的I/O⼝作为输出端，⽽列线所接的I/O⼝则作为输⼊。

由于电路设计时需要更多的外部输⼊，单独的控制⼀个按键需要浪费很多的IO资源，所以就有了矩阵键盘，常⽤的矩阵键盘有4X4和8X8,其中⽤的最多的是4X4。

⼯作原理矩阵键盘⼜称为⾏列式键盘，它是⽤4条I/O线作为⾏线，4条I/O线作为列线组成的键盘。

在⾏线和列线的每⼀个交叉点上，设置⼀个按键。

这样键盘中按键的个数是4X4个。

这种⾏列式键盘结构能够有效地提⾼单⽚机系统中I/O⼝的利⽤率。

由于单⽚机IO端⼝具有线与的功能，因此当任意⼀个按键按下时，⾏和列都有⼀根线被线与，通过运算就可以得出按键的坐标从⽽判断按键键值。

⾏列扫描法原理1、使⾏线为编程的输⼊线，列线是输出线，拉低所有的列线，判断⾏线的变化，如果有按键按下，按键按下的对应⾏线被拉低，否则所有的⾏线都为⾼电平。

2、在第⼀步判断有键按下后，延时10ms消除机械抖动，再次读取⾏值，如果此⾏线还处于低电平状态则进⼊下⼀步，否则返回第⼀步重新判断。

3、开始扫描按键位置，采⽤逐⾏扫描，每间隔1ms的时间，分别拉低第⼀列，第⼆列，第三列，第四列，⽆论拉低哪⼀列其他三列都为⾼电平，读取⾏值找到按键的位置，分别把⾏值和列值储存在寄存器⾥。

按键模块及其功能介绍一、按键模块的概述按键模块是一种常见的电子元件，它通常用于控制电子设备的开关、调节音量等操作。

按键模块包括按键、按键开关、按键矩阵等部分，其主要功能是接收用户的操作信号并将其转换为数字信号输出给单片机或其他电子设备。

二、按键模块的组成部分1. 按键：按键是指用户用手指轻触时会产生弹性反弹力的按钮。

它通常由一个塑料或金属外壳和一个机械式弹簧组成，可以通过手指轻松地进行操作。

按键一般分为有源和无源两种类型，其中有源按键需要外部供电才能正常工作。

2. 按键开关：按键开关是指将用户操作转换为数字信号输出的装置。

它通常由触点、弹簧、外壳等部分组成，当用户轻触按钮时，触点会闭合产生一个数字信号输出给单片机或其他电子设备。

3. 按键矩阵：按键矩阵是将多个按键连接在一起形成一个矩阵结构的装置。

它可以有效地减少接线数量和空间占用，并且可以通过编程实现多个按键的同时检测。

三、按键模块的功能特点1. 稳定性高：按键模块采用机械式弹簧设计，具有较高的稳定性和可靠性，可以长时间稳定地工作。

2. 节省空间：按键模块可以采用按键矩阵的形式进行设计，有效地节省了空间和接线数量。

3. 易于操作：按键模块通常采用人体工学设计，手感舒适，操作简单方便。

4. 低功耗：按键模块通常只需要极少量的电流即可正常工作，功耗较低。

四、按键模块的应用领域1. 家电控制：按键模块可以用于控制家电设备的开关、调节音量等操作。

2. 工业自动化：按键模块可以用于工业自动化设备中，实现对机器人、传送带等设备的控制。

3. 汽车电子：按键模块可以用于汽车电子系统中，实现对车窗、后视镜等设备的控制。

4. 医疗设备：按键模块可以用于医疗设备中，实现对治疗仪器、呼吸机等设备的控制。

五、按键模块的选型原则1. 稳定性：选择稳定性高的按键模块，可以保证设备长时间稳定地工作。

2. 可靠性：选择可靠性高的按键模块，可以减少故障率和维修成本。

3. 适用性：选择适用于自己设备的按键模块，可以确保其功能和效果符合要求。

单片机实现触摸键盘技术触摸键盘技术可以通过单片机实现，这种技术使用户能够通过触摸屏幕或触摸按键进行输入操作，替代了传统的物理按键，提供了更加便捷和灵活的输入方式。

触摸键盘技术的实现涉及到多个方面的知识，包括硬件设计和软件编程。

在硬件设计方面，我们需要选择合适的触摸屏幕或触摸按键模块，并与单片机进行连接。

在软件编程方面，需要编写相应的驱动程序和应用程序，实现触摸键盘的功能。

下面将详细介绍触摸键盘技术的实现步骤。

一、选择合适的触摸屏幕或触摸按键模块在选择触摸屏幕或触摸按键模块时，需要考虑它们的硬件接口和性能指标。

通常情况下，触摸屏幕模块使用SPI或I2C接口与单片机进行通信，触摸按键模块使用GPIO接口进行输入。

此外，还需要考虑模块的精度、灵敏度、稳定性等性能指标，以满足具体应用需求。

二、连接触摸屏幕或触摸按键模块将选定的触摸屏幕或触摸按键模块与单片机进行连接。

具体的连接方式取决于模块的硬件接口。

如果是触摸屏幕模块，可以通过SPI或I2C接口连接到单片机的相应引脚上。

如果是触摸按键模块，可以通过GPIO接口连接到单片机的输入引脚上。

三、编写触摸键盘驱动程序编写触摸键盘的驱动程序，用于与触摸屏幕或触摸按键模块进行通信，并获取用户输入的数据。

驱动程序需要实现以下功能：1.初始化模块：初始化触摸屏幕或触摸按键模块，配置相关参数。

2.检测触摸事件：周期性地检测触摸事件，包括触摸按下、触摸移动和触摸释放等事件。

3.获取坐标数据：在触摸事件发生时，获取触摸坐标数据，可以通过模块提供的接口实现。

4.处理输入数据：根据获取到的坐标数据，将其转换为具体的按键输入，可以使用坐标与按键的对应关系表进行转换。

四、编写触摸键盘应用程序在单片机上编写触摸键盘的应用程序，用于处理用户的输入和实现相应的功能。

应用程序需要实现以下功能：1.显示界面：根据应用需求，通过单片机的显示模块显示相应的界面，如按钮、菜单等。

2.响应输入：通过触摸键盘驱动程序获取用户的输入数据，并根据输入数据执行相应的操作，如按钮的点击、菜单的选择等。

C语言嵌入式系统编程修炼之五键盘操作键盘操作在嵌入式系统中是非常常见和重要的一项功能。

通过键盘操作，我们可以与嵌入式系统进行交互，实现一些基本的功能，如控制LED 灯的亮灭、调整音量等。

本文将介绍如何在C语言中实现键盘操作。

在嵌入式系统中，通常会使用外部键盘模块来实现键盘操作。

外部键盘模块会通过一些IO口与嵌入式系统连接，当按下键盘上的按键时，会通过IO口发送一个信号给嵌入式系统，嵌入式系统通过读取IO口的状态来获取按键信息。

首先，我们需要配置IO口的工作模式。

在大多数的嵌入式系统中，IO口可以设置为输入模式或输出模式。

对于键盘操作来说，我们需要将IO口设置为输入模式。

可以通过设置相应的寄存器或调用相应的库函数来实现。

接下来，我们需要在程序中不断地读取IO口的状态，以获取按键信息。

可以使用轮询的方式，即不断地读取IO口的状态，当IO口的状态发生变化时，说明有按键被按下。

也可以使用中断的方式，即当IO口的状态发生变化时，触发一个中断，中断服务程序中读取IO口的状态来获取按键信息。

当获取到按键信息后，我们可以根据不同的按键来执行不同的操作。

可以使用if语句或switch语句来进行判断，根据不同的按键执行相应的代码。

例如，当按下一些按键时，可以控制LED灯的亮灭，当按下另一个按键时，可以调整音量等。

在进行键盘操作时，还需要考虑一些其他的因素。

例如，按键抖动问题。

由于按键的机械性质，当按键被按下时，会出现抖动现象，即按键会在按下和松开的过程中多次切换状态。

为了避免这种问题，我们可以在程序中添加一定的延时操作，当读取到IO口的状态发生变化后，再等待一段时间，再次读取IO口的状态，观察IO口的状态是否稳定。

另外，还需要考虑多个按键同时按下的情况。

在处理多个按键同时按下的情况时，可以使用一个变量来保存当前按下的按键信息，然后在程序中进行相应的判断和处理。

总结来说，键盘操作在嵌入式系统中是非常重要的一项功能。

通过键盘操作，我们可以与嵌入式系统进行交互，实现一些基本的功能。

3.2 四按键模块
功能描述：
集成的四按键模块，当需要多按键时使用。

应用示例——四按键控制数码管的显示
通过程序实现：
（1）当按键A被按下时，数码管显示1
（2）当按键B被按下时，数码管显示2
（3）当按键C被按下时，数码管显示3
（4）当按键D被按下时，数码管显示4
元器件列表：
1.Nduino Pro主控板×1
2.四按键模块×1
3.数码管×1
4.3Pin 2510连接线（黑）×1
5.4Pin 2510连接线（红）×1
电路连接：
Mixly程序编写:
四按键模块
打开“NOVA”模块，从“传感器”类目中拖动“四按键”模块进入编程区
选择端口号与实际电路连接一致，本例为“A2”。

选择按钮编号ABCD
选择“按下”或“松开”状态
应用示例程序。

键盘模块控制实验原理及分析报告学 院 计算机工程学院 专 业 计算机科学与技术 年级班别 09计算机科学与技术1班 学 号 2009404010150 学生姓名 柯森 指导教师 李 永2012年 1 月1 日JINGCHU UNIVERSITY OF TECHNOLOGY目录一、实验目标、实验要求和实验器材 (3)二、实验原理 (3)三、芯片的使用介绍及其在实验中的作用 (5)四、实验流程图 (7)五、实验代码及分析 (8)六、实验现象的分析说明 (14)七、实验感想 (14)一、实验目标、实验要求和实验器材实验目标：1、掌握键盘和显示器的接口方法和编程方法。

2、掌握键盘扫描和LED八段数码管显示器的工作原理。

3、了解数码管动态显示的原理。

4、了解74LS164扩展端口的方法。

实验要求：本课程设计所用实验器材主要有计算机和恒科Keil C超级仿真器的超想-3000TC 综合/仿真系统实验箱。

使用Keil uVision2软件编写、编译、运行实验程序。

实验仪器和软件都符合设计要求后，将程序下载到实验箱芯片中，则可观察到预期的实验效果，即当按下某一键时，在数码管上显示该键对应的键值。

实验器材：1、超想-3000TC综合实验仪 1 台2、KEIL仿真器 1 台3、计算机 1 台二、实验原理实验程序可分成三个模块：1、键输入模块：扫描键盘、读取一次键盘并将键值存入键值缓冲单元。

2、显示模块：将显示单元的内容在显示器上动态显示。

3、主程序：调用键输入模块和显示模块。

细分为：1、实验仪提供了8段码数码管LED显示电路，只要按地址输出相应数据，就可以实现对显示器的控制。

显示共有6位，采用动态方式显示。

8段数码管是由8155的PB0、PB1经74LS164“串转并”后输出得到。

6位位码由8155的PA0口输出，经uA2003反向驱动后，选择相应显示位。

74LS164是串行输入并行输出转换电路，串行输入的数据位由8155的PB0控制，时钟位由8155的PB1控制输出。

第1篇一、实验背景按键作为电子设备中常见的输入装置，其功能丰富，应用广泛。

本实验旨在通过设计和实现一系列按键功能，加深对按键工作原理的理解，并提高电子设计实践能力。

二、实验目的1. 掌握按键的基本原理和电路设计方法。

2. 熟悉按键在不同应用场景下的功能实现。

3. 培养电子设计实践能力，提高问题解决能力。

三、实验内容1. 实验器材：51单片机最小核心电路、按键、LED灯、电阻、电容、面包板等。

2. 实验内容：（1）单按键控制LED灯闪烁（2）按键控制LED灯点亮与熄灭（3）按键控制LED灯亮度调节（4）按键实现数字时钟调整（5）按键实现多功能计数器（6）按键实现密码输入与验证四、实验步骤1. 根据实验要求，设计电路图，并选择合适的元器件。

2. 使用面包板搭建实验电路，包括单片机、按键、LED灯、电阻、电容等。

3. 编写程序，实现按键功能。

4. 对程序进行调试，确保按键功能正常。

5. 实验完成后，撰写实验报告。

五、实验结果与分析1. 单按键控制LED灯闪烁实验结果：按下按键，LED灯闪烁；松开按键，LED灯停止闪烁。

分析：本实验通过单片机定时器实现LED灯的闪烁。

当按键按下时，定时器开始计时；当定时器达到设定时间后，LED灯点亮；定时器继续计时，当达到设定时间后，LED灯熄灭。

如此循环，实现LED灯的闪烁。

2. 按键控制LED灯点亮与熄灭实验结果：按下按键，LED灯点亮；再次按下按键，LED灯熄灭。

分析：本实验通过单片机的I/O口控制LED灯的点亮与熄灭。

当按键按下时，单片机将I/O口置为高电平，LED灯点亮；当按键再次按下时，单片机将I/O口置为低电平，LED灯熄灭。

3. 按键控制LED灯亮度调节实验结果：按下按键，LED灯亮度逐渐增加；松开按键，LED灯亮度保持不变。

分析：本实验通过单片机的PWM（脉宽调制）功能实现LED灯亮度的调节。

当按键按下时，单片机调整PWM占空比，使LED灯亮度逐渐增加；松开按键后，PWM占空比保持不变，LED灯亮度保持不变。

电容触摸按键实验心得体会电容触摸按键是一种基于电容触摸技术的按键设备，其原理是基于物体与电容板之间的电容变化来实现按键的检测。

在进行实验过程中，我对电容触摸按键的工作原理、实验步骤和目标有了更深入的了解，同时也获得了实际操作的经验和实验过程中的心得体会。

首先，我对电容触摸按键的工作原理进行了了解。

电容触摸按键的原理是根据电容的变化来判断按键的触摸与否。

当手指接触到电容板时，会改变电容板的电容值，通过检测电容值的变化来识别按键是否被触摸。

与传统的机械按键相比，电容触摸按键具有更高的灵敏度和可靠性。

在实验过程中，我首先准备了所需的材料，包括电容触摸按键模块、Arduino开发板和连接线等。

然后，我按照实验指导书上的步骤进行了实验。

首先，我将电容触摸按键模块连接到Arduino开发板上，然后通过编程来实现按键的检测和响应。

在编程的过程中，我学会了使用Arduino语言和相关函数，了解了电容触摸按键的工作原理。

通过实验，我进一步认识到了电容触摸按键的优点。

首先，电容触摸按键具有高灵敏度和高响应速度，可以实现更快捷、更精准的按键操作。

其次，电容触摸按键没有机械结构，不会出现按键损坏和按键失灵的问题，具有更长的使用寿命和更可靠的性能。

此外，电容触摸按键还具有较小的尺寸和较简洁的外观，更适合于一些小型化和美观性要求较高的应用场景。

在实验过程中，我还遇到了一些问题和困难。

首先，连接线的插拔不稳定导致电容触摸按键模块无法正常工作，我通过重新插拔连接线来解决这个问题。

其次，在编程的过程中，我遇到了一些语法错误和逻辑错误，导致按键无法正常检测和响应，我通过查找资料和调试程序来解决这些问题。

通过解决这些问题，我提高了自己的动手操作能力和问题解决能力。

总的来说，这次电容触摸按键实验让我对电容触摸技术有了更深入的了解，提高了我对按键设备工作原理和使用方法的认知。

同时，通过实际操作和问题解决，我提高了自己的动手能力和实验技巧。
