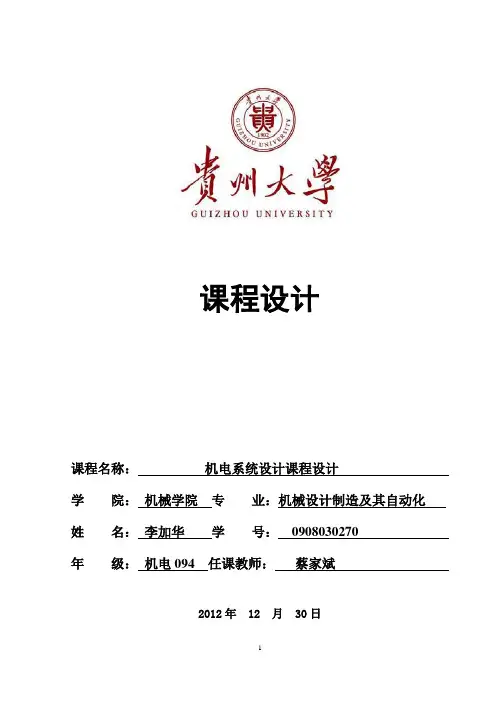

课程设计课程名称：机电系统设计课程设计学院：机械学院专业：机械设计制造及其自动化姓名：李加华学号：**********年级：机电094 任课教师：蔡家斌2012年 12 月 30日贵州大学本科课程设计诚信责任书本人郑重声明：本人所呈交的课程论文（设计），是在导师的指导下独立进行研究所完成。
课程论文（设计）中凡引用他人已经发表或未发表的成果、数据、观点等，均已明确注明出处。
特此声明。
论文（设计）作者签名：日期：贵州大学本科课程设计任务书目录摘要 (7)第一章绪论 (8)第二章总体方案的确定 (9)2.1、课程设计的任务 (9)2.2 X—Y十字工作台的设置的总体方案的确定 (9)2.2.1、系统运动方式和伺服系统 (9)2.2.2、控制系统 (9)2.2.3、X-Y工作台的传动方式 (9)2.2.4、机械系统的设计 (10)第三章机械结构设计 (11)3.1 X-Y工作台的结构简图 (11)3.1.1 工作台草图的设计 (11)3.1.2 机械系统的机械结构草图及简图 (11)3.1.3 开环控制系统 (14)3.2 步进电机系统 (15)3.2.1 步进电机的工作原理及特点 (15)第四章电路控制设计 (17)4.1 驱动电路的设计 (17)4.2 控制电路面板线路的设计 (18)4.2.1 电路的接线分析 (18)4.2.2控制电路简图 (18)4.2.3 电气接线简图 (19)4.3 操作控制面板 (19)第五章程序 (21)第六章心得体会 (28)机电系统设计课程设计摘要当今世界电子技术迅速发展，微处理器、微型计算机在各技术领域得到了广泛应用，对各领域技术的发展起到了极大的推动作用。
一个较完善的机电一体化系统，应包含以下几个基本要素：机械本体、动力与驱动部分、执行机构、传感测试部分、控制及信息处理部分。
机电一体化是系统技术、计算机与信息处理技术、自动控制技术、检测传感技术、伺服传动技术和机械技术等多学科技术领域综合交叉的技术密集型系统工程。
中国石油大学（北京）远程教育学院《机电一体化系统设计》期末复习题第一章绪论判断（A对，B错）1.工业三要素是资金、人才、技术。
2.机电一体化系统的执行机构功能是主操作功能。
答案：B A单选1、机电一体化系统机械本体的功能是（）A执行机构B动力源C固定其它部件D主操作功能2、下列哪一项是机电一体化的特性。
A装置的控制属于强电范畴B自动信息处理C支撑技术是电工技术D以机械联结为主3、机电一体化系统的主要构成装置不包含以下哪一项（）A电子装置B控制装置C驱动装置D机械装置答案：C B A问答题1、在机械工业中微电子技术应用有哪些方面，及其对机电一体化产品设计的意义？1)对机器或机组系统运行参数进行巡检传感或控制2)对机器或机组系统工作程序的控制3)用电子技术代替传统产品中机械部件完成的功能，简化产品的机械结构4)节约材料5)节能降耗对机电一体化产品设计的意义表现在：功能模块化；封装模块化；电路（板）器件微型化；可靠性高；抗干扰能力强；结构一体化；机电产品体小、性优、价廉。
2、机电一体化系统的主功能组成是那些？物质、能量、信息（工业三要素）的变换（加工处理）、传递（移动、输送）、储存（保持、积蓄、记录）3、机械电气化与机电一体化的区别机械电气化–很少考虑电器与机械的内在联系；根据机械要求选用电气传动–机械电气界限分明，以机械联结为主，装置是刚性的–装置的控制属于强电范畴，支撑技术是电工技术（电磁学，输配电）机电一体化产品的新功能、智能化进步：自动检测，自动显示，自动记录，自动信息处理，自动调节控制，自动诊断，自动保护4、简要说明机电一体化系统组成要素及其功能？五个方面，各组成及功能分别是：机械本体(构造功能:固定其它部件)；执行机构(主操作功能)；驱动部件(动力功能)；传感部件(信息检测)；控制部分(信息处理及控制)56、机电一体化的关键支撑技术有哪些？它们的作用如何？系统论、信息论、控制论是理论基础和方法论，具体来说有六个方面的关键技术：检测传感技术：是自动化、智能化、闭环控制基础信息处理技术：控制的基础,处理速度,可靠抗干扰自动控制技术：核心是计算机控制,关系着系统的静动特性和稳定性伺服传动技术：动力和运动控制实现包括电,液,气的伺服传动技术精密机械技术：基础技术涉及产品部件的模块化标准化规格化表现为减轻重量，缩小体积，提高精度，改善性能，提高可靠性系统总体技术：包括总体设计和接口设计；涉及到产品的功能分解与技术实现、系统总体综合与接口技术第二章系统总体设计判断（A对，B错）1、产品的功能、原理、结构设计，是机电一体化产品概念设计的核心内容。
