无压管道闭水试验记录试验对象：楼宇供水系统主干管道试验日期：xxxx年xx月xx日试验地点：xxxx楼宇试验仪器：压力表、水表、线尺、温度计等一、试验准备1.检查主干管道的安装质量，确保管路无损、无渗漏。
2.准备好试验仪器，并对其进行校准和检查。
3.关闭所有阀门，确保主干管道是与供水系统完全隔离的状态。
4.检查各连接处的密封，并进行必要的修补。
二、试验过程1.充水：将主干管道与水源连接，逐渐开启供水阀门，缓慢灌水至流速较快，同时保持其中一时间（如10分钟）后水流稳定。
2.定压：关闭水源进水阀，滑动卡尺测量稳定时流经的流量，用压力表测量此时的压力，记录下来。
第1次测量结果：流量：______m³/h压力：______ Mpa自动计算：管道容积=稳定时流量×时间3.观察：观察试验期间主干管道是否有渗漏现象，包括接口处和管道本体，记录下来。
渗漏情况：______4.观察压力变化：定压后，每隔30分钟测量一次压力，并记录下来。
第2次测量结果：时间：______分钟压力：______ Mpa第3次测量结果：时间：______分钟压力：______ Mpa...5.执行时长：根据试验目的与规范要求，试验需持续一定时间，通常为2小时以上。
在此期间，观察管道是否发生渗漏，并记录下来。
三、试验结果1.试验水量：计算试验期间的总流量，并与管道容积进行比较，看是否有水量损失。
第1次测量结果：总流量：______m³水量损失：______m³(自动计算：水量损失率=水量损失/管道容积×100%)2.渗漏情况：根据观察记录，总结试验期间的渗漏情况。
渗漏位置：______渗漏原因：______3.压力变化：根据压力测量结果，分析试验期间管道内压力的变化。
压力变化情况：______四、试验结论根据试验结果，判断无压管道系统是否存在漏水问题，并给出评价和建议。
备注：1.在记录中可以根据试验情况增加或减少所需的项和格式。
无压管道闭水试验记录
试验目的：
1.验证无压管道系统的密封性和稳定性。
2.确认无压管道系统在正常使用情况下是否存在漏水或渗漏现象。
试验设备和工具：
1.无压管道系统：管道、阀门、法兰等。
2.试验仪器：压力表、温度计、测量尺等。
3.试验工具：扳手、螺丝刀、密封胶等。
试验步骤：
1.清洗管道：使用清洁水对管道系统进行清洗，确保管道内部没有杂质和污垢。
2.安装阀门：按照设计要求，在管道系统的进出口处安装阀门，确保阀门处于关闭状态。
3.密封管道：在管道系统的各个连接点使用密封胶进行密封，确保不漏水。
4.填充水：用清洁水将管道系统填充至满水状态，同时打开排气阀，排出管道内部的空气。
5.关闭排气阀：当水从排气阀流出时，关闭排气阀，确保管道系统内只有水而没有空气。
6.试验压力：使用压力表测量管道系统内的压力，并记录下来。
7.压力保持：观察管道系统内的压力是否有变化，保持一段时间（例如30分钟），检查是否有压力下降或泄漏现象。
8.管道检查：对管道系统的各个连接点进行检查，确认没有漏水或渗漏现象。
9.试验结束：记录试验结果，包括试验压力和试验时长。
试验结果及分析：
在试验过程中，无压管道系统内的压力没有发生明显的变化。
在试验保持期间，未观察到任何漏水或渗漏现象。
因此，可以得出结论，无压管道系统达到了预期的密封性和稳定性要求。
实施人员：
试验日期：。
无压管道闭水试验根据国家标准《给水排水管道工程施工及验收规范》GB50268-2008的强制规定：“污水、污雨水合流至管道及湿陷土、膨胀土、流砂地区的雨水管道，必须经严密性试验合格后方可投入运行。
”一、试验准备闭水试验应编制闭水试验方案，主要内容应包括：1、基本情况：试验段排水管的性质（污水、雨水或污雨水），沟槽土质，管材名称、型号、规格、直径，试验段长度、标准井距、雨水井、检查井的型号、尺寸；2、管道两端堵头的设计；3、进水、排水、排气孔等设计；4、计时，加水量计量设备及试验用水保障；5、井距之间分隔分段；6、参加试验人员组成；7、观测与记录；8、安全保障措施。
二、试验管段必须具备的规定：1、管道与检查井、雨水井外观质量已经验收合格；2、管道与沟槽及井周均未回填土，且沟槽内无积水。
三、试验方法：（闭水试验示意图）1、封堵管道两端，且预留进水孔（带阀门）、排水孔（带阀门）与排气孔。
如果是顶管施工，其注浆孔、管节口应按设计要求封堵处理，且地下水位于管底以下。
2、试验段管道加水浸泡24小时，且管外壁均不得有渗漏水现象。
3、试验段管道设计水头不超过管顶内壁时，试验水头应以试验段上游设计水头加2m计。
4、试验段管道设计水头超过管顶内壁时，试验水头应以上游设计水头加2m 计。
5、计算出的试验水头小于10m，但已超过上游检查井口口时，试验水头应以上游检查井口口高度为准。
6、试验水头达到规定水头时开始计时，观测管道的渗水情况，试验中应不断的向试验段管内补水，保持试验水头恒定。
7、渗水量观测时间不得小于30min，以60min为宜。
8、实测渗水量计算公式：q实测渗水量[L试验管长/（min·m）]=W补水量/T实测时间×L试验管长9、观测完毕后，整理“闭水试验记录表”，计算实测渗水量，相关责任主体的参试人员签字。
10、打开出水孔阀门排水，拆除堵头等试验装置，试验结束。

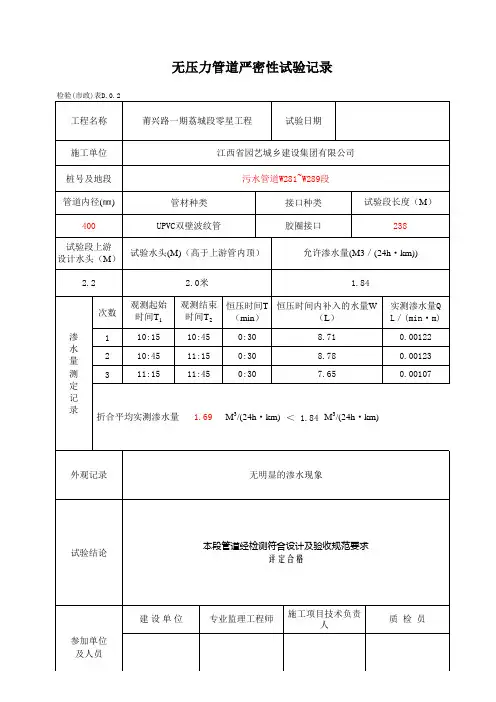

管道闭水试验记录表无压管道闭水试验允许渗水量。
