干法、湿法脱硫技术介绍福建龙净环保股份有限公司福建龙净环保股份有限公司是我国环境保护烟气净化设备制造行业中的首家上市公司（上交所、股票代码600388），作为国家级重点高新技术企业、中国环保产业重点骨干企业的龙净环保，2001年静电除尘器及其相关电气配套产品的销售总值位居全国环保设备产品制造企业首位。
从1971年创建至今，龙净环保一直致力于环保领域大气污染净化设备静电除尘器的研究和生产，通过了国家ISO9001：2000质量体系认证，产品遍布全国三十一个省、市、自治区（包括台湾地区），并出口日本、菲律宾、印度尼西亚和越南等十多个国家和地区。
龙净环保是中国环境科学学会大气环境分会唯一作为产业代表的副主任单位，中国环保产业协会电除尘专委会执行主任委员单位、脱硫除尘委员会副理主任单位。
德国鲁奇·能捷斯·比晓夫（LLB）公司是世界上最早从事烟气治理设备研制和生产的企业，已有一百多年的历史（静电除尘器的除尘效率计算公式---多依奇公式，就是该公司多依奇先生发明的）。
LLB于上世纪七十年代末，首创将循环流化床技术用于烟气脱硫，经过二十多年不断完善和提高，目前其烟气循环流化床干法脱硫技术居于世界领先水平。
LLB的烟气循环流化床干法脱硫技术业绩世界第一，特别是其拥有目前世界上唯一真正在运行的300MW机组的业绩。
在2001年引进德国鲁奇·能捷斯·比晓夫（LLB）公司具有世界先进水平的循环流化床干法烟气脱硫（CFB-FGD）和石灰石/石膏湿法烟气脱硫技术许可证后，龙净环保在作为国内唯一机电一体化专业设计制造大型电除尘器、气力输送设备专业厂家的基础上，成为目前国内唯一拥有电除尘器，大型布袋除尘器，气力输送，干、湿法烟气脱硫技术研发、设计、制造、安装综合服务能力的高水平的专业环保企业。
一．烟气循环流化床（CFB－FGD）干法脱硫工艺1．工艺描述1．1工艺流程从工艺流程图表明（见图1）：一个典型的CFB-FGD系统由吸收塔、除尘器、吸收剂制备系统、物料输送系统、喷水系统、脱硫灰输送及存储系统、电气控制系统等构成。
半干法脱硫工艺流程半干法脱硫工艺流程是一种常用的烟道气体脱硫方法，其基本原理是利用干法脱硫和湿法脱硫的优点，将二者结合起来。
以下是半干法脱硫工艺流程的简要介绍。
首先，烟道气体进入烟囱，经过除尘装置进行固体颗粒物的分离。
随后，进入半干法脱硫设备，进一步处理。
在半干法脱硫设备中，将石灰石粉末作为脱硫剂，通过喷射系统将其与烟道气体进行混合。
在混合过程中，石灰石粉末与烟道气体中的二氧化硫发生反应，生成硫化钙、石膏等产物。
接下来，将混合后的气体进入脱硫器。
脱硫器是半干法脱硫工艺的关键部分，由湿式除尘器和干式脱硫器组成。
在湿式除尘器中，进一步将烟道气体中的悬浮颗粒物和微小液滴分离出来。
这些颗粒物和液滴会与喷雾液混合，形成污水。
污水经过处理后，大部分被循环利用，少量则作为废水排放。
干式脱硫器是半干法脱硫工艺中的重要组成部分。
在干式脱硫器中，通过喷嘴将石灰石粉末喷入筛板上，形成脱硫层。
烟气经过脱硫层时，与脱硫层上的石灰石粉末反应，进一步降低烟气中的二氧化硫含量。
经过干式脱硫器处理后的烟气进入除尘器进行粉尘净化。
除尘器采用静电除尘器、袋式除尘器等技术，将烟气中的颗粒物进一步去除。
最后，经过处理后的烟道气体排放到大气中。
在排放过程中，应根据环境保护要求进行监测和处理，确保烟囱排放的气体符合相关的标准要求。
半干法脱硫工艺流程主要具有以下优点：一是具有较高的脱硫效率，能够达到90%以上；二是石灰石粉末的消耗量较湿法脱硫设备少，相应的运行费用也较低；三是由于有湿式除尘器的存在，能够有效地去除烟气中的细小颗粒物和微小液滴，减少对环境的污染。
总之，半干法脱硫工艺流程是一种较为成熟的烟道气体脱硫方法，在燃煤、燃油等工业生产过程中得到广泛应用。
随着环境保护意识的增强和法规标准的不断提高，半干法脱硫工艺将会在未来的环保工程中发挥更加重要的作用。
半干法烟气脱硫系统文章来源：徐州同鑫建材机械厂添加人：admin 添加时间：2008-11-18 17:13:36点击：1468半干法烟气脱硫系统一、半干法脱硫工艺1、介绍1997年ABB低投资烟气脱硫（FGD）技术方面的开发工作得到了广泛的报道。
这种技术将低投资与优良的性能巧妙地结合，是针对亚洲和东欧的新兴市场开发的。
采用这种脱硫技术，不管燃料中的含硫量是多少，脱硫效率都有可能达到90%以上，此外，该系统适合于已有项目的改造，它的占地面积小。
干法烟气脱硫技术常被忽略的一个主要特点是它在不增加投资的情况下提高了除尘效率。
从干法烟气脱硫系统排出的烟气可不经加热，通过已有的烟囱排出。
2、半干法工艺过程半干法工艺是利用含有石灰（氧化钙）的干燥剂或干燥的消石灰（氢氧化钙）吸收二氧化硫的，这两种吸收剂都可使用，也可以使用含适当碱性的飞灰。
任何干法烟气脱硫工艺中，关键的控制参数都是反应区内，即反应器及其后的除尘器内的烟气温度。
在相对湿度为40%至50%时，消石灰活性增强，能够非常有效地吸收二氧化硫。
烟气的相对湿度是利用给烟气内喷水的方法提高的。
在传统的干法烟气脱硫工艺中，水和石灰是以浆液的状态（不论是否循环）注入烟气的，但水分布在粉料微粒的表面，水在其中的含量仅占百分之几。
这样，吸收剂的循环量比传统干法烟气脱硫要高得多。
即，用于蒸发的表面积非常大。
进入烟气的粉料的干燥时间非常短，所以它可以采用比传统喷雾干燥技术小得多的反应器。
提高了烟气的相对湿度，足以在典型的干法脱硫操作温度或高于饱和温度10℃~20℃（实践中这一温度范围是65℃~75℃）激活石灰吸收剂二氧化硫。
水在增湿搅拌机中加入吸收剂，然后才注入烟气。
半干法技术的独到之处是所有的循环吸收剂都要在搅拌机中增湿，这样做，可以最大限度的利用循环吸收剂。
经过活化和干燥之后，烟气中干燥的循环粉料在高效的除尘器，最好是袋式除尘器中被分离出来，进入搅拌机，补充石灰也是在这里加入的。

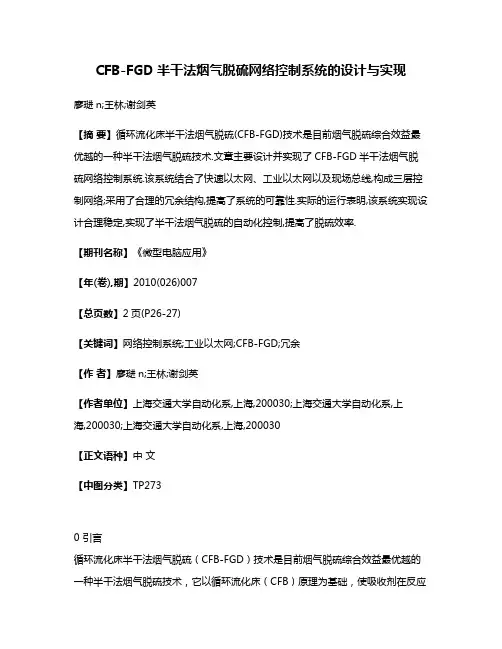

CFB-FGD半干法烟气脱硫网络控制系统的设计与实现廖琎n;王林;谢剑英【摘要】循环流化床半干法烟气脱硫(CFB-FGD)技术是目前烟气脱硫综合效益最优越的一种半干法烟气脱硫技术.文章主要设计并实现了CFB-FGD半干法烟气脱硫网络控制系统.该系统结合了快速以太网、工业以太网以及现场总线,构成三层控制网络;采用了合理的冗余结构,提高了系统的可靠性.实际的运行表明,该系统实现设计合理稳定,实现了半干法烟气脱硫的自动化控制,提高了脱硫效率.【期刊名称】《微型电脑应用》【年(卷),期】2010(026)007【总页数】2页(P26-27)【关键词】网络控制系统;工业以太网;CFB-FGD;冗余【作者】廖琎n;王林;谢剑英【作者单位】上海交通大学自动化系,上海,200030;上海交通大学自动化系,上海,200030;上海交通大学自动化系,上海,200030【正文语种】中文【中图分类】TP2730 引言循环流化床半干法烟气脱硫（CFB-FGD）技术是目前烟气脱硫综合效益最优越的一种半干法烟气脱硫技术，它以循环流化床（CFB）原理为基础，使吸收剂在反应器内多次再循环，延长了吸收剂与烟气的接触时间，从而大大提高了吸收剂的利用率。
它不但具有一般半干法脱硫工艺的许多优点，如流程简单、占地少、投资低以及副产品可以综合利用等，而且能在钙硫比很低（Ca/S=1.1～1.2）的情况下达到与湿法脱硫工艺相当的脱硫效率，达 95%左右。
图 1表示了CFB-FGD脱硫工艺流程。
图1 循环流化床半干法烟气脱硫工艺流程随着工业自动化过程控制理论和计算机技术的迅速发展，以及生产工艺对集散控制系统的可靠性、运算能力、扩展能力、开放性、操作及监控水平等方面提出了愈来愈高的要求。
传统的DCS系统已经不能满足现在过程自动化控制的设计标准和要求，迫切需要新的网络控制系统目前，各大自动化公司均有各自的控制系统产品，他们的产品结合了最先进的电子制造技术、网络通讯技术、图形及图像处理技术、现场总线技术、计算机技术和先进自动化控制理论，能够应用于各种需求的场合。
CFB系列循环流化床烟气脱硫系统系统简介循环流化床烟气脱硫技术(Circulating Fluidized Bed Flue Gas Desulfurization，简称CFB-FGD)，采用消石灰或石灰作为脱硫剂。
CFB系列循环流化床烟气脱硫装置是国电南自自主开发的干法脱硫装置，该技术国电南自具有自主知识产权，循环流化床烟气脱硫技术（简称CFB-FGD），是采用消石灰或石灰作为脱硫剂，安装在空气预热器和除尘器之间。
工艺原理与工艺流程循环流化床烟气脱硫技术，在空气预热器和除尘器之间安装循环流化床系统，烟气从流化床反应器下部布风板进入反应器，与消石灰颗粒充分混合，SO2、SO3及其它有害气体，如HCl、HF等与消石灰发生反应，生成CaSO3·1/2H2O、CaSO4·1/2H2O和CaCO3等。
反应器内的脱硫剂呈悬浮的流化状态，反应表面积大，传热/传质条件很多，且颗粒之间不断碰撞、反应。
随后夹带着大量粉尘的烟气进入除尘器中，被除尘器收集下来的固体颗粒大部分又返回流化床反应器中，继续参加脱硫反应过程，同时循环量可以根据负荷进行调节。
由于脱硫剂在反应器内滞留时间长，因此使得脱硫效果和吸收剂的利用率大大提高。
另外，工业水用喷嘴喷入反应器下部，以增加烟气湿度降低烟温，从而提高了脱硫效率。
循环流化床烟气脱硫系统主要包括给料系统、反应器系统、物料循环系统、喷水系统、旁路烟道。
技术特点★ 脱硫系统流程简单、占地面积较少。
★ 脱硫工艺适用于已确定的煤种条件并适应燃煤含硫量在一定范围内可能的变动；可满足锅炉负荷从30%到120%范围内变化。
★ 系统运行费用低。
★ 采用易于取得且价廉的石灰石或消石灰作为脱硫剂，且在较低的钙硫比下(钙硫比为1.1～1.2)，脱硫效率可达90%以上，系统运行费用低。
★ 采用具有自主产权的干式消化器，保证了脱硫剂的活性。
★ 由于脱硫剂的给料及硫化产物均为干态，设备不存在腐蚀现象。
半干法脱硫工艺的特点：一、工艺原理描述锅炉尾气在CFB半干法烟气净化系统中得以净化，该系统主要是根据循环流化床理论和喷雾干燥原理，采用悬浮方式，使吸收剂Ca(OH)2在吸收塔内悬浮、反复循环，与烟气中的SO2等酸性气体充分接触、反应来实现脱除酸性气体及其它有害物质的一种方法。
烟气脱硫工艺分7个步骤：⑴吸收剂存储和输送；⑵烟气雾化增湿调温；⑶脱硫剂与含湿烟气雾化颗粒充分接触混合；⑷二氧化硫吸收；⑸增湿活化；⑹灰循环；⑺灰渣排除。
⑵、⑶、⑷、⑸四个步骤均在吸收塔中进行，其化学、物理过程如下所述。
A．化学过程：当雾化水经过双流体雾化喷嘴在吸收塔中雾化，并与烟气充分接触，烟气冷却并增湿，氢氧化钙粉颗粒同H2O 、SO2、H2SO3反应生成干粉产物，整个反应分为气相、液相和固相三种状态反应，反应步骤及方程式如下：⑴SO2被液滴吸收；SO2(气)+H2O→H2SO3(液)⑵吸收的SO2同溶液的吸收剂反应生成亚硫酸钙；Ca(OH)2(液)+H2SO3(液)→CaSO3(液)+2H2OCa(OH)2(固)+H2SO3(液)→CaSO3(液)+2H2O⑶液滴中CaSO3达到饱和后，即开始结晶析出CaSO3(液)→CaSO3(固)⑷部分溶液中的CaSO3与溶于液滴中的氧反应，氧化成硫酸钙CaSO3(液)+1/2O2(液)→CaSO4(液)⑸CaSO4(液)溶解度低，从而结晶析出CaSO4(液)→CaSO4(固)⑹对未来得及反应的Ca(OH)2 (固)，以及包含在CaSO3(固)、CaSO4(固)内的Ca(OH)2 (固)进行增湿雾化。
Ca(OH)2 (固) →Ca(OH)2 (液)SO2(气)+H2O→H2SO3(液)Ca(OH)2 (液)+H2SO3(液)→CaSO3(液)+2H2OCaSO3(液)→CaSO3(固)CaSO3(液)+1/2O2(液)→CaSO4(液)CaSO4(液)→CaSO4(固)⑺布袋除尘器脱除的烟灰中的未反应的Ca(OH)2 (固)，以及包含在CaSO3(固)、 CaSO4(固)内的Ca(OH)2(固)循环至吸收塔内继续反应。
南山铝业股份有限公司2×220MW机组烟气脱硫技改工程1×35t/hCFB锅炉烟气脱硫除尘工程技术方案南京龙玖环境工程有限公司二零一零年七月目录第一章技术规范 (1)1.1总则 (1)1.2.工程概况 (1)1.3设计和运行条件 (1)1.3.1锅炉 (1)1.3.2 烟气参数表 (2)1.3.3吸收剂 (3)1.3.4设计要求 (3)1.4规范与标准 (4)第二章........................................... 技术方案62.1对脱硫除尘装置总的技术要求 (6)3.2工艺化学原理 (6)3.3工艺流程 (8)3.3.1烟气系统 (9)3.3.2工艺水系统 (10)3.3.3脱硫剂系统 (10)3.3.4脱硫灰返料及外排系统 (11)3.4工艺特点 (11)3.5技术优势 (13)3.5.1负荷可调的循环流化床脱硫塔 (13)3.5.2低阻型循环流化床脱硫塔 (14)3.6工艺控制方案 (14)3.6.1系统设置 (14)3.6.2过程控制 (14)3.7电气方案 (15)配套电气设备 (15)3.8仪控方案 (17)脱硫工艺对控制的要求 (17)3.9布袋除尘器 (18)3.9.1气流分布 (18)3.9.2布袋除尘器技术特点 (18)3.10保证值 (19)第四章..................................... 设计和供货范围234.1 一般要求 (23)4.2供货范围 (23)4.2.1工艺部分 (23)4.2.2仪控部分 (25)4.2.3电气部分 (25)第五章....................................... 方案文件附图28第六章....................................... 主要经济分析29第一章技术规范1.1总则本技术方案适用于1×35t/hCFB 锅炉烟气脱硫除尘工程系统的功能设计、结构、性能、制造、供货、安装、调试、试运行、验收等方面的基本技术要求。
脱硫工艺系统介绍脱硫工艺系统主要包括湿法脱硫和干法脱硫两种方式。
湿法脱硫是通过将燃烧废气与碱性洗涤液接触，使二氧化硫气体与洗涤液中的碱性成分发生化学反应，生成硫酸盐或硫酸，然后将副产品分离并处理。
干法脱硫则是通过与洗涤剂触摸或反应，将SOx转变为其它化合物，如硫酸盐、硫酸酯或硫氧化物。
湿法脱硫工艺系统主要包括石灰石-石膏法、海水脱硫法、氨法等。
石灰石-石膏法是最常用的湿法脱硫工艺，它基于石灰石与硫酸钙（石膏）的化学反应，将二氧化硫转化成硫酸钙。
这种工艺具有成熟的技术和低成本的优点，但也存在对原料石灰石和产生的废水的处理问题。
海水脱硫法是利用海水作为洗涤剂，通过海水与新鲜空气中的二氧化硫反应，形成硫酸盐，从而达到脱硫目的。
然而，这种方法的脱硫效率较低且处理海水带来的问题较多，逐渐被其他方法取代。
氨法是通过将二氧化硫与氨气反应，生成硫酸铵或硫酸铵颗粒，实现脱硫。
这种方法具有高脱硫效率和较低的产生废物量，但也存在对氨气的需求和氨气泄漏的问题。
干法脱硫工艺系统主要包括活性炭吸附法、半干法法和电除尘法等。
活性炭吸附法是通过将煤烟气中的硫化物与活性炭颗粒物接触，利用活性炭大表面积和卓越的吸附性能将硫化物从烟气中吸附出来。
这种工艺具有简单的操作和较低的能耗，但活性炭的再生和废弃物的处理仍然是一个问题。
半干法法是将干法和湿法工艺相结合，通过在干燥的空气中使用洗涤液进行脱硫，然后在干燥的空气中蒸发和回收洗涤液。
电除尘法是利用静电力和电场力收集烟气中的固体浮尘，可以同时去除部分二氧化硫。
总的来说，脱硫工艺系统是一种广泛应用于燃煤发电厂和其他工业过程中的设备和系统，旨在减少硫化物的排放。
不同的工艺系统有各自的优缺点，具体选择应根据实际情况、法规要求和经济可行性进行综合考虑。
半干法和干法脱硫工艺介绍1、半干法脱硫工艺CFB半干法脱硫工艺是利用消石灰作为吸收剂，以循环流化床作为脱硫吸收反应器，通过喷水将床温控制在最佳反应温度，通过固体物料的多次循环提高脱硫效率和钙利用率。
脱硫产物为CaSO3、CaSO4,未反应的CaO和飞灰等混合物。
该工艺优点是工艺技术比较成熟，投资低，占地小，在有循环并降低烟气温度条件下可获得高的脱硫效率，烟道和烟囱可以不防腐。
利用半干法脱硫最大特点和优势是：可以通过喷水（而非喷浆）将吸收塔内温度控制在最佳反应温度下，达到最好的气固紊流混合并不断暴露出未反应的消熟石灰的新表面；同时通过固体物料的多次循环使脱硫剂具有很长的停留时间，从而大大提高了脱硫剂的利用率和脱硫效率。
与湿法烟气脱硫相比，具有系统简单、造价较低，而且运行可靠，所产生的最终固态产物易于处理等特点。
技术特点半干法烟气脱硫技术是在德国鲁奇半干法烟气脱硫技术基础上，结合中国的煤质和石灰品质及国家最新环保要求，经优化、完善后开发的第三代半干法技术。
它是在球团生产线尾部利用循环流化床技术进行烟气净化，脱除烟气中的大部分酸性气体，使烟气中的有害成分达到排放要求。
世清环保半干法烟气脱硫技术具有以下特点：1、在吸收塔喉口增设了独特的文丘里管，使塔内的流场更均匀。
2、在吸收塔内设置上下两级双流喷嘴，雾化颗粒可达到50um以下，精确的灰水比保证了良好的增湿活化效果，受控的塔内温度使脱硫反应在最佳温度下进行，从而取得较高的脱硫效率，较长的滤料使用寿命。
3、采用更完善的控制系统，操作更简捷。
4、采用成熟的国产原材料和设备，降低成本，节约投资。
5、占地少，投资省，运行费用低，无二次污染。
6、非常适合中小型球团生产线的脱硫改造。
7、输灰采用上引式仓泵，耗气量小，输灰管路不易堵塞，使用寿命长。
同时，在仓泵和布袋之间增设中间灰仓，使仓泵运行更稳定、可靠。
8、固体物料经袋式除尘器收集，再用空气斜槽回送至反应器，使未反应的脱除剂反复循环，在反应器内的停留时间延长，从而提高脱除剂的利用率，降低运行成本。
循环流化床干法脱硫业主：Circulating Fluidized Bed DryScrubber项目：工艺计算technical calculation输入参数gas volume 烟气量300,000Nm^3/h工况烟气量烟气量放量10.0%烟气含 SO2 量烟气温度140℃要求出口含 SO2 量温度放量10℃要求脱硫效率CDS入口粉尘浓度 0.25g/Nm^3CaO的利用率为要求粉尘排放浓度15mg/Nm^3脱硫需要的Ca/S比为一年运行小时数7000小时取CaO的纯度为烟气喷水冷却后温度70℃消石灰含水标况烟气量计算结果计算温度150℃计算烟气量后除尘器入口含尘浓度#REF!g/Nm^3工况烟气量除尘效率#REF!则SO2排放浓度为飞灰生成量#REF!Kg/h check每小时需脱去的SO2量为石灰消化用水量 130Kg/h烟气喷水冷却水量 14,447Kg/h一年运行天数喷嘴进水管水量 21,670Kg/h脱硫需要的CaO为系统耗水量 14,577Kg/h脱硫需要的Ca(OH)2为一天消化石灰用水为 3.1t/day一天所需CaO为一年消化石灰用水为 913t/year一年所需CaO为一天需要的脱硫用水为 347t/day一天需要的Ca(OH)2为一年需要的脱硫用水为 101,128t/year一年需要的Ca(OH)2为设计：校对：日期：日期：业主：项目：主要设备选型计算脱硫塔台数1台文丘里喉口速度漏风系数 2.0%文丘里个数出口法兰标高 3.5m塔内气速底部灰斗角度60 °脱硫塔进口烟气流速出灰口宽（方形）300mm出口烟道进口烟气量141.45am^3/s出口烟气量CDS塔几何尺寸单塔截面积31.5m^2文丘里段塔截面CDS塔直径 A 6.40m文丘里段塔直径 E 出口法兰高 B2 5.6m单塔喉口总面积计算出口法兰宽 B1 5.7m喉口直径 I天圆地方高 C 3.3m文丘里喉高 J3CDS塔直段高 D16.7m文丘里之间边距入口法兰宽 F 3.7m一级缩管直径 H1入口法兰高 G 2.7m二级缩管直径 H2底部灰斗高 2.94m一级缩管高 J1文丘里出口变径 L 3.7m二级缩管高 J2塔反应段高度29.3m文丘里出口喇叭高 J4反应时间 6.51s文丘里总高 K CDS塔总高38.40mCDS塔离地高41.9m单塔重#REF!t设计：校对：日期：日期：业主：项目：消石灰仓 Ca(OH)2数量1台数量储期1天储量消石灰容重0.6t/m^3脱硫灰容重直径3m直径取锥角63度取锥角出口法兰宽400mm出口法兰宽容积利用率90.0%容积利用率所需容积20.4m^3所需容积锥体积7.7m^3锥体积直段高度 2.9m直段高度整个仓高 5.4m整个仓高仓重#REF!t仓重中间石灰仓数量0台数量储期0.5h储量消石灰容重0.5t/m^3直径直径1m所需容积所需容积0.6m^3高度高度0.7m水箱重仓重#REF!t生石灰仓数量1台系统数量储期3天数量生石灰容重 1.2t/m^3储量直径3m脱硫灰容重所需容积24.1m^3直径直段高度 3.4m取锥角仓重#REF!t出口法兰宽容积利用率所需容积锥体积直段高度整个仓高仓重中转灰仓数量0台系统数量储量0.15h数量脱硫灰容重0.6t/m^3储量循环灰量#REF!t/h脱硫灰容重直径2m直径取锥角60度取锥角出口法兰宽400mm出口法兰宽容积利用率90.0%容积利用率所需容积#REF!m^3所需容积锥体积 2.1m^3锥体积直段高度#REF!m直段高度整个仓高#REF!m整个仓高仓重t仓重日期：2022/2/24锅炉：130Tam^3/h标况烟气 -Nm^3/h800mg/Nm^3石灰石细度：90%小于44μm(325目)30.0mg/Nm^3湿法中SO3以气溶胶的形式存在，跟随性较好，将绕过喷淋层液滴直接进入烟囱,排放到大气中，在半法脱硫中中，SO3表面不会以气溶脱的形式存在，SO3可以很好的与脱硫剂反应，生成96.3%65.0%Ca(OH)2+ SO2=CaS O3.1/2H2 O+1/2H2 O1.48CaSO3.1/ 2H2O+3/2 H2O+1/2 O2=CaSO 4.2H2O80.0%量要求：石灰粉细度宜在2mm以下；加适量水后4min内温度可升高到60度(或是3min温升45度)，纯度：CaO含量>=85%.1.0%300000Nm^3/h499,231am^3/h138.68am^3/s循环倍率3630.0mg/Nm^3循环灰量#REF!Kg/hOK 沉降室效率0%248Kg/h 沉降室灰量#REF!Kg/h 沉降室灰量#REF!T/h291.7天脱硫灰容重0.6T/m^3402Kg/h 沉降室灰量#REF!m^3/h511Kg/h中转灰仓灰量#REF!T/h9.6t/day循环灰量#REF!T/h 2,813t/year排出量#REF!T/h12.3t/day3,576t/year布袋效率100%布袋收灰量#REF!T/h灰斗个数#REF!每灰斗灰量#REF!T/h日期：2022/2/24锅炉：60m/s 7个4.5m/s 14.00m/s 正方形m出口烟道正方形119.82am^3/s长方形m10.20m^2进CDS烟道截面3.23700mm 2.36m^2650mm975.0mm文丘里之间边距60.0mm75.0mm 文丘里与壁之间边距52.5mm1158mm 827.0mm 165.5mm 331.0mm 1441.0mm 2913.0mm文丘里计算日期：2022/2/24锅炉：1台9h0.6t/m^32m61度400mm80.0%#REF!m^32.2m^3#REF!m#REF!m#REF!t1台4h4.6m86.7m^35.2m#REF!t1套#5,#6炉共设两座直径为10m 的灰库，每座灰库有效贮灰容积为1860m^3，可供两炉存灰48h 。
循环流化床半干法脱硫原理烟气循环流化床(CFB)干法脱硫工艺是在80年代中期开发的适用于燃煤电厂的一种干法脱硫工艺。
循环流化床烟气脱硫系统主要由以下系统组成：1) 吸收剂存储、干式消化和输送；2) 烟气雾化增湿调温；3) 脱硫剂与含湿烟气雾化颗粒充分接触混合；4) 二氧化硫吸收；5) 增湿活化；6) 灰循环；7) 废渣排除。
它以循环流化床为原理，通过物料在床内的内循环和高倍率的外循环，使得吸收剂与SO2间的传热传质交换强烈，吸收剂内的传质过程强烈，固体物料在床内的停留时间长达30—60分钟，且运行温度可降至露点附近，从而大大提高了吸收剂的利用率和脱硫率。
在较低的Ca/S比(Ca/S=1.1～1.3)情况下，脱硫率可与石灰石湿法工艺相媲美，即大于90%。
具体的循环流化床半干法脱硫原理（以毅腾环保为例）如下：从锅炉尾部排出的含硫烟气被引入循环流化床反应器喉部，在这里与水、脱硫剂和还具有反应活性的循环干燥副产物相混合，石灰以较大的表面积散布，并且在烟气的作用下贯穿整个反应器。
然后进入上部筒体，烟气中的飞灰和脱硫剂不断进行翻滚、掺混，一部分生石灰则在烟气的夹带下进入旋风分离器，分离捕捉下来的颗粒则通过返料器又被送回循环流化床内，生石灰通过输送装置进入反应塔中。
由于接触面积非常大，石灰和烟气中的SO2能够充分接触，在反应器中的干燥过程中，SO2被吸收中和。
在反应器内，消除二氧化硫的化学反应如下：SO2 + Ca(OH)2 + H2O = CaSO3 + 2H2O。
含有废物颗粒、残留石灰和飞灰的固体物在随后的旋风分离器内分离并循环至反应器，由于固体物的循环部分还能部分反应，即循环石灰的未反应部分还能与烟气中的SO2反应，通过循环使石灰的利用率提高到最大。
脱硫剂与烟气中的SO2中和后的副产品与锅炉飞灰一起，在旋风分离器和反应主塔间循环。
因此，新鲜的生石灰与含硫烟气能保持较大的反应面积。
反应塔的高度提供了恰当的化学中和反应时间和水分蒸发吸热时间，同时由于高浓度的干燥循环物料的强烈紊流作用和适当的温度，反应器内表面积保持干净且没有沉积物，这也是该系统的主要特点之一。
循环流化床半干法脱硫原理烟气循环流化床(CFB)干法脱硫工艺是在80年代中期开发的适用于燃煤电厂的一种干法脱硫工艺。
循环流化床烟气脱硫系统主要由以下系统组成：1) 吸收剂存储、干式消化和输送；2) 烟气雾化增湿调温；3) 脱硫剂与含湿烟气雾化颗粒充分接触混合；4) 二氧化硫吸收；5) 增湿活化；6) 灰循环；7) 废渣排除。
它以循环流化床为原理，通过物料在床内的内循环和高倍率的外循环，使得吸收剂与SO2间的传热传质交换强烈，吸收剂内的传质过程强烈，固体物料在床内的停留时间长达30—60分钟，且运行温度可降至露点附近，从而大大提高了吸收剂的利用率和脱硫率。
在较低的Ca/S比(Ca/S=1.1～1.3)情况下，脱硫率可与石灰石湿法工艺相媲美，即大于90%。
具体的循环流化床半干法脱硫原理（以毅腾环保为例）如下：从锅炉尾部排出的含硫烟气被引入循环流化床反应器喉部，在这里与水、脱硫剂和还具有反应活性的循环干燥副产物相混合，石灰以较大的表面积散布，并且在烟气的作用下贯穿整个反应器。
然后进入上部筒体，烟气中的飞灰和脱硫剂不断进行翻滚、掺混，一部分生石灰则在烟气的夹带下进入旋风分离器，分离捕捉下来的颗粒则通过返料器又被送回循环流化床内，生石灰通过输送装置进入反应塔中。
由于接触面积非常大，石灰和烟气中的SO2能够充分接触，在反应器中的干燥过程中，SO2被吸收中和。
在反应器内，消除二氧化硫的化学反应如下：SO2 + Ca(OH)2 + H2O = CaSO3 + 2H2O。
含有废物颗粒、残留石灰和飞灰的固体物在随后的旋风分离器内分离并循环至反应器，由于固体物的循环部分还能部分反应，即循环石灰的未反应部分还能与烟气中的SO2反应，通过循环使石灰的利用率提高到最大。
脱硫剂与烟气中的SO2中和后的副产品与锅炉飞灰一起，在旋风分离器和反应主塔间循环。
因此，新鲜的生石灰与含硫烟气能保持较大的反应面积。
反应塔的高度提供了恰当的化学中和反应时间和水分蒸发吸热时间，同时由于高浓度的干燥循环物料的强烈紊流作用和适当的温度，反应器内表面积保持干净且没有沉积物，这也是该系统的主要特点之一。
CFB工艺中温度对脱硫效率的影响作者：金铭曲云来源：《绿色科技》2011年第02期摘要：分析了在CFB干法脱硫工艺中,原烟气温度的提高有利于工艺水的加入,能够使得自由水的空间点阵更为密集,探讨了离子反应能创造了更好的“气、液、固”三相环境,利于脱硫效率的提高。
关键词：温度；自由水；溶解；离子反应；空间点阵收稿日期：2011-01-06作者简介：金铭（1973—）,男,重庆人,工程师,主要从事脱硫技改工程工作。
中图分类号：X701.3文献标识码：A 文章编号：1674-9944（2011）02-0151-021 引言作为典型的干法脱硫技术,循环流化床（简称CFB）脱硫工艺因其工艺简单、性能可靠、投资节省等优势,目前已被广泛地应用于火力发电厂、垃圾焚烧厂、钢铁厂烧结机等烟气的净化处理。
2 CFB工艺原理CFB系统主要由吸收塔、脱硫除尘器、吸收剂制备、脱硫灰再循环、工艺水系统、流化风系统及压缩空气系统等组成。
来自锅炉的烟气通过FGD入口烟道进入吸收塔,然后通过吸收塔底部的文丘里管加速后进入吸收塔的扩口段,在此,吸收剂、循环脱硫灰受到气流的冲击作用而悬浮起来,形成循环流化床,进行充分的脱硫反应。
循环流化床具有很好的热和物质传送特性,在该区域内流体处于激烈的湍流状态。
颗粒反应界面不断摩擦,碰撞更新,极大地强化了脱硫反应的传质与传热。
在吸收塔的文丘里的出口扩管段设一套高压喷水装置,喷入的工艺水经过雾化后一方面增湿颗粒表面,另一方面使烟温降至高于露点温度15～20℃（吸收塔出口温度一般人为地控制在75℃左右）,创造良好的脱硫反应温度,吸收剂与SO2充分的反应,主要生成亚硫酸钙CaSO3·1/2H2O、硫酸钙CaSO4·1/2H2O和碳酸钙CaCO3,他们和飞灰一起由清洁烟气携带到吸收塔顶部,然后在后面的脱硫除尘器中分离出来。
分离出来的产物由斜槽循环回吸收塔,以延长吸收剂颗粒的停留时间,降低工艺过程中Ca/S 摩尔比。
cfb半干法脱硫用水工艺
哎呀，说起这个cfb半干法脱硫用水工艺，我可真是一肚子的话要说。
你知道吗，这玩意儿听起来挺高大上的，其实就是处理那些污染空气的坏家伙——二氧化硫的一种方法。
记得有一回，我去了一家发电厂，那地方可真是大啊，烟囱直插云霄，但你知道的，烟囱越高，污染越严重。
我在那里待了一整天，就为了看看他们是怎么用cfb半干法脱硫的。
首先，他们把那些带着二氧化硫的烟气，通过一个巨大的管道，送到一个叫做吸收塔的地方。
这个吸收塔，就像个巨大的浴缸，里面装满了水。
烟气一进去，就和水来个亲密接触，二氧化硫就乖乖地被水吸收了。
但是，这水也不能一直用啊，它吸收了二氧化硫之后，就变成了一种叫做亚硫酸的化学物质。
这玩意儿可不能乱扔，得处理。
于是，他们就把这水送到另一个地方，用石灰石粉和它混合。
石灰石粉就像是个魔术师，能把亚硫酸变成硫酸钙，这玩意儿就可以安全地处理掉了。
我看着那些工人操作，他们一个个都戴着安全帽，穿着防护服，小心翼翼地操作着。
我在一旁看着，心想，这技术还真是挺复杂的，但也挺神奇的。
最后，处理完的水，还能再利用，用来继续吸收烟气中的二氧化硫。
这可真是个循环利用的好方法，既环保又经济。
你看，这cfb半干法脱硫用水工艺，虽然听起来有点复杂，但其实就跟我们日常生活中的一些事情一样，需要细心、耐心，还有那么一点
点的魔法。
就像做饭一样，调料放对了，火候掌握好了，味道自然就出来了。
所以啊，下次你再听到cfb半干法脱硫用水工艺，别觉得它遥不可及，它其实就在我们身边，默默地保护着我们的环境。
半干法脱硫系统组成附件2 脱硫系统组成脱硫除尘岛主要由烟气系统、一级除尘器、脱硫塔、脱硫布袋除尘器、脱硫灰循环系统、吸收剂供应系统、烟气系统、工艺水系统、流化风系统等组成。
1.烟气系统从锅炉空气预热器出来的原烟气经一级除尘器后，从底部进入脱硫塔进行脱硫，脱硫后的烟气进入脱硫除尘器除尘，经净化后的烟气经引风机通过烟囱排往大气。
脱硫除尘后的SO2浓度、粉尘浓度达到环保排放要求。
2.一级除尘器脱硫反应器前设置一级除尘器，除了考虑利用预除尘器收集粉煤灰，提高粉煤灰的综合利用外，主要是考虑机组燃煤中灰分的含量对脱硫反应的影响。
若在脱硫反应器前不设置预电除尘器，大量的粉煤灰直接进入脱硫反应器并在脱硫系统内富集，由于反应器内的物料量是一定的，当大量的无效粉煤灰占据了脱硫反应空间，反应器内有效的吸收剂成分自然就要降低，这种情况的直接后果一是脱硫率降低；二是大量吸收剂与多余的物料一起排到系统外，造成吸收剂的严重浪费，运行成本急剧提高。
因此，一级除尘器通常采用静电除尘器（BEL型），除尘效率大约在80%即可。
3.脱硫塔脱硫塔是一个有7个文丘里喷嘴的空塔结构，主要由进口段、下部方圆节、文丘里段、锥形段、直管段、上部方圆节、顶部方形段和出口扩大段组成，全部采用钢板焊接而成。
塔内完全没有任何运动部件和支撑杆件，也无需设防腐内衬。
脱硫塔采用钢支架进行支撑，并在下部设置两层满铺平台。
脱硫塔进口烟道设有均流装置，出口扩大段设有温度、压力检测装置，以便控制脱硫塔的喷水量和物料循环量。
塔底设紧急排灰装置，并设有吹扫装置防堵。
4.脱硫布袋除尘器脱硫布袋除尘器具有除尘效率高、对粉尘特性不敏感的特点，本工程所配的脱硫除尘器为鲁奇型低压回转脉冲布袋除尘器，下面具体说明这种布袋除尘器的设计特点：LPJJFF型布袋除尘器的设计技术特点介绍如下：1、净气室2、出风烟道3、进风烟道图2-1 脱硫布袋除尘器示意图1）采用上进风方式，降低入口粉尘浓度，提高滤袋的使用寿命。
CFB半干法脱硫工艺系统组成
脱硫剂制备系统
脱硫塔系统
除尘器系统
工艺水系统
烟气系统
脱硫灰再循环系统
脱硫灰外排系统
电控系统
CFB半干法脱硫工艺技术特点
1.脱硫塔内烟气和脱硫剂反应充分，停留时间长，脱硫剂循环利用率高；
2.脱硫塔内无转动部件和易损件，整个装置免维护；
3.脱硫剂和脱硫渣均为干态，系统设备不会产生粘结、堵塞和腐蚀等现象；
4.燃烧煤种变化时，无需增加任何设备，仅增加脱硫剂就可满足脱硫效率；
5.在保证SO2脱除率高的同时，脱硫后烟气露点低，设备和烟道无需做任何防腐措
施；
6.脱硫系统适应锅炉负荷变化范围广，可达锅炉负荷的30%～110%；
7.脱硫系统简单，装置占地面积小；
8.脱硫系统能耗低、无废水排放；
9.投资、运行及维护成本低。
