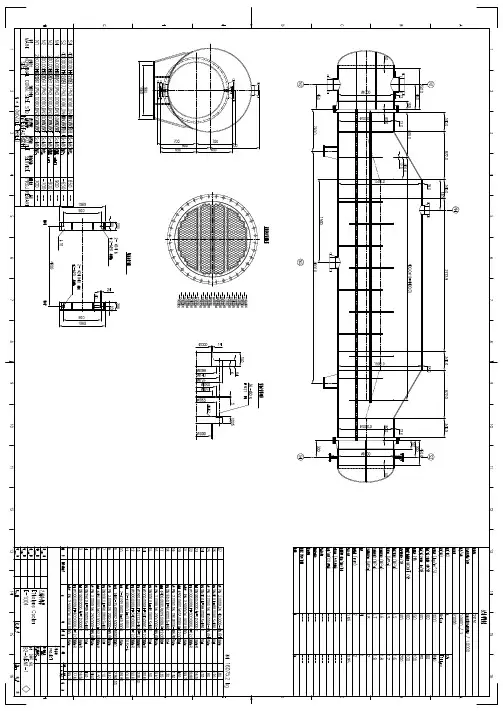

各种管壳式换热器详细装配图BKM-固定管板重沸器(管板兼作法兰)

十三种类型换热器结构原理及特点（图文并茂）小7：亲爱的各位读者朋友们，为了提升阅读体验，我们接下来会将所有文章首发到化工707网，大家可以通过点击菜单栏直接访问化工707网。

需要下载文档的朋友，请访问化工707论坛下载！一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。

板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。

压紧板上有本设备与外部连接的接管。

板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。

人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。

并采用特殊结构，保证两种流体介质不会串漏。

板式换热器结构图二、螺旋板式换热器的构造原理、特点：三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。

列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器结构图五、容积式换热器的构造原理、特点：六、浮头式换热器的构造原理、特点：七、管式换热器的构造原理、特点：八、热管换热器的构造原理、特点：金属高几百倍至数千倍。

热管还具有均温特性好、热流密度可调、传热方向可逆等特性。

用它组成热管换热器不仅具有热管固有的传热量大、温差小、重量轻体积小、热响应迅速等特点，而且还具有安装方便、维修简单、使用寿命长、阻力损失小、进、排风流道便于分隔、互不渗漏等特点。

热管是由内壁加工有槽道的两端密封的铝（轧）翅片管经清洗并抽成高真空后注入最佳液态工质而成，随注入液态工质的成分和比例不同，分为KLS低温热管换热器、GRSC-A中温热管换热器、GRSC-B高温热管换热器。

热管一端受热时管内工质汽化，从热源吸收汽化热，汽化后蒸汽向另一端流动并遇冷凝结向散热区放出潜热。

换热器绘图说明书专业：过程装备与控制工程班级：过092姓名：和向前日期: 2011-12-29一、换热器概述换热器是将热流体的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备，又称热交换器。

随着科技高速发展的今天，换热器已经广泛应用到国内各个生产领域，换热器跟人们生活息息相关。

有气体-气体交换，气体-液体交换，液体-液体交换几种。

换热器总的可分为： 1、间壁式换热器（夹套式换热器、沉浸式蛇管换热器、喷淋式换热器、套管式换热器、板式换热器管壳式换热器、双管板换热器也称P型换热器） 2、混合式换热器（却塔(或称冷水塔)、气体洗涤塔(或称洗涤塔)、喷射式热交换器、(4)混合式冷凝器） 3、蓄热式换热器 4、陶瓷换热器。

换热器型式代号：1.AEM 前端管箱为A型平盖管箱，后端管箱为带标准椭圆封头的M型管箱，管板延长部分兼作法兰的固定管板换热器，支座为鞍式或耳式；2.AEM 前端管箱为A型平盖管箱，后端管箱为带锥形封头的M型管箱，管板延长部分兼作法兰的固定管板换热器，支座为耳式支座；主要用于塔器的再沸器；3.AKL 前端管箱及后端管箱均为A型平盖管箱，管板延长部分兼作法兰的固定管板换热器，支座为鞍式支座；4.AES 前端管箱为A型平盖管箱，后端为S型，浮头式换热器，支座为鞍式支座；5.AKU 前端管箱为A型平盖管箱，壳程为U形管式釜式重沸器，支座为鞍式支座；6.AIU 前端管箱为A型平盖管箱，壳程为I形，U形管换热器，支座为鞍式支座；7.BEM 前端管箱为B型标准椭圆封头管箱，后端为M型标准椭圆封头管箱，管板延长部分兼作法兰的固定管板换热器，支座为鞍式支座；8.BEM 前端管箱为B型标准椭圆封头管箱，后端为带锥形封头的M型管箱，管板延长部分兼作法兰的固定管板换热器，支座为耳式支座，主要用于塔器的再沸器；9.BES 前端管箱为B型标准椭圆封头管箱，后端为S型的浮头式换热器，支座为鞍式支座；10.BKU 前端管箱为B型标准椭圆封头管箱，壳程为U形管式釜式重沸器，支座为鞍式支座；11.BIU 前端管箱为B型标准椭圆封头管箱，壳程为I型，U形管换热器，支座为鞍式支座；12.BKM 前端管箱为B型标准椭圆封头管箱，后端管箱为M型标准椭圆封头管箱，管板延长部分兼作法兰的固定管板式釜式重沸器，支座为鞍式支座；13.NEN 前、后端管箱为N型平盖管箱，管板不兼作法兰、管箱筒体与管板联为一体的固定管板换热器；支座为鞍式支座；14.NKN 前、后端管箱均为N型平盖管箱，管板不兼作法兰、管箱筒体与管板联为一体的釜式重沸器，支座为鞍式支座；15.AOS 与AES浮头式换热器类似，所不同的是，在壳程的进出口处设置有外导流筒，可使进出口处液体分布更为均匀；16.BOS与BES浮头式换热器类似，在壳程的进出口处设置有外导流筒，可使进口处流体分布更为均匀；二、管壳式换热器1、壳式换热器由壳体、传热管束、管板、折流板（挡板）和管箱等部件组成。

第十七章管壳式换热器（shellandtubeheatexchange）本章重点讲解内容：（1）熟悉管壳式换热器的整体结构及其类型；（2）熟悉主要零部件的作用及适用场合；（3）熟悉膨胀节的功能及其设置条件。

第一节总体结构管壳式换热器又称列管式换热器，是一种通用的标准换热设备。

它具有结构简单、坚固耐用、造价低廉、用材广泛、清洗方便、适应性强等优点，应用最为广泛，在换热设备中占据主导地位。

管壳式换热器是把换热管束与管板连接后，再用筒体与管箱包起来，形成两个独立的空间。

管内的通道及与其相贯通的管箱称为管程（tube-side）；管外的通道及与其相贯通的部分称为壳程（shell-side）。

一种流体在管内流动，而另一种流体在壳与管束之间从管外表面流过，为了保证壳程流体能够横向流过管束，以形成较高的传热速率，在外壳上装有许多挡板。

以下结合不同类型的管壳式换热器介绍其相应的总体结构。

1、固定管板换热器其由壳体、管束、封头、管板、折流挡板、接管等部件组成。

结构特点为：两块管板分别焊于壳体的两端，管束两端固定在管板上。

换热管束可做成单程、双程或多程。

它适用于壳体与管子温差小的场合。

图1固定管板换热器结构示意图优点：结构简单、紧凑。

在相同的壳体直径内，排管数最多，旁路最少；每根换热管都可以进行更换，且管内清洗方便。

缺点：壳程不能进行机械清洗；当换热管与壳体的温差较大（大于50°C）时产生温差应力，需在壳体上设置膨胀节，因而壳程压力受膨胀节强度的限制不能太高。

固定管板式换热器适用于壳方流体清洁且不易结垢，两流体温差不大或温差较大但壳程压力不高的场合。

2、浮头式换热器浮头式换热器适用于壳体和管束壁温差较大或壳程介质易结垢的场合。

结构特点是两端管板之一不与壳体固定连接，可在壳体内沿轴向自由伸缩，称为浮头。

图2浮头式换热器结构示意图优点：当换热管与壳体有温差存在，壳体或换热管膨胀时，互不约束，不会产生温差应力；管束可从壳体内抽出，便于管内和管间的清洗。

管壳式换热器工作原理和结构来自网络2010-3-2 15:17:39 admin管壳式换热器由一个壳体和包含许多管子的管束所构成，冷、热流体之间通过管壁进行换热的换热器。

管壳式换热器作为一种传统的标准换热设备，管壳式换热器在化工、炼油、石油化工、动力、核能和其他工业装置中得到普遍采用，特别是在高温高压和大型换热器中的应用占据绝对优势。

通常管壳式换热器的工作压力可达4兆帕，工作温度在200℃以下，在个别情况下还可达到更高的压力和温度。

一般壳体直径在1800毫米以下，管子长度在9米以下,在个别情况下也有更大或更长的。

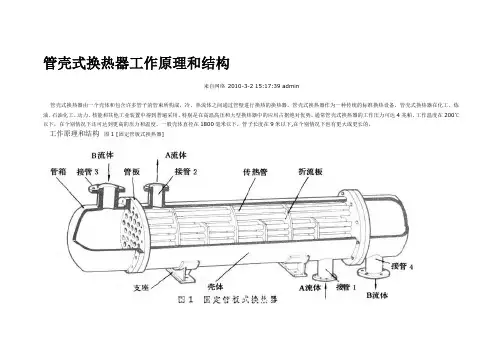

工作原理和结构图1 [固定管板式换热器]为固定管板式换热器的构造。

A流体从接管1流入壳体内，通过管间从接管2流出。

B流体从接管3流入,通过管内从接管4流出。

如果A流体的温度高于B流体,热量便通过管壁由A流体传递给B流体；反之，则通过管壁由B流体传递给A流体。

壳体以内、管子和管箱以外的区域称为壳程，通过壳程的流体称为壳程流体(A流体)。

管子和管箱以内的区域称为管程,通过管程的流体称为管程流体(B流体)。

管壳式换热器主要由管箱、管板、管子、壳体和折流板等构成。

通常壳体为圆筒形;管子为直管或U形管。

为提高换热器的传热效能，也可采用螺纹管、翅片管等。

管子的布置有等边三角形、正方形、正方形斜转45°和同心圆形等多种形式，前3 种最为常见。

按三角形布置时，在相同直径的壳体内可排列较多的管子，以增加传热面积，但管间难以用机械方法清洗，流体阻力也较大。

管板和管子的总体称为管束。

管子端部与管板的连接有焊接和胀接两种。

在管束中横向设置一些折流板，引导壳程流体多次改变流动方向，有效地冲刷管子，以提高传热效能，同时对管子起支承作用。

折流板的形状有弓形、圆形和矩形等。

为减小壳程和管程流体的流通截面、加快流速，以提高传热效能，可在管箱和壳体内纵向设置分程隔板，将壳程分为2程和将管程分为2程、4程、6程和8程等。
