铁塔施工规范标准施工

3.2.4铁塔基础3.2.4.1铁塔基础施工应根据建设单位确定的征地范围，平整场地，根据施工图进行准确的定位放线，并确定±0.000相应的绝对标高，特殊位置应判断铁塔和机房地形摆布位置的安全性和可行性。

3.2.4.2根据放线要求和施工图规定进行基础人工开挖，开挖时若遇坚硬岩石，严禁采用爆破方法进行施工。

3.2.4.3基础开挖必须有施工单位的技术督导现场监督，及时核对当地的实际地质条件与地勘结果，若有偏差，需立即通知设计单位，对设计进行复核和变更。

3.2.4.4基坑（槽）开挖至设计要求深度，并预留相应的管道孔位后，由建设、铁塔设计、地勘、监理等有关人员进行现场验槽，经检验合格后应及时一次性浇筑砼垫层封闭地基，若有疑问或不符合要求应及时处理整改。

表3.2.4.4土方工程外形尺寸的允许偏差和检验方法3.2.4.5基础砼和钢材工程3.2.4.5.1基础用材料A水泥：宜用大厂水泥，进场水泥必须在保质期内，具有合格证，若对质量有疑问时，还应按质量标准进行抽检复验；B钢材：进场钢材必须具有出厂质量证明书并加盖销售红章和试验报告，并按检查标准进行抽样送检（进场一批抽验一批），合格后方能使用。

C模板：模板必须牢固，具有一定强度、刚度和稳定性，其支架的支承部分必须有足够的支承面积。

接缝应严密不漏浆，砼浇筑前应对木模板浇水湿润，钢模板应刷隔离剂。

模板内杂物泥土等应清理干净。

3.2.4.5.2钢材表面清洁：材料表面必须清洁除锈。

带有颗粒状或片状老锈，经除锈后仍留有麻点的钢材严禁按原规格使用。

3.2.4.5.3施工注意事项：砼浇筑前宜按设计标号进行试配，试配合格后施工单位技术人员应根据现场材料出具配合比通知单；钢筋在下料、成型等加工时，应自行检验，如发生脆断，焊接性能不良或力学性能不正常等现象，应立即停止加工并取样对该批钢材进行化学成份分析。

3.2.4.5.4钢材的规格、形状、尺寸、数量、间距、锚固长度、接头设置必须符合设计要求和施工规范的规定。

铁塔电力工程施工规范一、总则1、本规范适用于铁塔电力工程的设计、施工、监理、验收和运营管理。

2、铁塔电力工程是指为输电线路建设而进行的铁塔及其附属设施安装和维护工程。

3、铁塔电力工程施工应符合国家相关法律法规和标准的要求，并按照质量、安全、环保和文明施工的原则开展。

二、施工前准备1、施工单位应组织专业技术人员，对铁塔电力工程进行全面的勘测和设计，制定符合规范要求的施工方案和现场施工图纸。

2、施工单位应对施工现场进行认真的环境调查和风险评估，制定安全施工措施和应急预案。

3、施工单位应做好人员和机械设备的组织和调配，确保施工进度和质量。

三、施工技术要求1、施工单位应按照设计要求，根据施工图纸和方案，正确安装各类铁塔和相关设施，并保证结构整体稳定、机械性能卓越。

2、在施工现场，要进行周边环境的保护和治理，确保施工过程中不产生环境污染和生态破坏。

3、在地基施工中，应按照设计要求进行基础的开挖、浇筑和质量检验，确保基础稳固可靠。

4、在钢管杆件的安装过程中，要注意杆件的平整度和垂直度，确保各节点的连接牢固可靠。

5、在导线和地线的安装中，要确保导线的拉直度和张力，地线的接地符合要求，确保输电线路的安全运行。

6、在施工现场，要进行安全文明施工，做好现场标识、安全防护和物料堆放等工作，确保施工现场的安全和秩序。

四、质量检验及验收1、施工单位应按照《电力工程质量管理要求》对施工过程和成果进行监督和检查，确保施工质量符合标准要求。

2、施工单位应配合监理单位对施工过程和成果进行监督和抽检，提供必要的资料和信息，并按监理单位的要求及时进行整改和完成验收。

3、监理单位应依据国家有关规定对施工过程和成果进行质量检查和验收，出具相应的验收报告和合格证书。

五、运营管理1、施工完成后，施工单位应对各项工程资料和完工图进行整理和归档，交由投运单位和监理单位保存。

2、施工单位应对工程进行定期维护和检查，发现问题及时进行处理和修复。

3、施工单位和运营单位应对铁塔电力工程进行定期的巡视和检查，确保设施的安全和可靠运行。

铁塔施工规范与安装流程1. 引言铁塔作为通信网络的重要组成部分，承载着大量的信号传输任务。

为确保通信网络的正常运行和安全性，铁塔的施工和安装必须符合一定的规范与流程。

本文将介绍铁塔施工的规范要求以及安装的流程。

2. 施工规范铁塔施工需要满足一系列的规范要求，以确保铁塔的质量和安全性。

以下将详细介绍几个重要的规范要求：2.1 基础施工规范铁塔的稳固基础是确保其安全性和稳定性的关键。

在铁塔施工过程中，基础的施工要求主要包括土方开挖、测量定位、混凝土浇筑等。

工程师需要根据设计要求进行基础施工，并使用合适的材料和工具进行施工，保证基础的质量和稳定性。

2.2 结构施工规范铁塔的结构施工是确保其强度和稳定性的重要环节。

在结构施工中，需要按照设计要求进行塔杆的段接、支撑系统的安装以及各种连接件的固定等。

施工人员需要具备一定的专业知识和技能，严格按照相关规范进行作业，避免任何施工缺陷造成的安全隐患。

2.3 安全规范铁塔施工是一项高风险的工作，因此安全性是施工的首要考虑。

在施工过程中，工程师和施工人员需要严格遵守相关的安全规范，使用个人防护装备，确保施工现场的安全环境。

此外，应制定详细的施工计划和应急措施，并确保全体工作人员明确了解和遵守。

3. 安装流程铁塔的安装流程通常包括几个重要的步骤，下面将逐一介绍：3.1 基础准备在安装铁塔之前，需要对施工现场进行清理，并确保基础的施工已经完成。

此外，要对施工设备和工具进行检查和准备，确保一切就绪。

3.2 安装塔杆和支撑系统首先，需要按照设计要求进行铁塔塔杆的拼装和吊装。

然后，安装和固定支撑系统，并进行相关的调试工作，确保每个组件的安装位置和角度正确。

3.3 安装天线和设备在塔杆和支撑系统安装完成后，需要进行天线和其他通信设备的安装。

施工人员需要根据设计要求，合理安装和布置各个设备，确保其稳固和优化信号传输效果。

3.4 调试和验收安装完成后，需要对铁塔进行调试和验收。

调试工作包括信号测试、设备运行状态检查等，以确保铁塔的正常功能。

铁塔工程施工标准与设备安装规范铁塔是现代通信建设中必不可少的设施，为了保障通信网络的稳定运行，铁塔工程必须按照施工标准和设备安装规范进行。

本文将从施工标准、设备安装规范和施工过程中的注意事项等方面进行论述。

一、施工标准铁塔工程的施工需要严格按照相关标准进行，以确保工程的质量和安全符合要求。

施工标准主要包括以下几个方面：1. 结构设计标准：铁塔的结构设计必须符合国家相关规范和要求，包括负荷标准、抗风能力、抗震能力等。

设计人员必须有相关工程背景和资质，确保结构的稳定性和可靠性。

2. 施工工艺标准：铁塔工程的施工需要按照一定的工艺流程进行，包括铁塔的基础施工、支撑杆的安装、塔体组装等。

工艺标准中要求施工单位需使用合适的设备和工具，并具备相关的安全防护措施。

3. 安全标准：施工过程中必须注重安全，遵守相关的安全规定。

对于高空作业，必须采取合适的安全措施，如穿戴安全带、搭设安全网等，确保施工人员的人身安全。

二、设备安装规范铁塔工程中的设备安装非常重要，直接关系到通信网络的稳定运行。

设备安装规范主要包括以下几个方面：1. 设备选用：根据通信需求和工程设计要求，选择合适的设备进行安装。

设备要具有良好的性能和可靠的质量，并符合国家相关标准和规定。

2. 安装位置选择：根据设备功能和工程要求，选择合适的安装位置。

安装位置应避免干扰和遮挡，并保证设备的稳定性和安全性。

3. 安装规范：设备安装必须按照相关的安装规范进行，包括设备的固定、电源连接、信号接口等。

安装过程中应遵循正确的安装步骤，确保每个环节的准确性和可靠性。

4. 调试与测试：安装完成后，对设备进行调试和测试，以确保设备的正常工作。

调试和测试过程中，应按照相关标准和规范进行，记录和处理测试结果，及时解决存在的问题。

三、施工过程中的注意事项在进行铁塔工程施工时，还需注意以下几个方面：1. 施工计划：制定详细的施工计划，包括工期、施工队伍安排等。

合理的施工计划能够保证工程的顺利进行，并及时应对可能的问题。

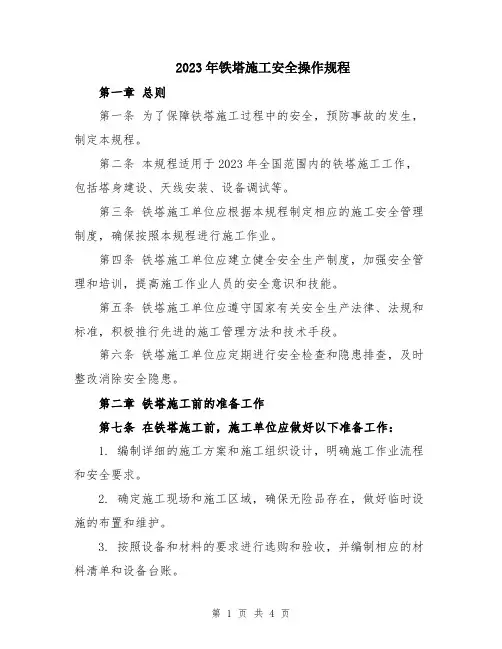

2023年铁塔施工安全操作规程第一章总则第一条为了保障铁塔施工过程中的安全，预防事故的发生，制定本规程。

第二条本规程适用于2023年全国范围内的铁塔施工工作，包括塔身建设、天线安装、设备调试等。

第三条铁塔施工单位应根据本规程制定相应的施工安全管理制度，确保按照本规程进行施工作业。

第四条铁塔施工单位应建立健全安全生产制度，加强安全管理和培训，提高施工作业人员的安全意识和技能。

第五条铁塔施工单位应遵守国家有关安全生产法律、法规和标准，积极推行先进的施工管理方法和技术手段。

第六条铁塔施工单位应定期进行安全检查和隐患排查，及时整改消除安全隐患。

第二章铁塔施工前的准备工作第七条在铁塔施工前，施工单位应做好以下准备工作：1. 编制详细的施工方案和施工组织设计，明确施工作业流程和安全要求。

2. 确定施工现场和施工区域，确保无险品存在，做好临时设施的布置和维护。

3. 按照设备和材料的要求进行选购和验收，并编制相应的材料清单和设备台账。

4. 培训施工作业人员，提高他们的安全意识和技能，做好应急救援的培训。

第八条在铁塔施工前，施工单位应组织专业的技术人员进行详细的勘察和测量，制定准确的施工方案。

第三章铁塔施工的安全操作要求第九条在铁塔施工过程中，施工单位应按照以下安全操作要求进行施工作业：1. 施工操作人员应熟悉施工方案和操作要求，严格按照操作流程进行作业，确保各项工作按照计划进行。

2. 施工现场应设置固定的警示标志和告示牌，明确施工区域和安全警示要求。

3. 施工作业人员应佩戴符合要求的个人防护装备，如安全帽、安全鞋、防护眼镜等。

4. 施工设备和工具应符合国家标准，经过定期检查和维护，保持良好的工作状态。

5. 施工现场应保持清洁整洁，杜绝堆积杂物，确保施工区域的安全和通行。

6. 各种施工材料和荷载应进行合理的堆放和分布，严禁超重和超高运输。

7. 施工作业人员应遵守安全操作规范，严禁酗酒和吸烟，禁止使用易燃物品。

8. 施工作业人员应定期接受安全培训和技能提升，增强自身的安全意识和应急能力。

在我国，铁塔工程施工是一项重要的基础设施建设，它关系到通信、电力、广播电视等多个领域的运行和发展。

本文将从工程施工铁塔的定义、施工流程、技术要求和安全措施等方面进行详细介绍。

一、工程施工铁塔的定义工程施工铁塔是指在建设过程中，为满足通信、电力、广播电视等工程需要，采用钢铁材料制成的塔架。

铁塔工程施工主要包括铁塔的安装、调试和维护等工作。

二、施工流程1. 铁塔的运输和堆放：在施工现场，首先要将铁塔部件运输到指定位置，并按照规定进行堆放。

在堆放过程中，要确保铁塔部件的稳定和安全，防止变形和损坏。

2. 铁塔的组装：根据设计图纸和施工方案，按照一定的顺序进行铁塔的组装。

组装过程中，要保证各个部件的连接牢固，满足受力要求。

3. 铁塔的焊接：在铁塔组装完成后，要对连接处进行焊接，确保焊接质量。

焊接过程中，要遵守焊接工艺规程，保证焊接牢固可靠。

4. 铁塔的防腐处理：为了延长铁塔的使用寿命，需要对其进行防腐处理。

通常采用热镀锌、喷涂等方式进行防腐处理。

5. 铁塔的验收和调试：在铁塔施工完成后，要进行验收和调试。

验收主要包括铁塔的结构完整性、连接牢固度、防腐效果等方面的检查。

调试主要包括通信、电力、广播电视等设备的安装和调试。

三、技术要求1. 铁塔的设计和制造：铁塔的设计应满足工程需求，确保安全、稳定、经济。

铁塔的制造应严格按照国家标准和行业规范进行。

2. 铁塔的安装：铁塔的安装应遵循设计图纸和施工方案，确保塔架的垂直度和稳定性。

3. 焊接质量：焊接质量是铁塔施工的关键环节，要严格遵守焊接工艺规程，保证焊接牢固可靠。

4. 防腐处理：铁塔的防腐处理应达到国家标准，确保铁塔的使用寿命。

四、安全措施1. 施工现场安全管理：建立健全施工现场安全管理体系，明确安全责任，加强安全培训和监督检查。

2. 个人防护：施工人员应佩戴符合国家标准的个人防护用品，如安全帽、安全带、防护眼镜等。

3. 设备安全：施工过程中，要确保施工设备的安全运行，定期进行检查和维护。

1空距离不应小于300mm；1kV 以下电力线路，不应小于150mm。

第6.0.28 条线路的导线与拉线、电杆或构架之间安装后的净空距离，35kV 时，不应小于600mm；1～10kV 时，不应小于200mm；1kV 以下时，不应小于100mm。

铁塔地面组装技术规定：一现场布置规定： 1．施工前负责人应勘察现场地形，拟定铁塔组立方案，根据不同的组立方案拟定现场布置方案。

2．根据铁塔结构及组立现场布置图作好场地平整。

清除影响组装和立塔的障碍物。

3．地锚坑的定位规定：拉线地锚坑的位置应与线路方向成45°角；地锚坑应尽量避开低洼积水地带； 4．地锚坑开挖应满足下列规定：⑴地锚坑深度应根据土质和受力大小拟定：拉线、牵引地锚：坚土或普土埋深2.2 米，流沙土质2.4 米；⑵地锚坑必须开挖马道。

马道对地面夹角应与受力方向一致，一般不应大于40°。

马道宽度不得太大，以100～ 300mm 为宜。

5．本地锚坑位于松软地质或泥沼地带时，必须采用以下加固措施：增长地锚坑深度；加大地锚规格或用双地锚；在地锚的受力侧加角铁桩或挡板。

二地面组装的一般规定： 1．铁塔地面组装前应做好下述准备工作：⑴送到桩位的塔料通过清点，应确认符合组装规定。

⑵参与地面组装的施工人员均经组塔工序的技术交底并经考试合格。

⑶参与地面组装的民工由现场施工负责人交待安全施工注意事项及现场操作基本知识。

⑷根据现场地形，拟定铁塔组立方法。

⑸熟悉铁塔各段重量，按照允许起吊重量拟定地面组装塔段高度(铁塔分段示意图和图纸重量明细表)。

⑹根据现场地形及设备条件拟定地面组装方法。

⑺根据确立的铁塔组立方法及地面组装方法，选择配套合适的工器具。

各类工器具使用前均应认真检查，不合格者不得使用。

三分解组塔的地面组装规定： 1．地面组装前，应进行构件布置。

构件布置应遵循下述原则。

⑴根据抱杆也许提高的高度、抱杆的允许承载能力等，合理拟定吊装构件的分段、分片及应带附铁(即辅助材) 的数量。

中国联通安徽省分公司通信铁塔架设作业安全标准与安装要求第一部分：安全标准一、杆塔施工一般安全规定1．组立杆塔应设置安全区域，确定安全监护人。

2．非施工人员不得进入作业区。

3．组立铁塔时，应及时拧紧塔腿地脚螺栓，其垫片规格必须符合设计规定。

4．组立杆塔过程中，吊件垂直下方严禁有人。

5．作业现场除必要的施工人员外，其他人员应离开杆塔高度的1.2倍距离以外。

6．在受力钢丝绳的内角侧严禁有人。

7．使用卧式地锚时，地锚套引出方向应开挖马道，马道与受力方向应一致。

8．不得利用树木或外露岩石作牵引或制动等主要受力锚桩。

9．组立的杆塔不得用临时拉线过夜；需要过夜时，应对临时拉线采取安全措施。

10．临时拉线必须在永久拉线、拆除一根临时拉线的做法。

11．高速杆塔倾斜或弯曲时，应根据需要增设临时拉线；杆塔上有人时，不得调整临时拉线。

12．拆除受力构件必须事先采取补强措施。

二、爆破安全1．炸药和雷管应分别运输、携带和存放，严禁和易燃物放在一起，并应有专人保管。

运输中雷管应有防振措施。

携带雷管时，必须将引线短路。

电雷管与电池不得由同一人携带。

雷雨天不应携带电雷管，并应停止爆破作业。

在强电场附近不得使用电雷管。

2．爆破人员应经过专门培训。

爆破工作应有专人指挥。

3．运送和装填炸药时，不得使炸药受到强烈冲击挤压，严禁使用金属物体往炮眼内推送炸药，应使用木棒轻轻捣实。

4．电雷管的接线和点火起爆必须由同一人进行。

火雷管的导火索长度应能保证点火人离开危险区范围。

点火者于点燃导火索后应立即离开危险区。

5．爆破基坑应根据土壤性质、药量、爆破方法等规定危险区。

一般钻孔闷炮危险区半径应为50M；土坑开花炮危险区半径应为100M；石坑危险区半径应为200M；裸露药包爆破的危险区半径不小于300M。

6．如用深孔爆破加大药力时，应按具体情况扩大危险范围。

7．爆破现场的工作人员都应戴安全帽。

准备起爆时，除点导火索的人以外，都必须离开危险区进行隐蔽。

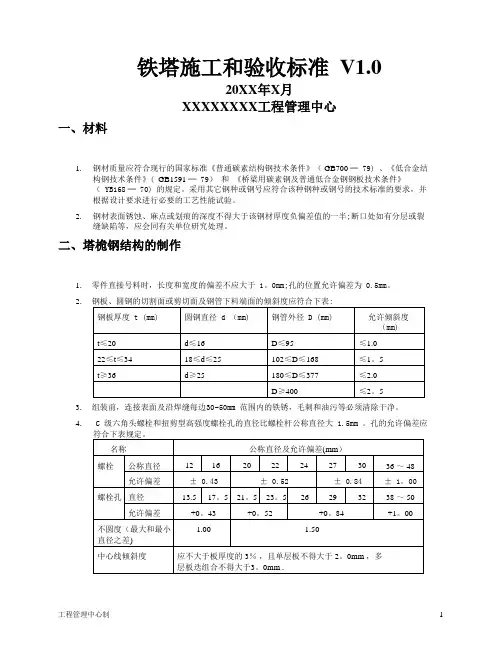

铁塔施工和验收标准 V1.020XX年X月XXXXXXXX工程管理中心一、材料1.钢材质量应符合现行的国家标准《普通碳素结构钢技术条件》（ GB700 ─ 79) 、《低合金结构钢技术条件》( GB1591 ─ 79）和《桥梁用碳素钢及普通低合金钢钢板技术条件》（ YB168─ 70) 的规定。

采用其它钢种或钢号应符合该种钢种或钢号的技术标准的要求，并根据设计要求进行必要的工艺性能试验。

2.钢材表面锈蚀、麻点或划痕的深度不得大于该钢材厚度负偏差值的一半;断口处如有分层或裂缝缺陷等，应会同有关单位研究处理。

二、塔桅钢结构的制作1.零件直接号料时，长度和宽度的偏差不应大于 1。

0mm;孔的位置允许偏差为 0.5mm。

2.3.组装前，连接表面及沿焊缝每边30~50mm 范围内的铁锈，毛刺和油污等必须清除干净。

4. C 级六角头螺栓和扭剪型高强度螺栓孔的直径比螺栓杆公称直径大 1.5mm 。

孔的允许偏差应5.零(部)件、构件上孔的位置，在编制施工图时，宜按照国家标准《形状和位置公差》GBT184─6.不合格的螺栓孔,必须经设计同意后，才可扩钻或焊补后重新钻孔。

扩钻后的孔径不得大于原设计孔径 2。

0mm ;补孔应用与母材材质相同的焊条补焊，严禁用钢块填塞。

每组孔中焊补重新钻孔数量不得超过 20％。

处理后均应作出记录。

7.构件制作完成后，检查部门应按照施工图的要求和本规范的规定，对成品进行检查验收。

构件外形和几何尺寸的允许偏差应符合以下规定:7.1构件长度 L: 当 L≤ 5m ，允许偏差± 2mm ；当 L > 5m ，± 3mm 。

7.2 塔的同一构件、桅杆的各弦杆：长度相对差可允许 1mm .7.3 构件整体弯曲：L / 1000 ,且不大于 5mm 。

局部弯曲：被测长度的 1/ 750 ，且不大于 3mm 。

7.4 法兰盘上孔距：单个法兰盘上孔距± 0.7 mm桅杆或组合构件各法兰盘相对应的孔距：当孔径≤ϕ 21。
