方向控制阀工作原理
方向控制阀属于气动执行元件，主要用于控制气动系统中的气流方向。
它采用了先进的阀门结构设计，能够根据系统需求来控制气流的进出口。
方向控制阀一般由阀体、阀芯和驱动元件组成。
阀体是方向控制阀的主要外壳，用来固定和支撑其他组件。
阀芯是阀体内部移动的部分，它能够通过被驱动元件的作用产生运动，从而改变气流的路径和方向。
驱动元件一般是气动元件，如气缸、电磁阀等，它们能够根据输入的信号输出合适的力来驱动阀芯的运动。
方向控制阀的工作原理是通过驱动元件对阀芯的控制来改变气流的方向。
当驱动元件受到激励时，它能够对阀芯施加力，使得阀芯发生位移。
阀芯的位移可以让气流从一个通道进入另一个通道，从而改变气流的方向。
当驱动元件的激励结束时，阀芯会返回到初始位置，恢复气流的原来方向。
方向控制阀通常具有多个通道，每个通道都有一个入口和一个出口。
通过控制阀芯的位置，可以使气流从不同的入口流向不同的出口。
这样，方向控制阀能够实现在气动系统中的流向切换和控制，从而实现对执行元件的控制。
总之，方向控制阀工作原理是通过驱动元件对阀芯的控制来改变气流的方向，从而实现对气动系统中气流路径的切换和控制。
它是气动系统中重要的控制元件，广泛应用于工业自动化、机械制造等领域。
1.方向控制阀及换向回路方向控制阀按气流在阀内的作用方向，可分为单向型控制阀和换向型控制阀。
(1)单向型控制阀。
1)单向阀。
气动单向阀的工作原理与作用与液压单向阀相同。
在气动系统中，为防止储气罐中的压缩空气倒流回空气压缩机，在空气压缩机和储气罐之间就装有单向阀。
单向阀还可与其他的阀组合成单向节流阀、单向顺序阀等。
2)梭阀(或门阀)。
梭阀是两个单向阀反向串联的组合阀。
由于阀芯像织布梭子一样来回运动，因而称之为梭阀。
图3一25(a)为或门型梭阀的结构图。
其工作原理是当P1进气时，将阀芯推向右边，P2被关闭，于是气流从P1进人A腔，如图3-25(b)所示;反之，从P2进气时，将阀芯推向左边，于是气流从几进人P2腔，如图3-25(c)所示;当P1,P2同时进气时，哪端压力高，A就与哪端相通，另一端就自动关闭。
可见该阀两输人口中只要有一个输人，输出口就有输出，输人和输出呈现逻辑“或”的关系。
或门型梭阀在逻辑回路中和程序控制回路中被广泛采用，图3-26是梭阀在手动一自动回路中的应用。
通过梭阀的作用，使得电磁阀和手动阀均可单独操纵汽缸的动作。
气动调节阀：/3)双压阀(与门阀)图3-27是双压阀的工作原理图。
当P1进气时，将阀芯推向右端，A 无输出，如图3-27(a)所示;当P2进气时，将阀芯推向左端，A无输出，如图3一27(b)所示;只有当P1，P2同时进气时，A才有输出，如图3-27(c)所示;当P1和P2气体压力不等时，则气压低的通过A输出。
由此可见，该阀只有两输人口中同时进气时A才有输出，输人和输出呈现逻辑“与”的关系。
自力式压力调节阀:/双压阀的应用很广泛，如图3一28所以是在互锁回路中的应用。
只有工件的定位信号1和夹紧信号2同时存在时，双压阀才有输出，使换向阀换向，从而使钻孔缸进给。
4)快速排气阀。
用于使气动元件或装置快速排气的阀叫作快速排气阀，简称快排阀。
通常汽缸排气时，气体是从汽缸经过管路，由换向阀的排气口排出的。
方向控制阀的分类及应用方向控制阀是一种用于调节流体力学系统中流体流向的阀门。
根据其不同的工作方式和应用条件，可以将方向控制阀分为多种类型。
下面将根据其分类和应用进行详细阐述。
1. 手动方向控制阀手动方向控制阀是一种通过手动操纵杆或手轮来改变阀门位置和流体流向的阀门。
它通常用于一些小型设备或实验室中，具有结构简单、价格较低等优点。
手动方向控制阀常用于气动控制系统和液压行业等领域。
2. 电动方向控制阀电动方向控制阀是一种使用电动机驱动的阀门，通过电动机控制阀门的开启和关闭，从而实现流体的流向控制。
这种阀门可以根据需要通过遥控或自动化系统进行控制，广泛应用于化工、电力、冶金等行业的流体控制领域。
3. 气动方向控制阀气动方向控制阀是一种使用气体压力来驱动的阀门，通过气体的压力控制阀门的启闭和流体的流向。
气动方向控制阀具有动作速度快、反应灵敏等特点，广泛应用于气动控制系统和工业自动化领域。
4. 液压方向控制阀液压方向控制阀是一种使用液体流压力力来驱动的阀门，通过控制液体的流向和压力来实现对流体系统的控制。
液压方向控制阀具有承压能力强、操作力矩小等特点，被广泛应用于液压动力领域、工程机械和船舶等行业。
5. 电磁方向控制阀电磁方向控制阀是一种利用电磁力来驱动的阀门，通过改变电磁线圈的通电和断电来控制阀门的开闭和流体的流向。
电磁方向控制阀具有动作迅速、可远程控制等特点，被广泛应用于自动化生产线、流体控制系统和供水领域。
在实际应用中，方向控制阀扮演着重要的角色。
它可以用于调节液体和气体的流向，控制工艺过程和设备的运行状态。
具体应用包括以下几个方面：1. 工业领域方向控制阀广泛应用于石油化工、电力、冶金、造纸等工业生产中的流体控制系统。
通过方向控制阀可以实现流体管道的切换、分配和控制，保证设备的正常运行和生产的顺利进行。
2. 自动化生产线方向控制阀在自动化生产线中起到关键作用。
它可以实现自动化生产过程中的流体管道的切换和控制，确保物料流动的顺畅和机械设备的高效运行。
第13章气动控制阀(Pneumatic control valves)气动控制阀是控制、调节压缩空气的流动方向、压力和流量的气动元件，利用它们可以组成各种气动回路，使气动执行元件按设计要求正常工作。
13.1常用气动控制阀(Common pneumatic control valves)和液压控制阀类似，常用的基本气动控制阀分为：气动方向控制阀、气动压力控制阀和气动流量控制阀。
此外还有通过改变气流方向和通断以实现各种逻辑功能的气动逻辑元件。
13.1.1 气动方向控制阀(Pneumatic direction control valves)气动方向控制阀是用来控制压缩空气的流动方向和气流通、断的气动元件。
13.1.1.1 气动方向控制阀的分类气动方向控制阀和液压系统的方向控制阀类似，也分为单向阀和换向阀，其分类方法也基本相同。
但由于气压传动具有自己独有的特点，气动方向控制阀可按阀芯结构、控制方式等进行分类。
1．截止式方向控制阀芯的关系如图13.1阀口开启后气流的流动方向。
点：1）构紧凑的大口径阀。
2）截止阀一般采用软质材料胶等）密封，当阀门关闭后始终存在背压，因此，密封性好、泄漏量小、勿须借助弹簧也能关闭。
3）因背压的存在，所以换向力较大，冲击力也较大。
不适合用于高灵敏度的场合。
4）比滑柱式方向控制阀阻力损失小，抗粉尘能力强，对气体的过滤精度要求不高。
2. 滑柱式方向控制阀滑柱式气动方向控制阀工作原理与滑阀式液压控制元件类似，这里不具体说明。
滑柱式方向控制阀的特点：1）阀芯较截止式长，增加了阀的轴向尺寸，对动态性能有不利影响，大通径的阀一般不易采用滑柱式结构；2）由于结构的对称性，阀芯处在静止状态时，气压对阀芯的轴向作用力保持平衡，容易设计成气动控制中比较常用的具有记忆功能的阀；3）换向时由于不受截止式密封结构所具有的背压阻力，换向力较小；4）通用性强。
同一基型阀只要调换少数零件便可改变成不同控制方式、不同通路的阀；同一只阀，改变接管方式，可以做多种阀使用。
气动控制阀(Pneumatic control valves)气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。
气动控制阀的结构可分解成阀体(包含阀座和阀孔等)和阀心两部分，根据两者的相对位置，有常闭型和常开型两种。
阀从结构上可以分为：截止式、滑柱式和滑板式三类阀。
一、气动控制阀的分类气动控制阀是指在气动系统中控制气流的压力、流量和流动方向，并保证气动执行元件或机构正常工作的各类气动元件。
控制和调节压缩空气压力的元件称为压力控制阀。
国内知名的生产厂家有上海权工阀门设备有限公司和湖南新兴水电设备有限公司。
其公司是机械工业部、化工部、中国化工装备总公司定点管理生产企业。
其产品在业内有一定的价格优势和技术优势控制和调节压缩空气流量的元件称为流量控制阀。
改变和控制气流流动方向的元件称为方向控制阀。
除上述三类控制阀外，还有能实现一定逻辑功能的逻辑元件，包括元件内部无可动部件的射流元件和有可动部件的气动逻辑元件。
在结构原理上，逻辑元件基本上和方向控制阀相同，仅仅是体积和通径较小，一般用来实现信号的逻辑运算功能。
近年来，随着气动元件的小型化以及PLC控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。
从控制方式来分，气动控制可分为断续控制和连续控制两类。
在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作;连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。
气动控制阀分类如图4.1。
二、气动控制阀和液压阀的比较(一) 使用的能源不同气动元件和装置可采用空压站集中供气的方法，根据使用要求和控制点的不同来调节各自减压阀的工作压力。
液压阀都设有回油管路，便于油箱收集用过的液压油。
气动控制阀可以通过排气口直接把压缩空气向大气排放。
(二) 对泄漏的要求不同液压阀对向外的泄漏要求严格，而对元件内部的少量泄漏却是允许的。

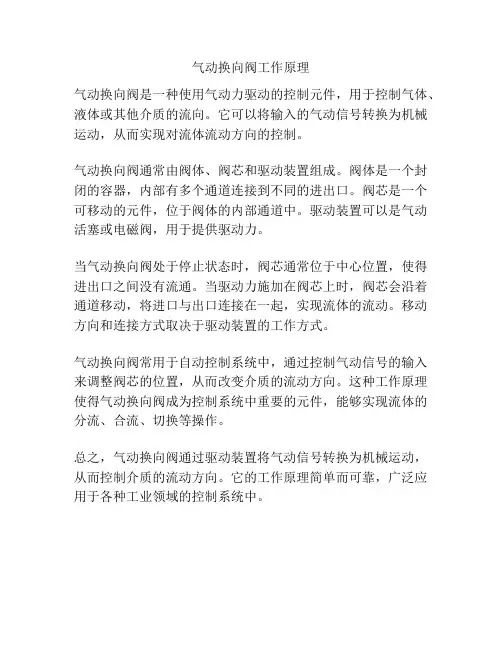

气动换向阀工作原理
气动换向阀是一种使用气动力驱动的控制元件，用于控制气体、液体或其他介质的流向。
它可以将输入的气动信号转换为机械运动，从而实现对流体流动方向的控制。
气动换向阀通常由阀体、阀芯和驱动装置组成。
阀体是一个封闭的容器，内部有多个通道连接到不同的进出口。
阀芯是一个可移动的元件，位于阀体的内部通道中。
驱动装置可以是气动活塞或电磁阀，用于提供驱动力。
当气动换向阀处于停止状态时，阀芯通常位于中心位置，使得进出口之间没有流通。
当驱动力施加在阀芯上时，阀芯会沿着通道移动，将进口与出口连接在一起，实现流体的流动。
移动方向和连接方式取决于驱动装置的工作方式。
气动换向阀常用于自动控制系统中，通过控制气动信号的输入来调整阀芯的位置，从而改变介质的流动方向。
这种工作原理使得气动换向阀成为控制系统中重要的元件，能够实现流体的分流、合流、切换等操作。
总之，气动换向阀通过驱动装置将气动信号转换为机械运动，从而控制介质的流动方向。
它的工作原理简单而可靠，广泛应用于各种工业领域的控制系统中。
气动控制阀与气动回路及使用与维修气动控制阀主要有方向控制阀、压力控制阀和流量控制阀三大类。
方向控制阀可分为单向型控制阀和换向型控制阀，压力控制阀可分为减压阀、溢流阀和顺序阀，流量控制阀可为节流阀、单向节流阀和排气节流阀等。
气动控制阀组合成各类气动回路，气动回路能实现较复杂多变的控制功能。
3.1 方向控制阀与方向控制回路及使用与维修3.1.1 方向控制阀按气流在阀内的流动方向，方向控制阀可分为单向型控制阀和换向型控制阀；按控制方式，方向阀分为手动控制、气动控制、电磁控制、机动控制等。
1．单向型方向控制阀单向型方向控制阀包括单向阀、或门型梭阀、与门型梭阀和快速排气阀等。
（1）单向阀图3-1 所示为单向阀的典型结构，图a为符号，图b为实物。
图3-1 单向阀（2）或门型梭阀图3-2所示为或门型梭阀结构，它有两个输入口P1、P2，一个输出口A，阀芯在两个方向上起单向阀的作用。
当P1进气时，阀芯将P2切断，P1与A相通，A有输出。
当P2进气时，阀芯将P1切断，P2与A相通，A也有输出。
如P1和P2都有进气时，阀芯移向低压侧，使高压侧进气口与A相通。
如两侧压力相等，先加入压力一侧与A相通，后加入一侧关闭。
图3-3所示是或门型梭阀应用回路，该回路应用或门型梭阀实现手动和自动换向。
图3－2 或门型梭阀结构图图3－3 或门型梭阀应用回路（3）与门型梭阀与门型梭阀又称双压阀。
图3-4所示为与门型梭阀结构。
它有P1和P2两个输入口和一个输出口A。
只有当P1、P2同时有输入时，A才有输出，否则A无输出；当P1和P2压力不等时，则关闭高压侧，低压侧与A 相通。
图3-5所示是与门型梭阀应用回路。
或门型梭阀和与门型梭阀的区别要从输入和输出关系来判断。
图3－4 与门型梭阀结构图图3－5 与门型梭阀应用回路（4）快速排气阀快速排气阀简称快排阀，是为了使气缸快速排气。
图3-6a所示为快速排气阀的结构。
快速排气阀常安装在气缸排气口。
图3－6 快速排气阀2．换向型方向控制阀（1）气压控制换向阀用气压力来使阀芯移动换向的操作方式称为气压控制。
方向控制阀原理
方向控制阀是一种用于控制液压或气动系统中液体或气体流动方向的装置。
它以阀芯的位置来控制介质流动的通道，从而实现流体在不同管道之间的转换或截断。
方向控制阀的工作原理基于阀芯的移动。
当阀芯移动到不同的位置时，它会改变通道的布局，使流体能够在不同的管道间流动。
方向控制阀主要由阀体、阀芯和驱动装置组成。
当驱动装置施加力或力矩在阀芯上时，阀芯会跟随驱动装置的指令，改变阀芯所处的位置。
阀芯的位置决定了介质的流动路径。
举例来说，当阀芯处于某一位置时，流体会从一个进口进入，然后通过阀芯内的通道流向特定的出口。
方向控制阀的结构设计通常具有多个进出口和通道，以满足不同的流体流动需求。
例如，三通方向控制阀通常具有一个进口和两个出口，可以实现流体的分流和合流。
四通方向控制阀则具有一个进口和三个出口，能够实现更复杂的流体转换操作。
对于液压系统，方向控制阀的操作可以通过手动控制、电动控制或压力控制等方式实现。
对于气动系统，方向控制阀通常通过电磁阀或气动控制阀来控制。
需要注意的是，方向控制阀在切换过程中可能会产生液压或气体冲击和噪音，因此在设计和使用时需要采取相应的措施来减少这些问题的影响。
总之，方向控制阀通过改变阀芯的位置来实现介质的流动方向控制。
它是液压和气动系统中重要的控制元件，广泛应用于工业自动化领域中。
