tft-lcd工作原理TFT-LCD工作原理TFT-LCD（Thin Film Transistor-Liquid Crystal Display）是一种液晶显示技术，广泛应用于平板电视、电子游戏机、智能手机和计算机显示器等设备中。
它通过利用液晶的光学特性和薄膜晶体管的电学特性来实现图像的显示。
TFT-LCD的工作原理可以分为两个主要步骤：电学控制和光学调制。
第一步电学控制，液晶显示屏由一系列的像素组成，每个像素由液晶分子和薄膜晶体管构成。
薄膜晶体管是一种电子开关，通过控制其通断状态来控制液晶分子的排列，从而实现像素的显示。
每个像素都有一个对应的薄膜晶体管，它们分别由一个源极、栅极和漏极组成。
当薄膜晶体管的栅极电压升高时，源极和漏极之间会形成一个导通通道，电流可以通过。
反之，当栅极电压降低时，通道将关闭，电流无法通过。
第二步光学调制，液晶分子的排列状态会影响光的传播和偏振方向。
液晶分子在电场的作用下可以呈现不同的排列方式，分别为平行排列和垂直排列。
当液晶分子呈现平行排列时，光线经过液晶层时会发生偏转，无法通过偏振器，像素呈现出黑色。
而当液晶分子呈现垂直排列时，光线能够通过液晶层和偏振器，像素呈现出亮色。
通过控制薄膜晶体管的通断状态，可以改变液晶分子的排列方式，从而控制像素的亮度和颜色。
在TFT-LCD中，每个像素都包含有红、绿、蓝三个亚像素，通过调节每个亚像素的亮度和颜色来显示出丰富多彩的图像。
这是通过在液晶层前面加入颜色滤光片实现的。
颜色滤光片分别为红、绿、蓝三个基色，与每个亚像素一一对应。
当液晶分子呈现垂直排列时，光线可以通过液晶层和颜色滤光片，从而显示出相应的颜色。
而当液晶分子呈现平行排列时，光线无法通过颜色滤光片，像素呈现出黑色。
TFT-LCD的工作原理是通过电学控制和光学调制来实现图像的显示。
电学控制通过控制薄膜晶体管的通断状态来改变液晶分子的排列方式，从而实现像素的亮度和颜色的控制。
tft-lcd生产工艺
TFT-LCD是一种液晶显示技术，全称为薄膜晶体管液晶显示器。
TFT-LCD生产工艺主要包括以下几个步骤：
1. 基板清洗：将玻璃基板放入清洗机内，通过化学溶液和超声波清洗，去除表面的污染物和杂质。
2. 蒸镀：将清洗后的基板放入真空蒸镀机内，通过热蒸发或磁控溅射的方式，将ITO（氧化铟锡）等导电材料薄膜均匀地沉积在基板上，形成液晶显示器的电极。
3. 形成图形：利用UV曝光机将光掩膜与基板层叠在一起进行曝光，然后通过显影和蚀刻的步骤，去除未曝光的部分物质，形成规定的图形。
4. 涂布液晶层：将液晶原料涂布在形成图形的基板上，然后通过加热和冷却控制液晶分子的方向和排列，形成液晶层。
5. 定位贴合：将两块涂有液晶层的基板通过真空吸附的方式，精确地对准并叠放在一起，形成液晶显示区域。
同时，在两块基板的边缘区域添加背光源、驱动IC等组件。
6. 封装：将贴合好的基板放入封装机内，通过高温封装胶或薄膜封装胶封住整个液晶显示器结构，保护液晶显示区域以及内部电路。
7. 背光模组制造：制作背光源，通常采用CCFL（冷阴极荧光
灯）或LED（发光二极管），通过封装、组装等过程，将背
光源和液晶显示器组装在一起。
8. 电功能测试：对制作好的液晶显示器进行电功能测试，确保其正常工作。
以上是TFT-LCD生产工艺的基本流程，当然还有很多其他细
节的工艺步骤，如氧化硅沉积、染料封装等。
随着技术的发展，TFT-LCD生产工艺也在不断改进和完善，以提高产品的质量
和性能。
TFT-LCD原理与设计
TFT-LCD（薄膜晶体管液晶显示器）是一种广泛使用于平板
电视、电脑显示器、手机等设备中的液晶显示技术。
其工作原理是利用薄膜晶体管和液晶分子的特性实现图像显示。
TFT-LCD的结构由多个层次组成，包括色彩滤光片、透明电极、薄膜晶体管和液晶层等。
色彩滤光片用于调节液晶层的颜色显示，透明电极用于施加电场，而薄膜晶体管则负责控制电流的流动。
这些层次协同工作，使得液晶分子在电场作用下产生偏转，并改变光的透过率，从而形成显示图像。
TFT-LCD的工作原理基于液晶的光电效应。
液晶分子具有两
种状态：向列方向对齐的“ON”态和与列方向垂直的“OFF”态。
当施加电场时，液晶分子会发生扭曲，产生向与列方向垂直的“ON”态。
通过调节电场的强弱和方向，可以控制液晶分子的
偏转程度，进而控制透过液晶层的光的亮度和颜色。
TFT-LCD还需要使用后端的驱动电路来控制薄膜晶体管的导
通和断开，以及控制液晶分子的偏转。
这些驱动电路通常由晶体管和电容器组成，能够实现高速刷新和精确的图像显示。
在TFT-LCD的设计中，需要考虑多个因素，包括像素密度、
色彩还原、亮度和对比度等。
为了提高图像质量，设计者需要选择合适的材料、优化电流和电场的控制参数，并采用高精度的光学和电子元件。
总之，TFT-LCD利用薄膜晶体管和液晶分子的特性，通过控
制电场来实现图像显示。
其设计需要考虑多个因素，以实现高质量的图像效果。

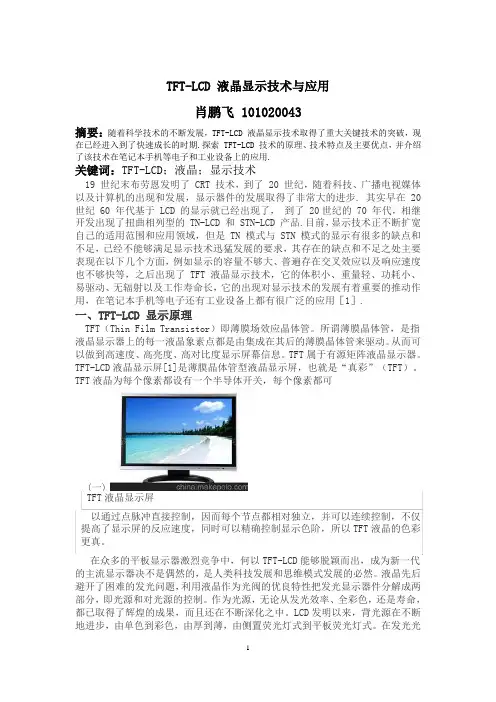

TFT-LCD 液晶显示技术与应用肖鹏飞 101020043摘要：随着科学技术的不断发展，TFT-LCD 液晶显示技术取得了重大关键技术的突破，现在已经进入到了快速成长的时期.探索 TFT-LCD 技术的原理、技术特点及主要优点，并介绍了该技术在笔记本手机等电子和工业设备上的应用.关键词：TFT-LCD；液晶；显示技术19 世纪末布劳恩发明了 CRT 技术，到了 20 世纪，随着科技、广播电视媒体以及计算机的出现和发展，显示器件的发展取得了非常大的进步. 其实早在 20 世纪 60 年代基于 LCD 的显示就已经出现了，到了 20世纪的 70 年代，相继开发出现了扭曲相列型的 TN-LCD 和 STN-LCD 产品.目前，显示技术正不断扩宽自己的适用范围和应用领域，但是 TN 模式与 STN 模式的显示有很多的缺点和不足，已经不能够满足显示技术迅猛发展的要求，其存在的缺点和不足之处主要表现在以下几个方面，例如显示的容量不够大、普遍存在交叉效应以及响应速度也不够快等，之后出现了 TFT 液晶显示技术，它的体积小、重量轻、功耗小、易驱动、无辐射以及工作寿命长，它的出现对显示技术的发展有着重要的推动作用，在笔记本手机等电子还有工业设备上都有很广泛的应用［1］.一、TFT-LCD 显示原理液晶为每个像素都设有一个半导体开关，每个像素都可源方面取得的最新成果都会为LCD 提供新的背光源。
