5、《示波器仿真实验》报告书

示波器实验报告(共7篇)一、实验目的1.了解示波器的基本原理和工作原理。

2.掌握示波器在电路测试和故障诊断中的应用。

3.学习示波器的操作方法，掌握各项操作技巧。

二、实验原理示波器是用来观察波形的一种仪器。

它以示波管为核心，通过电子束扫描屏幕，形成比较直观的波形图，实现对信号的观测、测量和分析。

示波器一般有模拟示波器和数字示波器两种，本实验采用数字示波器进行测试。

数字示波器以模拟数字转换技术为基础，是一种精确分析波形的仪器。

它接收被测电路中的信号，经过采样后经过模拟数字转换（ADC）转换成数字信号，同时进行多次采样，得到不同时刻下的波形数据，并将其传输到计算机中进行处理和显示。

数字示波器具有显示快、分辨率高、操作方便等优点，适用于对高频信号进行测量和分析。

三、实验内容1.了解示波器的基本操作方法，包括示波器的输入接口、触发系统、扫描方式、显示控制等内容。

2.使用示波器测量不同频率、振幅的正弦信号，并进行分析。

四、实验步骤与数据分析1.测量正弦波(1)将正弦波信号输入示波器的通道1，选择“正弦波”测量模式。

(2)调整示波器的扫描方式、扫描速率和显示控制，以得到清晰的信号波形。

(3)通过示波器测量正弦波的振幅和频率，得出如下数据：振幅：3V频率：50Hz(4)分析得出，正弦波是具有一定周期性的波形，它的幅度和频率可以通过示波器的测量得到。

在实际电路测试和故障诊断中，正弦波可以用作交流信号的测试，并可以通过触发系统实现高精度数据的采样和分析。

2.测量直流信号电压：5V3.测量矩形波和脉冲信号(3)通过示波器测量矩形波和脉冲信号的各项参数，如上升沿和下降沿时间、占空比等，得到实验数据。

五、实验结果本次实验使用数字示波器测量了不同频率、振幅的正弦信号、直流信号、矩形波信号和脉冲信号。

通过对示波器的操作和分析，得出了对信号波形的各项参数，进一步理解了示波器的原理和工作方式，并掌握了数字示波器的操作和应用技巧。

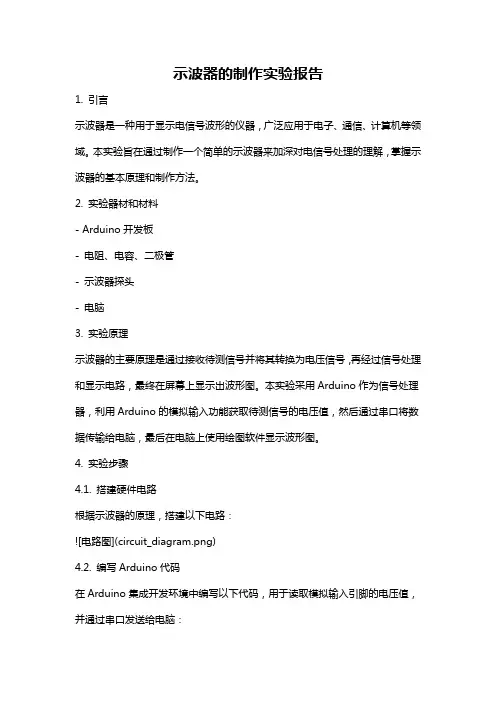

示波器的制作实验报告1. 引言示波器是一种用于显示电信号波形的仪器，广泛应用于电子、通信、计算机等领域。

本实验旨在通过制作一个简单的示波器来加深对电信号处理的理解，掌握示波器的基本原理和制作方法。

2. 实验器材和材料- Arduino开发板- 电阻、电容、二极管- 示波器探头- 电脑3. 实验原理示波器的主要原理是通过接收待测信号并将其转换为电压信号，再经过信号处理和显示电路，最终在屏幕上显示出波形图。

本实验采用Arduino作为信号处理器，利用Arduino的模拟输入功能获取待测信号的电压值，然后通过串口将数据传输给电脑，最后在电脑上使用绘图软件显示波形图。

4. 实验步骤4.1. 搭建硬件电路根据示波器的原理，搭建以下电路：4.2. 编写Arduino代码在Arduino集成开发环境中编写以下代码，用于读取模拟输入引脚的电压值，并通过串口发送给电脑：c++void setup() {Serial.begin(9600);}void loop() {int sensorValue = analogRead(A0);Serial.println(sensorValue);delay(1);}将代码上传至Arduino开发板。

4.3. 配置电脑连接Arduino开发板与电脑，并打开绘图软件（如Processing）。

配置串口接收端口和波特率，确保与Arduino代码中一致。

4.4. 接收并绘制波形图在绘图软件中编写以下代码，用于接收Arduino发送的数据并绘制波形图：javaimport processing.serial.*;Serial port;int xPos = 0;float[] inData = new float[500];int index = 0;void setup() {size(800, 400);port = new Serial(this, "/dev/bmodem14201", 9600); 根据实际情况修改端口名称}void draw() {background(0);if (port.available() > 0) {String data = port.readStringUntil('\n');if (data != null) {data = trim(data);inData[index] = float(data);index++;if (index >= width) {index = 0;}}}translate(0, height / 2);stroke(255);for (int i = 0; i < index; i++) {line(i, inData[i], i + 1, inData[i + 1]);}}运行绘图软件并启动串口读取。

仿真示波器实验报告总结本次实验主要是通过仿真示波器的使用，了解示波器的基本原理和操作方法，并能够正确读取波形和测量波形参数。

通过实验的学习和操作，我对示波器的性能和功能有了更深入的了解，也掌握了一些基本的示波器操作技巧。

首先，本次实验中我学习了示波器的基本原理。

示波器起到了一个信号观测和测量的作用，通过将被测信号与水平和垂直方向上的参考信号进行比较，可以将信号转化成可以直观观察和测量的波形。

在示波器的显示屏上，我们可以清晰地看到被测信号的振幅、频率等参数，从而对信号进行分析和判断。

同时，示波器还具有触发、测量、存储等功能，可以对信号进行更详细的分析和处理。

其次，在实际操作中，我学会了示波器的基本使用方法。

首先，我了解了示波器的控制面板的各个部分及其功能，比如水平扫描控制、探头放大系数选择、触发控制等。

其次，我学会了如何正确连接探头和被测信号源，并注意了正确的接地方式和信号的电平范围。

然后，我学会了如何调整示波器的一些参数，比如触发电平、触发沿、扫描速度等，以获取清晰的波形和准确的测量数据。

最后，我学会了如何读取并测量示波器上的波形参数，比如峰峰值、均值、频率等，以更深入地了解被测信号。

通过实验的学习和实践，我进一步认识到了示波器的重要性和应用广泛性。

在电子工程领域中，示波器是一个不可或缺的仪器，可以对各种电信号进行测量和分析，从而进行故障检测、信号调试、电路设计等工作。

因此，熟练掌握示波器的使用方法和技巧对于电子工程师来说是非常重要的。

在以后的学习和实践中，我将进一步加强对示波器的理论和实践的掌握。

我将继续学习示波器的更高级功能和应用场景，并深入了解示波器的内部结构和工作原理，以便更好地使用和应用示波器进行电信号的观测和测量工作。

通过本次实验，我对示波器有了更深入的了解，并学会了正确使用示波器进行信号观测和测量。

通过实验的学习和实践，我不仅提高了自己的实验操作技能，还加深了对示波器原理和原理的理解，并掌握了一些实用的技巧和方法。

模拟示波器的调节与使用实验报告引言：模拟示波器是一种广泛应用于电子实验和工程领域的仪器，用于观察和测量电信号的波形和特征。

本实验旨在通过模拟示波器的调节与使用，加深对示波器原理和操作的理解，并掌握正确的使用方法。

一、实验目的1. 了解模拟示波器的基本原理和工作方式。

2. 掌握示波器的各项参数及调节方法。

3. 学会使用示波器观察和测量电信号波形。

二、实验器材和原理1. 实验器材：模拟示波器、信号源、连接线等。

2. 实验原理：模拟示波器通过将电信号转换为可视化的波形，用于观察和测量信号的振幅、频率、相位等特征。

示波器主要由垂直放大器、水平放大器、触发电路和显示屏等部分组成。

三、实验步骤与操作1. 连接信号源：将信号源通过连接线与示波器的输入端口相连。

2. 调节垂直放大器：根据信号源的输出范围选择合适的垂直放大倍数，使波形在示波器屏幕上能够清晰显示。

3. 调节水平放大器：根据信号源的频率选择合适的水平放大倍数，使波形在示波器屏幕上能够完整显示。

4. 调节触发电路：根据信号源的波形形状选择合适的触发方式和触发电平，使波形在示波器屏幕上稳定显示。

5. 观察和测量波形：通过调节示波器的各项参数，观察和测量信号的振幅、频率、相位等特征。

四、实验结果与分析1. 观察波形：根据实验中所使用的信号源类型和波形形状，观察示波器屏幕上显示的波形特征。

2. 测量波形：使用示波器提供的测量功能，测量信号的振幅、频率、周期等参数，并记录下来。

3. 分析波形：根据波形的特征和测量结果，分析信号的性质和特点，并与信号源的参数进行对比和验证。

五、实验总结与体会通过本次实验，我深入了解了模拟示波器的原理和调节方法，并掌握了正确的使用技巧。

实验中，我发现调节垂直放大器和水平放大器对于波形的显示非常重要，合适的放大倍数可以使波形清晰可见，而不合适的放大倍数则会导致波形失真或无法显示。

此外，触发电路的调节也是确保波形稳定显示的关键，正确选择触发方式和触发电平可以避免波形的抖动和闪烁。

示波器使用实验报告范文示波器使用实验报告范文精选2篇〔一〕示波器使用实验报告1.熟悉示波器的功能和使用方法，掌握示波器的使用技巧；2.理解示波器的原理和构造，掌握示波器的根本性能参数；3.理解示波器在电子测量中的应用，掌握示波器的使用考前须知。

1.示波器；2.信号发生器；3.变压器；4.电阻箱、电容箱、电感箱；5.电缆、插头、连接线等。

1.示波器的根本原理示波器是一种电子测量仪器，可将电信号的波形显示在示波器屏幕上，以便进展分析和测量。

示波器由垂直放大系统和程度扫描系统组成。

当待测信号经过垂直放大系统放大后，送入程度扫描系统，再以一定速度左右扫描，并将扫描的信号通过屏幕显示出来，形成一条连续的波形。

不同的波形形态可以反映出电路中的不同参数和特性。

2.示波器的构造及性能参数示波器通常由示波管、放大器、扫描器、触发电路、时间基准电路、校准电路等局部组成。

其中，示波管是示波器的核心局部，扫描器和时间基准电路决定了示波器的工作特性和测量精度。

示波器的性能参数包括带宽、灵敏度、扫描速度和垂直放大倍数等。

3.示波器的应用在实际电子测量中，示波器被广泛应用于电路测试、信号分析、波形显示等领域。

通过示波器，可以准确地测量电路中的电压、电流、频率、相位等参数，并可以分析电路的稳定性、干扰特性和响应速度等。

1.示波器的根本操作(3) 调节垂直和程度放大系数，以显示信号的适宜波形；(4) 调节触发电路，使信号可以稳定地显示在屏幕上。

2.示波器的性能测试(4) 测量示波器的垂直放大倍数，并记录测试结果。

3.示波器的应用实验(1) 测量电路中的电压、电流、频率等参数，并用示波器显示；(3) 测量电路中的噪声和干扰等参数，并进展分析和处理。

1.示波器的性能测试(1) 带宽测试结果为30MHz，符合示波器的规格要求；(2) 灵敏度测试结果为1mV/Div，符合示波器的规格要求；(3) 扫描速度测试结果为1us/Div，符合示波器的规格要求；(4) 垂直放大倍数测试结果为5F/Div，符合示波器的规格要求。

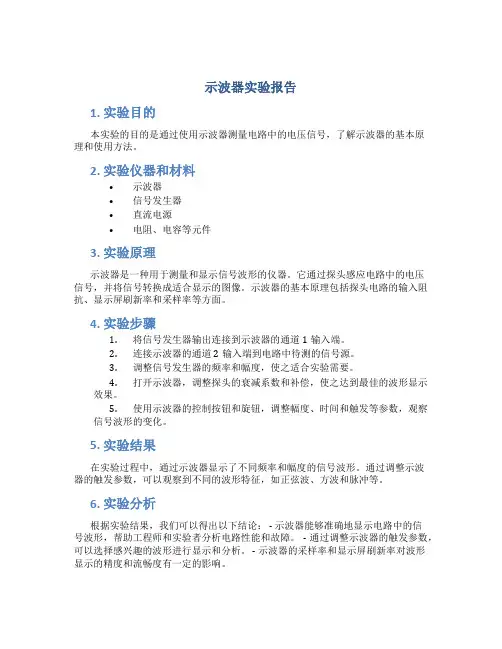

示波器实验报告实验目的本实验旨在让学生掌握示波器的基本操作方法，包括：示波器的结构与原理、示波器的使用、各种电型信号的测量，同时提高学生的实验操作能力和数据处理能力。

实验仪器本次实验使用的仪器为示波器、信号发生器、电阻、电容、电感、万用表、直流电源等。

实验原理示波器是一种用于测量电压随时间变化的仪器，应用广泛，用途很多。

其中，示波器的核心部分是电子枪和电子束系统。

当电子枪发射高速电子时，经过加速后会形成一个电子束，它在偏转板和偏转系统的作用下，被导向到屏幕上，形成一定的波形。

示波器可以根据不同的电压输入端，分别被称作单向示波器和双向示波器。

信号发生器可以产生多种波形的电信号，包括正弦波、方波、三角波等。

电容和电感可以产生相位差，电阻可以调节电流大小和电压大小，万用表可以测量各种电型信号。

实验内容实验一：直流信号的测量将直流电源的正负极分别接到示波器的通道一和通道二上，并将示波器的探头分别接到通道一和通道二的输入端。

打开示波器电源，调整示波器的扫描速度和扫描范围，观察电压随时间的变化情况，并记录下对应的数据。

实验二：正弦信号的测量将信号发生器的输出端接到示波器的通道一输入口，调节信号发生器产生正弦波信号。

打开示波器电源，观察正弦波信号的波形，调整示波器的扫描速度和扫描范围，记录下对应的数据。

实验三：方波信号的测量将信号发生器的输出端接到示波器的通道一输入口，调节信号发生器产生方波信号。

打开示波器电源，观察方波信号的波形，调整示波器的扫描速度和扫描范围，记录下对应的数据。

实验四：三角波信号的测量将信号发生器的输出端接到示波器的通道一输入口，调节信号发生器产生三角波信号。

打开示波器电源，观察三角波信号的波形，调整示波器的扫描速度和扫描范围，记录下对应的数据。

实验五：RC电路的测量搭建一个RC电路，将信号发生器的输出端接到电路的输入端，将示波器的探针分别接到电容和电阻两端。

打开示波器电源，观察电容电压和电阻电压随时间的变化情况，并记录下对应的数据。

模拟示波器的实验报告模拟示波器的实验报告引言：模拟示波器是一种用于测量和显示电信号波形的仪器。

它在电子工程和通信领域中广泛应用，可以帮助工程师们分析和解决各种电路问题。

本实验旨在通过使用模拟示波器来观察和分析不同电路中的信号波形，并深入了解模拟示波器的原理和使用方法。

一、实验目的本实验的主要目的是：1. 了解模拟示波器的基本原理和工作方式；2. 掌握模拟示波器的使用方法；3. 观察和分析不同电路中的信号波形。

二、实验器材和仪器本实验所使用的器材和仪器包括：1. 模拟示波器；2. 不同类型的信号发生器；3. 各种电路元件。

三、实验步骤1. 将信号发生器与模拟示波器连接，调节信号发生器的频率和幅度；2. 选择合适的电路元件，并将其与信号发生器连接；3. 打开模拟示波器，并调节其参数，以便观察到清晰的波形；4. 通过调节信号发生器的频率和幅度，观察信号波形的变化；5. 更换不同类型的电路元件，观察并比较不同电路中的信号波形。

四、实验结果与分析在实验过程中，我们观察到了不同电路中的信号波形，并进行了详细的分析。

以下是我们的实验结果和分析：1. 正弦波信号：通过将信号发生器与模拟示波器连接，我们成功地观察到了正弦波信号的波形。

我们发现，随着信号发生器频率的增加，波形的周期减小，频率增大。

而随着信号发生器幅度的增加，波形的振幅也相应增大。

这说明正弦波信号的频率和幅度是可以通过模拟示波器准确测量的。

2. 方波信号：我们将信号发生器调节为方波输出，并观察到了方波信号的波形。

与正弦波信号不同，方波信号的波形由高电平和低电平组成，两者之间的转换非常迅速。

通过模拟示波器，我们可以清晰地观察到方波信号的上升沿和下降沿的时间间隔，从而可以计算出其频率。

3. 脉冲信号：我们进一步将信号发生器调节为脉冲信号输出，并观察到了脉冲信号的波形。

脉冲信号的特点是持续时间非常短暂，通过模拟示波器，我们可以准确地测量脉冲信号的上升时间和下降时间，从而得到其脉冲宽度。

模拟示波器的使用实验报告模拟示波器的使用实验报告引言：模拟示波器是一种用于观察和分析电信号的仪器，广泛应用于电子工程、通信工程、医学科学等领域。

本实验旨在通过使用模拟示波器，探索其基本原理和使用方法，并通过实际测量电路中的信号，验证其功能和准确性。

实验器材：1. 模拟示波器2. 信号发生器3. 电阻、电容、电感等基本电路元件4. 电压表、电流表等测量仪器实验步骤：1. 连接电路：根据实验要求，搭建所需的电路。

例如，可以选择一个简单的RC 电路，并通过信号发生器提供输入信号。

2. 连接示波器：将示波器的探头连接到电路的输出端，确保连接稳固可靠。

3. 调节示波器：打开示波器，调节触发模式、扫描速度等参数，以便观察所需的波形。

4. 观察波形：根据实验要求，调节信号发生器的频率、幅度等参数，观察示波器上显示的波形。

可以通过改变电路元件的数值，进一步观察波形的变化。

5. 测量参数：利用示波器上的测量功能，测量波形的频率、幅度、周期等参数。

同时，可以使用其他测量仪器，如电压表、电流表等，对电路中的信号进行更详细的测量。

实验结果与分析：通过实验观察和测量，我们得到了一系列波形和参数数据。

在分析这些结果时，我们可以从以下几个方面进行讨论：1. 波形特征：根据示波器上显示的波形，我们可以判断电路的稳定性、频率响应等特征。

例如，当输入信号频率接近电路的共振频率时，可以观察到明显的共振现象。

2. 参数测量：示波器提供了测量波形参数的功能，如频率、幅度、周期等。

通过这些测量，我们可以了解电路中信号的变化规律，并与理论计算结果进行比较。

如果实验结果与理论值相符，说明模拟示波器的测量准确性较高。

3. 信号分析：通过观察和测量波形，我们可以进一步分析信号的特点和变化规律。

例如，可以通过示波器的傅里叶变换功能，将时域信号转换为频域信号，进一步研究信号的频谱分布。

实验总结：本实验通过使用模拟示波器，对电路中的信号进行观察和测量，并验证了其功能和准确性。

模拟示波器的实验报告《模拟示波器的实验报告》摘要：本实验旨在通过使用模拟示波器来观察和分析不同电路中的电压波形。

通过对不同电路的连接和调节，我们成功地观察到了正弦波、方波和三角波等不同类型的波形，并对其进行了分析和比较。

实验结果表明，模拟示波器是一种非常有效的工具，能够帮助我们更好地理解电路中的电压变化。

引言：示波器是一种广泛应用于电子、通信和自动化领域的仪器，它能够实时显示电压信号的波形。

模拟示波器是其中一种类型，它通过垂直和水平的扫描来显示电压信号的波形。

本实验将通过使用模拟示波器来观察和分析不同电路中的电压波形，以便更好地理解电路中的电压变化。

实验材料和方法：1. 模拟示波器2. 正弦波发生器3. 方波发生器4. 三角波发生器5. 电阻、电容和电感等基本电路元件6. 连接线和示波器探头实验步骤：1. 将正弦波发生器连接到模拟示波器的输入端，观察并记录正弦波的波形。

2. 将方波发生器连接到模拟示波器的输入端，观察并记录方波的波形。

3. 将三角波发生器连接到模拟示波器的输入端，观察并记录三角波的波形。

4. 分析和比较不同波形的特点，并记录实验结果。

实验结果：通过实验观察和记录，我们成功地观察到了正弦波、方波和三角波等不同类型的波形。

正弦波呈现出周期性、连续性和平滑性的特点，方波呈现出短时、高频和垂直跳跃的特点，三角波呈现出斜坡、周期和对称的特点。

通过对不同波形的分析和比较，我们更好地了解了电路中的电压变化。

结论：模拟示波器是一种非常有效的工具，能够帮助我们更好地理解电路中的电压变化。

通过本实验的观察和分析，我们对正弦波、方波和三角波等不同类型的波形有了更深入的了解，为我们在电子、通信和自动化领域的应用提供了重要的参考和指导。

希望通过这次实验，能够对模拟示波器的使用有更深入的了解，并为今后的学习和工作提供更多帮助。

篇一：电子示波器实验报告一、名称：电子示波器的使用二、目的：2．学会使用常用信号发生器；掌握用示波器观察电信号波形的方法。

3．学会用示波器测量电信号电压、周期和频率等电参量。

三、器材：2、ee1641b型函数信号发生器/计数器。

四、原理：1、示波器的基本结构：y输入外触发x输入 2、示波管（crt）结构简介：3、电子放大系统：竖直放大器、水平放大器（2）触发电路：形成触发信号。

#内触发方式时，触发信号由被测信号产生，满足同步要求。

#外触发方式时，触发信号由外部输入信号产生。

5、波形显示原理：只在竖直偏转板上加正弦电压的情形示波器显示正弦波原理只在水平偏转板上加一锯齿波电压的情形五、步骤：1、熟悉示波器的信号发声器面板各旋钮的作用，并将各开关置于指定位3、将信号发生器输出的频率为500hz和1000hz的正弦信号接入示波器，通过调整相应的灵敏度开关和扫描速度选择开关，使波形不超出屏幕范围，显示2~3个周期的波形。

4、将time/div顺时针旋到底至"x-y"位置，分别调节y1通道和y2六、记录：七、预习思考：1、示波器上观察到的正弦波形和李萨如图形实际上分别是哪两个波形的合成？答：正弦波形：是两组磁场使电子受力改变运动状态，然后将不同电子打到荧光屏上不同的位置而形成的；2、用示波器观察待测信号波形和用示波器观察李萨如图形时，示波器的工作方式有什么不同？3、当开启示波器的电源开关后，在屏上长时间不出现扫描线或点时，应如何调节各旋钮？八、操作后思考题1、如果y轴信号的频率?x比x轴信号的频率?y大很多，示波器上看到什么情形？相反又会看到什么情形？答：因为 ?y / ?x=nx / ny ,当?x /?y=1:1时，示波器上是一个圆柱，当?x /?y=2:1时，示波器上是一个横向的8，当?x /?y=3:1时，示波器上是三个横向的圆。

所以?y如果越大的话，横向圆的数量就越多。

篇二：示波器的原理与使用实验报告大连理工大学大学物理实验报告院（系）材料学院专业材料物理班级 0705 姓名童凌炜学号 200767025 实验台号实验时间 2008 年 11 月 18 日，第13周，星期二第 5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：yb4320g 双踪示波器， ee1641b型函数信号发生器实验原理和内容： 1. 示波器基本结构电子枪的作用是释放并加速电子束。
