SMT(FPC)工艺流程

smt制程基本工艺流程《SMT制程基本工艺流程》SMT（Surface Mount Technology）是一种表面贴装技术，用于电子元器件的表面装配。

它不仅提高了电子产品的集成度和可靠性，还大大提高了生产效率。

SMT制程基本工艺流程包括以下几个关键步骤。

1. 设计与制造：在SMT制程中，首先需要进行PCB（Printed Circuit Board）设计和制造。

PCB是电子元器件的载体，设计良好的PCB可以提高电子产品的性能和可靠性。

2. 印刷焊膏：印刷焊膏是SMT制程中的第一步，用于在PCB表面涂覆一层薄膜焊膏。

这一步骤需要高精度的设备和操作，以确保焊膏均匀涂覆在PCB表面上。

3. 贴装：贴装是SMT制程中的关键步骤，它包括将电子元器件（如贴片元件、IC芯片等）粘贴在覆有焊膏的PCB上。

这一步骤需要自动贴片机或其他设备来实现高速、高精度的贴装过程。

4. 固化焊接：固化焊接是SMT制程中的重要步骤，它通过加热将焊膏固化，使电子元器件与PCB表面牢固地焊接在一起。

这一步骤需要控制加热温度和时间，以确保焊接质量和稳定性。

5. 检测与修正：在SMT制程中，还需要进行元器件的检测与修正。

通过视觉检测、X射线检测等手段，对焊接质量进行检查，并对可能存在的问题进行修正，以确保产品质量和可靠性。

总的来说，SMT制程基本工艺流程是一个多步骤、多环节的复杂过程。

通过精密的设备和严格的工艺控制，可以实现高效、高质量的电子产品生产。

随着电子技术的不断发展和进步，SMT制程也在不断完善和提升，以满足不断变化的市场需求。

smt制程基本工艺流程《SMT制程基本工艺流程》SMT（Surface Mount Technology）是一种在电子制造中广泛使用的工艺技术，它使用表面贴装元器件（Surface Mount Devices，SMD）在印刷电路板（Printed Circuit Board，PCB）上进行组装和焊接。

SMT制程流程是整个SMT生产过程中最核心的部分，它直接影响到产品质量和生产效率。

SMT制程基本工艺流程主要包括以下几个步骤：1. 设计与工程确认：在SMT制程开展之前，首先需要完成PCB的设计和工程确认。

这一步骤包括元器件布局设计、焊接方式确定、工艺参数确认等工作，确保SMT制程能够顺利进行。

2. 资料准备：在SMT制程进行之前，需要准备好焊接工艺规范、元器件数据表、焊接模板等资料，以便于操作人员进行生产操作。

3. 半成品制备：在SMT制程中，需要将PCB、元器件等半成品准备好，包括清洗、防潮处理、保护膜覆盖等工作。

4. SMT贴附：在此步骤中，将元器件贴附到PCB上，这是SMT制程中的重要步骤。

通常使用自动点胶机和贴片机来完成元器件的精确贴附工作。

5. 过爐焊接：完成贴附后的PCB将进行过爐焊接，以确保元器件与PCB的可靠连接。

这一步骤通常使用回流焊或波峰焊来完成。

6. 视觉检验：完成焊接后，需要进行视觉检验，以确保焊接质量符合标准要求。

7. 包装与出货：最后一步是将焊接合格的PCB进行包装，并出货给客户。

以上是SMT制程基本工艺流程的主要步骤，通过严格的工艺控制和精细的操作，可以确保产品质量和生产效率达到预期目标。

随着科技的不断发展，SMT制程也在不断优化和升级，为电子制造业的发展做出了重要贡献。

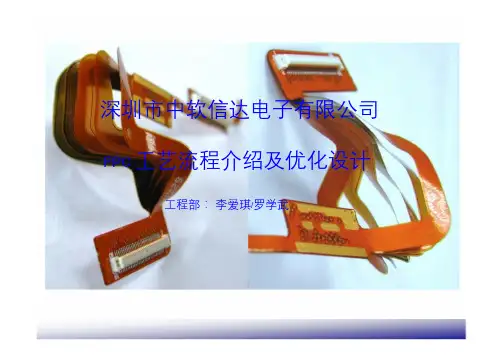

深圳市中软信达电子有限公司FPC工艺流程介绍及优化设计工程部：李爱琪/罗学武FPC一般双面板工艺流程图开料钻孔沉镀铜贴干膜曝光CVL 压合前处理+保护膜贴合线路检查显影/蚀刻/去膜冲孔曝光/显影/烘烤丝印阻焊丝印字符贴热压补强开短路测试SMT 表面处理(化学镍金、电镀镍金、电镀纯锡)外形冲切贴冷压补强胶纸出货包装功能测试及外观检查贴合单件弹片钢片类辅料双面板流程举例四层板流程举例模具开立设计FPC的成本一般FPC的成本有以下几个方面构成：1、主料（铜箔，保护膜，补强及背胶等）；2、辅料（干膜，菲林片，钢网，纯胶片，电子元器件等）；3、表面处理（化学镍金，电镀镍金，电镀纯锡等）；4、拼版利用率；5、板子构成（单面，双面，多层等）6、特殊要求（线路的宽细，过孔的大小，表面处理的厚度，特殊材料的贴附等）；7、人工成本；8 、FPC上附加件成本(泡棉，元器件)1、主材（基材铜箔）1）FCCL(Flexible Copper Clad Laminate):在基底膜上塗附Epoxy(環氧樹脂)或Acrylic(丙烯酸)類粘接劑,製成覆銅箔層壓板(CCL/3L),或基底膜直接與銅箔結合製成覆銅箔層壓板(CCL/2L).single double single double2 Layer3 Layer•PI(polyimide) •AD(adhesive) •Cu(copper)1、主材（基材铜箔）2）銅箔的种类用于软板的铜箔和硬板所用的有所不同，软板需要弯折或长期反复不停的进行弯曲。

其铜箔有压延铜箔和电解铜箔之分:項目压延铜箔电解铜箔成本和厚度关系越薄越高越厚越高耐弯曲性高低SEM其他说明其长方向和宽度方向的机械性能，特別是弯曲性能有很大的差异，一般纵向耐弯曲性能优于横向.业界内对铜箔的选取没有特殊的需求，目前2种铜箔差异在耐弯曲性能及厚度成本上，故对铜箔的选取需综合考量成本，铜厚及产品用途.1、主材（基材铜箔）3）常用基材铜箔的性价比压延铜电解铜材料类型项目1/3OZ1/2OZ1OZ1/3OZ1/2OZ1OZ有胶有胶单面板无胶无胶有胶/无胶有胶/无胶有胶双面板有胶有胶有胶滑盖机无胶无胶转轴无胶无胶成本对比很高高高一般备注：同种厚度铜箔的无胶铜比有胶铜成本贵.1、主材（覆盖膜）1)覆盖膜结构一般覆蓋膜由基底層和粘接剂組成,基底层同FCCL為PI或PET等;粘接剂同3L的FCCL为Acrylic或Epoxy.因粘接剂室溫時为半固化狀态,故粘接剂上貼上一層離型膜(紙).Cover lay结构PIAdhesive 離型膜1、主材（覆盖膜）2）覆盖膜选材及性价比产品类型覆盖膜胶厚1/3OZ单面板1/2OZ双面单1OZ特殊FPC 15UM25UM环氧系列胶厚:15um/25um15UM15UM15UM丙希酸系列胶厚:15um/25um25UM成本对比环氧系列胶高丙希酸低环氧系列胶高丙希酸低环氧系列胶高丙希酸低，胶越厚越高备注：环氧系列胶因比丙希酸系列胶结合力更好与抗热冲击力更强所成本更高.1、主材（补强材）3)用补强材的选用及性价比材料类型项目PI补强覆铜板钢片补强FR4补强厚度(T) ---单位(mm)T=0.075、0.1(0.025递增)T=0.1递增0.1≤T<0.3(0.05递增)T≥0.3(0.10递增)T=0.1、0.15、0.2(以0.05递增)耐高温、但长时间高温下容易变形散热性能一般导电性能一般散热性能良好、导电性能良好性能材料稳定性好不易变形组装于需要焊接的焊盘适用范围插接头手指普通排线插接手指，不需焊接对散热有要求的背面起到固定作用，另对于连接器类产品尽量选用FR4补强价格高一般高一般1、主材（胶材）4)常规双面胶及纯胶的选择及性价比材料类型一般参数3M467 TESA 4972 3M9077纯胶(1mil或1/2mil)导电热固胶胶厚(um) 50 50 50 12.7或25 40耐热冲击粘性好耐热冲击粘性好剥离强度好耐高温(SMT)粘性较差性能热固化型胶导电适用范围非SMT产品非SMT产品SMT产品PI、FR4等补强粘合剂钢片补强需与接地导通成本对比一般一般高一般很高1、主材（其它辅材）5)其它不常规辅材及性价比参数材料类型冷压导电胶热固性导电胶电磁波保护膜粘接性更好，导粘接性、柔韧性较好，导电性能阻值在3欧姆以电性阻值小于1欧姆，但本身材料性能接地、屏蔽上，性能稳定，不易氧化成本高且需热压工艺较复杂成本对比低高2、辅料（干膜，菲林片，钢网，纯胶片，电子元器件等）：此类选材根据我司内部性价比选材.3、表面处理（化学镍金，电镀镍金，电镀纯锡等）；表面处理类型化学镍金电镀镍金电镀纯锡参数性能大多用在常规的SMT焊接，不需预留工艺导线，加工简单，效率高、成本低，较适合大批量生产一般镍厚：40-80u’,金厚：1-2u”可以用在插头部分以提高耐磨性能，但因为是要通电，FPC板需预留工艺导线，电镀结束后才能去除，工序上比较麻烦。

FPC的全流程fpc是Flexible Printed Circuit的简称，又称软性线路板、柔性印刷电路板,挠性线路板，简称软板或FPC，具有配线密度高、重量轻、厚度薄的特点.主要使用在手机、笔记本电脑、PDA、数码相机、LCM等很多产品.FPC生产流程(全流程)1. FPC生产流程:1.1 双面板制程:开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜→ 对位→曝光→ 显影→ 图形电镀→ 脱膜→ 前处理→ 贴干膜→对位曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→ 沉镍金→ 印字符→ 靶冲→ 电测→装配→ 剪切→ 冲切→ 终检→包装→ 出货1.2 单面板制程:开料→ 钻孔→贴干膜→ 对位→曝光→ 显影→蚀刻→ 脱膜→ 表面处理→ 贴覆盖膜→ 压制→ 固化→表面处理→沉镍金→ 印字符→ 靶冲→ 电测[单面板一般可不测]→装配→ 剪切→ 冲切→ 终检→包装→ 出货2. 开料2.1. 原材料编码的认识NDIR050513HJY: D→双面, R→ 压延铜, 05→PI厚0.5mil,即12.5um, 05→铜厚18um, 13→胶层厚13um. XSIE101020TLC: S→单面, E→电解铜, 10→PI厚25um, 10→铜厚度35um, 20→胶厚20um.CI0512NL:(覆盖膜) :05→PI厚12.5um, 12→胶厚度12.5um. 总厚度:25um.2.2.制程品质控制A.操作者应带手套和指套,防止铜箔表面因接触手上之汗而氧化.B.正确的架料方式,防止皱折.C.不可裁偏,手对裁时不可破坏沖制定位孔和测试孔.D.材料品质,材料表面不可有皱折,污点,重氧化现象,所裁切材料不可有毛边,溢胶等.3钻孔3.1打包: 选择蓋板→組板→胶帶粘合→打箭头(记号)单面板30张,双面板6张, 包封15张.A: 防止钻机和压力脚在材料面上造成的压伤B::使钻尖中心容易定位避免钻孔位置的偏斜C:带走钻头与孔壁摩擦产生的热量.减少钻头的扭断.3.2钻孔:开机→上板→调入程序→设置参数→钻孔→自检→IPQA检→量产→转下工序.钻针管制方法:a. 使用次数管制b. 新钻头之辨认,检验方法3.3. 品质管控点: a.钻带的正确b.对红胶片,确认孔位置,数量,正确. c确认孔是否完全导通. d. 外观不可有铜翘,毛边等不良现象.3.4.常见不良现象a.钻机操作不当b.钻头存有问题c.进刀太快等.a.蓋板,墊板不正确b.靜电吸附等等4.电镀PTH即在不外加电流的情況下,通过镀液的自催化(钯和铜原子作为催化剂)氧化还原反应,使铜离子析镀在经过活化处理的孔壁及铜箔表面上的过程,也称为化学镀铜或自催化镀铜.碱除油→水洗→微蚀→水洗→水洗→预浸→活化→水洗→水洗→速化→水洗→水洗→化学铜→水洗.:a活化钯吸附沉积不好. b速化槽：速化剂浓度不对. c化学铜：温度过低，使反应不能进行反应速度过慢；槽液成分不对.，粗糙: a化学槽有颗粒，铜粉沉积不均，开过滤机过滤. b板材本身孔壁有毛刺.a化学槽成分不对（NaOH浓度过高）.4.4镀铜镀铜即提高孔内镀层均匀性，保证整个版面（孔内及孔口附近的整个镀层）镀层厚度达到一定的要求.a电流密度的选择b电镀面积的大小c镀层厚度要求d电镀时间控制1 贯通性：自检QC全检，以40倍放大镜检查孔壁是否有镀铜完全附着贯通.2 表面品质：铜箔表面不可有烧焦，脱皮，颗粒状，针孔及花斑不良等现象.3 附着性：于板边任一处以3M胶带粘贴后，以垂直向上接起不可有脱落现象.5.线路5.1干膜干膜贴在板材上，经曝光后显影后，使线路基本成型，在此过程中干膜主要起到了影象转移的功能，而且在蚀刻的过程中起到保护线路的作用.5.2干膜主要构成：PE,感光阻剂，PET .其中PE和PET只起到了保护和隔离的作用.感光阻剂包括：连接剂，起始剂，单体，粘着促进剂，色料.5.3作业要求a保持干膜和板面的清洁, b平整度,无气泡和皱折现象.. c附着力达到要求,密合度高.5.4作业品质控制要点，应先用无尘纸粘尘滚轮除去铜箔表面杂质.，压力，转数等参数.，不要直接接触铜箔表面.，以防止产生皱折和附着性不良，然后再去曝光，时间太短会使发生的有机聚合反应未完全，太长则不容易被水解，发生残留导致镀层不良.5.5贴干膜品质确认，不可有皱折，气泡.5.6曝光a作业时要保持底片和板子的清洁.b底片与板子应对准，正确.c不可有气泡，杂质.*进行抽真空目的：提高底片与干膜接触的紧密度减少散光现象.*曝光能量的高低对品质也有影响：1能量低，曝光不足，显像后阻剂太软，色泽灰暗，蚀刻时阻剂破坏或浮起，造成线路的断路.2.能量高，则会造成曝光过度，则线路会缩小或曝光区易洗掉.5.7显影，经过(1.0+/-0.1)%的碳酸钠溶液(即显影液)的处理，将未曝光的干膜洗去而保留经曝光发生聚合反应的干膜,使线路基本成型.a﹑显影液的组成b﹑显影温度. c﹑显影压力. d﹑显影液分布的均匀性.e﹑机台转动的速度.，显影温度，显影速度，喷压.a﹑出料口扳子上不应有水滴，应吹干净.b﹑不可以有未撕的干膜保护膜.c﹑显像应该完整，线路不可锯齿状，弯曲，变细等状况.d﹑显像后裸铜面用刀轻刮不可有干膜脱落，否则会影响时刻品质.e﹑干膜线宽与底片线宽控制在+/-0.05mm以内的误差.f﹑线路复杂的一面朝下放置，以避免膜渣残留，减少水池效应引起的显影不均.g﹑根据碳酸钠的溶度，生产面积和使用时间来及时更新影液，保证最佳的显影效果.h﹑应定期清洗槽内和喷管，喷头中之水垢，防止杂质污染板材和造成显影液分布不均匀性.i﹑防止操作中产生卡板，卡板时应停转动装置，立即停止放板，并拿出板材送至显影台中间，如未完全显影，应进行二次显影.j﹑显影吹干后之板子应有绿胶片隔开，防止干膜粘连而影响到时刻品质.5.8蚀刻脱膜，与没有蚀刻阻剂保护的铜发生氧化还原反应，而将不需要的铜反应掉，露出基材再经过脱膜处理后使线路成形.，双氧水，盐酸，软水5.9蚀刻品质控制要点：, 皱折划伤等,无水滴.，不允收出现蚀刻过度而引起的线路变细,和蚀刻不尽.，杂质，铜皮翘起等不良品质。
