无线网络应用的实验报告一、实验目的和要求1.虚拟服务器实验：了解虚拟服务器的原理和应用熟悉TP-LINK无线路由器的虚拟服务器的设置方法熟悉TP-LINK无线路由器的WEP安全模式的设置方法2.IP过滤及DMZ实验：了解防火墙IP过滤的原理和应用熟悉TP-LINK无线路由器的DMZ主机的设置方法熟悉TP-LINK无线路由器的WPA-PSK安全模式和IP过滤的设置方法二、实验内容和原理1.设置内网的Web Server 和FTP Server 为两个虚拟服务器，允许外网的客户机进去访问它们。
并且无线路由器采用WEP安全模式（包括数据加密和身份验证）。
将内网中需要为外网用户提供HTTP或FTP等服务的主机的相应服务端口映射到无线路由器的WAN 口，从而实现从外网访问内网。
内网中被映射的为外网提供服务的主机就是虚拟服务器。
2.设置内网的PC1为DMZ主机，允许外网的客户机PC3进去访问PC1上面的Web及FTP等所有服务。
并且无线路由器采用WPA-PSK安全模式（包括数据加密和身份验证）。
在集成路由器中，可设置非军事区DMZ来允许外部网络主机访问内部网络中的服务器。
启用非军事区时，外部网络主机可访问内部指定DMZ服务器上的所有端口。
三、主要仪器设备1.TL-WR847N无线路由器1台（包括电源变压器1个）2.直通线1根、PC机3台四、操作方法和实验步骤虚拟服务器实验：1.利用网线通过有线方式连接到无线路由器的LAN口，设置无线路由器的SSID和频段等无线参数。
2.进入“无线设置”中的“无线安全设置”选择安全模式为WEP，然后选择认证类型为“自动”或“开放模式”，选择WEP密钥格式为“ASCII码”，设定为12345，密钥1的密钥类型选为64位。
重启无线路由器。
3.根据拓扑图设置各台PC机的IP地址。
4.设置好PC1机上的Web服务（端口号采用缺省的80），设置好PC2机上的FTP服务（端口号采用缺省的21）。
邢台学院实验报告课程名称无线网络技术导论实验实验项目实验一、认识无线局域网硬件设备授课教师王慧斌专业班级10网工本1班学号2010A21209学生姓名刘沼辉系部信息科学与技术2012～2013学年度第2学期●实验目的及要求：认识无线网络设备和网卡，了解他们的工作原理●实验环境：Pci接口无线局域网卡，usb接口无线网卡，无线ap●实验内容及步骤：1. 无线局域网络基本组成一个简单的无线局域网络，一般由无线接入点（AP）、无线网卡以及计算机等设备组成。
2. 无线局域网卡无线局域网卡是无线局域网络和计算机连接的中介，在无线信号覆盖区域中，计算机通过无线网卡，以无线电信号方式接入到局域网中。
按照接口标准，无线网卡可以分为：台式机专用的PCI接口无线网卡，如图1.1所示；笔记本电脑专用的PCMICA接口网卡，如图1.2所示；还有一种是广泛应用的USB无线网卡，如图1.3所示。
图1.1 PCI接口无线局域网卡图1.2 PCMICA接口网卡图1.3 USB接口无线网卡使用USB无线网卡时，只需把该网卡插入到计算机的USB端口，安装驱动程序，就可以自动搜索附近地区的信号，接入无线局域网络。
使用十分方便，受到用户广泛的欢迎。
通过无线网卡之间的直接连接，就可以组成一个最简单的无线局域网络，如图1.4所示。
图1.4 无线网卡连接形成的网络3. 无线AP无线AP也称为无线网桥，如图1.5所示。
无线AP的作用类似于有线以太网中的集线器，与集线器不同的是，无线AP与计算机之间的连接是通过无线信号方式实现。
图1.5 无线接入设备AP 图1.6 无线AP连接的无线局域网络实验结果及体会：通过本次试验了解了无线局域网的基本组成，以及了解了各种硬件设备的结构和功能。
实验一：无线宽带路由器配置【实验目的】1、认识路由器，了解其基本功能。
2、学习路由器的安装、接线、工作状态的判断等基本知识。
3、了解常用的网络操作系统。
4、了解路由器的参数及基本配置。
【实验设备和环境】1、多台具备Windows 2000 Server系统的计算机和局域网网络环境。
2、路由器一台，网线数根。
【实验内容】1、熟悉路由器的接口及接线方法，弄清个指示灯的含义。
2、用超级终端完成路由器的连接，熟悉路由器的基本配置命令。
3、完成以上实验内容后拟写实验步骤。
【实验步骤】1、按照下图的方式，正确连接好相关设备后，打开网页浏览器，在地址栏中键入“http://192.168.0.1”,并回车。
2、在弹出的以下窗口中，输入用户名admin，密码admin，单击确定。
3、进入路由器的欢迎页面，选择“下一步”进入设置向导页面。
4、选择“以太网宽带，网络服务商提供的固定IP 地址”，设置完成后点击“下一步”。
5、设置IP地址为172.20.76.210，子网掩码为255.255.255.0，网关为172.20.76.254，DNS服务器为202.193,160.33,设置完成，点击“下一步”。
6、设置完成后，点击“保存”按钮，完成设置。
上”。
8、设置完成，即可以上网。
实验二无线局域网Ad hoc连接和无线局域网infrastructure连接【实验目的】1、认识无线网卡，了解其基本功能。
2、学习无线网卡的安装、工作状态的判断等基本知识。
3、了解常用的网络操作系统。
4、了解路由器的参数及基本配置。
【实验设备和环境】1、多台具备Windows 2000 Server系统的计算机和局域网网络环境。
2、路由器一台，无线网卡一块，网线数根。
【实验内容】1、熟悉无线网卡。
2、掌握如何通过无线网卡进行移动设备之间的互联。
3、完成以上实验内容后拟写实验步骤。
【实验步骤】1、配置无线宽带路由器（参见实验一）。
新硬件并提示安装。
无线网络实验报告中南大学无线网络实验报告目录序 (3)一、实验准备——环境配置以及软件安装············4~81.1前提及注意事项 (5)1.2 MinGW安装 (5)1.3 OMNET++具体安装步骤···············5~8二、实验原理——DSDV路由协议·················9~112.1基本思想 (9)2.2消除循环 (10)2.3全局不变量····················10~112.4 DSDV不存在循环 (11)三、实验过程以及遇到的问题···················12~203.1实验步骤··················12~193.2遇到的问题及解决方案············19~20序无线网络的网络层有一个叫AD HOC路由协议，该协议应用于多个领域，包括军事、医学、空间探测等。
无线网络技术全部实验报告含选作实验一、实验目的1.了解无线通信的原理和技术；2.掌握无线局域网的建立和配置方法；3.了解无线网络的安全性和问题。
二、实验内容1.确定实验需求，并选择适当的设备和工具；2.建立无线局域网并进行配置；3.测试无线网络的速度和稳定性；4.分析无线网络安全问题，并提出解决方案。
三、实验步骤1.确定实验需求：考虑到实验环境的特点和预期使用需求，确定实验中需要建立的无线局域网的规模、范围和设备要求。
2.选择适当的设备和工具：根据实验需求和预算等因素，选择合适的无线路由器、无线网卡等设备，并准备好相应的安装、配置和测试工具。
3.建立无线局域网：根据选定的设备和工具，按照相关操作手册，按图示连接路由器、网卡等设备，并进行相应的电源接入和网线连接等操作。
4.进行配置：根据实验需求和设备特点，进行无线局域网的配置，包括设置网络名称、密码、IP地址等参数。
5.测试速度和稳定性：使用专业的无线网络测试工具，对建立的无线局域网进行速度和稳定性测试，并记录测试结果。
6.分析安全问题：通过专业的无线网络安全分析工具，对建立的无线局域网进行安全问题分析，包括扫描可能存在的漏洞和攻击面等。
7.提出解决方案：根据分析结果，提出相应的解决方案，包括设置强密码、关闭不必要的网络服务、更新设备固件等。
8.完成实验报告：根据实验过程和结果，撰写完整的实验报告，包括实验目的、内容、步骤、分析和解决方案等。
四、实验结果和分析1.建立无线局域网：根据实际情况，建立了一个范围为100平方米的无线局域网，使用了一台无线路由器和多台无线网卡。
4.分析安全问题：使用安全分析工具对网络进行分析，发现无线网络存在弱密码漏洞和未关闭的不必要网络服务。
5.提出解决方案：将无线网络密码更改为复杂的组合，并关闭不必要的网络服务如远程管理等，定期更新设备固件。
五、实验总结通过本次实验，我进一步了解了无线通信的原理和技术，并掌握了无线局域网的建立和配置方法。
无线实验报告范文实验目的：1.了解无线通信技术的基本原理和应用。
2.学习使用软件构建无线通信系统。
3.进行无线通信性能测试和分析。
实验仪器和设备：1.电脑。
2.手机或其他无线通信设备。
3.Wi-Fi路由器。
实验步骤：1.搭建实验环境。
将Wi-Fi路由器连接到电脑，并确保电脑可以正常连接到Wi-Fi网络。
2.测试无线连接速度。
使用手机或其他无线设备连接到Wi-Fi网络，并通过测速软件测试无线连接速度。
记录并分析测试结果，看无线连接速度是否符合预期。
3.测试无线信号强度。
在不同距离或障碍物遮挡下，测试无线信号的强度。
通过查看手机或电脑上的Wi-Fi信号强度指示，记录并分析测试结果。
观察无线信号的强度是否受到距离和障碍物的影响。
4.测试无线干扰。
在相同的Wi-Fi频段下，同时运行多个无线设备，并观察无线信号的稳定性。
记录并分析测试结果，看无线信号是否容易受到其他无线设备的干扰。
5.测试无线覆盖范围。
在不同的室内或室外环境下，测试Wi-Fi信号的覆盖范围。
通过走动或移动设备的方式，记录并分析测试结果。
观察Wi-Fi信号的覆盖范围是否受到环境的影响。
实验结果与分析：1.无线连接速度测试结果如下：测试位置，无线连接速度 (Mbps)-------，-----------室内近距离，50室内远距离，30室外近距离，60室外远距离，40根据测试结果可以看出，无线连接速度受到距离的影响。
距离越远，无线连接速度越慢。
而且，室内和室外的无线连接速度也有所差异，可能是由于信号传播的环境不同导致的。
2.无线信号强度测试结果如下：测试位置，无线信号强度(dBm)-------，------------室内近距离，-50室内远距离，-70室外近距离，-40室外远距离，-60根据测试结果可以看出，无线信号强度也受到距离的影响。
距离越远，无线信号强度越弱。
另外，在室内和室外环境下，无线信号强度也有所差异。
3.无线干扰测试结果如下：活动设备，无线信号强度(dBm)------，------------电视，-70电脑，-60手机，-50根据测试结果可以看出，同时运行多个无线设备会对无线信号产生干扰。

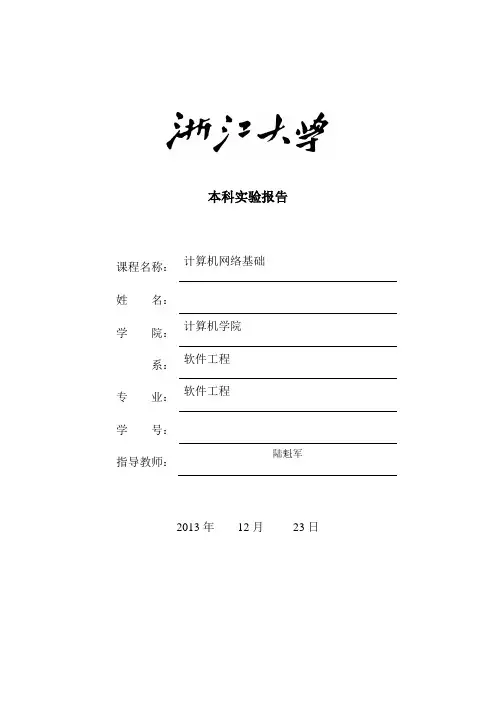

本科实验报告课程名称：计算机网络基础姓名：计算机学院学院：软件工程系：专业：软件工程学号：陆魁军指导教师：2013年12月23日浙江大学实验报告课程名称：计算机网络基础实验类型：设计性实验实验项目名称：路由器接口及路由协议配置学生姓名：专业：软件工程学号：同组学生姓名：无指导老师：陆魁军实验地点：曹西软件学院机房实验日期：2013 年11 月23 日开始一、实验目的和要求：熟悉掌握BOSON路由器仿真软件的使用，并应用该软件进行路由器接口，静态路由，动态路由协议RIP配置，从而加深对路由器的各种接口类型以及路由行为的理解。
要求自行设计网络拓扑结构，并综合运用静态路由和动态路由协议RIP、OSPF，实现网络各部分的互连，并能互相ping通。
二、实验内容和原理1.配置ETHERNET接口2.配置点到点接口（通过DCE电缆连接两个路由器的W AN口，模拟DDN线路）: 用HDLC3.帧格式。
3.配置点到点接口: 用PPP帧格式。
4.尝试配置命令IP SUBNET-ZERO（在讲了第五章The NETWORK LAYER的IP ADDRESS 及SUBNET后再做）( 模拟软件ROUTERSIM不支持本命令，只有真实路由器才支持)5.配置LOOPBACK接口（虚拟接口）6.尝试命令并观看结果：SHOW INTERFACE SERIAL 07.尝试命令并观看结果：SHOW INTERFACE ETHERNET 08.用PING测试两台路由器连通性。
9. 配置两台路由器的静态路由：ip route命令。
ip route命令格式：ip route x.x.x.x y.y.y.y z.z.z.zx.x.x.x----目标网络的网络地址y.y.y.y----目标网络的SUBNET MASK z.z.z.z----去目标网络的下一个邻居路由器IP地址（与本路由器直接邻接的接口IP地址）例如：ip route 20.20.20.0 255.255.255.0 40.40.40.1通过邻居路由器40.40.40.1可到达目的网络20.20.20.010.尝试命令并观看结果：show ip route11.用PING测试连通性。
第1篇一、实验目的1. 理解并掌握互联网的基本概念、结构和工作原理。
2. 掌握网络设备配置和故障排除的基本技能。
3. 熟悉网络协议及其在网络通信中的作用。
4. 培养网络规划、设计、实施和管理的综合能力。
二、实验内容1. 网络拓扑结构设计- 设计一个包含路由器、交换机和主机的简单网络拓扑结构。
- 确定网络设备类型、接口配置和IP地址规划。
2. 网络设备配置- 使用Packet Tracer软件配置路由器、交换机和主机的网络参数。
- 配置VLAN、子接口、路由协议（如RIP、OSPF）等。
3. 网络协议测试- 使用ping命令测试主机间的连通性。
- 使用tracert命令追踪数据包路径。
- 使用nslookup命令查询域名解析。
4. 网络故障排除- 模拟网络故障，如路由器配置错误、交换机端口故障等。
- 分析故障原因，并采取相应的解决措施。
5. 网络性能优化- 使用show命令查看网络设备的运行状态。
- 分析网络流量，找出瓶颈。
- 优化网络配置，提高网络性能。
三、实验步骤1. 网络拓扑结构设计- 使用Packet Tracer软件绘制网络拓扑图。
- 确定网络设备类型、接口配置和IP地址规划。
2. 网络设备配置- 配置路由器：- 配置接口IP地址和子网掩码。
- 配置VLAN和子接口。
- 配置路由协议（如RIP、OSPF）。
- 配置交换机：- 配置VLAN和端口分配。
- 配置端口安全。
- 配置主机：- 配置IP地址、子网掩码和默认网关。
- 配置DNS服务器地址。
3. 网络协议测试- 使用ping命令测试主机间的连通性。
- 使用tracert命令追踪数据包路径。
- 使用nslookup命令查询域名解析。
4. 网络故障排除- 模拟网络故障，如路由器配置错误、交换机端口故障等。
- 分析故障原因，并采取相应的解决措施。
5. 网络性能优化- 使用show命令查看网络设备的运行状态。
- 分析网络流量，找出瓶颈。
- 优化网络配置，提高网络性能。

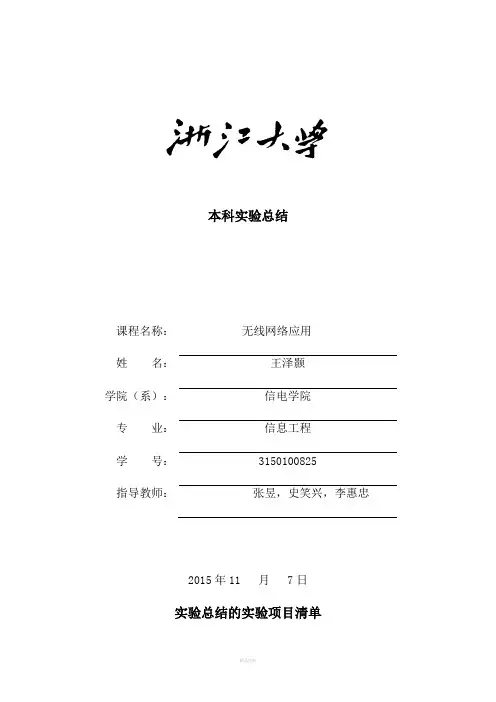

本科实验总结课程名称：无线网络应用姓名：王泽颢学院（系）：信电学院专业：信息工程学号：3150100825指导教师：张昱，史笑兴，李惠忠2015年11 月 7日实验总结的实验项目清单第一部分基本实验总结1、第五次课实验：无线网络安全性配置应用之虚拟服务器实验2、第六次课实验：无线网络中以PC机为DHCP服务器配置应用实验3、第七次课实验：Ad Hoc模式的无线网络组网及流媒体服务配置应用实验第二部分扩展实验总结1、第三次课实验：基于无线路由器的VPN共享上网实验2、第五次课实验：无线路由器的QSS快速安全设置实验3、第六次课实验：无线路由器的无线互联实验4、第六次课实验：基于无线AP的中继ZJUWLAN共享上网实验5、第七次课实验：基于虚拟WiFi的VPN共享上网实验第一部分基本实验总结第五次课实验：无线网络安全性配置应用之虚拟服务器实验一、实验目的和要求了解虚拟服务器的原理和应用熟悉TP-LINK无线路由器的虚拟服务器的设置方法二、实验内容和原理设置内网的Web Server 和FTP Server 为两个虚拟服务器，允许外网的客户机进去访问它们。
并且无线路由器采用WEP安全模式（包括数据加密和身份验证）。
将内网中需要为外网用户提供HTTP或FTP等服务的主机的相应服务端口映射到无线路由器的WAN口，从而实现从外网访问内网。
内网中被映射的为外网提供服务的主机就是虚拟服务器。
这部分中我们担任的是FTP server.三、主要仪器设备1.TL-WR847N无线路由器1台（包括电源变压器1个）2.直通线1根、PC机3台四、操作方法和实验步骤1. 利用网线通过有线方式连接到无线路由器的LAN口，设置无线路由器的SSID和频段等无线参数。
2. 进入“无线设置”中的“无线安全设置”选择安全模式为WEP，然后选择认证类型为“自动”或“开放模式”，选择WEP密钥格式为“ASCII码”，设定为12345，密钥1的密钥类型选为64位。
本科实验总结课程名称：无线网络应用*名：***学院（系）：信电学院专业：信息工程学号：**********指导教师：张昱，史笑兴，李惠忠2015年11 月 7日实验总结的实验项目清单第一部分基本实验总结1、第五次课实验：无线网络安全性配置应用之虚拟服务器实验2、第六次课实验：无线网络中以PC机为DHCP服务器配置应用实验3、第七次课实验：Ad Hoc模式的无线网络组网及流媒体服务配置应用实验第二部分扩展实验总结1、第三次课实验：基于无线路由器的VPN共享上网实验2、第五次课实验：无线路由器的QSS快速安全设置实验3、第六次课实验：无线路由器的无线互联实验4、第六次课实验：基于无线AP的中继ZJUWLAN共享上网实验5、第七次课实验：基于虚拟WiFi的VPN共享上网实验第一部分基本实验总结第五次课实验：无线网络安全性配置应用之虚拟服务器实验一、实验目的和要求了解虚拟服务器的原理和应用熟悉TP-LINK无线路由器的虚拟服务器的设置方法二、实验内容和原理设置内网的Web Server 和FTP Server 为两个虚拟服务器，允许外网的客户机进去访问它们。
并且无线路由器采用WEP安全模式（包括数据加密和身份验证）。
将内网中需要为外网用户提供HTTP或FTP等服务的主机的相应服务端口映射到无线路由器的WAN口，从而实现从外网访问内网。
内网中被映射的为外网提供服务的主机就是虚拟服务器。
这部分中我们担任的是FTP server.三、主要仪器设备1.TL-WR847N无线路由器1台（包括电源变压器1个）2.直通线1根、PC机3台四、操作方法和实验步骤1. 利用网线通过有线方式连接到无线路由器的LAN口，设置无线路由器的SSID和频段等无线参数。
2. 进入“无线设置”中的“无线安全设置”选择安全模式为WEP，然后选择认证类型为“自动”或“开放模式”，选择WEP密钥格式为“ASCII码”，设定为12345，密钥1的密钥类型选为64位。
重启无线路由器。
3. 根据拓扑图设置各台PC机的IP地址.4. 设置好PC1机上的Web服务（端口号采用缺省的80），设置好PC2机上的FTP服务（端口号采用缺省的21）。
5. 两台PC1和PC2连上无线路由器。
6. 在PC3上访问PC1上的Web服务器，在PC1上访问PC2上的FTP服务并上传文件。
五、实验结果与分析1.虚拟服务器实验这部分中我们担任的是FTP server，按照实验指导进行设置后，在共享的文件夹内创建了txt文档如下通过自身或其他两台PC均可以访问ftp服务器，在地址栏输入ftp地址如下在页面中可以见到并下载刚刚创建的txt文档，表明ftp服务器以及权限设置正确。
同时，我们也可以访问由同组同学搭建好的web服务器如下图：表明web服务器的搭建和访问设置正确。
六、实验心得其实做实验的时候，对原理还不是太懂，对于为什么访问ftp服务器用的是Wan口的IP非常不理解。
做实验的时候卡了非常长的时间。
还好有老师讲解，知道了NAT与IP转换机制。
第六次课实验：无线网络中以PC机为DHCP服务器配置应用实验一、实验目的和要求通过实验进一步理解DHCP服务的主要作用。
二、实验内容和原理DHCP是一种动态IP地址分配的服务，它可以减轻网络管理员手工分配设置IP地址的麻烦，提供IP地址设置的灵活性，在一定程度上解决可用IP地址资源不足的问题。
三、操作方法和实验步骤具体实验拓扑图如图所示，要求PC1、PC2、PC3都能获得IP地址并能互相通信。
1、进入无线AP或无线路由器的配置页面，配置DHCP服务。
DHCP服务设置为启用，设置地址池开始地址和结束地址。
点击保存，可能路由器需要重启。
配置界面如下所示：2、WA-885N型无线路由器的DHCP服务器配置。
3、DHCP客户端的配置在PC1、PC2、PC3的TCP/IP设置中选“自动获取IP地址”。
然后相互ping通。
4、PC1上运行“服务器管理器”，选择“添加角色”，点击“安装”，系统即开始自动安装DHCP服务程序。
然后打开的DHCP管理器界面，在DHCP管理器中新建作用域，打开新建作用域向导，按步骤来。
5、激活作用域，会出现下图的地址分配结果。
6、DHCP客户端的配置，DHCP客户端检查获得的IP地址，用ipconfig命令可检查IP 地址的获得。
四、心得体会这次实验我们小组做的是设置DHCP服务器。
发现windos的向导很实用，只要按照步骤来出差错的可能性就非常小。
第七次课实验：Ad Hoc模式的无线网络组网及流媒体服务配置应用实验一、实验目的和要求设置无线网卡工作在Ad Hoc（无线自组织）模式下。
通过流媒体服务的配置应用，在网上为他人开设流媒体视频点播等服务，以共享视频资源。
二、实验内容和原理WLAN的配置方式有基础架构模式和对等模式。
Ad Hoc架构包含多个无线终端，均配有无线网卡，但可以不连接到无线AP和有线网络，而是通过无线网卡进行相互通信。
主要用来在没有基础设施（指无线路由器、无线AP等无线网络设备）的地方快速而轻松地建立无线局域网。
流媒体是实况或预录制的音频和视频内容，通过网络或Internet 传递到客户端计算机。
与下载的文件不同，当内容传输结束之后，流媒体不会在用户硬盘中保存任何数据。
四、操作方法和实验步骤实验拓扑图（如下图所示）：PC1、PC2、PC3通过各自无线网卡的Ad Hoc模式实现互连。
其中：PC3上开设有流媒体服务可供网络中其它PC机访问；各PC间能互相访问各自共享的文件夹；各PC间能通过远程桌面连接互相访问。
1、在PC1上设置无线Ad Hoc模式2、在PC2、PC3上设置Ad Hoc模式，然后各PC就能够互相ping通就行了。
3、 PC3从开始菜单选择管理工具 Windows Media服务。
打开Windows Media服务管理器界面。
弹出菜单中点击“添加服务器...”，打开如图所示“添加服务器”对话框，在其中输入本机计算机名称（即服务器名称）4、打开计算机名即服务器名如ebase-l01，右键点击发布点，在弹出菜单中选择添加发布点向导。
配置中使用广播发布点和单播，使多用户同时观看视频并可以对视频播放有一定控制权。
5、在发布点的页面上设置。
首先确认播放列表转换的状态为“已启用”，然后为服务器启用播放列表转换插件，之后才能将播放列表或目录中的内容循环播放。
在“属性”页面中设置广播站的无线流式播放（转发纠错）。
点击下面一排工具按钮中的第一个“启用”。
6、在“源”页面中启动该广播发布点。
从PC1、PC2上直接在媒体播放器Windows Media Player中打开网址。
能正常观看多媒体流节目，则本部分实验成功完成。
五、实验心得这部分实验我们小组做的是设置流媒体服务器，由于强大的向导过程依旧比较轻松地完成。
值得一提的是，在先前的Ad Hoc中，由于对基本知识的不掌握，在IP设置里多此一举地填了默认网关和DNS 服务器。
熟练了解原理可以避免不必要的步骤。
第二部分扩展实验总结第三次课实验：基于无线路由器的VPN共享上网实验一、实验目的和要求了解了解TL-WR847R型无线路由器的 WAN口的VPN方式上网设置方法，并自行设计一个实验网络拓扑，使得本大组内多台PC通过无线方式连接一台无线路由器，实现共享同一校网VPN帐号访问校外网的功能。
二、实验内容和原理VPN通过隧道技术实现，一种协议传输另外一种协议，用VPN 专用协议把TCP/IP协议的要访问VPN对端的数据包封装加密，然后再把VPN数据包封装成包含对端IP的数据包。
通过无线路由器的WAN口设置共享VPN，可让多台电脑共享同一校网VPN帐号访问校外网的功能。
三、操作方法和实验步骤1、先进入无线路由器的设置页面，用有线的方式配置好SSID 和登录密码。
再将路由器WAN口连到学校交换机上。
用无线的方式登录路由器的WEB管理界面，在“网络参数”“WAN口设置”中，选择L2TP模式，用自己的VPN账号设置。
如下图所示：2、点击保存设置。
在现实“已连接”后打开百度首页，实现了连接外网。
四、实验心得作为第一次的补充实验，我们组走了很多弯路，包括一开始理解错题意在虚拟WIFI里进行配置，以及WAN 口设置界面中服务器IP不清楚是多少。
费尽周折后才得以完成，这也说明灵活变通能力和审题能力还有欠缺。
第五次课实验：无线路由器的QSS快速安全设置实验一、实验目的和要求请通过自学查阅无线路由器Web配置页面和帮助、TP-LINK无线客户端应用程序及FTP上TP-LINK资料中的相关详细配置指南文档，了解QSS设置技术，要求利用TP-LINK无线客户端应用程序，在实验室内装有4800型无线网卡主机和847N无线路由器之间，至少实现两种QSS方法的快速安全连接，并用三种方法查明每次自动设置的安全密钥是什么，思考比较QSS方法与本次实验前面的安全模式配置方法的区别。
二、实验内容和原理QSS又称快速安全设置，通过按下无线路由和无线网卡上的QSS按钮，即可自动建立WPA2级别的安全连接，无需在路由器或网卡管理软件的界面上进行繁琐的设置，大大简化无线安全设置的操作。
三、操作方法和实验步骤1、打开TP-LINK管理软件，在QSS功能中先使用第一种方式“按下接入点或无线路由器的按钮”，点击连接后，需要人工短按路由器背后的黑色按钮，数秒后显示QSS连接网络成功。
2、再使用另一种方式“输入接入点或无线路由器的PIN”，查看路由器的PIN码并连接。
3、成功启用QSS后，用不同方式查看了安全密钥。
可以通过TP-LINK客户端中的配置文件，可以查看到安全密钥。
4、也可以在路由器的web管理页面中，无线网络安全设置里查看密钥。
5、也可以直接右键点击路由器创立的无线网络，查看无线网络属性，在安全选项卡中可以看到安全密钥，点击显示字符可以看到明文。
四、实验心得由于这次实验网上资料比较详细，做起来也很顺利。
但是和老师交流后我们觉得QSS虽然每次都设置动态密钥比较安全，但相对于平时的WIFI设置其实并没有方便多少。
因此现在生活中也不是很流行。
第六次课实验：无线路由器的无线互联实验一、实验目的和要求请通过自学，查找TL-WR885N型无线路由器的Web配置页面及FTP上TP-LINK资料目录下的详细配置指南文档，了解其无线互联模式的设置方法，并自行设计一个实验网络拓扑，将两台该型号的无线路由器及其下PC机通过无线方式互联起来。
二、实验内容和原理路由器无线覆盖范围有限，部分区域信号较弱到或存在信号盲点。
无线WDS桥接功能可以将无线网络通过无线进行扩展，只需简单设置即可实现无线扩展、漫游的需求。
主、副路由器通过无线WDS桥接，无线终端可以连接主、副路由器上网，移动过程中可以自动切换，实现漫游。
