摘要工厂供电系统就是将电力系统的电能降压再分配电能到各个厂房或车间中去，它由工厂降压变电所，高压配电线路，车间变电所，低压配电线路及用电设备组成。
工厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况.解决对各部门的安全可靠，经济技术的分配电能问题。
其基本内容有以下几方面：进线电压的选择, 变配电所位置的电气设计, 短路电流的计算及继电保护, 电气设备的选择,车间变电所位置和变压器数量、容量的选择,防雷接地装置设计等.Factories supply system of electric power system is to redistribution step-down power plant or workshop, it by factory step-down voltage substation, power distribution lines, workshop, low-voltage distribution lines and transforming electricity equipments. Factory total step-down substation and distribution system is designed, and the load quantity according to each workshop, production process and properties of load and load distribution, and state power to each department. Solve the safe, reliable, economic and technological problems of the power distribution. Its basic contents in the following aspects: the choice, line voltage distribution by the position of the electrical design, short-circuit current calculation and relay protection, electric equipment selection, workshops and transformer substation number, volume, lightningproof grounding device design etc.目录第一章绪论 (1)第二章工厂负荷的的统计与计算 (2)2.1毛纺厂设计基础资料 (2)2.2各车间计算负荷 (2)2.3工厂常用架空线路裸导线型号及选择 (3)2.4方案初定及经济技术指标的分析 (4)第三章变配电所的电气设计 (7)3.1变配电所所址选择的一般原则 (7)3.2结合方案要求设计位置图 (7)第四章短路电流的计算及继电保护 (8)4.1 短路电流的计算 (8)4.2继电器保护的整定 (11)第五章电气设备的选择 (12)第六章车间变电所位置和变压器数量、容量的选择 (13)第七章防雷 (14)7.1防雷设备 (14)7.2防雷措施 (14)第八章接地 (15)致谢 (16)参考文献 (16)附图 (17)第一章绪论工厂供电，即指工厂所需电能的供应和分配，亦称工厂配电.电能是现代工业生产的主要能源和核心动力。

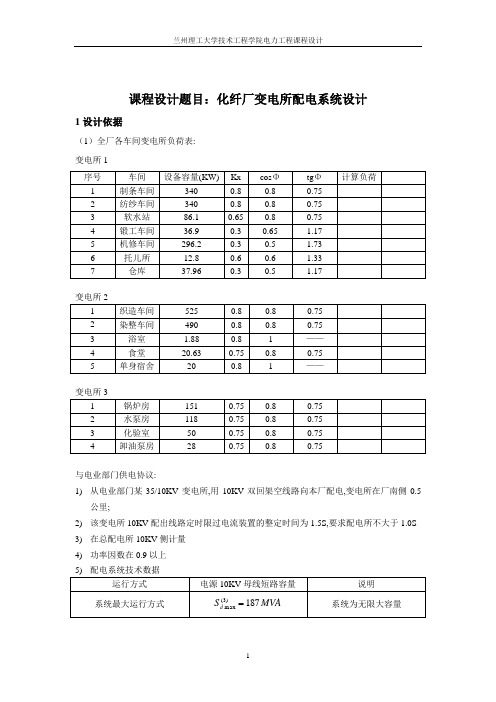

课程设计题目：化纤厂变电所配电系统设计1设计依据（1）全厂各车间变电所负荷表:变电所1变电所2变电所3与电业部门供电协议:1)从电业部门某35/10KV变电所,用10KV双回架空线路向本厂配电,变电所在厂南侧0.5公里;2)该变电所10KV配出线路定时限过电流装置的整定时间为1.5S,要求配电所不大于1.0S3)在总配电所10KV侧计量4)功率因数在0.9以上2.本厂负荷性质:多数车间为三班制,少数车间为一班或两班制.全年306个工作日,年最大负荷利用小时数为6000小时.属于二级负荷.3.设计范围:（1）高压供电系统设计根据资料,选择本厂最优供电电压等级（2）总降变电站设计1)主接线设计2)短路电流计算3)主要电气设备选择4)主要设备继电保护设计5)配电装置设计6)防雷、接地设计（3）车间变电所设计根据车间负荷情况，选择车间变压器的台数、容量，以及变电所位置的原则考虑4.设计成果：设计说明书包括对各种设计方案分析比较的扼要论述，并附有必要的计算及表格目录摘要 (5)第1章工厂电气设计总则 (5)1.1工厂供电的意义和要求 (5)1.2研究大型工厂供电系统背景 (6)1.3工厂供电设计的一般原则 (7)第2章工厂供电设计的要求 (7)2.1负荷类型 (7)2.2设计内容及步骤 (7)2.4电源情况 (10)第三章负荷计算及功率因数补偿 (10)3.1电力负荷定义及分级 (10)3.2计算负荷定义及相关计算 (11)3.3功率因数补偿计算 (18)3.4变压器的选择 (23)第4章短路电流概念及计算 (25)4.1短路电流的相关概念 (25)4.2短路电流的计算 (26)第5章总配电所主接线方案的设计 (29)5.1概述 (29)5.2总配电所主结线的设计 (30)第6章工厂电力线路的设计 (33)6.1架空线路的设计 (33)6.2导线截面的选择 (34)第7章主要电气设备的选择与校验 (36)7.1概述 (36)7.2按短路情况校验电器的稳定性 (37)7.3电气设备的选取 (38)第8章供电系统的保护 (40)8.1概述 (40)8.2变压器保护 (40)第9章防雷与接地 (42)9.1概述 (42)9.2防雷 (42)9.3接地 (44)致谢 (44)参考文献 (45)摘要电力行业是国民经济的基础工业，它的发展直接关系到国家经济建设的兴衰成败，它为现代工业、农业、科学技术和国防提供必不可少的动力。
某化纤毛纺织厂全厂总配变电所与配电系统设计摘要工厂供电系统就是将电力系统的电能降低压再分配电能到各个厂房或者车间中去,它是由工厂降变电站,高压配电线路,车间变电所,低压配电线路与用电设备组成的。
工厂总降压变电所与其配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以与负荷布局来确定的。
结合国家的相关规定，画出各个配电所以与配电系统的主接线图。
电气系统的主接线对供电系统的根本配置以与其安全可靠的运行起着至关重要的作用。
良好的供电系统能轻松解决各个部门的安全可靠，经济技术的分配电能问题。
其根本内容有以下几方面：负荷计算，功率的补偿，进线电压的选择，变配电所位置的电气设计，短路电流的计算与继电保护，电气设备的选择，车间变电所位置和变压器数量、容量的选择，防雷接地装置设计等。
关键词：负荷计算；电气设备；总降变电所；短路计算；继电保护A chemical fiber woollen textile factory factory always match substation and distribution system designABSTRACTFactory supply system is to reduce the power of the power system pressure redistribution of power to the various plant or workshop to go, it is a factory-down substations, high-voltage distribution lines, substations workshop, low-voltage distribution lines and electrical equipment posed. Factories total step-down substation and distribution system design is based on the number and nature of the load of each workshop, the production process of the load requirements, and load distribution determined. With related regulations of the country, the main wiring diagram drawn so each distribution and distribution system. Main wiring of the electrical system of the basic configuration of the power supply system as well as its safe and reliable operation plays a vital role. Good power supply system can easily solve the security departments of reliable, economic and technical problems of distribution of electric energy. The basic contents are the following: load calculations, pensation, the line voltage of the power of choice, select the location of the electrical power distribution design, calculation of short circuit current and protection, electrical equipment, workshop and substation location number of transformers, capacity choice, lightning protection and grounding equipment design.Keywords: load calculation ；electrical equipment ；total drop substation; short circuit calculation; relay protection1绪论02 根底设计资料分析23 供电系统主接线设计与变电所的结构设计43.1 供电系统主接线设计43.2 变配电所的根本设计54 负荷计算65 无功功率的补偿以与变压器的选择95.1 计算功率的补偿95.2 变压器容量的选择116 短路电流的计算136.1 短路电流计算意义与方法136.2 短路电流的计算137 进线、母线与电气设备的选择167.1 总配电所架空线的选择167.2 高压侧与低压侧的母线选择167.3 各个变电所的进线选择167.4 变电所低压出线的选择187.5 绝缘子和套管选择与校验197.5.1 户内支柱绝缘子197.5.2 穿墙套管207.6 设备的选择207.6.1 设备的选择原那么207.6.2 高压侧设备的选择217.6.3 各车间进线设备的选择227.7 低压设备器件的选择与校验238 过电流保护308.1 过电流保护装置的类型308.2 变压器的过电流保护309 防雷与接地339.1 防雷保护339.2 接地方式339.3 行波保护34总结35参考文献36 致谢371 绪论众所周知，电能是现代工业生产的主要能源和动力。
某化纤厂供配电系统设计报告专业班级：自动化1104班学号: _______姓名：叶奎_______________指导老师：____________、八、，刖言电力行业是国民经济的基础工业，它的发展直接关系到国家经济建设的兴衰成败，它为现代工业、农业、科学技术和国防提供必不可少的动力。
随着现代文明的发展与进步，社会生产和生活对电能供应的质量和管理提出了越来越高的要求。
工厂供电系统的核心部分是变电所。
因此，设计和建造一个安全、经济的变电所，是极为重要的。
电能是现代工业生产的主要能源和动力，做好工厂供电设计对于发展工业生产、实现工业现代化，具有十分重要的意义。
工厂供电系统首先要能满足工厂生产和生活用电的需要，其次要确保安全，供电可靠，技术先进和经济合理，并做好节能。
本次设计主要包括变电所总体分析、电力系统分析、主接线选择、主变选择、无功补偿设备选择、短路电流的计算、电气设备的选择、防雷设计、配电装置和平面设置等。
在主接线设计中，在10KV侧我们把两种接线方式在经济性、灵活性、可靠性三个方面进行比较，最后选择10KV 采用单母线分段接线方式，在10KV侧采用单母分段接线方式。
因此，必需合理设计变电所各个系统和运用先进的电气设备，这对满足变电所安全供电是极为重要的，而经济性就是要求电气设备的初期投资与运行费用达到经济合理，只有满足这几项要求，才能使工厂生产不受影响本设计根据化纤厂所能取得的供电电源和该厂用电负荷的实际情况，并适当考虑生产的发展，按工厂供电的基本要求，对各车间进行负荷计算和无功补偿；确定出了各变电所的位置及各变电所变压器台数、数量和型式；计算了短路电流；选择了各线路导线截面和变电所高低压设备；配置了继电保护装置、防雷和接地装置；绘出设计图样，完成了化纤厂的供配电系统设计。
通过设计可以使我在分析计算，掌握工程设计的技术经济规定，查阅工具书等技能方面得以提高，为以后的工作打下良好的基础。
（关键词:变压器变电所设计；负荷统计；短路电流计算；继电保护的配置）目录前言 (1)第一章工厂简介及设计要求 (5)1.1、原始资料 (5)1.2、设计内容 (9)1.3、要求设计成果 (10)第二章负荷计算及功率因素补偿计算 (11)2.1、计算厂总降压变负荷 (11)2.2、各车间的负荷计算 (14)2.3、城北变电压等级的确定 (19)第三章车间供电系统设计 (20)3.1、变电所所址的选择 (20)3.2、车间变电所的确定 (21)3.3、变电所变压器台数的确定 (21)3.4、变压器容量的确定 (23)3.5、线路截面选择及线路损耗计算 (27)错误!未定义书签。
前言众所周知，电能是现代工业生产的主要能源和动力。
电能既易于由其它形式的能量转换而来，又易于转换为其它形式的能量以供应用；电能的输送的分配既简单经济，又便于控制、调节和测量，有利于实现生产过程自动化。
因此，电能在现代工业生产及整个国民经济生活中应用极为广泛。
在国民经济高速发展的今天，电能的应用越来越广泛，生产、科学、研究、日常生活都对电能的供应提出更高的要求，因此确保良好的供电质量十分必要。
本设计书注重理论联系实际，理论知识力求全面、深入浅出和通俗易懂，实践技能注重实用性，可操作性和有针对性。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。
电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。
从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。
由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。
工厂供电工作要很好地为工业生产务，切实保证工厂生产和生活用电的需要，并做好节能工作，就必须达到以下基本要求：（1）安全在电能的供应、分配和使用中，不应发生人身事故和设备事故。
（2）可靠应满足电能用户对供电可靠性的要求。
（3）优质应满足电能用户对电压和频率等质量的要求（4）经济供电系统的投资要少，运行费用要低，并尽可能地节约电能和减少有色金属的消耗量。
此外，在供电工作中，应合理地处理局部和全局、当前和长远等关系，既要照顾局部的当前的利益，又要有全局观点，能顾全大局，适应发展。
化纤厂供配电系统设计报告一、设计目标概述本次设计的化纤厂供配电系统是为了满足化纤厂的供电需求，并保证供电的可靠性、安全性和经济性。
设计目标主要包括：满足化纤厂的负荷需求；确保供电的可靠性，避免停电带来的不良影响；提供有效的保护措施，预防供电系统的故障等。
二、系统概述化纤厂供配电系统主要包括高压供电系统和低压供电系统。
高压供电系统从供电局接入，通过变电所将电压降低至合适的供电电压，然后分配至各个负荷点。
低压供电系统则将高压供电系统输出的电力经过配电室降压后供给各个负荷。
三、供电系统详细设计1.高压供电系统设计（1）供电接入：由供电局提供一条供电线路接入化纤厂。
设计采用一条双回线进行供电，以便保证供电的可靠性和备用性。
（2）变电所设计：设计一座容量合适的变电所，用来将供电电压降低至合适的供电电压。
变电所还要有适当的配电装置，用于将电力分配至各个负荷点。
（3）高压线路设计：设计合适容量的高压线路，以保证供电的稳定性和可靠性。
（4）自动化控制系统：设计一个自动化控制系统，用于实时监测供电系统的运行状态，并在故障发生时能够快速分析和定位故障，并进行相应的处理。
2.低压供电系统设计（1）配电室设计：设计一个容量适当的配电室，用于接收高压供电系统输出的电力，并将其进行降压处理后供给各个负荷点。
（2）变压器设计：设计一些适用于化纤厂负荷需求的变压器，以保证输出的低压电力质量和稳定性。
（3）短路保护：在低压供电系统中设置适当的短路保护装置，以保护供电系统在短路情况下的正常运行。
（4）过载保护：在低压供电系统中设置适当的过载保护装置，以保护供电系统在过载情况下的正常运行。
四、设计总结本次化纤厂供配电系统设计旨在满足化纤厂的供电需求，并保证供电的可靠性、安全性和经济性。
通过设计高压供电系统和低压供电系统，可实现供电系统的充分供电和保护，预防故障的发生，保证化纤厂的正常运行。
同时，自动化控制系统的引入，可实现对供电系统的实时监测和故障处理，提高供电系统的响应速度和可靠性。
某化纤毛纺织厂变电所及配电系统
设计
某化纤毛纺织厂是一家专业生产摸仿纤维毛纺织品的企业。
由于随着市场的不断扩大，该企业的生产规模不断增加，这就使得该企业在用电量方面也不断增加，电能的供应成为该企业日常运作中最重要的能源。
为了更好地解决企业的用电问题，该企业建设了一座变电所，并配备了相应的配电系统，以保证企业日常生产能够有持续、稳定的电力供应。
首先，对于变电所的设计，该企业采用了35KV的进线电压。
由于该企业的用电特点，变电所被设置为10kV/0.4kV的箱式变压器，而箱变的有功容量为2×2500kVA和1×1600kVA。
在箱变区配有两台高压进线柜、四台箱式变压器和四台箱式低压配电柜。
同时，该企业还建立了110kV和35kV的双回线路，
以保证变电站的供电稳定性。
对于变电站的系统设计，该企业采用了智能化系统，以减少出现功率不足、功率过载等问题，保证企业生产的正常进行。
除了变电站的设计，该企业还为配电系统制定了详细的设计方案。
为了保证用电的安全，该企业采用了稳定可靠的中央控制系统，以及监控质量的设备。
在配电全程中，该企业特别注重对电器的运行状态进行实时监控。
在变电站电源随时情况下，控制系统会自动切换到备用电源，确保正常生产不受影响，
并及时采取预防措施。
同时，在配电室也配备了消防设备和安全保护设备，以防万一。
对于某化纤毛纺织厂的变电所及配电系统设计，该企业给予了充分的重视和认真的考虑。
该方案采用科学的设计、合理的布局、先进的技术，经过实际运行证明，确保变电所正常运行和电力维持相应的供电要求，保障了企业生产并给大家带来了极高的安全感和保障。
化纤毛纺织厂全厂总配变电所及配电系统设计书一、原始材料分析1工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规》、GB50053-94 《10kv及以下设计规》、GB50054-95 《低压配电设计规》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策。
必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
（2）安全可靠、先进合理。
应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
（3）近期为主、考虑发展。
应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
（4）全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
2工程概况某化纤毛纺厂10kV配变电所供电给织造车间、染整车间、锅炉房、食堂、水泵房、化验室及其他车间变电所。
已知工厂三班制工作，年最大负荷利用小数6000h，其中织造车间、染整车间、锅炉房为二级负荷。
二级负荷是指中断供电将在政治上、经济上造成较大的损失的用电设备。
在条件允许的情况下，二级负荷应有两条线路供电，例如煤气站的鼓风机、10吨以下的电弧炼钢炉的低压用电设备和刚玉冶炼电炉变压器等，中断供电可能造成主要设备损坏或大量产品报废3供电条件（1）供电部门可提供双回路10kV电源，一用一备。
（2）电源1进线处三相短路容量120MVA，进线电缆长约150米。
电源2进线处三相短路容量100MVA，进线电缆长约120米。
（3）采用高供高计，要求月平均功率因数不小于0.9，。
要求计量柜在主进开关柜之后，且第一柜为主进开关柜。
化纤毛纺织厂全厂总配变电所及配电系统设计书一、原始材料分析1工厂供电设计的一般原则按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：（1）遵守规程、执行政策。
必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
（2）安全可靠、先进合理。
应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
（3）近期为主、考虑发展。
应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
（4）全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。
工厂供电设计是整个工厂设计中的重要组成部分。
工厂供电设计的质量直接影响到工厂的生产及发展。
作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。
2工程概况某化纤毛纺厂10kV配变电所供电给织造车间、染整车间、锅炉房、食堂、水泵房、化验室及其他车间变电所。
已知工厂三班制工作，年最大负荷利用小数6000h，其中织造车间、染整车间、锅炉房为二级负荷。
二级负荷是指中断供电将在政治上、经济上造成较大的损失的用电设备。
在条件允许的情况下，二级负荷应有两条线路供电，例如煤气站的鼓风机、10吨以下的电弧炼钢炉的低压用电设备和刚玉冶炼电炉变压器等，中断供电可能造成主要设备损坏或大量产品报废3供电条件（1）供电部门可提供双回路10kV电源，一用一备。
（2）电源1进线处三相短路容量120MVA，进线电缆长约150米。
电源2进线处三相短路容量100MVA，进线电缆长约120米。
（3）采用高供高计，要求月平均功率因数不小于0.9，。
要求计量柜在主进开关柜之后，且第一柜为主进开关柜。
某化纤毛纺织厂变电所及配电系统设计化纤毛纺织厂变电所及配电系统设计一、设计背景化纤毛纺织厂是以合成纤维原料为基础，通过纺纱、织造工艺生产纤维纺织品的工厂。
该工厂需要大量的电力供应，以支持纺纱、织造、染整等工艺过程。
因此，变电所及配电系统的设计对于工厂的正常运行至关重要。
二、变电所设计1. 容量：根据工厂的消耗量，变电所的总容量应为工厂最大负荷的1.5倍，以保证供电的稳定性。
2. 参数调整：根据工厂实际情况，调整变电所的额定电流、电压等参数，以适应化纤毛纺织厂的用电需求。
3. 变压器选型：选择合适的变压器，根据工厂的负荷特点和配电网络结构，确保电压稳定、能效高。
4. 绝缘等级：考虑到工厂的高温、潮湿环境，变电所要采用高绝缘等级的设备和材料，以确保运行安全。
5. 接地系统：设计完善的接地系统，确保设备的接地电阻符合标准，以防止电气事故发生。
三、配电系统设计1. 线路规划：根据工厂的布局和用电需求，合理规划各级配电线路，提高供电效率和可靠性。
2. 主干线选型：选择合适的主干线，根据工厂的负荷水平和供电能力，确保主干线的容量和稳定性。
3. 自动化控制系统：引入自动化控制系统，实现对配电系统的远程监控和操作，提升运行效率和安全性。
4. 备用电源：设计适当数量的备用电源，以应对突发停电等紧急情况，确保生产的连续性和稳定性。
5. 过载保护：设置过载保护装置，当配电线路负载超过额定电流时，及时切断电源，防止设备损坏或火灾发生。
四、安全防护设计1. 防火措施：根据消防法和相关规定，设置合适的消防设备和消防通道，确保变电所和配电系统的安全。
2. 开关柜防护：对开关柜进行完善的防护措施，包括过流、短路、漏电等保护装置，以预防事故发生。
3. 操作人员培训：对变电所及配电系统操作人员进行必要的培训，确保他们熟悉操作流程，能够正确操作系统。
4. 接地保护：对变电所的金属结构及设备进行接地保护，确保人身安全。
五、结论化纤毛纺织厂的变电所及配电系统设计对于工厂的正常运行具有重要意义。
某化纤厂供配电系统设计报告专业班级：自动化1104班学号: _______姓名：叶奎______________指导老师：—、八、，前言电力行业是国民经济的基础工业，它的发展直接关系到国家经济建设的兴衰成败，它为现代工业、农业、科学技术和国防提供必不可少的动力。
随着现代文明的发展与进步，社会生产和生活对电能供应的质量和管理提出了越来越高的要求。
工厂供电系统的核心部分是变电所。
因此，设计和建造一个安全、经济的变电所，是极为重要的。
电能是现代工业生产的主要能源和动力，做好工厂供电设计对于发展工业生产、实现工业现代化，具有十分重要的意义。
工厂供电系统首先要能满足工厂生产和生活用电的需要，其次要确保安全，供电可靠，技术先进和经济合理，并做好节能。
本次设计主要包括变电所总体分析、电力系统分析、主接线选择、主变选择、无功补偿设备选择、短路电流的计算、电气设备的选择、防雷设计、配电装置和平面设置等。
在主接线设计中，在10KV 侧我们把两种接线方式在经济性、灵活性、可靠性三个方面进行比较，最后选择10KV采用单母线分段接线方式，在10KV侧采用单母分段接线方式。
因此，必需合理设计变电所各个系统和运用先进的电气设备，这对满足变电所安全供电是极为重要的，而经济性就是要求电气设备的初期投资与运行费用达到经济合理，只有满足这几项要求，才能使工厂生产不受影响本设计根据化纤厂所能取得的供电电源和该厂用电负荷的实际情况，并适当考虑生产的发展，按工厂供电的基本要求，对各车间进行负荷计算和无功补偿；确定出了各变电所的位置及各变电所变压器台数、数量和型式；计算了短路电流；选择了各线路导线截面和变电所高低压设备；配置了继电保护装置、防雷和接地装置；绘出设计图样，完成了化纤厂的供配电系统设计。
通过设计可以使我在分析计算，掌握工程设计的技术经济规定，查阅工具书等技能方面得以提高，为以后的工作打下良好的基础。
（关键词: 变压器变电所设计; 负荷统计; 短路电流计算; 继电保护的配置）目录前言 (1)第一章工厂简介及设计要求 (5)、原始资料 (5)、设计内容 (8)、要求设计成果 (9)第二章负荷计算及功率因素补偿计算 (10)、计算厂总降压变负荷 (10)、各车间的负荷计算 (13)、城北变电压等级的确定 (18)第三章车间供电系统设计 (19)、变电所所址的选择 (19)、车间变电所的确定 (20)、变电所变压器台数的确定 (20)、变压器容量的确定 (22)、线路截面选择及线路损耗计算 (26)....................... 错误! 未定义书签。
电缆线路.............. 错误! 未定义书签。
.................. 错误! 未定义书签。
侧线路截面计算............ 错误! 未定义书签。
侧线路及母排截面计算 ........ 错误! 未定义书签。
................... 错误! 未定义书签。
................... 错误! 未定义书签。
.......................................... 错误! 未定义书签。
第四章短路电流计算 (31)、计算短路电流的目的和任务 (32)、限制短路电流的措施 (32)、计算短路电流 (32)第五章继电保护装置 (36)、继电保护的任务 (36)、变压器保护 (36)................... 错误! 未定义书签。
................... 错误! 未定义书签。
................... 错误! 未定义书签。
................... 错误! 未定义书签。
、10KV线路保护 (40)第六章防雷与接地 (43)、防雷保护设计 (43)、接地装置设计43第七章电气设备选择 (44)、电气设备选择的一般原则 (44)................. 错误! 未定义书签。
错误! 未定义书签。
、开关电器的断流能力校验.. 错误! 未定义书签。
高压电气设备的选择 (47)高压电气设备的选择 (47)变电所一次设备的选择校验表 (50)................. 错误! 未定义书签。
错误! 未定义书签。
结束语 (53)参考文献 (54)第一章工厂简介及设计要求某化纤厂供配电系统设计、原始资料1. 工厂负荷数据：工厂多数车间为2 班制，年最大负荷利用小时数4600 小时。
工厂负荷统计资料见表1。
设计需要考虑工厂5 年发展规划负荷（工厂负荷年增长率按2%）。
表1:化纤厂负荷情况表2. 供电电源请况：按与供电局协议，本厂可由16公里处的城北变电所（110/11kV），90MVA变压器供电，供电电压可任选。
另外，与本厂相距5公里处的其他工厂可以引入10kV电缆做备用电源，但容量只能满足本厂负荷的20%（重要负荷），平时不准投入，只在本厂主要电源故障或检修时投入。
3. 电源的短路容量（城北变电所）：35kV母线的出线断路器断流容量为400MVA 10kV母线的出线断路器断流容量为350MVA4. 电费制度：按两部制电费计算。
变压安装容量每1kVA为18元/月，电费为元/ kW • h。
5. 气象资料：本厂地区最高温度为38度，最热月平均最高气温为30度。
6. 地质水文资料：本厂地区海拔60m底层以砂粘土为主，地下水位为2 m。
、设计内容1.总降压变电站设计（1）负荷计算（2）主结线设计：根据设计任务书，分析原始资料与数据，列出技术上可能实现的多个方案，根据改方案初选主变压器及高压开关等设备，经过概略分析比较，留下2〜3个较优方案，对较优方案进行详细计算和分析比较，（经济计算分析时，设备价格、使用综合投资指标），确定最优方案。
（3）短路电流计算：根据电气设备选择和继电保护的需要，确定短路计算点，计算三相短路电流，计算结果列出汇总表。
（4）主要电气设备选择：主要电气设备的选择，包括断路器、隔离开关、互感器、导线截面和型号、绝缘子等设备的选择及校验。
选用设备型号、数量、汇成设备一览表。
（5）主要设备继电保护设计：包括主变压器、线路等元件的保护方式选择和整定计算。
（6）配电装置设计：包括配电装置布置型式的选择、设备布置图。
（7）防雷、接地设计：包括直击雷保护、进行波保护和接地网设计。
2．车间变电所设计根据车间负荷情况，选择车间变压器的台数、容量，以及变电所位置的原则考虑。
3．厂区380V 配电系统设计根据所给资料，列出配电系统结线方案，经过详细计算和分析比较，确定最优方案。
、要求设计成果1．设计说明书，包括全部设计内容，负荷计算，短路计算及设备选择要求列表；2．电气主接线图（三号图纸）；3 ．继电保护配置图（三号图纸）；第二章负荷计算及功率因素补偿计算、计算厂总降压变负荷一. 计算负荷概念供电系统要能够在正常条件下可靠运行，则其中各个元件（包括电力变压器、开关设备及导线、电缆等）都必须选择得当，除了应满足工作电压和频率的要求外，最重要的就是要满足负荷电流的要求。
因此有必要对供电系统中各个环节的电力负荷进行统计计算。
通过负荷的统计计算求出的，来选择供电系统中设备。
二. 计算负荷目的计算负荷是供电设计计算的基本依据，计算负荷确定得是否正确合理，直接影响到电器和导线电缆的选择是否经济合理。
如计算负荷确定过大，将使电器和导线选得过大，造成投资和有色金属的消耗浪费，如计算负荷确定过小又将使电器和导线电缆处子过早老化甚至烧毁，造成重大损失，由此可见正确确定计算负荷重要性。
三. 计算负荷方法目前负荷计算常用需要系数法、二项式法、和利用系数法, 前二种方法在国内设计单位的使用最为普遍。
此外还有一些尚未推广的方法如单位产品耗电法、单位面积功率法、变值系数法和ABC法等.常采用需用系数法计算用电设备组的负荷时，应将性质相同的用电设备划作一组，并根据该组用电设备的类别，查出相应的需用系数K x，然后按照表一给出的公式求出该组用电设备的计算负荷。
此设计采用的是需用系数法来对电力负荷计算的。
因为，需用系数是用设备功率乘以需用系数和同时系数，直接求出计算负荷。
这种方法简便，应用广泛，尤其适用于配、变电所的负荷计算。
采用利用系数法求出最大负荷的平均负荷，再考虑设备台数和功率差异的影响，乘以与有效台数有关的最大系数得出计算负荷，计算过程十分繁琐。
而单位面积功率法和单位指标法主要多用于民用建筑；单位产品耗电量法主要适用于某些工业。
需要系数法，是把用电设备的总设备容量乘以需要系数和同时系数，直接求出计算负荷的一种简便方法。
需要系数法主要用于工程初步设计及施工图设计阶段，对变电所母线、干线进行负荷计算。
当用电设备台数较多，各种设备容量相差不悬殊时，其供电线路的负荷计算也采用需要技术法。
需要技术时一个综合性系数，它是指用电设备组投入运行时，从供电网络实际取用的功率与用电设备组的设备功率之比。
需要系数与用电设备组的运行规律、负荷率、运行效率、线路的供电效率等因数有关，工程上很难准确确定，只能靠测量确定。
如果从供电形式的角度来讲：负荷计算可以分为单相和三相用电设备的负荷计算两种形式。
从供电系统中所在的位置角度来讲：负荷计算可分为一组用电设备、多组用电设备的负荷计算。
但无论是那种形式，用需要系数法确定计算负荷都有如表2的通用公式：表2:公式表、各车间的负荷计算I.各车间计算负荷和无功补偿（需要系数法）1. 车间1单台机械负荷计算a. 制条车间已知：P e 340kw，K d 0.80，tan 0.75故.P P e K d 340 0.80 272 kwb. 纺纱车间已知：P e 340kw , K d 0.80 , tan 0.75。
故.P P e K d 340 0.80 272 kw已知：P e86kw , K d0.65tan 0.75故.P P e K d 860.6555.9kwd.脱水机已知：P e12kw,K d0.60tan 0.80C.饮水站e. 通风机已知：P e 180kw, K d 0.70 , tan 0.75故.P P e K d 180 0.70 126 kwf. 淋洗机故：P P e k18 0.60 7.2(kw)已知：P e 6kw , K d 0.75 , tan 0.78 <故：P P e K d 6 0.75 4.50 kwg. 变频机已知：P e 840kw, K d 0.80 , tan 0.70故.P P e K d 840 0.80 672 kwh. 传送机已知：P e 40kw , K d 0.80 , tan 0.70 <故.P P e K d 40 0.80 32 kw纺练车间单台机械负荷统计见表4。
