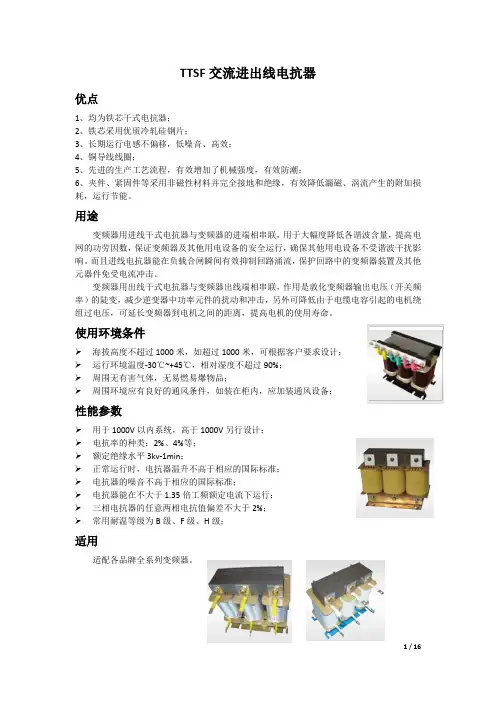

进出线电抗器的选择

变频器是否需要加进线、出线电抗器
一、与变频器配套用的电抗器有 3 种：
1、进线电抗器 LA1又称电源协调电抗器，它能够限制电网电压突变和操作过电压引起的电流冲击，有效地保护变频器和改善其功率因数。

接入与未接入进线电抗器时，变频器输入电网的谐波电流的情况，
2、直流电抗器 LDC直流电抗器接在变频系统的直流整流环节与逆变环节之间， LDC能使逆变环节运行更稳定，及改善变频器的功率因数。

3、输出电抗器 LA2接在变频器输出端与负载（电机）之间，起到抑制变频器噪声的作用。

三种电抗器在变频器中的连接如图 2 所示
二、需要安装进线电抗器的场合
进线电抗器既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染，当电源容量很大时，更要防止各种过电压引起的电流冲击，因为它们对变频器内整流二极管和滤波电容器都是有害的。

因此接入进线电抗器，对改善变频器的运行状况是有好处的。

根据运行经验，在下列场合一定要安装进线电抗器，才能保证变频器可靠的运行。

1、电源容量为 600kVA 及以上，且变频器安装位置离大容量电源在 10m 以内，如图3 所示：
直流电抗器和输出电抗器的作用
2、在有直流环节的变频系统中，在整流器后接入直流电抗器可以有效地改善功率因数，配合得当可以将功率因数提高到 0.95，另外，直流电抗器能使逆变器运行稳定，并能限制短路电流，所以很多厂家生产的 55kW 以上的变频器都随机供应直流电抗器。

输出电抗器的主要作用是补偿长线分布电容的影响，并能抑制变频器输出的谐波，起到减小变频器噪声的作
用。

有些厂家还提供有输出电抗器与无输出电抗器时，连接电机的导线允许的最大长度，。

4 / 16
690V 级(2%压降)
规格型号
TTSF-JKSG-0015-72 TTSF-JKSG-0025-72 TTSF-JKSG-0035-72 TTSF-JKSG-0055-72 TTSF-JKSG-0070-72 TTSF-JKSG-0090-72 TTSF-JKSG-0125-72 TTSF-JKSG-0150-72 TTSF-JKSG-0160-72 TTSF-JKSG-0200-72 TTSF-JKSG-0250-72 TTSF-JKSG-0300-72 TTSF-JKSG-0400-72 TTSF-JKSG-0500-72 TTSF-JKSG-0650-72 TTSF-JKSG-0800-72 TTSF-JKSG-0950-72 TTSF-JKSG-1200-72
匹配功率 (KW) 15 22 37 45 55 75 90 110 132 160
200~220 250
315~355 400~450 500~560 630~750
800 900~1000
额定电流 (A) 15.0 25.0 35.0 55.0 70.0 90.0 125.0 150.0 160.0 200.0 250.0 300.0 400.0 500.0 650.0 800.0 950.0
≤0.55 0.75~1.1
1.5 2.2 3.0 3.7 4.0 5.5 7.5 11.0 15.0 18.5 22.0 30.0 37.0 45.0 55.0 75.0 90~110 132.0 160.0 185.0 200~220 250~280 300~315 350-400 450-500 550-600 630.0
交流出线电抗器
400V 级(1%压降)

变频器进线电抗器和输出电抗器的挑选疑问由于变频器被运用在各种纷歧样的电气环境，不选用恰当的维护办法，就会影响变频器工作的安稳性和牢靠性。

实习证实，恰中选配电抗器与变频器配套运用，能够有用地避免因操作沟通进线开关而发作的过电压和浪涌电流对它的冲击，一同亦能够削减变频器发作的谐波对电网的污染，并可跋涉变频器的功率因数。

因而议论与变频器配套用的进出线电抗器的挑选办法对错常必要的。

一、关于变频器进线电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指50HZ时，对应实习额外电流时电抗器线圈两头的实习电压降。

通常挑选阻抗电压降在2-4%分配。

2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的阻抗电压降的改动，然后致使缺点。

而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

挑选了额外沟通电流与阻抗电压降也就判定了电感量。

3.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。

即输入电抗器实习流过的电流是变频器的输入电流。

二、关于变频器输出电抗器的挑选疑问 1.阻抗电压降：阻抗电压降是指XHz时，对应实习额外电流时电抗器线圈两头的实习电压降。

通常挑选阻抗电压降在1-4%分配。

2.电感量的挑选：电抗器的额外电感量也是一个首要的参数！若电感量挑选不适宜，会直接影响额外电流下的电压降的改动，然后致使缺点。

而电感量的巨细取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的挑选首要是依据在额外频率方案内的电缆长度来判定，然后再依据电动机的实习额外电流来挑选相应电感量央求下的铁芯截面积和导线截面积，才调判定实习电压降。

3.对应额外电流的电感量与电缆长度：电缆长度额外输出电流电感量。

4.额外沟通电流的挑选：额外沟通电流是从发热方面方案电抗器的长时刻工作电流，一同应当思考满意的高次谐波重量。

输出、输入电抗器2010-01-09 11:56:26| 分类：默认分类| 标签：|字号大中小订阅一.输出电抗器的作用：输出电抗器主要作用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频阻抗,有效抑制dv/dt.减低高频漏电流,起到保护变频器,减小设备噪声的作用。

电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行谐波治理。

二.输入电抗器的作用；用来限制电网电压突变和操作过电压引起的电流冲击，平滑电源电压中包含的尖峰脉冲，或平滑桥式整流电路换相时产生的电压缺陷, 有效地保护变频器和改善功率因数，它既能阻止来自电网的干扰，又能减少整流单元产生的谐波电流对电网的污染。

三.直流电抗器的作用：直流电抗器接在变频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续，减小电流脉冲值,使逆变环节运行更稳定及改善变频器的功率因数。

电抗器产品执行检验标准：IEC289：1987 电抗器GB10229-88 电抗器JB9644-1999 半导体电气传动用电抗器GB6450-86 本标准等效国标IEC 726(1982)《干式电力变压器》用户对变频器使用电抗器应如何选择？下面从额定交流电流的选择、电压降、电感量的选择、对应额定电流的电感量与电缆长度等方面进行分析。

1，额定交流电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

2，电压降电压降是指50HZ时，对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择电压降在4V~8V左右。

3，电感量的选择电抗器的额定电感量也是一个重要的参数！若电感量选择不合适，会直接影响额定电流下的电压降的变化，从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

限流电抗器1)普通限流电抗器的额定电流选择。

①电抗器几乎没有过负荷能力，所以主变压器或馈线回路的电抗器，应按回路最大可能工作电流选择，而不能用正常持续工作电流选择。

②发电厂母线分段回路的限流电抗器，应根据母线上事故切断最大一台发电机时，可能通过电抗器的电流选择，一般取该台发电机额定电流的50%~80%。

变压所母线回路的限流电抗器应满足用户的一级负荷和大部分二级负荷的要求。

2)普通电抗器的电抗百分值应按下列条件选择和校验:①将短路电流限制到要求值。

②正常工作时，电抗器的电压损失不得大于母线额定电压的5%，对于出线电抗器，尚应计及出线上的电压损失。

③当出线电抗器未装设无时限继电保护装置时，应按电抗器后发生短路，母线剩余电压不低于额定值的60%~70%校验。

若此电抗器接在6kV 发电机主母线上，则母线剩余电压应尽量取上限值。

对于母线分段电抗器、带几回出线的电抗器及其他具有无时限继电保护的出线电抗器不必校验短路时的母线剩余电压。

3)分裂电抗器的额定电流选择。

①当用于发电厂的发电机或主变压器回路时，一般按发电机或主变压器的额定电流的70%选择。

②当用于变电站主变压器回路时，应按负荷电流大的一臂中通过的最大负荷电流选择。

当无负荷资料时，可按主变压器额定电流的70%选择。

4) 分裂电抗器的自感电抗百分值，应按将短路电流限制到要求值选择，并按正常工作时分裂电抗器两臂母线电压波动不大于母线额定电压的5%校验。

5)分裂电抗器的互感系数，当无制造部门资料时，一般取0.5。

6)对于分裂电抗器在正常工作时两臂母线电压的波动计算，若无两臂母线的实际资料，则可取一臂为分裂电抗器额定电流的30%，另一臂为分裂电抗器额定电流的70%。

7)分裂电抗器应分别按单臂通过短路电流和两臂同时流过反向短路电流两种情况进行动稳定校验。

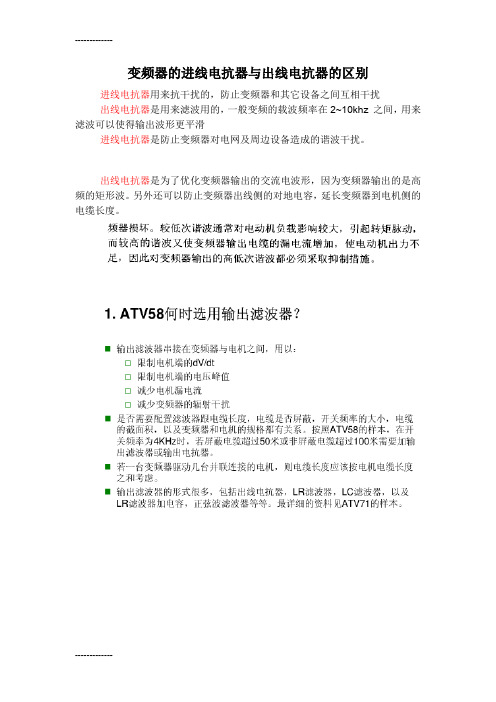

变频器的进线电抗器与出线电抗器的区别
进线电抗器用来抗干扰的，防止变频器和其它设备之间互相干扰
出线电0khz之间，用来滤波可以使得输出波形更平滑
进线电抗器是防止变频器对电网及周边设备造成的谐波干扰。
三、环境影响的经济损益分析出线电抗器是为了优化变频器输出的交流电波形，因为变频器输出的是高频的矩形波。另外还可以防止变频器出线侧的对地电容，延长变频器到电机侧的电缆长度。
同建设项目安全评价相关但又有不同的还有：《地质灾害防治管理办法》规定的地质灾害危险性评估，《地震安全性评价管理条例》中规定的地震安全性评价，《中华人民共和国职业病防治法》中规定的职业病危害预评价等。另外,环境影响评价三个层次的意义，环境影响评价的资质管理、分类管理，建设项目环境影响评价的内容，规划环境影响评价文件的内容，环境价值的衡量还可能是将来考试的重点。
环境敏感区，是指依法设立的各级各类自然、文化保护地，以及对建设项目的某类污染因子或者生态影响因子特别敏感的区域。（1）结合评价对象的特点，阐述编制安全预评价报告的目的。
为了有别于传统的忽视环境价值的理论和方法，环境经济学家把环境的价值称为总经济价值（TEV），包括环境的使用价值和非使用价值两个部分。
（1）是否符合环境保护相关法律法规。定量安全评价方法有：危险度评价法，道化学火灾、爆炸指数评价法，泄漏、火灾、爆炸、中毒评价模型等。
1.建设项目环境影响评价文件的报批
表四：项目排污情况及环境措施简述。

输出电抗器技术参数变频器输出电抗器（1%压降）1、作用◆降低电机的噪音，降低涡流损耗。

◆降低输入高次谐波造成的漏电流。

◆用于平滑滤波，降低瞬变电压dv/dt，延长电机寿命。

◆保护变频器内部的功率开关器件。

2、技术参数1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB（与电抗器水平距离点1米测试）6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987) JB9644-1999半导体电气传动用电抗器出线电抗器型号变频器调速器功率KW额定电流（A）外形尺寸长*宽*高mm安装尺寸mm绝缘等级压降孔径OCL-80.75(1.5)8140*80*14075*60F，H1%6 OCL-102.510140*80*14075*60F，H1%6 OCL-103.7(4.0)10140*80*14075*60F，H1%6 OCL-155.515140*80*14075*60F，H1%6 OCL-207.520170*130*13578*75F，H1%6 OCL-301130170*130*13578*75F，H1%6 OCL-401540210*130*170112*75F，H1%8 OCL-5018.550210*130*170112*75F，H1%8 OCL-602260210*130*170112*75F，H1%8 OCL-803080210*160*170112*90F，H1%8 OCL-11037110210*160*170112*90F，H1%8 OCL-12045120210*160*170112*90F，H1%8 OCL-150*********200*210133*120F，H1%10 OCL-20075200240*200*210133*120F，H1%10 OCL-25090250300*220*240172*130F，H1%10 OCL-280110280300*220*240172*130F，H1%10 OCL-300132300310*230*250190*130F，H1%10 OCL-400160400320*230*270190*130F，H1%10 OCL-450187450330*240*270210*135F，H1%10 OCL-500200(220)500330*250*270210*135F，H1%10OCL-600250(280)600340*240*290210*155F，H1%12 OCL-800315800315*270*300210*155F，H1%12 OCL-10004001000390*250*360245*160F，H1%12。

w F ( w )
w ( al )
61.9C
I2 max I2 al ,35 C
6791 35 (70 35) 7744
2
(2)校验热稳定（实用计算法） 由于 tk＝0.2s，求得热效应 Qk＝Qp＋Qnp t Qp k ( I 2 ] k 2 k 12
正常运行时导体温度为 61.92o，查表得 C＝91， 则满足短路时发热的最小导体截面为
Smin Qk K f C 421.067 106 1.237 250.795(mm2 ) 8080(mm2 )k 91
满足热稳定要求。 （3）共振校验—>选择绝缘子跨距 母线共振校验 m＝Sm＝4040×10－6×2700＝10.9（kg/m） 设共振频率 f1＝200Hz， 导体不发生共振时的最大绝缘子跨距：
0.525 1016 J m4
查图 3-13 得， h 71C 200C 满足热稳定要求。 学过第六章后的做题过程： 解： （1）按长期发热允许电流选择截面。
SJ
I g max J

5800 8947 (m m2 ) 0.76
发电机出口母线电流大， 矩形母线不能满足要求， 选用 2 条 200mm 2 × 90mm × 12mm 标准槽形母线， S ＝ 8080mm ， Kf ＝ 1.237 ， WY ＝ 46.5 × 10-6m3， J＝294×10－8m4，IY25o＝8800A。求得温度修正系数 K＝0.88， 则 Ial35o＝0.88×8800＝7744 （A） > 6800A (2)校验热稳定 tk＝0.2s，求得热效应 Qk＝Qp＋Qnp＝295.07×106（A2s） 正常运行时导体温度为 61.92o，查表得 C＝91， （导体正常运行时温度计 算详见上面） 则满足短路时发热的最小导体截面为

我们专业给变频器调速器行业配置交流输入电抗器，交流输出电抗器，直流平波电抗器，滤波器等产品欢迎订购！交流输入电抗器产品概述：输入交流电抗器限制以谐波形式出现的电路反馈。

它们还可以降低因为转换直流连接电容器中的输入整流器而导致的交流电流及其频率。

此类电抗器有两种：电抗器基准压降UD=2%，用于无馈电单元的变频器的操作。

电抗器基准压降UD=4%，用于带馈电单元的变频器和自动变压器的操作，也用于uK小于1%的系统的操作。

交流输入电抗器性能特点：铁芯采用优质硅钢片，芯柱经多个气隙分成均匀小块，气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来，铁芯端面采用高品质防锈漆喷涂工艺，解决了电抗器铁芯表面生锈问题。

在运行中大大减小了噪音和振动。

电抗器均采用真空浸漆工艺，经高温热烘固化。

线圈有良好的绝缘性能，整体机械强度高，防潮性能好线圈采用F、H级绝缘系统，大大提高了长期运行的可靠性。

温升低，损耗小，成本低，综合利用率高。

体积小，重量轻，占用空间小，便于安装。

交流输入电抗器型号含义：交流输入电抗器产品介绍：1、电源对其它设备有明显的干扰（干扰、过压）2、电源相间电压不平衡＞额定电压的2.0%3、阻抗极低的线路（动力变压器为变频器额定值的10倍多）4、在一条线路上为减小线电流而安装的大量变频器5、使用cosφ（功率因数）校正电容或功率因数校正单元交流输入电抗器技术参数：1、额定工作电压：380V/50Hz或660V/50Hz2、额定工作电流：5A至1600A@40℃3、抗电强度：铁芯－绕组3500VAC/50Hz/10mA/10s无飞弧击穿4、绝缘电阻：1000VDC绝缘阻值≥100MV5、电抗器噪音：小于65dB6、防护等级：IP007、绝缘等级：F级以上8、产品执行标准：IEC289:1987电抗器GB10229-88电抗器(eqv IEC289:1987)JB9644-1999半导体电气传动用电抗器交流输入电抗器型号及技术参数：规格型号适配功率(KW)额定电流压降尺寸(±0.5mm)D D1W W1H A*BSLK-5 1.55A2%11091120651356*11 SLK-7 2.27A2%11091120651356*11 SLK-10 3.710A2%15595110611556*15 SLK-15 5.515A2%15595130801556*15 SLK-207.520A2%15595135801556*15 SLK-301130A2%190120115851508.5*20 SLK-401540A2%195120110821658.5*20 SLK-5018.550A2%1951201301021658.5*20 SLK-602260A2%1951201351071658.5*20 SLK-803080A2%1951201351071658.5*20 SLK-903790A2%1951201351071658.5*20 SLK-12045120A2%2501821359623011*18 SLK-15055150A2%29521415011024011*18 SLK-20075200A2%29521416012024011*18 SLK-250110250A2%29521416012024011*18 SLK-290132290A2%32524316512227012*20 SLK-330160330A2%32524316512227012*20 SLK-400185400A2%32524318013727012*20 SLK-490220490A2%38526020017535012*20 SLK-600280600A2%39527520017535012*20 SLK-660300660A2%39527520017535012*20 SLK-800380800A2%43029521519040012*20 SLK-10004501000A2%43029521519045012*20 SLK-12005501200A2%49034522519557514*25交流输入电抗器产品尺寸图：交流输出电抗器产品概述：输出交流电抗器用于变频器的负载侧，电机电流流经这些电抗器。

AKSG电抗器上海昌日电子科技有限公司专业生产变频器配套电抗器，输入电抗器，输出电抗器，批量生产，价格优惠，现货供应。

AKSG电抗器有输入电抗器输出电抗器，又称为进线电抗器，出线电抗器。

AKSG电抗器型号说明S代表相数，也就是电抗器三相380V 50HZ系统10A代表电抗器的额定电流，容量选择范围5-1600A，如果对电抗器电流选择不了解，可致电详询4.4V 代表电抗器的压降，通常有2.2V，4.4V,8.8V，也是电抗器的一个重要指标，可定做AKSG系列电抗器是用于变频器进线端的电抗器，称为输入电抗器，俗称为进线电抗器。

AKSG电抗器从材质分为，铜材输入电抗器，铝材输出电抗器AKSG电抗器绕线方式分线绕输入电抗器，箔绕输入电抗器AKSG电抗器从标准来分可分常规电抗器，非标电抗器AKSG电抗器按照名称分为输入电抗器或者是进线电抗器，也有叫做输入端电抗器及变频器电抗器。

输入电抗器指的就是电抗器所接所设备的位置，一般是指在断路器下端变频器输入端串连接线。

AKSG电抗器引言变频器的输入端安装AKSG电抗器，一方面是为了减小谐波电流发射，另一方面可以提高变频器抗浪涌干扰的特性。

变频器的整流电路相当于一个谐波电压源。

我们知道，电压源当负载阻抗大时，输出电流会小。

因此，在变频器的电源输入端安装电抗器能够减小谐波电流的发射AKSG电抗器规格AKSG电抗器配套变频器的名称输入电抗器型号AKSG适用设备各类变频器作用抑制合闸涌流,谐波变频器功率0.75-700KW电流5-1600A相数三相电压380V输入指的就是电抗器所接所设备的位置，一般是指在断路器下端变频器输入端串连接线。

电抗器俗称“电感器”，外部就是一些线圈，有的有磁芯，它的作用原理就是电感器的最主要特性“通直流阻交流”。

就是直流电通过时它表现很小的阻抗，而交流电通过时表现较大的阻抗，且根据交流电的频率的不同，其阻抗也不同。

V)(A三相上海昌日电子科技有限公司是一家集产品研发、制造，销售服务为一体的高科技企业。

变频器进出线电抗器的选择变频器内的高频开关元器件会产生大量的谐波和输出很高的du/dt，为抑制变频器的负面作用，通常在变频器进线和出线处设置电抗器，针对此电抗器的选型问题，本文归纳了一些选型方法。

标签：变频器；电抗器；谐波1. 引言随着电力电子工业飞速发展，变频器在电机调速领域中的应用越来越广泛，变频器以其节能、无级调速等优点得到了广大电气技术人员的青睐。

但是变频器随之带来的负面影响也不容忽视。

变频器会向电网注入谐波，对电网产生不利影响；变频器输出的PWM电压具有很高的du/dt，会对用电设备产生不利影响。

为了更加合理的应用变频器，通常在变频器输入和输出端设置电抗器，来减少变频器谐波对电网的影响和降低变频器输出电压的du/dt。

[1]2. 变频器输入电抗器选择输入电抗器设置在电源和变频器之间，一方面用来限制电网电压突变与操作过电压引起的电流冲击，起到保护变频器的作用；另一方面抑制变频器输入到电网的谐波电流，提高变频器的功率因数，达到净化电网的目的。

2.1通常在以下情况下需要设置输入电抗器：1）变频器所用之处的电源容量与变频器容量之比为10：1以上；电源变压器容量大于500kV A。

当电源容量较大时，要防止各种过电压引起的电流冲击，因为电流冲击会损坏变频器内整流二极管和滤波电容器。

3. 变频器输出电抗器选择3.1 输出电抗器的作用因为变频器的输出电压是按载波频率变化的高频电压，输出电流中也存在着高频谐波电流。

当电动机和变频器间的距离较远时，在传输线路中，分布电容的作用将不可小视，容易引起以下问题：1）电缆对地电容给变频器额外增加了峰值电流。

2）变频器产生的高频瞬变电压du/dt，容易對电动机绝缘造成损坏。

输出交流电抗器接在变频器输出端与电动机之间。

它的作用是：限制电动机绕组上的电压上升率；降低电缆分布电容的影响，使电动机在引线较长时也能正常工作。

3.2输出交流电抗器的选择1）额定电流的选择额定交流电流是从发热方面设计电抗器的长期工作电流，同时应该考虑足够的高次谐波分量。

2. 在图1中的SPKD是单相直流电抗器（平波电抗器），直流电抗器接在变 频系统的直流整流环节与逆变环节之间，主要用途是将叠加在直流电流 上的交流分量限定在某一规定值，保持整流电流连续，减小电流脉冲值, 使逆变环节运行更稳定及改善变频器的功率因数。
3. 在图1中的SCKS是三相输出电抗器（出线电抗器），输出电抗器主要作 用是补偿长线分布电容的影响，并能抑制输出谐波电流，提高输出高频 阻抗，有效抑制dv/dt.减低高频漏电流,起到保护变频器，减小设备噪声 的作用。电容器在补偿功率的时候，往往会受到谐波电压和谐波电流的 冲击，造成电容器损坏和功率因数降低，为此，需要在补偿的时候进行 谐波治理。加装出线电抗器可以钝化变频器输出电压（开关频率）的陡 度，减少逆变器中的功率元件的扰动和冲击。在负载合闸瞬间能够有效 地抑制回路涌流，保护回路中的变频器装置及其它元器件免受过电流冲 击。
3. 按功能：分为限流和补偿。
4. 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗 器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消 弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变 电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、 并联谐振电抗器等。
2. Output dv/dt filter 输出dv/dt 电抗器，输出dv/dt 电抗器是为了限制变 频器输出电压的上升率来确保电机的绝缘正常。
3. Sinusolidal filters 正弦波滤波器，它使变频器的输出电压和电流近似 于正弦波，减少电机谐波畴变系数和电机绝缘压力。
变频应用中的电抗器选件
A
B
C
图（2）
RL
LA
A
LB
B
C
LC

并联电容器用串联电抗器设计选择标准发布日期：2010-5-11 (阅398次)所属频道: 电网关键词: 输入输出电抗器谐波电抗器直流电抗器第一章总则第1.0.1条并联电容器用串联电抗器（以下简称电抗器）的设计选择必须执行国家的技术经济政策，并应根据安装地点的电网条件、谐波水平、自然环境等，合理地选择其技术参数，做到安全可靠、经济合理。

第1.0.2条本标准适用于变电所和配电所中新建或扩建的6～63KV并联电容器装置中电抗器的设计选择。

第1.0.3条本标准所指电抗器是串联于高压并联电容器回路中的电抗器，该电抗器用于限制合闸涌流，减轻电网电压波形畸变和防止发生系统谐波谐振。

第1.0.4条电抗器的设计选择，除应符合本标准的规定外，尚应符合国家现行有关标准的规定。

第二章环境条件第2.0.1条电抗器的基本使用条件：一、安装场所：户外或户内；二、环境温度：－40℃～+40℃；－25℃～+45℃；三、海拔：不超过1000m；四、相对湿度：对于户内电抗器月平均相对湿度不超过90%，日平均不超过95%；五、地震裂度：设计地震基本裂度为8度；即水平加速度0.3g，垂直加速度0.15g；六、户外式最大风速为35m/s；七、电抗器的外绝缘泄漏比距不应小于2.5cm/KV。

对于重污秽地区可以取3.5cm/KV。

第2.0.2条选用电抗器时，应按当地环境条件校核，当环境条件超出其基本使用条件时，应通过技术经济比较分别采取下列措施：一、向制造厂提出补充要求，制造符合当地环境条件的产品；二、在设计中采取相应的防护措施，如采用户内布置、水冲洗、减震装置等。

第三章技术参数选择第一节电抗率的选择第3.1.1条电抗率的选择，应使装置接入处n次谐波电压含量和电容器上n次谐波电压值均不超过有关标准规定的限值。

第3.1.2条当仅需要限制合闸涌流时，宜选用电抗率为4.5%～6%的电抗器。

第3.1.3条为抑制5次及以上谐波电压放大，宜选用电抗率为4.5%～6%的电抗器；抑制3次及以上谐波电压放大，宜选用电抗率为12%～13%的电抗器。

此产品采用优质矽钢片和导线经先进的工艺精制而成，具有体积小、温升低、无噪声等特点。

通常安装在变频器的输入或输出端，可抵制变频器产生的谐波向电网传递，减少变频器产生的谐波对其他元件的干扰，改善电网质量、提高功率因数并限制电网电压的异常波动和电网上的冲击电流、平抑波形、减少对变频器的影响。

用在变频器直流调速器的输出端，限制变频器与电机连接电览的容性充电电流钝化变频器的PWM波的电压上升率。

提高功率因数补偿因数、改善电网质量、平抑波形，是变频与电机间重要元件之一。

产品特点产品概述□ 该电抗器分为三相和单相两种，均为铁心干式。

□ 铁芯采用低损耗优质硅钢片，芯柱由多个气隙分为均匀小段，气隙采用环氧层压玻璃布板做间隔，以保证电抗气隙在运行过程中不发生变化；□ 线圈采用优质导线绕制，排列紧密且均匀，外表不包绝缘层，具有极佳的美感，且有较好的散热性能。

□ 电抗器的线圈和铁芯组装成一体后经过预烘—真空浸漆热烘固化—这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音运行。

□ 电抗器芯柱部分紧固件采用无磁性材料，确保电抗器具有较高的品质因数和较低的温升，确保具有较好的滤波效果。

□ 外露部件均采用了腐蚀处理，引出端子采用镀锡铜管端子。

□ 该电抗器与国内同类产品相比具有体种小、重量轻、外观美等优点，可与国外知名品牌相媲美。

□ 海拔:□ 温度:25℃~+45℃，相90%□ 安装环境:周围无有害气体，无易燃易爆物品；海拔高度不超过米；运行环境温度-对湿度不超过；周围环境应有良好的通风条件，如装在柜 内，应加装通风设备。

2000正常工作条件和安装条件主要技术数据□ 适用于任何品牌变频器；□ 压降：分.、和三种；□ 额定绝缘水平5KV/min;□ 电抗器各部位的温升限值：铁芯不超过85K,线圈温升不超过95K;□ 电抗器噪声不大于45dB;□ 电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行；□ 电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比不低23V5V9V014外形及安装尺寸见表表12外形及安装尺寸直流电抗器制动单元制动电阻备注：以上参数仅为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利表1015备注：以上参数仅为典型值供参考，可根据客户要求定做，我公司保留对数据的变更权利表2 016。

变频器用进线，输出电抗器如何选择由于变频器被使用在各种不同的电气环境,不采取恰当的保护措施,就会影响变频器运行的稳定性和可靠性。

实践证明,适当选配电抗器与变频器配套使用,可以有效地防止因操作交流进线开关而产生的过电压和浪涌电流对它的冲击,同时亦可以减少变频器产生的谐波对电网的污染,并可提高变频器的功率因数。

因此探讨与变频器配套用的进出线电抗器的选择方法是十分必要的。

一、关于变频器进线电抗器的选择问题1.阻抗电压降:阻抗电压降是指50hz时,对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择阻抗电压降在2-4%左右。

2.电感量的选择:电抗器的额定电感量也是一个重要的参数!若电感量选择不合适,会直接影响额定电流下的阻抗电压降的变化,从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

选择了额定交流电流与阻抗电压降也就确定了电感量。

3.额定交流电流的选择:额定交流电流是从发热方面设计电抗器的长期工作电流,同时应该考虑足够的高次谐波分量。

即输入电抗器实际流过的电流是变频器的输入电流。

二、关于变频器输出电抗器的选择问题1.阻抗电压降:阻抗电压降是指xhz时,对应实际额定电流时电抗器线圈两端的实际电压降。

通常选择阻抗电压降在1-4%左右。

2.电感量的选择:电抗器的额定电感量也是一个重要的参数!若电感量选择不合适,会直接影响额定电流下的电压降的变化,从而引起故障。

而电感量的大小取决于电抗器铁芯的截面积和线圈的匝数与气隙的调整。

输出电抗器电感量的选择主要是根据在额定频率范围内的电缆长度来确定,然后再根据电动机的实际额定电流来选择相应电感量要求下的铁芯截面积和导线截面积,才能确定实际电压降。

3.对应额定电流的电感量与电缆长度:电缆长度额定输出电流电感量。

4.额定交流电流的选择:额定交流电流是从发热方面设计电抗器的长期工作电流,同时应该考虑足够的高次谐波分量。

即输出电抗器实际流过的电流是变频器电机负载的输出电流。

进线电抗器与出线进线电抗器如何接线进线电抗器与出线进线电抗器如何接线关于变频器进线电抗器或或出线进线电抗器而言，没有什么具体的进线、出线的顺序要求，你怎么接都行，对变频器使用效果都不会产生影响，所以大多数1、针对进线电抗器的熟练客户：关于变频器进线电抗器或或出线进线电抗器而言，没有什么具体的进线、出线的顺序要求，你怎么接都行，对变频器使用效果都不会产生影响，所以大多数厂家都不标注接线方式或方法。

2、针对进线电抗器的初用客户：有的进线电抗器厂家会用UVWXYZ这6个字母代表进线电抗器的6个出线端子，其中UVW依次代表进线电抗器上端的3个接线端子，而XYZ则依次对应进线电抗器下端的3个出线端子，你可以将UVW作为进线电抗器进线端，XYZ作为进线电抗器出线端；也可以将XYZ作为进线电抗器进线端子，UVW作为进线电抗器出线端子。

具体视安装环境或偏好而定。

3、切记一点：UVW、XYZ这两套端子，接线时不能互相交叉。

二、PM250功率模块上加进线电抗器可以么？详情描述:在型号为6SL3225-0BE25-5AA0的输入端上上加进线电抗器，同时，在输出端加出线进线电抗器，另外也加制动电阻，请问这样搭配是否可以？针对以上问题分两个小点来回答：1、首先说说PM240与PM250的区别：PM240功率模块是按照不进行再生能量回馈设计的，它的特点是都带有内置的制动斩波器。

制动中产生的再生能量通过外接制动电阻转化为热能进行消耗；PM250可以与电源之间进行能量交换，允许再生的能量回馈到电网。

达到节能的目的。

2、变频器电抗器针对在型号为6SL3225-0BE25-5AA0的输入端上上加进线电抗器，同时，在输出端加出线进线电抗器，另外也加制动电阻的问题，回答是不允许的，PM250接进线电抗器和制动电阻，要是参数配合不好容易烧功率模块；但可以接出线进线电抗器。
