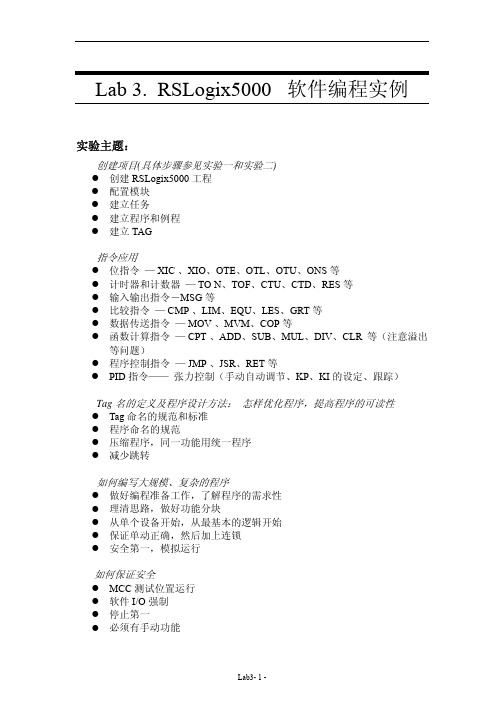

Lab 3. RSLogix5000软件编程实例实验主题：创建项目(具体步骤参见实验一和实验二)z创建RSLogix5000工程z配置模块z建立任务z建立程序和例程z建立TAG指令应用z位指令— XIC、XIO、OTE、OTL、OTU、ONS等z计时器和计数器— TO N、TOF、CTU、CTD、RES等z输入输出指令－MSG等z比较指令— CMP、LIM、EQU、LES、GRT等z数据传送指令— MOV、MVM、COP等z函数计算指令— CPT、ADD、SUB、MUL、DIV、CLR等（注意溢出等问题）z程序控制指令— JMP、JSR、RET等z PID指令——张力控制（手动自动调节、KP、KI的设定、跟踪）Tag名的定义及程序设计方法：怎样优化程序，提高程序的可读性z Tag命名的规范和标准z程序命名的规范z压缩程序，同一功能用统一程序z减少跳转如何编写大规模、复杂的程序z做好编程准备工作，了解程序的需求性z理清思路，做好功能分块z从单个设备开始，从最基本的逻辑开始z保证单动正确，然后加上连锁z安全第一，模拟运行如何保证安全z MCC测试位置运行z软件I/O强制z停止第一z必须有手动功能程序的修改z尽量避免下载程序，大规模在线修改技巧RSLogix5000指令应用实例：一、位指令XIC（检查是否闭合）和XIO（检查是否断开）是输入指令，OTE（输出激励）、OTL（输出锁存）和OTU（输出解锁）是输出指令。

位指令要求操作数的数据类型都必须是BOOL。

应用程序如下图所示（编程方法参见实验二）：当控制器处于运行或者远程运行状态时，可以在标记数据库的Monitor（监视）页面中或者通过右键菜单改变某一个中间变量（非I/O点，指由用户自己定义的标签）的值。

点击这里当输入条件发生变化时，测试输出结果如下所示：①如果Limit_switch_1=1 并且Limit_switch_2=0，则Light_1灯亮；如果Limit_switch_3=1，则Light_2灯亮，并且锁存该状态，即使下一轮程序扫描到Limit_switch_3=0，Light_2灯依然点亮，如测试结果②中的梯级1的输出状态所示。

AB-PLC程序下载与上载的基本思路：第一步：使用Rslinx Classic软件连接控制器第二步：使用RSlogix5000编程软件进行程序下载与上载操作连接控制器详解：针对不同控制器，使用Rslinx软件访问时方法也有一些区别，下面以访问1756-L6X系列和1756-L7X系列控制器为例，来说明如何使用Rslinx Classic软件连接控制器。

访问1756-L6X系列控制器：1756-L6X系列控制器上都有一个串口，开发人员可以采用DF1协议与控制器进行串口通信。

实际物理连接可以使用RS-232转USB编程电缆进行连接，步骤如下：（1）使用编程电缆连接plc与安装Rslinx Classic软件的PC（2）启动Rslinx Classic软件，选择“communications”菜单中的“configure drives”，在下拉菜单中选择“RS-232 DF1 devices”，点击“Add New”按钮，出现添加驱动程序对话框，点击OK按钮即可（3）接着会弹出组态通讯口的选项，按下“Auto-Configure”按钮，如果通信成功，在状态栏会显示“Auto Configuration Successful”，点击OK按钮，完成通讯驱动添加（4）选择“Communications”菜单中的“RSWho”，在添加的驱动下方可以浏览到已经连接的PLC控制器访问1756-L7X系列控制器：1756-L7X系列控制器上都有一个USB口，可以用来与控制器进行串口通信。

要将Rslinx Classic软件组态为使用USB端口，需要先设置USB驱动程序。

通信步骤如下：（1）使用USB电缆连接控制器与工作站，将显示“发现新硬件向导”对话框（2）单击任意一个Windows更新连接选项并单击“下一步”，这里面需要注意一点，Rslinx Classic软件版本必须为V2.56，或者更高版本，否则驱动可能安装不成功（3）单击“自动安装软件（Install the software automatically）”然后单击“下一步”，软件即被安装（4）单击“完成（finish）”以设置USB驱动程序（5）选择“Communications”菜单中的“RSWho”，控制器将出现在两个不同的驱动程序下方，虚拟机架驱动程序和USB端口驱动程序，这里都可以使用程序下载：连接好控制器和PC后，打开需要进行下载的程序，在OFFLINE下拉菜单中选择Download选项，进行程序下载，中文版为离线下拉菜单中的下载选项，这里需要注意一点，下载程序时，PLC控制器需要处于PROG（编程模式）才可以。

ABPLC程序上载和下载步骤
上载步骤：
1. 打开ABPLC编程软件（如RSLogix 5000）并连接PLC设备：启动
编程软件后，通过连接电缆（通常是串口或以太网）将电脑与PLC设备连接。

确保电缆连接正确并与PLC设备通信正常。

2. 打开相应的程序文件：选择要上载的PLC程序文件，通常是.prt 或.rss扩展名的文件。

可以通过打开现有的文件或新建一个空白文件来
开始。

3.执行上载操作：在编程软件的工具栏或菜单栏中找到“上载”功能。

点击该功能后，编程软件会尝试与PLC设备通信并从设备中读取程序。

4.配置上载选项：在上载过程中，软件会弹出一个对话框，以便你选
择上载的内容和选项。

例如，可以选择从PLC设备上载程序、程序和数据，或者只上载程序。

此外，你还可以选择是否要将上载的程序合并到当前打
开的程序文件中。

5.等待上载完成：一旦配置好上载选项，你就可以开始上载操作了。

编程软件会显示上载进度，通常显示在状态栏或弹出的对话框中。

等待上
载过程完成。

1.连接PLC设备：与上载步骤相同，通过连接电缆将电脑与PLC设备
连接，并确保通信正常。

总结：。

编号：AL032_17044_桑河二级_170909 关键词：桑河、AB 变频器报告日期：2017-09-09类似案例问题现象描述桑河二级项目渗漏排水、检修排水、中低压空压机等采用RockWell公司AB PLC，PLC编程软件RSLogic5000。

渗漏排水、检修排水控制对象类似，分别控制三台水泵启停，用于集水井排水。

三台泵其中两台为主用泵，一台为备用泵，三台泵需要进行轮换，实现水泵科学运行。

渗漏排水LCU上电后发现出所备份程序中关于泵轮换部分有问题，上电后从触摸屏上可以观察到主泵2泵号等于3，而主泵1与备用泵本号由1-2/2-1不停地切换。

检修排水所在楼层低，当地环境温度接近40℃，同时厂房内土建工作还没有结束，粉尘、噪声极大。

加之现场PLC仅由临时电源供电，非常不利于调试和分析，于是考虑通过安装仿真软件的方法，在办公室进行测试和调试。

网上了解到AB PLC官方提供了仿真软件：RSLogic Emulate。

原因分析处理方案及结果准备内容：1.RSLogic Emulate 5000仿真软件（版本V20.01）；2.flexsvr.exe授权软件；3.ftasystem.lic授权文件库；4.RSLogic 5000 PLC软件（不再详细描述）；5.RSLinx Classic管理软件（不再详细描述）；编号：AL032_17044_桑河二级_170909 关键词：桑河、AB 变频器报告日期：2017-09-09 安装步骤：１．确保已正确安装RSLinx Classic及RSLogic 5000软件；２．安装RSLogic Emulate 5000仿真软件，确保仿真软件版本与已安装的PLC版本一致，如下图所示。

然后直接运行setup.exe执行安装；（建议将360安全卫士退出）３．替换授权文件，替换前先备份原来的文件：将ftasystem.lic放到覆盖同名文件：C:\Documents and Settings\All Users\Documents\RockwellAutomation\Activations４．替换授权软件，替换前先备份原来的文件：将flexsvr.exe放到以下目录，覆盖同名文件（建议备份一下原文件）：C:\Program Files\RockwellSoftware\FactoryTalk Activation 。

AB Logix5000软件安装步骤安装软件步骤：1、windows2000安装。

2、应用软件的安装。

系统软件安装步骤windows2000的安装按正常步骤安装即可。

对于其他设置没有特殊要求。

然后安装RICHWIN。

应用软件安装步骤：AB系统软件安装，应先安装Linx，然后分别安装Logix5000、Rsview32等软件。

一、RSLINX的安装RSLinx软件是下位机Logix5000与上位机Rsview32之间通讯用的软件。

1．双击Setup.exe进入图1图12．点击Install Rslinx项，进入图2图23．点击next按钮，进入图3图34．选择接受上述协议后，next按钮可选，点击next按钮，以后出现的窗口均点击next按钮，直到出现图4后点击install按钮进行安装图45．安装过程中会出现图5界面，并伴有多个信息提示框，点击确定即可，系统自动安装直到成功。

图5二、RSLinx的配置完成RSLinx的安装后，还需要对硬件进行配置。

只有进行正确的配置后，Logix5000与Rsview32才能进行正常的通讯，才能把数据采上来。

1双击RSLinx图标，弹出图1图12配置硬件设备。

选择菜单Communications下的Configure Drivers项，弹出（图2），在图2中选择合适的驱动类型（一般选择1784-PCIC(S) ControlNet Devices），这时，add new按钮有效，点击它后，通讯卡的状态便显示在下面窗口中；同时点击在窗口右侧的Configure按钮，对通讯卡进行配置。

图24配置DDE/OPC。

回到主菜单（图1），选择DDE/OPC项中的Topic configuration项（见图3），qq为Rsview32项目中的目标路径名称，将qq与右侧窗口中当前运行的通讯卡相连（即选择左侧qq，在选择右侧通讯卡后，点击下方done按钮）这样，上下位机便可以通讯，进行软件编程。

AB PLC编程软件RSLOGIX5000入门2——组态 I/O现在我们将进行项目的 I/O 组态。

要与 I/O 模块通信，必须将模块添加到 I/O Configuration 文件夹中。

添加 ControlLogix I/O1. 在控制器项目管理器中，右键单击并选择"新建模块"(New Module)。

"选择模块"(Select Module) 窗口出现，如下所示：2. 选择"数字量"(Digital)，展开选项。

3. 选择 1756-IB16D 模块。

4. 单击"确定"(OK)。

软件将要求您选择模块的主版本。

5. 选择"主版本"(Major Revision) 2 并单击"确定"(OK)。

将出现 1756-IB16D 的"模块属性"(Module Properties) 向导。

模块组态向导只要向系统中添加 I/O 模块就需要通过模块组态向导。

该向导允许您逐步通过某个模块所需的整个组态。

您稍后可以通过在 I/O Configuration 文件夹中双击相应模块或通过标签监视器/编辑器访问此信息。

在 Logix 中，组态 I/O 模块不再需要 DIP 开关或跳线。

I/O 模块均通过软件组态。

在进行系统设置时这可节省时间。

所有模块的组态是控制器程序的一部分，而且这些组态可从控制器下载到模块中；从而能够在I/O 模块失效时进行轻松替换。

6. 输入"名称"(Name)、"插槽"(Slot) 和"电子匹配"(Electronic Keying) 参数，如下所示。

保留所有其它字段的默认值。

通信格式 (Comm Format)确定与模块关联的标签的数据结构。

许多 I/O 模块支持不同的格式。

每种格式使用不同的数据结构。

AB_RSLogix5000初级使用手册目录：设定笔记本IP地址 (3)查看PLC硬件组态信息 (3)设定RSLinx (4)打开RSLogix5000软件创建与RSLinx相符的程序 (7)在RSLogix5000软件中创建程序章节、程序段落、程序自然段 (10)上传和下载程序 (13)创建行参 (16)RSLinx查看网络IP以及硬件 (18)PLC静态和动态IP地址分配 (21)Firmware刷新 (25)Rxlogx5000软件的在线修改功能 (28)Rxlogx5000软件的在线强制功能 (31)范围指令LIM需要注意的是，当Low Limit < High Limit数值时，LIM命令在Low Limit和High Limit之间的数值时输出。

如果Low Limit > High Limit数值时，LIM命令在Low Limit和High Limit之间的数值时停止输出。

(35)查找跳转、中断等子程序块的位置 (35)RSLogix5000软件的在线帮组功能 (36)Routine里程序的类型 (37)一个Project里可以最多建立32个Task，但只能有一个Task属性为Continuous （连续扫描）其余的31个Task可以分配给Event（事件扫描）或者Periodic（中断扫描）。

每一个Task里可以建100个Program，每一个Program可以建立无穷个routine。

(38)备份程序和解压程序 (41)程序的比较 (43)Flash Memory Card 程序备份和下载操作 (46)模拟量模块的组态、量程设定、模拟量输出的钳位设定。

(49)Device Net网络配置 (53)Device Net软件安装 (55)Device Net组网 (57)在RSLogix5000程序里添加DeviceNet硬件 (69)DeviceNet的硬件寻址 (71)配置EtherNet以太网远程I/O (75)实时监控趋势图 (81)EDS文件更新 (85)设定笔记本IP地址1．查看AB_PLC机器槽架上的CPU模块显示的IP地址，一般PLC的IP地址为为10.0.0.1，笔记本上的IP最后一位设置需要变化。
