验电接地制度实用版

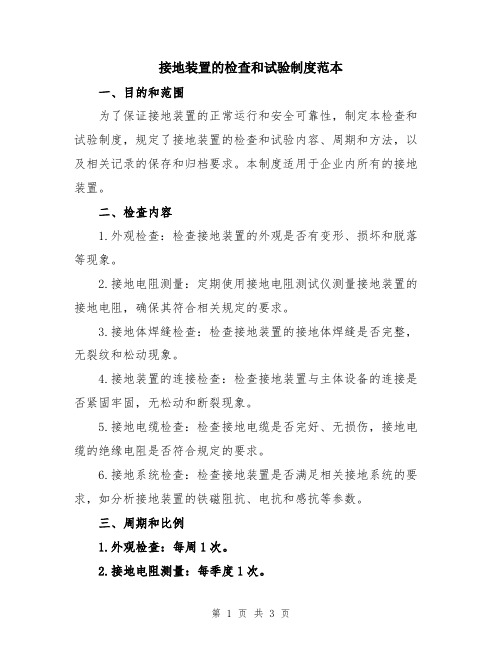

接地装置的检查和试验制度范本一、目的和范围为了保证接地装置的正常运行和安全可靠性，制定本检查和试验制度，规定了接地装置的检查和试验内容、周期和方法，以及相关记录的保存和归档要求。

本制度适用于企业内所有的接地装置。

二、检查内容1.外观检查：检查接地装置的外观是否有变形、损坏和脱落等现象。

2.接地电阻测量：定期使用接地电阻测试仪测量接地装置的接地电阻，确保其符合相关规定的要求。

3.接地体焊缝检查：检查接地装置的接地体焊缝是否完整，无裂纹和松动现象。

4.接地装置的连接检查：检查接地装置与主体设备的连接是否紧固牢固，无松动和断裂现象。

5.接地电缆检查：检查接地电缆是否完好、无损伤，接地电缆的绝缘电阻是否符合规定的要求。

6.接地系统检查：检查接地装置是否满足相关接地系统的要求，如分析接地装置的铁磁阻抗、电抗和感抗等参数。

三、周期和比例1.外观检查：每周1次。

2.接地电阻测量：每季度1次。

3.接地体焊缝检查：每年1次。

4.接地装置的连接检查：每半年1次。

5.接地电缆检查：每年1次。

6.接地系统检查：每3年1次。

四、试验方法1.外观检查：由操作人员进行视觉检查。

2.接地电阻测量：使用接地电阻测试仪进行测量。

3.接地体焊缝检查：通过目视检查接地体焊缝的情况，并需要根据需要进行拍照记录。

4.接地装置的连接检查：通过目视检查装置的连接情况，并需要根据需要进行拍照记录。

5.接地电缆检查：通过目视检查电缆的状况，并需要根据需要进行测量电缆的绝缘电阻。

6.接地系统检查：根据相关标准和规范，检查接地系统的参数，并需要根据需要进行测量和记录。

五、记录和归档1.对于每次检查和试验，都要填写相关的记录表格，包括检查日期、检查内容和检查结果等信息。

2.对于每年的检查和试验，都要生成年度报告，并将相关的记录和报告进行归档保存，保存期限为5年。

六、责任和权限1.接地装置的检查和试验由专职负责的维护人员进行。

2.维护人员应具备相关的知识和技能，并持有相关的证书。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改2020新版验电接地制度Safety management is an important part of production management. Safety and production are inthe implementation process2020新版验电接地制度验电接地——是指在高压供电检修及其设备上进行各种作业时，被检修或达不到安全距离要求时，高压供电及其设备必须停电，然后在停电的高压供电进行先验电、后接挂地线的工作。

高压供电停电作业必须先进行验电接地。

验电接地应由两人进行，一人操作，一人监护。

操作人和监护人均必须穿绝缘靴和戴安全帽，操作人还要戴绝缘手套。

验电时，必须用电压等级合适而且合格的验电器，验电前要将验电器先在有电的设备上试验确认良好,然后在停电的设备上验电，最后再在有电的设备上复验一次，验电时对被检验设备的所有引入、引出线均要检验。

验明高压供电已停电后，须在作业地点两端，及和作业地点相连可能来电的所有停电设备上装设接线。

装设接地线时，先将接地线夹紧固在接地排上，再用绝缘棒将另一端地线挂钩接在停电的电气设备上。

拆除接地线则顺序相反，现拆连接停电设备端，再拆接接地排。

整个过程中，人体不得接触接地体。

整个过程中，人体不得接触接地体。

在牵引变电所中，对直流1500V导体的接地，需将正极与负极相连后再与变电所PE相连。

严禁将正极与直流设备的外壳或框架母排相连。

接地线采用截面不小于25mm2(DC1500V,70)mm2的软铜铰线，不得有断股、散股和接头；接地时要连接牢固，接触良好。

表示断路器、开关分闸的信号、以及常设的测量仪表显示无电时，仍应通过验电器检验设备是否已停电。

验电接地制度1. 引言电气设备的接地是保证人身安全和设备正常运行的重要环节。

在电气工程中，验电接地制度是指对电气设备的接地系统进行定期检测和验证，以确保其可靠性和安全性。

本文将介绍验电接地制度的相关内容，包括验电接地的意义、验电接地的重要性、验电接地的目的和检测方法等。

2. 验电接地的意义电气设备的接地是指将设备的导体与地连接起来，以便将设备上的故障电流迅速引入地，保护人身安全和设备正常运行。

而验电接地制度则是对接地系统进行检测和验证，以确保其可靠性和安全性。

验电接地的意义主要体现在以下几个方面：•人身安全保护：电气设备存在着电击的危险，特别是在发生漏电等故障时。

而合格的接地系统可以将故障电流迅速引入地，避免对人身安全造成损害。

•设备保护：合格的接地系统可以降低设备故障的发生率，减少对设备的损伤，延长设备的使用寿命。

•系统稳定性：合格的接地系统可以增加电气设备的稳定性，减少电气故障的发生，维护电力系统的稳定运行。

3. 验电接地的重要性验电接地作为电气工程中的一项重要制度，具有以下几个重要性：•安全保障：验电接地制度能够确保电气设备的接地系统正常运行，有效防范因接地系统故障而导致的电击事故，保障人身安全。

•设备维护：通过验电接地，可以及时发现接地系统的故障和缺陷，对其进行修复和维护，保证接地系统的正常运行，减少设备故障的发生。

•质量管理：验电接地制度是对电气工程质量的监督和管理，能够确保接地系统符合相关标准和规范，提高工程的质量和可靠性。

•法律法规：根据相关法律法规和规范要求，电气安全验收时需要对接地系统进行检测和验证，验电接地制度对于合法合规运营电气设备至关重要。

4. 验电接地的目的验电接地的主要目的是确保接地系统的可靠性和安全性，具体包括以下几个方面：•检测接地电阻：通过测量接地电阻，判断接地系统的质量，确保其达到规定的标准要求。

•检测接地回路的连通性：验证接地系统各部件的连接是否良好，确保接地系统的连通性。

验电接地制度1. 目的和适用范围本制度的目的是为了确保企业生产过程中的电气设备安全可靠地接地，并通过定期的验电检查，确保设备的正常运行和员工的工作安全。

本制度适用于企业全部电气设备的接地验收和验电检查。

2. 责任与义务2.1. 企业管理负责人企业管理负责人负有以下责任与义务：•确保企业电气设备的接地工作符合相关标准和法律法规的要求；•指定专人负责电气设备接地工作，并配备必需的人力、物力和技术支持；•组织定期的验电检查，确保电气设备的安全可靠运行；•对电气设备接地工作进行监督和检查，发现问题及时进行整改。

2.2. 专职负责人专职负责人负有以下责任与义务：•负责订立和完善电气设备接地管理制度，并确保其执行；•确保电气设备接地工作符合相关标准和法律法规的要求；•负责电气设备接地的设计、施工和验收工作，并确保其质量；•订立电气设备接地工作的操作规程和安全操作指南，确保员工的工作安全；•组织定期的验电检查，发现问题及时进行整改，并订立相应的防备措施。

2.3. 员工全部员工有责任保障电气设备接地工作的顺利进行，具体包含：•遵守相关操作规程和安全操作指南，正确使用电气设备；•发现电气设备接地问题及时报告，并搭配对电气设备的检查和维护和修理工作；•参加公司组织的相关培训和教育，提高自身的安全意识和专业技能。

3. 接地验收3.1. 设计与施工•电气设备的接地设计应符合国家标准和相关规范要求；•电气设备的接地施工应依照设计要求和施工规范进行，并采用合适的料子与设备；•施工完成后，应依照相关规定进行接地电阻测试，并记录测试结果。

3.2. 验收标准电气设备接地的验收标准应符合以下要求：•接地电阻应满足设计要求，并符合国家标准的规定；•接地系统的绝缘电阻应符合国家标准的要求；•接地电阻测试记录应完整、准确。

4. 验电检查4.1. 验电周期依据电气设备的特点和工作环境的要求，订立合理的验电周期，并确保全面掩盖全部电气设备。

验电接地制度简介验电接地制度是在电气设备和用电电缆设施中建立的电性能和接地设施的安全检验制度。

验电接地制度的建立能够确保电气设备和用电电缆设施的安全性及其运行稳定性，是电力行业必备的一项措施。

制度内容验电接地制度主要包括以下内容：验电制度验电制度是指对电气设备进行检验，保证电气设备处于工作状态或者预定工况下的安全性。

验电包括以下内容：1.电气设备的绝缘电阻测试，测试结果应符合规定标准。

2.电气设备行程保护检验。

3.接地装置的检验。

接地制度接地制度是指对设施地线的检验，保证设施电气接地装置处于开路状态。

接地制度包括以下内容：1.设施电气接地记录的建立，记录内容应符合规定标准。

2.设施电气设备接地电阻的测试，测试结果应符合规定标准。

3.设施电气设备接地开关的检验。

工作流程制定验电接地制度需要明确以下工作流程：1.制定验电接地制度的编制和执行标准。

2.特别是对电气绝缘测试、接地电阻测试、电气行程保护检验、分合闸操作执行技术要求。

3.制定验电、接地检测及记录的时间表。

4.科学合理地布置验电、接地设备。

5.制定合理有效的隔离措施与注意事项。

制度意义验电接地制度的建立可保证电气设备和用电电缆设施的安全性及其运行稳定性，对于提高生产效率具有重要的意义。

1.确保人员和设备安全，减少事故发生。

2.保护设备，延长电气设备的使用寿命。

3.提高电气设备运行可靠性，减少停机时间，提高生产效率。

总结验电接地制度是电力行业必备的一项措施，建立完善的设备验电和接地制度体系，可以使电气设备和用电电缆设施的运行更加稳定和可靠，提高生产效率，减少潜在的安全风险。

验电接地制度
电力接地系统是指将电力设备的金属外壳或架构与地面连接起来，以便将电力设备的电流导入地下。

电力接地系统有助于保护人们的生命安全和电力设备的正常运行。

验电接地制度是指对电力接地系统的检测和评估。

验电接地制度的目的是确保电力接地系统能够正常工作，达到合格的电阻值，以提供良好的接地保护。

验电接地制度一般包括以下内容：
1. 接地电阻测量：通过测量接地电阻值来评估接地系统的质量。

一般要求接地电阻值不超过一定范围，以确保接地系统能够有效地导入电流。

2. 接地装置检查：检查接地装置（如接地极、接地网等）的安装位置和接地材料的连接情况，确保接地装置的接地效果良好。

3. 地板接地系统检查：对地板接地系统进行检查，确保地板过流保护装置（如接触器、保险丝等）的连接正确，以及地板接地系统的电阻值符合要求。

4. 接地设备检查：检查接地设备（如接地线、接地夹等）的安装情况和接地效果，确保接地设备的连接可靠。

5. 防雷接地系统检查：对防雷接地系统进行检查，确保防雷接地装置（如避雷针、避雷带等）的接地效果良好，以提供有效的防雷保护。

验电接地制度的实施需要通过专业的测试仪器和设备进行。

测试结果应记录并保存，以备日后参考。

同时，发现接地系统存在问题时，应及时采取修复措施，确保接地系统的正常运行。

验电接地制度电气接地是维护人身安全和设备正常运行的紧要措施之一、为了确保电气设备的正常运行，避开电气火灾和电击事故的发生，必需建立完善的验电接地制度。

本文将从以下几个方面来认真阐述验电接地制度的相关内容。

一、实施验电接地的必要性电力设备运行的地电位常常不为零，这就需要通过接地把非零电位转化为零电位，使电气系统处于稳定的工作状态。

另外，在电力设备运行中，假如发生电弧放电或过电压等现象，会产生大量的电磁波辐射，对四周环境和设备造成严重危害。

接地可以有效地降低电磁波辐射量，保护人身和设备的安全。

二、验电接地制度的建立和实施为了确保电气设备的正常运行和人身安全，建立有效的验电接地制度是特别必要的。

下面是建立和实施验电接地制度的几个步骤。

1. 接地标准：首先，需要确立统一的接地标准，并进行严格的执行。

接地标准包括接地电阻，接地材料的选择，接地位置的确定等。

在确定接地标按时，需要考虑设备的功率、使用环境和设备的紧要性等因素，确保接地效果合理牢靠。

2. 接地设施维护：为保证验电接地的安全和牢靠性，需要对接地设施进行定期检测和维护。

定期检测可以通过测量接地电阻、接地板和接地钢管的连通性等方法来完成。

假如发觉问题，需要适时修复或更换损坏的接地设施，确保设备正常接地。

3. 接地抗干扰：在接地过程中可能会受到其他设备的干扰，导致接地效果受到影响。

因此，需要对接地设施进行抗干扰处理。

这可以通过在接地线路中加入滤波器或使用其他抗干扰技术来实现。

4. 验电接地标识：为了便于管理和操作，所建立的验电接地制度需要进行标识。

标识内容应当包含接地名称、接地设备所属单位和接地的状态等信息，以便随时查看和调查。

三、验电接地的方法和技巧在实际的操作中，接地需要注意肯定的方法和技巧，以确保接地效果牢靠。

下面是一些常用的接地方法和技巧。

1. 屏蔽接地法：在工作场所中，需要将电器设备进行屏蔽接地，以削减电磁波对四周环境和设备的影响。

这可以通过在电气设备上安装金属屏蔽罩或使用屏蔽电缆来完成。

验电接地制度验电接地制度是电力行业中一项非常重要的安全措施，可以有效避免电器设备因电压过高而导致的损坏，同时也可保障工作人员的安全。

本文将从验电接地制度的基本原理、应用范围、检测方法、注意事项等方面进行详细阐述。

基本原理验电接地制度的基本原理是将被测试对象接地，并通过特殊电路进行测量和监控。

当电器设备发生异常电压或电流时，接地电路将迅速将电流引导回地，避免对人体和设备造成伤害。

应用范围验电接地制度可以应用于各种电力设备和电工作业场所，例如变电站、配电室、钢铁厂、石化企业、铁路、船舶等。

同时，验电接地制度在建筑施工、家庭用电等领域也有广泛应用。

检测方法1.测试仪器测试仪器是进行验电接地的关键工具，准确的测试数据是有效保障安全的重要保证。

当前市场上有多种不同类型的验电测试仪器，常用的有绝缘电阻测试仪、回路阻抗测试仪、接地电阻测试仪等。

不同的测试仪器应用于不同的测试环境，测试前需要充分了解测试仪器的原理和方法。

2.测试前准备在进行验电接地测试前，需要对测试环境进行检查和准备。

首先需要确认被测试对象的电源是否断电，然后在测试对象的工作区域设置安全警示线和警示标志，以保障安全。

如果测试环境条件不符合验电接地测试的要求，必须先进行必要的措施，例如增加补偿电阻等。

3.测试方法验电接地测试的方法多种多样，根据不同的测试需求可以选择不同的方法。

常用的测试方法包括接地电阻测试、回路阻抗测试、绝缘电阻测试等。

测试前需要先确保测试仪器的工作状态正常，并依照测试仪器的操作手册正确操作和连接测试仪器。

4.测试记录对每次验电接地测试的结果都需要进行记录，以便后续评估和分析。

测试记录中应包含测试时间、测试人员、测试仪器、测试数据以及异常情况等信息。

另外，在验电接地测试中发现异常情况时，需要及时进行记录并采取相应的应对措施。

注意事项1.对验电接地测试的人员应具备专业的技能和实践经验，以确保测试数据的准确和操作的安全。

2.在进行验电接地测试时，应仔细核对测试仪器的操作手册和测试方法，避免误操作导致安全事故。

验电接地制度验电接地—是指在高压供电线路及其设备上进行各种作业时，高压供电线路及其设备必须停电，然后在停电的高压供电线路及其设备上进行先验电、后接挂地线的工作。

1.一般规定⑴在停电设备上作业时，该设备与有电部分必须有明显断开点，禁止在只用主断路器将电源隔离的设备上作业。

⑵高压供电停电作业必须先进行验电接地。

高压设备验电、装设或拆除接地线及办其他措施时，必须二人同时作业，助理值班员操作、值班员监护。

操作人和监护人必须穿绝缘靴、戴安全帽，操作人还必须戴护目镜和戴绝缘手套。

⑶即使是事故停电的电气设备，在未断开有关断路器和隔离开关并按规定验电和做好安全措施前，任何人不得进入相关的设备区，且不得触摸该设备，以防突然来电。

⑷在设备因事故停电时，若已派出人员到现场巡查，在未与现场人员取得联系前，无论何种理由，都不得对停电设备重新送电。

⑸停电时除断开高压断路器和隔离开关外，还应拉开可能有电的低压开关或取下保险。

2.验电⑴验电器的伸缩式绝缘棒长度必须拉足，验电时手必须握在手柄处不得超过护环，人体必须与验电设备保持安全距离。

雨雪天气时不得进行室外直接验电。

⑵对于切断一切电源的设备首先必须验电，验电时，应使用相应电压等级而且合格的接触式验电器，在装设接地线或合接地刀闸处对各相分别验电。

验电前要将验电器在同电压等级的有电设备上试验，确认良好方准使用。

⑶配电所的验电工作，应在所有断开设备的线端进行，对断路器和隔离开关应在进、出线上进行。

电力线路的验电应逐相进行。

同杆架设的多层电力线路，应先验低压，后验高压，先验下层，后验上层。

⑷表示断路器、开关分闸的信号、以及常设的测量仪表显示无电时，仍应通过验电器检验设备是否已停电。

若验明有电则禁止在该设备上作业。

⑸对无法进行直接验电的设备，可以进行间接验电。

即检查隔离开关（刀闸）的机械指示位置、电气指示、仪表及带电显示装置指示的变化，且至少应有两个及以上指示已同时发生对应变化；若进行遥控操作，则必须同时检查隔离开关（刀闸）的状态指示、遥测、遥信信号及带电显示装置的指示进行间接验电。

1、高压设备验电及装设或拆除接地线时，必须由助理值守员操作，值守员监护。

操作人和监护人须穿绝缘靴、戴安全帽，操作人还要戴绝缘手套。

2、验电前，首先要确定验电器的电压等级与被验设备相符，并将其在有电设备上试验，确认良好方准使用。

验电时，对被验设备的所有引入、引出线均须检验。

3、对于可能送电至停电作业设备上的有关部分均要装设接地线。

在停电作业的设备上如可能产生感应电压且危及人身安全应增设接地线。

4、当验明设备已停电，则要及时装设接地线。

装设接地线的顺序是先接接地端，再接设备端，此时人体不得触及接地线；拆除接地线时，其顺序与装设时相反。

接地线须用专用的线夹，连接牢固，接触良好，严禁缠绕。

5、根据作业的需要（如测量绝缘电阻等）必须拆除接地线时，经过工作领导人同意，可以将妨碍工作的接地线短时拆除，该作业完毕要立即恢复。

拆除和恢复接地线仍需由牵引变电所值守员进行。

当进行需拆除接地线的作业时，必须设专人监护，其安全等级：操作人不低于二级，监护人不低于三级。
