专题1：凸透镜成像规律及应用凸透镜成像规律及应用是初中物理中重难点之一，也是各省市中考必考考点之一。
凸透镜考查较为难些，有时还以多选的形式出现，综合考查整章内容，具有较高的选拔功能。
一、凸透镜成像规律：1、 凸透镜静态成像规律物距(u)u>2f u=2f f<u<2f u=f u<f 像距(v)f<v<2f v=2f v>2f 不成像 v>u 正倒倒立 倒立 倒立 正立 大小缩小 等大 放大 放大 虚实实像 实像 实像 虚像 应用照相机、摄像机测焦距 幻灯机、电影机、投影仪 强光聚焦手电筒、平行光线 放大镜 特点二倍焦距分大小 一倍焦距分虚实 物像位置关系物像异侧 物像异侧 物像异侧 物像同侧 成像作图 也可以结合下图记忆：2、凸透镜成像动态规律：（1）透镜位置不变，移动蜡烛、光屏：①成实像时，物近像远像变大（或物远像近像变小）：蜡烛越靠近透镜，像变得离透镜越远，像变得越大；反之，蜡烛越远离透镜，像变得越靠近透镜越，像变得越小。
②成虚像时，物近像近像变小（或物远像远像变大）：蜡烛越靠近透镜，像越靠近透镜，像越小；反之，蜡烛越远离透镜，像越远离透镜，像越大。
（2）蜡烛和光屏不动，移动透镜：当移动后的物距等于原来像距时光屏上可以再次成清晰的像。
（3）透镜位置不变，将蜡烛与光屏互换位置：根据光路的可逆性可知，原来成倒立、缩小像时，互换位置后，成倒立、放大的像；原来成倒立、放大像时，互换位置后，成倒立、缩小的像。
3、在凸透镜与蜡烛之间加眼镜(或透镜)（1）光屏上成清晰像时，在凸透镜与蜡烛之间加透镜(或眼镜)后，为使光屏上仍成清晰像时光屏或蜡烛移动方向判断：①在凸透镜与蜡烛之间加远视眼镜(凸透镜):将光屏向靠近透镜方向移动或蜡烛向靠近透镜方向移动，光屏上可再次成清晰的像（凸透镜对光线有会聚作用，凸透镜前再加一个凸透镜时，会使光线提前会聚，像成在光屏前方）。
②在凸透镜与蜡烛之间加近视眼镜(凹透镜):将光屏向远离透镜方向移动或蜡烛向远离透镜方向移动，光屏上可再次成清晰的像（凹透镜对光线有发散作用，凸透镜前再加一个凹透镜时，会使光线延迟会聚，像成在光屏后方）。
人教版八年级物理上册第5章《透镜及其应用》第3节凸透镜成像的规律讲义（知识点总结+例题讲解）序号知识点难易程度例题数变式题数合计一凸透镜成像的规律★★ 3 314二凸透镜成像的实验★★ 4 4一、凸透镜成像的规律：1.当物体在1倍焦距内时（0＜u＜f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①正立、放大、虚像；②物像同侧；③像距＞物距：v＞u；④物体远离凸透镜（靠近焦点），像变大；（4）应用：放大镜2.当物体在焦距处时（u＝f）：不成像（折射光线平行）；3.当物体在1～2倍焦距间时（f＜u＜2f）：（1）光路图：如右图；（2）成像原理：光的折射；（3）成像特点：①倒立、放大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＞物距：v＞2f；（像在2倍焦距之外）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近焦距处），像变大；物体远离凸透镜（靠近2倍焦距处），像变小；⑥像的移动速度大于物体的移动速度：物体移动一小段距离，像移动一大段距离；（4）应用：投影仪4.当物体在2倍焦距处时（u＝2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、等大、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＝物距：v＝2f；（像也在2倍焦距处）5.当物体在2倍焦距之外时（u＞2f）：（1）光路图：如下图；（2）成像原理：光的折射；（3）成像特点：①倒立、缩小、实像；②物像异侧：像与物分别在凸透镜的两侧；③像距＜物距：f＜v＜2f；（像在1～2倍焦距间）④像与物体的移动方向一致；（物体向右移动，像也向右移动）⑤物体靠近凸透镜（靠近2倍焦距处），像变大；物体远离凸透镜，像变小；⑥像的移动速度小于物体的移动速度：物体移动一大段距离，像移动一小段距离；（4）应用：照相机。
【例题1】已知凸透镜的焦距为15cm，下列说法正确的是（）A．当物体距凸透镜10cm时，成正立、放大的实像B．当物体距凸透镜20cm时，成倒立、放大的实像C．当物体距凸透镜35cm时，成倒立、放大的实像D．当物体从距凸透镜20cm处远离凸透镜时，在凸透镜另一侧所成的像逐渐变大【答案】B【解析】解：A、当u＝10cm时，u＜f＝15cm，成正立、放大的虚像，故A错误；B、当u＝20cm时，2f＞u＞f，成倒立、放大的实像，故B正确；C、当u＝35cm时，u＞2f，成倒立、缩小的实像，2f＞v＞f，故C错误；D、当物体从距凸透镜20cm处远离凸透镜时，物距增大，在凸透镜另一侧所成的像逐渐变小。

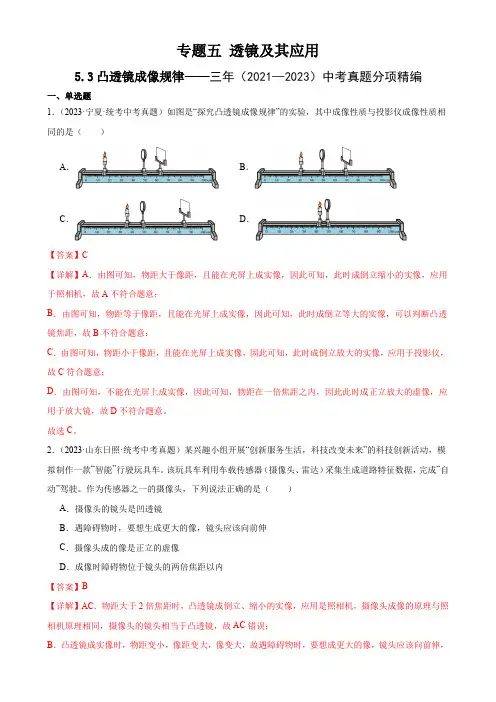

专题五透镜及其应用5.3凸透镜成像规律——三年（2021—2023）中考真题分项精编一、单选题1．（2023·宁夏·统考中考真题）如图是“探究凸透镜成像规律”的实验，其中成像性质与投影仪成像性质相同的是（）A．B．C．D．【答案】C【详解】A．由图可知，物距大于像距，且能在光屏上成实像，因此可知，此时成倒立缩小的实像，应用于照相机，故A不符合题意；B．由图可知，物距等于像距，且能在光屏上成实像，因此可知，此时成倒立等大的实像，可以判断凸透镜焦距，故B不符合题意；C．由图可知，物距小于像距，且能在光屏上成实像，因此可知，此时成倒立放大的实像，应用于投影仪，故C符合题意；D．由图可知，不能在光屏上成实像，因此可知，物距在一倍焦距之内，因此此时成正立放大的虚像，应用于放大镜，故D不符合题意。
故选C。
2．（2023·山东日照·统考中考真题）某兴趣小组开展“创新服务生活，科技改变未来”的科技创新活动，模拟制作一款“智能”行驶玩具车。
该玩具车利用车载传感器（摄像头、雷达）采集生成道路特征数据，完成“自动”驾驶。
作为传感器之一的摄像头，下列说法正确的是（）A．摄像头的镜头是凹透镜B．遇障碍物时，要想生成更大的像，镜头应该向前伸C．摄像头成的像是正立的虚像D．成像时障碍物位于镜头的两倍焦距以内【答案】B【详解】AC．物距大于2倍焦距时，凸透镜成倒立、缩小的实像，应用是照相机，摄像头成像的原理与照相机原理相同，摄像头的镜头相当于凸透镜，故AC错误；B．凸透镜成实像时，物距变小，像距变大，像变大，故遇障碍物时，要想成更大的像，镜头应该向前伸，故B正确；D．在物距大于2倍焦距时，凸透镜成倒立、缩小的实像，故摄像头成像时障碍物位于镜头的两倍焦距以外，故D错误。
故选B。
3．（2023·湖南株洲·统考中考真题）如图，放大镜能使我们看清邮票的细微之处。
下列能用来说明其成像原理的图是（）A．B．B．C．D．【答案】C【详解】放大镜能使我们看清邮票的细微之处，是利用凸透镜成像规律，物距在一倍焦距之内，成正立、放大的虚像；A．小孔成像是利用光的直线传播原理，故A不符合题意；B．人从平面镜看到蜡烛，是利用光的反射原理，故B不符合题意；C．蜡烛在凸透镜的一倍焦距之内，根据凸透镜成像规律可知，此时成正立、放大的虚像。

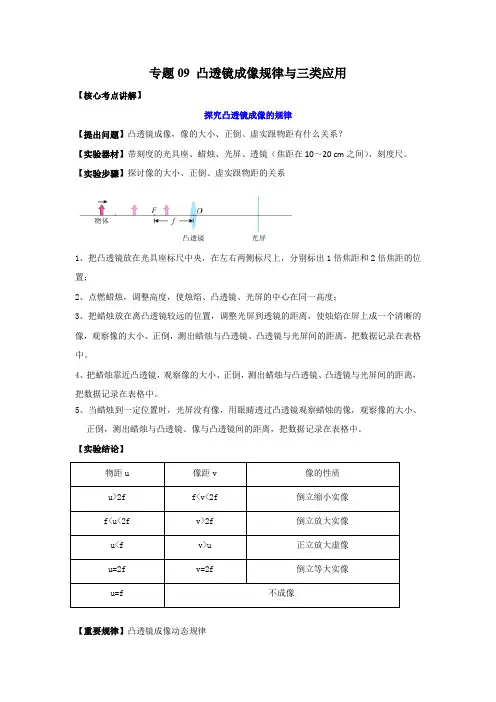

专题09 凸透镜成像规律与三类应用【核心考点讲解】探究凸透镜成像的规律【提出问题】凸透镜成像，像的大小、正倒、虚实跟物距有什么关系？【实验器材】带刻度的光具座、蜡烛、光屏、透镜（焦距在10～20 cm之间）、刻度尺。
【实验步骤】探讨像的大小、正倒、虚实跟物距的关系1、把凸透镜放在光具座标尺中央，在左右两侧标尺上，分别标出1倍焦距和2倍焦距的位置；2、点燃蜡烛，调整高度，使烛焰、凸透镜、光屏的中心在同一高度；3、把蜡烛放在离凸透镜较远的位置，调整光屏到透镜的距离，使烛焰在屏上成一个清晰的像，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离，把数据记录在表格中。
4、把蜡烛靠近凸透镜，观察像的大小、正倒，测出蜡烛与凸透镜、凸透镜与光屏间的距离，把数据记录在表格中。
5、当蜡烛到一定位置时，光屏没有像，用眼睛透过凸透镜观察蜡烛的像，观察像的大小、正倒，测出蜡烛与凸透镜、像与凸透镜间的距离，把数据记录在表格中。
【实验结论】【重要规律】凸透镜成像动态规律1、f以外，物体靠近凸透镜，像远离凸透镜，像变大，即物近像远像变大；物体远离凸透镜，像靠近凸透镜，像变小，即物远像近像变小。
2、f以内，物体靠近凸透镜，像靠近凸透镜，像变小，即物近像近像变小；物体远离凸透镜，像远离凸透镜，像变大，即物远像远像变大。
应用一、照相机、投影仪、放大镜1、成像特点(1)照相机：镜头是凸透镜，物体在2倍焦距以外，像在1倍焦距和2倍焦距之间，成倒立缩小的实像。
(2)投影仪：镜头是凸透镜，物体在1倍焦距和2倍焦距之间，像在2倍焦距以外，成倒立放大的实像。
(3)放大镜：相当于凸透镜，物体在1倍焦距之内，透过凸透镜观察到正立放大的虚像。
2、成像光路图应用二、眼睛和眼镜1、眼睛的晶状体相当于凸透镜，视网膜相当于光屏，明视距离为25cm。
2、近视眼及矫正(1)成因：晶状体变厚，对光的偏折能力变强，像落在视网膜前方。
(2)矫正：佩戴凹透镜（相当于削薄凸透镜）。
单元专项提升01 凸透镜成像规律及应用1.探究凸透镜成像规律。
2.利用凸透镜成像的规律解决问题。
3.生活中的透镜。
知识点一、探究凸透镜成像的规律常考考查方向：（1）调整烛焰、透镜、光屏三者的中心在同一高度，目的是让烛焰的像成在光屏的中央；（2）在做实验时, 某同学无论怎样移动光屏, 都无法在光屏上观察到烛焰的像。
发生这一现象可能原因有哪些？可能原因有：①烛焰、凸透镜、光屏的中心不在同一高度上；②蜡烛的位置在透镜的一倍焦距以内；③蜡烛的位置在透镜的焦点上；④当成放大的实像时，像距较大，光具座长度不够。
（3）用卡片把透镜遮住一部分，光屏上得到烛焰的像有什么变化？光屏上像的性质不变，还是完整的，但亮度会变暗些。
（4）成实像时，将蜡烛和光屏调换位置时，在光屏上仍能成实像。
原因是：光路可逆。
（5）发光二极管比蜡烛的优势：发光二极管亮度更亮，光源稳定，成像稳定。
（6）发光二极管的形状的要求：选择上下、左右都不对称的形状。
（7）蜡烛长度变短时，像在光屏上的位置怎样变化？为了使像仍成在光屏的中央，应该怎样进行调节？像将会向上移动。
调节方法：①将光屏向上移动；②将蜡烛向上移动；③将透镜和光屏向下调节。
（8）当物距不变时，改变凸透镜的焦距，像距和像的大小会发生变化。
当物距不变时，凸透镜焦距越大，像距变大，像变大。
（9）水透镜：注水时水透镜焦距变小，当物距不变时，要使光屏上重新出现清晰的像，则要将光屏向靠近透镜的方向移动；抽水时水透镜的焦距变大，当物距不变时，要使光屏上重新出现清晰的像，则要将光屏向远离透镜的方向移动。
二、凸透镜成像规律及应用物距u与焦距f的关系像的性质像距v与焦距f的关系相对凸透镜的位置应用正倒大小虚实u>2f 倒立缩小实像f<v<2f 与物异侧照相机u=2f 倒立等大实像v=2f 与物异侧测焦距f<u<2f 倒立放大实像v>2f 与物异侧投影仪u=f 不成像u<f 正立放大虚像——与物同侧放大镜2.成实像时，物体距离透镜越近，像距离透镜越远，像越大；物体距离透镜越远，像距离透镜越近，像越小。
专题5.3 凸透镜成像的规律【四大题型】【人教版】【题型1 凸透镜成像的规律】................................................................................................................................... 【题型2 凸透镜成像的规律操作应用】................................................................................................................... 【题型3 实验探究凸透镜成像的规律】................................................................................................................... 【题型4 像距与物距的关系】...................................................................................................................................【知识点1 凸透镜成像的规律】【题型1 凸透镜成像的规律】【例1】（2022·江苏镇江·中考真题）如图所示，凸透镜位于P处（图中未画出）位置不变，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则（）A ．甲处可能成的是虚像B ．乙处像可能是放大的C ．P 点位置在甲的左侧D ．蜡烛的移动方向向左 【答案】B【详解】ACD ．由题意可知，光屏先后在P 同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，根据物距变大，像距变小，像变小可知，像在不断的靠近凸透镜，因此凸透镜在乙的右侧，蜡烛在凸透镜的右侧，此时蜡烛在远离凸透镜，因此蜡烛向右移动；由于甲处的像成在光屏上，因此甲处只能成实像，故ACD 不符合题意；B ．由于题干未提供物距和凸透镜的焦距，若物距大于1倍焦距小于2倍焦距，乙处成放大的实像；若物距大于2倍焦距，成缩小的实像；若物距等于2倍焦距，成等大的实像，故B 符合题意。
凸透镜成像实验专题1.小明同学用凸透镜、蜡烛、光屏和刻度尺等器材完成“探究凸透镜成像规律”的实验。
（1）为了测出凸透镜的焦距，小明将凸透镜正对太阳光，用一个光屏在透镜的另一侧移动，直到光屏上得到一个的光斑，测出光斑到凸透镜的距离为10cm，则该透镜的焦距为_________cm。
（2）小明将蜡烛、凸透镜、光屏依次放在刻度尺上，点燃蜡烛后，无论怎样移动光屏都不能在光屏上得到像，请你指出其中一条可能的原因：__________________________。
（3）重新调整后，将蜡烛放在下图中的A位置上如图12，光屏在B位置上，为了找到清晰的像，应将光屏向_______（填“左”或“右”）移动。
（4）依次改变蜡烛的位置，移动光屏，直到找到清晰的像。
记录的数据如下表。
①在1—4次实验中，所成的像为倒立、_______的实像。
②第6次的像比第5次的_______ （填“大”或“小”）。
（5）将蜡烛放在上图中的C点，观察到烛焰的正立、放大的虚像后，若希望看到更大的虚像，应将蜡烛向_______（填“左”或“右”）移动。
（6）小明还想知道蜡烛火焰与光屏上成的像是否左右颠倒．请你帮他设计实验。
你的设计方法是：。
次数 1 2 3 4 5 6物距40 35 30 25 20 15(cm)像距13.5 14 15 16.7 2030(cm)答案：（1）最亮最小、10 （2）三心不在同一高度（只要答案合理）（3）左（4）缩小、大（5）左（ 6）向左吹气使烛焰向左晃动，观察烛焰的像向哪边晃动。
2.小明在“探究凸透镜成像规律”实验中，用装有6个发光二极管的有方格的白纸板做发光物体，如图甲所示．又用这种有同样大小方格的白纸板做光屏．将发光物体、凸透镜和光屏组装到光具座上并调整好．（1）当发光物体在a点时，如图乙所示，在光屏上成的像如图丙所示，则光屏上的像是倒立、________的实像．将发光物体由a点移动到b点，要想找到像的位置，应移动光屏，直到_________为止．（2）用这种发光物体和光屏做实验，最主要的一条优点是：__________________________ （3）如图乙所示，当发光物体在a点时，物与像之间的距离为S1当发光物体在b点时，物与像之间的距离为S2，则S1________S2．（选填“>”、“=”或“<”）（4）小明探究完凸透镜成像规律后，接着又做了一个观察实验．他把光屏取下来，把发光物体放在凸透镜左侧，从凸透镜右侧沿主光轴向凸透镜方向观察，如图所示．当眼睛离凸透镜较远时看到了发光物体的倒立的像，离凸透镜较近时就看不到这个像了，请分析并说明其原因。

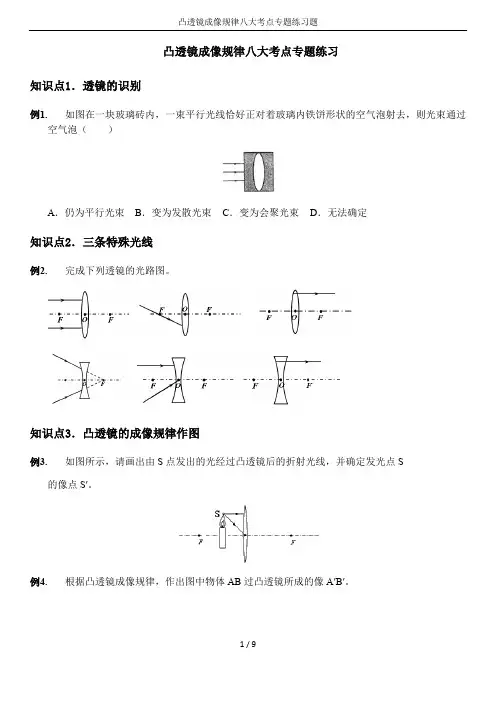

凸透镜成像规律八大考点专题练习知识点1．透镜的识别例1.如图在一块玻璃砖内，一束平行光线恰好正对着玻璃内铁饼形状的空气泡射去，则光束通过空气泡（）A．仍为平行光束B．变为发散光束C．变为会聚光束D．无法确定知识点2．三条特殊光线例2.完成下列透镜的光路图。
知识点3．凸透镜的成像规律作图例3.如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S 的像点S′。
例4.根据凸透镜成像规律，作出图中物体AB过凸透镜所成的像A′B′。
知识点4．凸透镜的成像规律例5.在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏在如图所示的位置时，光屏上出现了烛焰清晰的像，则所成的像是（）A．倒立、放大的实像B．倒立、缩小的实像C．倒立、等大的实像D．正立、放大的虚像例6.我国历史上的第一次“太空授课”成功举行，主讲教师是神舟十号的航天员王亚平，她在做实验的过程中，出现了如图所示的情景，她面前的小水球相当于一个凸透镜，根据成像特征可以判断，此时王亚平离凸透镜光心的距离为（）A．一倍焦距以内B．二倍焦距C．大于二倍焦距D．一倍焦距与二倍焦距之间知识点5．凸透镜的动态分析例7.小王同学用光具座做凸透镜成像实验时，蜡烛的像成在了光屏上侧，为了使蜡烛的像能成在光屏中央，以下操作可达到目的的是（）A．将凸透镜往上移B．将光屏往下移C．将蜡烛往上移D．将蜡烛往下移例8.摄影师给顾客拍照，在拍完一张全身像以后，还要再拍一张半身像。
若顾客保持不动，则（）A．照相机应离顾客近一些，同时暗箱拉长一些B．照相机应离顾客近一些，同时暗箱缩短一些C．照相机应离顾客远一些，同时暗箱拉长一些D．照相机应离顾客远一些，同时暗箱缩短一些例9.某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像。
如图，他继续向凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要光屏上再次成清晰的像（）A．光屏应向左移动，成缩小的像B．光屏应向右移动，成放大的像C．光屏应向左移动，成放大的像D．光屏应向右移动，成缩小的像知识点6．凸透镜的焦距范围问题例10.在探究凸透镜成像规律时，当蜡烛距离凸透镜13cm时成放大的实像，当蜡烛距离凸透镜8cm 时成放大的虚像，则此凸透镜的焦距可能是（）A．4 cm B．6 cm C．7 cm D．12 cm例11.在做“探究凸透镜成像规律”的实验中，当烛焰、凸透镜及光屏处在如图所示的位置时，恰能在光屏上得到一个清晰的像。
第十四周专题训练—凸透镜成像得规律一、选择题(本大题共27小题,共54、0分)1、在做“探究凸透镜成像得规律”实验时,某实验小组所描绘得图线如图所示.图线中A、B、C三点分别与蜡烛在光具座上移动过程中得三个位置相对应.则下列说法正确得就是( C )A、蜡烛处于AB间某一位置时,成倒立、缩小得实像B、蜡烛处于BC间某一位置时,成倒立、放大得实像C、将蜡烛从C移动到B得过程中,所成像逐渐增大D、将蜡烛从B移动到A得过程中,所成像逐渐减小2、将点燃得蜡烛放在离凸透镜25cm处,恰好能在光屏上得到一个等大清晰得像,物体放在离凸透镜15cm时,成像得规律与下列哪种成像规律相同( A )A、投影仪B、照相机C、放大镜D、近视眼镜3、物理课上,小阳利用如图所示得实验装置探究凸透镜成像规律,她将蜡烛从大于二倍焦距处向凸透镜焦点移动得过程中,下列说法中正确得就是( B )A、像始终就是正立B、像始终就是倒立C、像始终就是缩小得D、像始终就是虚得4、关于放大镜、照相机、幻灯机与投影仪四种光学仪器得成像情况,下列说法中正确得就是( C )A、放大镜成正立、放大得实像B、照相机成正立、缩小得实像C、幻灯机成倒立、放大得实像D、投影仪成正立、放大得虚像5、小丽在做探究凸透镜成像规律得实验时,将焦距为 10cm得薄凸透镜固定在光具座上50cm刻度线处,将点燃得蜡烛放置在光具座上 20cm刻度线处,移动光屏至 65cm刻度线处,烛焰在光屏上成清晰得像,如图所示.请结合此实验判断下列说法正确得就是( D )A、如图所示得实验现象能够说明幻灯机得成像特点B、保持凸透镜不动,若要在光屏上得到更大得清晰得像,应将蜡烛右移,光屏左移C、保持凸透镜不动,若将点燃得蜡烛放在光具座35cm刻度线处,移动光屏,在光屏上可呈现烛焰清晰得倒立缩小得像D、保持凸透镜不动,若将点燃得蜡烛放在光具座80cm刻度线处,将光屏放在光具座上透镜得左侧,移动光屏,在光屏上可呈现烛焰清晰得倒立缩小得像6、如图所示,向透明塑料袋内吹气后,将袋口扎紧,再在袋口下挂一重物,将它放入盛水得玻璃容器中,就成了一个“空气透镜”.当平行光束射到这个“空气透镜”上时,射出得激光束将成为( B )A、会聚光束B、发散光束C、平行光束D、不能确定7、放电影试镜头时,发现银幕上得影像小了一点,为了使画面更大一些,应当调整放映机( D )A、离银幕近一些,胶片离镜头远一些B、离银幕近一些,胶片离镜头近一些C、离银幕远一些,胶片离镜头远一些D、离银幕远一些,胶片离镜头近一些8、用照相机照相时,突然镜头上落下一个小昆虫,洗出得相片将会出现得现象就是( A )A、相片上有一个昆虫得黑影B、相片上有一个昆虫缩小得像C、相片上有一个昆虫放大得像D、没有昆虫得黑影与像,但比正常情况暗一些9、智能手机有拍照功能,如图所示,将放在自拍杆上给自己拍照,与直接手拿手机给自己拍照相比,从光学得角度瞧自拍杆得作用就是( B )A、增大物距B、增大像距C、使像更清楚D、使像大一些10、凸透镜成像实验中光屏上成实像,如果这时用硬纸板将凸透镜遮住一半,则( B )A、屏上不能成像B、屏上仍能成完整得像,但比原来暗C、屏上不能成完整得像D、屏上仍能成完整得像,且与原来得像没有任何不同11、小明在做“探究凸透镜成像规律”得实验时,将一支点燃得蜡烛放在凸透镜前20cm处,她在透镜另一侧得光屏上观察到了缩小得像.小明将光屏从光具座上取下,把这支点燃得蜡烛置于原来得光屏处,则此时蜡烛通过这个凸透镜所成像得性质就是( D )A、倒立等大得实像B、正立放大得虚像C、倒立缩小得实像D、倒立放大得实像12、在“探究凸透镜成像得规律”实验中,光具座上各元件位置如图所示,此时在光屏上恰好成一个清晰得像,则下列说法正确得就是( B )A、利用了这一原理制成了照相机B、若将蜡烛远离凸透镜,则应将光屏靠近凸透镜才能得到清晰得像,且像逐渐变小C、若保持凸透镜位置不变,将蜡烛与光屏得位置互换,会在光屏上成一个清晰倒立、放大得像D、若保持凸透镜位置不变,将蜡烛放在刻度线45cm处,适当移动光屏也能得到一个清晰得像13、如图就是爱动脑筋得小明用手机与透镜自制得简易投影仪,它能将手机上得画面放大投射到白墙上.下列说法正确得就是( C )A、手机到透镜得距离应大于透镜得两倍焦距B、墙上呈现得就是手机画面得正立、放大得虚像C、制作简易投影仪得透镜,可以制作老花镜镜片D、要使墙上得像变大,应增大手机与透镜间得距离14、在“探究凸透镜成像规律”得实验中,蜡烛、凸透镜与光屏得位置如图所示,此时烛焰在光屏上成一个清晰得像,由此判断下列说法正确得就是( C )A、光屏上得像就是倒立、放大得实像B、光屏上得像就是正立、缩小得实像,照相机就是根据该原理制成得C、若蜡烛与光屏位置不变,将凸透镜向左移动适当距离,仍可在光屏上得到清晰得像D、若换用材料与口径相同但更厚一些得凸透镜,仍要在光屏上得到清晰得像,如果只移动光屏,光屏必须远离凸透镜15、小杨做凸透镜成像规律得实验.将焦距为10cm得凸透镜固定在光具座上50cm刻度线处,光屏与点燃得蜡烛位于凸透镜两侧,实验前调整烛焰中心、透镜中心与光屏中心在同一水平高度,如图所示.则下列四个选项中,判断正确得就是( C )A、若蜡烛放置在10cm刻度线处,移动光屏,在光屏上不能呈现烛焰清晰得像B、若蜡烛放置在20cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰放大得实像C、若蜡烛放置在35cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰放大得实像D、若蜡烛放置在45cm刻度线处,移动光屏,可在光屏上呈现烛焰清晰缩小得实像16、在探究凸透镜成像规律得实验中,小欢同学先将点燃得蜡烛放在凸透镜前某一位置时,恰好在镜后26cm处得光屏上出现一个与蜡烛等大倒立得像;若将此蜡烛移至凸透镜前10cm处时,则( D )A、光屏上出现倒立放大得实像B、光所上出现倒立缩小得实像C、将光屏远离凸透镜方向移动一段距离,光屏上才会出现倒立放大实像D、无论怎样移动光屏,光屏上均不会出现实像17、小明做“探究凸透镜成像得规律”实验时,在光屏上得到烛焰清晰得缩小得像,然后她把燃烧得蜡烛与光屏互换位置,这时光屏上能瞧到( A )A、倒立、放大得像B、倒立、缩小得像C、正立、放大得像D、正立、缩小得像18、如图所示,早期照相馆里摄影师取景时瞧到得像就是倒立得.有几位同学对此现象展开了讨论( C )甲.将照相机靠近两位照相得人,可以瞧到两位照相人得全身像乙.调整相机与两位照相人之间得距离,人像变小时,应减小相机镜头与胶片之间得距离丙.要使人像更亮,必须在两位照相得人身后进行“补光”丁.现在得相机利用光学或电子技术,把倒立得像转变成正立得,便于观察.A、甲与乙B、甲与丙C、乙与丁D、丙与丁19、小明用凸透镜先后两次观察书本上得字,瞧到如图所示两种情景.以下说法中正确得就是( C )A、甲图中成得就是实像;乙图中成得就是虚像B、甲图中书本在凸透镜2倍焦距以外;乙图中书本在凸透镜1倍焦距以内C、甲图中凸透镜靠近书本,所成得像变小;乙图中凸透镜远离书本,所成得像也变小D、甲图中成像规律可应用于投影仪;乙图中成像规律可应用于照相机20、关于透镜,下列说法正确得就是( A )A、使用投影仪时若要在屏幕上得到更大得像,应将投影仪远离屏幕B、将一支铅笔放在装满水得透明玻璃杯一侧由紧贴玻璃杯到逐渐远离得过程中,眼睛在另一侧透过玻璃杯会瞧到铅笔得像逐渐变小,笔尖得方向无变化D、研究凸透镜成像时,若物距为30cm,像距为40cm,光屏上成清晰得像,则像可能就是缩小得也可能就是放大得C、近视眼就是由于晶状体太厚折光能力太强,像成在视网膜后方,应佩戴凹透镜矫正21、在探究凸透镜成像得实验中,先用焦距为20cm得透镜甲进行实验,在透镜右侧得光屏上得到了清晰倒立得像.接下来不改变发光体与凸透镜得位置,改用焦距为10cm得透镜乙继续进行实验.下列可能发生得就是( C ) A、光屏向右移,能接收到清晰放大得实像B、光屏向左移,能接收到清晰放大得实像C、光屏向左移,能接收到清晰缩小得实像D、无论怎样移动光屏,都接收不到清晰得像22、一物体放在距凸透镜20cm处时,在另一侧距凸透镜14cm处得光屏上出现了一个清晰得像.那么该透镜得焦距可能就是( C )A、3cmB、6cmC、9cmD、12cm23、在研究凸透镜成像规律时作了如下记录:当物距u1=30cm时,在光屏上得到倒立、缩小得像;当物距u2=20cm 时,在光屏上得到倒立、放大得像.下列判断该凸透镜得焦距中最精确得就是( A )A、大于10cm,小于15cmB、大于15cm,小于20cmC、大于10cm,小于20cmD、大于10cm,小于30cm24、汶川地震发生后,我们经常在电视上瞧到从高空飞机上拍摄到得画面,若用一镜头焦距为60mm得相机在高空拍照,此时胶片到镜头得距离( C )A、等于60mmB、等于120mmC、小于120mm但大于60mmD、大于120mm25、在探究“凸透镜成像规律”得实验中,当蜡烛、透镜及光屏得相对位置如图所示时,恰能在光屏上得到一个清晰得像,则凸透镜得焦距可能就是( B )A、5cmB、10cmC、15cmD、20cm26、下列就是光通过透镜(图中未画出)得情形,其中就是凸透镜得就是( C )A、aB、b、dC、cD、a、b、c、d27、如图,两条平行光线经过凸透镜后都经过主光轴上离光心10cm处得一点A,在该透镜左侧离光心5cm处得B点发出了两条光线,下列四幅图中能大致表示这两条光线经过透镜后得光路图得就是( B )A、B、C、D、28、如图所示为某款数码相机得成像原理图,镜头相当于一个凸透镜,影像传感器相当于光屏.拍照时,将镜头对准景物,相机通过自动调节就能得到清晰得像.下列说法正确得就是( B )A、为使拍摄到得像大些应将镜头远离景物B、为扩大拍摄范围应将镜头远离景物C、影像传感器上成得就是正立得实像D、景物在镜头前任意位置都能成缩小得像29、如图所示,OO'为凸透镜得主光轴,将点光源放在A点时,像在B点;将点光源放在B点时,像在C点.当将点光源放在C点时,则( D )A、一定在B点成一个实像B、一定在A点得左侧成一个虚像C、可能在B、C之间成一个实像D、可能在C点得右侧成一个虚像30、某同学用自制得水凸透镜做凸透镜成像实验,在光屏上得到了清晰得像,如图所示.她继续向水凸透镜内注水,使水凸透镜得焦距变小,如果不改变蜡烛与凸透镜得位置,要在光屏上再次成清晰得像( B )A、光屏应向右移动,成放大得像B、光屏应向左移动,成缩小得像C、光屏应向左移动,成放大得像D、光屏应向右移动,成缩小得像31、将一支点燃蜡烛与光屏固定在光具座上,透镜在中间移动,下列情况不可能发生得就是( D )A、没有位置能在光屏上成清晰得像B、有一个位置在光屏上成像,成等大、倒立得实像C、有二个位置在光屏上成像,成放大、倒立得实像与缩小、倒立得实像D、有三个位置在光屏上成像,成放大、倒立得实像;缩小、倒立得实像与等大、倒立得实像32、放映幻灯时,为了使屏幕上得图象更大一些,应采取得措施就是( A )A、幻灯机向后移,再将镜头移近幻灯片B、幻灯机向前移,再将镜头远离幻灯片C、幻灯机向前移,再将镜头移近幻灯片D、幻灯机向后移,再将镜头远离幻灯片33、发光物P从距凸透镜60cm得地方沿主轴向透镜方向以v=5cm/s得速度开始作匀速直线运动.已知凸透镜焦距f=10cm,关于发光物p在凸透镜中成得像,下列说法中正确得就是( B )A、当t=1s时,成放大、倒立实像B、当t=6s时,成缩小、倒立实像C、当t=10s时,成放大、正立虚像D、当t=11s时,成放大、倒立实像34、将蜡烛放在离凸透镜30cm得地方,在离物体45cm得光屏上可以得到烛焰得清晰得像,则( D )A、凸透镜得焦距就是90cm,像就是放大得B、凸透镜得焦距就是18cm,像就是放大得C、凸透镜得焦距就是10cm,像就是放大得D、凸透镜得焦距就是10cm,像就是缩小得35、如图1所示为琦琦同学得照片,图2就是她将凸透镜紧贴在照片,然后逐渐远离照片,透过透镜所能瞧到琦琦得照片,则在远离得过程中瞧到得顺序就是( C )A、乙丙丁甲B、丙乙甲丁C、乙丙甲丁D、丙乙丁甲36、如图2所示得6块光学元件.要使图1得光路图成立,虚线框内应单独放入得镜就是( A )A、1或3B、2或4C、1或2D、5或637、用投影机把胶片投影出来时,要想屏幕上得字大一些,可用得方法就是( C )A、使投影机离屏幕近一些,同时镜头移近胶片B、只需使投影机离屏幕远一些C、使投影机离屏幕远一些,同时镜头移近胶片D、只需使投影机离屏幕近一些38、物体沿主光轴逐步靠近凸透镜得过程中,在另一侧,光屏在距离凸透镜16厘米与24厘米处时分别能得到缩小与放大得像,则该透镜得焦距可能为( B )A、8厘米B、10厘米C、12厘米D、16厘米39、用水彩笔在磨砂电灯泡得侧面画一个您所喜欢得图案,然后接通电源,拿一个凸透镜在灯泡与白墙之间移动,下列情况不可能发生得就是( C )A、能在墙上瞧到倒立、缩小得所画图案得像B、能在墙上瞧到倒立、放大得所画图案得像C、能在墙上瞧到正立、放大得所画图案得像D、不能在墙上瞧到所画图案得像40、在“探究凸透镜成像规律”得实验中,当点燃得蜡烛、凸透镜、光屏置于光具座如图所示得位置时,下列说法正确得就是( D )A、此时在光屏上一定能得到一个倒立、放大、清晰得烛焰得像B、透镜不动,将蜡烛与光屏得位置对调一下,一定能得到一个倒立、缩小、清晰得烛焰得像C、不论蜡烛放在凸透镜左方何处,去掉光屏而用眼睛从右向左沿主轴直接观察,一定能瞧到清晰得烛焰得像D、把凸透镜换成凹透境,则不论蜡烛放在凹透镜左方何处,去掉光屏而用眼睛从右向左沿主光轴直接观察,一定能瞧到清晰得烛焰得像41、如图所示,将凸透镜固定在光具座上某位置(图中未标出),点燃得蜡烛放在光具座得上得a点,调节光屏得位置,在光屏上得到烛焰清晰缩小倒立得像.将蜡烛从a点滑到b点后,再移动光屏,屏上得到清晰得像变小,则( C )A、蜡烛在a点时,像距大于二倍焦距B、蜡烛在b点时,物距在一、二倍焦距之间C、凸透镜位于a点左侧D、凸透镜位于b点右侧42、某同学将物体放在凸透镜前,使物距分别为6cm、18cm、24cm时,依次得到放大虚像、放大实像与缩小实像,该凸透镜得焦距为f则( B )A、6cm＜f＜9cmB、9cm＜f＜12cmC、12cm＜f＜18cmD、18cm＜f＜24cm43、如图使用投影仪时,胶片在屏幕上得投影太小了,教室后面得同学瞧不清晰,要想屏幕上得投影变大些,下列做法正确得就是( B )A、将镜头向下调,屏幕离投影仪近些B、将镜头向下调,屏幕离投影仪远些C、将镜头向上调,屏幕离投影仪近些D、将镜头向上调,屏幕离投影仪远些44、如图纸筒A得一端蒙上了一层半透明纸,纸筒B得一端嵌了一个凸透镜,两纸筒套在一起组成一个简易照相机,观察时应( C )A、眼睛应对着B端向筒内观察,瞧瞧像就是否清楚B、应把A端朝着明亮得室外,B端朝着较暗得室内,否则瞧不清楚C、应把B端朝着明亮得室外,A端朝着较暗得室内,否则瞧不清楚D、如果瞧近处得景物时像很清楚,再瞧远外得景物时应把B端向外拉45、若空间有一竖直放置得大凸透镜,在主光轴位置上拉二根钢丝,一个小杂技演员从很远得地方沿着钢丝向焦点处匀速走来.下列叙述中:①小演员每走一步,像也走一步;②像得脚步始终比小孩大;③像大时脚步大,像小时脚步小,即“大像”走大步,“小像”走小步;④像总朝远离小演员得方向运动,好像在逃离.其中正确得就是( C )A、只有①②正确B、只有①②④正确C、只有①③④正确D、只有③④正确46、小明同学为小刚同学拍了全身照,接着小刚还要再拍张半身照,则下列做法正确得( B )A、小明同学离小刚距离再近一些,并且把镜头向后缩B、小明同学离小刚距离再近一些,并且把镜头向前伸C、小明同学离小刚距离再远一些,并且把镜头向后缩D、小明同学离小刚距离再远一些,并且把镜头向前伸47、小磊在探究凸透镜成像规律时,将焦距为20cm得凸透镜A固定在光具座上35cm刻线处,将点燃得蜡烛放置在光具座上5cm刻线处,移动光屏,使烛焰在光屏上成清晰得像,如图甲所示.接着她保持蜡烛得位置不变,将凸透镜A换为凸透镜B并保持位置不变,移动光屏使烛焰在光屏上成清晰得像,如图乙所示.下列说法正确得就是( B )A、甲凸透镜得焦距小于乙凸透镜得焦距B、在甲图中,蜡烛与光屏交换位置,能够字光屏上得到缩小倒立得实像C、乙图中,蜡烛燃烧变短,屏上像得位置会下降D、乙图中,只移动蜡烛渐渐靠近凸透镜,原来光屏上一定可以瞧到放大得像48、如图所示,小明将盛满水得圆柱形透明玻璃杯贴近书本,透过玻璃杯瞧书上得鹦鹉图片(圆圈中得鹦鹉图与书本中得鹦鹉图实际大小相等),改变鹦鹉与杯子之间得距离,她所瞧到得像不可能就是( B )A、B、C、D、***49、如图甲所示,把一支铅笔水平地放在空玻璃瓶得后方,透过玻璃瓶观察到得情形如图乙;将玻璃瓶灌满水后,将铅笔由靠近玻璃瓶得位置向远处慢慢地移动,同时透过玻璃瓶观察铅笔得像.关于以上实验,下列说法正确得就是( C )A、如图乙,人能透过空玻璃观察到铅笔就是光得反射成像,此像就是虚像B、人透过装水得玻璃瓶可以观察到如图A所示得像,此像就是虚像C、人通过盛水得玻璃瓶可以观察到如图B所示得像,此像就是实像D、人通过盛水得玻璃瓶可以观察到如图C所示得像,此像就是实像***50、正午时,太阳光直射在水平地面,取一圆形薄透镜正对阳光,在距透镜15cm得地面上得到一个光斑,其直径就是透镜直径得一半,若将透镜向上移动少许,光斑变小.透镜得焦距就是( D )A、5cmB、10cmC、15cmD、30cm**51、凸透镜与凹透镜得光学性质不同,为判别直径相同得两个透镜得种类,现分别将它们正对太阳光,再把一张纸放在它得下方,在纸上分别得到大小不同得甲、乙两个光斑,透镜与光斑得大小如图所示(d1＜d＜d2).则根据这两个光斑( B )A、甲、乙均能准确判断透镜得种类B、甲能准确判断透镜得种类而乙不能C、乙能准确判断透镜得种类而甲不能D、甲、乙均不能准确判断透镜得种类52、凸透镜就是一种基本光学元件,在生活中有广泛得应用.下列说法正确得就是( BCD )A、用放大镜观察报纸时,报纸应放在一倍焦距之内,要使观察得像更大而且清晰些,报纸要靠近放大镜B、用投影仪放映物理试题时,要使银幕上所成像更大而且清晰些,应该让镜头下降些,同时投影仪远离屏幕C、用照相机照人像照时,要使所成像更大而且清晰些,应该让拍摄对象靠近镜头,同时镜头前伸D、用照相机照人像照时,要使所成像更大而且清晰些,应该改用长焦(即焦距更长得)镜头,同时镜头前伸53、如图所示,小华组得同学用蜡烛、凸透镜与光屏在光具座上研究凸透镜成像规律,她们将蜡烛、凸透镜、光屏在光具座上依次摆放,点燃蜡烛后,发现无论怎样移动光屏都找不到烛焰得像,其原因可能就是( ACD )A、光屏、凸透镜与烛焰得中心不在同一高度B、蜡烛在透镜得两倍焦距处C、蜡烛在透镜得焦点上D、物距小于透镜得一倍焦距二、实验探究题(本大题共2小题,共12、0分)54、在探究凸透镜成像得实验中,(1)小明同学将凸透镜对着太阳光,调整凸透镜与白纸间得距离,直到太阳光在白纸上会聚成一个最小、最亮得点,如图甲所示,这一操作就是为了___测量凸透镜得焦距___ .(2)接下来,小明将器材组装成图乙,其中明显还需要调整得一个器材就是___光屏___ .调整后恰好能从光屏上观察到倒立、__缩小____ (缩小/放大)得实像,该成像特点可作为___照相机___ 得原理(照相机/电影放映机).(3)实验一段时间后观察到光屏上出现如图丙所示得情况,为得到完整得像,她可将凸透镜向___下___ 调节;(4)小明取来一副近视眼镜放在凸透镜前,且较靠近凸透镜,仅移动光屏,在光屏上获得一清晰得像(如图丁所示).拿走眼镜,为了能在光屏上再次得到清晰得像,接下去得操作方法可以就是,仅将光屏向___右___ (左/右)移动适当得距离,或仅将蜡烛向___左___ (左/右)移动适当得距离.55、小明用凸透镜、蜡烛、光屏与光具座等器材,探究凸透镜成像得规律.(1)测焦距:如图甲所示,让一束平行光正对着凸透镜,移动光屏,直到在光屏上得到一个最小、最亮得光屏,由此可得出该凸透镜得焦距为___10___ cm.(2)如乙图所示,把蜡烛、凸透镜、光屏依次放在光具座上,点燃蜡烛,将烛焰、凸透镜、光屏三者重心调到同一高度,当蜡烛距凸透镜得距离为35cm时,移动光屏,可在光屏上得到一个清晰倒立、__缩小____ (选填“放大”或“缩小”)得实像;若对换蜡烛与光屏得位置,光屏上仍能得到一个清晰得像,据此原理,人们制成得光学仪器就是___投影仪___ .(3)如乙图所示,把凸透镜换成焦距为40cm得,保持蜡烛与凸透镜得位置不变,移动光屏,在光屏上__不能____ (选填“能”或“不能”)得到一个清晰得像,原因就是___物距小于焦距___ .三、作图题(本大题共1小题,共5、0分)56、如图,为某透镜成像得一种情况,其中AB就是物体,MN就是AB得像,试在图上得适当位置画上合适得透镜,并大致标出其焦点得位置.。
