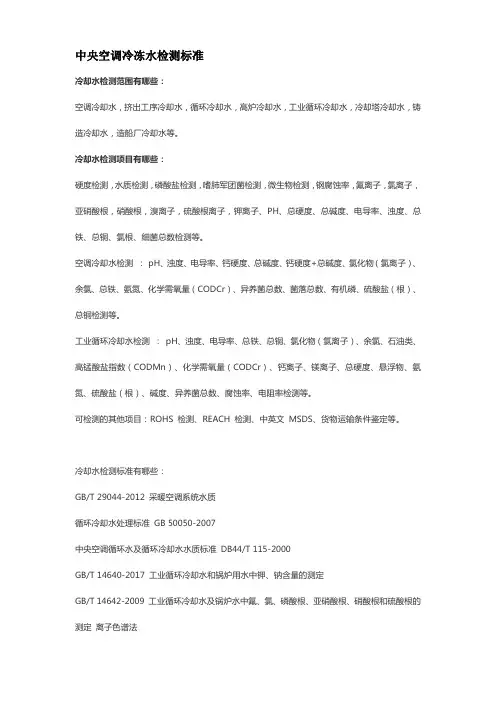

中央空调冷冻水检测标准可能因不同的应用场合和设备类型而有所不同。
一般来说，冷冻水水质检测主要包括以下指标：温度：冷冻水的温度应控制在合理范围内，通常在25-35摄氏度之间。
浊度：冷冻水的浊度应低于一定要求，一般要求浑浊度不超过5NTU。
pH值：冷冻水的pH值应在合理范围内，通常建议pH值控制在7-9之间。
除了以上指标外，还可能包括以下检测项目：总硬度、总碱度、总铁、总铜、氯根、细菌总数等。
这些指标的具体数值可能会因不同的应用场合和设备类型而有所不同。
需要注意的是，中央空调冷冻水检测标准可能因地区、行业和设备类型等因素而有所不同。
在实际应用中，应根据具体的应用场合和设备类型来确定适合的检测标准和检测方法。
同时，为了确保检测结果的准确性和可靠性，应选择可靠的检测仪器和试剂，并按照操作规程进行检测。
大庆云数据中心项目冷冻水型列间空调技术规范书1 应用范围本选型技术要求提出了冷冻水型列间空调的选型原则、技术要求，可作为工程招标的依据。
2 引用标准GB/T50174-2008《电子信息系统机房设计规范》GB/T2887-2000《电子计算机场地通用规范》GB 50019-2012《采暖通风与空气调节设计规范》3 技术要求3.1 精密空调机组的技术指标本次空调机组选型范围为冷冻水型列间空调，主要包括：本次选型空调机组主要技术指标要求如下表：表一：表二：注：制冷量是在回风干球温度35℃，相对湿度23%，冷冻水供回水温度12-18℃的工况下测定的。
4.2 精密空调机组的电气性能4.2.1 精密空调机组的的电气性能应符合IEC标准4.2.2 精密空调机组的电源规格应该为200~240V、1Ph、50/60Hz4.2.3 输入电压允许波动范围：额定电压±10%4.2.4 频率：额定频率±2Hz4.3 精密空调机组的适应环境4.3.1 工作环境温度：-20℃～+55℃4.3.2 工作环境湿度：≤ 95% RH4.4精密空调机组的温度、湿度控制性能4.4.1 精密空调应能按要求自动调节室内温、湿度，具有制冷、除湿等功能。
4.4.2 温度调节范围：+15℃~ +35℃4.4.3 温度调节精度：±1℃，温度变化率< 5℃/小时4.4.4 温、湿度波动超限应能发出报警信号4.5 精密空调机组的机组性能4.5.1精密空调应由冷冻水盘管、EC风机、直流电源模块、水盘、冷凝水泵、水流量调节阀、控制盒、手操器和空气过滤器等主要部件组成。
4.5.2 冷冻水盘管应为铜管翅片式换热器，翅片应采用亲水铝箔，以提高换热性能，利于排水和提高防腐性能。
4.5.3空调机组应采用不少于6个高效、节能、无级调速EC风机送风，应根据附近机柜的温度自动调节送风量和制冷量；每个风机的状态均可以监控，一旦出现故障可以准确定位故障风机。
（1）以下参数选择皆以济南为例（室外参数34.7℃/26.8℃）（2）冷冻水供回水温度：12/18℃；（3）室内精密空调送回风温差应为8-15度（通常可取12℃左右，详第（5）、（6）条相关参数说明）且送风温度高于室内空气露点温度（主机房露点温度≤27℃）；（4）对单台机柜发热量大于4kW的主机房，宜采用活动地板下送风(上回风)、行间制冷空调前送风(后回风)等方式，并宜采取冷热通道隔离措施。
（5）机房区域环境参数要求：参第（6）条（6）冷通道送风极限参数：23.2℃/17.8℃/60%/14.8℃。
（7）主机房按照露点温度27℃相对湿度60%计算，对应回风参数36℃/28.9℃/60%/27℃；当按照最大送回风温差15℃计算时对应回风状态参数39℃/29.5℃/50.4%/26.8℃。
（8）水冷冷水机组冷却水补水量，其储水装置应满足A级数据中心12h用水量需求。
W补=a*LQ*（1.1-1.2）*（1%-2%）*12h，压缩制冷时a=0.22，溴化锂吸收式制冷a=0.3。
（9）封闭冷通道，一般采用地板下送风，地板架空高度≥500mm ；（10）封闭热通道，提高回风温度；（11）蓄冷装置供应冷冻水的时间不应小于不间断电源设备供电时间（A 级15分钟，B 级7分钟）（12）冷冻水与机组送风温差，可控制冷冻水进水温度+10℃等于机房区域内送风温度，一般能够满足机组送风出风温度与冷冻水回水温差达到4-5℃左右。
原理是在保证末端精密空调正常运行的基础上尽力提高制冷机组冷媒蒸发温度，充分利用过渡季节及冬季室外自然冷却，扩大自然冷却时间，减少机组运行功率。
（13）关于冷却塔冷却水出回水32℃/37℃相关问题，当工况条件室外湿球温度考虑28℃时，为保证冷却塔的正常工作，需要在28℃的基础上增加逼近温度，逼近温度一般为3-5℃，取中间数值4℃作为逼近温度，这样冷却塔出水温度便设计为28+4=32℃，按照供回水温差5℃计算，则冷却塔回水温度可取为37℃。
第一部分：工程概况及建设原则与目标一、工程概况1、机房长、宽、高；净空高度、有无地板、地板高度；机房朝向、密封情况。
2、每个机房的设备类型、设备数量、设备功耗。
3、原有空调情况、送回风方式（改造项目）。
4、机房出现问题描述（改造项目）。
5、冷冻水空调系统状况描述：冷冻水供水温度：7℃，回水温度；12℃压力；100Kpa;管路：双路供水或单路供水等。
二、数据中心机房空调设计依据与标准1、设计规范与参考依据根据国家和国际的数据中心机房与空调的标准与规范：●GB50174-2008《电子计算机机房设计规范》●GB/T2887–2000《电子计算机场地通用规范》●ASHRAE (American Society of Heating, Refrigerating and Air-ConditioningEngineers, Inc.) TC9.9●TIA942标准(Telecommunications Infrastructure Standard for Data Centers)●其他数据中心和暖通空调设计规范和文件2、机房设计标准数据中心机房和电力机房内有严格的温、湿度、噪音等要求，机房按国标GB2887-89《计算机场地安全要求》的规定：1）、温度、湿度标准：2）、噪音标准：主机房区的噪声声压级小于68分贝3）、正压密封要求主机房内要维持正压，与室外压差大于9.8帕，机房要求密封运行，减少门窗等区域的冷风渗透。
4）、洁净度要求在表态条件下，主机房内大于0.5微米的尘埃不大于18000粒/升。
5）送风速度送风速度不小于3米/秒。
6）新风需求满足工作人员工作所需的新风要求量，按照30～40m3/h·人计算。
根据机房实际可实施的情况，在过渡季节，引入室外较低温度的冷风，减少机房内空调负荷，减少机房空调能耗。
三、数据中心空调建设原则与目标1）、标准化。
数据中心机房规划设计方案，基于国际标准和国内有关标准，包括各种机房设计标准，机房空调相关规范以及计算机局域网、广域网标准，从而为建设高标准、高性能机房奠定基础。
附件2冷冻水型机房专用空调测试技术要求2015年9月1.概述本测试技术要求旨在验证厂家对机房专用空调重要功能的实现，保证设备有效提升系统在实际应用中的节能效果和项目实施效益，为中国移动机房专用空调的设备采购、选型、入网测试等方面提供技术依据。
本测试技术要求主要针对冷冻水型机房专用空调的制冷量、显冷量、循环风量、制冷消耗功率、显热比、冷风比、能效比、噪声等性能要求及运转测试、本地控制、四遥、电源适应性等功能要求进行测试和验证。
中国移动始终保留对本测试技术要求的最终解释权。
2.测试技术要求引入文件下列文件中的条款通过本测试技术要求的引用而成为本测试技术要求的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本测试技术要求。
凡是不注日期的引用文件，其最新版本适用于本测试技术要求。
GB50736-2012 民用建筑供暖通风与空气调节设计规范GB50243-2002 通风与空调工程施工质量验收规范YD/T5003-2005 电信专用房屋设计规范GB50174-2008 电子计算机机房设计规范YD/T1821-2008 通信中心机房环境条件要求GB/T 13306—2011 标牌YD/T 1095-2008 通信用不间断电源（UPS）YD/T 1429-2006 通信局（站）在用防雷系统的测试技术要求和检测方法GB 50689-2011 通信局站防雷与接地工程设计规范GB 17758-2010 单元式空气调节机GB 191-2008 包装储运图示标志GB/T 2828.1-2003 计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 3096-2008 声环境质量标准GB/T 6882-2008 声学噪声源声功率级的测定消声室和半消声室精密法GB 4706.32-2004 家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB/T 4798.1-2005 电工电子产品应用环境条件(第1部分：贮存)GB 10080-2001 空调用通风机安全要求GB/T 10891-1989 空气处理机组安全要求GB 17625.1-2003 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A) GB 50343-2004 建筑物电子信息系统防雷技术规范GB/T 14295-2008 空气过滤器GB/T 19413-2010 计算机和数据处理机房用单元式空气调节机YD/T 2061-2009 QB-W-016-2008 通信机房用恒温恒湿空调系统通信机房用恒温恒湿空调系统V1.0.03.术语和定义GB/T 19413-2010确定的以及下列术语和定义适用于本测试技术要求：表14.测试机构认证检测机构应有国家级的测试资质要求，具备实验室认可认证（CNAS）和计量认证（CMA）。
空调冷却水水质检测标准一、目的本标准规定了空调冷却水的水质检测方法、指标和评价标准，以确保空调系统的正常运行和延长设备使用寿命。
二、范围本标准适用于空调冷却水的水质检测，包括水温、水质电阻率、PH值、浊度、悬浮物、总硬度、氯化物、铁含量、锰含量、氨氮、总余氯、活性氯、化学需氧量和生化需氧量等指标。
三、检测方法与指标1. 水温：采用温度计测量冷却水的温度，以℃为单位记录。
2. 水质电阻率：采用水质电阻率仪测量冷却水的电阻率，以M Ω·cm为单位记录。
3. PH值：采用PH试纸或数字PH计测量冷却水的PH值，以pH 为单位记录。
4. 浊度：采用浊度仪测量冷却水的浊度，以NTU为单位记录。
5. 悬浮物：采用悬浮物浓度计测量冷却水中的悬浮物浓度，以mg/L为单位记录。
6. 总硬度：采用滴定法测量冷却水的总硬度，以ppm（CaCO3）为单位记录。
7. 氯化物：采用滴定法测量冷却水中的氯化物含量，以ppm（以Cl-计）为单位记录。
8. 铁含量：采用分光光度法测量冷却水中的铁含量，以ppm（以Fe计）为单位记录。
9. 锰含量：采用分光光度法测量冷却水中的锰含量，以ppm（以Mn计）为单位记录。
10. 氨氮：采用分光光度法测量冷却水中的氨氮含量，以ppm（以N计）为单位记录。
11. 总余氯：采用试纸或数字余氯仪测量冷却水中的总余氯含量，以ppm（以Cl2计）为单位记录。
12. 活性氯：采用试纸或数字活性氯仪测量冷却水中的活性氯含量，以ppm（以Cl2计）为单位记录。
13. 化学需氧量：采用化学需氧量测试仪测量冷却水的化学需氧量，以ppm（COD）为单位记录。
14. 生化需氧量：采用生化需氧量测试仪测量冷却水的生化需氧量，以ppm（BOD）为单位记录。
四、评价标准与处理措施1. 水温：根据空调设备的运行要求，设定适宜的水温范围。
如超出范围，应采取调整冷却塔风机转速等措施。
2. 水质电阻率：要求水质电阻率大于1000MΩ·cm，如低于此标准，应采取增加反冲洗次数等措施。

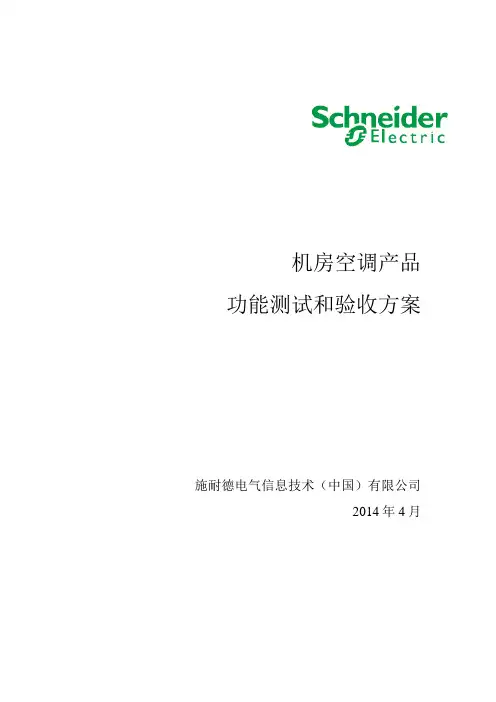

机房空调产品功能测试和验收方案施耐德电气信息技术（中国）有限公司2014年4月目录1.0简介 (3)1.1空调机电安装 (3)1.2遵循的技术规范和标准 (3)1.3测试仪器 (3)1.4校准 (3)2.0 检查 (4)2.1一般检查 (4)2.2 冷冻水 (4)2.3 冷凝水部分 (4)2.4 风机部分 (4)2.5 加湿部分 (5)2.6电气部分 (5)3. 空调测试 (6)3.1 冷冻水系统 (6)3.2冷凝水排水 (6)3.3 风机部分 (6)3.4 加湿部分..................................................................................................... 错误!未定义书签。
3.5 加热部分..................................................................................................... 错误!未定义书签。
3.6空调系统性能测试 (6)4. 设备调试及验收 (8)4.1设备安装 (8)4.2 设备验收测试 (8)附表1 –机房空调设备验收检查记录 (9)附表2- 空调功能测试记录 (12)1.0 简介1.1 空调机电安装每台空调设备应在投入使用前，进行检查和测试。
检查是否满足设计要求，以及是否满足相应的设备安装要求。
下面描述的产品检查和测试方案只是功能性的设备测试需求。
前提是应符合国家和厂家相应的机电设备安装规范。
除了下述的测试内容外，设备和安装中的一些特定项目（如管道连接、空气管道、空调制冷单元、风机盘管、初级空气单元、空气处理单元等）需要有单独的测试，以确定适应性和符合相关的参数要求。
这些测试内容将在其他验收测试和验收项目中有效。
1.2 遵循的技术规范和标准机房空调测试遵循以下的国家规范和标准：▪《采暖通风与空气调节设计规范》(GB50019-2003)▪《电子信息系统机房设计规范》(GB50174-2008)▪《电子计算机场地通用规范》(GB/T 2887-2000)▪《公共建筑节能设计标准》(GB 50189-2005)▪《通风与空调工程施工质量验收规范》GB50243－20021.3 测试仪器测试需要以下的仪器和工具电子风速计和温度计钳形电流表万用表（电压/电阻）1.4 校准所有测试设备应具有有效的校准认证。
冷冻水型机房空调测试技术要求————————————————————————————————作者：————————————————————————————————日期：附件2冷冻水型机房专用空调测试技术要求2015年9月1.概述本测试技术要求旨在验证厂家对机房专用空调重要功能的实现，保证设备有效提升系统在实际应用中的节能效果和项目实施效益，为中国移动机房专用空调的设备采购、选型、入网测试等方面提供技术依据。
本测试技术要求主要针对冷冻水型机房专用空调的制冷量、显冷量、循环风量、制冷消耗功率、显热比、冷风比、能效比、噪声等性能要求及运转测试、本地控制、四遥、电源适应性等功能要求进行测试和验证。
中国移动始终保留对本测试技术要求的最终解释权。
2.测试技术要求引入文件下列文件中的条款通过本测试技术要求的引用而成为本测试技术要求的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本测试技术要求。
凡是不注日期的引用文件，其最新版本适用于本测试技术要求。
GB50736-2012 民用建筑供暖通风与空气调节设计规范GB50243-2002 通风与空调工程施工质量验收规范YD/T5003-2005 电信专用房屋设计规范GB50174-2008 电子计算机机房设计规范YD/T1821-2008 通信中心机房环境条件要求GB/T 13306—2011 标牌YD/T 1095-2008 通信用不间断电源（UPS）YD/T 1429-2006 通信局（站）在用防雷系统的测试技术要求和检测方法GB 50689-2011 通信局站防雷与接地工程设计规范GB 17758-2010 单元式空气调节机GB 191-2008 包装储运图示标志GB/T 2828.1-2003 计数抽样检验程序第1部分按接收质量限(AQL)检索的逐批检验抽样计划GB/T 2829-2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 3096-2008 声环境质量标准GB/T 6882-2008 声学噪声源声功率级的测定消声室和半消声室精密法GB 4706.32-2004 家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB/T 4798.1-2005 电工电子产品应用环境条件(第1部分：贮存)GB 10080-2001 空调用通风机安全要求GB/T 10891-1989 空气处理机组安全要求GB 17625.1-2003 电磁兼容限值谐波电流发射限值(设备每相输入电流≤16A) GB 50343-2004 建筑物电子信息系统防雷技术规范GB/T 14295-2008 空气过滤器GB/T 19413-2010 计算机和数据处理机房用单元式空气调节机YD/T 2061-2009 QB-W-016-2008 通信机房用恒温恒湿空调系统通信机房用恒温恒湿空调系统V1.0.03.术语和定义GB/T 19413-2010确定的以及下列术语和定义适用于本测试技术要求：表1词语解释机房专用空调一种向机房提供空气循环、空气过滤、温度和相对湿度控制的空调机。

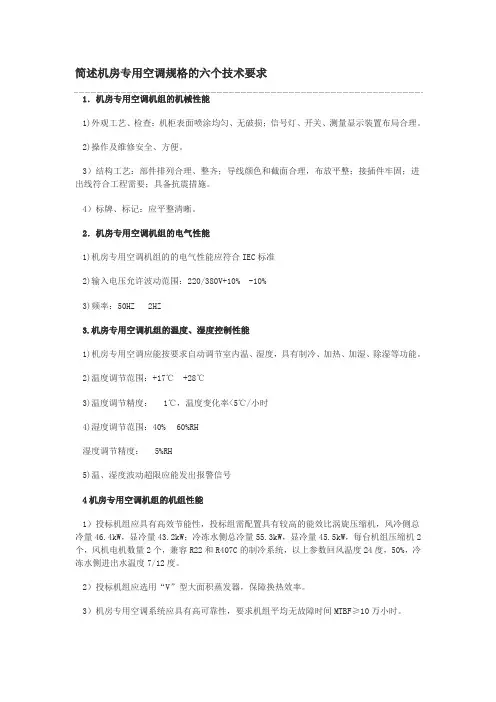

简述机房专用空调规格的六个技术要求1．机房专用空调机组的机械性能1)外观工艺、检查：机柜表面喷涂均匀、无破损；信号灯、开关、测量显示装置布局合理。
2)操作及维修安全、方便。
3）结构工艺：部件排列合理、整齐；导线颜色和截面合理，布放平整；接插件牢固；进出线符合工程需要；具备抗震措施。
4）标牌、标记：应平整清晰。
2．机房专用空调机组的电气性能1)机房专用空调机组的的电气性能应符合IEC标准2)输入电压允许波动范围：220/380V+10% -10%3)频率：50HZ 2HZ3.机房专用空调机组的温度、湿度控制性能1)机房专用空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能。
2)温度调节范围：+17℃ +28℃3)温度调节精度： 1℃，温度变化率<5℃/小时4)湿度调节范围：40% 60%RH湿度调节精度： 5%RH5)温、湿度波动超限应能发出报警信号4机房专用空调机组的机组性能1）投标机组应具有高效节能性，投标组需配置具有较高的能效比涡旋压缩机，风冷侧总冷量46.4kW，显冷量43.2kW；冷冻水侧总冷量55.3kW，显冷量45.5kW，每台机组压缩机2个，风机电机数量2个，兼容R22和R407C的制冷系统，以上参数回风温度24度，50%，冷冻水侧进出水温度7/12度。
2）投标机组应选用“V”型大面积蒸发器，保障换热效率。
3）机房专用空调系统应具有高可靠性，要求机组平均无故障时间MTBF≥10万小时。
4)投标机组的室内风机系统应能够方便的从机组正面取出进行现场维修,提高系统的可维护性。
室内主风机应采用离心式风机送风系统.保证在增大机外余压的情况下送风风量不减少。
风机系统应具有皮带张力自动调节功能，以减少机组启动对皮带与轴承的冲击，延长送风系统的使用寿命。
机组应配置独立的风机和电机。
5)投标机组的加热性能：具备电子再热器，或根据特殊要求配置热水或蒸气式再热器6）投标机组的加湿性能：应采用不受水质影响的远红外型加湿器，加湿量10kg/h，要求加湿速度快，确保高效性。

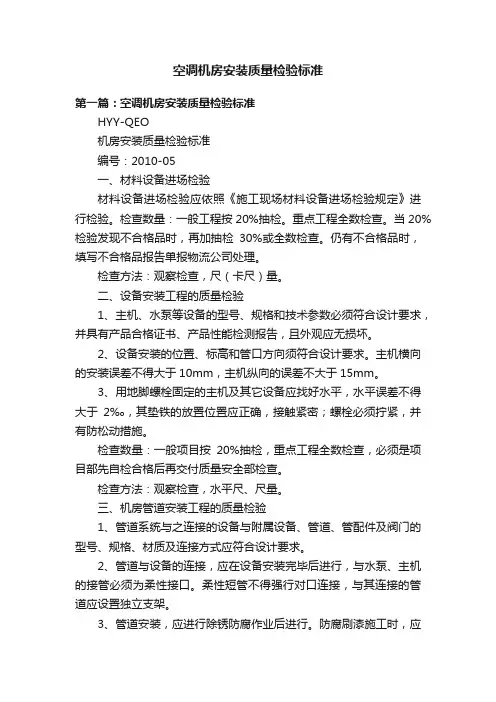

空调机房安装质量检验标准第一篇：空调机房安装质量检验标准HYY-QEO机房安装质量检验标准编号：2010-05一、材料设备进场检验材料设备进场检验应依照《施工现场材料设备进场检验规定》进行检验。
检查数量：一般工程按20%抽检。
重点工程全数检查。
当20%检验发现不合格品时，再加抽检30%或全数检查。
仍有不合格品时，填写不合格品报告单报物流公司处理。
检查方法：观察检查，尺（卡尺）量。
二、设备安装工程的质量检验1、主机、水泵等设备的型号、规格和技术参数必须符合设计要求，并具有产品合格证书、产品性能检测报告，且外观应无损坏。
2、设备安装的位置、标高和管口方向须符合设计要求。
主机横向的安装误差不得大于10mm，主机纵向的误差不大于15mm。
3、用地脚螺栓固定的主机及其它设备应找好水平，水平误差不得大于2‰，其垫铁的放置位置应正确，接触紧密；螺栓必须拧紧，并有防松动措施。
检查数量：一般项目按20%抽检，重点工程全数检查，必须是项目部先自检合格后再交付质量安全部检查。
检查方法：观察检查，水平尺、尺量。
三、机房管道安装工程的质量检验1、管道系统与之连接的设备与附属设备、管道、管配件及阀门的型号、规格、材质及连接方式应符合设计要求。
2、管道与设备的连接，应在设备安装完毕后进行，与水泵、主机的接管必须为柔性接口。
柔性短管不得强行对口连接，与其连接的管道应设置独立支架。
3、管道安装，应进行除锈防腐作业后进行。
防腐刷漆施工时，应采取防火、防冻、防雨等措施，刷漆作业应在5℃以上，相对湿度大于85%时进行。
如因天气温度原因不能预先进行时，需制定施工方案向质量管理部门报告方可进行下步施工。
4、管道安装前应视管径和管壁厚度按要求切出坡口和钝边，管口端面与管道轴线的垂直偏差应小于等于管径的1%，且不大于3mm。
5、镀锌钢管应采用螺纹连接。
当管径大于DN100时，可采用卡箍式法兰或焊接连接，但应对焊缝进行防腐处理。
6、管道连接焊缝应完整无缺陷，应无肉眼可见的夹渣、气孔、裂纹等缺陷，焊缝缺陷应修磨干净后重焊。
附件2冷冻水型机房专用空调测试技术要求2015年 9月1.概述本测试技术要求旨在验证厂家对机房专用空调重要功能的实现，保证设备有效提升系统在实际应用中的节能效果和项目实施效益，为中国移动机房专用空调的设备采购、选型、入网测试等方面提供技术依据。
本测试技术要求主要针对冷冻水型机房专用空调的制冷量、显冷量、循环风量、制冷消耗功率、显热比、冷风比、能效比、噪声等性能要求及运转测试、本地控制、四遥、电源适应性等功能要求进行测试和验证。
中国移动始终保留对本测试技术要求的最终解释权。
2.测试技术要求引入文件下列文件中的条款通过本测试技术要求的引用而成为本测试技术要求的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本测试技术要求。
凡是不注日期的引用文件，其最新版本适用于本测试技术要求。
GB50736-2012民用建筑供暖通风与空气调节设计规范GB50243-2002通风与空调工程施工质量验收规范YD/T5003-2005电信专用房屋设计规范GB50174-2008电子计算机机房设计规范YD/T1821-2008通信中心机房环境条件要求GB/T 13306 — 2011标牌YD/T 1095-2008通信用不间断电源（UPS）YD/T 1429-2006通信局（站）在用防雷系统的测试技术要求和检测方法GB 50689-2011通信局站防雷与接地工程设计规范GB 17758-2010单元式空气调节机GB 191-2008包装储运图示标志GB/T 2828.1-2003计数抽样检验程序第 1部分按接收质量限 (AQL) 检索的逐批检验抽样计划GB/T 2829-2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB 3096-2008声环境质量标准GB/T 6882-2008声学噪声源声功率级的测定消声室和半消声室精密法GB 4706.32-2004家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求GB/T 4798.1-2005电工电子产品应用环境条件( 第 1部分：贮存 )GB 10080-2001空调用通风机安全要求GB/T 10891-1989空气处理机组安全要求GB 17625.1-2003电磁兼容限值谐波电流发射限值 ( 设备每相输入电流≤ 16A) GB 50343-2004建筑物电子信息系统防雷技术规范GB/T 14295-2008空气过滤器GB/T 19413-2010计算机和数据处理机房用单元式空气调节机YD/T 2061-2009通信机房用恒温恒湿空调系统QB-W-016-2008通信机房用恒温恒湿空调系统V1.0.03.术语和定义GB/T 19413-2010 确定的以及下列术语和定义适用于本测试技术要求：表1词语解释机房专用空调一种向机房提供空气循环、空气过滤、温度和相对湿度控制的空调机。
冷冻水式机房采用外部提供的冷冻水进行制冷的机房专用空调。
专用空调制冷量在规定的制冷量试验条件下，机房空调从所处理的空气中除去的显热和潜热之和，单位为瓦（W）。
显冷量在规定的制冷量试验条件下，机房空调从机房除去的显热量，单位为瓦（ W ）。
显热比显冷量和制冷量之比，用等于或小于 1 的数值表示。
冷风比在规定的制冷量试验条件下，总制冷量与每小时送风量之比，单位为 W/ （ m3/h ）。
制冷消耗功率在规定的制冷量试验条件下，机房空调所消耗的总电功率，单位为瓦（ W ）。
机外静压机组风机出口处与回风口处的静压差，单位为Pa。
能效比在规定的制冷量试验条件下，制冷量和制冷消耗功率之比，单位为，w/w.噪音按规定方法测出的距机组 1 米处的噪音值，db （ A）4.测试机构认证检测机构应有国家级的测试资质要求，具备实验室认可认证（CNAS）和计量认证（CMA）。
5.测试环境标准焓差室、标准半自由声场。
6.测试内容及指标本次测试设备为80kW上送风型冷冻水型机房专用空调机，机组配置EC风机（后倾式直流无刷风机）。
各厂家所送检设备需满足测试规范的要求。
测试内容为本测试技术要求中所列的性能测试、功能测试的内容。
测试指标为制冷量、显冷量、制冷消耗功率、风量、噪音、显热比、电源适用性、告警及保护功能等8项。
其中制冷量、能效比、冷风比、显热比为关键指标（工况一），关键指标有一项不满足则测试不合格。
7.测试样机要求7.1.测试样机应满足下班要求冷却送风制冷量能效比最小机外名称方式方式（ kW ）(W/W)静压 (Pa)机房专用空调通冷冻水上送风80≥ 15100备注机组室内机配置 EC风机（后倾式直流无刷离心风机）。
7.2 测试工况：测试工况室内侧放热侧干球温度湿球温度进水温度出水温度名义制冷量（工况一）2417712名义制冷量（工况二）28191015名义制冷量（工况三）29171419 8.测试要求8.1 测试用仪器仪表应符合GB/T19413-2010 中 6.1.4 的规定8.2 测试的一般要求应符合GB/T19413-2010 中 6.2 的规定8.3 测试应在额定电压和额定频率下进行，工况参数的读数允差应符合GB/T17758-2010中表 5 的规定。
8.4 机房专用空调机测试时应连接所有辅助元件且空气回路应保持不变。
8.5 、机房专用空调机在测试时风机应定速运行。
8.6 机房空调的测试工况见下表：表 2（单位℃）项目室内侧放热侧干球温度湿球温度进水温度出水温度名义制冷量（工况一）2417712名义制冷量（工况二）28191015名义制冷量（工况三）291714199.性能测试9.1 制冷量测试按照测试工况表中要求和GB/T 19413-2010 中规定的方法进行测试，同时应包括制冷量和显冷量。
机房空调在工况一下的实测制冷量不应低于招标文件中的制冷量，且不低于额定值明示值的 95%。
9.2 制冷消耗功率测试在制冷量测试的同时，测定机房空调的输入功率和运转电流。
空调机的实测制冷消耗功率不应大于名义制冷消耗功率的110%9.3 风量测试对风管送风机组，应调整风管出风口，在满足机外静压100Pa的要求后测量送风量。
风管送风型式检测装置风帽送风检测装置长度为CD,C × D表示回风口的尺寸。
在辅助风道中部开检测孔。
检测孔应均匀分布。
在每个检测部位检测的平均风速即为回风风速。
测得的平均温度即为回风温度。
风管送风的机外静压测量如图。
风量的计算：Q m3600vF(m3/h)其中v -风速 m/s ； F －面积 m29.4 噪声测试1. 测试应为反射平面上的半自由声场，被测空调机的噪声与背景噪声之差应为 8dB 以上。
2. 测量方法：在空调机四面距机组 1m ，其测点高度加 1m 的总高度的 1/2 处四个测点。
其中测量时的样机状态为： 在送风状态下对机组进行测试， 对带风管的机组， 在排风侧连接带2m 长阻尼器的风道，加额定机外静压进行测定。
测试结果按下式 (D.1) 进行的四点读数的对数平均值：LP 10lg 14( 100.1Lpi )（D.1）4 i 1式中： LP -- 测量表面平均声压级，单位为分贝（dB ）；LPi —分别对应四个测点的声压级，单位为分贝（dB ）；空调机的噪声测定值不应大于明示值+3dB（ A），且不超过下表3、空调噪音值标准：不应低于《计算机和数据处理机房用单元式空气调节机》（GB/T 19413-2010）中第5.4.5条噪声的要求。
表 3：机房空调噪声限值（声压级）室内侧dB(A)名义制冷量W接风管不接风管＞ 60 00074729.5 显热比计算在额定制冷工况和规定条件下，所测的显冷量和制冷量之比即为显热比，单位为W/W。
显热比为测试的关键指标，实测要求：显热比≥0.87W/W 。
实测制冷量标准工况时不应低于招标值且不低于其投标承诺值。
高温工况不低于其投标承诺值。
9.6 冷风比计算在额定制冷工况和规定条件下，所测的制冷量与送风量之比，单位W/ （ m3/h）。
本次测试标准：标准工况冷风比＜ 4.5，且不低于其投标应答值。
高温工况不低于其投标承诺值。
9.7 能效比计算在额定制冷工况和规定条件下，所测的制冷量与制冷消耗功率之比，单位w/w。
本次测试标准：标准工况本次测试能效比≥ 15。
且不低于其投标应答值。
高温工况不低于其投标承诺值。
10.功能测试10.1 运转测试机房专用空调机在接近测试工况的条件下正常启动并连续运行，检验电器、各测量和控制元件的动作是否正常。
测试过程中，空调机连续运转的总时间不低于10分钟。
10.2 本地控制测试通过直接在设备控制器上操作，本地操作界面能显示环境温湿度数据、设备运行状态、告警信息、并通过按键实现参数设定、密码设置等功能。
10.3 告警及保护功能测试空调在正常工作状态下，测试以下告警及保护功能：a.温度、湿度超出范围告警 : 高温报警温度为设定温度 +控制精度；低温报警温度为设定温度 - 控制精）；b.风机故障告警c.电加热高温保护；d.加湿器水位过高水位过低告警；e.滤网堵塞告警；f.漏水报警；g.电源故障告警：机组供电在缺相、错相、电压过欠压情况下，应能自动保护或停机，在电源恢复正常后可自动启动运行，所设置参数保持最后的设定状态以上报警信息应在控制器有显示，及报警音提示。
11.电源适应性测试调节空调机供电电压在380V± 15%的范围，检测机组是否能正常运行。
本条为关键指标测试。
要求参与测试的机房专用空调在电压380± 15%的范围内可正常运行，超出此电压范围自动保护，并进行提示、告警，在电源恢复正常时自动启动（自动启动应恢复到停机前设定的状态）。
12.四遥功能测试四遥功能测试为关键指标，要求机房专用空调具备四遥功能。
PC版联机测试软件应能与机房专用空调机通信。
测试方法如下：（ 1）通过PC 机远程读取送、回风温度，送、回风湿度，机组工作状态，验证遥测能力。
（ 2）通过 PC 机远程设定机组开启温度，验证遥调能力；（ 3）提高温度传感器附近温度至告警温度，此时PC 机应能收到空调发出的高温告警，验证遥信能力；（ 4）通过 PC 机远程关闭和开启机房空调，验证遥控能力。
13.测量仪器测量用仪器仪表的精度应符合“仪器仪表的型式及精度”的要求。
仪器仪表的型式及精度类别型式精度要求温度测量仪表水银玻璃温度计±0.1 ℃电阻温度计±0.1 ℃流量测量仪表记录式、指示式、积算式± 1.0%制冷剂压力测量仪表压力表、变送器± 2.0%空气压力测量仪表气压表，气压变送器± 2.45Pa电量测量仪表指示式± 0.5%积算式± 1.0%风量测量仪表指示式± 1.0%噪音测量仪表指示式± 1.0%风量罩测量出风口的风量和管道内的压差风量精度：±12CMH压差误差：±0.25Pa。
