集成IBM-X3850-X5-服务器RAID卡驱动到Windows-Server-2003-X64安装盘

IBM成长型企业解决方案System xIBM System x3850 X5 智能新一代，英特尔至强处理器7500 最大限度地增加内存、降低成本和简化部署要点●无与伦比的灵活性、可满足不断变化的工作负载需求●优化的系统、具有可针对目标工作负载进行自定义的配置●以更低的总成本实现更高的性能和利用率●借助来源于大型机的可靠性使工作负载保持正常运行●借助节能智能型设计和远程访问，实现可轻松拥有的、简化的电源和系统管理借助x3850 X5最大限度地增加内存、降低成本和简化部署根据您的工作负载需求量身定制随着成本、工作负载以及对全天候可用性的需求不断增长，您的组织已经不能再容忍利用率不高或不可靠的服务器。

IBM System x3850 X5构建在下一代企业I B M®X架构®技术和英特尔®至强®处理器之上。

可在节能、省钱的设计中提供卓越的性能和无与伦比的可靠性。

它最大的优点是能够提供超凡的灵活性，帮助您在正确的时间获得正确的功能。

随需扩展x3850 X5服务器允许您自由选择极其灵活的配置以及内存扩展和节点分区功能。

模块化的构造块设计使您既能够按照当前需求自定义系统；同时又能够应对不断变化的工作负载。

x3850 X5拥有4个插槽，64个D I MM，可扩展为4个插槽和96个D I MM，而最高可达8个插槽和192个D I MM。

可根据环境的变化重新分配资源和分区系统。

x3850 X5能够满足您的当前需求，同时提供一种简便、经济有效的升级途径，可在您做好准备时更改您的环境。

登录社区，观看相关视频（goo.gl/qeorI）提高投资回报八核处理器和扩展的内存容量使内存密集型应用程序能够实现更高的利用率、吞吐量和带宽。

将32台完全机架的旧式4U服务器整合到一台行业领先的I B M X架构e X5系统，大大降低总成本。

每台服务器可提供更多、更强大的虚拟服务器，而且许可成本也更低。

IBM 3850 X5安装Windows过程一、上传软驱镜像文件1、网线一根，一端接入笔记本电脑，一端接入3850IMM管理接口，登陆IMM，地址：192.168.70.125，用户名/密码：USERID/PASSW0RD （数字0 非英文字母o）2、登陆IMM后的界面如下，点击Continue3、登陆以后，点击Remote Control>Start Remote Control in Single User Mode4、出现如下界面，点击TOOLS----launch Virtual Media --Add Image，添加做好的软驱镜像文件5、点击加载的软驱镜像文件Map选项，点击Yes确定6、填入一个名字（可随意）：FD二、设置RAID级别1、开机启动，当出现Ctrl+C的时候，按Ctrl+C进入设置RAID的界面2、点击Enter，进入如下界面3、点击RAID Properties，进入如下界面其中create IM Volume: 创建集成的RAID1，即2块盘镜像，以及1块热备盘Create IME Volume：创建集成的RAID1E，3到8块盘，包括1块热备盘Create IS Volume：创建集成Striping，即2到8块盘的条带化选择合适的RAID级别，点击Enter4、把光标切换到需要做RAID的磁盘上，按空格键把RAID Disk改为YES5、按Esc保存并退出重启三、加载阵列卡驱动1、当出现如下界面时按F6键出现如下画面时，按S选择需要的驱动，按Enter加载阵列卡驱动3、按Enter确定，继续安装四、安装操作系统五、删除上传的软驱镜像文件登陆IMM，点击PDOC，然后删除软驱镜像。

IBM3850X5安装流程一、设置出厂缺省1.首次使用服务器时，需使用Configuration/setup Utility程序主菜单选项LoadDefault Settings来将Configuration/setup Utility重置出厂设置。

二、设置开机启动顺序1．System Configuration主目录，选Save Settings按Enter键。

2.选Boot Manager按Enter键。

3.选Add Boot Option按Enter键。

4.选Legacy Only按Enter键.5.按Esc回到Boot Manager.6.选Change Boot Order按Enter键.7.选择当前的启动项按Enter键.8.选Legacy Only按+将他至于装系统的设备之上，一般来说,就是在0号硬盘之上.按Enter键。

9.选择Commit Changes,按Enter键。

10.按Esc回到Boot Manager。

11.选择Reset System,按Enter键。

三、配置RAID此机型有raid卡，必须先做raid才能安装系统，否则找会找不到硬盘在开机画面，按F1进入BIOS选择System Settings选择Adpters and UEFI Drivers 适配器与“统一的可扩展固定接口驱动，继续回车进入选择LS2 EFI SAS Driver 下的PCI的驱动设置（一般是此选项下的第一个）选择Press 1 for EFI webBIOS 有两种方式进行BIOS管理，一个是WEB,一个是命令行方式。

选择web方式（数字键1 )点击startconfiguration wizard 配置向导new configuration 这里有三个选项，一个是clear configuration（清除配置），一个是new configuration（创建新配置,注：会清除之前的配置），另一个是add configuration （增加一个配置)，我们选择new configuration,让其先清除旧的，再建新的。

ServeRAID MR SAS/SATA Controller WebBIOS CU配置方法(注：本文适用于ServeRAID MR RAID controller MR-10i/ 10K/ 10M)一启动WebBIOS CU1. 添加有ServeRAID MR RAID controller MR-10i/ 10K/ 10M的服务器开机自检时，会有<CTRL>+<H>的提示（类似于）：Copyright© LSI Logic CorporationPress <CTRL>+<H> for WebBIOS此时，请按下组合键<CTRL>+<H>。

此时会出现选择RAID卡的界面。

2. 如果服务器上装有多个ServeRAID-MR控制器，请选择需要配置的RAID卡。

3. 选择<Start>选项，继续后，会出现WebBIOS CU的界面。

二WebBIOS CU主界面选项1. 默认视图进入WebBIOS CU后，主界面显示如下：默认界面是逻辑视图界面(左侧选项Logical View)，在右侧，上方窗口显示该控制器所连接的物理驱动器(Physical Drivers)的状态信息，下方窗口显示该控制器上已经配置的虚拟驱动器(Virtual Drivers)的状态信息。

可以通过点击左侧逻辑视图(Logical View)或物理视图(Physical View)选项，可以切换右侧窗口显示的连接到该控制器上存储设备的(Logical View)或物理视图(Physical View)。

在物理视图（Physical View）界面时，右侧界面中下方窗口显示的信息是该控制器上已经配置的阵列(Array)信息。

2. 视图左侧主要选项说明Adapter Properties（适配器属性）：显示该适配器的属性信息。

Scan Devices（扫描设备）：该选项用来重新扫描连接到该控制器上的物理驱动器（Physical drivers）及虚拟驱动器（Vitrual dirvers）的配置信息和物理信息。

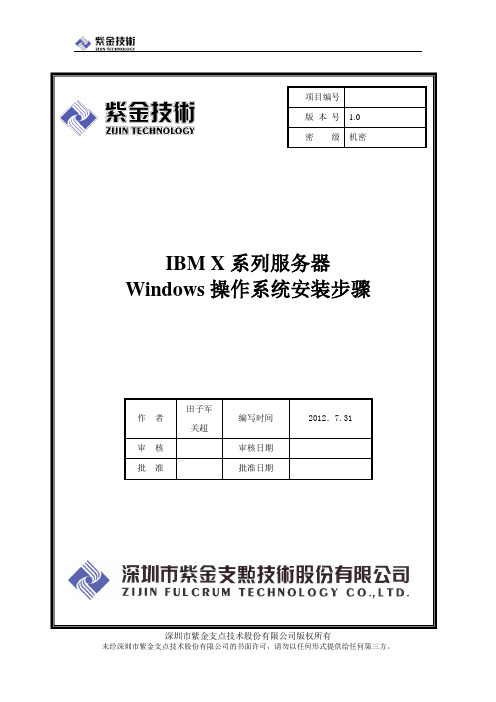

IBM X 系列服务器Windows 操作系统安装步骤项目编号 版 本 号 1.0 密 级 机密作 者田子军 关超 编写时间 2012．7.31审 核 审核日期 批 准 批准日期引言本文介绍采用IBM Server Guide光盘引导安装Windows操作系统，使用IBM Server Guide光盘安装会清除硬盘上的分区和数据，安装前请务必向客户说明，确认是否需要备份数据。

一、工具准备IBM ServerGuide光盘一张，windows操作系统安装光盘一套（以windows2003为例），IBM ServeRAID Manager 安装光盘一张。

需要注意的是，根据服务器型号不同，所需要的IBM ServerGuide光盘版本也不同，下面给出两者对应关系，请根据服务器型号选择合适版本。

ServerGuide版本及机型对应关系.xls二、具体安装步骤1、设置服务器从光驱启动，开机按F1-startup进行设置。

2、用ServerGuide CD光盘启动服务器,光盘启动后，显示如下画面选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择English）3、选择键盘布局以及国家或地区画面，在这里全部选择United States，然后点击Next4、出现许可协议界面，阅读许可协议内容，点击I accept继续即可中文用户可以在Language选项中选择Chinese 阅读中文协议5、查看概述了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击Next继续6、在这里可以选择要安装的操作系统，选择后点击Next7、列表显示接下来将要做的配置，目前提示要设置日期和时间，点击Next8、设置正确的日期和时间后点击Next9、当出现清除硬盘信息界面时，请根据需要选择，如果需要保留已有的阵列信息，请选择Skip this task，但硬盘上的数据和分区仍然会被清除掉，选择clear all hard …会直接清除阵列及硬盘信息，如无特殊要求，我们一般选择第二项clear all hard disk drives and restore servraid to defaults，选择后点击Next继续10、删除分区完成后服务器会重新启动，不要取出ServerGuide 光盘,服务器重启后,会自动继续下面步骤11、显示分区清除完成点击Next继续接下来提示更新阵列卡微码（只有光盘中微码版本高于阵列卡微码版本时才会出现该步骤）12、要选择升级（Update）,否则只能退回,就无法使用该版本的ServerGuide CD 了升级后服务器会再次重启.可以看到版本已经升级到V5.2-0[15411]（示例）13、点击Next 进入ServeRaid阵列控制器配置界面这里建议选择Custom configuration 方式配置，点击Next接着可以选择阵列级别根据客户要求选择RAID1或者是RAID5，一般两块硬盘做RAID1，三块及以上硬盘选RAID5，这里以RAID1为例，选好阵列级别后点击Next，接下来可以在右边视图中选择参与RAID 1阵列的物理硬盘,将两块可用硬盘打勾。

4.5 IBM ServeRAID Manager 在Microsoft Windows 系统下的安装为了安装IBM ServeRAID Manager ，在此之前安装过的任何一个早的版本都要先卸载。

关于如何卸载IBM ServeRAID Manager ，本文会在第4.13 章节进行具体的介绍。

1.插入IBM ServeRAID Manager 安装光盘，等待光盘自动运行开始安装程序。

如果光盘没有开始自动安装程序，可以打开光盘文件夹，运行“Autorun”程序。

图4-22 IBM ServeRAID Manager 自动运行窗口2.在自动运行窗口中单击“Install”按钮。

3.当安装向导打开时，单击“Next”图4-23 安装向导4.阅读且接受许可协议中的条款，然后单击“Next”。

图4-24 许可协议5.单击“Next”接受默认安装设置。

图4-25 自定义安装6.作为选择，可以使用下拉框去选择你打算安装的ServeRAID 结构，然后单击“Next”。

7.这个对话框允许你可以在ServeRAID Management Station 中创建一个管理员用户。

这个用户的用户名个密码用来登陆Management Station 。

作为默认值，用户名被定义为“admin”。

接下来你必须再指定一个密码才可以继续安装，然后单击“Next”。

注意：如果创建的用户信息在安装过程中被忘记的话，可以使用“USER_TOOL.EXE”工具来创建一个新的用户。

更多的用户可以在稍后的Management Station 配置中被添加进去。

关于USER_TOOL.EXE 的使用方法，在后面的4.9 章节会有具体介绍。

图4-26 ServeRAID Management Station帐户重要提示：从2005年12月1日起，ServeRAID Manager 光盘将不再包括Management Station 软件程序。

IBM X3850 X5服务器上安装Windows 2003 Server 阵列配置为RAID 5 级别笔记本电脑以太网口IP 192.168.70.2点击Login按钮，弹出以下界面。

步骤5、点击Continue按钮，弹出以下界面。

步骤6、点击左面菜单的Remote Control，弹出以下界面。

点击Start Remote Control inMulti-User Mode ，弹出两个界面窗口。

注意：笔记本电脑必须安装有JA V A 6版或更高版本，才能现出现正常两个窗口；如果只出现一个窗口，哪就关闭窗口，再重试步骤7。

步骤8、点击上面第二图的Add Image按钮，弹出的界面步骤9、选中m5015_win2k3_new.img驱动程序的IMG文件，然后单击打开按钮，弹出如下界面。

注意：如果安装64位的WIN2003系统就选中m5015_win2k3_64.img驱动程序的IMG文件。

勾选刚才打开的驱动前面的两个框（先选read only 再选map），弹出如下界面。

步骤11、然后在name中任意输入字符，例如a，然后点击ok按钮。

步骤12、点击ok按钮后，弹出的界面。

步骤13、上传完毕后，点击确定步骤14、点菜单中的Tools—Power—On，启动服务器，如图所示；然后把windows2003的安装光盘放入服务器光驱中。

等待片刻，弹出如下界面。

步骤16、继续等待，直至出现如下界面时按Ctrl+H，弹出配置阵列界面。

注意：如果已配置好阵列，就不用按Ctrl+H。

直接到“步骤29”。

步骤17、按Ctrl+H后出现的画面，点击“Start”按钮就可以配置阵列。

注意：根据用户要求和硬盘的情况配置阵列，阵列配置过程略。

以下是四个硬盘配置阵列5级别的过程。

点击“Start”按钮后出现如图所示。

步骤19、选“New Configuration”,点击“Next”。

步骤20、点击“Yes”。

选“Automatic Configuration”和“Redundancy when possible”,然后点击“Next”。

IBM X3850 X5服务器上安装Windows 2003 Server 阵列配置为RAID 5 级别笔记本电脑以太网口IP 192.168.70.2点击Login按钮，弹出以下界面。

步骤5、点击Continue按钮，弹出以下界面。

步骤6、点击左面菜单的Remote Control，弹出以下界面。

点击Start Remote Control inMulti-User Mode ，弹出两个界面窗口。

注意：笔记本电脑必须安装有JA V A 6版或更高版本，才能现出现正常两个窗口；如果只出现一个窗口，哪就关闭窗口，再重试步骤7。

步骤8、点击上面第二图的Add Image按钮，弹出的界面步骤9、选中m5015_win2k3_new.img驱动程序的IMG文件，然后单击打开按钮，弹出如下界面。

注意：如果安装64位的WIN2003系统就选中m5015_win2k3_64.img驱动程序的IMG文件。

勾选刚才打开的驱动前面的两个框（先选read only 再选map），弹出如下界面。

步骤11、然后在name中任意输入字符，例如a，然后点击ok按钮。

步骤12、点击ok按钮后，弹出的界面。

步骤13、上传完毕后，点击确定步骤14、点菜单中的Tools—Power—On，启动服务器，如图所示；然后把windows2003的安装光盘放入服务器光驱中。

等待片刻，弹出如下界面。

步骤16、继续等待，直至出现如下界面时按Ctrl+H，弹出配置阵列界面。

注意：如果已配置好阵列，就不用按Ctrl+H。

直接到“步骤29”。

步骤17、按Ctrl+H后出现的画面，点击“Start”按钮就可以配置阵列。

注意：根据用户要求和硬盘的情况配置阵列，阵列配置过程略。

以下是四个硬盘配置阵列5级别的过程。

点击“Start”按钮后出现如图所示。

步骤19、选“New Configuration”,点击“Next”。

步骤20、点击“Yes”。

选“Automatic Configuration”和“Redundancy when possible”,然后点击“Next”。

IBM X3850 X5服务器U盘安装Windows Server 2003 一、制作U盘驱动制作U盘驱动方法:（注意下载的工具和解压缩都是在本地硬盘就好，不要放到U盘上运行）（如果提示失败，直接点prepare按钮重试两次，一般都可以成功）下载USBKeyPrepF6阵列卡工具和RAID卡驱动下载解压缩到希望的临时目录，然后进入解压缩的目录，运行USBKeyPrepF6.exe。

vista系统中使用工具软件,需要右键点击USBKeyPrepF6.exe,选择以管理员身份运行.此时您重插U盘再双击U盘，会提示请插入磁盘驱动器，表示U盘驱动做好。

如果仍然可以打开您的U盘看到里面的文件，说明没有做好。

二、开始安装服务器：1，将U盘插在要安装的服务器后置（推荐）USB端口，重启服务器，将系统光盘放在光驱内，按F11=Boot Menu，进入启动菜单后，确认U盘有被识别到。

正常从光盘开始安装。

选择从光驱引导：2，在屏幕的底部出现信息：Press F6 if you need to install a third party SCSI or RAID driver 时，及时按下“F6”键。

3，按完"F6",后，安装程序会继续加载模块。

这是正常的。

过一会儿后，您将会看到以下信息：Setup could not determine the type of one or more mass storage devices installed in your system, or you have chosen to manually specify an adaptor.4，单击“S”，出现U盘中的驱动程序名称5，敲回车确认，红框中的信息表示驱动被加载。

回车继续安装。
