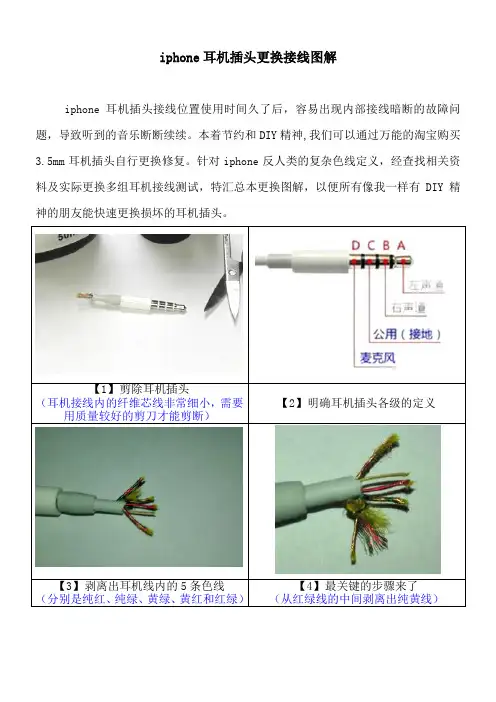

iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
【1】剪除耳机插头
（耳机接线内的纤维芯线非常细小，需要
用质量较好的剪刀才能剪断）
【2】明确耳机插头各级的定义
【3】剥离出耳机线内的5条色线
（分别是纯红、纯绿、黄绿、黄红和红绿）
【4】最关键的步骤来了
（从红绿线的中间剥离出纯黄线）
剥离出来的各色线的定义是：纯绿（左声道线）
、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
【5】按图2耳机插头各级的定义逐一将
各色线焊接至耳机插头
【6】完全焊好后的样子
(用大30w的尖嘴烙铁就可以对耳机线内的漆包线直接上锡)
【7】焊好后在焊接位置上UV胶固化绝
缘或用热缩套管收缩绝缘
【8】完全美修复
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
耳机接线图，其中1.3接地线；4.6接PTT；2接话筒；5接喇叭。
这是插座的接线序号，只要把插头中相应的序号按这个图接好就可以了。
手头有几台D2B，还有新的小八一耳话组，直接接上去耳机有声音，但是麦克传不出声音，按键开关有反应。
是否传声的动圈坏了？测量了好像没有问题？
首先确定地线，如果拆开了插头只要看那一只脚接屏蔽层就是地线了；第二步确定开关（PTT），万用表一只表笔接地线，另一只表笔分别触碰其它引脚，看哪一只在按下开关时为通即为PTT脚；第三步，万用表一只表笔接地线，另一只表笔碰其它脚，如果碰到话筒引线时，话筒应该发出声音；最后只剩耳机一条线了，应该不会难找吧。
然后再对照上面电
路图改接即可。
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。

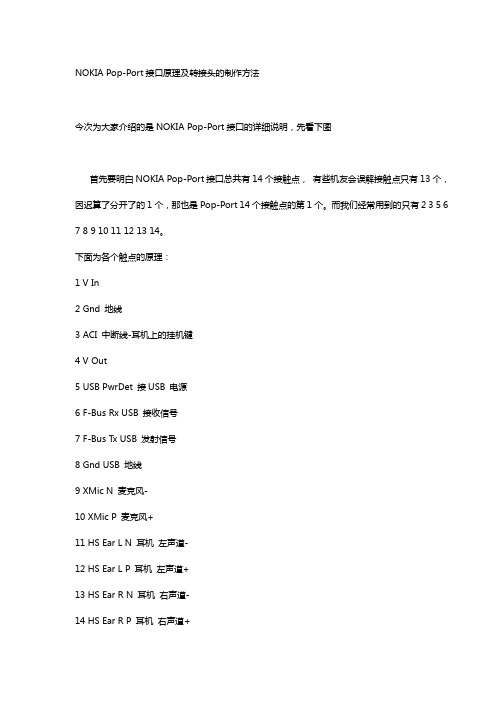

NOKIA Pop-Port接口原理及转接头的制作方法今次为大家介绍的是NOKIA Pop-Port接囗的详细说明，先看下图首先要明白NOKIA Pop-Port接囗总共有14个接触点，有些机友会误解接触点只有13个，因迟算了分开了的1个，那也是Pop-Port 14个接触点的第1个。
而我们经常用到的只有2 3 5 6 7 8 9 10 11 12 13 14。
下面为各个触点的原理：1 V In2 Gnd 地线3 ACI 中断线-耳机上的挂机键4 V Out5 USB PwrDet 接USB 电源6 F-Bus Rx USB 接收信号7 F-Bus Tx USB 发射信号8 Gnd USB 地线9 XMic N 麦克风-10 XMic P 麦克风+11 HS Ear L N 耳机左声道-12 HS Ear L P 耳机左声道+13 HS Ear R N 耳机右声道-14 HS Ear R P 耳机右声道+凡是用Pop-Port接囗的NOKIA手机，只要把2和3相连（3和11，3和13也可以，因11 13是耳机的地线，是和2是相通的）手机就会认别为接上耳机。
利用这点你便可以做出很多东西，例如为3300做一个耳机转接头、只要把转接头插上3300收音机就可以打开，当然收音不会很清晰，因收音机的天线是靠11 13来实现的，所以只要你接上耳机，耳机就会变为天线令收音质量提高。
大家也知道NOKIA有很多机型都可以利用软件解码来听MP3，但这样是没有立体声的。
就以7610来说，用标配的HS-5听MP3时只有单声道，就算接上HDS-3一样只有左边耳机有声音，而且机身喇叭还会有声音发出，十分没趣。
但大家可以利用上面的原理为7610 DIY 1个有双声道的耳机，今次就以HDS-3做例子，把HDS-3 MIC那部份拆开，分别把2和3相连，11和13相连，12和14相连，再将两个耳塞的L+ R+接到12 13，L- R-接到11 13，就这样简单一个双声道的7610耳机便大功告成了（耳机只是双声道，不是立体声的，但请相信效果真的是要好很多的了！用smartmovie看ＡＶＩ电影时，带上这耳机线，爽与不爽闭上眯埋眼想一下就知道啦，哈哈！）。
i p h o n e耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）
、纯黄色线（麦克风线）
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。
iphone耳机插头更换接线图解iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买3.5mm 耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）我在网上查,接头从头到根的定义是左右地麦我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.所以求助,那根红黄绿三色的线到底怎么接所以，这两个类型的四极耳机是不能通用的。
例如，三星的耳机插在小米上听歌，会发现人声部分变成像卡拉ok那样的伴唱声音，只有按住耳机上的通话按键不放声音才会正常，这主要就是因为GND和MIC错位导致的。
而对于两极耳机插头，是除L外全部接在GND，也即是用左声道同时传到两边耳筒播放，只有GND、L两个有效触点。
三极耳机插头，则是GND、MIC同时接在GND，有GND、R、L三个有效触点，正好够立体声信号使用。
对于手机收音机功能，实际上是通过公共接地线（GND）提供外接天线功能的。
类似地，对于3.5mm的带视频输出插头而言，顺序是GND、VIDEO、R、L。
至于线控，则是通过MIC和GND回路进行控制的。
这个对于不同系列的手机是不一样的，尽管触点位置一样，也不能保证兼容。
经过实际测试，苹果耳机用在小米上，听音乐没有问题，线控就只有中键有效，音量大小键无效，麦克风无效。
而HTC DesireHD的耳机，则是和小米完全兼容，所有的音乐控制（播放、暂停、前一首、后一首）、麦克风、通话控制（通话、挂断）全部可以正常使用。
i p h o n e耳机插头更换
接线图解
Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
iphone耳机插头更换接线图解
iphone耳机插头接线位置使用时间久了后，容易出现内部接线暗断的故障问题，导致听到的音乐断断续续。
本着节约和DIY精神,我们可以通过万能的淘宝购买耳机插头自行更换修复。
针对iphone反人类的复杂色线定义，经查找相关资料及实际更换多组耳机接线测试，特汇总本更换图解，以便所有像我一样有DIY精神的朋友能快速更换损坏的耳机插头。
剥离出来的各色线的定义是：纯绿（左声道线）、纯红（右声道线）、黄绿、黄红和红绿（公共接地）、纯黄色线（麦克风线）
我在网上查,接头从头到根的定义是左右地麦
我昨晚用万用表测了下,纯红纯绿应该是左右,黄红和绿红应该是地,于是我以为那个红黄绿三色的线是麦呢,就都接到根上了,结果今天上班测试了下,能听到声音,但是线控不好用啊.
所以求助,那根红黄绿三色的线到底怎么接。

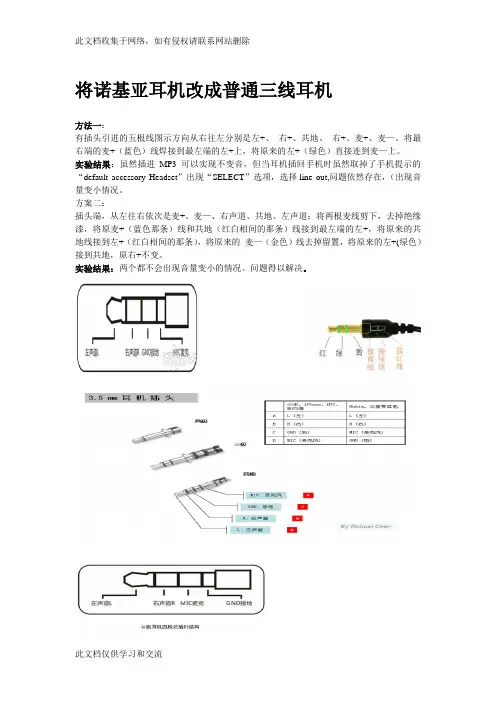

将诺基亚耳机改成普通三线耳机
方法一：
有插头引进的五根线图示方向从右往左分别是左+、右+、共地、右+、麦+、麦—。
将最右端的麦+（蓝色）线焊接到最左端的左+上，将原来的左+（绿色）直接连到麦—上。
实验结果：虽然插进MP3可以实现不变音，但当耳机插回手机时虽然取掉了手机提示的“default accessory Headset”出现“SELECT”选项，选择line out,问题依然存在，（出现音量变小情况。
方案二：
插头端，从左往右依次是麦+、麦—、右声道、共地、左声道；将两根麦线剪下，去掉绝缘漆，将原麦+（蓝色那条）线和共地（红白相间的那条）线接到最左端的左+，将原来的共地线接到左+（红白相间的那条），将原来的麦—（金色）线去掉留置，将原来的左+(绿色）接到共地，原右+不变。
实验结果：两个都不会出现音量变小的情况。
问题得以解决。
3.5 毫米耳机插座插头的构造和接线方式一、 3.5 毫米前置音频插座的构造依据英特尔对于AC97 前置音频接口的规范，机箱的前置音频面板采纳两种3.5 毫米微型插座： 1 开关型的， 2 无开关型的，见下列图：开关型的 2 和 3，4 和 5 端是两个开关，当没有插头插入时， 2 和 3，4 和 5 端是连通的，当插头插入时 2 和 3，4 和 5 端断开。
无开关的就是没有 3，4 两个开关端。
3.5 毫米插头一般可分为三芯和二芯两种，以下列图：二芯插头一般用于麦克，三芯插头一般用于立体声音耳机（有源音箱）。
此刻二芯插头极少，因此麦克也用三芯插头。
耳机和麦克插头的接线定义以下列图：麦克、耳机插头的接线以下列图：采纳三芯的麦克插头还有两种接法，以下列图：这类接法没有麦克偏置，假如与麦克插座接线配合不正确。
会不好用。
3、前置麦克连结的问题前置音频口的连结，耳机一般没有什么问题，麦克会常常出现问题，原由是有些机箱的前置麦克插座的接线方式不标准。
下列图列出了标准接线与非标准接线的差别：标准的接线有三条线：地线、麦克输入、麦克偏置。
非标准的有二条线：地线和麦克输入，把麦克偏置省了。
非标准 1 是把插座 1、3 短接，非标准 2 是 3 脚空着。
这两种的把MIC_IN 接到 JAUD1的 1 脚是能够使用的。
非标准 3 是把 2、3 短接，这类插入标准插头的麦克一定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。
4、前置音频线英特尔规范中对前置音频线也作了规定：左右声道、麦克以及 AUD_VCC/HP_ON都要成对障蔽，同时这些线还要组合在一同外层障蔽。
参照下列图：国内的机箱看不到有切合这类标准的前置音频线。
这类标准的音频线会减少扰乱，降低噪声。
市场主流低端的6（5.1 ）声道主板一般配置 3 个插孔的音频接口，这三个插孔分别是①蓝色的音频输入②绿色的音频输出③粉色的麦克输入。
这三个插孔经过软件设置能够供给 4- 或 6- 声道模拟音频输出功能。
