第五章_表面粗糙度_新国标
表示视图上构成封闭 轮廓的各表面具有相同 的表面粗糙度要求
30
二， 表面粗糙度标注代号
加工方法
加工纹理方向符号
c a d b
幅度参数代号及数值 附加参数符号及数值
加工余量
e
31
表面粗糙度要求在图形中注法
表面粗糙度轮廓单一要求标注示例
(1) 位置a处—注写表面粗糙度的单一要求，该要求不能省略。
① 上限或下限的标注：表示双向极限时应标注上限符号“U”和下限符号“ L”。 如果同一参数具有双向极限要求，在不引起歧义时，可省略“U”和 “ L” 的标注。若为单向下限值，则必需加注“ L” 。
极限判断规则及标注
(2) 最大规则
表面粗糙度参数的所有实测值均不得超过规定值。
在Ra（或Rz）后面标注“max”或“min”的标记
4、传输带和lr、ln的标注
① 传输带的标注
短滤波器—长滤波器 / Ra
(a) 标长—短滤波器
(b)标短滤波器“—”
(c)标“—”长滤波器
传输带和lr、ln的标注
② lr、ln的标注 默认评定长度不标，需要指定评定长度 ，要在幅度参数代号的后面注写取样长 度的个数。
34
(2) 位置b处—注写第二个（附加参数）表面粗糙度轮廓要求。 (3) 位置c处—注写加工方法。
(4) 位置d处—注写 所要求的表面纹理和纹理方向。
(5) 位置e处—注写 所要求的加工余量（mm）。
35
加工纹理符号及说明
36
三、极限判断规则及标注
(1) 16%规则 允许在表面粗糙度参数的所有实测值中超 过规定值的个数少于总数的16％。 默认规则，图样不标
18
5.2
表面粗糙度的评定
表面粗糙度新国标

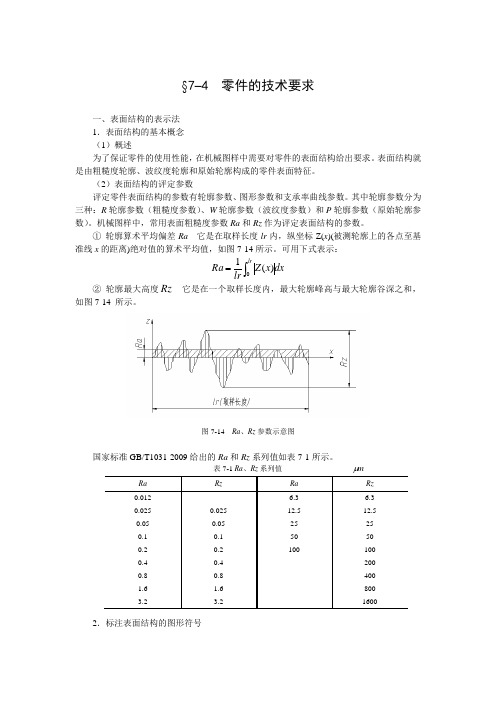

§7–4 零件的技术要求一、表面结构的表示法1．表面结构的基本概念 (1）概述为了保证零件的使用性能,在机械图样中需要对零件的表面结构给出要求。
表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。
(2)表面结构的评定参数评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数.其中轮廓参数分为三种：R 轮廓参数（粗糙度参数）、W 轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。
机械图样中，常用表面粗糙度参数Ra 和Rz 作为评定表面结构的参数.① 轮廓算术平均偏差Ra 它是在取样长度lr 内，纵坐标Z （x )(被测轮廓上的各点至基准线x 的距离)绝对值的算术平均值，如图7—14所示。
可用下式表示：dx x Z lr Ra lr⎰=0)(1② 轮廓最大高度Rz 它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图7—14 所示。
图7-14 Ra 、Rz 参数示意图国家标准GB/T1031—2009给出的Ra 和Rz 系列值如表7-1所示。
表7-1 Ra 、Rz 系列值 m μRaRzRaRz0.0126.3 6.3 0.025 0。
025 12.5 12.5 0.05 0。
05 25 25 0.1 0.1 50 50 0。
2 0。
2 100100 0。
4 0.4 200 0。
8 0。
8 400 1。
6 1。
6 800 3。
23。
216002．标注表面结构的图形符号 （1）图形符号及其含义在图样中,可以用不同的图形符号来表示对零件表面结构的不同要求。
标注表面结构的图形符号及其含义如表7-2所示。
表7—2 表面结构图形符号及其含义符号名称符号样式含义及说明基本图形符号未指定工艺方法的表面；基本图形符号仅用于简化代号标注，当通过一个注释解释时可单独使用,没有补充说明时不能单独使用扩展图形符号用去除材料的方法获得表面，如通过车、铣、刨、磨等机械加工的表面；仅当其含义是“被加工表面”时可单独使用用不去除材料的方法获得表面,如铸、锻等;也可用于保持上道工序形成的表面，不管这种状况是通过去除材料或不去除材料形成的完整图形符号在基本图形符号或扩展图形符号的长边上加一横线，用于标注表面结构特征的补充信息工件轮廓各表面图形符号当在某个视图上组成封闭轮廓的各表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上.(2）图形符号的画法及尺寸图形符号的画法如图7—15所示，表7—3列出了图形符号的尺寸。
《表面粗糙度培训》课件
详细描述
表面粗糙度对疲劳强度的影响与材料、结构和应力集中等因素有关。在某些情况下，较小的表面粗糙度可以降低 应力集中程度，提高材料的疲劳强度。然而，过度追求光滑可能导致材料表面的晶体结构发生变化，影响疲劳性 能。因此，需要在保证疲劳强度的前提下合理选择表面粗糙度。
表面粗糙度对配合性质的影响
总结词
表面粗糙度对配合性质的影响主要体现在间 隙、过盈量、紧密度等方面。适当的表面粗 糙度可以提高配合性质，保证机械零件的正 常运转。
表面粗糙度的影响因素
切削参数
切削速度、进给量、切削深度等 。
刀具参数
刀具几何参数、刀具磨损等。
工件材料
硬度、韧性等。
加工方法
铣削、车削、磨削等。
表面粗糙度的测量方法
01 比较法
通过比较样块与被测表面的触 觉或视觉比较来确定表面粗糙 度。
02 光切法
利用光切显微镜观察表面微观 不平度，通过测量反射光的干 涉条纹数来评定表面粗糙度。
成本和提高经济效益具有重要意义。
详细描述
随着科技的发展，表面粗糙度的应用范围将越来越广 泛。
05
表面粗糙度的控制与优化
表面粗糙度的控制方法
工艺参数控制
通过调整加工过程中的切 削速度、进给量等工艺参
数，控制表面粗糙度。
刀具选择与刃磨
选用合适的刀具材料和刃 磨参数，确保刀具锋利， 减小切削力，降低表面粗
03 干涉法
利用光干涉原理，通过观察干 涉条纹的移动数量来评定表面 粗糙度。
0 触针法 4利用触针划过表面，测量其微
观不平度的峰谷深度来评定表 面粗糙度。
02
表面粗糙度与机械性能
表面粗糙度对耐磨性的影响
总结词
表面粗糙度对耐磨性的影响较大，粗糙度越大，磨损越快；反之，表面越光滑 ，耐磨性越好。
表面粗糙度对疲劳强度的影响与材料、结构和应力集中等因素有关。在某些情况下，较小的表面粗糙度可以降低 应力集中程度，提高材料的疲劳强度。然而，过度追求光滑可能导致材料表面的晶体结构发生变化，影响疲劳性 能。因此，需要在保证疲劳强度的前提下合理选择表面粗糙度。
表面粗糙度对配合性质的影响
总结词
表面粗糙度对配合性质的影响主要体现在间 隙、过盈量、紧密度等方面。适当的表面粗 糙度可以提高配合性质，保证机械零件的正 常运转。
表面粗糙度的影响因素
切削参数
切削速度、进给量、切削深度等 。
刀具参数
刀具几何参数、刀具磨损等。
工件材料
硬度、韧性等。
加工方法
铣削、车削、磨削等。
表面粗糙度的测量方法
01 比较法
通过比较样块与被测表面的触 觉或视觉比较来确定表面粗糙 度。
02 光切法
利用光切显微镜观察表面微观 不平度，通过测量反射光的干 涉条纹数来评定表面粗糙度。
成本和提高经济效益具有重要意义。
详细描述
随着科技的发展，表面粗糙度的应用范围将越来越广 泛。
05
表面粗糙度的控制与优化
表面粗糙度的控制方法
工艺参数控制
通过调整加工过程中的切 削速度、进给量等工艺参
数，控制表面粗糙度。
刀具选择与刃磨
选用合适的刀具材料和刃 磨参数，确保刀具锋利， 减小切削力，降低表面粗
03 干涉法
利用光干涉原理，通过观察干 涉条纹的移动数量来评定表面 粗糙度。
0 触针法 4利用触针划过表面，测量其微
观不平度的峰谷深度来评定表 面粗糙度。
02
表面粗糙度与机械性能
表面粗糙度对耐磨性的影响
总结词
表面粗糙度对耐磨性的影响较大，粗糙度越大，磨损越快；反之，表面越光滑 ，耐磨性越好。
表面粗糙度新国标
(4) 位置d，注写表面纹理和方向。注写所要求的表面纹理和纹 理的方向，如“＝”、“X”、“M”等。
(5) 位置e，注写加工余量。
3
公差与测量技术
第4章 表面粗糙度与检测
4.4.2 表面结构要求在图样中的注法
1．表面结构符号、代号的标注位置与方向
• 总的原则是使表面结构的注写和读取方向与尺寸的注写和读 取方向一致。
⑴ 标注在轮廓线上或指引线上
• 其符号应从材料外指向并接触表面。必要时，表面结构符号 也可用带箭头或黑点的指引线引出标注。
4
公差与测量技术
⑵ 标注在特征尺寸的尺寸线上 ⑶ 标注在形位公差的框格上
第4章 表面粗糙度与检测
5
公差与测量技术
⑷ 标注在延长线上 ⑸ 标注在圆柱和棱柱表面上
第4章 表面粗糙度与检测
表面粗糙度新国标
面结构符号、代号及其注法
4.4.1 表面结构的符号和代号
1.表面结构的图形符号：
2
公差与测量技术
2.表面结构完整图形符号 的组成
第4章 表面粗糙度与检测
(1) 位置a，注写表面结构的单一要求。标注表面结构参数代号、 极限值和传输带或取样长度。为了避免误解，在参数代号和 极限值间应插入空格。传输带或取样长度后应有一斜线“/”， 之后是表面结构参数代号，最后是数值。
6
公差与测量技术
第4章 表面粗糙度与检测
2．表面结构要求的简化注法
1） 有相同表面结构要求的简化注法 • 其表面结构要求可统一标注在图样的标题栏附近。
7
公差与测量技术
第4章 表面粗糙度与检测
2） 多个表面有共同要求的注法 (1) 用带字母的完整符号的简化注法。可用带字母的完整符号，
(5) 位置e，注写加工余量。
3
公差与测量技术
第4章 表面粗糙度与检测
4.4.2 表面结构要求在图样中的注法
1．表面结构符号、代号的标注位置与方向
• 总的原则是使表面结构的注写和读取方向与尺寸的注写和读 取方向一致。
⑴ 标注在轮廓线上或指引线上
• 其符号应从材料外指向并接触表面。必要时，表面结构符号 也可用带箭头或黑点的指引线引出标注。
4
公差与测量技术
⑵ 标注在特征尺寸的尺寸线上 ⑶ 标注在形位公差的框格上
第4章 表面粗糙度与检测
5
公差与测量技术
⑷ 标注在延长线上 ⑸ 标注在圆柱和棱柱表面上
第4章 表面粗糙度与检测
表面粗糙度新国标
面结构符号、代号及其注法
4.4.1 表面结构的符号和代号
1.表面结构的图形符号：
2
公差与测量技术
2.表面结构完整图形符号 的组成
第4章 表面粗糙度与检测
(1) 位置a，注写表面结构的单一要求。标注表面结构参数代号、 极限值和传输带或取样长度。为了避免误解，在参数代号和 极限值间应插入空格。传输带或取样长度后应有一斜线“/”， 之后是表面结构参数代号，最后是数值。
6
公差与测量技术
第4章 表面粗糙度与检测
2．表面结构要求的简化注法
1） 有相同表面结构要求的简化注法 • 其表面结构要求可统一标注在图样的标题栏附近。
7
公差与测量技术
第4章 表面粗糙度与检测
2） 多个表面有共同要求的注法 (1) 用带字母的完整符号的简化注法。可用带字母的完整符号，
表面粗超度新国标
§7–4 零件的技术要求一、表面结构的表示法1．表面结构的基本概念 （1）概述为了保证零件的使用性能，在机械图样中需要对零件的表面结构给出要求。
表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。
（2）表面结构的评定参数评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数。
其中轮廓参数分为三种：R 轮廓参数（粗糙度参数）、W 轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。
机械图样中，常用表面粗糙度参数Ra 和Rz 作为评定表面结构的参数。
① 轮廓算术平均偏差Ra 它是在取样长度lr 内，纵坐标Z(x )(被测轮廓上的各点至基准线x 的距离)绝对值的算术平均值，如图7-14所示。
可用下式表示：dx x Z lr Ra lr⎰=0)(1② 轮廓最大高度Rz 它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图7-14 所示。
图7-14 Ra 、Rz 参数示意图国家标准GB/T1031-2009给出的Ra 和Rz 系列值如表7-1所示。
表7-1 Ra 、Rz 系列值 m μ2．标注表面结构的图形符号（1）图形符号及其含义在图样中，可以用不同的图形符号来表示对零件表面结构的不同要求。
标注表面结构的图形符号及其含义如表7-2所示。
表7-2 表面结构图形符号及其含义（2）图形符号的画法及尺寸图形符号的画法如图7-15所示，表7-3列出了图形符号的尺寸。
图7-15 图形符号的画法表7-3 图形符号的尺寸 mm注：H 2取决于标注内容标注表面结构参数时应使用完整图形符号；在完整图形符号中注写了参数代号、极限值等要求后，称为表面结构代号。
表面结构代号示例见表7-4 。
表7-4 表面结构代号示例3．表面结构要求在图样中的标注表面结构要求在图样中的标注实例如表7-5所示。
表7-5 表面结构要求在图样中的标注实例(b)(b)。
ISO 1302 表面粗糙度、波纹度、原始轮廓讲义收集资料
• 3．1．9 取样长度sampling length lp、
lr、lw 用于判别被评定轮廓的不规则特 征的X轴向上的长度。 注：评定长度 粗糙度和渡纹度轮廓的取样长度lr和lw在 数值上分别与轮廓滤波器λc和λf的标志波 长相等。原始 轮廓的取样长度lp则与 评定长度相等。
• 3．1．10 评定长度 evaluation length
图4 对周边各面有相同的表面结构要求的注法
三、 表面结构完整图形符号的组 成
• 1概述 • 为了明确表面结构要求，除了标注表面结
构参数和数值外，必要时应标注补充要求， 补充要求包括传输带、取样长度、加工工 艺、表面纹理及方向、加工余量等。为了 保证表面的功能特征，应对表面结构参数 规定不同要求。
2 表面结构补充要求的注写位置
波纹度轮廓是对原始轮廓连续应用λf和
λc两个滤波器以后形成的轮廓。采用λf滤 波器抑制长波成分，而采用λc滤波器抑
制短波成分。这是故意修正的轮廓。
注 l 在运用分离波纹度轮廓的λf，滤波器以前．应首选 通过最小二乘法的最佳拟合从总轮廓中提取标称的形 状。对于 圆的标称形式，建议将半径也包含在最小 二乘的优化计算中，而不是保持固定的标称值。这个 分离波纹度轮廓的 过程限定了理想的波纹度运算操 作。
2 波纹度轮廓的传输频带是由λf和λc轮廓滤波器来限
定的。 3 波纹度轮廓是评定波纹度轮廓参数的基础。
表面结构的符号
• 1. 基本图形符号 basic graphical
symbol
• 表示对表面结构有要求的图形符号,简称基本符 号（见图1）。
•
• 图1 表面结构的基本图形符号
• 2. 扩展图形符号 expanded graphical
第3章 表面粗糙度及测量新国标
波距（波形起伏间距）λ
2、表面粗糙度轮廓形成的原因： 1）加工过程中的刀痕 2）切屑分离时的塑性变形 3）刀具与已加工表面间的摩擦 4）工艺系统的高频振动
表面越粗糙，摩擦阻力越大，磨损越快，耐磨性越差，但过分 光滑，反而增加摩擦磨损。零件应规定合理的表面粗糙度。
左图：有相对运动时，两 表面的凸峰相互搓切，形 成阻力。另一方面，由于 凸峰接触，接触面减小， 单位面积压力增加，磨损 增加。 右图：初期磨损阶段，凸 峰磨损较快，正常磨损阶 段(t2)，接触面积较大，经 过t2后，表面磨光，产生 分子亲和力，磨损加剧。
二、表面粗糙度轮廓的中线
中线(Mean Line):具有几何轮廓形状并划分轮廓的基准线。 1、轮廓的最小二乘中线 在一个取样长度lr范围内，最小二乘中线使轮廓上各点 到该线的距离的平方和为最小。
2、轮廓的算术平均中线 轮廓算术平均中线使划分的轮廓的上半部分面积等于下 半部分面积。
三、表面粗糙轮廓的评定参数 1、幅度特性参数----主参数 （1） 轮廓算术平均偏差Ra:在一个取样长度内，被测实际 轮廓上各点至基准线的距离 的绝对值的算术平均值。
3、表面粗糙度对零件工作性能的影响 对摩擦和磨损的影响：
对配合性能的影响 表面越粗糙，配合性越不稳定。对于有相对运动的间隙 配合，工作时易于磨损，间隙增大；对于过盈配合，装 配压合时，粗糙表面波峰被挤平，实际有效过盈减小。
对疲劳强度的影响
表面越粗糙波谷越深且底部圆弧半径越小，越容易产生应 力集中，对承受交变载荷的零件波谷的位置易出现疲劳裂 纹。
重点：
1、表面粗糙度的幅度特征参数的意义及计算方法； 2、表面粗糙度评定参数的选择； 3、表面粗糙度的符号及标注方法；
难点：
2、表面粗糙度轮廓形成的原因： 1）加工过程中的刀痕 2）切屑分离时的塑性变形 3）刀具与已加工表面间的摩擦 4）工艺系统的高频振动
表面越粗糙，摩擦阻力越大，磨损越快，耐磨性越差，但过分 光滑，反而增加摩擦磨损。零件应规定合理的表面粗糙度。
左图：有相对运动时，两 表面的凸峰相互搓切，形 成阻力。另一方面，由于 凸峰接触，接触面减小， 单位面积压力增加，磨损 增加。 右图：初期磨损阶段，凸 峰磨损较快，正常磨损阶 段(t2)，接触面积较大，经 过t2后，表面磨光，产生 分子亲和力，磨损加剧。
二、表面粗糙度轮廓的中线
中线(Mean Line):具有几何轮廓形状并划分轮廓的基准线。 1、轮廓的最小二乘中线 在一个取样长度lr范围内，最小二乘中线使轮廓上各点 到该线的距离的平方和为最小。
2、轮廓的算术平均中线 轮廓算术平均中线使划分的轮廓的上半部分面积等于下 半部分面积。
三、表面粗糙轮廓的评定参数 1、幅度特性参数----主参数 （1） 轮廓算术平均偏差Ra:在一个取样长度内，被测实际 轮廓上各点至基准线的距离 的绝对值的算术平均值。
3、表面粗糙度对零件工作性能的影响 对摩擦和磨损的影响：
对配合性能的影响 表面越粗糙，配合性越不稳定。对于有相对运动的间隙 配合，工作时易于磨损，间隙增大；对于过盈配合，装 配压合时，粗糙表面波峰被挤平，实际有效过盈减小。
对疲劳强度的影响
表面越粗糙波谷越深且底部圆弧半径越小，越容易产生应 力集中，对承受交变载荷的零件波谷的位置易出现疲劳裂 纹。
重点：
1、表面粗糙度的幅度特征参数的意义及计算方法； 2、表面粗糙度评定参数的选择； 3、表面粗糙度的符号及标注方法；
难点：
表面粗糙度新国标
§7–4 零件的技术要求一、表面结构的表示法1．表面结构的基本概念 （1）概述为了保证零件的使用性能，在机械图样中需要对零件的表面结构给出要求。
表面结构就是由粗糙度轮廓、波纹度轮廓和原始轮廓构成的零件表面特征。
（2）表面结构的评定参数评定零件表面结构的参数有轮廓参数、图形参数和支承率曲线参数。
其中轮廓参数分为三种：R 轮廓参数（粗糙度参数）、W 轮廓参数（波纹度参数）和P 轮廓参数（原始轮廓参数）。
机械图样中，常用表面粗糙度参数Ra 和Rz 作为评定表面结构的参数。
① 轮廓算术平均偏差Ra 它是在取样长度lr 内，纵坐标Z(x )(被测轮廓上的各点至基准线x 的距离)绝对值的算术平均值，如图7-14所示。
可用下式表示：dx x Z lr Ra lr⎰=0)(1② 轮廓最大高度Rz 它是在一个取样长度内，最大轮廓峰高与最大轮廓谷深之和，如图7-14 所示。
图7-14 Ra 、Rz 参数示意图国家标准GB/T1031-2009给出的Ra 和Rz 系列值如表7-1所示。
表7-1 Ra 、Rz 系列值 m μRa Rz Ra Rz 0.012 6.3 6.3 0.025 0.025 12.5 12.5 0.05 0.05 25 25 0.1 0.1 50 50 0.2 0.2 100 100 0.4 0.4 200 0.8 0.8 400 1.6 1.6 800 3.23.216002．标注表面结构的图形符号（1）图形符号及其含义在图样中，可以用不同的图形符号来表示对零件表面结构的不同要求。
标注表面结构的图形符号及其含义如表7-2所示。
表7-2 表面结构图形符号及其含义符号名称符号样式含义及说明基本图形符号未指定工艺方法的表面；基本图形符号仅用于简化代号标注，当通过一个注释解释时可单独使用，没有补充说明时不能单独使用扩展图形符号用去除材料的方法获得表面，如通过车、铣、刨、磨等机械加工的表面；仅当其含义是“被加工表面”时可单独使用用不去除材料的方法获得表面，如铸、锻等；也可用于保持上道工序形成的表面，不管这种状况是通过去除材料或不去除材料形成的完整图形符号在基本图形符号或扩展图形符号的长边上加一横线，用于标注表面结构特征的补充信息工件轮廓各表面图形符号当在某个视图上组成封闭轮廓的各表面有相同的表面结构要求时，应在完整图形符号上加一圆圈，标注在图样中工件的封闭轮廓线上。
3-表面粗糙度(新标准)
C2 Ra 6.3
必要时，表面结构符号可用带箭头 或黑点的指引线引出标注
Ra 1.6 Ra 1.6
键槽的表面结构标注
C2
Ra 6.3 Ra 6.3
A
AHale Waihona Puke AARa 6.3大多数表面有相同表面结构要求的 简化注法
Ra 6.3
Ra 1.6
Ra 3.2
( )
Ra 6.3
Ra 1.6
)
大多数表面有相同表面结构要求的 简化注法
用不去除材料方法 获得的表面粗糙度， Ra的上限值为 3.2μm
Ra的数值(μm)
100 50 25 12.5 6.3 3.2 1.6 0.8
0.4
0.2
0.1
0.05
表面加工纹理
=
X
R
C
P
表面结构可注在轮廓线及其延长线上， 或注在尺寸线、指引线和形位公差的框格上。
Ra 12.5 Ra 6.3 Ra 1.6
12.5 微见刀痕 6.3 3.2 1.6 0.8 可见加工痕迹 微见加工痕迹 看不见加工痕迹 可辨加工痕迹方向 微辨加工痕迹方向 不可辨加工痕迹方向
0.4
0.2
0.10 暗光泽面 0.05 亮光泽面 0.025 镜状光泽面 0.012 雾状镜面 研磨、抛光、超级精 细研磨等
精密量具的表面、极重要零件的摩擦 面，如气缸的内表面、精密机床的主 轴颈、坐标镗床的主轴颈等
作业
P45 1、2 P52 P53
Ra 3.2 Ra 3.2
Ra 1.6
Ø
Ra 1.6
Ra 0.4
Ø
Ø
Ra 12.5
Ra 12.5
(
Ra 3.2
表面粗糙度培训资料69页PPT
66、节制使快乐增加并使享受加强。 ——德 谟克利 特 67、今天应做的事没有做，明天再早也 是耽误 了。— —裴斯 泰洛齐 68、决定一个人的一生，以及整个命运 的，只 是一瞬 之间。 ——歌 德 69、懒人无法享受休息之乐。——拉布 克 70、浪费时间是一桩大罪过。——卢梭
表面粗糙度培训资料
1、合法而稳定的权力在使用得当时很 少遇到 抵抗。 ——塞 ·约翰 逊 2、权力会使人渐渐失去温厚善良的美 德。— —伯克
3、最大限度地行使权力总是令人反感 ；权力 不易确 定之处 始终存 在着危 险。— —塞·约翰逊 4、权力会奴化一切。——塔西佗
5、虽然权力是一头固执的熊，可是金 子可以 拉着它 的鼻子 走。— —莎士 比
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
① 要求去除材料的图形符号 在基本图形符号上加一短横，表示指定表面是用去除材料的方法获
得，如通过机械加工获得的表面（见图 2）。 ② 不允许去除材料的图形符号 在基本图形符号上加一个圆圈，表示指定表面是用不去除材料方法
获得，如图 3所示。
1.3 完整图形符号 当要求标注表面结构特征的补充信息时，应在如图 1 ～图 3所示的
符号
意 义及说明 用任何方法获得的表面 （单独使用无意义）
用去除材料的方法获得的表面
用不去除材料的方法获得的表面
横线上用于标注有关参数和说明
表示所有表面具有相同的表面粗糙 度要求
2.表面结构完整图形符号的组成 表面结构完整图形符号由标注的表面结构和参数以及标注的补充
要求组成，补充要求包括传输带、取样长度、加工工艺、表面纹理及 方向、加工余量等。
4.2 表面结构的标注示例 4.2.1 标注在轮廓线上或指引线上
表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触 表面。必要时，表面结构符号也可用带箭头或黑点的指引线引出标注 (见图 8、图 9）。
4.2.2 标注在特征尺寸的尺寸线上 在不致引起误解时，表面结构要求可以标注在给定的尺寸线上(见
图形符号的长边上加一横线（见图 4）。
1.4 工件轮廓各表面的图形符号 当在图样某个视图上构成封闭轮廓的各表面有相同的表面结构要求
时，应在图 4的完整图形符号上加一圆圈，标注在图样中工件的封闭轮 廓线上，如图 5所示。如果标注会引起歧义时，各表面应分别标注。
1.5 表面结构(粗糙度)符号的尺寸及说明
表面结构(粗糙度)符号的尺寸 基本符号:
H2 H1
60° 60°
H1 ≈1.4h H2=2 H1 h —— 字高
数字与字母高度 2.5 3.5 5
7 10
符号的线宽
0.25 0.35 0.5 0.7 1
高度H1 高度H2
3.5 5 7 7.5 10.5 15
10 14 21 30
表面结构(粗糙度)符号说明
用去除材料的方法获得的表面, Ra的上限值为3.2mm，加
工பைடு நூலகம்法为铣制。
3.表面结构参数标注及含义解释
4.表面结构参数的标注示例 4.1 表面结构(粗糙度)的标注原则
总的原则是根据GB/T 4458.4的规定，使表面结构的注写读取方向与 尺寸的注写读取方向一致(见图 7),即视图中的右侧和底面部分不能直 接用符号指向表面，而是用引线引出再标注，且引线前端是箭头。
在完整符号中，对表面结构的单一要求(表面结构参数代号及其极 限值)和补充要求应注写在图 6所示的指定位置。
a 处标注表面结构参数代号及其极限 值； b 处注写更多的表面结构参数要求； c 处注写加工方法、表面处理、其它工 艺要求； d 处注写加工纹理和方向； e 处注写加工余量值。
图 6 补充要素的注写位置(a~e)
图 10）。
4.2.3 标注在形位公差的框格上 表面结构要求可以标注在形位公差的框格上，如图 11a）和b）。
4.2.4 标注在圆柱和棱柱表面上 圆柱和棱柱表面的表面结构要求只标注一次(见图 12）。如果每
个棱柱表面有不同的表面结构要求，则应分别单独标注(见图 13）。
4.3 表面结构要求的简化注法
首先把ProE安装目录text文件夹中的config.pro文件内的 pro_symbol_dir选项的值 \\rdserver2\proelib\标曜准贾中形文目块閈\ 改为\\rdserver2\proelib\表面结构的图形符号\，或直接去系统中拷贝 config.pro文件放到Proe安装目录text的文件夹中，这样在做ProE工程 图时，就能找到系统中的用户符号(见如下附图)。
如果在工件的多数(包括全部)表面有相同的表面结构要求，则其表面结 构要求可统一标注在图样的标题栏附近。此时(除全部表面有相同要求的情 况外)，表面结构要求的符号后面应有：
——在圆括号内给出无任何其他标注的基本符号(见图 14）； ——在圆括号内给出不同的表面结构要求(见图 15）
5.表面结构参数符号在ProE工程图上的应用 5.1 链接系统表面结构(粗糙度)的符号库
选择符号的放置类型(见如下附图)。
符号参数文本值的选择(见如下附图)。
视图中的右侧和底面部分不能直接用符号指向表面，而是用引线引出 再标注，且引线前端是箭头(见如下附图)。
END 谢谢！
表面结构(粗糙度)新国标 的培训资料
—— GB/T 131-2006 表面结构表示方法
研发中心标准化科
向品辉
表面结构（粗糙度）的图形符号及其标注
（ GB/T 131 － 2006 ）
1. 表面结构（原国标称为表面粗糙度）的符号 1.1 基本图形符号
基本图形符号是由两条不等长的与标注表面成60°夹角的直线构 成，如图 1所示的基本图形符号仅用于简化代号标注（图 23、图 26） 没有补充说明时不能单独使用。 1.2 扩展图形符号
点击此处， 出现定制符号对话框， 再点浏览，就能看到
用户符号。
5.2 系统表面结构(粗糙度)符号库的应用 在做ProE工程图时要使用带参数的表面结构符号，即任何方法获
得的表面用new_standerd.sym文件的符号，去除材料获得的表面用
new_standerd1.sym文件的符号，不去除材料获得的表面用 new_standerd2.sym文件的符号(见如下附图)。
得，如通过机械加工获得的表面（见图 2）。 ② 不允许去除材料的图形符号 在基本图形符号上加一个圆圈，表示指定表面是用不去除材料方法
获得，如图 3所示。
1.3 完整图形符号 当要求标注表面结构特征的补充信息时，应在如图 1 ～图 3所示的
符号
意 义及说明 用任何方法获得的表面 （单独使用无意义）
用去除材料的方法获得的表面
用不去除材料的方法获得的表面
横线上用于标注有关参数和说明
表示所有表面具有相同的表面粗糙 度要求
2.表面结构完整图形符号的组成 表面结构完整图形符号由标注的表面结构和参数以及标注的补充
要求组成，补充要求包括传输带、取样长度、加工工艺、表面纹理及 方向、加工余量等。
4.2 表面结构的标注示例 4.2.1 标注在轮廓线上或指引线上
表面结构要求可标注在轮廓线上，其符号应从材料外指向并接触 表面。必要时，表面结构符号也可用带箭头或黑点的指引线引出标注 (见图 8、图 9）。
4.2.2 标注在特征尺寸的尺寸线上 在不致引起误解时，表面结构要求可以标注在给定的尺寸线上(见
图形符号的长边上加一横线（见图 4）。
1.4 工件轮廓各表面的图形符号 当在图样某个视图上构成封闭轮廓的各表面有相同的表面结构要求
时，应在图 4的完整图形符号上加一圆圈，标注在图样中工件的封闭轮 廓线上，如图 5所示。如果标注会引起歧义时，各表面应分别标注。
1.5 表面结构(粗糙度)符号的尺寸及说明
表面结构(粗糙度)符号的尺寸 基本符号:
H2 H1
60° 60°
H1 ≈1.4h H2=2 H1 h —— 字高
数字与字母高度 2.5 3.5 5
7 10
符号的线宽
0.25 0.35 0.5 0.7 1
高度H1 高度H2
3.5 5 7 7.5 10.5 15
10 14 21 30
表面结构(粗糙度)符号说明
用去除材料的方法获得的表面, Ra的上限值为3.2mm，加
工பைடு நூலகம்法为铣制。
3.表面结构参数标注及含义解释
4.表面结构参数的标注示例 4.1 表面结构(粗糙度)的标注原则
总的原则是根据GB/T 4458.4的规定，使表面结构的注写读取方向与 尺寸的注写读取方向一致(见图 7),即视图中的右侧和底面部分不能直 接用符号指向表面，而是用引线引出再标注，且引线前端是箭头。
在完整符号中，对表面结构的单一要求(表面结构参数代号及其极 限值)和补充要求应注写在图 6所示的指定位置。
a 处标注表面结构参数代号及其极限 值； b 处注写更多的表面结构参数要求； c 处注写加工方法、表面处理、其它工 艺要求； d 处注写加工纹理和方向； e 处注写加工余量值。
图 6 补充要素的注写位置(a~e)
图 10）。
4.2.3 标注在形位公差的框格上 表面结构要求可以标注在形位公差的框格上，如图 11a）和b）。
4.2.4 标注在圆柱和棱柱表面上 圆柱和棱柱表面的表面结构要求只标注一次(见图 12）。如果每
个棱柱表面有不同的表面结构要求，则应分别单独标注(见图 13）。
4.3 表面结构要求的简化注法
首先把ProE安装目录text文件夹中的config.pro文件内的 pro_symbol_dir选项的值 \\rdserver2\proelib\标曜准贾中形文目块閈\ 改为\\rdserver2\proelib\表面结构的图形符号\，或直接去系统中拷贝 config.pro文件放到Proe安装目录text的文件夹中，这样在做ProE工程 图时，就能找到系统中的用户符号(见如下附图)。
如果在工件的多数(包括全部)表面有相同的表面结构要求，则其表面结 构要求可统一标注在图样的标题栏附近。此时(除全部表面有相同要求的情 况外)，表面结构要求的符号后面应有：
——在圆括号内给出无任何其他标注的基本符号(见图 14）； ——在圆括号内给出不同的表面结构要求(见图 15）
5.表面结构参数符号在ProE工程图上的应用 5.1 链接系统表面结构(粗糙度)的符号库
选择符号的放置类型(见如下附图)。
符号参数文本值的选择(见如下附图)。
视图中的右侧和底面部分不能直接用符号指向表面，而是用引线引出 再标注，且引线前端是箭头(见如下附图)。
END 谢谢！
表面结构(粗糙度)新国标 的培训资料
—— GB/T 131-2006 表面结构表示方法
研发中心标准化科
向品辉
表面结构（粗糙度）的图形符号及其标注
（ GB/T 131 － 2006 ）
1. 表面结构（原国标称为表面粗糙度）的符号 1.1 基本图形符号
基本图形符号是由两条不等长的与标注表面成60°夹角的直线构 成，如图 1所示的基本图形符号仅用于简化代号标注（图 23、图 26） 没有补充说明时不能单独使用。 1.2 扩展图形符号
点击此处， 出现定制符号对话框， 再点浏览，就能看到
用户符号。
5.2 系统表面结构(粗糙度)符号库的应用 在做ProE工程图时要使用带参数的表面结构符号，即任何方法获
得的表面用new_standerd.sym文件的符号，去除材料获得的表面用
new_standerd1.sym文件的符号，不去除材料获得的表面用 new_standerd2.sym文件的符号(见如下附图)。
