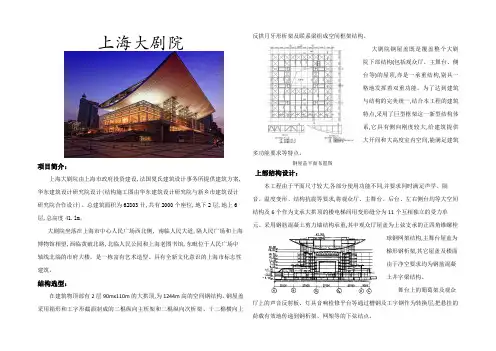

上海大剧院项目简介：上海大剧院由上海市政府投资建设,法国夏氏建筑设计事务所提供建筑方案,华东建筑设计研究院设计(结构施工图由华东建筑设计研究院与新乡市建筑设计研究院合作设计)。
总建筑面积为62803廿,共有2000个座位,地下2层,地上6层,总高度41.lm。
大剧院坐落在上海市中心人民广场西北侧, 南临人民大道,隔人民广场和上海博物馆相望,西临黄破北路,北临人民公园和上海老图书馆,东毗位于人民广场中轴线北端的市府大楼，是一栋富有艺术造型、具有全新文化意识的上海市标志性建筑。
结构选型：在建筑物顶部有2层90mx110m的大拱顶,为1244m高的空间钢结构。
钢屋盖采用箱形和工字形截面制成的二棍纵向主析架和二棍纵向次析架、十二棉横向上反拱月牙形析架及联系梁组成空间框架结构。
大剧院钢屋盖既是覆盖整个大剧院下部结构(包括观众厅、主舞台、侧台等)的屋顶,亦是一承重结构,别具一格地发挥着双重功能。
为了达到建筑与结构的完美统一,结合本工程的建筑特点,采用了巨型框架这一新型结构体系,它具有侧向刚度较大,给建筑提供大开间和大高度室内空间,能满足建筑多功能要求等特点。
钢屋盖平面布置图上部结构设计：本工程由于平面尺寸较大,各部分使用功能不同,并要求同时满足声学、隔音、温度变形、结构抗震等要求,将观众厅、主舞台、后台、左右侧台均等大空间结构及6个作为支承大拱顶的楼电梯间用变形缝分为11个互相独立的受力单元。
采用钢筋混凝土剪力墙结构承重,其中观众厅屋盖为上弦支承的正四角锥螺栓球钢网架结构,主舞台屋盖为梯形钢析架,其它屋盖及楼面由于净空要求均为钢筋混凝土井字梁结构。
舞台上的葡萄架及观众厅上的声音反射板、灯具音响检修平台等通过槽钢及工字钢作为转换层,把悬挂的荷载有效地传递到钢析架、网架等的下弦结点。
横剖面图钢屋盖整体提升：在综合比较“高空组装,分段整体水平移位”及“分段制作,地面组装、整体提升”两种方案后,采用整体提升这一先进而成熟的施工安装方案。
上海大剧院建筑设计方案上海大剧院是位于上海浦东新区的一座世界级的综合性文化艺术中心，是国内最大的舞台剧院之一。
1966年开始筹建，1994年正式开工，2003年完成建设并对外开放。
该建筑设计方案是由上海市政府委托法国著名建筑师让·马丁·法尔克设计的，下面将详细介绍该方案。
上海大剧院的整体设计风格十分独特，融合了现代艺术与传统文化元素。
建筑外观呈现出流线型的曲线造型，给人一种动感和流动感。
大剧院被设计成了三个独立的建筑单元，包括一个大剧场、一个小剧场和一个戏剧学院。
这种设计通过不同功能的区分，同时又能够灵活地提供舞台剧演出的需求。
大剧场是整个乐园最宏伟的部分，可以容纳约1,800名观众。
在剧院内部，观众席的设计采用了梯度座位，使每个观众都能够拥有良好的视角和听觉效果。
舞台设计采用了可变的舞台供观众和表演者提供更好的互动和视觉效果。
此外，大剧场的墙壁装饰采用了木制材料，让观众在接触到环境的同时，也能感受到传统文化的魅力。
小剧场是大剧院的附属场所，可容纳约700名观众。
与大剧场不同，小剧场的设计更为简约，可以灵活地适应不同类型的演出需求。
同样，小剧场的舞台也是多变的，让观众可以更加亲近演员和演出。
戏剧学院是大剧院的培训和教育中心，为学生提供专业的戏剧培训和研究机会。
学院的设计延续了大剧院的建筑风格，同时增加了实验性的元素，让学生在创造性的环境中学习和成长。
除了建筑设计外，上海大剧院还注重环境保护和可持续发展。
剧院采用了大量的节能措施，例如使用太阳能热水系统、雨水收集系统等，以减少对环境的影响。
此外，剧院还拥有美丽的园林景观，提供给观众和演员一个愉悦和放松的环境。
总的来说，上海大剧院的建筑设计方案通过独特的外观、合理的功能布局以及环保节能的理念，为观众和演员提供了一个世界级的艺术体验场所。
这座建筑不仅是上海的文化地标，也是中国现代建筑设计的典范之一。
它的完美结合了艺术和科技，展现了中国文化与世界交流融通的精神。
国家大剧院上海大剧院剧场标准国家大剧院和上海大剧院是中国两个著名的剧院，它们代表了中国丰富的戏剧文化和艺术表现形式。
这两座剧院具有一定的标准，下面将详细介绍。
首先，国家大剧院位于北京市中心的西长安街上，占地面积达到了12.2万平方米，建筑面积约为15.8万平方米，整体设计为半地下、地上五层，独特的外观形状由金属和玻璃构成，犹如一个巨大的鸟巢。
这座剧院被誉为中国最先进的剧院，它拥有音乐厅、歌剧院和戏剧院三个主要场馆，以及排练厅、练功房等配套设施。
其中，音乐厅可容纳约2000名观众，歌剧院可容纳约2442名观众，戏剧院可容纳约1038名观众。
这些场馆不仅配备了高科技的音响设备和舞台灯光设施，还完成了观众席的舒适设计，确保观众在观赏演出时获得最佳的体验。
国家大剧院每年都会举办各种形式的艺术节目，不仅包括国内优秀的戏曲演出，还有国际知名的音乐会、音乐剧、舞蹈演出等等。
这里举行的演出形式多样，涵盖了戏剧、音乐、舞蹈等多个艺术门类，不仅展示了中国丰富的戏剧资源，也向世界展示了中国的现代化剧院。
与国家大剧院不同的是，上海大剧院位于上海市黄浦区的南京东路，是目前中国最大的剧院之一。
它的总建筑面积达到了上万平方米，拥有观众席、舞台和后台设施等。
剧院的设计及装修融入了中国传统文化元素，展现出独特的艺术魅力。
上海大剧院的舞台装置和设备都是现代化水平，能够满足不同形式的演出需求，例如音乐剧、歌剧、舞蹈、话剧等等。
上海大剧院每年举办大量的演出，吸引了众多观众的关注。
海内外的剧团及艺术家都乐于前来表演，形成了剧院文化交流的独特氛围。
无论是国内还是国际知名的演出，上海大剧院都能给观众带来全新的视听盛宴。
总结来说，国家大剧院和上海大剧院都是具有标准的现代化大剧院。
它们不仅提供了优质的演出场地和设备，还举办了丰富多样的艺术节目。
这些剧院的建设与运营，为中国戏剧事业的发展做出了积极的贡献，也为观众带来了精彩且多元化的艺术享受。
无论是国内观众还是国际观众，都能在这些标准剧场中感受到中国丰富的文化内涵和艺术魅力。
上海大剧院建筑声学设计上海大剧院是一座位于上海市黄浦区的大型民营综合剧院，始建于2004年，2024年正式对外开放。
作为上海市重点文化工程之一，上海大剧院的建筑设计引起了广泛的关注。
建筑声学设计是其中一个重要的方面，对于一个剧院来说，声学设计能够直接影响观众的听觉体验。
下面将详细介绍上海大剧院的建筑声学设计。
首先，上海大剧院建筑采用了现代化的声学设计理念和技术，力求达到最佳的音质效果。
建筑声学设计主要包括声学分析、声学参数确定、声学材料选择和声学处理等方面。
在声学分析阶段，设计团队通过计算机模拟和实地测试等方法，对剧院内部的声学特性进行详细分析，包括声音传播路径、反射、吸音和回声等。
根据分析结果，设计团队确定了声学参数，包括吸声率、回声时间和声源定位等，为后续的声学材料选择和声学处理提供了基础。
其次，上海大剧院在声学材料选择方面注重了材料的吸声性能和外观效果的平衡。
吸声材料是影响剧院内部音质最重要的因素之一、设计团队选择了各种吸声材料，如吸音棉、吸音板和吸音砖等，在剧院内的墙壁、天花板和地板等位置进行布置。
这些吸声材料能够有效地吸收剧院内部的反射声，减少回声，提高音质效果。
同时，设计团队还考虑了材料的外观效果，使吸声材料与剧院的整体装饰风格相融合，不影响观众的视觉享受。
此外，上海大剧院还采用了声学处理技术，包括声学处理设备和声学工程控制系统。
声学处理设备主要包括音频控制器、均衡器和延时器等，通过调节音频信号的频率、幅度和延迟等参数，使得剧院内的声音分布均匀，保证观众在不同位置都能获得相似的听觉体验。
声学工程控制系统通过对各个声学处理设备的综合控制，实现剧院内的音效调节、音量控制和音频效果的优化，提高了整个剧院的音质效果。
最后，上海大剧院在声学设计上注重了可持续发展和环保性能。
声学材料的选择和声学处理设备的使用均符合环保要求，减少了对环境的影响。
同时，剧院的建筑结构和装饰设计也考虑了声学效果的影响，通过合理布局和隔音措施，减少了外界噪音的侵扰，并保证了剧院内部的声音质量。

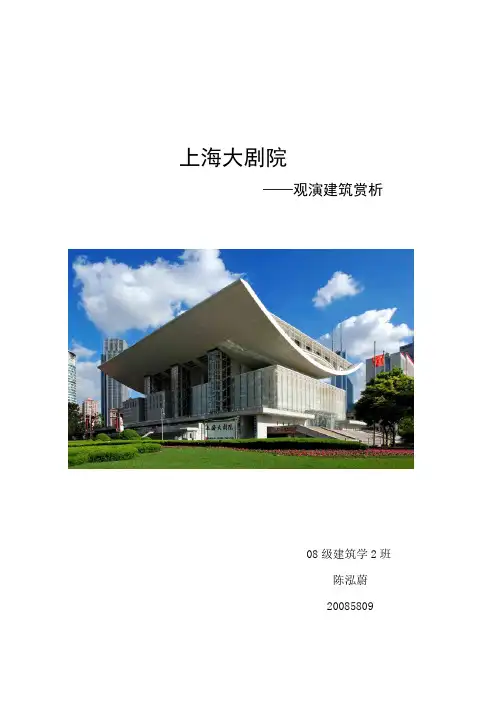

上海大剧院——观演建筑赏析08级建筑学2班陈泓蔚20085809上海大剧院一、场馆概况上海大剧院位于市中心人民广场，南临人民大道，西沿黄陂北路，东临市政大厦，占地面积约为2.1公顷，建筑风格独特，造型优美。
它成为上海又一个标志性建筑，使人民广场成为上海名副其实的政治文化中心。
总平面图大剧院向天空展开的屋顶如神来之笔，承接来自宇宙和人类的恩泽与智慧，以纯洁、美丽、富于诗意的体貌和精神，热烈地拥抱蓝天，拥抱世界文化之精华。
由法国夏邦杰建筑设计公司设计，总建筑面积为62803平方米，总高度为 40 米，分地下2层，地面6层，顶部2层，共计10层。
其建筑风格新颖别致，融汇了东西方的文化韵味。
白色弧形拱顶和具有光感的玻璃幕墙有机结合，在灯光的烘托下，宛如一个水晶般的宫殿。
上海大剧院采用国际先进的点式拉索玻璃幕墙，减小构件尺寸，使整个剧院建筑清澈透明，充满活力和梦幻色彩。
运用高科技手段与新材料营造自身形象，体现了四个世纪以来剧院建设的成就，并将载入中国传统文明和建筑文化史册。
上海大剧院有近2000平方米的大堂作为观众的休闲区域，大堂的主要色调为白色，高雅而圣洁。
大堂上空悬挂着由6片排箫灯架组合而成的大型水晶吊灯，地面采用罕见的希腊水晶白大理石，图案形似琴键，白色巨型的大理石柱子和两边的台阶极富节奏感，让人一走进大堂就仿佛置身于一个音乐的世界。
建筑平面采用中国建筑的传统布局手法，环绕的观众厅和舞台组成“井”字形划分。
前部布置宽畅、华丽的大厅，后部为表演及专业技术活动场地，大剧院包含1800座大剧场，600座及300座中、小剧场，可进行歌剧、芭蕾、交响乐等各种演出。
池座平面图二、剧场大剧院大剧场共设1800座，分三层看台，每层看台间的比例按视觉，听觉各结构的和谐而确定，称为“法国式”结构。
其中正厅1100座，二层300座，三层400座。
座位的配置符合国际第一流剧院的优级配置，使全部观众尽量靠近舞台，从多样化的三维角度观赏演出。
上海市地下空间设计标准一、总则1 为规范上海市地下空间规划设计行为，提高地下空间规划设计水平，促进城市地下空间的综合利用，制定本标准。
2 本标准适用于上海市行政区域内的新建、改建和扩建的地下空间项目的规划设计。
二、术语和定义1 地下空间：指地球表面以下的空间，包括天然形成和人工开挖、填筑所形成的地下空间。
2 地下建筑：指在地下空间中建造的建筑物，包括地下公共建筑和地下工业建筑等。
3 地下交通设施：指在地下空间中建设的交通设施，包括地下铁路、地下公路、地下停车场等。
4 地下市政设施：指在地下空间中建设的市政设施，包括地下管线、地下污水处理厂、地下垃圾处理厂等。
三、规划设计原则1 符合城市规划原则：地下空间规划设计应符合城市总体规划、分区规划和详细规划的要求。
2 综合利用原则：地下空间应综合考虑交通、市政、公共设施等多种功能，实现综合利用。
3 可持续利用原则：地下空间规划设计应考虑可持续利用的要求，注重环境保护和资源节约。
4 防灾原则：地下空间应考虑防灾要求，具备相应的防灾设施和措施。
四、规划设计要求1 功能分区：地下空间应按照使用功能分为不同的区域，包括公共设施区、商业区、工业区、交通设施区等。
2 交通组织：地下交通设施应合理组织车流、人流和疏散，确保交通安全和顺畅。
3 市政设施：地下市政设施应符合相关标准和规范，确保市政设施的安全和正常运行。
4 公共设施：地下公共设施应满足城市居民的基本需求，提供良好的公共服务。
五、环境保护和资源节约1 环境保护：地下空间规划设计应采取有效的环境保护措施，减少对环境的影响。
2 资源节约：地下空间规划设计应注重资源节约和循环利用，减少能源消耗和浪费。

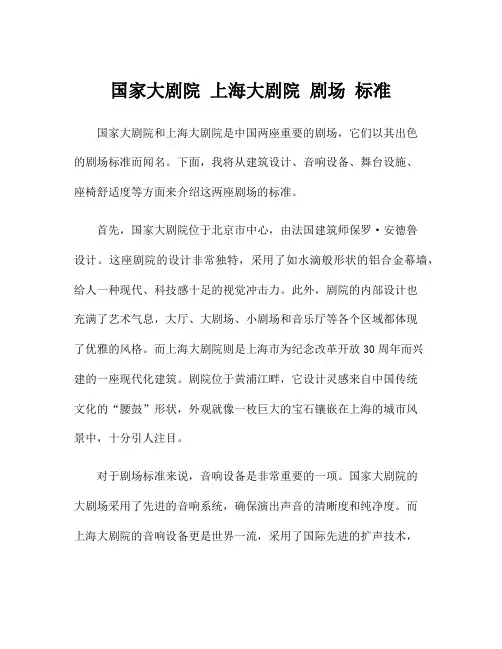

国家大剧院上海大剧院剧场标准国家大剧院和上海大剧院是中国两座重要的剧场，它们以其出色的剧场标准而闻名。
下面，我将从建筑设计、音响设备、舞台设施、座椅舒适度等方面来介绍这两座剧场的标准。
首先，国家大剧院位于北京市中心，由法国建筑师保罗·安德鲁设计。
这座剧院的设计非常独特，采用了如水滴般形状的铝合金幕墙，给人一种现代、科技感十足的视觉冲击力。
此外，剧院的内部设计也充满了艺术气息，大厅、大剧场、小剧场和音乐厅等各个区域都体现了优雅的风格。
而上海大剧院则是上海市为纪念改革开放30周年而兴建的一座现代化建筑。
剧院位于黄浦江畔，它设计灵感来自中国传统文化的“腰鼓”形状，外观就像一枚巨大的宝石镶嵌在上海的城市风景中，十分引人注目。
对于剧场标准来说，音响设备是非常重要的一项。
国家大剧院的大剧场采用了先进的音响系统，确保演出声音的清晰度和纯净度。
而上海大剧院的音响设备更是世界一流，采用了国际先进的扩声技术，音效效果非常出色。
无论是演唱会还是舞剧，都能为观众带来卓越的听觉享受。
舞台设施是剧场标准的重要组成部分。
国家大剧院的舞台是全球最大的独立可调式扇形舞台，可以根据演出的需要改变形状和场景。
同时，剧院还配备了先进的舞台机械和灯光设备，能够实现各种复杂的舞美效果。
上海大剧院的舞台设施也非常优秀，有着宽敞的演出空间和先进的灯光系统，能够满足各种类型的演出需求。
座椅舒适度是观众体验剧场的重要因素之一。
国家大剧院和上海大剧院都注重观众的舒适度，选用了高品质的座椅材料，并且在座椅设计上将人体工学原理融入其中，使观众可以在演出中获得最佳的坐姿和舒适感。
除了以上几个方面，国家大剧院和上海大剧院在安全设施、舞台管理、演出策划等方面也有着严格的标准和规定。
它们都致力于提供一流的演出环境和服务，为观众呈现高质量的演出。
总结起来，国家大剧院和上海大剧院的剧场标准确保了观众在剧院中享受到优雅的环境、出色的音响设备、先进的舞台设施和舒适的座椅。
上海大剧院地下空间设计
上海大剧院是手市政府投资建设的
市重点工程项目，位于上海市中心人民广
场西北侧，用地面积1.2公顷。
建筑设计
和各类设施均达到世界先进水平，具有全
新意识的文化标志性建筑。
上海大剧院为地下二层，地面六层，
拱顶二层的一个以大、中、小剧场为中心
的综合性大型建筑，可上演歌剧、芭蕾、
交响乐以及各种戏剧节目，采用了新的声
学技术和最完善的舞台设施，配备了内容
齐全的布景道具制作加工场地等大量后
台演出用房以及各种类型和规模的排练厅。
商业、餐饮等服务设施一应俱全，并设有170个泊位的地下停车库，总建筑面积62803平方米，建筑主体高度40米。
上海大剧院虽然总占地面积达1.2公顷，但对于平面布置铺得比较开的剧场项目来说并不富裕，大剧院地上部分品字形布置的舞台、后台及大中型2个观众厅等占地面积也相当大，在设置完这些区域后，留下可利用的空间就不多了，而剧院建筑又是一个功能性相当强的建筑，它必须配有许多如化妆间、排练厅、布景制作、存放等必须功能，才能使整个剧院的功能完备，各项演出才能顺利进行。
在市中心黄金地区能有这样一块作为剧院的场地已属不易，而为了满足建筑功能的需要就要求设计发挥力量，在满足使用要求的前提下开发地下室的空间，利用地下室的空间来弥补地上场地不足所带来的遗憾。
上海大剧院总建筑面积为6.28万m2，而地下室建筑面积就达2.37万m2，大剧院超过1/3的建筑面积位于地下室，上海大剧院项目对地下空间的开发和利用也可见一斑。
演出中
最重要的舞台升降台的主要机械部分均位于地下室，是整个建筑中最深的区域。
设计上将与剧院演出功能密切相关的化妆间、服装间等位于舞台、观众厅的附近区域的地下室，以满足演出功能的要求，解决了底层建筑使用面积较少带来的使用功能缺陷。
而将与演出功能相关较小的如车库设于地下二层，并适应远离剧院使用功能区域，汽车从入口坡道不经过其他区域可直接下至地下二层的汽车库，同时也减少了对演出功能区域的影响。
一些与舞台关系密切的布景、制作等位于舞台周围区域，由于层高比较高，占用了2层的空间，并在后舞台处设有一台12吨的货梯，超大载重以及超长尺寸可保证各种布景和道具的上下运输，也弥补了由于场地面积限制产生的一些布景存放问题。
在增加了这些设施以后，上海大剧院除了可满足一般的日常的大型和国际性的演出需要，还可满足一个较大规模的演出团队常驻在此，进行演出前的各种排练、布景制作、道具制作、服装制作、资料储存等，为上海大剧院今后进一步走向市场打下了深厚的基础。
乐队排练厅演员休息厅演员过道
餐厅化妆间单人化妆间上海大剧院的核心是具有1800席的大观众厅，它是整个建筑最重要的组成部分。
观众厅内设有三层看台和包厢。
设计视点设于台口与台唇间的舞台面上，标准极高，不仅具有清晰和优良的视线，同时令人在观看演出的时具有较强的纵深感。
观众厅内的台口形式、吊顶曲率、侧壁的凹凸以及池座内反射栏板都有效地提高了建声质量，吸声幕帘、舞台音乐罩和包厢的体积转化使混响时间可调至1.4至1.8秒之间，完全满足各个剧种的不同演出需求。
观众厅采用独特的空调方式，导致每个坐席下均设一出风筒兼作支撑，提高了观众厅的空调效率，在国内尚属首例，也大大增加了座椅排列的复杂程度。
向天际划出优美弧线的钢结构拱顶部分，宽91米长100米，仅通过六个电梯井作为支点，前后各悬挑达30米，其上还有冷冻机等大型设备，有效地延滞了对主体建筑的固体传声。
同时为了防止室内外的各种噪声，整个建筑将后舞台、侧舞台、主台和观众厅等分为独立的筒体，用缝隔开，设计难度极高。
基础底板为整体片筏基础，不设变形缝，但采用十字形后浇带，以减小温度及混凝土收缩徐变等变形，并调整基础不均匀沉降差引起的内力。
建成使用至今沉降量在30至40。
本工程由于平面尺寸较大，各部分使用功能各不相同，并要求同时满足声学隔音，温度变形，结构抗震等要求，用变形缝将观众厅、主舞台、后台、左右侧台及6个作为支撑大反拱顶的楼电梯间工分为11个互相独立的受力单元。
观众厅主舞台，后台，左右侧台大排练厅及布景拆卸车间均为大空间结构，采用钢筋混凝土剪力墙组成的大筒体承重结构。
观众厅有两层挑台，悬臂挑出长度为5000至7000，采用了后张预应力挑梁。
预应力梁采用一端固定，另一端张拉预应力。
将6000吨的钢屋盖整体提升，在施工条件十分苛刻的情况下，只用了24小时就一次将钢屋盖整体提升到位，大大缩短了施工工期，同时确保了工程的施工质量。
大剧院的舞台是剧院的核心部分，舞台的消防设计经过大量的调查研究，反复斟酌，借鉴了欧洲法国、奥地利的舞台消防经验，并与市消防处多次商榷，根据国内实际情况确定了
大剧院的舞台消防设计。
大剧院主舞台设有四座钢制防火门，将四个舞台隔成各自独立的防火区域，各个区域上空即葡萄棚下设有雨淋灭火系统，主舞台面积达780平方米。
故雨淋系统又分为四个区域。
一旦发生火灾可以根据舞台消防报警装置自动或手动喷洒灭火。
每座舞台防火门均设有降温用的水幕。
在主舞台的葡萄架上空、主舞台工作走道处均设有自动喷淋灭火系统。
大剧院消防系统设计较为齐全。
设有消火栓、自动喷淋、雨淋、水幕（分为降温和防火隔断两类）、轻水泡沫（用于柴油发电机房）、FM200气体消防（用于舞台贵重电气控制室及可控硅房）等系统及手提式灭火器。
大剧院地下室排水也较有特点，设有完善的地下室隔水仓排水系统。
大剧院的结构施工采用地下连接墙方式，考虑其可能渗漏、配合结构专业，在地下室底板设置6个集水池以排除隔水仓渗水。
大剧院采用二路6KV电源供电，二路6KV从地下室进线构成单母线分段，两个电源同时供电分列运行，高压母排设联络开关。
当任一路发生故障停电时，另一路能保证一类、二类负荷供电。
另外设有应急柴油发电机一台，容量为1000KW，以供消防用电设备之用。
在重要负荷的供电末端采用二路电源自动切换开关，保证重要用电负荷的安全、可靠。
消防控制中心设在底层，在每层设置四个楼层显示器，按十字型对建筑物火灾自动报警进行监控除设置常用的烟感、温感探测器外，在舞台及观众厅近台口的地方设置红外线探测器，对舞台及观众厅进行监控。
在底层设中央监控系统，在相关楼层设有网络控制器及DDC 控制器。
构成一个完整的直接数字控制系统，由计算机的输出直接控制相关的执行机构。
剧场内的空调采用在观众厅楼层下的地下室上部做静压箱层的方式，以座椅下孔管送风为基本形式，结合楼层的局部诱导送风和包厢的局部上送风，构成一个较完整的送风体系。
它具有噪声低、卫生、能量利能系数高的优点，有助于解决楼座与池座温差过大的老问题。
座椅下的送风口是一段直径为140mm的多孔钢管，下部连着具有调节功能和消声功能的入口装置。
经处理后的空气以恒定温度（19ºC—20ºC）徐徐送出，出小孔后风速很快衰减，至脚踝部位处风速已极小（实测在0.1—0.15m/s之间）。
经多场演出证明观众无吹风之感。
剧场内的风压平衡，关系到舞台幕布的飘动问题。
本工程采用一种排风与新风之间的变频跟踪系统，即送风机与排风机均带有变频调速装置，排风量跟随新风量的变化而变化，使剧场内的风压自动处于平衡状态。
低压煤气进地下室除采取了一系列的安全措施外还设置了一套报警系统。
地下室凡有煤气经过的地方，一定范围设置一只煤气报警探头，每只探头都和设于低压表房的紧急切断阀联锁。
消防控制中心内设有单独的消防报警控制器，能够显示各点报警、故障信号和紧急切断阀、电动阀门的启、闭状态，显示排风机的运行状态。
热水锅炉采用中压煤气作燃料，除采用燃烧控制系统性能可靠的锅炉外亦考虑了一套报警系统。
地下空间的合理利用确保了大剧院实现上部的各种复杂而精心的建筑功能。
