万用表使用、电路焊接方法及电路检测指南一、万用表的使用介绍与注意事项1. 万用表的基本功能：万用表是一种多功能电子测量仪器，可以测量电压、电流、电阻等电学参数。
2. 万用表的种类：根据使用场合和测量范围，万用表有多种类型，如指针式、数字式等。
3. 万用表的使用方法：首先选择合适的档位，然后将红黑表笔插入相应的插孔，连接被测电路，读取测量结果。
4. 注意事项：* 使用前检查电池是否充足；* 选择合适的测量档位和量程；* 测量时避免换挡，以免损坏仪表；* 测量高电压和大电流时，要保持安全距离；* 避免在带电设备上使用万用表。
二、电路焊接方法与技巧1. 焊接工具：常用的焊接工具包括电烙铁、焊台、焊锡丝、助焊剂等。
2. 焊接技巧：* 准备焊接点：清洁焊接点，去除氧化层；* 加热焊接点：使用电烙铁或焊台加热焊接点；* 放置焊锡：将适量的焊锡放在焊接点上；* 焊接元件：将元件放置在焊接点上，使用电烙铁或焊台加热，使焊锡熔化并浸润元件引脚；* 冷却：待焊锡冷却凝固后，完成焊接。
三、常见电子元件的识别与焊接技巧1. 电阻：识别色环电阻的阻值，按照电路图进行焊接。
2. 电容：识别电容的正负极性，按照电路图进行焊接。
3. 二极管：识别二极管的极性，按照电路图进行焊接。
4. 晶体管：识别晶体管的极性，按照电路图进行焊接。
5. 其他电子元件：如电位器、可调电阻、晶振等，根据具体电路进行识别和焊接。
四、电路检测原理和步骤1. 检测原理：通过万用表测量电路中各点的电压、电流、电阻等参数，分析判断电路是否正常工作。
2. 检测步骤：* 断开电源，拆下电路板；* 根据电路图连接万用表的红黑表笔；* 选择合适的测量档位和量程；* 逐一测量各点的电压、电流、电阻等参数；* 分析测量结果，判断电路是否正常工作。
五、万用表在电气检测中的具体应用实例1. 电压测量：测量电源电压是否正常；2. 电流测量：测量电路中的电流是否符合要求；3. 电阻测量：测量元器件的阻值是否符合规格；4. 通断测试：判断电路中的连接是否良好。

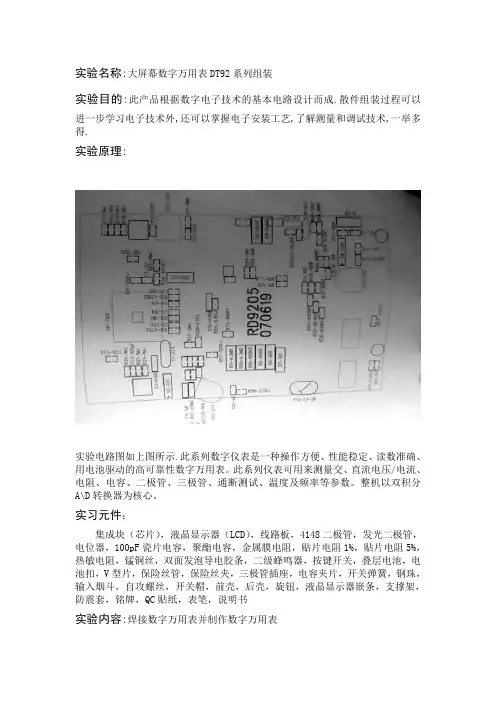

实验名称:大屏幕数字万用表DT92系列组装实验目的:此产品根据数字电子技术的基本电路设计而成.散件组装过程可以进一步学习电子技术外,还可以掌握电子安装工艺,了解测量和调试技术,一举多得.实验原理:实验电路图如上图所示.此系列数字仪表是一种操作方便、性能稳定、读数准确、用电池驱动的高可靠性数字万用表。
此系列仪表可用来测量交、直流电压/电流、电阻、电容、二极管、三极管、通断测试、温度及频率等参数。
整机以双积分A\D转换器为核心。
实习元件：集成块（芯片），液晶显示器（LCD），线路板，4148二极管，发光二极管，电位器，100pF瓷片电容，聚酯电容，金属膜电阻，贴片电阻1%，贴片电阻5%，热敏电阻，锰铜丝，双面发泡导电胶条，二级蜂鸣器，按键开关，叠层电池，电池扣，V型片，保险丝管，保险丝夹，三极管插座，电容夹片，开关弹簧，钢珠，输入烟斗，自攻螺丝，开关帽，前壳，后壳，旋钮，液晶显示器嵌条，支撑架，防震套，铭牌，QC贴纸，表笔，说明书实验内容:焊接数字万用表并制作数字万用表一.焊接与安装(一般先焊接低矮,耐热元件)1.清查元器件的数量与质量,对不合格元件应及时更换;2.确定元器件的安装方式,安装高度,一般它由该器件在电路中的作用,印制板与外壳建的距离以及该器件两安装孔之间地距离所决定;3.进行引脚处理,即对器件的引脚弯曲成形并进行烫锡处理.成型是不得从引脚根部弯曲,尽量把有字符的器件面置于易于观察的位置,字符应从左到右,从下到上;4.插装:根据元件位号对号插装,不可插错,对有极性的元器件插孔时应特别小心;5.焊接:各焊点加热时间及用锡量要适当,对耐热性差的元器件应使用工具辅助散热.防止虚焊,错焊,避免因托锡而造成短路;6.焊后处理:剪去多余引脚线,检查所有焊点,对缺陷进行修补,必要时用五水酒精清洗印制板;7.盖后盖上螺钉:盖后盖前需检查所有与面板孔嵌装的元器件是否正确到位;变压器是否坐落在安装槽内;导线不可紧靠铁芯;是否有导线压住螺钉孔或散露在盖外.后盖螺钉的松紧应适度,若发现盖不上货盖不严,且不可硬拧螺钉,应开盖检查处理后再上螺钉.二.安装1.与面板孔嵌装愿借的高度与孔的配合;2.由于空间不够,C23一定要卧装;3.贴片电阻在焊接时应注意不要接触电烙铁太久以免其接触太久由于高温破坏元件的性能；4.对于一些排列较紧密的元件可以将其反过来进行焊接以免元件之间太近而在焊接过程中粘合在一起。
万用板的焊接技巧
以下是万用板（Universal PCB）焊接的一些技巧：
准备工作：在开始焊接之前，确保你有必要的工具和材料，如焊铁、焊锡、吸锡线、镊子、插头、导线等。
同时，清理好工作区域，确保安全和整洁。
热熔焊接：热熔焊接是最常用的焊接方法，具体步骤如下：
使用焊铁预热焊接头，确保其达到适当的温度。
将焊锡应用于焊接头和电子元器件的引脚交点处，以形成焊接连接。
与引脚交点接触的同时，将焊铁轻轻触碰焊锡，使其熔化并形成连接。
等待焊接点冷却和凝固，然后检查焊接连接的质量。
注意热量和时间：在焊接时，要控制好焊铁加热的时间和热量。
过长时间的加热或过高的温度可能会导致焊接点过热，损坏电子元器件或焊接板。
不要使用过多的焊锡：使用适量的焊锡，避免过多的焊锡堆积在焊接点上。
过多的焊锡会导致焊接连接不稳定或短路。
注重细节：焊接时要注意细节，确保焊接点的正确对准和连接质量。
检查焊接点是否均匀且牢固，没
有冷焊或虚焊现象。
清理焊接点：焊接完成后，及时清理焊接点上的残留焊锡。
可以使用吸锡线吸走多余的焊锡，保持焊接点的整洁和可靠性。
注意安全：在焊接时要注意安全措施，包括戴上适当的护目镜和手套，确保焊铁的稳定放置，并避免烫伤或物品损坏。
万用电路板的焊接技巧万用板具有以下优势：用法门槛低，成本低廉，用法便利，扩展灵便。
比如在高校生设计比赛中，作品通常需要在几天时光内见缝插针地完成，所以大多用法电路板。
无数初学者焊的板子很不稳定，简单短路或断路。
除了布局不够合理和焊工不良等因素外，缺乏技巧是造成这些问题的重要缘由之一。
把握一些技巧可以使电路反映到实物硬件的复杂程度大大降低，削减飞线的数量，让电路越发稳定。
1. 初步确定电源、地线的布局电源贯通电路始终，合理的电源布局对简化电路起着非常关键的作用。
某些电路板布置有贯通整块板子的铜箔，应将其用作电源线和地线;假如无此类铜箔，你也需要对电源线、地线的布局有个初步的规划。
2. 擅长利用元器件的引脚电路板的焊接需要大量的跨接、跳线等，不要急于剪断元器件多余的引脚，有时候挺直跨接到周围待衔接的元器件引脚上会事半功倍。
另外，本着节省材料的目的，可以把剪断的元器件引脚收集起来作为跳线用材料。
3. 擅长设置跳线特殊要强调这一点，多设置跳线不仅可以简化连线，而且要美观得多， 4. 擅长利用元器件自身的结构是矩阵键盘电路，是笔者焊接的矩阵键盘。
这是一个利用了元器件自身结构的典型例子：轻触式按键有4只脚，其中两两相通，我们可以利用这一特点来简化连线，电气相通的两只脚充当了跳线。
5. 擅长利用排针笔者喜爱用法排针，由于排针有许多灵便的使用。
比如两块板子相连，就可以用排针和排座。
排针既起到了两块板子间的机械衔接作用，又起到电气衔接的作用。
这一点借鉴了电脑的板卡衔接办法。
6. 在需要的时候隔断铜箔在用法连孔板的时候，为了充分利用空间，须要时可用小刀割断某处铜箔，这样就可以在有限的空间放置更多的元器件。
7. 充分利用双面板双面板比较昂贵，既然挑选它就应当充分利用它。
双面板的每一个焊盘都可以当作过孔，灵便实现正反面电气衔接。
8. 充分利用板上的空间芯片座里面躲藏元件，既美观又能庇护元件。
第1页共1页。
怎样用万能板焊电路学习万用电路板是一种按照标准IC间距〔2.54mm〕布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板〞。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，本钱低廉，使用方便，扩展灵活。
比方在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立〔图1，以下简称单孔板〕，另一种是多个焊盘连在一起〔图2，以下简称连孔板〕，单孔板又分为单面板和双面板两种。
根据笔者的经历，单孔板较适合数字电路和单片机电路，连孔板那么更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规那么；而模拟电路和分立电路往往较不规那么，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比拟顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了〔焊盘失去光泽、不好上锡〕，可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘外表镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2〔10cmX10cm〕的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
图1 单孔板图2连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线〔图3〕用于走线。
细导线分为单股的和多股的〔图4〕：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘严密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。
图3 细导线图4 多股和单股细导线洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜〞，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
怎样用万能板焊电路学习万用电路板是一种按照标准IC间距（2.54mm）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
???????? 图1?单孔板????????? 图2?连孔板焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为0.5~0.6mm的。
电子元件万能板的焊接技巧电子元件万能板（也称为实验板）是一种常见的用于原型开发和快速搭建电子电路的工具。
焊接技巧在使用万能板时非常重要，能够确保焊接质量和电路可靠性。
下面是一些关于电子元件万能板焊接技巧的详细介绍。
1. 选择合适的焊接工具：焊接电子元件万能板需要一些基本的工具，如焊台、焊锡丝、焊接膏、吸锡线等。
确保工具的质量和使用安全。
2. 准备焊接材料：除了焊接工具，还需要准备焊锡、焊接膏等材料。
焊锡一般选择直径为0.6mm至1mm之间的，能够更好地与电子元件和焊盘接触，达到更好的焊接效果。
焊接膏可以提高焊锡润湿性和焊接的稳定性。
3. 清洁焊接区域：在焊接之前，应保持焊接区域的干净和清洁。
使用清洁剂或酒精擦拭焊盘和元件引脚，去除任何污垢或氧化物。
4. 精确定位元件：在焊接之前，先将元件正确地放置在焊接区域上，确保引脚与焊接盘的对应位置。
5. 进行焊锡预热：在进行实际焊接之前，最好通过一次预热来提高焊接的质量。
预热可以消除焊盘和元件的温度差异，提高焊接的稳定性。
6. 控制焊接温度和时间：焊接温度和时间的控制非常重要。
如果温度过高或时间过长，可能会造成元件烧毁或损坏。
一般来说，焊接温度应在220C至270C 之间，焊接时间不超过5秒。
7. 使用适当的焊接技术：根据元件类型和焊接盘的情况，选择适当的焊接技术。
常见的焊接技术包括手工焊接、波峰焊接、热风焊接等。
在选择和应用焊接技术时，要遵循焊接手册或厂家提供的建议。
8. 注意焊接位置和顺序：对于复杂的电路，焊接位置和顺序非常重要。
焊接时要先焊接低度数元件，再焊接高度元件，以避免热架机现象发生。
9. 焊接连接点稳固：焊接完成后，要确保焊接点的稳固性。
焊接点应充分润湿并且没有松动。
10. 检查焊接质量：焊接完成后，要仔细检查焊接质量。
通过视觉检查焊接点是否光滑均匀，焊锡是否充分润湿。
可以使用多用途测试仪或万用表进行电气测试，验证电路的可靠性。
11. 小心处理焊接后的元件：焊接后的元件和焊接盘会非常热，要小心处理以避免烫伤。
怎样用万能板焊电路学习万用电路板是一种按照标准IC间距（）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
???????? 图1?单孔板????????? 图2?连孔板?焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为~的。
??????????????????????? 图3?细导线??????????????? 图4?多股和单股细导线?洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
怎样用万能板焊电路学习万用电路板是一种按照标准IC间距（）布满焊盘、可按自己的意愿插装元器件及连线的印制电路板，俗称“洞洞板”。
相比专业的PCB制版，洞洞板具有以下优势：使用门槛低，成本低廉，使用方便，扩展灵活。
比如在大学生电子设计竞赛中，作品通常需要在几天时间内争分夺秒地完成，所以大多使用洞洞板。
洞洞板的选择目前市场上出售的洞洞板主要有两种，一种焊盘各自独立（图1，以下简称单孔板），另一种是多个焊盘连在一起（图2，以下简称连孔板），单孔板又分为单面板和双面板两种。
根据笔者的经验，单孔板较适合数字电路和单片机电路，连孔板则更适合模拟电路和分立电路。
因为数字电路和单片机电路以芯片为主，电路较规则；而模拟电路和分立电路往往较不规则，分立元件的引脚常常需要连接多根线，这时如果有多个焊盘连在一起就要方便一些。
当然这并不绝对，每个人的喜好不一样，选择自己用起来比较顺手的就OK了。
另外，读者需要区分两种不同材质的洞洞板：铜板和锡板。
铜板的焊盘是裸露的铜，呈现金黄色，平时应该用报纸包好保存以防止焊盘氧化，万一焊盘氧化了（焊盘失去光泽、不好上锡），可以用棉棒蘸酒精清洗或用橡皮擦拭。
焊盘表面镀了一层锡的是锡板，焊盘呈现银白色，锡板的基板材质要比铜板坚硬，不易变形。
他们的价格也有区别，以大小为100 cm2（10cmX10cm）的单面板为例：铜板价格3到4元，锡板7到8元，一般每平方厘米不超过8分钱。
???????? 图1?单孔板????????? 图2?连孔板?焊接前的准备在焊接洞洞板之前你需要准备足够的细导线（图3）用于走线。
细导线分为单股的和多股的（图4）：单股硬导线可将其弯折成固定形状，剥皮之后还可以当作跳线使用；多股细导线质地柔软，焊接后显得较为杂乱。
洞洞板具有焊盘紧密等特点，这就要求我们的烙铁头有较高的精度，建议使用功率30瓦左右的尖头电烙铁。
同样，焊锡丝也不能太粗，建议选择线径为~的。
??????????????????????? 图3?细导线??????????????? 图4?多股和单股细导线?洞洞板的焊接方法对于元器件在洞洞板上的布局，大多数人习惯“顺藤摸瓜”，就是以芯片等关键器件为中心，其他元器件见缝插针的方法。
电子电工实习心得体会之万能表的焊接和组装总体来说，通过这次实习，我觉得我的专业还是挺有趣的，了解到了电阻，电容，电位器，电路板的一些知识，还亲自动手去组装，焊接，这个过程中虽然时间有点短，不仅收获知识，而且还提高动手的能力。
我是很喜欢的。
这次实习，总共有5点体会第一．万用表焊接、安装、调试等步骤以及出现的问题及解决方法1.元件检查2、焊接采用焊接技术按照图纸将各个元件焊接到焊板相应的位置，并时刻按照焊接的要求来进行各部分的操作。
焊接完成后检查各个焊要求焊点符合标准、不虚焊、假焊、搭焊更不能错焊和漏焊。
要求同类元件高度一致。
要求电阻、电容、管子焊接高度不得高于中周。
接线准确。
3、安装步骤：①将液晶片放入支，支爪向上，中间爪位置如图，液晶片面向下，标记在图右边放导电胶条见图9导电胶条的中间是导电体，安放时必须小保护，用镊子轻轻夹持并准确放置。
②液晶屏组件安装到PCB上（a ）将液晶屏组件放到平整的台面上，注意保护液晶面，准备好印制板。
（b ）印制板A面向上,将4个安装和1个漕对准液晶屏组件的相应安装爪。
（c ）均匀施力将液晶屏组件插入印制板（d ）安装好液晶屏组件的印制板（e）组装转换开关转换开关由塑壳和簧片组成，如图11所示。
用镊子将簧片卡到塑壳内见图12，注意两边簧片位置不对称。
4总装①装转换开关/前盖参（a ）如图所示，将弹簧/滚珠依次装入转换开关两侧的里（b ）将转换开关用左手托起。
（c ）右手拿前盖板对准位。
（d ）将转换开关贴放到前盖相应位置②手按住转换开关，双手翻转使面板向下，将装好的印制板组件对准前盖位置，装入机壳，注意对准螺和转换开关轴定位。
③装两个螺钉, 固定转换开关，务必拧紧。
④装保险管（）⑤安装电池。
⑥贴屏蔽膜将屏蔽膜上保护纸揭去，露出不干胶面。
5万用表检测（1）直流电压的测量，。
”。
把表笔接电池两端；保持接触稳定。
数值可以直接从显示屏上读取，若显示为“1.”，则表明量程太小，那么就要加大量程后再测量。
