换能器材料

压电换能器的结构组成
压电换能器是一种能够将机械能转换为电能或电能转换为机械能的装置，其主要结构组成包括以下几个部分：
1. 压电材料：压电换能器的核心部分是压电材料，常用的压电材料有压电陶瓷、压电晶体、压电聚合物等。

这些材料在受到机械应力时会产生电荷，或者在施加电场时会产生机械变形。

2. 电极：压电材料的两侧通常覆盖有金属电极，用于施加电场或引出电荷。

电极可以是金属箔、金属片或金属涂层等形式，它们与压电材料之间形成良好的电接触。

3. 振动结构：压电换能器通常具有振动结构，用于将机械振动传递给压电材料。

振动结构可以是薄膜、板、棒、圆柱体等形式，具体形状和尺寸根据应用需求而定。

4. 外壳和封装：压电换能器通常被封装在一个外壳中，以保护内部结构并提供机械支撑。

外壳可以是金属、塑料或陶瓷等材料制成，封装方式可以是气密封装或开放式封装。

5. 连接线和接口：压电换能器通常通过连接线与外部电路相连，连接线用于传输电信号或提供电源。

接口可以是插头、插座、引线等形式，以便与其他设备进行连接。

除了以上基本结构组成部分，一些压电换能器还可能包括附加的元件，如匹配网络、滤波器、放大器等，以优化其性能和与外部系统的兼容性。

总之，压电换能器的结构组成主要包括压电材料、电极、振动结构、外壳和封装以及连接线和接口等部分，这些部分协同工作，实现了机械能与电能之间的相互转换。

超声换能器的结构通常包括以下几个部分：
压电晶体：压电晶体是超声换能器的核心部分，其具有压电效应，可以将电信号转换为机械振动。

压电晶体是利用某些材料的特殊性质，如锆钛酸铅（PZT）或石英晶体等，来实现电信号与机械振动之间的转换。

声学匹配层：声学匹配层的作用是将压电晶体的机械振动能量有效地传递到所检测的介质中，同时减少声波在空气中的反射，提高声波的透射效率。

声学匹配层的材料和厚度通常是根据所检测介质的声学特性和换能器的设计要求进行选择和设计的。

保护层：保护层的作用是保护压电晶体和声学匹配层不受外界环境的影响，如温度、湿度、尘埃等。

保护层通常采用环氧树脂、硅胶等材料制成。

引脚：引脚的作用是将压电晶体与外部电路连接起来，实现电信号的输入和输出。

引脚的数目和排列方式根据不同的换能器设计而有所不同。

以上是超声换能器的基本结构，不同的应用场景和设计要求可能会对换能器的结构和材料有所调整。

压电换能器的工作原理
压电换能器是一种将机械能转化为电能的设备，它的工作原理可
以分为以下几个步骤：
1. 压电效应
压电换能器采用的是压电陶瓷材料，这种材料可以通过受力而产
生电荷。

具体的原理是：当压电陶瓷受到外力压缩时，它的晶体结构
会发生畸变，导致它内部的电荷分布出现不均衡。

这时就会产生电场，从而产生电荷。

2. 电荷积累
随着外力的不断施加，压电陶瓷材料内部的电荷会不断累积。

这
些电荷通过导体连接到电荷放大器上，进一步放大，并输出到外部电
路中。

3. 电荷输出
在外部电路中，电荷输出可以通过多种电子元件来实现。

例如，
可以将电荷输入到一个电容器中，从而将机械能转化为电能。

或者可
以将电荷输入到一个电池中，从而为其他电子设备供电。

总之，压电换能器的工作原理主要依靠压电效应，通过其材料的
独特特性来实现将机械能转化为电能的目的。

而在实际应用中，压电
换能器被广泛用于各种机械设备上，如振动传感器、压力传感器等。

它不仅具有高灵敏度、广泛的频率响应范围等优点，而且非常方便安
装和使用，因此被认为是一种非常重要的能量转换器件。

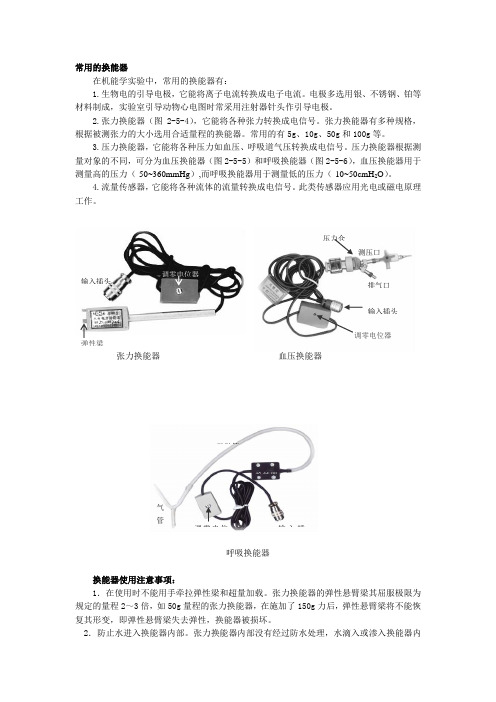

常用的换能器在机能学实验中，常用的换能器有：1.生物电的引导电极，它能将离子电流转换成电子电流。

电极多选用银、不锈钢、铂等材料制成，实验室引导动物心电图时常采用注射器针头作引导电极。

2.张力换能器（图2-5-4），它能将各种张力转换成电信号。

张力换能器有多种规格，根据被测张力的大小选用合适量程的换能器。

常用的有5g 、10g 、50g 和100g 等。

3.压力换能器，它能将各种压力如血压、呼吸道气压转换成电信号。

压力换能器根据测量对象的不同，可分为血压换能器（图2-5-5）和呼吸换能器（图2-5-6），血压换能器用于测量高的压力（-50~360mmHg ）,而呼吸换能器用于测量低的压力（-10~50cmH 2O ）。

4.流量传感器，它能将各种流体的流量转换成电信号。

此类传感器应用光电或磁电原理工作。

图2-9-4 张力换能器 图2-9-5 血压换能器呼吸换能器换能器使用注意事项：1．在使用时不能用手牵拉弹性梁和超量加载。

张力换能器的弹性悬臂梁其屈服极限为规定的量程2～3倍，如50g 量程的张力换能器，在施加了150g 力后，弹性悬臂梁将不能恢复其形变，即弹性悬臂梁失去弹性，换能器被损坏。

2．防止水进入换能器内部。

张力换能器内部没有经过防水处理，水滴入或渗入换能器内气管硅胶管输入插调零电位输入插头弹性梁 调零电位器测压口 排气口 压力仓 调零电位器 输入插头 张力换能器 血压换能器部会造成电路短路，损坏换能器，累及测量的电子仪器。

3．压力换能器不能碰撞，应轻拿轻放。

压力换能器的内部由应变丝构成电桥，应变丝盘绕在应变架上，应变架结构精密，应变丝和应变架在碰撞和震动时，会发生断丝或变形。

4．压力换能器施加的压力不能超过其量程规定的范围。

换能器的弹性膜片在过载情况下将不能恢复其形变，过载会发生应变丝断丝或应变架变形。

换能器中阻尼层的材料换能器是一种将一种形式的能量转换为另一种形式的设备。

在换能器中，阻尼层起着重要的作用。

阻尼层的材料选择对换能器的性能和效果具有重要影响。

本文将介绍换能器中阻尼层常用的材料。

阻尼层的主要功能是消耗能量，减小振动的幅度和频率。

在换能器中，阻尼层通常位于振动源和传感器之间，起到缓冲和吸收振动的作用。

合适的阻尼材料可以有效减小振动的能量传递，提高换能器的精度和稳定性。

常见的阻尼层材料有橡胶、聚氨酯和硅胶等。

橡胶是一种常用的阻尼材料，其具有良好的弹性和耐磨性。

橡胶材料能够有效吸收振动能量，减小振动的幅度和频率。

同时，橡胶还具有耐高温和耐腐蚀的特性，适用于各种环境条件下的换能器。

聚氨酯是一种具有优良阻尼性能的材料。

聚氨酯具有较高的耐磨性和耐腐蚀性，能够承受较大的载荷和振动。

聚氨酯材料还具有较好的耐油性和耐溶剂性，适用于一些特殊环境下的换能器。

硅胶是一种具有高阻尼性能和良好耐温性的材料。

硅胶能够有效吸收振动能量，减小振动的幅度和频率。

硅胶材料具有较好的耐高温性和耐腐蚀性，适用于高温环境下的换能器。

除了以上常见的材料，还有一些特殊的阻尼层材料，如石墨烯、纳米材料等。

这些材料具有较高的强度和较低的密度，能够有效减小换能器的质量和体积。

同时，这些材料还具有良好的导热性能和耐磨性，能够提高换能器的散热效果和使用寿命。

在选择阻尼层材料时，需要考虑换能器的工作环境、振动频率和振幅等因素。

不同材料具有不同的耐温性、耐腐蚀性和耐磨性等特性，需要根据具体情况选择合适的材料。

换能器中阻尼层的材料选择对换能器的性能和效果具有重要影响。

橡胶、聚氨酯、硅胶等材料具有良好的阻尼性能和耐久性，适用于不同环境下的换能器。

此外，一些特殊的材料如石墨烯、纳米材料等也具有应用潜力。

在实际应用中，需要根据具体情况选择合适的阻尼层材料，以提高换能器的性能和可靠性。

超声波换能器结构超声波换能器是一种将电能转换为超声波能量的装置。

它由压电材料和金属薄膜构成，具有结构简单、体积小、重量轻、输出能量高等特点。

超声波换能器广泛应用于医学、工业、军事等领域，成为现代科技发展中不可或缺的一部分。

超声波换能器的结构主要包括压电材料和金属薄膜两部分。

压电材料通常采用压电陶瓷或压电晶体，如PZT陶瓷或LiNbO3晶体。

这些材料具有压电效应，即在受到外力作用时能够产生电荷分布的变化，从而实现电能到机械能的转换。

金属薄膜是超声波换能器的另一个重要组成部分，其作用是将压电材料产生的机械振动转化为超声波能量输出。

金属薄膜通常采用铝或铜等导电材料制成，具有良好的导电性和机械性能。

在超声波换能器中，金属薄膜的一端与压电材料相连接，另一端则与外部电路相连。

超声波换能器的工作原理是利用压电效应和金属薄膜的振动特性来实现能量转换。

当外加电压施加到压电材料上时，压电材料会发生机械振动。

这种振动通过金属薄膜传递到工作介质中，产生超声波能量输出。

超声波换能器的输出频率和能量可以通过控制施加在压电材料上的电压来调节。

一般来说，施加在压电材料上的电压越大，压电材料的振动幅度就越大，输出的超声波频率和能量也就越高。

因此，通过调节施加在压电材料上的电压，可以实现对超声波换能器输出的频率和能量的控制。

超声波换能器在医学领域中有着广泛的应用。

例如，它可以用于超声影像技术中的传感器和探头，用于检测人体内部的器官和组织。

此外，超声波换能器还可以用于超声刀、超声清洗器等医疗设备中。

在工业领域中，超声波换能器可以用于测厚仪、超声焊接、超声清洗等领域。

在军事领域中，超声波换能器可以用于声纳系统、超声波通讯等应用。

超声波换能器是一种将电能转换为超声波能量的装置。

其结构简单，但具有重要的应用价值。

通过控制施加在压电材料上的电压，可以实现对超声波输出频率和能量的控制。

超声波换能器在医学、工业、军事等领域都有着广泛的应用，为现代科技的发展做出了重要贡献。

单晶片换能器的设计与制备技术单晶片换能器是一种能够将一种形式的能量转换为另一种形式的器件。

在现代科技领域中，它们已广泛应用在声波、光波、热能等各种能量转换过程中。

单晶片换能器的设计与制备技术关键是要实现高效率、高灵敏度和低能耗的能量转换，同时要考虑其稳定性和可靠性。

设计单晶片换能器需要考虑多个因素。

首先，需要选择合适的材料作为单晶片的基片。

常见的材料有硅、石英和锗等。

选择基片材料时要考虑其物理和化学性质，以及所需能量转换的频率范围。

其次，需要设计合适的换能结构。

这包括选择适当的换能元件，如压电材料和磁性材料，并考虑其布局和电路连接方式。

此外，还需要考虑换能结构的尺寸和形状对能量转换效果的影响。

最后，需要考虑功率调节电路的设计，以确保能量转换过程的高效率和稳定性。

单晶片换能器的制备技术包括多个步骤。

首先，需要将选定的基片材料进行切割和化学处理，以获得单晶片的核心部分。

然后，在单晶片表面涂覆特殊的功能材料，如压电材料或磁性材料，以形成换能结构。

涂覆的过程可以使用溶液浸渍法、物理气相沉积法或激光制备法等不同的技术。

接下来，需要进行光刻和蚀刻等微加工步骤，以定义换能结构的几何形状和尺寸。

最后，对单晶片进行器件封装和电路连接，以实现能量转换的完整功能。

在单晶片换能器的设计与制备过程中，还需要考虑一些重要的技术挑战。

首先，材料的选择和处理对能量转换效果有重要影响。

例如，在压电材料的选择中，需要考虑其压电系数、热稳定性和耐腐蚀性等因素。

此外，制备过程中需要控制材料的精确纯度和厚度，以实现高效的能量转换。

其次，换能结构的设计和微加工过程需要考虑器件的尺寸效应和悬臂梁效应等微纳米尺度的影响。

同时，也需要考虑材料的热膨胀系数和热机械性能等因素，以确保换能器在不同温度和环境条件下的稳定性。

除了技术挑战，单晶片换能器的应用还面临着一些实际问题。

首先，由于设计和制备的复杂性，制造成本较高，从而限制了其在大规模生产中的应用。

超声换能器设计方案
超声换能器是一种将电能转化为声能的装置。

它是超声波传感器中的核心部件，常用于医疗、工业和民用领域。

超声换能器设计方案应充分考虑以下几个方面：
1.材料选择：超声换能器需要使用具有良好声波传导性能的材料，常用的材料有铅锆酸钛陶瓷、PZT陶瓷等。

选择合适的材料可以提高声能的转化效率。

2.结构设计：超声换能器通常由活塞、震荡平台和壳体组成。

活塞是将电能转化为声能的关键部件，应设计成能够有效振动的形状，并与震荡平台紧密连接，以提高振动的传导效率。

壳体应具备良好的密封性能和机械强度，以保护内部组件不受外界环境的影响。

3.电路设计：超声换能器需要与外部电源相连，电路设计应考虑电源适配、信号放大以及保护等方面。

合理设计电路可以提高超声换能器的工作效率和稳定性。

4.尺寸和频率选择：超声换能器的尺寸和频率选择应根据具体应用需求来确定。

如果需要通过物体进行穿透检测，通常选择低频超声换能器，尺寸较大。

而在医疗领域，常选择高频超声换能器，尺寸较小。

5.测试和验证：设计完成后，需要进行测试和验证。

测试可以通过测量声能的输出量来评估超声换能器的性能。

验证可以通
过实际应用场景中的测试来验证超声换能器的可靠性和稳定性。

总之，超声换能器设计方案需要综合考虑材料选择、结构设计、电路设计、尺寸和频率选择等多个方面。

通过合理的设计，可以提高超声换能器的性能和可靠性，满足具体应用需求。
