放样坐标(dat文件)快速导入GPS手簿(DC文件)的方法

【最新文档】dat坐标数据导入cad-精选word文档（3页）本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==dat坐标数据导入cad篇一：高程数据导出为南方CASS的DAT文件并在CAD中打开展示的教程高程数据导出为南方CASS的DAT文件并在CAD中打开展示的教程做项目的时候往往需要在CASS内生成带高程点的等高线，我们可以通过万能地图下载器获取高程点数据，然后在CASS内生成等高线。

本文将介绍如何将下载的高程数据导出成南方CASS的DAT并生成80坐标的等高线。

工具/原料水经注万能地图下载器南方CASS方法/步骤1.首先下载需要生成等高线的地方的高程数据（图1）。

图12.将下载的高程数据生成80坐标南方CASS的DAT文件（图2）。

图23.打开南方CASS，点击“绘图处理”→“展高程点”（图3），确认地图的比例尺，这里选择1:5000（图4），选择上用下载器生成的DAT文件（图5），“注记高程点的距离”设置为500（图6），展好后效果如图7。

图3图4图5图6图74.点击“等高线”→“建立DTM”（图8），在弹出的对话框中，建立DTM的方式选择“由图面高程点生成”（图9）。

为了显示效果，这里选择“显示建三角网结果”，可以选择“不显示三角网”，这样就不用后面去删除三角网，点击“确定”后选择2“直接选取高程点或控制点”（图10）。

最后框选上高程点，构建的三角网效果如图11。

图8图9篇二：如何将测量数据导入CAD中操作步骤1.用Excel将手簿中的DAT格式文件打开，注意分列：2.修改数据：每一行的格式应为：texty坐标， x坐标2.5 0高程。

如下图所示：注意，x yh 三列数据均应保留3位小数。

3.将文件另存为后缀为:prn格式的文件。

将另存的文件打开，由于此文件的空格过多，还需要再进行修改：这里需要用到记事本的“替换”功能，把有多个空格的地方全部替换为一个空格。

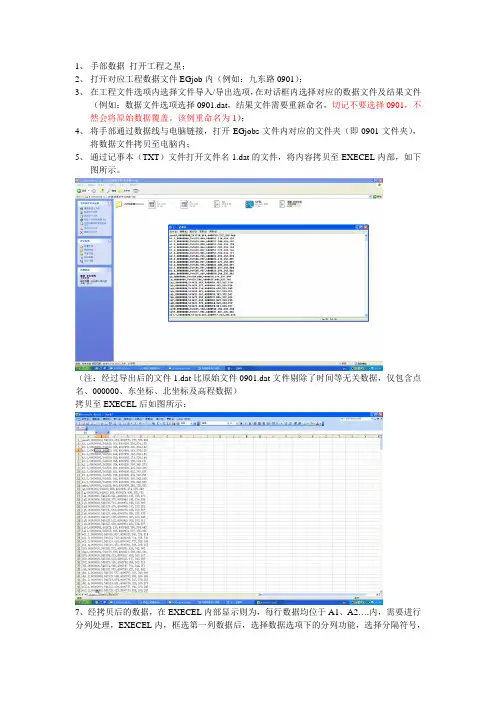

1、手部数据打开工程之星；2、打开对应工程数据文件EGjob内（例如：九东路0901）；3、在工程文件选项内选择文件导入/导出选项，在对话框内选择对应的数据文件及结果文件（例如：数据文件选项选择0901.dat，结果文件需要重新命名，切记不要选择0901，不然会将原始数据覆盖。

该例重命名为1）；4、将手部通过数据线与电脑链接，打开EGjobs文件内对应的文件夹（即0901文件夹），将数据文件拷贝至电脑内；5、通过记事本（TXT）文件打开文件名1.dat的文件，将内容拷贝至EXECEL内部，如下图所示。

（注：经过导出后的文件1.dat比原始文件0901.dat文件剔除了时间等无关数据，仅包含点名、000000、东坐标、北坐标及高程数据）拷贝至EXECEL后如图所示：7、经拷贝后的数据，在EXECEL内部显示则为，每行数据均位于A1、A2….内，需要进行分列处理，EXECEL内，框选第一列数据后，选择数据选项下的分列功能，选择分隔符号，下一步，选择逗号，下一步，完成。

如下图所示：将上图B列全部删除，并剔除非本次测点的数据，然后需要对数据表添加一行一列处理，并对列进行编号处理，并将A1表命名为1111，经处理后结果如下图所示：上表C列为东坐标数据D列为北坐标数据，需要将两列坐标进行替换，即C列为北坐标数据，D列为东坐标数据。

处理后如图所示：8、框选处理后的数据拷贝至TXT文件内，并将文件内的“”（空格）替换为“:”（英文冒号），处理后如图所示：9、打开纬地，选择工具内的加载应用程序选项，选择binDe.VLX程序进行加载，加载完成后，在命令框内输入binde，然后选择处理完成后的TXT文件。

即可完成整个数据文件导入工作。

成功导入后，通过纬地打开对应路线文件，通过设计，主线平面设计将路线导入后，观察测点是否在路线上，正确操作后结果如下图所示。

Made By cy.。

其中position为点坐标以度为单位若实际中ห้องสมุดไป่ตู้是以度为单位的可在mapgis等软件中批量转成以度为单位的注意纬度经度之间有个空格

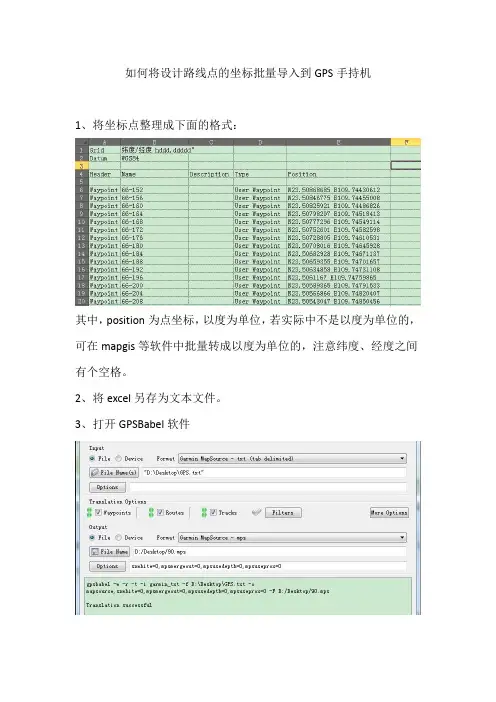

如何将设计路线点的坐标批量导入到GPS手持机
1、将坐标点整理成下面的格式：
其中，position为点坐标，以度为单位，若实际中不是以度为单位的，可在mapgis等软件中批量转成以度为单位的，注意纬度、经度之间有个空格。
2、将excel另存为文本文件。
3、打开GPSBabel软件
设置如上，input格式：可选GarminMapSource-txt，output根据需要选择，这里选择GarminMapSource。点击应用即可。
4、输出的mps文件在MapSource中导入GPS即可。
软件下载地址：/download.html

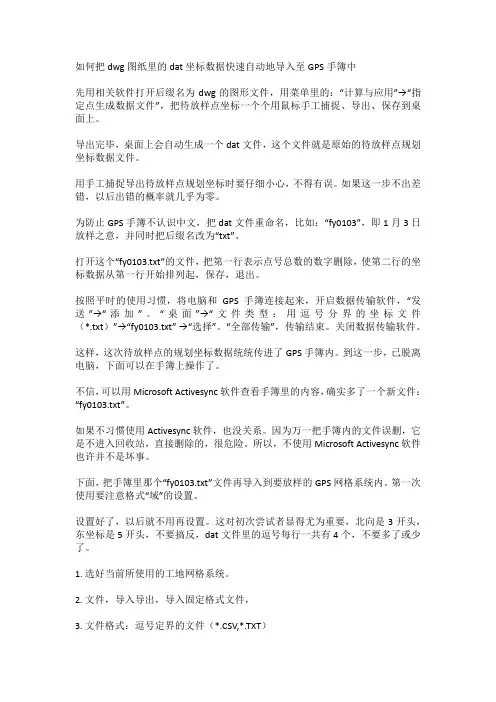

如何把dwg图纸里的dat坐标数据快速自动地导入至GPS手簿中先用相关软件打开后缀名为dwg的图形文件，用菜单里的：“计算与应用”→“指定点生成数据文件”，把待放样点坐标一个个用鼠标手工捕捉、导出、保存到桌面上。

导出完毕，桌面上会自动生成一个dat文件，这个文件就是原始的待放样点规划坐标数据文件。

用手工捕捉导出待放样点规划坐标时要仔细小心，不得有误。

如果这一步不出差错，以后出错的概率就几乎为零。

为防止GPS手簿不认识中文，把dat文件重命名，比如：“fy0103”，即1月3日放样之意，并同时把后缀名改为“txt”。

打开这个“fy0103.txt”的文件，把第一行表示点号总数的数字删除，使第二行的坐标数据从第一行开始排列起，保存，退出。

按照平时的使用习惯，将电脑和GPS手簿连接起来，开启数据传输软件，“发送”→“添加”。

“桌面”→“文件类型：用逗号分界的坐标文件（*.txt）”→“fy0103.txt”→“选择”。

“全部传输”，传输结束。

关闭数据传输软件。

这样，这次待放样点的规划坐标数据统统传进了GPS手簿内。

到这一步，已脱离电脑，下面可以在手簿上操作了。

不信，可以用Microsoft Activesync 软件查看手簿里的内容，确实多了一个新文件：“fy0103.txt”。

如果不习惯使用Activesync 软件，也没关系。

因为万一把手簿内的文件误删，它是不进入回收站，直接删除的，很危险。

所以，不使用Microsoft Activesync 软件也许并不是坏事。

下面，把手簿里那个“fy0103.txt”文件再导入到要放样的GPS网格系统内。

第一次使用要注意格式“域”的设置。

设置好了，以后就不用再设置。

这对初次尝试者显得尤为重要，北向是3开头，东坐标是5开头，不要搞反，dat文件里的逗号每行一共有4个，不要多了或少了。

1. 选好当前所使用的工地网格系统。

2. 文件，导入导出，导入固定格式文件，3. 文件格式：逗号定界的文件（*.CSV,*.TXT）4. 从名称：fy0103.txt5. 点名：域1；点代码：域2；北向：域4；东向：域3；高程：域5；6. 接受这样，电脑里待放样点的规划坐标（*.dat数据文件）已经完全导入到GPS手簿里相应的*.dc文件内。
