1 综合说明1.1 电站现状分析与评价德兴市盘石山电站位于德兴市饶二镇境内，距德兴市20km，地理位置为东经117°40′15″，北纬28°52′10″。
电站水库坝址以上控制集雨面积170km2，水库正常蓄水位137.5m（黄海高程，下同），坝顶高程141.5m，最大坝高37.5m。
盘石山水库是一座以发电为主，引水及灌溉为辅的年调节水库。
枢纽建筑物主要有：浆砌石单曲拱坝、放空管、输水隧洞、厂房和升压站等建筑物。
电站厂房布置在大坝下游约2.2km处，现有四台机组，每台装机1600kW，总装机容量6400kW，设计水头50.7m，设计引用总流量16.4m3/s。
盘石山水库于1979年兴建，1981年7月输水隧洞和厂房基本完工，1982年电站正式投产发电。
机组运行至今，已逾30年，机组及配套设备锈蚀严重，发电效率低，维护投入大，已不能满足安全运行要求。
根据电站实际情况，为了充分利用水能资源，发挥电站的最大效益，应对该水电站进行增效扩容改建。
本次增效扩容改造拟装机2台1600kW机组和2台2000kW机组，总装机容量为7200kW，设计水头48m，设计引用总流量17.48m3/s。
通过本次增效扩容改建后，电站年平均发电量2346万kW·h。
与改建前相比，装机容量增加了800kW，年发电量增加了391万kW·h。
1.2 水文本流域为亚热带季风气候区，气候温热，四季分明，光照充足，雨水充沛，具有春季多雨、夏季炎热、秋季干旱、冬季寒冷的特点。
流域降雨以位于流域附近的银山站进行统计，多年平均降雨量为1897.2mm。
降雨在年内很不均匀，主要发生在春夏季，其中4—6月降雨量为927.73mm，占全年降雨量的48.9%；7—10月进入旱季，降雨量为558.2mm，仅占全年29.42%。
降雨在年际上变化也很大，最大年份年降雨量为2996.9 mm （1973年），最小的年份年降雨量仅1142.4（1978年），年降雨差值高达2.62倍。
电站增效扩容改造工程初步设计报告目录前言 (6)1 工程概况 (9)1.1 工程所在区域自然、社会、经济概况 (9)1.1.1 某县地区社会经济概况 (9)1.1.2 电力发展现状及负荷预测 (9)1.2 工程现状及历年运行情况 (10)1.2.1 工程现状 (10)1.2.2 历年运行情况 (11)1.2.3工程特性表 (12)2 现状分析及改造必要性评价 (18)2.1 现状分析 (18)2.1.1水资源问题 (18)2.1.2水工建筑物问题 (19)2.1.3机电设备问题 (27)2.2 增效扩容改造的必要性 (47)3 水文分析及水能复核 (48)3.1水文分析 (48)3.1.1流域概况 (48)3.1.2 气候特征 (49)3.1.3 水文基本资料 (49)3.1.4 径流 (52)3.1.5 洪水 (55)3.1.6 河流泥沙 (59)3.2 水能复核 (62)3.2.1径流调节计算 (62)3.2.3增效扩容必要性 (63)4工程地质 (64)4.1工程概况 (64)4.2区域地质概况 (64)4.2.1地形地貌 (64)4.2.2地层岩性 (64)4.2.3地质构造 (65)4.2.4水文地质条件 (66)4.2.5不良地质现象 (66)5工程任务和规模 (67)5.1等级划分及洪水标准 (67)5.1.1原工程等级及洪水标准 (67)5.1.2改造后工程等级及洪水标准 (67)5.2工程任务 (68)5.3特征水位 (68)5.3.1正常蓄水位 (68)5.3.2死水位 (68)5.3.3前池水位 (68)5.3.4下游水位 (68)5.3.5 水头损失 (69)5.3.6综合出力系数 (69)5.4装机容量选择 (69)5.4.1径流计算 (69)5.4.1装机容量选择 (69)5.5机组机型、台数 (71)5.5.1机组机型选择 (71)5.5.2机组台数选择 (71)5.7水轮机额定水头 (72)5.8输水道尺寸 (72)5.8.1引水隧洞的选择 (72)5.8.2压力管道尺寸的拟定 (73)5.8.3压力管道尺寸选择意见 (73)5.9水库泥沙冲淤分析 (74)5.10电站指标 (74)6 增效扩容改造设计 (81)6.1.1 首部枢纽改造设计 (81)6.1.2引水系统水力改造设计 (81)6.1.3前池及压力管道土建工程改造设计 (86)6.1.4厂房改建 (87)6.2 机电设备改造 (88)6.2.1水轮发电机组及其辅助设备 (88)6.2.2 电气设备 (96)6.2.3 自动化系统 (101)6.2.4 暖通及消防 (107)6.3 金属结构改造 (107)6.4 送出工程改造 (107)6.4.1 升压站改造 (107)6.5 附属工程 (107)6.6 改造工程量汇总 (107)7 工程管理 (112)7.1 工程管理机构 (112)7.1.1管理机构的组成 (112)7.1.2 人员编制和生产生活面积及辅助生产建筑面积 (112)7.2 运行管理方案 (114)7.2.1 工程管理范围和保护范围 (114)7.2.2 工程管理区规划 (114)7.2.3 通信 (114)7.3 工程管理运用 (115)7.3.1 电站运行方式 (115)7.3.2 电站控制系统 (115)7.3.3 建筑物管理 (115)7.3.4 水情预报系统 (116)8 施工组织 (117)8.1施工条件 (117)8.1.1工程概况 (117)8.1.2水文气象条件 (117)8.1.3天然建筑材料 (118)8.2施工导流 (118)8.2.1导流标准及时段 (118)8.2.2导流方式 (118)8.2.4导流建筑物 (119)8.2.5导流建筑物施工 (120)8.2.6基坑排水 (120)8.3主体工程施工 (120)8.3.1首部枢纽施工 (120)8.3.2引水工程施工 (121)8.3.3压力管道施工 (121)8.3.4厂房施工 (122)8.4施工总布置 (122)8.4.1 布置条件和原则 (122)8.4.2分区布置规划 (123)8.4.3渣场规划 (123)8.4.4施工占地 (123)8.4.5主要临时工程量 (123)8.5施工总进度 (124)8.5.1进度安排原则和依据 (124)8.5.2筹建工程进度计划 (124)8.5.3施工总进度计划 (125)9 工程概算和经济评价 (126)9.1工程概算 (126)9.1.1编制说明 (126)9.1.2 编制原则和依据 (126)9.1.3 设计概算中其他应说明问题 (129)9.1.4工程投资概算 (130)9.1.5 概算结果 (130)9.2经济评价 (131)9.2.1 概述 (131)9.2.2国民经济评价 (131)9.2.3财务评价 (134)9.2.4综合评价 (139)前言某电站位于某县东里河的支流满月河上，为高水头引水式电站，地理位置为东径107°55’48”至108°54’00”和北纬30°49’30”至31°41’30”之间，厂址位于双河口附近关面乡境内，取水口在满月乡某大队境内，电站取水口以上集雨面积145.2km2，坝址至厂房毛水头216.57m。
电站增效扩容改造初步设计报告
一、引言
1.1背景介绍
1.2目的和意义
1.3报告结构概述
二、现状分析
2.1电站运行情况分析
2.2电站效能评估与分析
2.3预测未来电站发电需求
三、改造方案设计
3.1增效改造的原则和目标
3.2具体改造方案介绍
3.2.1技术改造方案
3.2.2设备更新方案
3.2.3管理优化方案
3.3改造方案的可行性分析
四、工程设计
4.1工程规范和标准
4.2总体工程设计方案
4.3各部分改造设计方案
4.3.1锅炉改造设计方案
4.3.2燃料系统改造设计方案
4.3.3发电机组改造设计方案
4.3.4控制系统改造设计方案
4.3.5辅助系统改造设计方案
五、投资和成本评估
5.1改造项目的投资估算
5.2改造项目的投资回报分析
5.3改造项目的成本控制预测
六、项目实施计划
6.1项目实施的步骤和时间安排
6.2项目进度和资源需求
6.3项目风险评估和应对措施
七、结论与建议
7.1对电站增效扩容改造的总结
7.2对未来电站运行和管理的建议
以上是电站增效扩容改造初步设计报告的编制提纲。
根据这个提纲，可以详细展开每个部分的内容，完成整个报告的编制。
报告内容应围绕电
站增效扩容改造的目标、方案设计、工程设计、投资和成本评估、项目实施计划等方面展开，同时对改造项目的可行性和效果进行分析评估，最终给出结论和建议。

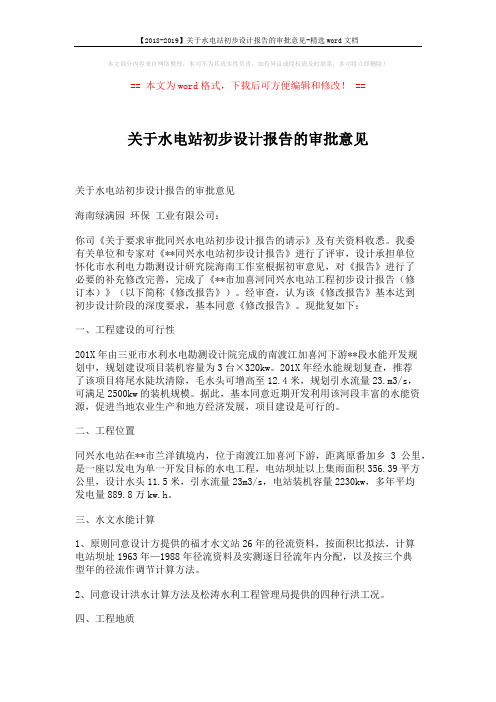

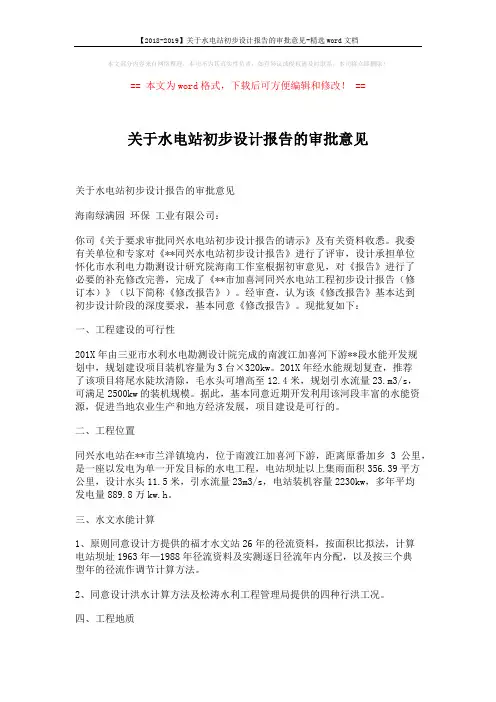

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==关于水电站初步设计报告的审批意见关于水电站初步设计报告的审批意见海南绿满园环保工业有限公司：你司《关于要求审批同兴水电站初步设计报告的请示》及有关资料收悉。
我委有关单位和专家对《**同兴水电站初步设计报告》进行了评审，设计承担单位怀化市水利电力勘测设计研究院海南工作室根据初审意见，对《报告》进行了必要的补充修改完善，完成了《**市加喜河同兴水电站工程初步设计报告（修订本）》（以下简称《修改报告》）。
经审查，认为该《修改报告》基本达到初步设计阶段的深度要求，基本同意《修改报告》。
现批复如下：一、工程建设的可行性201X年由三亚市水利水电勘测设计院完成的南渡江加喜河下游**段水能开发规划中，规划建设项目装机容量为3台×320kw。
201X年经水能规划复查，推荐了该项目将尾水陡坎清除，毛水头可增高至12.4米，规划引水流量23.m3/s，可满足2500kw的装机规模。
据此，基本同意近期开发利用该河段丰富的水能资源，促进当地农业生产和地方经济发展，项目建设是可行的。
二、工程位置同兴水电站在**市兰洋镇境内，位于南渡江加喜河下游，距离原番加乡3公里，是一座以发电为单一开发目标的水电工程，电站坝址以上集雨面积356.39平方公里，设计水头11.5米，引水流量23m3/s，电站装机容量2230kw，多年平均发电量889.8万kw.h。
三、水文水能计算1、原则同意设计方提供的福才水文站26年的径流资料，按面积比拟法，计算电站坝址1963年—1988年径流资料及实测逐日径流年内分配，以及按三个典型年的径流作调节计算方法。
2、同意设计洪水计算方法及松涛水利工程管理局提供的四种行洪工况。
四、工程地质同意报告对拦河坝坝址及厂房区地质条件的评价意见。
五、工程规模1、装机容量根据水能计算结果，为充分利用水能资源，同意电站设计装机容量为2台×800kw+1台×630kw。
水电站增效扩容改造初步设计报告目录1 工程概况........................ 错误！未定义书签。
1.1 工程所在区域自然、社会、经济概况... 错误！未定义书签。
1.3 改造方案综述............ 错误！未定义书签。
2 现状分析及改造必要性评价 (5)2.1 现状分析 (5)2.2 增效扩容改造的必要性 (9)3 水文分析及水能复核 (12)3.1 水文资料分析在整理 (12)3.2 水能复核计算 (12)4 工程地质 (13)4.1自然地理、地形地貌、区域地质简况 (13)4.2 工程地质条件及评价 (13)5 工程任务及规模 (15)5.1 等级划分及洪水标准 (15)5.2 复核工程任务 (15)5.3 特征水位复核 (16)5.4 装机容量选择 (16)6 增效扩容改造设计 (17)6.1 水工建筑物改造 (17)6.2 机电设备改造 (19)6.3 金属结构改造 (28)6.4 送出工程改造 (28)6.5 其他工程 (28)7 工程管理 (29)7.1 工程管理机构 (29)7.2 运行管理方案 (32)8 施工组织 (37)8.1 施工条件 (37)8.2 施工导流 (38)8.3 主体工程施工 (38)8.4 施工总布置 (38)8.5 施工总进度 (38)9 工程概算和经济评价 (41)9.1 工程概算 (41)9.2 经济评价 (47)附件一初步设计概算附件二初步设计图纸附件三检验测试报告1、水工建筑物工程（1）进水侧增加清污机桥。
（2）站房内机电设备改造时相应少量土建，如发电机梁等。
（3）房屋改造。
站房增加旋转楼梯，副厂房二楼改造为控制室。
2、机泵及电气设备（1）更新两台发电机组及其辅助设备。
老站原装机5台轴流式水轮机组，配套100kW发电机组，现状已经改造过三台机组，本次改造另两台。
（2）更换高、低压开关柜。
3、自动化（1）增加电站视频监控系统。
水利部、财政部关于印发农村水电增效扩容改造项目建设管理指导意见的通知正文：----------------------------------------------------------------------------------------------------------------------------------------------------水利部、财政部关于印发农村水电增效扩容改造项目建设管理指导意见的通知水电〔2011〕441号浙江、湖北、湖南、广西、重庆、陕西省(自治区、直辖市)水利厅(局)、财政厅(局)：为加强农村水电增效扩容改造项目建设管理，确保项目建设的进度、质量、安全和实施效果，根据《财政部水利部关于印发〈农村水电增效扩容改造财政补助资金管理暂行办法）的通知》（财建〔2011〕504号），我们制定了《农村水电增效扩容改造项目建设管理指导意见》，现印发你们，请结合本地实际参考执行。
二〇一一年八月十八日农村水电增效扩容改造项目建设管理指导意见一、总则（一）为加强农村水电增效扩容改造项目建设管理，保证项目建设的进度、质量、安全和实施效果，根据国家有关法律、法规，按照《财政部水利部关于印发〈农村水电增效扩容改造财政补助资金管理暂行办法〉的通知》（财建[2011]504号）和《水利部关于加强农村水电建设管理的意见》（水电[2006]338号）要求，结合农村水电增效扩容改造特点，特制定本指导意见。
（二）本指导意见适用于中央财政补助的农村水电增效扩容改造（以下简称增效扩容改造）项目。
（三）增效扩容改造实行地方负责制，由地方水行政主管部门、财政部门负责组织项目实施。
鼓励各地在增效扩容改造中进行政策创新、管理创新和技术创新，为全面开展增效扩容改造积累好的做法和经验。
（四）增效扩容改造应逐站落实地方政府、主管部门和项目单位责任人，明确责任人对项目建设进度、建设质量、工程安全和资金安全的具体责任。
板洞一级水电站增效扩容改造工程初步设计报告（可编辑）(文档可以直接使用，也可根据实际需要修改使用,可编辑推荐下载）板洞一级水电站增效扩容改造工程初步设计报告工程特性表12341 前言1.1 基本情况板洞一级水电站坝址工程位于连南瑶族自治县寨岗镇板洞村境内，距县城约78km，有乡村公路直达电站厂区及大坝，交通条件十分便利。
坝址在北江流域一级支流绥江上游凤岗水发源地，坝址以上集雨面积为23.08km2，干流河长7.21km，干流河床平均比降30?。
根据板洞水库食水工程电站总体规划，计划梯级开发二级电站，现状二级电站均已投产发电，本工程电站为梯级开发的第一级。
工程始建于1990年5月，并于1994年8月完成投产，现有装机容量为233200=6400kw，为年调节的引水式水力发电站。
该电站业主为连南县板洞水电发展，以“板洞水电”为“龙头”的县属国有企业。
电站运行多年，为缓解连南县电力供需矛盾，促进工农业生产发展发挥了极其重要的作用。
水库还解决连南县大麦山、南岗、三排三个石灰岩乡镇15个管理区，78个自然村的瑶族同胞用水困难，可改善下游2.7万亩土地的灌溉。
电站业主连南瑶族自治县板洞一级水电站申报该站列入农村水电增效扩容改造项目。
5由于本次设计周期短、设计基础资料不足，为完成好设计任务，我院及时组成项目组开展相关工作，有关领导和工程技术人员在第一时间就技术改造工程的问题对板洞一级水电站进行了实地调查，实地调研及收集有关资料，针对本工程的特点和存在的主要问题，推荐维持工程总布置和大坝正常蓄水位现状，更换或更新机电设备的增效扩容改造方案，形成本报告供审查。
本次增效扩容改造后电站总装机容量7200kW, 年平均发电量可达3008.76万kW2h，与实际年发电量相比增加506.82万kW2h。
板洞一级水电站增效扩容改造工程总投资1095.95万元，改造后单位千瓦投资为1522元/kW，新增电量成本为2.16元/kW2h。
水利部关于印发农村水电增效扩容改造项目验收指导意见的通知正文：----------------------------------------------------------------------------------------------------------------------------------------------------关于印发农村水电增效扩容改造项目验收指导意见的通知水电〔2012〕329号浙江、湖北、湖南、广西、重庆、陕西省（自治区、直辖市）水利厅（局）：为确保农村水电增效扩容改造项目实施效果，做好项目验收工作，根据《财政部水利部关于印发＜农村水电增效扩容改造财政补助资金管理暂行办法＞的通知》（财建〔2011〕504号）等，经商财政部，制定了《农村水电增效扩容改造项目验收指导意见》，请据此结合本地实际做好项目验收工作。
水利部2012年7月19日农村水电增效扩容改造项目验收指导意见第一条为指导各地做好农村水电增效扩容改造项目验收工作，根据《财政部、水利部关于印发〈农村水电增效扩容改造财政补助资金管理暂行办法〉的通知》（财建[2011]504号）、《水利部、财政部关于印发农村水电增效扩容改造项目建设管理指导意见的通知》（水电[2011]441号）、《小型水电站建设工程验收规程》（SL 168）及国家有关规定，制定本指导意见。
第二条水利部会同财政部负责指导全国农村水电增效扩容改造项目验收的监督管理工作。
县级及以上地方人民政府水行政主管部门会同同级财政部门按照规定权限负责本行政区域内农村水电增效扩容改造项目验收的监督管理工作。
第三条农村水电增效扩容改造项目验收应以下列文件和资料为依据：（一）财政部、水利部相关管理制度和批复的省级实施方案，国家有关规程、规范、技术标准；（二）经批准的初步设计文件、审查意见、批复文件等；（三）农村水电增效扩容改造项目申报表；（四）资金筹措、预算下达、使用管理等有关资料和文件；（五）项目设计、施工、监理、设备供货等单位出具的工作报告或技术文件，及其他建设过程中形成的有效文件等；（六）其他相关资料。
【Word版，可自由编辑！】项目名称：XX市XXX水力发电站增效扩容改造工程审定：审查：校核：编写：设计人员：目录设计依据 (5)1 综合说明 (6)1.1 概述 (6)1.2 工程现状及历年运行情况 (7)1.2.1 工程现状 (7)1.2.2 历年运行情况 (8)2 现状分析及改造必要性评价 (8)2.1 现状分析 (8)2.1.1 水资源问题 (8)2.1.2 水工建筑物问题 (9)2.1.2.1 引水建筑物 (9)2.1.2.2 厂区建筑物问题 (9)2.1.3 机电设备问题 (9)2.1.3.1 水力机械 (9)2.1.3.2 电气部分 (9)2.1.3.3 金属结构及其它 (10)2.2 增效改造的必要性 (10)3 水文分析及水能复核 (11)3.1 流域概况 (11)3.2 气象 (12)3.3 水文基本资料 (12)3.4 径流 (12)3.4.1 年降水量 (12)3.4.2 设计泾流 (13)3.4 .3 流量历时曲线 (16)3.5 洪水 (18)3.5.1 洪水标准及计算原则 (18)3.5.2 设计洪水 (19)3.6 水能复核计算 (19)3.6.3 求出出力保证率曲线 (57)3.7 装机容量选择 (57)4 工程地质 (58)4.1 地质概述 (59)4.1.1 地形地貌 (59)4.1.2 地质构造 (59)4.1.3 水文地质工程地质特征: (59)4.2 各项工程地质条件的评述 (60)4.2.1 电站厂房工程 (60)4.2.2压力管道 (60)4.2.3 压力前池工程 (60)5 改造方案 (60)5.1 水工建筑物改造 (60)5.1.1 水工建筑物改造设计 (60)5.1.2 发电厂房改造设计 (60)5.2 机电设备改造 (61)5.2.1 机电设备改造依据 (61)5.2.2 机电设备改造项目 (61)5.2.2.1 水轮发电机及辅助设备 (61)5.2.2.2 电气 (62)5.2.3 水轮发电机及其辅助设备参数 (62)5.2.3.1 电站基本参数 (62)5.2.3.2 水轮机型式选择 (62)5.2.3.3 水轮发电机组主要参数 (63)5.2.3.4 其它辅助设备改造 (64)5.2.4 电气工程 (64)5.2.4.1 本电站在电网中主接线设计 (64)5.2.4.2 主要电气设备选择 (65)5.2.4.3 过电压保护及接地 (67)5.2.4.4 电站自动化系统 (68)5.2.4.5 继电保护及安全自动装置 (69)5.2.4.6 二次接线 (70)5.2.4.7 通信 (71)5.2.4.8 电气设备布置 (71)5.2.4.9 电气工程主要设备 (71)5.3 金属结构改造 (72)5.4 消防设计 (72)5.4.1 工程概况 (72)5.4.2 消防总体设计 (72)5.4.3 工程消防设计 (73)5.5 征地和移民 (75)5.6 环境保护设计及水土保持 (75)5.6.1 环境保护设计 (75)5.6.1.1 环境影响评价 (75)6 工程管理 (79)6.1 工程管理机构 (79)6.2 运行期管理方案 (79)6.3 可持续发展措施 (80)7 施工组织 (81)7.1 施工条件 (81)7.2 施工导流 (81)7.3 主体工程施工 (81)7.4 施工总布置 (82)7.5 施工总进度 (82)8 劳动安全 (83)8.1 火灾危险性分类 (83)8.2 工作场所安全措施 (83)8.3 防洪防淹措施 (83)9 工业卫生 (84)10 设计概算 (84)10.1 编制说明 (84)10.1.1 工程概况 (84)10.1.2 主要工程指标： (85)10.2 编制原则和依据 (85)10.2.1 定额依据 (85)10.2.2 编制办法及费用标准 (85)10.2.3 资金筹措方案 (86)10.3 总概算表 (86)11 经济评价 (88)11.1 概述 (88)11.2 费用与效益估算 (89)11.2.1 发电收入 (89)11.2.2 发电成本 (89)11.3 财务分析 (90)11.3.1 发电效益、利润 (90)11.3.2 盈利能力分析 (91)11.4 经济分析 (91)11.4.1 国民经济评价原则、依据和计算方法 (91)11.4.2 效益计算及经济指标 (91)11.5 经济评价结论 (92)1 农村水电增效扩容改造项目初步设计指导意见2 《小型水电站技术改造规范》（GB/T 50700-2011）3 《小型水电站初步设计报告编制规程》（SL179—2011）4《农村水电增效扩容改造项目机电设备选用指导意见》1 综合说明1.1 概述XX市XXX水力发电站（简称XXX电站）位于XX茅塘镇沙河村，距茅塘镇政府3km，距县城区35km。
坝址位于湘江水系孙水支流沙溪河上游。
沙溪河发源于龙山岳坪峰，坝址处控制流域面积10.35km2，坝址以上干流长4.2km，干流坡降115‰。
XXX电站装机三台，共1630kw，属小（2）型水电工程。
XXX电站，由XX市(县)水电局、XX市龙山林场、茅塘镇沙河村三家建成的国有发电企业。
其中，市水电局占55%，龙山林场占25%，沙河村占20%。
XXX电站建成于1986年10月。
电站工程包括拦河坝、引水明渠和引水隧洞、压力前池、压力管道、发电厂房及机电设备等。
拦河坝系浆砌石重力坝，最大坝高2m，坝轴线长 6.0m，坝底高程611.74m，固定坝堰顶高程613.74m，溢洪采用全坝段坝顶溢洪。
电站厂房位于沙河村XX组，厂房尺寸为26.8m×16 m×8m（长×宽×高），电站现安装3 台冲击式水轮发电机组，最大水头为403.26m，最小水头379.52m，总装机2×500 kw+1×630kw，近三年平均发电量为395万kWh，电站建设至今创造了较大的经济效益和社会效益，但电站已运行了二十多年，现存在诸多问题。
根据《小型水电站技术改造规范》（GB/T 50700-2011）和《农村水电增效扩容改造项目机电设备选用指导意见》、及相关规程规范，组织编写了《XX 市XXX水力发电站增效扩容改造工程初步设计报告》。
XXX电站进行增效改造的主要内容：包括水轮发电机组、电气一、二次设备改造升级及电站自动化改造，厂房改造，引水建筑物除险加固改造项目。
1.2 工程现状及历年运行情况1.2.1 工程现状1)工程施工情况XXX电站于1984年8月动工兴建。
由原XX县水利水电局设计，并负责施工放样，由XX县水利水电局、XX县龙山林埸、XX县茅塘镇沙河村共同组建，成立了XXX电站工程建设指挥部，由县水利水电局肖后春同志任指挥长，民工队伍施工，县水电局派工程技术员负责施工指导，高峰期参与人员达150人，最高达180人。
2）拦河坝、隧洞开挖及基础处理。
(1) 地质条件：坝基岩体以黄灰色砂岩为主，次为灰黑色石灰岩。
(2) 拦河坝基础开挖均采用人工清理，坝体砌筑为浆砌块石。
（3）隧洞开挖，没有机械设备，全靠手工操作。
(4) 隧洞开挖后进行了防渗处理。
3）施工质量由民工队伍施工，加上资金困难，胶结材料强度低，地质条件复杂，因此质量难以保证，经过现场检查及对运行资料查阅发现引水建筑物多处塌方漏水。
4）引水建筑物运行大事记引水渠长2946.7m，其中隧洞7个，共长2245m，压力管长968.3m,隧洞历年发生大事如下：(1) 引水建筑物于1984年8月动工，l986年10月电站建成投产两台。
于1988年第三台630KW建成投产，总装机1630KW。
(2) 6#隧洞经过地段，地质条件差，属破碎带，衬砌质量差，经常出问题。
(3)压力管道坡陡，未设置足够的避水设施,洪水对镇礅、支礅直接冲刷，影响管道稳定。
(4)压力管道因温度变化引起伸缩牵动支礅,有14个出现裂缝，已处理。
1.2.2 历年运行情况1）电站厂房屋面漏水。
2）引水坝至1#隧洞明渠年久失修，于2009年3月，渠道塌方，已经处理好。
3）6#隧洞曾多次出现蹋方。
4）5#隧洞漏水严重，亟待进行防渗处理。
5）前池闸阀锈蚀严重，无法正常使用。
6）水轮机为上世纪80年代产品，效率低下，汽蚀严重，喷嘴口磨损严重，轴瓦温升高，磨损大。
7）发电机转子经常出现接地，经长时间运行，绝缘老化，不能满足安全要求，集流环磨损严重。
8）励磁系统：控制、保护失灵。
由于水轮机转轮为老型谱，效率较低，加上多年运行磨损，原最高年发电量680万kWh，目前实际发电量（三年平均）为395.0万kWh，比原最高少发电量285.0万kwh，因此，需要更换高效率水轮发电机组。
9）机组附属设备及辅助设备均为上世纪80年代产品，运行不可靠，故障率高，自动化程度低，全靠手动操作。
10）电气一、二次设备均为上世纪80年代产品，故障率高、继电器动作不灵活、电缆绝缘老化严重，全部电气设备不能满足3C要求，且目前已无厂家生产，无法进行维护更新，也不能满足自动化控制的要求。
2 现状分析及改造必要性评价2.1 现状分析2.1.1 水资源问题。
