地板辐射采暖与传统暖气片采暖的比较(表格)

工程 科技
・ １ ９ １ ・

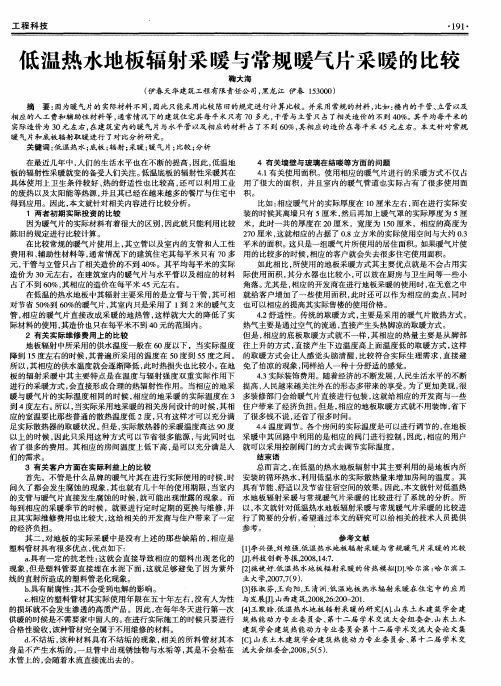

低 温热水地板辐 射采 暖与常规 暖气 片采暖 的比较
鞠 大 海
（ 伊春天华建筑工程有 限责任公 司， 黑龙 江 伊春 ቤተ መጻሕፍቲ ባይዱ ５ ３ ０ ０ ０ ） 摘 要： 因为暖 气片的实际材料不 同， 因此只能采 用比较 陈旧的规定进行计算比较 。并采 用常规的材料 ， 比如 ： 楼 内的干管 、 立管以及 相 应的人 工 费和辅助性材料 等 ， 通 常情况下的建筑住宅其每平米只有 ７ ０多元 ， 干 管与立管只 占了相 关造价 的不到 ４ ０ ％。其平均每 平米的 实际造 价为 ３ ０元左右 ， 在 建筑室 内的暖气片与水平 管以及相应的材料 占了不到 ６ ０ ％， 其相应 的造价在每 平米 ４ ５元左右 。本文针对 常规
暖 气 片 和底 板 辐射 取 暖进 行 了 对 比 分析 研 究 。
关键词 ｉ 低 温热水 ； 底板 ； 辐射 ； 采 暖； 暖 气片 ； 比较 ； 分析
在最近几年 中， 人们 的生 活水 平也在不断 的提高 ， 因此 ， 低 温地 ４ 有 关 墙壁 与玻 璃 在 结 喽 等 方 面 的 问 题 板的辐射性采暖就变的备受人们关注 。 低温底板的辐射性采暖其在 ４ ． １ 有关使用面积 。使用相应 的暖气 片进行的采暖方式 不仅 占 具体使 用上卫生条件 较好 、 热的舒适性也 比较高 ， 还 可以利用工业 用 了很大 的面积 ，并且 室 内的暖气管道也 实际 占有 了很多使用 面 的废热 以及太阳能等热源 ， 并且其 已经在越来越多 的餐厅 与住宅 中 积 。 得到应用。因此 ， 本文就针对相关 内容进行 比较分析 。 比如 ： 相应暖气片的实际厚度在 １ ０ 厘米 左右 ， 而在进行实 际安 １两者初期 实际投资 的比较 装 的时候其离墙只有 ５ 厘米 ， 然后再加上 暖气罩 的实 际厚度 为 ５ 厘 因为暖气片的实际材料有着很大 的区别 ， 因此就 只能利用 比较 米 ，此时一共的厚度 在 ２ ０厘米 ，宽度为 １ ５ ０厘米 ，相应 的高度 为 陈旧的规定进行 比较计算。 ２ ７ ０厘米 ， 这就相应的 占据了 ０ ． ８ 立 方米 的实际使用空间与大约 ０ ． ３ 在 比较常规的暖气 片使 用上 ， 其立 管以及室 内的支管和人工性 平米的面积。这只是一组暖气片所使用 的居住 面积 。如果 暖气片使 费用和 、 辅助性材料等 ， 通常情况下 的建筑住宅其 每平 米只有 ７ ０多 用 的比较多的时候 ， 相应的客户就会失 去很多住宅使用面积。 元， 干管与立管 只占了相关造价的不到 ４ ０ ％。其 平均每平米 的实 际 如此相 比， 所使 用的地板采暖方式其主要优点就 是不会 占用实 造价 为 ３ ０元左右 ，在建筑室 内的暖气 片与水平管以及相应 的材料 际使用 面积 ， 其分水器 也 比较小 ， 可 以放在厨房 与卫生 间等一些小 占了不到 ６ ０ ％， 其相应的造价在每平 米 ４ ５元左右 。 角落 。 尤其是 ， 相应 的开发商在进行 地板采 暖的使用时 ， 在无意之 中 在低 温的热水 地板 中其 辐射主要采用 的是立管与 干管 ， 其可相 就给客户增 加了一些使用面积 ， 此 时还 可以作为相应 的卖 点 ， 同时 对节 省 ５ ０ ％到 ６ ０ ％的暖气片 ， 其室 内只是采用 了 １ 到 ２米 的暖气支 也可以相应 的提 高其实际售楼 的使用价格。 管， 相应 的暖气 片直 接改成采暖 的地 热管 ， 这样就大 大的 降低 了实 ４ ． ２舒适性 。传统 的取 暖方式 ， 主要是采用 的暖气 片散热方式 。 际材 料的使用 ， 其造价也只在每平米不到 ４ ０元 的范 围内。 热气主要是 通过空气 的流通 ， 直接产生头热脚凉的取暖方 式。 ２ 有关实际维修费用上的比较 但是 ， 相应的底板取 暖方式就不一样 ， 其相应 的热量主要是从 脚部 地板 辐射 中所采用 的供水 温度一般在 ６ ０度 以下 ，当实际温度 往上升 的方式 ， 直接产 生下边温度高上 面温度 低的取 暖方 式 ， 这样 降到 １ ５度左右的时候 ， 其普遍所 采用的温度在 ５ ０度 到 ５ ５度之 间。 的取暖方式会让人感 觉头脑清醒 ， 比较符合 实际生理需求 ， 直 接避 所以， 其相应的供水温度就会逐渐降低 ， 此时热损失也 比较小 。 在地 免 了怕凉的现象 ， 同样给人一种十分舒适的感觉。 板 的辐射采 暖中其主要特点是 在温度与辐 射强度双 重实 际作 用下 ４ ． ３实际装饰费用。随着经 济的不断发展 ， 人 民生活水平 的不断 进行 的采 暖方式 ， 会直接形成合理 的热辐射性作用 。当相 应的地采 提高 ， 人 民越来 越关 注外在 的形态多带来 的享受 。 为了更加美观 ， 很 这就 给相应 的开发 商与一些 暖与 暖气 片的实际温度相 同的时候 ， 相应 的地采暖 的实 际温 度在 ３ 多装修部 门会给暖气片直接进行包装 ， 到 ４度左右 。 所以， 当实际采用地采 暖的相关房 间设计 的时候 ， 其相 住 户带来 了经济负担 。 但是 ， 相应 的地板取暖方式就不 用装饰 ， 省下 应 的室温要 比那些普通 的散热温度低 ２ 度， 只有这样才可 以充 分满 了很多钱不说 ， 还省 了很多时 间。 足实际散热器 的取暖状况 。 但是 ， 实际散热器 的采 暖温度高达 ９ ０ 度 ４ ． ４温度调节 。各个房 间的实际温度是可以进行调节 的 ， 在地板 以上 的时候 ， 因此 只采用 这种方式可 以节 省很多能 源 ， 与此 同时也 采 暖中其 回路 中利用 的是相应的 阀门进行控制 ， 因此 ， 相应 的用 户 省 了很多 的费用 。其相应 的房 间温度上低 下高 ， 是可 以充分满 足人 就 可以采用控制阀 门的方式去调节实际温度 。 们的需求 。 结束 语 ３有关客户方 面在 实际利益上的 比较 总而言之 ， 在低温的热水地板辐射 中其 主要利用 的是地板 内所 首先 ，不管是什么 品牌 的暖气片其在进行 实际使用的时候 ， 时 安装 的循环热水 ， 利用低温水 的实 际散热量来增加房 间的温度 。其 间久 了都 会发生腐蚀 的现象 ， 其也就有几 十年 的使用期 限 ， 当室 内 具有节能 、 舒适 以及节省住宿空间的效果 。 因此 ， 本文就针对低 温热 的支管与暖气片直接发生腐 蚀的时候 ， 就可能出现泄露 的现象 。而 水地板 辐射 采暖与常规 暖气 片采暖的 比较进行 了系统 的分析 。所 每到相应的采暖季节的时候 ， 就要进行定时定期 的更换 与维 修 ， 并 以， 本文就针对低温热水地板辐射采暖与常规暖气片采暖 的比较进 希望通过本文的研究可 以给相关的技术人员提供 且其实际维修费用也 比较大 ， 这 给相关 的开发商与住户带来 了一定 行 了简要的分析 ， 的经济负担。 参考 。 ’ 参 考 文 献 其二 ， 对地板 的实际采暖 中是 没有 上述 的那 些缺 陷的 ， 相 应是 塑料 管材具有很 多优 点 ， 优点如下： ｆ ｌ １ 李兴 强， 刘维强． 低 温热水地板辐射采暖与常规暖 气片采暖的 比较 ａ ． 具有一定 的抗 老性 ： 这就会直接导 致相应 的塑料 出现老化 的 『 Ｊ １ ． 科技创新 导报， ２ ０ ０ ８ ， １ ４ ： ７ ． 现象 ， 但 是塑料管要 直接埋在水 泥下面 ， 这就足够 避免 了因为紫外 ［ ２ ］ 施 婕 好， 低 温 热 水 地 板 辐 射 采 暖 的 传 热模 拟【 Ｄ１ ． 哈 尔滨 ： 哈 尔滨 工 线 的直射所造成 的塑料管老化现象 。 业大学， ２ ０ ０ ７ ， ７ （ ９ ） ． ｂ ． 具有耐腐性 ： 其不会 受到电解 的影 响。 『 ３ １ 张淑 芬， 王向 阳， 王清洲 低温地板 热水辐射采 暖在住 宅中的应 用 ｅ． 相应的塑料管材其 实际使用年 限在五十年左 右 ， 没有人 为性 与 发展 『 Ｊ １ ． 山 西建 筑 ， ２ ０ ０ ８ ， ２ ６ ： ２ ０ ０ — ２ ０ １ ． 的损坏就不会发生渗透 的高质产 品。因此 ， 在每年冬 天进 行第 一次 １ 王默晗． 低 温热水 地板辐射采 暖的研 究［ Ａ １ ． 山 东土木 建筑 学会 建 供暖 的时候是不需要家 中留人的 。 在进行实际施工的时候只要进行 筑热能 动力专业委 员会、 第十二届 学术 交流 大会 组委会． 山东土木 合格性验 收， 该种管材完全属于不用 维修 的材料 。 建筑 学会建 筑热能动力专 业委 员会 第十二届 学术交流 大会论 文集 ｃ ］ ． 山 东土木建 筑学会 建筑热能动 力专业委 员会 、 第十二届 学术交 ｄ ． 不结 垢 ， 该种材 料具有不 结垢 的现象 ， 相关 的所料 管材其 本 ［ 身是不 产生水垢 的 ， 一旦 管 中出现锈蚀 物与水垢等 ， 其 是不会粘在 流 大会 组委 会 ， ２ ０ ０ ８ ， ５ （ ５ ） ． 水管上的 ， 会 随着水 流直接 流出去 的。

维普资讯
第３卷 第 ３ ７ 期
Ｖ １３ Ｎｏ ３ ０ ＿－７ ．
河
北
工
业
大
学
学
报
２ ０ 年 ６月 ０８
Ｊｎ ０ ８ ｕ ｅ２ ０
Ｊ ＯＵＲ ＮＡＬ ＯＦ ＨＥＢＥ Ｉ Ｉ ＵＮ ＶＥＲＳ Ｔ ＯＦ ＴＥＣ Ｉ Ｙ ＨＮＯＬ ＯＧＹ
０ 前言
人的健康舒适是 暖通 空调技术的主要 目的 ． 目前情况来看 ， 于供 暖方式这方面 的结论很大程度 就 关 上依靠 经验和常识 Ⅲ ，不同供暖方 式对 室 内速度场 、温度场分布 的影 响 ， 目前相关 的研 究报道还很少 ． Ｃ Ｄ （ｏ ｐｔ ｉ ａＦｕ Ｄ ｎｍ ｃ Ｆ Ｃ ｍ ｕａｏ ｌ ｌ ｄ ｙａ ｉ，计算流体 力学 ） ｔｎ ｉ 叫是随着计算机技术 而 出现的一种计算计辅助设
文章 编号 ：１０ －３ ３（０ ８ ３０ ６ —５ ０ ８２ ７ ２ ０ ）０ ０４０

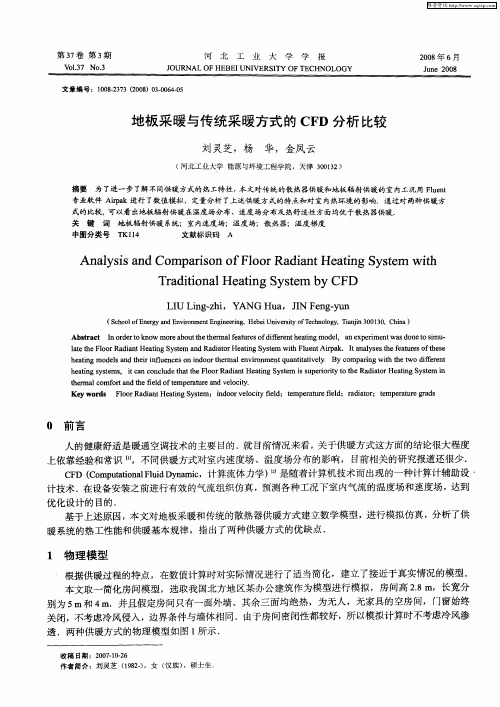

地板采 暖与传统采 暖方式 的 ＣＦ 分析 比较 Ｄ
刘灵芝 ，杨 华，金凤 云
（ 河北 工业大 学 能源 与环境 工程 学院 ，天津 ３ ０ ３ ） ０ １２
摘要
为了进一步 了解不 同供暖方式的热 工特性 ， 本文对传统 的散热器供暖和地板 辐射供 暖的室内工况用 Ｆｕｎ ｌｅ ｔ
Ｋｅ ｒ ｓ Ｆ ｏ ｒ ｄａ ｔ ａｉｇＳ ｓｅ ｙｗｏ ｄ ｌｏ ｉｎ ｔ ｙ ｔｍ；ｉｄ ｏ ｅｏ ｉ ｅｄ ｅ ｅａｕｅｆｅｄ ａ ｄａｏ ； ｔｍｐ ｒｔｒ ｒｄ Ｒａ Ｈｅ ｎ ｎ ｏ ｒ ｌｃｔ ｆ ｌ ；ｔｍｐ ｒｔｒ ｌ；ｒ ｉｔｒ ｅ ｅ ｕｅｇ ａ ｓ ｖ ｙｉ ｉ ａ
Ａｂ ｔ ａ ｔ Ｉ ｒ ｅ ｎ ｗ ｒ ｂ ｕ ｅ ｅ ｍａ ａ ｕ ｅ ｆ ｉ ｅ ｅ ｔ ｅ ｔ ｇｍｏ ｅ， ａ ｘ ｅ ｍｅ ｔ ｅ ｓ ｏ ｅ ｏ ｓ ｓｒ ｃ ｎ ｏ ｄ ｒ ｏｋ ｏ ｍｏ ｅａ ｏ ｔ ｈ ｒ ｌ ｅ ｔ ｒ ｓｏ ｄ ｆ ｒ ｎ ａ ｉ ｄ ｌ ｎｅ ｐ ｒ ｎ ａ ｎ ｉ — ｔ ｔ ｔ ｈ ｆ ｈ ｎ ｉ ｙ ｄ ｔ ｍｕ

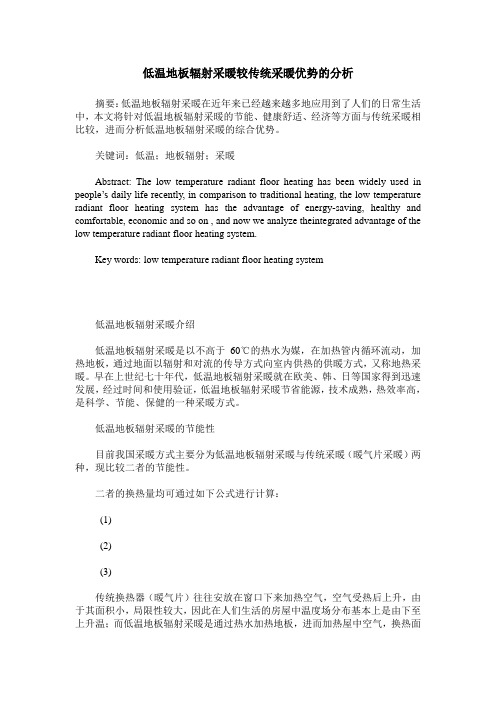

低温地板辐射采暖较传统采暖优势的分析摘要：低温地板辐射采暖在近年来已经越来越多地应用到了人们的日常生活中，本文将针对低温地板辐射采暖的节能、健康舒适、经济等方面与传统采暖相比较，进而分析低温地板辐射采暖的综合优势。

关键词：低温；地板辐射；采暖Abstract: The low temperature radiant floor heating has been widely used in people’s daily life recently, in comparison to traditi onal heating, the low temperature radiant floor heating system has the advantage of energy-saving, healthy and comfortable, economic and so on , and now we analyze theintegrated advantage of the low temperature radiant floor heating system.Key words: low temperature radiant floor heating system低温地板辐射采暖介绍低温地板辐射采暖是以不高于60℃的热水为媒，在加热管内循环流动，加热地板，通过地面以辐射和对流的传导方式向室内供热的供暖方式，又称地热采暖。

早在上世纪七十年代，低温地板辐射采暖就在欧美、韩、日等国家得到迅速发展，经过时间和使用验证，低温地板辐射采暖节省能源，技术成熟，热效率高，是科学、节能、保健的一种采暖方式。

低温地板辐射采暖的节能性目前我国采暖方式主要分为低温地板辐射采暖与传统采暖（暖气片采暖）两种，现比较二者的节能性。

二者的换热量均可通过如下公式进行计算：(1)(2)(3)传统换热器（暖气片）往往安放在窗口下来加热空气，空气受热后上升，由于其面积小，局限性较大，因此在人们生活的房屋中温度场分布基本上是由下至上升温；而低温地板辐射采暖是通过热水加热地板，进而加热屋中空气，换热面积为整个房屋面积，并且受热均匀，因此房屋中温度场的分布基本上是由上至下升温。

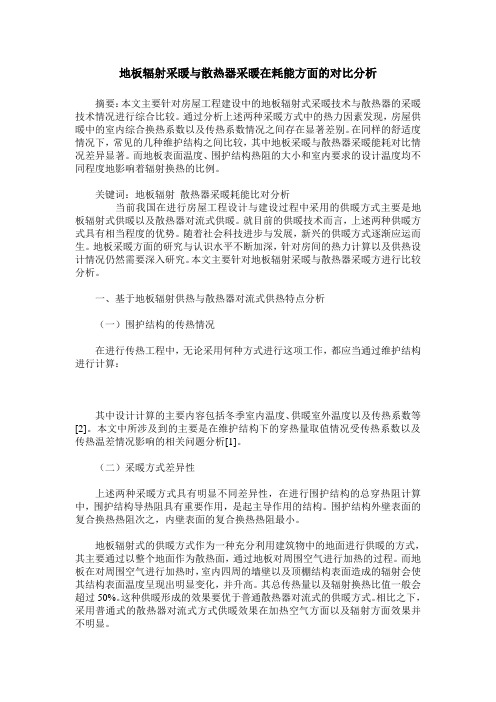

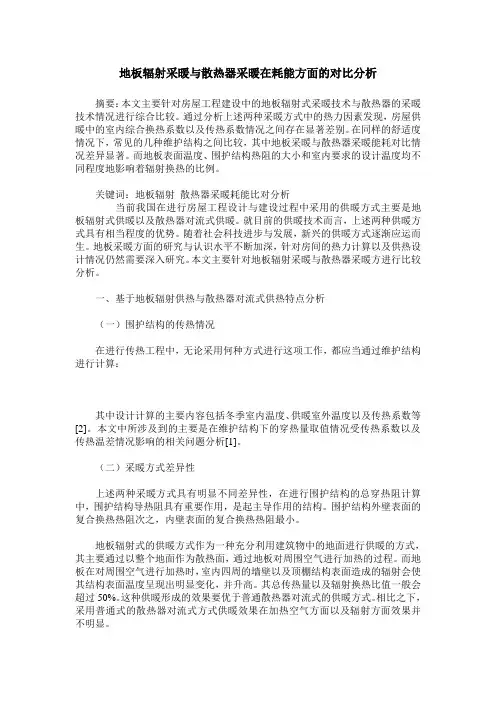

地板辐射采暖与散热器采暖在耗能方面的对比分析摘要：本文主要针对房屋工程建设中的地板辐射式采暖技术与散热器的采暖技术情况进行综合比较。

通过分析上述两种采暖方式中的热力因素发现，房屋供暖中的室内综合换热系数以及传热系数情况之间存在显著差别。

在同样的舒适度情况下，常见的几种维护结构之间比较，其中地板采暖与散热器采暖能耗对比情况差异显著。

而地板表面温度、围护结构热阻的大小和室内要求的设计温度均不同程度地影响着辐射换热的比例。

关键词：地板辐射散热器采暖耗能比对分析当前我国在进行房屋工程设计与建设过程中采用的供暖方式主要是地板辐射式供暖以及散热器对流式供暖。

就目前的供暖技术而言，上述两种供暖方式具有相当程度的优势。

随着社会科技进步与发展，新兴的供暖方式逐渐应运而生。

地板采暖方面的研究与认识水平不断加深，针对房间的热力计算以及供热设计情况仍然需要深入研究。

本文主要针对地板辐射采暖与散热器采暖方进行比较分析。

一、基于地板辐射供热与散热器对流式供热特点分析（一）围护结构的传热情况在进行传热工程中，无论采用何种方式进行这项工作，都应当通过维护结构进行计算：其中设计计算的主要内容包括冬季室内温度、供暖室外温度以及传热系数等[2]。

本文中所涉及到的主要是在维护结构下的穿热量取值情况受传热系数以及传热温差情况影响的相关问题分析[1]。

（二）采暖方式差异性上述两种采暖方式具有明显不同差异性，在进行围护结构的总穿热阻计算中，围护结构导热阻具有重要作用，是起主导作用的结构。

围护结构外壁表面的复合换热热阻次之，内壁表面的复合换热热阻最小。

地板辐射式的供暖方式作为一种充分利用建筑物中的地面进行供暖的方式，其主要通过以整个地面作为散热面，通过地板对周围空气进行加热的过程。

而地板在对周围空气进行加热时，室内四周的墙壁以及顶棚结构表面造成的辐射会使其结构表面温度呈现出明显变化，并升高。

其总传热量以及辐射换热比值一般会超过50%。

这种供暖形成的效果要优于普通散热器对流式的供暖方式。

低温地板采暖与散热器采暖效果的对比分析摘要：通过地板、墙面和人体之间的辐射换热计算，分析了地板采暖比暖气片采暖节能的原因，对比了两种采暖方式温度场水平分布和垂直分布的差异，空间气流分布的差异以及两种采暖方式热源热储量的差别。

通过实测数据的对比表明地板采暖在多方面优于暖气片采暖方式。

关键词：地板采暖；节能；温度分布0 引言地板辐射采暖技术从二十世纪初，欧洲一些发达国家就已经开始应用，我国是在五十年代末在人民大会堂开始应用该项技术。

但是，由于最初使用的钢管成本高，易泄露，易腐蚀，限制了它的大规模推广应用。

随着材料工业的进步，出现了抗老化，抗腐蚀，耐高温，易弯曲的塑料管材，如交联聚乙烯管和聚丁烯管，加之人民生活水平提高，节能意识加强，近年来这种采暖方式逐渐开始推广起来。

地板辐射采暖较传统的暖气片采暖具有可利用的热源形式,节约金属，在相同建筑结构条件下，室内温度分布均匀、卫生，不占用有效室内空间等优点，其中最突出的两点就是节能和舒适。

传统的供暖方式的供暖设计热指标一般为50 -80W ／m2(根据不同类型的建筑物)，而地板辐射采暖的设计热指标要比前者低，在北京地区对采用这种供暖方式测试中发现其设计热指标仅为45W／m2或者更低。

现在人们普遍认为这种供暖方式的设计室温可以比传统的供暖方式低2—5℃，但是并没有深入探究其原因。

本文从人体辐射得热和热源布置位置两方面进行了研究。

为了研究它的舒适性,本文对分别采用这两种采暖方式的房间进行了实测，用以对比分析其室内温度分布，气流分布的差异及供暖效果。

1 实验系统介绍本文选取北京某小区一间暖气片采暖的房间和另一小区一间地板辐射采暖的房间为测试对象，其尺寸均为4.5×3×3m，朝向均为坐南朝北，都是中间层，只有一面外墙。

图1中A房间采用双回形埋管方式，总管长为70m，进口水温47℃，出口水温37℃。

图1中B房间采用四柱813型暖气片14片。

测试在某年12月进行，当时室外温度为2℃。

低温地板辐射采暖与散热器采暖的比较低温地板辐射采暖与散热器采暖的比较低温地板辐射采暖与散热器采暖的比较一、散热.方式不同：1. 地暖盘管把地面加热后，热量通过地面垂直向上辐射及少量散射辐射形式散热；2. 散热器采暖是：大部分被加热的空气从散热器顶部上升至屋顶，再沿对侧墙面下降至地面，从地面回流到散热器下部，再被加热，形成下一个循环。

由于底部回流气流的影响，在严寒地区会使人感到脚下略有冷感。

大连不属于严寒地区，这种影响并不大。

二、地暖与装修材料之间的相互影响：对地面覆面装饰材料要求较挑剔。

1. 地面装饰面层宜采用热阻小于0.05m2 *K/W的材料。

地面装饰面层宜采用热阻小于0.05m2 xK/W的材料。

2. 面层热阻的大小，直接影响到地面的散热量。

实测证明，在相同的供热条件和地板构造的情况下，在同一个房间，以热阻为0.02m2*K/Warso的花岗岩、大理石、陶瓷砖等作面层的地面散热量，比0.10m2*K/Warso的木地板时要高出30%~60%，比0.15m2*K/Warso的地毯时要高出60%_--90%.三、地暖与个人的生活习惯：1. 生活在地暖房间的人应讲究卫生，尤其有汗脚的人，极易造成房间异味；2. 随着热气流的上升，使房间内空气中的水分减少，生活在房间的人会感到过于干燥；3. 随着热气流的上升，使房间内空气中的尘埃上扬，同时由于房间过于干燥，抵抗力低的人容易患鼻炎；4. 木制家具的摆放也会妨碍地暖辐射散热；木材的热阻较大，为0.10m2*K/W左右，是石材的5倍；四、地暖与节能：据国家行业标准《地面辐射供暖规程》中的两点介绍：1. 地面辐射供暖热负荷计算可降低2℃，或可按总热负荷的90%～95%作为总热负荷；2. 存在向下的热损失（见下表）PE--X注：计算条件：加热管外经20�L、填充层厚度50�L，聚苯乙烯泡沫塑料绝热层厚度20�L，供回水温差10℃。

五、地暖与散热器各自占用的空间比较：1. 散热器占用侧墙空间；2.地暖占用高度空间；六、地暖系统的启动要求：据国家行业标准《地面辐射供暖规程》要求：初始加热时，热水升温应平缓，供水温度应控制在比当时环境温度高10℃左右，且不应高于32℃；并应连续运行48h；以后每隔24 h水温升高3℃，直至达到设计供水温度。

中迪半月刊（知识园地）第1 页共1 页地暖辐射比传统采暖的优势（2014第5期总第133期）地板辐射采暖相比传统采暖有无可比拟的优势，具有舒适、节能、环保等优点，在国外该技术不仅大量用于民用住宅和各类医疗机构、游泳馆、健身房、商场、写字楼等公共建筑，还大量用于厂房、飞机库、花坛、足球场及蔬菜大棚等建筑系统保温，甚至用于室外道路、屋顶、楼梯、机场跑道融雪和各类工业管线的保温。

目前欧美发达国家超过50％的新建建筑中都采用了地板辐射采暖系统。

地暖产品的优点的优点：1、地面辐射采暖是人类目前最舒适的一种采暖方式，它没有了空调的干燥，暖气的冷热不均。

实现了冬季在屋里享受太阳辐射同等的舒适效果。

人体换热量中有50%是通过辐射方式进行的。

地采暖主要是通过地面辐射进行传递热量的。

而且他辐射出来的远红外波长为8.97微米。

是对人体健康有特殊作用的波长，被科学家称为“生命线”的波长范围。

它可以迅速地被人体吸收，使微血管扩张，促进血液循环和新陈代谢，活化组织细胞，增强免疫力，对健康十分有益。

2、室内不需要暖气片，没有管道。

节省空间。

不用在装修时为包管子而烦恼。

3、高效节能，系统运行所需要的热水介质只需要40-60度，地暖的辐射方式又提高了热效率。

同样舒适程度室内温度低2度左右。

科学数据表明，室内设计温度每降低1度节约燃料5%，节省燃气费用。

4、延长锅炉等的系统使用寿命，水在60度以下时是不结结垢的。

这样炉膛内不会因结垢而降低使用寿命。

每年放水冲洗一下就可以了。

管路使用无接头PE-RT塑料管金属件少阻氧性好，减少系统金属的氧化腐蚀，延长使用寿命。

5、热稳定性好，由于地采暖是通过混凝土传热，热量散失均匀，加之混凝土有蓄能作用，即使间歇供暖也能保持室温稳定。

6、初始建安成本低，可分区控制，计量方便，便于管理，地板辐射采暖与其它单户式供暖方式相比不增加建筑成本及运营维护成本，各房间的温度可根据需要独立调节控制，便于进行分户热计量收费。

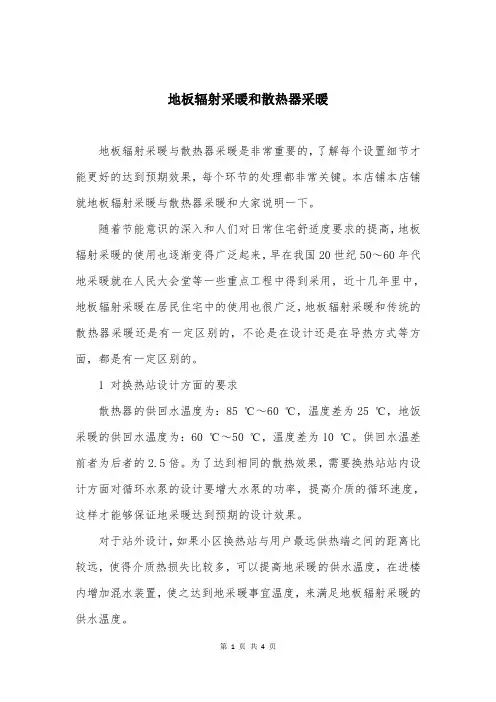

地板辐射采暖和散热器采暖地板辐射采暖与散热器采暖是非常重要的，了解每个设置细节才能更好的达到预期效果，每个环节的处理都非常关键。

本店铺本店铺就地板辐射采暖与散热器采暖和大家说明一下。

随着节能意识的深入和人们对日常住宅舒适度要求的提高，地板辐射采暖的使用也逐渐变得广泛起来，早在我国20世纪50～60年代地采暖就在人民大会堂等一些重点工程中得到采用，近十几年里中，地板辐射采暖在居民住宅中的使用也很广泛，地板辐射采暖和传统的散热器采暖还是有一定区别的，不论是在设计还是在导热方式等方面，都是有一定区别的。

1 对换热站设计方面的要求散热器的供回水温度为：85 ℃～60 ℃，温度差为25 ℃，地饭采暖的供回水温度为：60 ℃～50 ℃，温度差为10 ℃。

供回水温差前者为后者的2.5倍。

为了达到相同的散热效果，需要换热站站内设计方面对循环水泵的设计要增大水泵的功率，提高介质的循环速度，这样才能够保证地采暖达到预期的设计效果。

对于站外设计，如果小区换热站与用户最远供热端之间的距离比较远，使得介质热损失比较多，可以提高地采暖的供水温度，在进楼内增加混水装置，使之达到地采暖事宜温度，来满足地板辐射采暖的供水温度。

2 舒适度比较传导、对流和辐射是热传递的三种传递方式，传导和对流传热都必须有冷热物体直接接触或通过中间介质（如水、空气等）和接触才能进行，辐射传热不依靠物体的接触，通过电磁波的方式进行热量传递。

地板辐射采暖是“低温地板辐射采暖系统”的简称，地板辐射采暖通过辐射和对流的方式进行传热，地板辐射采暖通过管内媒质将温度传给地板。

由于地板与室内温度是有差距的，环境中的空气温度比地板温度要低，它与地板接触，就会被加热，热空气重量轻。

就会向上运动，之后通过对流实现房间内的加热，房间内的热量集中在人体的收益高度。

地表温度均匀，室内温度由下而上递减，人体舒适度较高。

而散热器是只通过对流的方式进行散热的，将与散热器接触的空气加热，实现屋内空气对流，从而实现整个房间的加热。

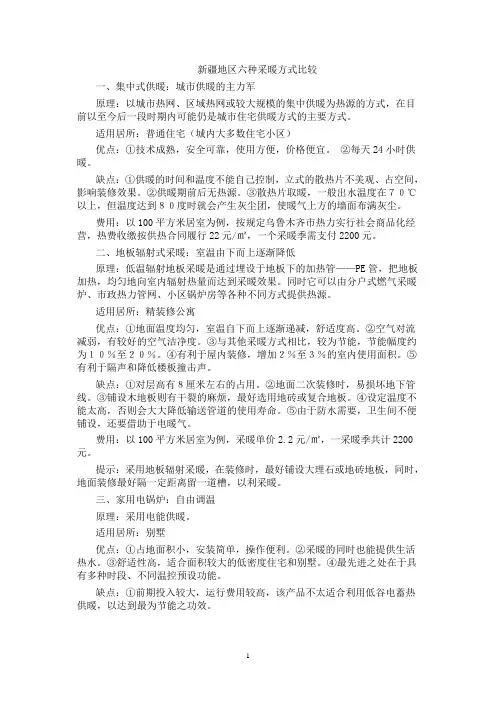

新疆地区六种采暖方式比较一、集中式供暖：城市供暖的主力军原理：以城市热网、区域热网或较大规模的集中供暖为热源的方式，在目前以至今后一段时期内可能仍是城市住宅供暖方式的主要方式。

适用居所：普通住宅（城内大多数住宅小区）优点：①技术成熟，安全可靠，使用方便，价格便宜。

②每天24小时供暖。

缺点：①供暖的时间和温度不能自己控制，立式的散热片不美观、占空间，影响装修效果。

②供暖期前后无热源。

③散热片取暖，一般出水温度在７０℃以上，但温度达到８０度时就会产生灰尘团，使暖气上方的墙面布满灰尘。

费用：以100平方米居室为例，按规定乌鲁木齐市热力实行社会商品化经营，热费收缴按供热合同履行22元/㎡，一个采暖季需支付2200元。

二、地板辐射式采暖：室温由下而上逐渐降低原理：低温辐射地板采暖是通过埋设于地板下的加热管——PE管，把地板加热，均匀地向室内辐射热量而达到采暖效果。

同时它可以由分户式燃气采暖炉、市政热力管网、小区锅炉房等各种不同方式提供热源。

适用居所：精装修公寓优点：①地面温度均匀，室温自下而上逐渐递减，舒适度高。

②空气对流减弱，有较好的空气洁净度。

③与其他采暖方式相比，较为节能，节能幅度约为１０％至２０％。

④有利于屋内装修，增加２％至３％的室内使用面积。

⑤有利于隔声和降低楼板撞击声。

缺点：①对层高有８厘米左右的占用。

②地面二次装修时，易损坏地下管线。

③铺设木地板则有干裂的麻烦，最好选用地砖或复合地板。

④设定温度不能太高，否则会大大降低输送管道的使用寿命。

⑤由于防水需要，卫生间不便铺设，还要借助于电暖气。

费用：以100平方米居室为例，采暖单价2.2元/㎡，一采暖季共计2200元。

提示：采用地板辐射采暖，在装修时，最好铺设大理石或地砖地板，同时，地面装修最好隔一定距离留一道槽，以利采暖。

三、家用电锅炉：自由调温原理：采用电能供暖。

适用居所：别墅优点：①占地面积小，安装简单，操作便利。

②采暖的同时也能提供生活热水。

图解比较六种家庭采暖方式从我国供暖设备设施看，主要分六种：1）集中供暖：集中供暖就是利用市政热源或者小区锅炉房来供暖。

在我国北方，日平均温度小于5℃的天数较南方多许多，这种方式是比较节能而又普遍的。

集中供暖是供回水温度一般为95~70℃，末端采用散热器供热是一种外形美观、易于清扫的选择；末端也可以采用地面辐射供暖，由于地面辐射供暖的供水温度较低，一般在40~60℃之间，所以与高温供暖热源的链接，可以采用混合泵直接连接或者换热器间接连接两种方式。

图一混合水泵的安装示意图二换热器间接连接示意2）壁挂炉采暖：壁挂炉分两种，一种是燃气壁挂炉；一种是电热水炉，它两十分相似，只是能源变为用电。

没有集中供暖的地方可以选择披挂炉，现在国家要求使用能耗等级为二级以上的燃气壁挂炉，现在接触到的冷凝式燃气壁挂炉能达到此要求，但是要求有冷凝水排出，需要提醒暖通设计向给排水专业此处需排冷凝水。

其连接方式参见图三。

图三壁挂式燃气供暖炉的连接方式3）变频空调：空调普遍用于全国所有家庭，特别是在夏热冬冷地区尤为普遍，夏季可以制冷，冬季用于制热，使用干净且安全。

4）水源中央空调系统：即水源热泵，主要以地下水或江、河、湖水，作为获取热能的对象，将地下20~30m 范围内，12~35℃的地下水资源和各类水源充分利用，夏季供冷，冬季供热。

本着技术先进，经济合理的原则，充分利用可再生能源。

工作原理如图五：图五土壤源热泵的工作原理5）电热膜及电导体：6）移动式供暖设备：这种系统的主机是风冷式小型冷热水机组，房间内采用送风道或风机盘管。

这种系统在层高较高的loft和别墅中常见。

从供暖系统的终端看，即具体到房子里，热能是一种什么样的形式让房子暖和，主要有自然对流、辐射、热风三种方式。

通常看到的暖气片便是通过自然对流供暖；辐射供暖包括电热膜、电缆以及地板采暖；热风主要是空调机。

采用壁挂炉的家庭，但终端也是采用地板采暖。

供暖方式的各自优势1）集中供暖：市政热力管网集中供暖：当地热力公司通过市政热力管网统一把热力输送到住户家中，这种方式是最清洁的一种方式。

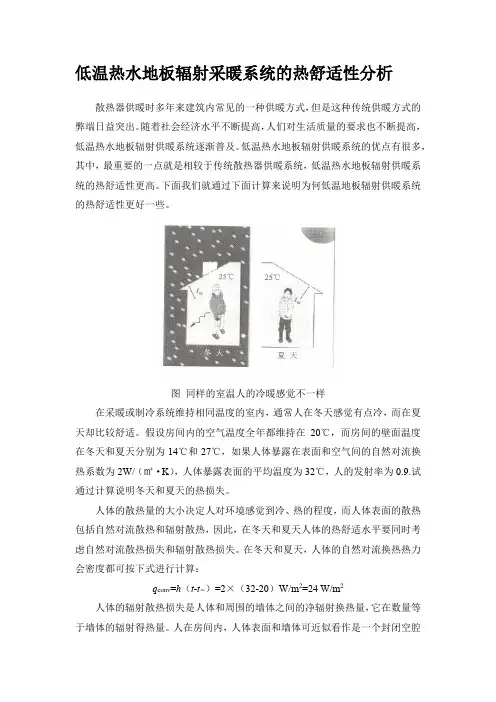

低温热水地板辐射采暖系统的热舒适性分析散热器供暖时多年来建筑内常见的一种供暖方式，但是这种传统供暖方式的弊端日益突出。

随着社会经济水平不断提高，人们对生活质量的要求也不断提高，低温热水地板辐射供暖系统逐渐普及。

低温热水地板辐射供暖系统的优点有很多，其中，最重要的一点就是相较于传统散热器供暖系统，低温热水地板辐射供暖系统的热舒适性更高。

下面我们就通过下面计算来说明为何低温地板辐射供暖系统的热舒适性更好一些。

图同样的室温人的冷暖感觉不一样在采暖或制冷系统维持相同温度的室内，通常人在冬天感觉有点冷，而在夏天却比较舒适。

假设房间内的空气温度全年都维持在20℃，而房间的壁面温度在冬天和夏天分别为14℃和27℃，如果人体暴露在表面和空气间的自然对流换热系数为2W/（㎡·K），人体暴露表面的平均温度为32℃，人的发射率为0.9.试通过计算说明冬天和夏天的热损失。

人体的散热量的大小决定人对环境感觉到冷、热的程度，而人体表面的散热包括自然对流散热和辐射散热，因此，在冬天和夏天人体的热舒适水平要同时考虑自然对流散热损失和辐射散热损失。

在冬天和夏天，人体的自然对流换热热力会密度都可按下式进行计算：q conv=h（t-t∞）=2×（32-20）W/m2=24 W/m2人体的辐射散热损失是人体和周围的墙体之间的净辐射换热量，它在数量等于墙体的辐射得热量。

人在房间内，人体表面和墙体可近似看作是一个封闭空腔和其中的小物体，它们之间的净辐射换热量为：q rad=εσ（T4-T4wall）式中，人体温度T=（273+32）K=305K；墙体的表面温度为T wall=（273+27）K=300K（夏天）和T wall=（273+14）K=287K（冬天）。

因此，在冬天和夏天，人体表面和墙体的净辐射换热量分别为：夏天：q rad=εσ（T4-T4wall）=0.9×5.67×10-8×（3054-3004）W/m2=28.3 W/m2；冬天：q rad=εσ（T4-T4wall）=0.9×5.67×10-8×（3054-2874）W/m2=95.4 W/m2；从结果看到，在冬天和夏天，人体和空气的自然对流换热散热量是一样的，而冬天人体和墙之间的净辐射换热量却比夏天多很多。

浅谈低温热水地板辐射采暖与散热器采暖的比较摘要：随着人们生活水平的提高，人们对建筑舒适性的要求也越来越高。

在我国北方地区，低温热水地板辐射采暖与散热器采暖在集中供热领域都有着广泛的市场。

关键词：低温热水地板散热器采暖中图分类号：g267 文献标识码：a 文章编号：下面，根据我几年来的工作经验谈谈低温热水地板辐射采暖（以下简称地板采暖）与散热器采暖的区别，并加以比较：地板采暖与散热器采暖的采暖效果不同1.地板采暖的导热方式是以辐射为主。

地板内储存的热能由地面向上辐射加热室内空气，实现了室内温度下层高而上层低，由下而上逐渐降低，给人以头凉脚暖的感觉，舒适感好。

2.散热器采暖的导热方式是以对流为主。

散热器先加热其周围空气，使空气在房间内形成对流从而达到采暖目的。

这种采暖方式是散热器周围的温度高，随着与散热器距离的加大，温度递减，同一层面的温度温差较大。

由于这种采暖是对流方式，造成室内上层温度高而下层温度低，使人感到头热脚凉，舒适感相对要差。

且易造成浮尘飞扬，影响室内空气质量。

地板采暖与散热器采暖的末端布置形式不同1.地板采暖的散热管（线）路是埋设在地板内，不占用室内空间，且有利于布置装修。

采用地板采暖，管道全部在地面以下，只要有一个分配器暗装在厨房橱柜下或厕所内即可，可以自由地装修墙面、摆放家俱。

但是对楼板的承载负荷需进行安全校核，且装修地面时，应注意不要人为破坏管线。

2.散热器明装在室内，款式多样，合理选择可起到装饰美观效果，色彩多样、外观优雅、极易与家装所融合，对层高无影响，对装饰要求较小，维修方便易于清扫；但是占用了室内空间（主要占用了窗台以下部分和墙面），安装位置不合理会影响美观，且易产生散热不均匀，有温度梯度差产生，散热器表面温度较高，用户（尤其是老人和小孩）需注意避让。

地板采暖与散热器采暖温度的调节和控制方面有区别散热器采暖时，每组散热器应设置与户内采暖系统相适宜的散热器恒温控制阀。

地板采暖应设置自动温控装置，且宜按环路分别设置，控制各环路流量，继而达到控制室内温度的作用。

• 伸缩缝的设置：
• 1. 在与内外墙、柱及过门等交接处应敷设不间断的 伸缩缝，伸缩缝连接处应采用搭接方式，搭接宽度不 小于10mm；伸缩缝与墙、柱应有可靠的固定方式，与 地面绝热层连接应紧密，伸缩缝宽度不宜小于20mm。 伸缩缝宜采用聚苯乙烯或高发泡聚乙烯泡沫塑料。 2. 当地面面积超过30㎡或边长超过6m时，应按不大 于6m间距设置伸缩缝，伸缩缝宽度不小于8mm。伸缩 缝宜采用高发泡聚乙烯泡沫塑料或内满填弹性膨胀膏。 3. 伸缩缝应从绝热层的上边缘到填充层的上边缘整
合格证应齐全。
• 绝热层的铺设：
• 铺设绝热层的地面应平整、干燥、无杂物。墙面根部 应平、直且无积灰现象。绝热层的铺设应平整，绝热 层相互间的接缝应严密。直接与土壤接触的或有潮气 侵入的地面，在铺放绝热层之前应先铺一层防潮层。
• 聚苯乙烯泡沫塑料板绝热层厚度（mm） 楼层之间楼板上的绝热层 20 与土壤或室外空气相邻的地板上的绝热层 40
贴。
卫生间施工 ：
• 卫生间应做两层隔离层，作法可参见《低温热 水地面辐射供暖技术规程》附录 A。
• 卫生间过门处应设置止水墙，在止水墙内侧应 配合土建专业作防水，以防止卫生间积水渗入 绝热层，并沿绝热层渗入其它区域。加热管穿 止水墙处应设防水套管，防水套管两端应加密 封。
四：低温热水地面辐射供暖系统的检验、
地暖的缺点：
• 1、地暖属于埋地隐蔽工程，存在安全隐患。 • 2、需占用空间高度至少60—80cm，与不设置
辐射供暖的室内其它空间形成高差，需增加 地面荷载约120kg／m2。 • 3、对热媒温度和流量的要求与原有散热器采 暖系统不同，需设置单独热源系统。
• 4、因热媒温差较小，相应流量较大，热媒输 送管道断面和输送能耗较散热器供暖系统，约 增大一倍。

收稿日期：２０１６＿０６－ｌｌ
南墙是外墙，一砖半厚（３７０ｍｍ）内面抹灰砖墙；
面３，窗户，中空玻璃窗，尺寸５ｍ×２ｍ，距地面高 度１ ｍ；面４，其余三面内墙及屋顶的温度和发射率相 同，为简化起见，将其看做整体。
Ｅ内
南
Ｌ——』坠——一
图１供暖房间的物理模型
作者简介：唐文（１９６８一），女，江西南昌入，教授级高级工程师，
ＰＭＶ ｎｌｒｏｕｇｈ删ｕｓ劬ｅｎｔ
ｉｎｄｏｏｒ
ｏｆ ｔｈｅ ｐｌａｔｅ驯时ｌａ来自ｅｔ唧ｅｒａｔｕｒｃｔｈｅ
ｓ锄ｅ
ｐｈｙｓｉｃａｌ
ｍ础ｌ
ｔｅｍｐｅｒａｔｕｒｅ ｏｆ ２６０Ｃ
ｅｎＶｉｒｏ呦ｅｎｔ锄ｄ
ｈ翩虹ｎｇ ｌｏｗ
ａｒｅ
ｍｏｓｔ ｃｏｍｆｏｒｔａｂｌｅ．Ｕｎｄｅｒ
ｏｆ ｔｈｅ ｒａｄｉａｎｔ ｆｌｏｏｒ ｈｅａ五ｎｇ ａｎｄ
ｃｏｎ删∞ｓ丘，ｒ鞠ｄｉ趾ｔ
ｒｏｌｏｍ ｗｉｔｈ ｍｄｉａｎｔ
ｈｅａｔｉｌ培ｒ０咖ｔｏ
ｗｈｅｎ ｔ１１ｅ
ｂＩｌｉｌｄ ｍａｍｅｍａｔｉｃａｌ ｍｏｄｅｌ，ｍｏｄｅｌ
ｃａｌｃｕｌ撕ｏｎ
ｈｅａｔ
ｒｃｓｌｌｌｔｓ ｄｂｔａｉｎｅｄ ｎｏｏｒ
ｓｕｒｆ．ａｃｅ ｔｅ【ｎｐｅｒａｔｕｒｅ，ｉｎｄｏｏｒ ａｉｒ ｔｅｍｐｅｒａｔＩｌｒｅ锄ｄ ｏｂｔａｉｎｅｄ ｎｏｏｒ
１．２．１辐射热阻
１
尘蔓＋墨ｄ＋生三＝¨
１ １一ｓ， １
（３）
五．，４
ｑ４
五，。４
尘三＋尘三＋尘三＋墨ｄ：ｏ
１ １ １－ｓ。
（４）
一．．爿．
五．．４
墨．．４
ｓ。４
式中：正为围护结构内表面温度（Ｋ）；Ｚ为各 表面的有效辐射（Ｗ／ｍ２）；ｑ为表面发射率；瓯，为 各表面的黑体发射率（ｗ／ｍ２）。 １．２．２地板表面对流换热 计算地板表面与室内空气的对流换热时，通常 做法是利用水平板热面朝上的无限大空间自然对流换 热关联式计算对流换热系数，但对任意尺寸的房间， 若忽略一些影响因素，会带来一定程度上的误差。 砥ｌｋｉｓ口１将地板结构层简化成平面肋片模型，提出了 辐射和对流散热量计算方法。计算对流换热量时考虑 到表面发射率、被加热空间的大小、海拔高度和室内 非加热表面平均温度这些因素的影响。

浅谈地板辐射供暖系统与传统散热器系统的能耗问题随着我国⼯业化进程和城镇化速度的加快，办公建筑也如⾬后春笋般在城市兴起，随着这⼀现象的出现，城市能耗也在逐年攀升。

据统计，在城市能耗中，建筑能耗已经占据社会总能耗的27%，有些城市则接近 40%。

⽽在办公建筑能耗中，暖通空调系统所占据的⽐例属最⾼，⼤约为50-70%因此如何提⾼暖通系统的⼯作效率，降低暖通⼯作系统的能耗对于我国建设资源节约型社会和⾛新型⼯业化道路有着⾄关重要的作⽤。

并且在国家“⼗⼆五”计划中，也将建筑节能列为重点节能项⽬。

我们谈节能，但是很多⼈都不是特别清楚什么是节能。

⾸先我们从节能的定义去分析。

节能是指加强⽤能管理，采⽤技术上可⾏，经济上合理以及环境和社会可以承受的措施，减少从能源⽣产到消费各个环节中的损失和浪费，更加有效、合理地利⽤能源。

所以，节能是有条件的，是有前提的。

节能的前提就是⾸先要满⾜我们合理需求。

就是在满⾜我们的⾐⾷住⾏的同时，通过科学技术，通过和好的作息习惯，⽤能管理等⼿段来减少能源的使⽤。

故节能并不是不⽤能。

对于供暖系统来说，节能需要满⾜⼀个前提，那就是舒适度。

影响舒适度的因素有很多，包括环境因素和⼈本⾝的⼼⾥因素等。

在此我们只谈环境因素，其中环境因素包括温度、湿度、空⽓流动速度、光线强度、灰尘、PM2.5等因素。

在室内我们⼀般只控制温度、湿度、光线强度、灰尘、PM2.5。

温度我们可以⽤供暖系统来控制。

其他因素我们⼀般采⽤新风系统来控制。

在我们所讨论的课题中，我们只研究温度即可。

接下来我们研究⼀下地暖系统和散热器系统的舒适度及能耗问题。

⼀、散热器系统和地暖系统关于舒适度的对⽐。

1、房间内温度垂直分布，如图所⽰：说明：红线代表满⾜⼈体舒适度时，最理想的房间温度分布绿线代表地暖系统供热产⽣的房间温度分布浅蓝线代表散热器系统供热产⽣的房间温度分布蓝线代表空调系统供热产⽣的房间温度分布如图可知，地暖系统是最贴近⼈体舒适度的供暖⽅式2、房间内温度⽔平分布，如图所⽰：说明：左侧为地暖系统的辐射散热⽅式以及房间内温度⽔平分布右侧为散热器系统的对流散热⽅式以及房间内温度⽔平分布通过上图我们可以直观的对⽐出，地暖系统⽐散热器系统更加舒适，所以在舒适度对⽐上，地暖更加具有优势。

低温热水地板辐射采暖与传统散热器采暖的比较分析摘要：现代室内建设和装修中对于舒适度提出的要求更高，其中低温热水地板辐射采暖技术的使用范围和频率提升明显，让其替代传统的散热器采暖技术。

基于对这两项技术运行原理和加入设备的分析，本文全面综合分析了这两项技术在使用过程中的具体比较结果，全面探讨了低温热水地板辐射采暖技术是否真正具备替代原有供热技术的价值。

关键词：低温热水地板辐射采暖技术；散热器采暖技术；技术比较引言：低温热水地板辐射采暖技术的使用过程，要形成针对该技术的运行原理和工作表现，在室内空间中使用该项技术，完成相应的分析和调查任务。

在具体的工作过程中，需要从经济性、技术的质量可靠性、技术的供热均匀性以及技术先进性的角度出发，实现对于该项技术体系的全面分析和研究任务，以提高技术对比工作的完整程度。

1低温热水地板辐射采暖技术原理和设备1.1技术原理低温热水地板辐射采暖技术的原理是，在整个系统建设过程，使用综合探入室内空间的供热管道，从地板下方持续不断地供热，最终让室内空间的温度符合住户的温度要求[1]。

原理为地下空间的管道中，设置进水口和出水口，其中进水口的热媒温度较高，流入室内地板下的管道内之后，热媒中携带的热量会和周边环境产生热交换，并形成热源的辐射效应，为室内空间进行持续性的供热。

在产生了供热效应之后，热媒的温度下降，之后从出水口中将温度下降的热媒传出，实现热媒资源的循环传递。

1.2应用设备使用的设备除了各类连接件，主要使用的类型有三个，其一是在地板下方铺设的热媒管道，该管道的后续运行过程中，若不出现热媒的渗漏问题时，则可以提供稳定供热功能。

其二是室内温度控制设备，包括温度测量装置、自动控制线路、配电系统等，同时也会根据室内空间的本身运行状态、热媒的公共传递管道、热媒入户配置方法的分析，从而让最终获取的综合运行设备提高整个管理系统的运行科学度。

最后是电力阀门运行设备以及热媒传递水泵，在这两类设备的综合运行过程中，阀门的开闭程度会影响热媒的入户总量，借助水泵系统提高热媒的流量参数，防止管道系统以及换热站的运行负荷过大。

地板采暖与散热器采暖分析比较散热器热水采暖是传统的采暖方式，在我国的家用采暖中占据主导地位。

地板辐射采暖虽然出现比较早，由于受外墙保温差和管材的选择的制约，在其早期发展一直比较缓慢，后来，随着外墙保温节能水平的提高，特别是以PB、PE-RT等耐温耐压易于维修的化学管材的出现，低温地板辐射采暖才发展迅速起来。

下面我们从水暖专业的角度，分几个方面对两种方式的采暖作以分析和比较：一、采暖效果１、地暖的散热方式是以辐射采暖为主，温度由地板开始自下而上，房间同一层面的温度均匀，温差小，使人的感觉是足热头凉，舒适感好。

２、散热器采暖是以对流为主的采暖方式。

散热器先加热其周围空气，使空气在房间内形成对流从而达到采暖目的。

这种采暖方式是散热器周围的温度高，随着与散热器距离的加大，温度递减，同一层面的温度温差较大，这一现象在大空间房间内尤其明显。

由于这种采暖是对流方式，热空气自上而下对流，房间温度是上热下凉，给人的感觉是头热脚凉，舒适感相对要差。

二、安装方式及对空间的影响１、地采暖是将管道自分集水器后暗敷设在地面下，管道一般采用ＰB、ＰＥ-ＲＴ管。

这种方式的安装是不占水平空间，不影响墙体装修和家具的摆放，不受墙体是否能固定支架的制约，这一优势在四周均为落地玻璃之类的空间内尤其明显。

地暖由于管道下须设隔热层，地板相对较厚，对净空标高有一定影响。

但由于地暖对结构地面的找平要求不高，是最终由完成面一次性找平，所以对垂直空间的影响约为3-4ＣＭ，不像有些散热器厂家所特别夸大的5-8CM那么大。

２、散热器采暖是将散热器安装在外窗窗台下（如受限制则安装在内墙上），一般采用明装，管道明装或暗敷设在地面下。

目前散热器一般采用钢制、铝合金制及铜铝复合散热器，管道采用钢管或塑料管材等。

这种方式的安装占用房间的水平空间，影响家具的摆放，散热器的安装受墙体是否能固定支架的制约。

三、使用及维修１、地暖室内部分由于由分集水器和塑料管道组成，其中管道暗设在地面下，分集水器设置在较隐蔽的地方且或暗装或有罩盖住，其在使用中基本不需要清理和维修。
